Снимаем модуль зажигания на ВАЗ-2114 для замены своими руками

Замена системы

В том случае, если путем ремонта восстановить работоспособность устройства не вышло, нужно будет произвести замену модуля на новый. На этом же этапе можно перенести модуль в другое место, но мы не рекомендуем делать это. Обычно специалисты при замене советуют использовать устройства GM — эти модули зарекомендовали себя в качестве надежных девайсов. Что касается цены, то она может отличаться в зависимости от страны и региона проживания, но в среднем она варьируется в районе 30-35 долларов или около двух тысяч рублей. Более подробная и наглядная инструкция по замене катушки зажигания вместе с высоковольтными проводами приведена на видео ниже (автор видео — канал STO TONN).

Процедуру замены можно произвести своими руками, обычно эта задача не вызывает трудностей у автомобилистов, причем никакой специфический инструмент для этого не нужен. Вам понадобится только новый блок, набор гаечных ключей и тряпки. В целом процедура замены может быть проведена в гараже или прямо на улице.

Если вы не знаете, как снять модуль зажигания и поменять его с учетом распиновки контактов, то выполните следующие действия:

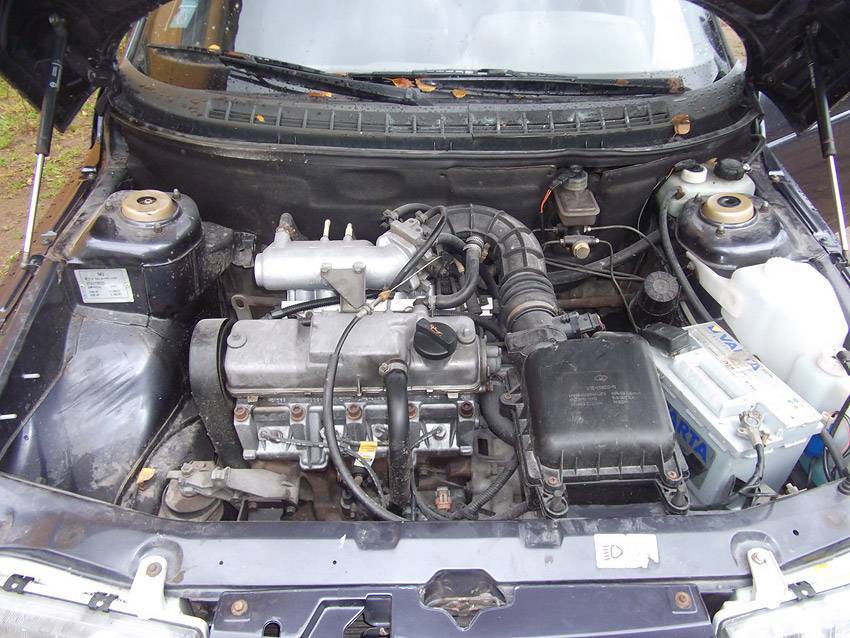

  1. Сначала нужно открыть капот и обесточить бортовую сеть, для этого отключите аккумулятор. Не обязательно его снимать, можно просто отсоединить отрицательную клемму.
  2. Далее, произведите демонтаж высоковольтных кабелей из места установки, при этом отметьте отдельно на листе их расположение, чтобы потом не спутать, или проставьте метки. Следует учитывать, что менять провода места нельзя, поскольку это может привести к поломке нового модуля, который будет установлен вместо старого.
  3. Затем отключите разъем с проводкой от самого блока, для этого вам потребуется гаечный ключ на 13. С помощью ключа нужно открутить гайки фиксации устройства к двигателю.
  4. После откручивания гаек модуль можно демонтировать. Используя тряпку, протрите место для установки и пространство вокруг него. Проверьте новый блок на предмет отсутствия повреждений, после чего можно произвести его монтаж. Процедура установки в целом аналогична процессу снятия, только производится в обратной последовательности. При монтаже не забудьте правильно подсоединить высоковольтные кабеля. Если у вас возникли сложности на этом этапе, посмотрите на крышку модуля — на ней должны быть отмечены номера проводов.

Извините, в настоящее время нет доступных опросов.

Расшифровка обозначения катушки зажигания (Каталожный номер) — 2111-3705010;

Обозначение детали или сборочного узла — это уникальный номер в единственном виде. Присваивается только одной детали. Нумерация обозначений сборочных едтниц и деталей осуществляется по единой семизначной системе. Расшифруем обозначения катушки зажигания — 2111-3705010-02

  1. Первые четыри цифры до тире означают модель базового автомобиля или двигателя, шасси, кузова. Внашем случаи: 2111 — модель двигателя.
  2. Первые две цифры после тире означают номер группы, в данном случаи 37 — электрооборудование;
  3. Следующие две цифры, это номер подгруппы. В нашем случаи 05 — катушка зажигания;
  4. Последние три цифры семизначного номера означают порядковый номер детали;
  5. Последние две цифры после второго тире свидетельствуют о взаимозаменяемости детали. ХХХХ-ХХХХХХХ-00(до-09) — взаимозаменяемые. ХХХХ-ХХХХХХХ-10(до 19) взаимозаменяемые между собой но не заменяемые с ХХХХ-ХХХХХХХ-00(до-09) и так далее.

Обозначение детали наносится на корпус детали. Оно памогает определиться с взаимозаменяемостью и соответствия определенной детали при ее покупке и поиске.

Проверка катушки зажигания мультиметром

Проверка напряжения на выводе колодки проводов:

  1. Отсоединить колодку с проводами от катушки зажигания (на двигателе H4M для доступа к катушкам 1 и 2 цилиндров снимаем впускной трубопровод).
  2. Включить зажигание и измерить напряжение на выводе 3 колодки жгута проводов (нумерация выводов есть на катушке зажигания).
  3. Напряжение на выводе должно быть не менее 12 В. Если оно меньше или его нет, значит разряжен аккумулятор, есть неисправность в цепи питания или неисправен блок управления двигателем (ЭБУ).
  4. Выключить зажигание.

Как проверить сопротивление катушки зажигания:

  1. Ставим на мультиметре переключатель в положение 200 Ом и замыкаем щупы (на экране будет погрешность прибора, которую нужно будет вычитать из показаний во время проверки).
  2. Проверяем первичную обмотку катушки зажигания, подсоединяя щупы прибора к контактам.
  3. Сопротивление между выводами 1 и 3 должно быть близком к нулю (около 1 Ом).
  4. Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).

  1. Устанавливаем на мультиметре переключатель в положение 2000 кОм (или 2 МОм).
  2. Проверяем вторичную обмотку катушки, подсоединяя красный щуп к пружине внутри резинового колпачка, а чёрный – к контакту 2.
  3. Для хорошего контакта лучше всего снять резиновый колпачок с катушки и подсоединять щуп прямо в контакт катушки, предварительно очистив его от налета.
  4. Сопротивление должно быть около 300-400 кОм.

Внимание! Сопротивление вторичной обмотки катушки зажигания сильно зависит от её температуры. Выполняйте проверку, когда катушка полностью остыла. Сравните сопротивление всех четырех катушек зажигания между собой

Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя

Сравните сопротивление всех четырех катушек зажигания между собой. Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя.

Процесс также показан на видео:

Проверка катушки зажигания своими силами. Видеоинструкция ЗР:

Самой простой проверкой катушек зажигания является перестановка их местами. Если пропуски воспламенения поменяют цилиндр, значит эта катушка не рабочая. Для более точного определения неисправности следует использовать специальное оборудование (например, разрядник или осциллограф).

Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.

Система управления мотором включает в себя широкий перечень разнообразных элементов, каждый из которых играет свою важную роль.

В некоторых ситуациях происходит исчезновение высокого напряжения на нескольких или даже на одном цилиндре. Причиной тому может послужить модуль зажигания на ВАЗ 2110, точнее его неисправность.

Следует отметить, что замена модуля зажигания у ВАЗ 2110 может не потребоваться . Сперва попробуйте отремонтировать его, продиагностировать и устранить неполадку.

Коды ошибок

При диагностике автомобиля на станции технического обслуживания или при наличии у вас соответствующего оборудования, можно определить некоторые неисправности модуля зажигания.

Есть несколько кодов, которые будут для вас очень полезны:

  • Если произошел обрыв катушки 1 и 4 цилиндров, прибор выдаст ошибку Р0351;
  • Если обрыв на 2 и 3 цилиндрах, код ошибки будет Р0352;
  • Код Р3000-3004 свидетельствует о многочисленных пропусках зажигания.

Не лишним будет полноценно проверить модуль зажигания. Самая простая диагностика включает в себя измерение мультиметром сопротивления между проводками 1 и 4 и 2 и 3 цилиндров. Предварительно переведите устройство в режим омметра. Если показатель составил 5,5 единиц, тогда с вашим модулем все хорошо.

Хотя есть еще три способа проверки:

  1. Проверьте колодку проводов. Отключите ее и проверьте вольтметром. Щуп направляется на контакт А, а второй — на массу двигателя. Заведите мотор, и проверьте показатели. Хороший показатель — это около 12В. Если напряжение отсутствует, катушка может оказаться неисправной.
  2. Изучите состояние высоковольтных проводов омметром. При неправильной установке высоковольтников модуль попросту сгорит.
  3. Подергайте немного колодку с проводами, постучите по ней. Контакты при этом пропадать не должны. Если происходит наоборот, это говорит о плохих контактах, которые способны полностью оборваться в с самый неподходящий момент в самое ближайшее время.

https://youtube.com/watch?v=pNyBny-_HoQ

САМЫЕ ИЗВЕСТНЫЕ ПРОБЛЕМЫ С ПОЛОМКОЙ КАТУШКИ ЗАЖИГАНИЯ:

  • Повреждение обмотки. Этот фактор приводит к пробою изоляционного слоя, в результате которого происходит короткое замыкание.
  • Обрыв цепей и перегрузка. Причина заключается в неполадки свечей зажигания или благодаря дефектам высоковольтных проводов.

В основном катушки зажигания выходят из строя довольно редко, но иногда такие неприятности все же случаются. Как правило, изоляционный слой катушки, может быть поврежден в результате мгновенного прироста напряжения до 35 000 В. Вследствие чего, вторичное напряжение падает, и возникают пропуски зажигания под нагрузкой. В итоге катушка не может испускать напряжение, которое необходимо для начала работы двигателя.

Причины выхода из строя катушек зажигания:

— Свечи зажигания низкого качества. Всегда следите за качеством устанавливаемых на ваш автомобиль свечей и не ставьте дешевые подделки — если вы в этом экономите, в итоге можете «влипнуть» на гораздо более кругленькую сумму. Причина — обратные газы, и пробой изолятора, которые пагубно влияют на состояние резинового наконечника катушки зажигания.

— Перегрев катушек зажигания. Конструктивно катушки предусмотрены работать при любых температурных режимах двигателя, но как показала практика, если ваш двигатель горячее чем положено (бедная смесь, неисправная система охлаждения) катушки «умирают» более активно. Мы не хотим сказать что любой нагрев чреват для катушки, но есть определенных ресурс циклов нагрев-остывание. Это также влияет на резиновый наконечник и на электронику катушки.

Чем чревата езда с неработающей катушкой:

— Оплавление каталитического нейтрализатора в системе выпуска.

— Если вы будете ездить с неисправной катушкой то со временем могут износиться подушки крепления двигателя ввиду чрезмерных вибраций.

— Большой расход топлива, связанный с падением мощности и КПД двигателя.

Как проверить неработающую катушку самостоятельно:

— Самый простой способ — во время «троения» поочередно отключать коннекторы (фишки) от каждой катушки по-очереди, таким образом при отключении фишки от работающей катушки вы услышите провал по оборотам и нестабильную работу на оставшихся цилиндрах, а при отключении от неработающей работа двигателя не изменится. Именно эту катушка и необходимо поменять.

— Если имеется возможность снять катушки, то неплохой способ определения — промерить сопротивления первичной и вторичной обмотки (между контактами, между контактами и выходом на свечу) записать и сравнить показания на всех катушках, обычно сопротивление неисправных катушек разительно отличаются

Кроме этого, обратите внимание на состояние электродов свечей, на неисправной катушке свечи обычно влажные и с черным нагаром

— В некоторых случаях самодиагностика автомобиля может «подсказать» какой цилиндр не воспламеняется (только если горит индикатор «check engine». Ищите коды неисправностей вашего автомобиля.

Как определяют неисправную катушку зажигания профессионалы:

Существуют мотор-тестеры (сканеры) позволяющие анализировать работу электронных компонентов автомобилей, в том числе и катушек. Автор статьи встречал три разных метода профессионального определения неисправной катушки: поочередное отключение цилиндров (отключая инжекторы), поочередное отключение управляющего напряжения и анализ кривых осцилографа, подключенного к катушкам.

Профессиональные диагносты НИКОГДА НЕ ОТКЛЮЧАЮТ КАТУШКИ ВРУЧНУЮ, так как это чревато выходом из строя ЭБУ двигателя.

Что делать с неработающей катушкой???

Самый разумный способ это заменить ее, все импортные каушки зажигания неразборные и залиты полимером чтобы избежать попадания влаги, даже если вы сможете заменить/отремонтировать детали микроэлектроники собрать катушку избежав попадания кислорода внутрь уже невозможно. Замена катушки зажигания — только в таком случае вы можете обеспечить долговечую работу вашему автомобилю!

В случае если производитель вашего автомобиля предусмотрел поставку отдельно резинового наконечника от катушки зажигания вы можете заказать и поменять старый наконечник на новый, но это не будет гарантировать вам что в старой катушке уцелела электронная часть, которая работала под повышенной нагрузкой.

Симптомы неисправности катушки зажигания

Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

  • Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
  • При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
  • «Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
  • В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

  • Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
  • Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
  • Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
  • Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
  • Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Проверяем модуль 2114 доступными способами

Самый эффективный способ выяснить, что модуль зажигания не работает, взять заведомо рабочий прибор и попробовать запустить двигатель на нём. Понятно, что не каждый модуль от восьмёрок, девяток и Самар второго поколения может подойти.

В зависимости от типа системы зажигания, на Самарах может быть установлена катушка вместо модуля, а нам необходим именно модуль от впрысковой 8-клапанной 2114. Здесь все просто — двигатель заработал, значит модуль своё отжил, меняем на новый. Тем не менее есть большая вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

Проверяем целостность высоковольтных проводов

Поэтому перед проверкой непосредственно модуля надо убедиться в том, что высоковольтные провода в порядке, не пробивают на массу и пропускают ток.

Алгоритм действия для последующей проверки такой:

  1. Проверка модуля зажигания по высоковольтной цепи на обрыв. Для этого пригодится мультиметр, который выставлен в режим измерения сопротивления. В модуле катушки зажигания соединяются параллельно — первая и четвёртая, вторая и третья. Для проверки берём щупы мультиметра и устанавливаем их (при выключенном зажигании) в разъёмы для высоковольтных проводов на модуле. Сначала 2 и 3-го, потом 1 и 4-го цилиндров. Сопротивление между параллельными катушками должно быть на уровне 5,1-5,5 Ом. Если сопротивления бесконечно, в сети обрыв и модуль подлежит замене.

    Проверяем модуль зажигания на обрыв

  2. Последний, традиционный способ проверки любого устройства — постучать, подёргать, пошевелить. Как бы это нелепо не звучало, иногда после такой просьбы модуль оживает. По крайней мере, его хватит, чтобы доехать до ближайшего автомагазина и купить новый модуль, который стоит в пределах 2-2,2 тысячи рублей.

Как проверить катушку зажигания: диагностика и симптомы поломки

Проще всего это сделать, конечно, не своими, а чужими руками на сервисе. Но до него нужно ещё доехать. Если автомобиль наглухо отказывается запускаться, то среди прочих причин, виноватой может быть и катушка зажигания. Если в арсенале водителя есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Блютус — отлично.

Вот основные коды ошибок, которые скажут о неисправностях системы зажигания инжекторных восьмиклапанных ВАЗ-2114:

  • Р3000-3004 — нет искры в цилиндре (крайняя цифра), ничего конкретного эти коды не скажут, но намекнут, где искать причину;
  • Р0351 — типичная ошибка, говорящая об обрыве в модуле на обмотках первого и четвёртого цилиндров;
  • Р0352 — тот же обрыв, но на обмотках остальных двух цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не каждый из этих кодов говорит, что катушку пора выбрасывать, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой на изоляторе свечи

Цена катушки зажигания ВАЗ-2114 и её замена

Самое простое — замена катушки. С этим справится даже школьник. Для второй Самары нужно купить новый модуль зажигания 43 3705. Эта же катушка используется на десятках, на Приорах и на 1118 с инжекторными восьмиклапанными двигателями.

При этом электронная система управления, вероятнее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1 200 рублей.

Снимается и устанавливается катушка в таком порядке:

  1. Отключаем минусовую клемму аккумулятора или используем кнопку отключения массы, если она установлена.
  2. Снимаем колпачки с наконечниками со свечей.
  3. Отсоединяем низковольтный управляющий контур. Для этого отгибаем фиксирующую скобу, после чего можно снимать колодку с контактами.
  4. Вынимаем высоковольтные провода из катушки, заодно проверяем их состояние пока визуально.
  5. Откручиваем болты крепления самого корпуса модуля. Их должно быть три.
  6. Снимаем с двигателя модуль с кронштейном в сборе.
  7. Демонтируем кронштейн шестигранным ключом.
  8. Устанавливаем новую катушку зажигания в обратном порядке, при этом не надо путать высоковольтные провода местами.

Новый модуль установлен. Тем не менее мы проверим для профилактики и старый модуль. Для этого есть несколько способов.

Способы проверки своими руками (необходим мультиметр)

Заменили? Вот и отлично. А теперь, прежде чем выбрасывать старую катушку зажигания на свалку истории, проверим её на работоспособность. Если двигатель после замены стал работать как часы, значит дело было, действительно в катушке. Хотя, могут быть нюансы.

Вот ещё три способа убедиться в том, что старая катушка не работала корректно:

  1. Измеряем сопротивление между парными контактами на вторичной обмотке. Берём мультиметр, устанавливаем его в режим омметра и устанавливаем щупы к выводу для фиксации высоковольтных проводов первого и четвёртого цилиндров. На дисплее должно показаться значение в пределах 5,5 кОм. После этого то же самое делаем с выводами для проводов второго и третьего цилиндров. Значение сопротивления должно быть одинаковым. Минимальная погрешность не может превышать ста Ом.
  2. Собственно, с самой катушкой мы больше ничего сделать не сможем. Проверяем контакты управляющей низковольтной цепи. Устанавливаем один щуп на массу мотора, второй — на один из контактов контактной колодки. При включённом зажигании на нем должно быть стандартных 12 Вольт. Эту же историю повторяем со вторым контактом.
  3. Если нет напряжения на контактах, виноватыми в этом могут быть как обрывы проводов, так и перегоревший предохранитель. Проще проверить предохранитель. Он находится в салоне на центральной консоли сбоку, со стороны пассажира. Предохранитель катушки будет самым нижним, третьим, с номиналом 7,5 А. Если он цел, а напряжения на контактной группе так и не появилось, видимо, придётся искать обрыв провода.

Общее знакомство

Давайте разберемся в разновидностях свечей зажигания. Наиболее простой СЗ считается изделие с двумя электродами, выполненное из жаропрочного материала. Устройства, имеющие несколько электродов, называются многократными СЗ. Они долговечны, если прогорает один электрод, то искра появляется на втором контакте. Наличие запасных электродов увеличивает эксплуатационный период изделия.

Устройства с платиновым напылением контактов называют платиновыми СЗ, они способствуют снижению сопротивления на электрическую часть машины. Изделия с иридиевыми наконечниками способствуют уменьшению расхода топливной смеси, имеют увеличенный ресурс.

Как проверить модуль зажигания на ВАЗ 2114

Модуль зажигания нужен в автомобиле нужен, чтобы вырабатывать ток высокого напряжения, от которого затем воспламеняются свечи зажигания. На разных автомобилях ВАЗ может быть установлен раздельный или блочный модуль зажигания. В модулях раздельного типа – для каждого цилиндра стоит отдельная катушка. В блочных модулях – одна катушка используется сразу для двух или для всех цилиндров. Нужно заметить, что блочный модуль зажигания гораздо проще снять, проверить и установить обратно, по сравнению с раздельным.

ВАЗ 2114 сейчас выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, вв-провода и клеммы с низким напряжением.

Как проявляется неисправность модуля зажигания:

Примечание. Некоторые водители считают, что высоковольтные провода и модуль зажигания – это совершенно разные вещи, и если провода пришли в неисправность, то модуль от этого не пострадает. Это ошибка. Если провода повреждены, то искра может попадать неточно, в результате чего модуль зажигания может вообще перегореть.

Проще всего проверить модуль зажигания, установив аналогичный, исправный модуль зажигания, вместо своего. Если нет такой возможности, то можно обойтись мультитестером или обычной 12-вольтной лампочкой («контролькой»).

Проверка исправности модуля зажигания с помощью мультитестера

Проверка исправности обмотки

Установите мультитестер в режим омметра, для измерения сопротивления между выводами вторичной обмотки. Установите щупы на выводы к первому и четвертому цилиндрам, потом — ко второму и третьему (см. видео ниже). Обычно тестер показывает результат близкий 5.4 кОм (плюс — минус 0.1 кОм). Главное, чтобы сопротивление между парными выводами было примерно одинаковым. Если разница превышает 100 Ом, то это свидетельство выхода из строя вторичной обмотки.

Решение проблемы: замена модуля зажигания.

Проверка исправности вв-проводов

Нужно «прозвонить» колодку проводов. Установите мультитестер в режим вольтметра, отсоедините колодку проводов от модуля зажигания. Один щуп установите на контакт А, второй — на массу двигателя. Пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы отметьте для себя показания дисплея. В норме, напряжение должно быть в районе 12 Вольт. Такую же манипуляцию проделайте и с другим контактом.

Если напряжения, как такового, вообще нет, то необходимо проверить предохранитель: возможно, он перегорел. На электронном блоке управления ВАЗ 2114 есть три предохранителя. Третий сверху, имеющий номинал 7.5 А – это предохранитель на модуль зажигания.

Электрического тока может не быть не только по вине перегоревшего предохранителя, но и из-за окисления или обрыва проводов, отхода контактов.

Видео: Как проверить модуль зажигания

Проверка исправности модуля зажигания с помощью «контрольки»

Если под рукой нет мультитестера, то проверить модуль зажигания поможет контрольная лампочка на 12 В. Один провод лампочки подключите к контакту колодки А, другой нужно замкнуть на корпус двигателя. Теперь пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы смотрите на лампочку – она должна мерцать. Такую же манипуляцию проделайте и с другим контактом.

Как снять катушку зажигания ВАЗ 2114

1. Отсоединить клемму «минус» от АКБ.

2. Снять наконечники со свечей.

3. Отжать фиксатор, разъединить колодку низковольтных проводов от катушки.

4. Выкрутить болты крепления кронштейна от коробки передач и нижний болт крепления от блока цилиндров.

5. Снять катушку вместе с кронштейном.

6. Отсоединить от катушки высоковольтные провода.

7. Отвернуть болты крепления катушки к кронштейну.

На катушке, на каждом выводе есть метка, обозначающая какой провод – к какому цилиндру. Также есть метки и на вв-проводах. При установке модуля зажигания обратно, нужно учитывать эти метки. При смене катушки, новая катушка должна иметь аналогичную маркировку.

Видео: Как снять катушку зажигания ВАЗ 21114

Подмена системы

В этом случае, если методом ремонта вернуть работоспособность устройства не вышло, необходимо будет произвести подмену модуля на новейший. На этом же шаге можно перенести модуль в другое пространство, но мы не советуем созодать это. Обычно спецы при подмене рекомендуют употреблять устройства GM — эти модули зарекомендовали себя в качестве надежных гаджетов. Что касается цены, то она может различаться зависимо от страны и региона проживания, но в среднем она варьируется в районе 30-35 баксов либо около 2-ух тыщ рублей. Наиболее подробная и приятная {инструкция} по подмене катушки зажигания совместно с высоковольтными проводами приведена на видео ниже (создатель видео — канал STO TONN).

Функцию подмены можно произвести своими руками, обычно эта задачка не вызывает проблем у автомобилистов, при этом никакой специфичный инструмент для этого не нужен. Для вас пригодится лишь новейший блок, набор гаечных ключей и тряпки. В целом процедура подмены быть может проведена в гараже либо прямо на улице.

Если вы не понимаете, как снять модуль зажигания и поменять его с учетом распиновки контактов, то сделайте последующие деяния:

  1. Поначалу необходимо открыть капот и обесточить бортовую сеть, для этого отключите аккумулятор. Не непременно его снимать, можно просто отсоединить отрицательную клемму.
  2. Дальше, произведите демонтаж высоковольтных кабелей из места установки, при всем этом отметьте раздельно на листе их размещение, чтоб позже не спутать, либо проставьте метки. Следует учесть, что поменять провода места недозволено, так как это может привести к поломке новейшего модуля, который будет установлен заместо старенького.
  3. Потом отключите разъем с проводкой от самого блока, для этого для вас будет нужно гаечный ключ на 13. При помощи ключа необходимо открутить гайки фиксации устройства к движку.
  4. Опосля откручивания гаек модуль можно демонтировать. Используя тряпку, протрите пространство для установки и место вокруг него. Проверьте новейший блок на предмет отсутствия повреждений, опосля чего же можно произвести его установка. Процедура установки в целом подобна процессу снятия, лишь делается в оборотной последовательности. При монтаже не забудьте верно подсоединить высоковольтные кабеля. Если у вас появились трудности на этом шаге, поглядите на крышку модуля — на ней должны быть отмечены номера проводов.

Извините, в истинное время нет доступных опросов.
