Как проверить помпу на автомобиле без снятия водяного насоса

avtoexperts.ru

Помпа – это запчасть невидимого фронта. Она трудится в недрах мотора, обеспечивая его охлаждение, а результаты ее работы заметны только по показанию стрелки на индикаторе температуры охлаждающей жидкости. А еще помпа коварна, это относительно недорогая запчасть (хотя цена зависит от конкретной модели авто, некоторые дорогие), но менять ее накладно, потому что для этого приходится многое разбирать. Особенно это ощущается на автомобилях с ременным приводом ГРМ, ведь чаще всего в таких автомобилях ремень ГРМ и крутит помпу. Но и в тех машинах, где привод идет отдельным ремнем, все равно мороки для замены водяного насоса много.

Эта особенность выработала у разумных водителей определенное правило – лучше поменять помпу заодно во время масштабного ТО или иных работ (чаще всего это замена ремня ГРМ), чем потом менять водяной насос отдельно. Стоимость замены помпы при снятом приводе ГРМ на порядок дешевле, чем отдельные работы по замене только помпы. Некоторые водители предпочитают вообще менять помпу при каждой смене ремня (например, раз в 60-80 тысяч километров), но это кажется перебором. Ресурс помпы вещь непредсказуемая, он зависит от конкретной модели, грамотной эксплуатации (помпы очень не любят антифриз другого типа, а также различные смешивания) и банального везения. Даже на одной модели автомобилей помпы выходят из строя на разных пробегах, буквально – от десятков до сотен тысяч километров.

Чтобы не переплачивать и не менять деталь, которая может еще служить и служить, мы бы предложили придерживаться такого алгоритма: при каждом серьезном разборе газораспределительной системы или иных масштабных работах в районе помпы обязательно проверять ее состояние. Если найдутся хоть малейшие признаки неисправности, то помпу превентивно менять. Да, может она бы еще послужила, но то, что протянула бы до следующих масштабных работ уже не факт. Если никаких вопросов к водяному насосу не будет, то можно дать ему поработать еще один срок.

Так как же определить признаки неисправности?

1. Прогреть мотор и на работающем двигателе пережать рукой верхний патрубок от радиатора. В патрубке должна ощущаться сильная и ритмичная пульсация охлаждающей жидкости. Если импульсы будут слабые, редкие или вообще отсутствуют – это показание для замены помпы. У водяного насоса может, например, начать разваливаться крыльчатка. До поры до времени этого не будет заметно, однако эффективность работы системы охлаждения неминуемо снизиться и под нагрузкой двигатель может закипеть. Способ проверки, конечно, несколько субъективный, но он доказал свое право на жизнь.

2. Осмотр места установки. Чаще всего помпа не разрушается физически, а начинает течь в районе уплотнительной резинки. Поэтому-то мы и рекомендуем производить оценку водяного насоса при масштабных работах под капотом – там и так многое будет разобрано и появится возможность осмотреть помпу визуально. Тут все просто – любая течь, признаки или хоть какие-нибудь намеки на нее, то помпу сразу нужно менять. Если течет несильно, то уход охлаждающей жидкости по уровню в бачке можно не отследить, но со временем такая течь наверняка будет прогрессировать и до следующей «безболезненной» замены помпа не доживет.

3. Проверка люфта. Третье, что нужно исключить при проверке помпы – проблемы с подшипником. Особенно это актуально для автомобилей с ременным приводом ГРМ, ведь для них заклинившая помпа может обернуться ремонтом головки блока двигателя из-за встречи клапанов с поршнями. Но даже и без «клина» с расшатавшимся подшипником помпа – не жилец. Любые люфты – явный показатель к замене.

Безусловно, никакие проверки и диагностики не дадут 100-процентную гарантию, что помпа доживет до очередного масштабного ТО, однако ресурс этих агрегатов на большинстве моделей автомобилей сегодня велик. При интервале замены ремня ГРМ в 60-80 тысяч километров многие помпы легко переживают два, а то и три ремня. Менять водяной насос при каждой замене ремня в такой ситуации – расточительство. Как нам кажется, тщательно проверить помпу в момент работ и оставить на еще один срок запчасть к которой нет вопросов – более рациональный подход. Но при этом, если появились хоть малейшие подозрения на то, что с помпой что-то не так, то лучше ее поменять сразу – дешевле выйдет.

Диагностика и замена помпы на BAЗ 2110 своими руками

Водяная помпа играет важную роль в «жизни» двигателя. Благодаря помпе охлаждающая жидкость (ОЖ) может свободно циркулировать по системе охлаждения, отводя таким образом температуру от нагревающихся деталей двигателя. Неисправная водяная помпа может привести к перегреву двигателя и полностью вывести его из строя. Для того чтобы не допустить подобного необходимо следить за состоянием помпы и ее работоспособностью. Неисправная водяная помпа дает о себе знать по таким симптомам:

  1. Подтекания в области сальника.
  2. Гудение во время работы.
  3. Плохая циркуляция охлаждающей жидкости.
  4. Повышение температуры двигателя.
  5. Падение уровня ОЖ.

Чтобы убедиться, что помпа неисправна, проведите несколько несложных тестов:

  1. Прогрейте мотор до рабочей температуры, затем сожмите верхний шланг радиатора. Если при этом вы чувствуете, что жидкость в системе продолжает циркулировать, можно сделать вывод, что водяная помпа работает.
  2. Прислушайтесь не гудит ли помпа, если чувствуется гул, скорее всего подшипник «умирает». Лучше не дожидаться когда это случится и заменить помпу во избежание больших неприятностей.

Недавно я заменил помпу так как она вышла из строя, о чем я понял по воющим звукам. Сегодня хочу рассказать вам о том, как заменить водяную помпу ВАЗ 2110 своими руками без снятия привода генератора.

Самостоятельная замена помпы ВАЗ 2110 своими руками — пошаговая инструкция

1. Первым делом решил снять адсорбер для удобства выполнения работы, не отключая при этом проводов и шлангов.

2. Далее необходимо снять пластиковый кожух с двигателя, а также кожух ремня ГРМ.

3. Теперь возьмите домкрат и поддомкратьте правую сторону автомобиля, ваша задача вывесить переднее правое колесо. Делается это для того, чтобы выставить все по меткам. Для удобства я решил сделать одну пометку при помощи белой краски, в дальнейшем, поверьте, это очень пригодилось.

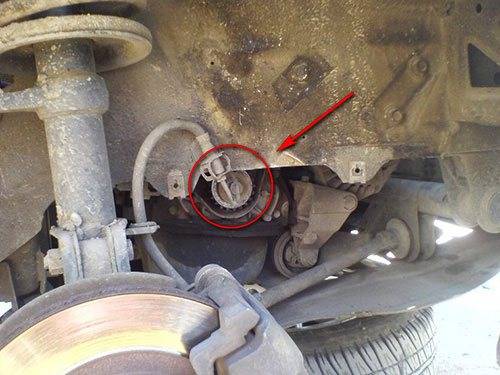

4. Как бы мне не хотелось, а колесо снять все равно пришлось, т. к. необходим был доступ к нижнему болту крепления пластикового кожуха.

5. Ремень ГРМ в отличном состоянии, поэтому нет смысла его менять. Кроме того, решил попробовать заменить помпу не снимая ремень привода генератора. Как потом оказалось это было хорошей идеей, позволившей сэкономить кучу времени.

6. Однако пластиковый кожух, а с ним и шкивы с роликами распредвалов все-таки пришлось снять. Для этого необходимо ослабить натяжные ролики, затем снять с них ремень ГРМ.

7. Далее необходимо застопорить чем-нибудь плоским шестерни распределительных валов, для того чтобы открутить их. Будьте аккуратны, зубья довольно мягкие.

8. Когда шкивы демонтированы нужно открутить собственно сам пластиковый кожух. Неприятный момент в том, что один болт крепления нужно будет откручивать в положении снизу, через пространство возле колеса. Теперь можно сказать, что мы добрались до помпы.

9. Водяная помпа ВАЗ 2110 крепится тремя крепежными болтами под шестигранник. Открутите их, после чего слегка постукивая по ее корпусу попытайтесь вытащить.

10. Подставьте посуду для ОЖ и будьте осторожны чтобы не облиться.

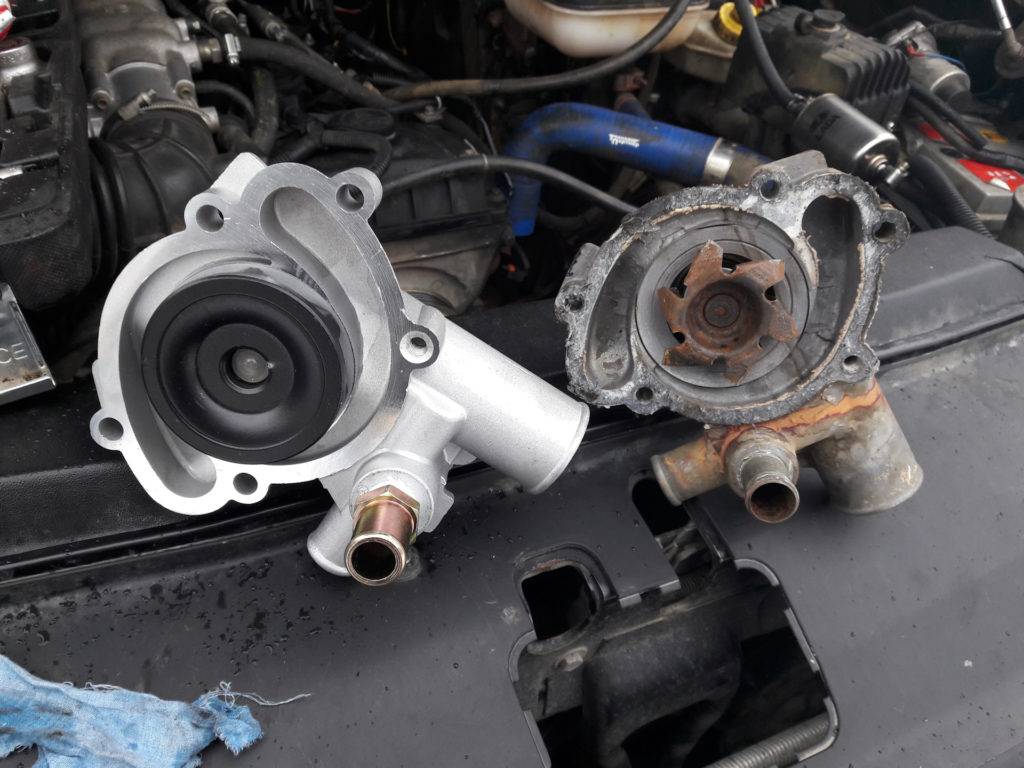

11. Возьмите новую помпу ВАЗ 2110 и убедитесь, что в ней имеется достаточное количество смазки. Кроме того, рекомендую нанести тонкий слой герметика, если у вас бумажная прокладка. Дайте ему подсохнуть.

Замена помпы ВАЗ 2110 — сборка

Сборка по традиции производится в обратном порядке.

  1. Установите водяную помпу на место.
  2. Поставьте пластиковый кожух.
  3. Закрепите шкивы распредвалов на их местах.
  4. Оденьте ремень ГРМ.
  5. По нанесенным ранее меткам на распредвале совместите и оденьте ремень ГРМ.
  6. Колесом проверните двигатель, откорректируйте правильную натяжку и положение ремня. Когда все установлено долейте антифриз (или любую другую охлаждающую жидкость), и можете проверить работу.

Замена водяной помпы отняла у меня 3 часа времени, все работает отлично, неисправность устранена

Спасибо за внимание, желающие дополнить могут сделать это при помощи комментариев

Способы проверки

Проверить помпу, не снимая ее с автомобиля можно таким способом:

  1. Мотор прогревают, после чего, рукой сжимают патрубок, идущий к радиатору от насоса. Если насос исправен, будет ощутимо давление жидкости. Работать лучше в перчатках, чтобы не обжечься, патрубки горячие. Если пульсации слабые или отсутствуют, значит насос уже работает не в полную силу, нужно искать этому причины.
  1. Снимают кожух, если он есть, и осматривают помпу на предмет протечки сальника или прокладки. Подтекание необходимо устранить, сняв помпу и заменив ее или протекающий элемент.
  1. Проверить состояние подшипника помпы можно по люфту его вала и воющему звуку в области насоса. Достаточно рукой покачать вал помпы за шестерню, чтобы понять наличие или отсутствие люфта. Звук слышен при работе мотора, усиливается после нажатия на «газ».

При отсутствии внешних признаков повреждения, но плохой циркуляции ОЖ, снимается помпа. Проверка требуется крыльчатке. Нередко ее просто разъедает некачественным тосолом, поэтому насос и не работает.

Причины неисправности

Выделяют следующие причины, которые влияют на ухудшение работоспособности механизма:

  1. Повреждение вращающихся компонентов крыльчатки: при интенсивном режиме работы обламываются маленькие крылышки вращающейся части. Особенно это характерно для пластиковых крыльчаток. Когда крылышки отламываются, насос больше не может нагнетать антифриз с нужной интенсивностью — двигатель постоянно перегревается.
  2. Засор дренажного отверстия. Данная неполадка приводит к тому, что антифриз не может полноценно циркулировать по контуру. Засор дренажа можно легко выследить без снятия помпы. Если у вас имеются подозрения насчёт засора сливных отверстий, просто запустите салонный отопитель.
  3. Рассинхронизация шкивов элемента и ГРМ. В этом случае сальники и подшипники работают в экстремальном режиме, изнашиваются чрезвычайно быстро. Причина такой поломки — фабричный дефект: либо использовали некачественные материалы при сборке, либо использовали ненадёжного сборщика.

Нужно подробнее высказаться по поводу третьей причины. От заводского брака не застрахован ни один автовладелец. Но в данном случае все серьёзно с приставкой «гипер». Если установить помпу с потенциальным рассинхроном, то использование такого дефектного узла приведёт к резкому увеличению износа ГРМ. В лучшем случае шофер может столкнуться с обрывом ремня, в худшем — «стуканут» клапаны.

К износу охладителя может также привести хронический перегрев ДВС, вызванный иными факторами.

Ещё один маркер износа (который, правда, можно увидеть лишь разобрав механизм) — это люфт вращающихся деталей. Люфт свидетельствует о скором выходе из строя шкивов, смещении центральной оси и порче сальников.

Последний лайфхак для автомобилистов, которые не желают снимать помпу, но хотят достоверных сведений о её функциональном состоянии. Внимательно осмотрите место стыка охладителя с ДВС. Если имеются выраженные подтёки антифриза, то водяному насосу осталось недолго жить.

Признаки неисправности помпы

Признаков, по которым можно понять, что помпа находится «при последнем издыхании» или окончательно сломалась, достаточно немного.

Всего их шесть:

  1. Характерный шум. До того как окончательно заклинить, помпа начинает издавать явственно слышимый шум. Звук четко воспринимается как посторонний, отличается подвывающим или пересыпающимся характером. Возникает он из-за значительного износа подшипника. Износ способствует тому, что крыльчатка может начать задевать корпус. В этом случае звук становится громче с сильным очень частым стуком.
  2. Биения на шкиве помпы. В результате износа подшипника появляется люфт, который постепенно увеличивается. Для определения достаточно попробовать покачать вал помпы пальцами. При наличии люфта это легко ощущается. Появление люфта означает что нужно немедленно менять подшипник. В противном случае через сальник помпы начнет подтекать охлаждающая жидкость.
  3. Подтекает охлаждающая жидкость. Тосол или антифриз начинает быстро уходить из расширительного бачка, постоянно требуя подлива. Уходить он может через сальник, крыльчатку, корпус помпы. Подтеки появляются на самой помпе или на элементах двигателя, расположенных под ней. В тяжелых случаях лужица жидкости может образоваться под машиной после стоянки.
  4. Запах антифриза в салоне и подкапотном пространстве. Антифриз и тосол имеют резко выраженный запах. При подтекании жидкости из системы охлаждения он непременно появится в подкапотном пространстве, а часто и в салоне.
  5. Нарушение соосности крепления. Нарушение соосности происходит по отношению к шестерням привода газораспределительного механизма и натяжным роликам. Чтобы симптом был виден яснее поставьте линейку или другой ровный предмет к роликам и помпе так, чтобы они были в одной плоскости. Если положение помпы и роликов отличаются – это будет хорошо заметно. Также в такой ситуации часто начинает подъедать ремень, что выражается в его износе, появлении лохматости.
  6. Двигатель греется. О перегреве мотора сигнализирует контрольная лампа на приборной панели. Если игнорировать перегрев, то может произойти закипание антифриза и из радиатора повалит пар. При первых же признаках этого явления нужно остановить движение, иначе это приведет к критической поломке вплоть до заклинивания коленвала.

Также нужно осмотреть нет ли других неисправностей в системе охлаждения двигателя. В частности, проверьте нет ли протечек в других местах.

С неисправной помпой лучше не ездить. Выйти из строя она может в любой момент, причем точно сказать, сколько еще протянет узел не сможет даже хороший специалист.

В среднем замена помпы предусматривается через 60 тыс. км пробега машины.

Это число может быть больше или меньше в зависимости от конкретной марки автомобиля, а также качества производства узлов.

Обычно помпу меняют одновременно с установкой нового ремня ГРМ. Заодно полезно залить новую жидкость в систему охлаждения.

Пробег, после которого рекомендуется произвести замену узла, обязательно указывается в руководстве по эксплуатации автомобиля.

Проверка исправности помпы

Сразу следует отметить, что для выявления многих неисправностей водяной помпы это устройство придётся снимать с двигателя и разбирать. Только так можно увидеть загрязнения, коррозию и следы кавитации.


Крыльчатка водяной помпы, сильно повреждённая коррозией

Но существует ряд признаков, по которым можно установить неисправность помпы без её снятия. Вот они:

  • тонкий непрерывный свист, раздающийся из-под шкива распределительного вала двигателя. Этот свист говорит о неисправном подшипнике.
  • потёки охлаждающей жидкости, которые видны как на самом двигателе, так и на асфальте под автомобилем;
  • люфт помпы, который можно обнаружить, просто взявшись за шкив и покачав помпу рукой вверх и вниз.

Рассмотрим эти неисправности подробнее.

Свист помпы

Причина свиста помпы — частично или полностью разрушившийся шарикоподшипник на основном валу устройства. Причём подшипник помпы, как правило, издаёт очень высокий, пронзительный свист, тогда как свист неисправного генератора существенно ниже и порой переходит в скрежет. Тут сказывается разница в размерах подшипников: на помпе шарикоподшипник маленький, потому свистит он очень тонко. Подшипник генератора в два раза больше, так что и звук от него идёт соответствующий. Так что перепутать звук сломанной помпы и сломанного генератора практически невозможно.


Центральный шариковый подшипник помпы разрушился полностью

Проблема решается заменой центрального подшипника помпы. Однако тут есть один нюанс: по отдельности эти подшипники практически нигде не продаются. И приобрести их можно только в комплекте с новой помпой. Поэтому водитель, услышав раздающийся из-под капота характерный тонкий свист, должен быть готов раскошелиться: новая водяная помпа может стоить от 2 до 10 тыс. рублей (в зависимости от марки автомобиля).

Это интересно: Причины возникновения вибрации

Течь охлаждающей жидкости

Жидкость начинает течь из-под помпы в двух случаях:

  • ослабли крепёжные болты;
  • повреждена уплотнительная прокладка под помпой.

Первая проблема решается простым подтягиванием болтов. А вот повреждённую уплотнительную прокладку придётся менять. К счастью, найти прокладку для помпы в продаже легче, чем центральный подшипник (а в особо тяжёлых случаях автолюбители даже заказывают уплотнители через интернет, у китайцев на «Алиэкспресс», к примеру).


Водяная помпа подтекает из-за слишком сильной затяжки

Здесь же следует отметить, что даже новую прокладку можно запросто разрезать помпой, если неправильно затягивать крепёжные болты

Помпа — это одно из тех устройств, при затягивании которого очень важно не переусердствовать. Затягивать болты необходимо по схеме крест-накрест: вначале затягивается правый верхний, потом левый нижний, потом левый верхний, левый нижний и т

д. Только такая схема затягивания может гарантировать максимальную плотность и герметичность соединения.

Наконец, нельзя забывать и о герметиках. Бывают ситуации, когда ни новая прокладка, ни правильная схема затягивания не помогают избавиться от течи. Тогда остаётся только один вариант: использовать герметик, причём его состав должен быть очень устойчив к высоким температурам.


Герметик наносится на прокладку помпы очень тонким слоем

Оптимальным вариантом тут является профессиональный герметик от фирмы ABRO, отлично зарекомендовавший себя на всех марках автомобилей.


Профессиональный герметик ABRO, устойчивый к высоким температурам

Течь охлаждающей жидкости после замены теплообменника

В подавляющем большинстве случаев антифриз после замены теплообменника начинает течь не из-под помпы, а из-под хомутов патрубка, подключённого к помпе. На большинстве современных автомобилей помповые патрубки сделаны из пластика, причём из очень хрупкого пластика

Любое неосторожное движение при замене теплообменника если не сломает такой патрубок, то как минимум нарушит герметичность его соединения с помпой. После этого антифриз обязательно начнёт подтекать

Есть два варианта решения этой проблемы:

  • если на патрубке нет трещин, то можно просто подтянуть его хомуты плоской отвёрткой, после чего дать двигателю несколько минут поработать на холостых оборотах, а затем проверить соединение на предмет течи;
  • если же патрубок после замены теплообменника оказался сломан, выход один: поход в ближайший автомагазин и замена. Восстановлению эта деталь не подлежит.

    Патрубки на водяных помпах делают из очень хрупкого пластика

Признаки неисправности

Главное в работе системы охлаждения мотора — это её герметичность. Если система разгерметизировалась, то даже работоспособная помпа не сможет справиться с необходимостью циркуляции антифриза. Однако определить неисправность можно и без специальных приборов или исследований. Водителю достаточно внимательно следить за качеством работы двигателя и показаниями приборов на панели в салоне.

Посторонние шумы

В состав помпы входят две изнашивающиеся детали, от которых почти полностью и зависит её ресурс. Это сальник и подшипник. Износ сальника никак не проявляется на слух, зато подшипник при наличии выработки бесшумно работать не сможет. Звук может быть разным, это визг, гудение и постукивание, а иногда с хрустом. Поскольку вывести помпу из вращения затруднительно, то надо исключить все прочие подшипники со стороны ремней привода агрегатов, убедившись в их исправности, оставив под подозрением помпу.

После чего изучить её состояние более детально. Вращение ротора насоса должно быть абсолютно плавным, без малейших признаков переката шариков подшипника или люфтов. А лучше сразу её поменять, особенно если узел уже много поработал. Замаскировать шум насоса могут натяжные и обводящие ролики ременного привода. Их тоже надо проверить, что значительно проще, поскольку при снятии ремня их легче раскрутить от руки и понять наличие износа.

Свист

Первый признак, который свидетельствует о поломке водяной детальки — это характерный свист. Звук образуется потому, что в системе охлаждения резко понижается давление жидкости из-за отсутствия постоянной циркуляции. Свист издаёт выработанный подшипник. Чтобы убедиться, что свистит действительно помпа, а не генератор или ГРМ, нужно ослабить натяжку ремня и проверить люфт, то есть покачать за шкиф насоса. Если свистящие звуки не прекращаются, значит, он вот-вот выйдет из строя. Единственный вариант — сразу её заменить на новую.

Люфт шкива

Бывают случаи, когда износ качественного подшипника происходит равномерно и шум не возникает. Такой насос ещё бы поработал, но образовавшийся люфт не позволяет нормально трудиться сальнику.

Возникает опасность течи, которая неминуемо и проявится. Таким образом, радиальные или осевые зазоры в подшипниках, ощутимые при покачивании за шкив – сигнал к безотлагательной замене помпы в сборе. В ходе диагностике ремень надо снять, поскольку он очень плотно прижимает подшипник и маскирует имеющийся люфт.

Появление течи

Потерявший герметичность сальник никак не сможет удержать напор антифриза. Система охлаждения работает под избыточным давлением, что при нормальном сальнике играет положительную роль, поджимая его рабочие кромки. После критического износа поджимать там уже нечего, и антифриз под давлением начинает выходить наружу. Это заметно визуально.

Затрудняет диагностику быстрое высыхание антифриза на горячем моторе. Но следы в виде характерного налёта остаются, в том числе и на приводном ремне. Когда течь значительна, то это уже трудно не заметить, уровень жидкости падает, ремень постоянно мокрый и не успевает высыхать, антифриз разбрасывается вращающимися деталями и даже стекает с нижней части кожуха. Дальше ездить нельзя, нужна немедленная замена. Иначе возможен износ и обрыв ремня с последующим серьёзным ремонтом двигателя.

Повышение температуры двигателя

Самый опасный симптом неисправности помпы. Он может означать, как уже описанные причины дефекта, так и относительно редко встречающийся третий – проблемы с крыльчаткой насоса. Непосредственно за перемешивание жидкости и создание её напора отвечает ряд изогнутых лопастей на валу ротора, образующих крыльчатку. Раньше она изготавливалась литьём из чугуна, поэтому её поломки были исключены. Разве что встречались редкие случаи смещения отливки с вала из-за нарушения технологии прессовой посадки её с нужным натягом.

Сейчас для изготовления крыльчаток применяется в основном пластмасса переменного качества.

В условиях быстрого вращения в горячем антифризе на больших скоростях, порождающих кавитацию, лопасти могут начать разрушаться «облысевшая» крыльчатка ничего перемешивать уже не сможет, циркуляция жидкости нарушается, и температура двигателя начинает быстро возрастать. При этом радиатор будет относительно холодным, жидкость из него просто не попадёт к блоку и головке. Очень опасный режим, двигатель надо немедленно выключить и заняться поиском проблемы.

Те же симптомы могут образоваться и при неповреждённой крыльчатке, но для этого потребуется значительная утечка жидкости, образование воздушных пробок и полное пропадание уровня в расширительном бачке. Это достаточно легко заметить при проверке.
