Проверяем модуль зажигания на инжекторной 16-ти клапанной ВАЗ-2110

Модуль зажигания ваз 2110 – ремонт своими руками

Прежде чем вести речь непосредственно про восстановление модулей зажигания, устанавливаемых на ваз 2110, ваз 2114, ваз 2114 и пр., имеет смысл вспомнить про принцип работы системы зажигания, используемой на данных моделях автомобилей.

Традиционно в системах зажигания указанных автомобилей устанавливаются модули, состоящие из двухканального электронного коммутатора, предназначенного для управления двух катушек зажигания. Что касается самого контролера, то он управляет зажиганием на основе информации о текущем режиме работы двигателя, получаемой от соответствующей группы датчиков. В связи с тем, что цилиндры двигателя объединены попарно (1-4 и 2-3), образование искры создается в двух цилиндрах одновременно: в цилиндре на этапе сжатия – рабочая искра, а в цилиндре с тактом выпуска – холостая искра. Ниже приведена типовая схема модуля зажигания ваз 2110, где на контакт D подаётся питающее напряжение +12В, а на контакты А и В поступают управляющие сигналы с контроллера.

Отдельного упоминания заслуживают типичные отказы модуля зажигания, которые могут проявляться в провале оборотов двигателя при резком нажатии на педаль газа, общей потери мощности, подергивании автомобиля во время разгона и пр. В качестве предварительной диагностики модуля зажигания можно выполнить ряд несложных проверок:

• выкрутите и осмотрите свечи – если модуль зажигания (МЗ) обеспечивает низкую мощность искрообразования, то на свечах будет черный нагар;
• отсоедините от МЗ высоковольтные провода и при помощи омметра замерьте сопротивление между 1-ым и 2, 3, 4-ым выводами модуля. Показания должны быть в пределах 5,5 — 6,5 Ком. Слишком низкое сопротивление может свидетельствовать о наличии короткого замыкания во вторичной обмотке.

При такой и прочих неисправностях модуль зажигания подлежит замене, однако практика показывает, что, во многих случаях, этот далеко не самый дешевый блок удается успешно отремонтировать. Для выполнения ремонта модуля зажигания необходимо выполнить следующие технологические операции.

Прежде всего, следует отделить от модуля алюминиевую пластину, расположенную с задней стороны модуля. Сделать это можно при помощи обычной отвертки, предварительно зажав модуль в тиски. Как правило пластина отрывается без особых усилий. Вместе с ней отрываются и достаточно слабые провода соединяющие трансформатор с внутренним разъемом (кстати, низкая надежность пайки этих проводов и является причиной большинства отказов модуля)

Обращается внимание, что некоторые внутренние соединения на плате выполнены также очень тонкими проводами и следует быть аккуратным, чтобы их не оборвать

Внутренний объем модуля заполнен желеобразным герметиком, который легко удаляется щеткой с достаточно жесткой щетиной. На самой же плате хорошо видны основные элементы, а именно два транзистора, две коммутирующие микросхемы, а также несколько резисторов и конденсаторов.

Как уже упоминалось выше, чаще всего к неисправности МЗ приводят обрывы соединительных проводов между платой модуля и его корпусом, соответственно и ремонт будет заключаться в восстановлении всех электрических соединений (с заменой проводов на более надежные).

Необходимо учитывать, что внутренние контакты МЗ выполнены из алюминия, поэтому для их пайки следует заранее позаботиться о наличии специального флюса. Определенную сложность представляет припаивание проводов к выводам транзисторов (пластина рассеивает тепло паяльника).

Как бы то ни было, но при некотором старании и терпении пайка вполне возможна и выполняется она следующим образом:

• В первую очередь новые провода припаиваются к плате. Старые проводки лучше полностью удалить. Для облегчения пайки (исключения теплового рассеивания) пластину можно разогреть на электроплитке;
• На втором этапе провода припаиваем к контактам самого модуля, стараясь, чтобы соединительные провода были как можно короче;
• Места пайки покрываем техническим лаком;
• После того, как лак высох, проверяем отремонтированный модуль на работоспособность;
• Если работа МЗ не вызывает нареканий, аккуратно заправляем внутрь его корпуса соединительные провода и скрепляем две половинки устройства обычным герметиком.

Отремонтированный таким образом модуль зажигания способен проработать еще очень долгое время.

Теги своими руками, зажигание

Похожие материалы

Инструкция по замене модуля

Если проверка модуля зажигания ВАЗ 2112 показала, что устройство нуждается в замене, то поменять МЗ можно своими руками.

Процесс замены выглядит так:

1. Изначально следует отключить питание в бортовой сети, для этого нужно просто отсоединить отрицательную клемму от аккумулятора. Многие автолюбители пренебрегают этим шагом, хотя по факту он очень важен. Если вы не отключите аккумулятор, то в результате попадания влаги или других внешних воздействий во время ремонта может произойти короткое замыкание. А если это случится, то есть вероятность, что придется полностью менять проводку в автомобиле. Итак, чтобы сбросить клемму с АКБ, достаточно просто открутить болтик, который ее фиксирует, гаечным ключом.
2. Сделав это, вам необходимо будет отключить от модуля все высоковольтные провода, подключенные к нему. При этом нужно запомнить их место расположения, чтобы при установке случайно не перепутать, что опять же, может быть чревато всей системы в целом.
3. Выполнив эти действия, вам нужно будет отключить разъем с проводами от самого устройства. Чтобы сделать это, обхватите колодку рукой и нажмите на фиксатор, при помощи которого она крепится — крепление находится снизу, его можно нащупать рукой. Сделав это, вам нужно будет извлечь колодку и отложить в сторону, чтобы она вам не помешала в дальнейшем.
4. Итак, теперь у вас есть два пути — демонтировать устройство вместе с креплением или снять его отдельно. Первый вариант обычно актуален в тех случаях, когда кроме замены МЗ вам нужно выполнить и другие ремонтные действия, к примеру, добраться до сливного отверстия антифриза их блока цилиндров. Разумеется, удобнее будет демонтировать отдельно модуль, но тогда будет закрыт доступ к другим деталям и элементам. Для демонтажа вам нужно будет открутить гайки своими руками, которые крепят устройство к кронштейну. В зависимости от авто, гайки могут быть разными, к примеру, они могут быть выполнены в виде шестигранных шпилек. Если это так, то для их откручивания вам потребуется шестигранник. В любом случае, открутив гайки, необходимо произвести демонтаж модуля из посадочного места.
5. Процедура монтажа нового модуля осуществляется аналогичным образом, только в обратной последовательности. При подключении своими руками будьте аккуратны и обязательно правильно соедините все провода, которые подключаются к модулю от свечей зажигания. Если на этом этапе вы перепутаете номера цилиндров на высоковольтных кабелях, то силовой агрегат может работать неправильно или вовсе не завестись.

Цена вопроса

Стоимость устройства напрямую зависит от производителя. К примеру, цена за новый МЗ от производителя СОАТЭ составляет около 1700 рублей. От производителя БОШ модуль будет стоить в районе 2 тыс. рублей, а от Дженерал Моторз — около 5 тысяч руб.

Проверка модуля

После появления признаков похожих на выход из строя модуля зажигания его необходимо проверить, перед тем как покупать новый, так как стоимость его недешевая.

Есть три способа проверки: подмена, визуальный осмотр и мультиметр.

Подмена

Лучший и самый легкий способ проверки МЗ это установка другого заведомо исправного с другого точно такого же автомобиля. После чего станет сразу понятно, в чем дело и виноват ли МЗ в данной проблеме.

Визуальный осмотр

Необходимо осмотреть модуль на предмет сколов трещин и т.п. На нем не должно быть никаких повреждений. На контактной части не должно быть влаги или ржавчины.

Мультиметр

Проверка мультиметром осуществляется на результатах замеров напряжения и сопротивления. Это поможет выявить причину поломки модуля или цепи его управления.

Пошаговая проверка

Снимаем колодку питания с модуля. На мультиметре выставляем предел измерения постоянного напряжения на 20В. Включаем зажигания на автомобиле и подключаем контакт мультиметра с одной стороны к питающей колодке (именно к разъему 15), а с другой стороны на корпус двигателя. Напряжение между 15 контактом и корпусом двигателя должно быть не менее 11-12В. В противном случае цепь питания МЗ неисправна, либо АКБ разряжен.

Далее проверяется сопротивление на самом модуле зажигания ВАЗ 2110. Выставляем мультиметр на параметр измерения сопротивления, а именно 200 Ом. Подключаем щупы мультиметра к высоковольтным выводам МЗ: 1-4, 2-3. Сопротивления данных катушек, при исправном МЗ, должно быть в пределах 5 Ом.

Затем проверяется сопротивления на входе МЗ. Один щуп мультиметра подключается к центральному контакту и замеряется сопротивления сначала на крайнем левом контакте, а затем на крайнем правом. Сопротивление должно быть в диапазоне 5 Ом.

Способы самостоятельной проверки модуля зажигания

Часть бензиновых двигателей, что установлены на современных отечественных и импортных автомобилях, оборудованы модулями зажигания, представляющими собой импульсный источник тока высокого напряжения. Случаются ситуации, когда эти устройства выходят из строя, приводя к полной или частичной утрате работоспособности автомобильного мотора. Способы проверить на неисправность модуль зажигания в условиях гаража освещены в этой статье.

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

1. использование некачественных или неподходящих по параметрам свечей;
2. эксплуатация при неработающих проводах высокого напряжения;
3. частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Признаки неисправности

Сразу две встроенных катушки выходят из строя крайне редко, поэтому запустить работу двигателя с неисправным блоком скорее удастся. Однако даже неопытный водитель сразу заподозрит неладное. Проявится неисправность следующим образом:

1. неустойчивый (плавающий) холостой ход;
2. двигатель с трудом набирает обороты;
3. характерный звук работы мотора (троение);
4. рывки при наборе скорости (в движении).

Эксплуатация автомобиля при такой поломке возможна (доехать до гаража или автосервиса), но нежелательна без крайней надобности.

Подобные признаки нестабильной работы двигателя возможны при целом ряде других неисправностей зажигания или подачи топлива. Чтобы дифференцировать возможные поломки, следует определить работоспособность блока зажигания. Нелишним будет проверить и контакты приходящих к устройству проводов, а также их целостность.

Проверка питания модуля

Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

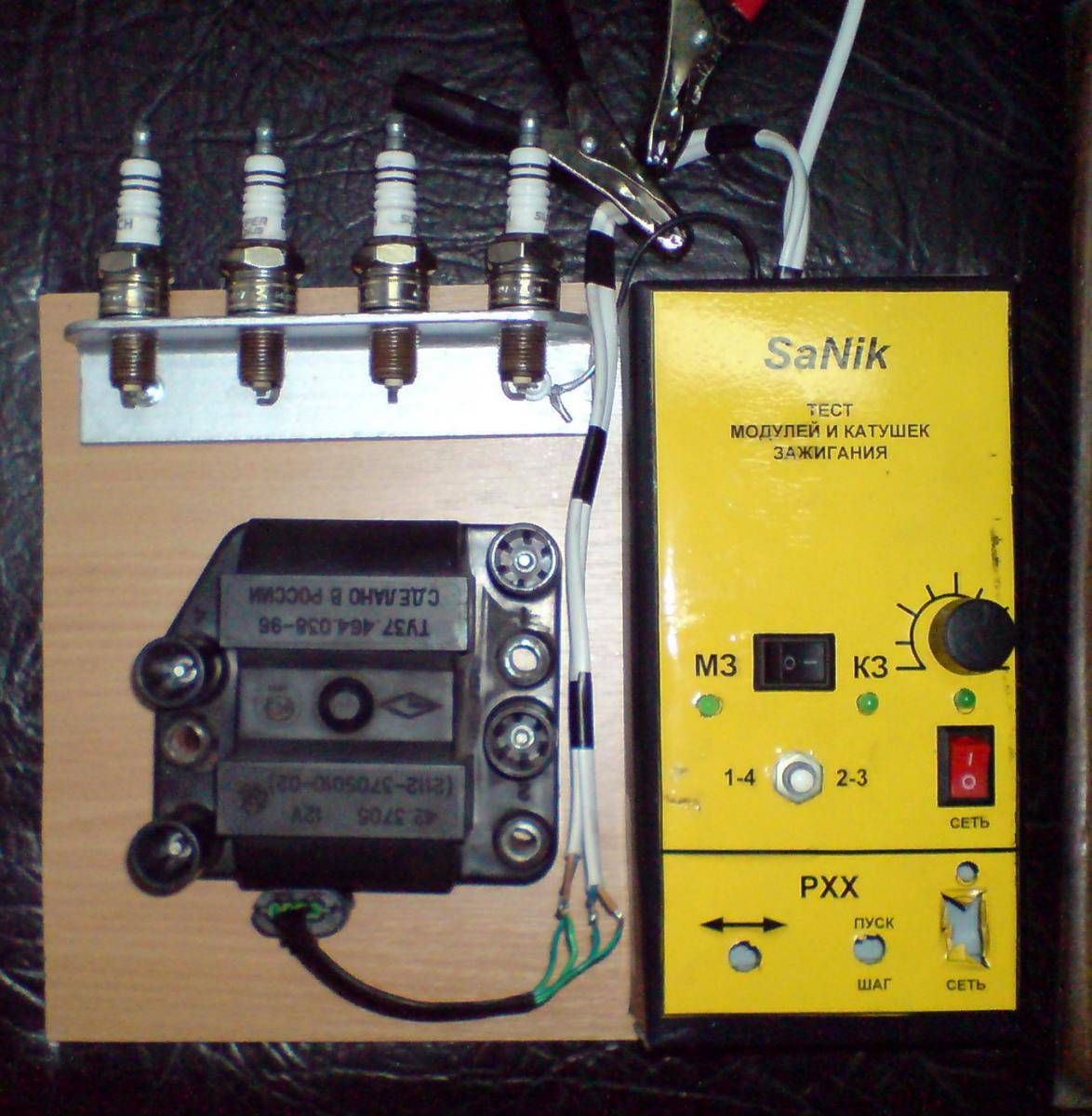

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Видео о том, как проверить модуля зажигания мультиметром

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

</index>

Рекомендуем прочитать:

Схема электропроводки на ваз 2106, цветная, с описанием, в хорошем качествеДвигатель автомобиля ВАЗ 2101. Технические характеристики, обслуживание, модернизацияКак на ваз 2107 подключить сигнализациюКак ускорить дворники на ваз 2114ВАЗ 2107 карбюратор, ест много бензинаМетки ГРМ на ВАЗ 2112 – Замена ремняВАЗ 2107 с двигателем от приорыГде находится датчик давления масла на ваз 2114 – 8 клапанов, как диагностировать и заменить

• https://enginehack.ru/modul-zazhiganiya-vaz/
• https://carfrance.ru/remont-modulya-zazhiganiya-vaz-2112-svoimi-rukami/
• https://voditelauto.ru/kak-proverit-modul-zagiganiya/
• https://www.vazzz.ru/shema-podklyucheniya-modulya-zazhiganiya-vaz-2110-inzhektor-8-klapanov/

Признаки неисправности модуля

Признаки неисправного модуля зажигания на ВАЗ-2110 всегда ощущаются остро:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Прочие неисправности

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

1. Проверяем свечи . Для этого выкручиваем их, надеваем колпачки, укладываем на головку блока и прокручиваем двигатель стартером. На всех свечах искра должна быть стабильной. Нерабочие свечи заменяем и повторяем проверку. Ни в коем случае нельзя прокручивать двигатель стартером со снятыми высоковольтными проводами. Это приведёт к пробою в крышке модуля зажигания.
2. Проверяем высоковольтные провода . Снимаем колпачки и через изолятор держим контакт провода на расстоянии 10-15 мм от головки . При исправных проводах искра должна пробивать это расстояние бодро и уверенно. Дальше проверяем провода на сопротивление. Исправный провод должен иметь номинальное сопротивление 7-10 кОм. Любое отклонение от этого значения говорит о необходимости замены всего комплекта высоковольтных проводов.
3. Проверяем колпачки на пробой .

Также смотрим колодку и особенно входящие в неё провода.

Кроме того, проверку свечей и проводов лучше проводить на прогретом моторе, поскольку полумертвый модуль зажигания может некоторое время работать на холодную, а при нагреве отказывать. Также нужно быть уверенным в том, что все датчики работают исправно. Об этом может сказать код ошибки или лампа Check Engine.

Алгоритм проверки модуля зажигания на ВАЗ-2110

Проверку начинаем с подключаемой к модулю колодки.

Для проверки модуля нам пригодится только мультиметр и понадобится минут 15-20 времени . Сделать это довольно просто, главное, придерживаться алгоритма и знать номинальные значения рабочего модуля:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ . Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов . Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек . Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом . Отклонение не допускается.
5. Проверяем модуль на короткое замыкание . В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Снимите пластиковую крышку, которая закрывает двигатель.
3. Снимите провода со свечей зажигания.
4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
5. Отключите разъем от модуля зажигания.
6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
10. Проверьте, работает ли модуль зажигания.
11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

1. использование некачественных или неподходящих по параметрам свечей;
2. эксплуатация при неработающих проводах высокого напряжения;
3. частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Устройство катушки зажигания

Известно, что на 8-ми клапанных двигателях применялся модуль зажигания (ремонт модуля, диагностика) с двумя каналами и катушками, которые способны передавать искру сразу на пару свечей. Однако на 16-ти клапанный двигатель катушки стали индивидуальные для каждой свечи зажигания.

Катушка зажигания от российского производителя СОАТЭ для ВАЗ-2112 имеет артикул 2112-3705010-12 и стоит в магазинах в пределах 1 000 рублей. Аналоги от «Bosch» может стоить в два раза больше, однако и качества этих деталей значительно выше. В любом случае выбор всегда остаётся только за вами.

Катушка зажигания от Bosch.

Она представляет собой трансформатор, который повышает низкое напряжение аккумуляторной батареи в высокое. Трансформатор состоит из двух обмоток, одна из них первичная, а другая будет вторичной, которые наматываются медным проводом на железном сердечнике.

Первичную обмотку намотано на сердечнике, а поверх неё наматывается «вторичка». Вся конструкция закрывается кожухом. Если низковольтная обмотка имеет всего около 150 витков, то «вторичка» уже имеет несколько тысяч.

Замена модуля зажигания на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Модуль зажигания – это один из основным приборов которые входят в систему зажигания, хотя если вдуматься то в данной системе все приборы (Детали) являются основными, к примеру свечи зажигания, высоковольтные провода и т.д. Но всё же если выйдет из строя одна свеча или же один высоковольтный провод, тогда машина начнёт троить и плохо очень ехать, но в том случае если же из строя выйдет модуль зажигания то в таком случае перестанут работать сразу же два цилиндра или же даже четыре, а почему два спросите вы? Всё дело в том что в самом модуле находится две так называемых катушки зажигания, так вот одна из этих катушек подаёт ток сразу на 1 и 4 цилиндр, а вторая сразу на 2 и 3, поэтому при выходе одной катушки из строя машина начнёт ещё хуже ехать, появится нестабильный холостой ход и ещё множество других проблем, более подробнее об этом поговорим чуть ниже.Примечание! Для того чтобы заменить модуль на автомобиле, вам нужно будет запастись следующим набором инструментов, а именно: Шестигранником где то «на 5», а так же основным набором гаечных ключей (Всё зависит от двигателя, так как на некоторых двигателях модуль крепиться при помощи гаек, а на некоторых при помощи шестигранных шпилек) и по возможности перчатками, чтобы не испачкать руки при работе!

Где находится модуль зажигания? Его найти нетрудно, ну во-первых чтобы его найти нужно хотя бы приблизительно знать его местонахождение, а местонахождение его это двигатель

После того как вы узнали где он расположен, откройте капот у вашего автомобиля и обратите своё внимание на свечи зажигания, от этих свечей будут идти провода, так вот посмотрите куда эти провода ведут и после нахождения, вы увидите перед собой небольшую квадратной формы коробочку которая и называется модулем зажигания, она ещё изображена практически на всех фотографиях которые размещены в данной статье

Когда нужно менять модуль зажигания? Обычно при выходе его из строя, как говорилось уже ранее перестают работать некоторые цилиндры и в связи с этим автомобиль начинает значительно хуже ехать, а так же при ускорении могут наблюдаться провалы к примеру вы нажали резко на педаль а машина кой как на неё откликается и ещё холостой ход станет у вас нестабильным, при выходе из строя данного модуля.

Примечание! Кстати ещё можно при помощи специального прибора проверить работает ли ваш модуль зажигания или же нет, для этого вам нужно сперва приобрести специальный прибор и только после этого при помощи него проверить! (Более подробно о том как его проверить, смотрите в статье: «Замена модуля на ВАЗ 2114» когда перейдёте на статью не обращайте внимание на заголовок, потому что данный модуль что на автомобилях десятого семейства, что и на автомобилях Самарского семейства, проверяется и даже заменяется идентично)

Кстати, если вдруг с модулем всё будет в порядке, тогда можете попробовать прозвонить проводку которая идёт на данный модуль и тем самым поймёте исправна она или же нет! (О том как это сделать, вы узнаете ниже)
