Как проверить регулятор холостого хода на ВАЗ-2110 своими руками: признаки неисправности

Выбираем регулятор на замену

На ВАЗ-2110 как с 8-клапанными, так и 16-клапанными инжекторными моторами используется датчик с каталожным номером 2112-1148300. Дополнительно в конце маркировки присутствует приставка, состоящая из двух цифр, к примеру, 01, 02, 03, 04. Этот индекс указывает на производителя регулятора (01 и 03 – «Пегас», 02 и 04 – КЗТА)

При выборе регулятора на замену обратите внимание на два нюанса – уплотнитель и высоту выступа иглы над корпусом. В заводских запчастях используется уплотнитель красного цвета, в подделках же используется резинотехнический элемент черного цвета

Высота выступа иглы над корпусом составляет 23 мм.

Перед установкой нового регулятора рекомендуется уплотнительное кольцо промазать тонким слоем моторного масла, чтобы обеспечить плотную посадку детали в посадочное место и исключить вероятность подсасывания воздуха.

Как проверить датчик?

При наличии тестера проверку выполнить несложно:

  1. Установить ВАЗ 2110 на ручной тормоз;

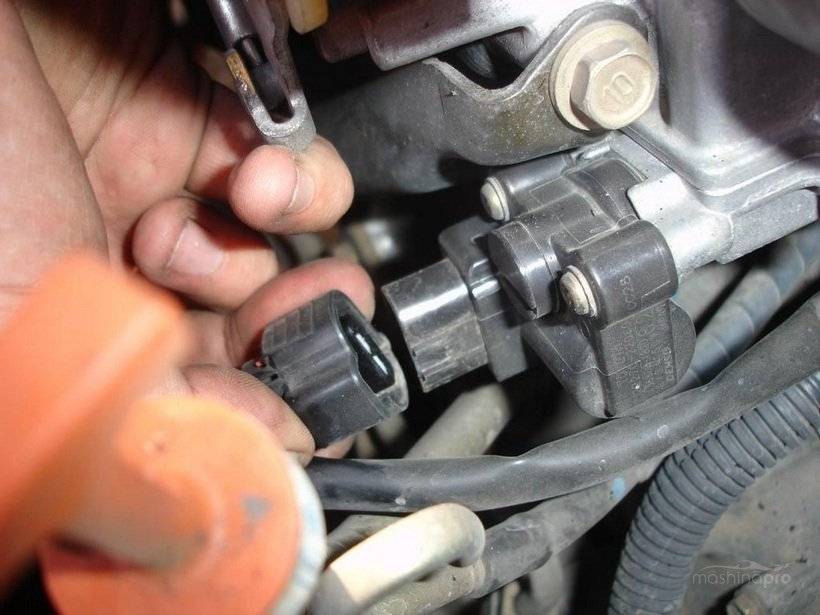

  2. Отсоединить колодку РХХ для проверки;
  3. Проверить напряжение цепи датчика ВАЗ 2110, 2112, при этом «минус» присоединить к двигателю, «плюс» на снятую колодку, а именно к выводам А : D (обозначены на колодке, можно посмотреть схемы);
  4. Включается зажигание и проверяются показания выданные регулятором холостого хода, которые должны быть около 12 В. Значение окажется меньше — скорей всего разряжен аккумулятор. Когда напряжение отсутствует необходимо проверить полностью цепь, а затем электронный блок управления. Неисправностей нет, значит цепь исправна — проверяется РХХ, установленный на моторы ВАЗ 2112, другие модификации;
  5. Клеммы тестера подключаются к колодке, схема такая — сначала к выводам А : В, следом к С : D. Сопротивление должно оказаться в пределах 53 Ом;
  6. Далее проверяются пары A : C, B : D — в данном случае сопротивление на исправном изделии будет бесконечно большим.

Схема РХХКогда в результате указанных проверок датчика обнаружено несоответствие показаний, то его следует заменить. Также нерабочее состояние данных датчиков двигателя ВАЗ 2110, 2112, в открученном положении, можно проверить, присоединив к ним колодку, затем необходимо включить зажигание.

У рабочего изделия, при подключении питания, шток с иглой изменит положение. На сломанном датчике никаких изменений не произойдет. При обнаружении поломки регулятора холостого хода, конечно же, ее нужно устранить.

Но в автосервис не стоит спешить — ремонт можно сделать самостоятельно, сэкономив деньги и время. А сначала, вообще, стоит почистить РХХ, часто после этого они возвращаются к «жизни».

Чистка ДХХ

Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.

Что потребуется для чистки:

  • очиститель (смазка) WD-40 или подобные чистящие средства для техники;
  • вата, чистая ветошь, тампоны.

Чистка:

  1. Датчик демонтируется полностью, с отсоединением колодки.
  2. Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
  3. Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.

Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).

Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.

Где находится и как работает РХХ?

Устройство прикреплено к кожуху заслонки дросселя. Крепится оно при помощи двух винтов. Точное место расположения регулятора зависит от того, где на авто находится обходной
воздушный канал. РХХ производит его открытие и закрытие — этим обеспечивается
впуск воздушной массы.

Холостые обороты мотора, при которых вращение коленвала замедляется, оказывают на мотор большую нагрузку. Причина в нестабильности сгорания топлива при пониженном давлении. Во
времена карбюраторных моторов, которые ставили, например, на машины ВАЗ,
водители выходили из положения с помощью отвертки и тахометра. Теперь же
выстроена четкая цепь:

Последний элемент цепи
– небольшой моторчик c конусной иглой и с намотанной на нее пружиной. Пружина —
основная деталь механизма. Ее задача — регулировка геометрических параметров
канала, подающего воздушные массы мимо дросселя. Включение электрического
моторчика происходит после подачи контроллером соответствующей команды
регулятору. Она подается по показаниям датчика коленвала.

После этого величина
иглы изменяется, происходит открытие обходного канала. Работать это будет так:

  • поступивший во впускной коллектор воздух обогащает топливо;
  • топливо начинает сгорать более устойчиво, за счет чего стабилизируется работа двигателя и устраняется падение оборотов.

Поэтому РХХ
стабилизирует работу даже непрогретого мотора.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

  • Плавающие обороты на холостом ходу;
  • Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
  • Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
  • Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
  • Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

  1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
  2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
  3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

  1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
  2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
  3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
  4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
  5. Включите на несколько минут зажигание, а затем выключите его.
  6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Проверяем датчик своими руками

Для демонтажа РХХ нужно отсоединить колодку и выкрутить два винта.

Перед демонтажом нужно хорошо очистить место его крепления от пыли и грязи и снять минусовую клемму с АКБ. Но для начала — проверка.

Схема подключения датчика.

Смотрим на схему подключения и проверяем датчик при помощи обычного мультиметра в такой последовательности:

Проверяем наличие питания на датчике. Для этого замеряем напряжение на двух крайних контактах колодки, А и D. Включаем зажигание, чёрный щуп мультиметра ставим на массу двигателя, плюсовой щуп — на контакты по очереди. Напряжение должно быть в пределах 12 Вольт. Если меньше или отсутствует вовсе — ищем обрыв по цепи или виним во всем электронный блок управления. Но для начала проверяем напряжение на выводах с ЭБУ 4 и 54. Здесь, естественно, тоже должно быть 12 В.
Напряжение в норме.

Переводим мультиметр в режим омметра и измеряем сопротивление между контактами А-В и С-D на самом датчике. Как видно из схемы, мы проверяем сопротивление обмотки шагового электродвигателя регулятора. Между указанными контактами номинальное сопротивление от 40 до 80 Ом, по заводскому номиналу — 53 Ом.

Проверяем электродвигатель на замыкание обмоток. Для этого измеряем сопротивление на клеммах А-D и В-С. Сопротивление должно стремиться к бесконечности, то есть контакта между двумя обмотками быть не должно

Если сопротивление есть, не важно, какого значения, делаем вывод о том, что обмотки замкнуты накоротко. Это не лечится, меняем датчик на новый.

Нельзя сказать, что такой метод проверки на 100% гарантирует работоспособность датчика, мы проверили только электрическую его часть. Огромное значение имеет подвижность конусного клапана и величина его хода. А проверить это можно только либо на специальном стенде, либо имея особый тестер.

Проверка работы механической части датчика

Для проверки снимает датчик с дроссельного узла.

Тем не менее, если электрическая часть в порядке, можно проверить механическую часть регулятора на глаз:

  1. Откручиваем датчик и вынимаем его из корпуса дросселя.
  2. Подключаем контактную колодку к датчику.
  3. Включаем зажигание. В момент включения клапан должен выдвинуться вперёд. Если этого не произошло — закоксовался шток или шаговый электродвигатель работает неправильно.
  4. Измеряем расстояние между корпусом датчика и коническим клапаном — номинал 24 мм.

    Замеряем расстояние штангенциркулем.

Если мы сняли датчик с автомобиля и тест электрической части пройден, но подвижности конусного клапана мы так и не добились, пробуем очистить регулятор с помощью мягкого тампона, ватной палочки и проникающей смазки WD-40 или аэрозольным средством для чистки карбюраторов. Удачной всем работы и стабильных холостых оборотов при любой погоде!

Датчик с нагаром.

Замачиваем клапан в очистителе.

Очищенный датчик.

Регулятор холостого хода авто ВАЗ 2110 – как он работает? + Видео

РХХ – регулятор холостого хода авто ВАЗ 2110, который также нередко называют датчиком холостого хода, позволяет стабилизировать обороты ХХ двигателя автомобиля.

https://www.youtube.com/watch?v=sg7CbkXrksI

Регулятор холостого хода авто ВАЗ 2110 представляет собой электрический двигатель шагового типа, оснащенный конусной подпружиненной иглой. Процесс поддержания им заданных оборотов на ХХ осуществляется посредством изменения объема воздуха, который попадает в мотор транспортного средства в то время, когда дроссельная заслонка находится в закрытом положении.

Воздух при этом подается в обход дросселя через специальный (добавочный) воздушный канал. Именно проходное сечение этого канала и изменяет регулятор холостого хода, контролируя тем самым процесс подачи воздушного потока. Принцип работы описываемого устройства на ВАЗ 2110 достаточно прост:

  • при выключении зажигания наблюдается полное выдвижение расположенного на РХХ штока, который заходит в дроссельный патрубок (в нем есть калибровочное отверстие);
  • регулятор начинает отмерять шаги;
  • клапан отходит в свое начальное положение.

С уменьшением либо увеличением количества шагов объем воздуха, который просачивается через указанное отверстие, также становится больше или меньше (шагов становится больше при вытягивании штока и меньше тогда, когда он втягивается). В результате в мотор попадает объем воздуха, достаточный для качественной регулировки ХХ.

Как выполнить диагностику регулятора?

Интересующее нас устройство является исполнительным. Располагается оно на дроссельной заслонке, к которой крепится при помощи винтов. Системы самостоятельной диагностики на нем не предусмотрено. В связи с этим водителю приходится внимательно следить за поведением своего автомобиля, чтобы не пропустить симптомы, указывающие на его выход из строя. К таковым относят следующие явления:

  • при снятии передачи на КП глохнет мотор;
  • обороты ХХ «плавают»;
  • на холостом ходу двигатель глохнет;
  • нет высоких оборотов при запуске холодного мотора.

Вы можете сами продиагностировать работоспособность регулятора. Для этого нужно отключить зажигание, откинуть от РХХ колодку жгута, проверить мультиметром обмотки регулятора на величину их сопротивления. Если устройство работает нормально, оно должно равняться: бесконечности между контактами А и D, С и В; 40–80 Ом между D и С, А и В.

Если озвученные условия не выполняются, необходимо будет заменить регулятор холостого хода.

Некоторые автолюбители выполняют диагностику описываемого устройства иначе. Они отворачивают крепежные винты, демонтируют регулятор, подключают жгуты к нему, а затем кладут на конец его иглы палец (никаких усилий прилагать при этом не нужно).

При отключении зажигания пальцем можно ощутить легкий толчок, обусловленный тем, что игла выдвигается в полной мере (согласно принципу действия устройства). Если толчка вы не почувствуете, это означает, что датчик, вероятнее всего, неисправен.

Меняем регулятор холостого хода ВАЗ 2110 своими руками

Процесс демонтажа регулятора несложный (даже для новичков в вопросах ремонта своего ВАЗ 2110). Последовательность действий такова:

  • откидываем разъем РХХ при выключенном зажигании;
  • откручиваем винты, с помощью коих регулятор крепится к корпусу дросселя (операция без проблем выполняется при помощи обычной крестообразной отвертки);
  • снимаем нужное нам устройство.

Перед монтажом нового регулятора рекомендуется тщательно выполнить очистку воздушного канала и седла клапана РХХ, а также участка, находящегося под его кольцом-уплотнителем.

 Обратите внимание! Дистанция между монтажным фланцем и кончиком иглы датчика не может превышать показателя в 2,3 сантиметра. Обязательно следует нанести на кольцо-уплотнитель РХХ немного моторного масла, чтобы смазать его. Затяжку креплений регулятора выполняем с моментом около 3–4 Ньютон на метр

Затяжку креплений регулятора выполняем с моментом около 3–4 Ньютон на метр.

  • Марина
  • Распечатать

Чистка или замена РХХ на ВАЗ-2110

Обслуживание регулятора – это дело достаточно простое, не требующее от автомобилиста больших знаний и умений.

Изначально купите очиститель для карбюратора и можно приступать к делу.

  1. Отсоедините колодку проводов от датчика.
  2. Открутите два крепления, чтобы снять узел.
  3. Если это необходимо, полностью почистите устройство от грязи на конусной игле и пружине.
  4. Не обходите стороной посадочное место на дроссельном узле, его тоже нужно почистить. По завершении процедуры ставьте все на свои места.
  5. Если после проведенных очистных мероприятий ничего не изменилось, все симптомы поломок остались, тогда лучшим выходом будет обычная замена регулятора.
  1. Отключите питание от аккумулятора.
  2. Отсоедините питающую колодку от регулятора.
  3. Открутите крепящие винты и демонтируйте датчик.
  4. Установка нового устройства происходит в обратном порядке.

Подводя итог статьи, отметим, что регулятор холостого хода при несвоевременном обслуживании может доставить массу хлопот автовладельцу. Поэтому при выявлении малейших признаков поломки данного узла мы рекомендуем вам как можно скорее провести профилактику или полную замену датчика. В противном случае поломки этого элемента могут грозить самыми непредвиденными ситуациями во время поездки.

Источники

Регулятор холостого хода ВАЗ 2110: поломки и диагностика

Из этой статьи вы узнаете, что такое регулятор оборота VAZ 2110. Это устройство, которое позволяет управлять двигателем внутреннего сгорания с использованием блока микроконтроллера. Конечно, этот элемент может испортить.

Следовательно, необходимо точно ознакомиться с его устройством, а также с диагностическими методами

Обратите внимание на то, что в случае сбоя VTC двигатель не сможет функционировать правильно. Тем не менее, стоит рассказать все детали более подробно

Общие сведения

Регулятор стерильного вращения позволяет изменять подачу воздуха в топливо. Это в основном шаговый мотор, который контролируется специальным микропроцессорным электронным блоком

Обратите внимание, что ошибка состоит в том, чтобы вызвать это устройство «Датчик»

Это электродвигатель, и, таким образом, действует приводы. С его помощью это происходит на работе двигателя внутреннего сгорания на низких оборотах. Стоит отметить, что довольно сложно определить провал регулятора. Вы можете сделать это только при диагностическом оборудовании.

Поэтому, если регулятор поврежден, контрольная лампа «Проверка двигателя» не будет блестеть. Это поможет только замену контроллера стерильного скорости.

Как уже упоминалось выше, контроллер позволяет изменить подачу воздуха. Если вы знакомы с топливной системой VAZ 2110, вы знаете, что смесь создается в рампе. Там сохраняется определенное давление, которое достаточно для инъекции бензиновой смеси хорошего качества для камеры сгорания. Довольно сложно отрегулировать воздух.

Особенно, когда дроссель полностью закрыта

Обратите внимание на то, что он использует простаистый регулятор двигателя VAZ, прогревающийся до рабочей температуры. На самом деле, нет «сосания» рычага в инъекционных двигателях

Следовательно, регулирование подачи воздуха происходит только с помощью регулятора на холостом ходу. Эта функция представляет собой стерильный регулятор вращения ВАЗ 2110.

Это не работает во время вождения.

Как работает регулятор?

При включении зажигания панель перемещается на режим ожидания. Он простирается до конца. В то же время он основан на специальной дыре в команде дроссельной заслонки. Затем поршень возвращается в исходное положение. Таким образом, контроллер откалиброван.

Во время работы двигателя большее или меньшее количество регуляторных шагов вызывает изменение объема воздуха, который течет через эту калибровочную крышку. В этом случае такое количество воздуха, в котором нормальная работа двигателя может быть достигнута на топливный рельс.

Вот как стерильный регулятор скорости в ВАЗ 2110 и любой другой автомобиль. Размеры этого устройства очень мало, он легко падает в ладонь. В нем есть три основных элемента. Прежде всего, это шаговый двигатель. Во-вторых, это стержень, на котором расположена иглы в форме конуса.

Стоит отметить, что регулятор скорости холостого хода VAZ 2114 с точки зрения действий аналогичен всем устройствам этого типа. Конечно, будет много проблем, если вдруг проходит регулятор холостого оборота или начать работать неправильно. Могут возникнуть симптомы, такие как спонтанные изменения в вращении коленчатого вала.

Например, внезапное увеличение или уменьшение оборота происходит. Если вы начнете холодный двигатель, и в то же время оборот не увеличивается, можно считать, что клапан холостого хода неэффективен. Также стоит отметить, что после включения света или нагрева оборот холостого хода не следует уменьшаться. Кроме того, при выключениипередач, двигатель часто глохнет.

Например, при переключении на другую передачу или при остановке.

Диагностика РХХ

Чтобы проверить регулятор холостого хода ВАЗ 2110, нужно подготовить машину к ремонту. Первым делом нужно отсоединить шайбу, через которую регулятор подключается к электросети. Затем проверьте наличие напряжения. В розетке два провода и на них должно быть напряжение.

Конечно, делать это нужно при включенном зажигании. Если напряжение слишком низкое, причина, скорее всего, в зарядке аккумулятора. В случае полного пропадания напряжения неисправность должна быть обнаружена в электронном блоке управления или в цепи питания регулятора холостого хода.

Затем проверьте сопротивление между выводами самого контроллера. В среднем это сопротивление должно составлять 53 Ом. Затем вы можете разобрать датчик, подключить его к клеммной колодке, а затем подключить источник питания.

Лучший датчик положения дроссельной заслонки ВАЗ 2110-12

  1. Проблемы на холостом ходу, которые уже описаны выше.
  2. При выключении передачи во время движения автомобиля двигатель иногда глохнет.
  3. При наборе скорости проявлялись рывки, особенно при плавном разгоне.
  4. Плавают обороты холостого хода практически на всех режимах работы двигателя.
  5. Может загореться лампа “CHECK ENGINE”, но это не обязательное условие при поломке ДПДЗ.
  1. Включить зажигание и измерить напряжение между “массой” и выводом ползунка (чтобы не отключать разъемы, провода можно проколоть тонкими иглами). Показания вольтметра должно быть не более 0,7В.
  2. Поворачивать рукой пластмассовый сектор, полностью открыть дроссельную заслонку и снова измерить напряжение. Должно быть более 4В.
  3. Выключить зажигание, отсоединить разъем, подключить омметр между выводом ползунка и любым из двух оставшихся.
  4. Медленно поворачивать сектор рукой, следить за показаниями стрелки.
  5. На всем диапазоне рабочего хода не должно быть скачков. В противном случае нужно заменить ДПДЗ.
  1. Стерлось напыление основы в начале хода ползунка. В результате получить линейного повышения напряжения выходного сигнала не получится.
  2. Другой причиной сломанного ДПДЗ может быть подвижный сердечник с контактами ползунка. Сломанный один из наконечников вызывает задир на подложке, что привело к поломке двух других. В результате получаем отсутствие контакта ползунка с резистивным слоем.
  1. Пленочно-резистивный ДПДЗ, которые устанавливал завод изготовитель (дешевые, имеющие как правило не большой срок службы)
  2. Бесконтактный ДПДЗ (более высокая цена и больший ресурс работы). Работа датчика основана на магниторезистивном эффекте. Цена бесконтактного ДПДЗ на ВАЗ около 500р. Кстати тест (обзор) ДПДЗ сделал сайт ЗаРулем.
  1. Какой датчик Вы купили ?
  2. Впечатления и замечания по работе ДПДЗ ?
  3. Сколько отслужил прошлый ДПДЗ ?

xn--2111-43da1a8c.xn--p1ai

Принцип работы РХХ ВАЗ-2110

Рассмотрим принцип работы регулятора ХХ. Этот элемент входит в конструкцию дроссельного узла, которым осуществляется дозирование воздуха, поступающего в цилиндры.

При отпущенной педали газа заслонка дроссельного узла перекрывает основной канал поступления воздуха. Чтобы обеспечить работу мотора при таком положении заслонки, в корпусе дроссельного узла проделан дополнительный канал небольшого сечения, по которому воздух подается в цилиндры, обходя заслонку. Регулятор холостого хода предназначен для изменения сечения дополнительного канала, что позволяет ЭБУ поддерживать обороты независимо от условий.

Функционирует все так: регулятор ХХ при закрывании дроссельной заслонки приоткрывает обходной канал. С помощью датчика массового расхода воздуха определяется количество воздуха, поступившего через дополнительный канал. На основе этой информации ЭБУ регулирует количество впрыскиваемого топлива. Используя данные с других датчиков, блок управления определяет обороты коленчатого вала и, если они не соответствуют норме, посылает импульс на РХХ, чтобы путем изменения сечения канала стабилизировать работу мотора.

Роль устройства

На инжекторных двигателях, которые устанавливаются на ВАЗ 2110, регулятор ХХ служит для контроля за стабильной работой силового агрегата. Вряд ли вас приятно удивит ситуация, при которой начнут плавать обороты на холостом ходу, то и дело автомобиль будет глохнуть.

Некоторые не знают про еще одну очень важную роль датчика холостого хода — прогрев силового агрегата в случае пониженной температуры воздуха.

Принято считать, что при наличии инжектора, прогревать двигатель нет необходимости. Мнение ошибочное. Не перенапрягайте двигатель, а сперва дайте ему некоторое время поработать без повышенных оборотов. Это положительно скажется на надежности и сроке службы мотора.

Расположение

Внешне РХХ выглядит достаточно просто. Он представляет собой с виду небольшой электродвигатель. В его конструкцию включены три детали:

  • Шаговый электродвигатель;
  • Пружина;
  • Шток с иглой на конце.

А располагается искомый регулятор возле механизма, который отвечает за изменение положения дроссельной заслонки. Сложной системы крепления не предусмотрено. Для демонтажа нужно просто демонтировать крепежные болты.

Как он работает

Функция РХХ заключается в регулировании количества подаваемого топлива. Он может сообщить о необходимости увеличить или уменьшить количество. Важный нюанс заключается в том, что выполняет датчик свои функции непосредственно при включении холостых оборотов.

Само действие увеличения или уменьшения происходит за счет выдвигания или втягивания иглы на конце штока. Игла отвечает за перекрытие ил открытие в необходимой степени специального канала.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

Подделка и оригинал

На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
На подделках пружина выполнена в белом цвете и обладает более частой навивкой

В оригинале навивка реже, а сама пружина черная.
Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок. Плюс толщина больше.
Присмотритесь к наконечнику

В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Плюс толщина больше.
Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Разница в коробках

Виды и конструкции РХХ

Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

Существуют несколько разновидностей подобных датчиков:

  1. На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
  2. Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
  3. Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

С этим читают

Симптомы неисправности датчика

Надежность работы топливной системы автомобиля во время холостого хода напрямую зависит от состояния регулятора. ВАЗ 2112 не имеет системы электронной самодиагностики, из-за этого на приборной доске не высвечивается предупреждений о возникающих сбоях. Определить наличие дефекта возможно по следующим симптомам:

  • после прогрева мотора количество оборотов не увеличиваются;
  • двигатель резко прекращает работу;
  • плавные обороты во время холостого хода;
  • машина плохо стартует, даже при нажатии на педаль газа;
  • при включении приборов, потребляющих большое количество энергии (фар, печки, магнитолы и т.д.) понижаются обороты;
  • мотор глохнет, если включена нейтралка или при переключении скоростей во время движения.

При появлении перечисленных симптомов можно сделать вывод, что в датчике ХХ неисправны отдельные детали или на них появился слой ржавчины. Тогда его необходимо заменить.

Методы тестирования устройства

Для тестирования датчика холодного хода на работоспособность нужно отсоединить от него штекер с кабелями и присоединить мультиметр в режим вольтметра. Далее проверяется напряжение, поступающее на РХХ.

Минусовой щуп тестера подключают к массе (корпусу двигателя), плюс на снятую колодку к выводам А и D. После включения зажигания проверяются значения, выдаваемые на датчике ХХ, напряжение не должно быть ниже 12 В.

При меньших значениях причина может быть в разряженном аккумуляторе, отсутствие напряжения говорит о разрыве в цепи.

Сначала проверяется электрическая цепь в целом, потом управляющий блок. Если неисправностей не выявлено, проверяют регулятор хода вхолостую. Подключают клеммы мультиметра, установленного в режим омметра, к выходам колодки. Схема подключения следующая:

  1. Изначально проверяют выходы А и В, потом С и D. При исправном устройстве показания должны быть равны 53-54 Ом.
  2. На следующем этапе проводят замеры на выходах А и D, В и С. Сопротивление близко к бесконечному – это норма.

Есть еще один способ проверки. Датчик снимается с авто, к нему присоединяется колодка. Пальцем нужно нажимать на иглу и следить за ее движением. Когда включается/выключается зажигание, на исправном устройстве игла начинает двигаться.

Иногда для восстановления работоспособности датчика ХХ достаточно его снять и почистить специальными средствами, например, очистителем карбюратора в баллонах или WD-40. На ватную палочку наносится средство, и тщательно обрабатываются контакты. Если много масляных пятен и грязи, средством чистится весь дроссельный узел. После чистки все детали должны хорошо просохнуть.

Как снять и заменить ДХХ: подробная инструкция

Если выявилось, что неисправен датчик холостого хода, то его нужно заменить новым. Процедура замены датчика несложная и по силам даже начинающему автолюбителю. Нужно заранее приобрести датчик. Для ВАЗ 2112 подходит РХХ с артикулом 2112-1148300.

Приобретать изделие лучше в специализированных магазинах

При покупке нужно обращать внимание качество нанесения шрифта и наличие голограмм, чтобы избежать подделки. Резиновая прокладка на оригинале красноватого оттенка, расстояние от корпуса до кончика иглы ложно быть 23 мм

На детали не должно быть механических повреждений, зазоров, люфтов, все элементы надежно соединены.

Для откручивания креплений понадобится крестообразная отвертка. Процесс замены представляет собой последовательность шагов:

  • Сначала нужно обесточить автомобиль, сняв отрицательную клемму с аккумулятора.
  • Затем нажимают на пластиковый фиксатор, отсоединяют колодку проводов и убирают ее в сторону, чтобы не мешала работе.

Затем с помощью отвертки выкручивают два болта,но не до конца. Окончательно выворачивают крепления руками, чтобы они не упали и не потерялись.

  • Далее вынимается неисправный датчик, зачищается посадочное место от пыли и загрязнений. Чтобы они не попали в отверстие.
  • Перед установкой нового устройства следует смазать моторным маслом уплотнительную резинку. Новый РХХ вставляют в отверстие пока он плотно не войдет.

Устройство закрепляют болтами. Затем присоединяют штекер с проводами, и подключают аккумулятор.

После окончания процедуры выполняют калибровку. Никаких усилий прилагать не нужно, всю калибровочную работу делает электронное реле. Нужно включить зажигание и дать поработать мотору несколько минут.

После замены и калибровки оборот должны быть стабильными, не плавать, то увеличиваясь, то уменьшаясь. Силовой агрегат должен работать без сбоев. На холостым ходу коленвал должен вращаться в пределах 0,8±0,05 тыс.

об/мин.

Замена датчика холостого хода на ВАЗ 2112

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
