Ремонтируем модуль зажигания на ВАЗ-2112 своими руками

Замена модуля зажигания ЭСУД на ВАЗ 2110 и Богдан

Электронная система включает в себя множество электрических узлов и элементов, в число которых входит и катушка зажигания.Модуль зажигания — это электрическое устройство, которое преобразует импульсы амплитудой 12В в высокое напряжение, для образования искры между электродами свечей. Модуль 8-клапанного двигателя ВАЗ рассчитан на подключение 4-х свечей.

Часто модуль выходит из строя и половина цилиндров перестают работать вовсе или работают с пропусками воспламенения.

Снятие модуля зажигания

Процесс снятия МЗ у Вас не займет много времени. Но если Вы решите самостоятельно его отремонтировать, то запаситесь временем и терпением. Итак, приступим:

Отключаем минусовую клемму аккумулятора, чтобы обесточить бортсеть автомобиля ВАЗ 2110. Затем снимаем пластиковую крышку с двигателя, если она имеется.
Отключаем и снимаем высоковольтные провода от свечей зажигания.
Снимаем их и с модуля зажигания

Обратите внимание на нумерацию проводов. Запомните ее чтобы не перепутать при установке.
Номера цилиндров также обозначены на корпусе модуля зажигания.
Отключаем от МЗ разъем жгута проводов, которые идут от контроллера.
Модуль крепится к кронштейну с помощью трех гаек

Открутите их. В некоторых случаях модуль может быть расположен спереди двигателя. Крепления при этом организовано точно такое же.
И, наконец, модуль можно снять с двигателя автомобиля ВАЗ 2110.

Установка модуля зажигания

Установка МЗ обратно на автомобиль ВАЗ 2110 выполняется в обратном порядке. Внимательно установите высоковольтные провода, не путая их местами. Также рекомендуем проверить исправность изоляции высоковольтных проводов. Их рекомендуется менять каждые 3-4 года.

Ремонт модуля зажигания своими руками

ВЫ можете попытаться отремонтировать модуль зажигания двигателя ВАЗ 2110 самостоятельно. Для этого желательно обладать небольшими навыками в электронике. Если Вас это не пугает, то пробуйте.

Стандартная катушка зажигания состоит из двух модулей: Собственно 2 катушки, которые генерируют высоковольтные импульсы на пары свечей и двухканального коммутатора.

На практике встречаются две принципиальные схемы модулей, приведенные ниже.

Схема модуля зажигания 3071/307 (1.3 Li)

Схема модуля зажигания 42.3705 (2112-3705010-02)

Ниже иллюстрированная инструкция по ремонту модуля зажигания на двигателях 2110-2111.

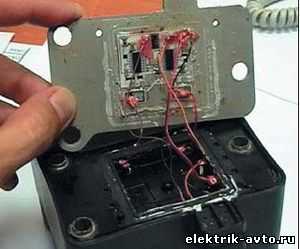

Итак, открываем алюминиевую крышку модуля с помощью плоской отвертки.
Внутри Вы обнаружите печатную плату с небольшим количеством элементов. Это сам коммутатор. Первым делом необходимо удалить силиконовый защитный слой, которым он покрыт. Частая неисправность модуля — обрыв алюминиевых проводов, которым плата подключена к контактам.
Отрываем все используемые проводочки, взамен них будем использовать многожильный провод, например от компьютерной мыши.
В схеме применяется две микросхемы L497D1 фирмы «SGS-THOMSON» и два мощных транзистора типа BU931

Обращаем ваше внимание на тот факт, что контакты для пайки малопригодны, т.к. сделаны из алюминия

Их следует паять с помощью специального флюса.
С помощью флюса припаиваем провода к плате. Припаять провода к коллекторам транзисторов будет сложнее, они покрыты специальным металлом, который трудно поддается пайке.
Припаиваем по возможности более короткие провода к контактам в модуле.
Места пайки покрываем лаком (например, для ногтей).
Проверяем и собираем модуль. Можно покрыть его автогерметиком для гидроизоляции электроники.

Если модуль после всех этих манипуляций не заработал, то следует искать причину в исправности элементов электроники. Можно попробовать заменить микросхему L497D1, которая стоит не более 100 руб. Транзистор BU931 можно заменить на отечественный КТ848А, он дешевле но больше по габаритам.

Принцип работы

Как проверить модуль зажигания? Для проверки этой системы необходимо знать, как она работает. Знание принципов работы поможет вам правильно проверить все компоненты. Также вы сможете своевременно заметить проблему.

Основная задача модуля – формирование высоковольтного импульса, который в свою очередь подается на свечи зажигания. Для обеспечения полноценной работы двигателя модуль выдает 2 искры одновременно. Одна из них попадает в цилиндр, где заканчивается такт сжатия, другая идет на другую свечу, где происходит такт выпуска. Катушек обычно 2.

К одной из них подключаются свечи 1-го и 4-го цилиндра, к другой подключен 2-й и 3-й. Питание осуществляется от плюсового провода бортовой сети, минус подключается с корпуса. Если рассмотреть подробнее, то можно заметить, что катушки представляют из себя высоковольтные трансформаторы.

Вместе с парой катушек работает такое же количество управляющих блоков. На каждом трансформаторе имеется 2 вывода для свечей. Все компоненты расположены в пластиковом корпусе.

В сборе прибор весит около килограмма, тут все зависит от конкретной модели. Модуль соединяется со свечами посредством высоковольтных проводов. Это обеспечивает качественную передачу импульса, необходимого для возникновения искры. Иногда модуль смонтирован прямо в блоке управления двигателем.

В связи с этим иногда неисправность ЭБУ принимают за отказ модуля зажигания. Работать модуль может практически в любых условиях. Допустимый температурный диапазон от -40° до +130°.

Катушки зажигания в электронной схеме Лада Приора

Система зажигания на Приоре отличается от привычной традиционной схемы карбюраторных моделей. На старых машинах стояла одна катушка зажигания, а непосредственным распределением импульсов на свечки зажигания занимался трамблер, который еще требовалось правильно настроить. На инжекторных моделях машин с электронным впрыском топлива для каждого цилиндра имеется своя, индивидуальная катушка зажигания, которая подает импульс на свою свечку, для своего цилиндра.

Управляет всем процессом ЭБУ, электронное бортовое устройство, напрямую от которого сигнал идет на КЗ. Для того, чтобы правильно руководить процессом впрыска и вовремя подавать сигнал на электрический импульс ЭБУ использует данные со следующих датчиков:

  • ДПК — учитывая положение коленчатого вала двигателя он подает импульс в ЭБУ;
  • датчик фаз — он сигнализирует о положении распредвала, профессионалы называют его датчиком синхронизации;
  • тахометр — с него на ЭБУ поступает сигнал с какой частотой вращается коленвал;
  • ДМРВ — за счет измерения расхода воздуха через воздушный фильтр, определяет нагрузку на двигатель в данный момент времени;
  • ДТОЖ — определяет температуру двигателя;
  • ДТ — датчик детонации, его показания влияют на угол опережения зажигания.

При стандартных условиях по сигналу ЭБУ цилиндры работают в следующем цикле — 1 — 3 — 4 — 2. То есть импульс на искру поступает в тех цилиндрах, в которых заканчивается цикл сжатия, перед открытием клапана впрыскивается топлива и идет разряд, происходит детонация и цикл продолжается.

Катушка зажигания в общей системе зажигания играет роль преобразователя низковольтного напряжения от бортовых систем питания, аккумулятора или генератора, в высоковольтное. Конкретно на Приоре, она по сигналу ЭБУ генерирует высоковольтный электрический импульс на свече зажигания.

Катушка зажигания на ПриоруКонструктивно индивидуальная катушка зажигания отличается от общей КЗ:

  1. Первичная обмотка, через которую протекает постоянный ток, находится внутри вторичной обмотки.
  2. Внутри первичной обмотки находится внутренний сердечник, а внешний — вокруг вторичной обмотки.
  3. Высокое напряжение, до 40 кВт, которое образуется во вторичной обмотке, передается на свечку зажигания не с помощью высоковольтных проводов, как на карбюраторных машинах, а через наконечник, который состоит из стержня высокого напряжения, пружины и оболочки, имеющей изолирующие свойства. Кроме того стоит диод, для быстрого отсекания высоковольтного импульса.

Какой-то единой, унифицированной маркировки индивидуальные катушки зажигания не имеют. У каждого производителя есть своя система обозначения электронных деталей. Поэтому надо исходить из того, какие КЗ пользуются у владельцев Приоры наибольшим спросом.

Одним из самых востребованных брендов является BOSCH. Эти катушки зажигания имеют маркировку — 0 221 504 473 (встречаются также 0 221 504 461). Считается, что такие катушки должны без отказов проходить 100 тысяч километров, хотя по факту это не всегда так.

Очень часто это происходит из-за большого количества контрафактных запасных частей на автомобильном рынке. Достаточно поинтересоваться сколько стоит катушка зажигания на Приору. Цена в 1150 рублей не самая высокая, а крупным оптом их продают по 850 рублей за штуку. Конечно это лакомый кусок для дельцов из гаражных мастерских.

Интересен в этом смысле опыт, которым делится один из специалистов, специально изучавший этот больной вопрос. Он рассказывает, чем отличается оригинальная ИКЗ от поддельной. Была у него Приора, как проверить катушку зажигания привел нам примеры:

  1. Под кожухом находится пластмассовый корпус.
  2. Имеется знак «молния», как обозначение высокого напряжения, возле крепежной буксы.
  3. Поверхность штекера идеально обработана, шрифт на нем четкий, наносится с помощью лазера, поэтому виднеются незначительные оплавления.
  4. Номер завода обведен овалом.
  5. Контактная пружина имеет плотные витки, сделанные заводским автоматом.
  1. Корпус выполнен из металла.
  2. Отсутствует знак «молния».
  3. Поверхность штекера грубо обработанная, надписи нанесены штемпелем, на резиновом наконечнике отсутствует дата изготовления, номер изделия и фирменный знак Бош.

Признаки неисправности модуля

Признаки неисправного модуля зажигания на ВАЗ-2110 всегда ощущаются остро:

  • неуверенный запуск двигателя или отказ при запуске;
  • провалы при резкой смене оборотов;
  • высокий расход топлива;
  • не работают два цилиндра, двигатель лихорадит;
  • отсутствие динамики;
  • резкое падение мощности;
  • падение мощности и тяги после прогрева.

Прочие неисправности

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

  1. Проверяем свечи . Для этого выкручиваем их, надеваем колпачки, укладываем на головку блока и прокручиваем двигатель стартером. На всех свечах искра должна быть стабильной. Нерабочие свечи заменяем и повторяем проверку. Ни в коем случае нельзя прокручивать двигатель стартером со снятыми высоковольтными проводами. Это приведёт к пробою в крышке модуля зажигания.
  2. Проверяем высоковольтные провода . Снимаем колпачки и через изолятор держим контакт провода на расстоянии 10-15 мм от головки . При исправных проводах искра должна пробивать это расстояние бодро и уверенно. Дальше проверяем провода на сопротивление. Исправный провод должен иметь номинальное сопротивление 7-10 кОм. Любое отклонение от этого значения говорит о необходимости замены всего комплекта высоковольтных проводов.
  3. Проверяем колпачки на пробой .

Также смотрим колодку и особенно входящие в неё провода.

Кроме того, проверку свечей и проводов лучше проводить на прогретом моторе, поскольку полумертвый модуль зажигания может некоторое время работать на холодную, а при нагреве отказывать. Также нужно быть уверенным в том, что все датчики работают исправно. Об этом может сказать код ошибки или лампа Check Engine.

Алгоритм проверки модуля зажигания на ВАЗ-2110

Проверку начинаем с подключаемой к модулю колодки.

Для проверки модуля нам пригодится только мультиметр и понадобится минут 15-20 времени . Сделать это довольно просто, главное, придерживаться алгоритма и знать номинальные значения рабочего модуля:

  1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ . Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
  2. Проверяем импульсы с ЭБУ на колодке проводов . Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
  3. Проверяем сопротивление на вторичных обмотках катушек . Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
  4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом . Отклонение не допускается.
  5. Проверяем модуль на короткое замыкание . В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Как проверить катушку зажигания на Приоре

Одним из основных признаков неисправности в ИКЗ Приора является троение двигателя. Поскольку катушки на Приоре индивидуальные, то и не работать будет только один цилиндр, то есть будут проявляться признаки троения на силовом агрегате. Это, конечно, не стопроцентный диагноз, но повод к тому, чтобы была произведена проверка катушки зажигания Приора вполне достаточный.

Проверка катушки зажигания мультиметромДля того, чтобы снять катушку зажигания необходимо:

  • приготовить торцовый ключ на «10»;
  • отсоединить аккумулятор;
  • снять кожух прикрывающий двигатель;
  • отжать пластиковый фиксатор и отсоединить колодку с проводами от вывода катушки;
  • вывернуть болт крепления КЗ ключом на «10»;
  • вытащить КЗ из свечного отверстия.

После того как катушка извлечена надо провести ее внешний осмотр. Не должно быть микротрещин, оплавлений или потеков на резиновом колпачке и корпусе. Возможно только небольшое подкопчение. Проверка электрической части возможна несколькими способами.

В комплекте с исправной свечой зажигания проверить устройство на «искру» об корпус автомобиля. Если искры нет, то очень вероятно, что КЗ отказала. В этом случае желательно проверить зазор в свечах зажигания, Приора может работать неустойчивой во время движения.

При проверке КЗ на искру необходимо работать в резиновых перчатках и проявлять особую осторожность не допуская контакта телом или другим инструментом с корпусом машины или двигателя.Катушка вырабатывает ток высокого напряжения от 20 до 40 кВт

  • Можно снятую катушку поставить на исправный цилиндр другого автомобиля и проверить в движении. Отказавшая КЗ себя сразу проявит.
  • Проверить КЗ инструментальным способом.

Главными врагами катушки зажигания являются высокая температура или перегрев, из-за которых образуются микротрещины на колпачке и корпусе, а также коррозия, то есть влага, кроме того плохо влияет на состояние КЗ частое включение замка зажигания без запуска двигателя и длительная нагрузка при неудачном запуске. Автомобильные электрики рекомендуют почаще чистить места крепления КЗ от пыли и влаги, проверять плотность крепления всех проводов, особенно высоковольтных, а также менять КЗ по истечении гарантийного срока, независимо от того, проявляют они признаки неисправности или нет.

NaDomkrat.ru.

Родной МЗ с 2002 года стоял

мз омега 2010-го года

мз омега 2010 годНедавно возвращаясь домой у меня на моей 12- ке отказали два цилиндра 2 и 3, сразу поняв ( т.к. на прошлой 10-ке менял его 3 раза), что это МЗ( модуль зажигания), полез под капот. Осмотрев всё и нажав на модуль зажигания, появилась искра и на 2 и на 3 цилиндрах. Ну думаю пора покупать новый, залез в интернет и наткнуля на интересную статьюwww.autoelectric.ru/advices/ignition/ignition.htm, там один мужичёк рассказал как у него было тоже самое и он просто взял и перепаял модуль, ну и я решил тоже попробовать. Сходил в магазин купил флюз для алюминия, провод и герметик abro . Затем пришёл домой вскрыл модуль и принялся за дело. Сначало убрал бесцветный силикон с мест контактов, зачистил и припаял провода к плате, но не без трудностей, пришлось греть всю алюминивую подставку с платой на плите и быстро паять, иначе никак( смотри статьюwww.autoelectric.ru/advices/ignition/ignition.htm) затем припаял по схеме в корпус модуля провода, намазал контакты лаком для ногтей, корпус намазал герметиком и закрыл. Через пол часа пошёл поставил и завёл. Работает! Так я съэкономил 1500 рублей) .

Продолжу тему, нашёл ещё два модуля зажигания от старой десятки, покупал в 10 году, менял 3 раза, когда вскрыл, то был удивлён, что со временем стали делать запчасти не лучше, а даже хуже, если в модуле 2002 года стояла хоть какая то защита на плате и сделана была на микросхемах, то здесь её просто вообще небыло, стояло два транзистора и больше ничего почти, перепаял и ничего не изменилось, на первом 2 цилиндра не работало, на втором один. Не покупайте модули от омеги!

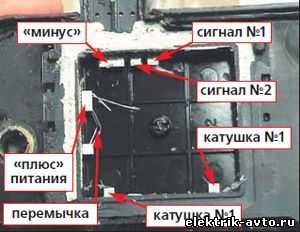

если кому нужна распиновка мз на транзисторах:Сверху справа заклёпка к алюминиевой пластине — это масса (-12В). На платке в верхнем ряду “сигнал-1” и “сигнал-2”. Под силовыми транзисторами “катушка-1” и “катушка-2”.

+12В некуда цеплять (т. е. идёт только на катушки).

ЗЫ: схема платки очень тупая и беззащитная.

  • remont-avto.uef.ru
  • remont-avto.uef.ru
  • www.drive2.ru

Замена замка зажигания ВАЗ 2110

Замена замка на новый, нужна лишь в том случае, если он уже вообще перестал работать или же возникла достаточно серьезная поломка, во всех остальных случаях можно обойтись заменой вышедших из строя деталей.

Самые распространенные причины замены:

  • если автомобиль подвергался угону;
  • если произошла утеря ключа;
  • поломка контактной группы.

Инструкция по замене замка зажигания:

  1. Для проведения такой процедуры нужно использовать специальные болты с отрывными головками, некоторые автомобилисты рекомендуют их заменить двадцатимиллиметровыми болтами М6, которые быстрее снимаются при повторном ремонте;
  2. Для ослабления затяжки болтов вам нужно будет зубило, в процессе использования нужно быть крайне осторожным, чтобы не сломать головку от болта;
  3. Непосредственно перед заменой замка зажигания, нужно вставить в него ключ и повернуть в положение «I», чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, находилась в корпусе замка.
  4. Затем можно поставить замок зажигания на рулевую колонку и закрепить его скобой, также зажать болтами для крепления.
  5. После изъятия ключа из замочной скважины, нужно проверить работает ли механизм блокировки рулевого вала. Если фиксатор вала не сработал, то потребуется отрегулировать положение замка зажигания на рулевой колонке, до того момента, пока защелка не войдет в паз на рулевом валу.
  6. Когда механизм блокировки нормально работает работать, то с помощью накидного ключа на «10» окончательно нужно затянуть крепящие болты.

В конечном итоге хотелось бы отметить, что ремонт замка зажигания ВАЗ 2110 не очень сложный в исполнении, достаточно лишь постараться, и каждый сможет выполнить простой алгоритм действий дабы справиться с поставленной задачей.

Проверка модуля зажигания ВАЗ-2112 своими руками

Внутри модуля зажигания находится вот такая платаЯсно, что речь идёт о двигателе 21120 и о модуле зажигания 2112-3705010. Кстати, в артикулах будут идти ещё две цифры – они означают фирму-изготовителя.

Все элементы системы зажиганияК разъёму модуля подводятся четыре провода:

  • Сине-красный – питание +12;
  • Коричневый – «масса»;
  • Бело-голубой – сигнал для свечей 1 и 4;
  • Серо-красный – свечи 2 и 3.

Сначала проверьте, что на модуль подаются все напряжения:

  1. Выключаем зажигание, отключаем разъём;
  2. Переводим ключ в положение I;
  3. Щуп стрелочного вольтметра подключаем к «минусу» АКБ;
  4. Вторым щупом (плюсовым) находим контакт «+12V» в разъёме;
  5. На каждом управляющем контакте стрелка покажет «почти 0»;
  6. При работающем стартере значения должны увеличиться, оставаясь при этом меньше 0,7 В.

На обоих управляющих контактах напряжение должно быть одинаковым. Допустим, проверка разъёма не выявила ошибок. Дальше будем искать причину в самом модуле.

Тестер ЦНТ-СПМЗ

По рекомендации завода, на автомобилях ВАЗ-2112 проверять на необходимость ремонта модуль зажигания надо тестером, который называется ЦНТ-СПМЗ. Комплект состоит из генератора и модуля разрядников.

ЦНТ-СПМЗ, версия 3Если же тестера под руками нет, попробуем изготовить его сами. Только модуль зажигания всё же придётся снять, отвернув три гайки «на 10». Сначала отключают АКБ, затем – провода свечей и разъём. Кстати, на проводах нанесены цифры, соответствующие цифрам на модуле (см. видео).

Самодельный испытательный стенд

В качестве разрядника автолюбители используют блок свечей с удалённым контактом «ноль». Лучше, всё же, купить разрядник ЦНТ-РК-2 или РК-1.

Самодельный разрядникУправляющие импульсы на модуль подаются через резистор, сопротивление которого – 1-2 кОм. Если управляющий вход подключать без резистора, электроника выходит из строя. Можно даже собрать генератор, состоящий из двух микросхем NE555. Но это – для любителей паять.

None При использовании блока ЦНТ-РК один сдвоенный разрядник подключают к выводам 2-3, а второй – к контактам 1-4. «Нулевой» отвод разрядника соединяют с «общей массой».

Проверка модуля мультиметром

Сопротивление катушек в модуле можно померить стрелочным, но не цифровым омметром. Включаем омметр между выводами 1-4, затем – между 2-3, и получаем одинаковый результат. Учтите, что у разных изготовителей сопротивление отличается:

  • 2112-3705010-02 (завод АТЭ-2, Москва) – 5-6 кОм;
  • 2112-3705010-12 (СОАТЭ) – 12 кОм.

И т. д. Есть нюанс: индуктивность у катушек – большая, и при подключении омметра иногда проскакивает искра.

Не прикасайтесь к выводам двух щупов одновременно. А иначе убить – не убьёт, но будет неприятно.

Модуль зажигания ваз 2110 – ремонт своими руками

Прежде чем вести речь непосредственно про восстановление модулей зажигания, устанавливаемых на ваз 2110, ваз 2114, ваз 2114 и пр., имеет смысл вспомнить про принцип работы системы зажигания, используемой на данных моделях автомобилей.

 Традиционно в системах зажигания указанных автомобилей устанавливаются модули, состоящие из двухканального электронного коммутатора, предназначенного для управления двух катушек зажигания. Что касается самого контролера, то он управляет зажиганием на основе информации о текущем режиме работы двигателя, получаемой от соответствующей группы датчиков. В связи с тем, что цилиндры двигателя объединены  попарно (1-4 и 2-3), образование искры создается в двух цилиндрах одновременно: в цилиндре на этапе сжатия – рабочая искра, а в цилиндре  с тактом выпуска – холостая искра. Ниже приведена типовая схема модуля зажигания ваз 2110, где на контакт D подаётся питающее напряжение +12В, а на контакты А и В поступают управляющие сигналы с контроллера.

 Отдельного упоминания заслуживают типичные отказы модуля зажигания, которые могут проявляться в провале оборотов двигателя при резком нажатии на педаль газа, общей потери мощности, подергивании автомобиля во время разгона и пр. В качестве предварительной диагностики модуля зажигания можно выполнить ряд несложных проверок:

  •  выкрутите и осмотрите свечи – если модуль зажигания (МЗ)  обеспечивает низкую мощность искрообразования, то на свечах будет черный нагар;
  • отсоедините от МЗ высоковольтные провода и при помощи омметра замерьте сопротивление между 1-ым и 2, 3, 4-ым выводами модуля. Показания должны быть в пределах 5,5 – 6,5 Ком. Слишком низкое сопротивление может свидетельствовать о наличии короткого замыкания во вторичной обмотке.

 При такой и прочих неисправностях модуль зажигания подлежит замене, однако практика показывает, что, во многих случаях, этот далеко не самый дешевый блок удается успешно отремонтировать.  Для выполнения ремонта модуля зажигания необходимо выполнить следующие технологические операции.

 Прежде всего, следует отделить от модуля алюминиевую пластину, расположенную с задней стороны модуля. Сделать это можно при помощи обычной отвертки, предварительно зажав модуль в тиски. Как правило пластина отрывается без особых усилий. Вместе с ней отрываются и достаточно слабые провода соединяющие трансформатор с внутренним разъемом (кстати, низкая надежность пайки этих проводов и является причиной большинства отказов модуля)

Обращается внимание, что некоторые внутренние соединения на плате выполнены также очень тонкими проводами и следует быть аккуратным, чтобы их не оборвать

Внутренний объем модуля заполнен желеобразным герметиком, который легко удаляется щеткой с достаточно жесткой щетиной. На самой же плате хорошо видны основные элементы, а именно два транзистора, две коммутирующие микросхемы, а также несколько резисторов и конденсаторов.

 Как уже упоминалось выше, чаще всего к неисправности МЗ приводят обрывы соединительных проводов между платой модуля и его корпусом, соответственно и ремонт будет заключаться в восстановлении всех электрических соединений (с заменой проводов на более надежные).

 Необходимо учитывать, что внутренние контакты МЗ выполнены из алюминия, поэтому для их пайки следует заранее позаботиться о наличии специального флюса. Определенную сложность представляет припаивание проводов к выводам транзисторов (пластина рассеивает тепло паяльника).

 Как бы то ни было, но при некотором старании и терпении пайка вполне возможна и выполняется она следующим образом:

  •  В первую очередь новые провода припаиваются к плате. Старые проводки лучше полностью удалить. Для облегчения пайки (исключения теплового рассеивания) пластину можно разогреть на электроплитке;
  •  На втором этапе провода припаиваем к контактам самого модуля, стараясь, чтобы соединительные провода были как можно короче;
  •  Места пайки покрываем техническим лаком;
  •  После того, как лак высох, проверяем отремонтированный модуль на работоспособность;
  •  Если работа МЗ не вызывает нареканий, аккуратно заправляем внутрь его корпуса соединительные провода и скрепляем две половинки устройства обычным герметиком.

 Отремонтированный таким образом модуль зажигания способен проработать еще очень долгое время.

Проверка несправности катушки зажигания на Приоре

Любой современный автомобиль и Лада Приора в частности состоит из кузова, как формообразующей платформы и множества агрегатов и систем, особым образом установленных в этот кузов, которые в совокупности создают индивидуальную модель машины. Одна из таких систем — это система зажигания.

От правильной ее установки, высокого качества деталей и достаточной совместимости с другими объектами автомобиля зависит устойчивый запуск и четкая, бесперебойная работа всего двигателя. Ведь именно через элементы этой системы — катушки зажигания и свечи подается высоковольтный импульс в виде искры для поджига впрыскиваемого в камеру цилиндра топлива.

Как заменить модуль зажигания на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как пойти в автомагазин за новым модулем, обязательно посмотрите маркировку на старом, да и вообще запомните на будущее, практически на всех автомобильных деталях есть маркировка и поэтому перед покупкой новых деталей, обращайте на маркировку которая нанесена на старых и по той же маркировки и покупайте новые запчасти. Так вот вернёмся ближе к теме, на модуле тоже есть некие маркировки, поэтому перед походом в автомагазин просмотрите какие они и выпишите на листок или же ещё куда ни будь, а уже в магазине покуйте на свой автомобиль новый модуль именно такого же типа как и старый модуль!

Снятие: 1) В самом начале операции, хотя многие автовладельцы даже этим и пренебрегают, обязательно нужно отсоединить «минусовую» клемму от вывода аккумуляторной батареи, просто для того чтобы вдруг от влаги или же от чего ни будь ещё, не произошло короткое замыкание которое могло бы погубить проводку в вашем автомобиле. (О том как отсоединить клему «-» от АКБ, см. в статье под названием: «Замена аккумулятора» пункт 1)

2) Затем возьмитесь рукой за высоковольтные провода и все их (Их всего четыре) отсоедините от модуля.

Примечание! Для наглядности на фото выше модуль уже снят с автомобиля, и просто лежит на двигателе с подсоединёнными к нему проводами!

3) Далее отсоедините колодку проводов от модуля, для этого просто обхватите рукой и нажмите на фиксатор который на данной колодки вы нащупаете рукой в нижней её части, и после чего просто извлеките данную колодку и куда ни будь положите, чтобы не мешала.

4) Следом у вас остаётся два пути, либо же снять модуль вместе с кронштейном (Иногда это делается для того, чтобы добраться до каких ни будь других деталей, к примеру до сливной пробки охлаждающей жидкости из блока цилиндров) либо же снять его совершенно отдельно, это более удобно но в связи с этим кронштейн не будет давать доступ к другим деталям, в общём если вы заменяете один модуль, тогда снимайте только его без кронштейна, для этого разыщите гайки которые крепят модуль к кронштейну, кстати данные гайки могут быть разного типа а именно они могут быть типа шестигранных шпилек (В этом случае вам понадобиться шестигранник), так вот отверните все эти гайки и после чего снимите данный модуль с кронштейна.

5) Теперь поговорим о том, если вам нужно будет снять модуль совместно с кронштейном, во-первых вас предупредим то что болты которые крепят модуль за кронштейн очень неудобно расположены и тем самым вам придётся немного повозиться со снятие, но всё же за более детальной информацией по снятию модуля совместно с кронштейном, смотрите в статье: «Замена модуля на ВАЗ 2109», пункты 2-4.

Примечание! Ещё раз напомним вам о том, что модуль на автомобилях десятого и Самарского семейства крепиться аналогично, поэтому снять его можно как по этой статье, так и по статье ссылка на которую дана чуть выше в последнем пункте 5!

Установка: Новый модуль устанавливается на автомобиль точно так же как и снимается, но только в обратном порядке снятию.

Примечание! Кстати при установке нового модуля, а именно после того как он будет установлен подсоединяйте к нему провода в соответствии с номерами цилиндров а иначе автомобиль у вас может не завестись или же неправильно работать!

На высоковольтных проводах есть пометки, так вот и на самом модуле тоже есть пометки, поэтому соответственно цифра 3 на проводе подсоединяется к выводу 3 на модуле и т.д.

Прозванивание проводки которая идёт на модуль:

Если у вас модуль будет полностью исправен, тогда мы вам рекомендуем ещё и прозвонить колодку проводов которая подсоединяется к нему, кто вить знает может с проводкой у вас, поэтому о том как прозвонить данную колодку смотрите внимательно в интересном видео-ролике чуть ниже, ах да кстати как вы уже заметили чтобы прозвонить проводку вам понадобиться прибор так называемый «Мульти-метр», поэтому им обязательно запаситесь а иначе ничего у вас не получиться сделать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
