Как проверить датчик скорости на Лада Калина своими руками?

Причины поломок датчика скорости

Одной из самых распространенных проблем работы устройства такого типа считается сбой работы электрооборудования. Поэтому начало диагностики, особенно если вы делаете это самостоятельно, следует осуществлять с тщательного осмотра проводов и контактов. Делается это визуально, а также с использованием тестера. Наиболее уязвимыми местами считаются окончание пластикового разъема и вблизи выпускного коллектора.

Прежде всего, контакты разъединяются и проверяются каждый в отдельности. Обычно влажная и соленая среда становится причиной быстрого их окисления. А это обеспечивает прерывания электрической цепи.

В случае обнаружения закисленных контактов следует их очистить от образовавшегося налета и смазать специально предназначенной для этих целей смазкой. Дальше нужно осмотреть в каком находится состоянии тросик спидометра.

Из-за длительной эксплуатации тут часто образуются небольшие разрывы, что существенно изменяет корректную работу устройства. В качестве профилактического средства для тросика периодически целесообразно смазывать его маслом.

Основными признаками, сигнализирующими о неисправности датчика, обычно становятся такие:

— расход топлива в авто стремительно увеличился без видимых на то причин;

— на холостом ходу двигатель работает с некоторыми перебоями;

— некорректно работает (либо вообще не работает) спидометр;

— при вдавливании педали газа для набора скорости двигатель начинает терять мощность.

Обычно поврежденный датчик скорости не подлежит ремонту, а его попросту меняют на новый.Понятное дело, как любая друга участь автомобиля, находящаяся в процессе постоянного влияния различных внешних и внутренних фактов, датчик импульса скорости может выходить из строя достаточно быстро, либо же служить больше отведённого нормативного срока, если автовладелец будет соблюдать несколько нехитрых правил.

Прежде всего, избегайте ненужной быстрой езды. Из-за этого тросик повреждает имеющийся в датчике пластиковый хвостик, что ускоряет «кончину» устройства. Сам же тросик следует своевременно обрабатывать машинным маслом, чтобы на нем отсутствовали расслоения.

Всегда обеспечивайте плотное крепление пластикового хвостика датчика с тросиком – это снижает риск разбалтывания гнезда крепления в процессе эксплуатации автомобиля. Своевременно очищайте контакты от окисления, чтобы не спровоцировать, кроме прочего, короткое замыкание.

Всем удачи и отличной скорости на дорогах.

Поделитесь информацией с друзьями:

Какой установлен и где найти датчик скорости на Калине

Автомобили Лада Калина комплектуются датчиком скорости 1118-3843010. Расположен он на верхней части КПП, а чтобы до него добраться, необходимо открутить воздушный патрубок идущий от корпуса фильтра к дросселю.

Сколько стоит датчик скорости на Калину

На сегодняшний день представлены несколько видов датчика 1118-3843010 от разных производителей.

1. Датчик 1118-3843010 без кольца (Псков) цена от 350 руб
2. Датчик 1118-3843010 без кольца (СтартВольт) цена от 300 руб
3. Датчик 1118-3843010 с кольцом (Псков) цена от 500 руб
4. Датчик 1118-3843010-04 (ЗАО Счет Маш) цена от 300 руб

Для того, чтобы точно определить, какой датчик у вас установлен, необходимо снять ваш старый и посмотреть на нем маркировку.

Это интересно: Какая длина кузова на Лада Ларгус — фото и видео

Описание датчика скорости

Некоторые автолюбители путают датчик спидометра с датчиком задней скорости, но это неверно. Где стоит датчик скорости на Лада Калина 8 или 16 клапанов, какова распиновка разъема, как проверить устройство? Для начала рассмотрим основные теоретические моменты.

Место расположения, назначение и устройство

Скоростной контроллер в автомобиле Лада Калина представляет собой устройство, выполненное в пластмассовом корпусе в виде цилиндра. Внутри корпуса расположенный чувствительный компонент, определяющий скорость передвижения. Как можно понять, основное назначение устройства заключается в точном определении скоростного режима.

Что касается того, где находится датчик, то он располагается на коробке передач автомобиля, сверху. Чтобы получить к нему доступ, необходимо открыть капот — в моторном отсеке воздушный шланг соединяется дроссель с воздушным фильтром. Если вы демонтируете этот патрубок, то прямо под ним, на верхней части трансмиссии, сможете увидеть контроллер.

Возможные неисправности: признаки и причины

Поломку контроллера можно определить по следующим симптомам:

1. На спидометре, расположенном в приборной панели, демонстрируются неверные показания. Стрелка указателя может передвигаться хаотично, то резко подпрыгивая, то так же быстро опускаясь. В некоторых случаях спидометр может вовсе не работать, то есть стрелка не поднимается.
2. Увеличился расход потребляемого горючего.
3. Если автомобиль оборудован электроусилителем, то он может отказаться работать. Дело в том, что по принципу работы ЭУР должен автоматически отключаться при превышении скорости движения 60 км/ч. Если же датчик не работает, то блок управления электроусилителем не сможет рассчитать скорость, соответственно, ЭУР просто перестанет работать.
4. На приборной панели появился индикатор Чек Энджин, свидетельствующий о необходимости диагностики двигателя.
5. Еще один признак — одометр (счетчик) пробега — не показывает пройденный километраж.
6. Косвенный признак неисправности также может коснуться и датчика уровня горючего. Стрелка датчика может колебаться, что не позволит точно выявить объем оставшегося горючего в баке.
7. Также о неисправности датчика может свидетельствовать снижение мощности силового агрегата. Двигатель может потерять приемистость.
8. Иногда силовой агрегат может глохнуть при движении на холостых оборотах (нейтральной передачи).

Эти симптомы также могут свидетельствовать и о других неисправностях. Предлагаем также ознакомиться с основными причинами поломки.

1. Отсутствует контакт устройства с электросетью автомобиля. Контакт может быть нарушен в самом разъеме девайса, нужно проверить качество подключения штекера и при необходимости зачистить контакты от окисления. Иногда контакты оказываются поврежденными, тогда их надо менять.
2. Причина может заключаться в нарушении целостности электрической цепи. Поврежденные провода более подвержены окислению и воздействию коррозии, поэтому при пробое изоляции их желательно сразу менять, поскольку это в любом случае придется сделать в будущем.
3. При регулярной работе в жестких условиях на чувствительных компонентах устройства может собираться грязь. Это будет способствовать ухудшению передачи сигнала на спидометр и блок управления. Проблему позволит решить очистка устройства.
4. Вышел из строя сам датчик, речь идет именно о его чувствительном элементе. Выхода, кроме как замена устройства, нет (видео обнародовано каналом VooDoo).

Проверка и замена детали

Чтобы убедиться, что проблема состоит в поломке контроллера скорости Лады Калины, нужно воспользоваться тестером. Снимаем устройство и находим импульсный контакт при помощи мультиметра. Далее соединяем минусовый щуп с мотором, а плюсовый с импульсным проводом. Надеваем небольшую трубку на ось устройства и прокручиваем ее.

При этом мультиметр должен быть наготове, чтобы сразу же измерить возникшее напряжение. У работоспособного датчика напряжение должно изменяться с 0.5-0.6 В до 9.9-10 В. Замена датчика скорости происходит следующим образом. Нам понадобится два ключа, на 10 и на 21. Теперь необходимо отключить аккумулятор от сети, а после и разъем датчика. Теперь можно приступить к демонтажу дефектного прибора.

Столкнулся с такой проблемой — датчик скорости на Калине очень быстро вышел из строя. Говоря более конкретно, где-то за полтора года я заменил 3 датчика скорости. Причем последний не проработал и дня. Такой расклад событий меня не устраивал и, честно говоря, слегка поднадоел. Решил разобраться в чем причина столь быстрой «кончины» датчиков.

Поломаться датчик скорости, в основном, может по 3-и причинам — первая, и самая распространенная, попадание жидкости (воды или антифриза) на контакты датчика. Это происходит из-за подтекания патрубков или проезда через большую лужу. Вторая причина — попадания внутрь датчика трансмиссионного масла. Это уже из-за конструктивных особенностей самого датчика. И третья — микросхема датчика скорости может начать плавиться, почему это происходит никто точно не знает.

Первый раз у меня датчик скорости вышел из строя из-за попадания на него тосола. Устранил течь (подтекали патрубки идущие к печке, как раз над датчиком) и заменил датчик. Второй раз спидометр перестал показывать после поездки в дождливую погоду, хотя по лужам вроде и не ездил

Третий раз я вообще не понял почему он перестал работать, возможно сгорела сама микросхема, но это уже не так важно

Датчики скорости на Калину имеют три разновидности 1118-3843010-00 (02, 04). То есть отличаются только последними двумя цифрами. Продавци на рынке утверждают, что нужно ставить только тот, который стоял до этого. Так оно и есть (проверенно лично). Датчики с окончанием 02 и 04 взаимозаменяемы по посадочным местам, но если Вы установите 04 вместо 02 (или наоборот), то работать он не будет (или будет, но всего пару сотен метров, как у меня и произошло). Датчики с окончанием номера 00 вообще не получится установить вместо 02 или 04 из-за различной формы посадочных мест.

Датчик-скорости-1118-3843010-02 (Калуга) так же отличается от -04. На вид он более качественный, когда берешь в руки это заметно. Имеет овальную форму, а не угловатую. Низ датчика сделан не из пластмассы, а залит веществом, наподобие эпоксидной смолы (точно не знаю). Такой же датчик у меня стоял изначально. Почему я не купил такой же сразу, сам не знаю.

Так вот к чему я веду, покупайте те датчики, которые стояли у Вас. Придите в отделение АвтоВАЗа и попросите датчик скорости, Вам предложат фирменный, качественный датчик необходимого образца. И не нужно проводить «эксперименты», устанавливая все подряд. Только потратите свои деньги.

Еще одной причиной может стать отгнивание (повреждение) контактов на самом разъеме или же перелом его проводков.

В таком случае Вам придется купить новый разъем. Меняется он элементарно просто — отрезается старый и на его место прикручивается (припаивается) новый. Будьте внимательными с порядком проводов, не перепутайте их местами.

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Устранение неисправностей

Если проверка датчика скорости указывает на его исправность, но спидометр все равно не работает, необходимо искать проблемы с другой стороны. Еще одной распространенной причиной является перегоревший предохранитель F1.

На нем лежит одна ответственная функция: работоспособность иммобилайзера. Вполне вероятно, что из-за неисправности стрелочные указатели перестали реагировать на движение. Обычно замена элемента позволяет восстановить работоспособность.

Если после замены датчика скорости на Калине спидометр по-прежнему не работает, возможно, проблема скрывается в самой панели приборов.

Для проверки достаточно подключить рабочую панель. Еще один способ — сравнение показателей скорости по бортовому компьютеру.

Если автомобиль тюнинговался, не стоит исключать вероятность повреждения моторчика стрелки в ходе этой работы. Необходимо проверить ее работоспособность и правильность установки.

https://youtube.com/watch?v=qiDmZLUuTMI

Инструкция по снятию и установке

Перед тем как менять ДС, сначала следует провести ряд профилактических действий, которые могут устранить неисправность:

• почистить контакты: они могли окислиться;
• почистить колодку, в которую могла попасть грязь.

Датчик также следует снять, почистить и проверить на работоспособность.

Проверку можно выполнить тремя способами:

1. С помощью мультиметра. Положительный провод снятого ДС нужно соединить с центральным контактом, а минусовой прислоняем к кузову машины. Если на ДС оказать воздействие в виде небольшой вибрации, показания на тестере должны колебаться в пределах от 0,5 до 10 В.
2. Для проверки вторым способом устройство не нужно снимать с коробки передач. Следует вывесить переднее колесо, затем начать его вращение и присоединить мультиметр аналогично первому способу. Если после присоединения тестер меняет показания, то устройство исправно.
3. Если нет мультиметра, можно воспользоваться контрольной лампочкой на 12 В в патроне. Минус необходимо соединить с сигнальным контактом ДС, а плюс присоединить к АКБ. Горение лампочки говорит об исправности прибора.

Если ДС неисправен, то его необходимо заменить.

Для замены ДС нужно приготовить следующие инструменты и материалы:

• ключ или головку на «10»;
• плоскую отвертку;
• крестовую отвертку;
• ветошь;
• новый прибор.

Приоровский и калиновский датчики скорости

В зависимости от версии на Лада Калина устанавливаются разные ДС:

Перечисленные ДС скорости могут заменять друг друга. Они могут устанавливаться на следующих версиях Калины: 1117, 1118 и 1119 с двигателями объемом 1,4 и 1,6 литра. Датчик от Лада Приоры подходит, но его нельзя использовать, так как он дает неправильные показания.

Для проведения процедуры замены автомобиль следует поставить на ручной тормоз и открыть капот. Замена датчика скорости на Калине состоит из следующих шагов:

1. Для доступа к датчику скорости нужно либо демонтировать воздуховод, который идет к воздушному фильтру, либо отодвинуть его в сторону.

Процесс откручивания хомутов отврткой

• Отсоединить от датчика разъем колодки проводов.

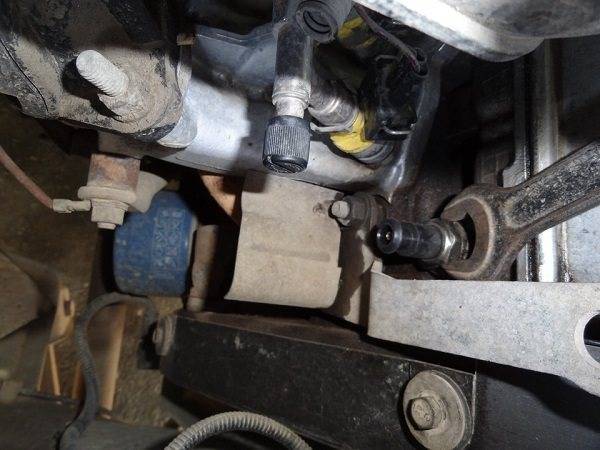

• С помощью ключа на «10» открутить гайку, благодаря которой крепится устройство. Могут возникнуть трудности при откручивании гайки, так как она находится в неудобном месте. Следует найти упор, чтобы приложить достаточно усилий для откручивания.

Откручивание гайки ключом С помощью плоской отвертки нужно отсоединить старое устройство от коробки и снять его. Далее следует очистить ветошью место установки. Далее можно устанавливать новый прибор.

ДС на автомобиль Лада

После установки нового устройства, нужно вернуть на место воздушный патрубок.

После замены прибора исчезают все признаки его неисправности. Таким образом, не составляет труда поменять датчик скорости на Калине. С этим справится даже начинающий автолюбитель, тем самым сэкономив на посещении станции техобслуживания.

Устранение неисправностей

Если проверка датчика скорости указывает на его исправность, но спидометр все равно не работает, необходимо искать проблемы с другой стороны. Еще одной распространенной причиной является перегоревший предохранитель F1.

На нем лежит одна ответственная функция: работоспособность иммобилайзера. Вполне вероятно, что из-за неисправности стрелочные указатели перестали реагировать на движение. Обычно замена элемента позволяет восстановить работоспособность.

Если после замены датчика скорости на Калине спидометр по-прежнему не работает, возможно, проблема скрывается в самой панели приборов.

Если автомобиль тюнинговался, не стоит исключать вероятность повреждения моторчика стрелки в ходе этой работы. Необходимо проверить ее работоспособность и правильность установки.

Если проверка датчика скорости указывает на его исправность, но спидометр все равно не работает, необходимо искать проблемы с другой стороны. Еще одной распространенной причиной является перегоревший предохранитель F1. На нем лежит одна ответственная функция: работоспособность иммобилайзера. Вполне вероятно, что из-за неисправности стрелочные указатели перестали реагировать на движение. Обычно замена элемента позволяет восстановить работоспособность.

ПОДРОБНОСТИ: Штатная сигнализация Лада Калина имеет неоспоримые достоинства

Разновидности контроллеров

Изначально автомобиль комплектовался тремя видами ДС. После 2011 года на заводе стали устанавливать “приоровские” датчики. Все они очень похожи внешне, подходят по посадочному месту, но не взаимозаменяемы. Ни один специалист не сможет заведомо правильно сказать, какой именно ДС установлен на данном автомобиле. Поэтому покупать новый датчик скорости “Калины” следует только после того, как будет снят старый.

Все началось с того, что стрелка спидометра стала странно себя вести — периодически прыгала вверх, вниз. Потом и вовсе легла и больше не поднималась. Стало ясно — надо менять датчик скорости. Ремонту он не подлежит, так как представляет собой цельный, литой кусок пластмассы, можно разве что разбить, посмотреть что внутри.

Можно, конечно, ездить и без него, но это чревато последствиями — в движении (40-60 км/час и выше) перестает отключатся электро-усилитель руля, руль становиться очень чувствительным и с непривычки можно угодить в кювет. Так же, при продолжительной езде, электро-усилитель наоборот — полностью отключается. Так что как ни крути, а заменить его придется.

Основной причиной отказа может послужить подтекание тосола. Прямо над ним проходит патрубок, идущий к печке. Жидкость, которая может из него подтекать попадет прямо на контактную фишку, что приводит к замыканию и поломке. Поэтому убедитесь, что все шланги хорошо закручены и охлаждающая жидкость на месте. Иначе, через несколько десятков километров пробега Вам придется выполнять эту работу снова.

Датчик скорости на Калине (8 клапанов) установлен сверху на коробке передач в правой части. Что бы облегчить к нему доступ нужно снять патрубок с воздушного фильтра или же аккумулятор. Все крепление состоит лишь из одной гайки. Отсоединяем провода, берем ключ на 8 (желательно головку) и откручиваем гайку. Вытаскиваем его (возможно нужно будет приложить некоторые усилия, что бы вытащить его из гнезда). Датчик будет в масле, поэтому позаботьтесь, что бы рядом была тряпочка.

Теперь надо взять новый датчик (номер моего 1118-3843010-02) и произвести замену, придерживаясь инструкции в обратном порядке. Новая деталь может туго входить в отверстие. Но ей можно помочь при помощи деревянной наставочки и молотка, только главное не переусердствовать. Что бы упростить эту задачу предварительно смажьте уплотнительное кольцо трансмиссионным маслом (желательно тем же, что залито в КПП).

Так же, если корпус был сильно грязным (много намагниченной стружки), то можно просто попробовать протереть его и установить назад. Этот метод не всегда работает, но попытаться стоит.

Датчик скорости (ДС) является элементом топливной системы двигателей с инжектором. Его назначение — определять скорость вращения передних колес машины и передавать полученные данные электронному блоку управления. Контролер анализирует полученную информацию и отправляет ее на панель приборов. Кроме того, эти данные используются для расчета необходимых пропорций топлива и воздуха для образования качественной топливно-воздушной смеси, которая подается в цилиндры силового агрегата.

Какой установлен и где найти датчик скорости на Калине

Автомобили Лада Калина комплектуются датчиком скорости 1118-3843010. Расположен он на верхней части КПП, а чтобы до него добраться, необходимо открутить воздушный патрубок идущий от корпуса фильтра к дросселю.

Сколько стоит датчик скорости на Калину

На сегодняшний день представлены несколько видов датчика 1118-3843010 от разных производителей.

1. Датчик 1118-3843010 без кольца (Псков) цена от 350 руб
2. Датчик 1118-3843010 без кольца (СтартВольт) цена от 300 руб
3. Датчик 1118-3843010 с кольцом (Псков) цена от 500 руб
4. Датчик 1118-3843010-04 (ЗАО Счет Маш) цена от 300 руб

Для того, чтобы точно определить, какой датчик у вас установлен, необходимо снять ваш старый и посмотреть на нем маркировку.

Ремонт

Без правильного определения причины поломки ремонт невозможен. Поэтому лишний раз убедитесь в том, что провели тщательную диагностику.

Внимательно осмотрите все контактные соединения – если они покрыты грязью или ржавчиной, возможно, это и стало причиной поломки спидометра. В таком случае их необходимо почистить.

Если причина в перетертом или пересохшем тросике спидометра, то придется заменить или смазать его соответственно.

Одна из многих “болезней” автомобиля Лада Калина – это проблемы спидометра на приборной панели, порой он попросту не работает. На форумах регулярно появляются сообщения – “почему не работает спидометр на калине”, сегодня мы рассмотрим основные причины неисправности данного узла в автомобиле.

Самой распространенной причиной не работающего спидометра, на автомобиле Лада Калина, как выясняется из интернетовских форумов, бывает отказ датчика скорости. Есть несколько признаков этой неисправности. Стрелка спидометра, может лежать на 0, совершенно не шевелясь, а бывает и скачет, как горный козёл.

Иногда происходит её зависание, причём ей не важно, движется автомобиль или нет. Бывает также, загорается сигнальная лампа ЭУР, но это касается только тех Лад Калин, где установлен электроусилитель руля

Почему это происходит, водители, попавшие в эту ситуацию, понять пока не могут, ведь руль и спидометр, это ведь разные вещи.

Займет это не более 5 минут. А вот на 8 клапанных двигателях, чтобы до него добраться, придётся снять гофру, идущую от воздушного фильтра. Но, к сожалению, в запчасти поступают не всегда исправные датчики, и их приходится перебирать.

Перед тем, как заменить датчик, отщёлкните колодку проводов, подходящую к датчику и посмотрите состояние контактов.

Напомним, что в предыдущей статье мы рассматривали как установить противотуманные фары на Гранту своими руками. Будьте внимательны, там очень щепетильный процесс подключения птф.

Щиток приборов

Если датчик был родной, то обязательно посмотрите его маркировку, она должна начинаться с первых четырёх цифр 1118, но в 2011 году на Калину стали ставить коробки перемены передач, от Приоры.

На этих коробках маркировка датчика скорости будет начинаться с цифр 2170. Электрическая схема щитка приборов защищена предохранителем обозначенным, как F1, он установлен в монтажном блоке.

При выходе его из строя спидометр работать не будет.

Хотя конструкция спидометра полностью основана на электронике, но возникающие при его работе неисправности, водитель может устранить самостоятельно.

Сообщения на форумах

Алексей:у меня было такое, ты можешь снять приборку снять защиту с нее, ну там идет балансировка стрелок, если она слетела то она ставить на место и все.

Олег: у отца было такое, машина прошла 2800 км и также стрелка прыгала то залегала то потом снова начала прыгать! тут подходило 1 ТО, оказалась всему жгут! разобрали жгут и оказалось 1 провод отошел заменили и все нормально! по гарантии поменяют! тоже думал датчик скорости оказалось все просто!

Андрей:ну короче это датчик скорости. меняется элементарно, стоит 450 рублей или по гарантии, выходит из строя из-за попавшей в него влаги или масла.
