Проверяем датчик холостого хода на ВАЗ-2114 своими руками: признаки неисправности

ЕГО НАЗНАЧЕНИЕ В СИСТЕМЕ ПИТАНИЯ АВТОМОБИЛЯ

Этот прибор, необходимое устройство для экономии топлива, имеет несколько распространённых названий. Его называют клапаном, датчиком, а также регулятором для регулировки холостого хода. Принцип работы примерно одинаков для всех приборов. Он заключается в изменении проходного сечения впускного канала для воздушной смеси в приёмный тракт мотора.

Если на прежних моделях работа прибора заключалась только в открытии или закрытия воздушного канала, то в этой модели также как и для ВАЗ 2113 и ВАЗ 2115 принцип функционирования несколько изменён. Он представляет собой шаговый электродвигатель с иглой в виде конуса. Электронный блок управления мотором считывает показания различных датчиков, контролирующих различные системы двигателя, и в соответствии с их показаниями включает прибор, диапазон «шагов» которого, равен примерно 250 шагов.

Признаки неисправностей рхх ваз 2114

Обычно называют следующие симптомы:

1. мотор неожиданно “глохнет” на холостых оборотах;
2. обороты холостого хода “плавают” (произвольно возрастают, убывают);
3. во время запуска холодного мотора не удается поднять обороты;
4. в момент переключения передачи, переходе на “нейтральную” передачу.

Подобные приметы вызываются неустойчивым функционированием нескольких датчиков, принимающих прямое, косвенное участие в приготовлении топливной смеси (например, датчиком положения дроссельной заслонки).

Проверка мультиметром рхх на ваз 2114

Если у вас возник вопрос, как же сделать проверку мультиметром рхх на автомобиле ваз 2114, в таком случае вы попали куда нужно. Вам нужно взять мультиметр и сделать несколько замеров, о том какие выводы нужно проверить смотрите на фото.

Проверка мультиметром рхх на ваз 2114

Check engine

Современные системы управления инжекторным двигателем способны регистрировать некоторые неисправности датчика холостого хода. Для примера рассмотрим регистрируемые отклонения, указанные в маске ошибок (перечень неисправностей, при которых загорается Check engine) блока управления двигателями ВАЗ M7.9.7 под нормы токсичности EURO III:

• P1509 — перегрузка схемы управления РХХ;
• P1513 — цепь управления РХХ, замыкание на массу;
• Р1514 — цепь управления РХХ, обрыв или замыкание на +12 В.

Также при расшифровке код ошибки может значиться как «Неполадка РХХ». В таком случае не следует сразу покупать новый регулятор, так как проблема может быть в проводах питания.

Считать коды ошибок можно через диагностический разъем с помощью специального сканера. Расшифровки кодов можно без труда найти в Сети. В большинстве случаев отсрочить замену помогает тщательная чистка. Наиболее точно и быстро определить неисправный регулятор оборотов холостого хода можно, отслеживая его работу в реальном времени. Для этого потребуется осциллограф, а также навыки диагноста. Подать напряжение на выводы датчика, чтобы посмотреть за движением штока, не получится. РХХ управляется Широтно-Импульсной Модуляцией (ШИМ). В продаже существуют специальные приборы для быстрой проверки РХХ автомобилей ВАЗ. Но стоимость их слишком высока, если говорить о частоте использования при ремонте личной машины. На форумах радиолюбителей встречаются тестеры, изготовленные своими руками.

Проверка цепи датчика

1. Перед тем как приступить к проверке датчика, позаботьтесь о том, что мультиметр исправен и готов к работе.



2. Датчик холостого хода и его «провода» ниже датчика дроссельной заслонки. Датчик дроссельной заслонки отмечен стрелочкой. У датчика холостого хода снята колодка.
3. Далее, открываем капот, отключаем от датчика колодку питания.

Берём мультиметр

1. Затем, на мультиметре выставляем режим проверки «вольтметра».
2. Чёрный щуп подключаем к «массе», а красный, фиксируем на выводах колодки А – D.
3. При помощи помощника, включаем зажигание и смотрим параметры которые выдаёт мультиметр. Показания должны быть не менее 12 вольт. Если же напряжение ниже, значит проблемы есть в АКБ, а когда значений нет вовсе, то неполадку следует искать в проводах, либо блоке управления мотора.

Очистка, ремонт или установка нового

Для выполнения любого из этих мероприятий придётся частично разобрать УДЗ.

Перед началом работ необходимо подготовить расходные материалы и инструмент:

• жидкость для очистки карбюраторов;
• смазку WD-40;
• ветошь и ватные палочки;
• шлицевую отвёртку;
• торцовый ключ на 13 мм с трещоткой;

• демонтировать кожух мотора ВАЗ 2114;
• удалить или распустить крепёж дополнительных коммутаций, которые находятся на УДЗ; патрубок воздушного фильтра;
• тросик дроссельной заслонки;

очистить и смазать WD-40 поверхности и крепёж УДЗ;
снять его со штатного места;
разъединить клемник и РХХ;
демонтировать регулятор и тщательно очистить рабочие поверхности;
убедиться в его работопригодности;

• при критической неисправности – заменить на новый, аналогичный вышедшему из строя;

осуществить ремонт или промыть механизм;

• при разборке РХХ необходимо следить за целостностью электропроводных коммутаций;

при обнаружении обрывов – запаять, пролачить, смазать и, проверив на исправность, собрать в обратном порядке;
выполнить сборку УДЗ в обратном порядке, смазав комплектную прокладку машинным маслом.

На ВАЗ 2114, как и на любом другом автомобиле, нет малозначимых или ненужных деталей и узлов. Проводя ремонт или обслуживание одних из них, не следует упускать возможность проверить исправность, функционально связанных с ними, других механизмов и приборов.

Важная роль небольшого прибора серьёзного агрегата

Участвуя в общем алгоритме работы электронной системы автомобиля, РХХ предназначен автоматически подавать определённое количество воздуха при закрытой дроссельной заслонке (ДЗ). Таким образом, он поддерживает установленные обороты холостого хода (ОХХ) мотора, не давая ему заглохнуть при отпущенной педали газа и нейтральном положении рычага переключения коробки передач (РПКП). Принцип работы УДС следующий:

• количество поступающего через ДЗ воздуха контролируется датчиком массового (общего) его расхода – ДМРВ;
• получая от него информацию, контроллер (электронный узел управления) регулирует подачу необходимого количества горючего в топливные инжекторы (Fuel Injection) автомобиля;
• он же, используя данные датчика (ДПКВ) положения коленвала, управляет РХХ в соответствии с требуемыми оборотами;
• автоматически устанавливает обороты при прогреве мотора.

Благополучно выбравшись с перекрёстка, необходимо убедиться в работоспособности этого регулятора. Поскольку у него отсутствует система самодиагностики, то компьютер ВАЗ 2114 ошибки может и не выдать. Проверять придётся методом общего анализа работы двигателя.

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Как заменить датчик холостого хода ваз 2115

Если выявили неисправность датчика, рекомендуется его заменить на новый. После ремонта никто не гарантирует длительного срока службы, а цена нового — порядка 350 рублей. Что необходимо, чтобы заменить датчик на ваз 2115:

• Новый датчик;
• Немного масла;
• Крестовая отвертка.

Пошаговая инструкция

• Сначала устанавливаем автомобиль на ровную площадку.
• Затем затягиваем ручник.
• Открываем капот и обнаруживаем регулятор ХХ, расположенный на корпусе нашей дроссельной заслонки.
• Отключаем зажигание и отсоединяем клеммы от аккумулятора, иначе может возникнуть короткое замыкание во всей электронной системе двигателя.

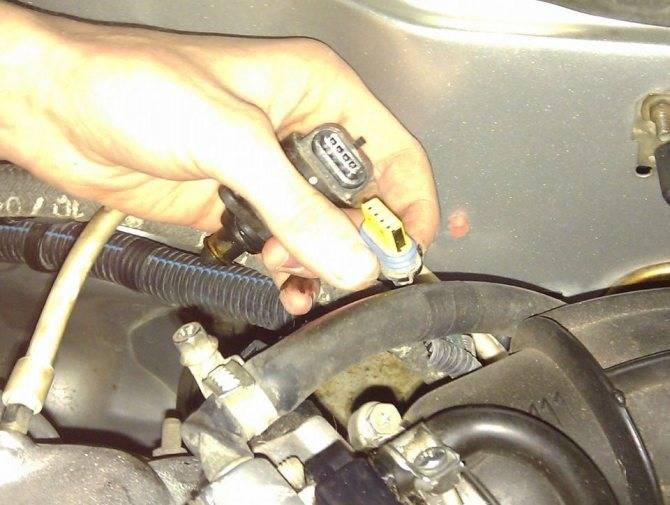

• Отсоединяем колодку с проводами от датчика.

Отключаем колодку с проводами

• Чтобы упростить работу по замене датчика,демонтируем весь дроссельный узел.
• Узел регулятор крепится тремя болтами.
• Откручиваем их при помощи крестовой отвертки.

Откручиваем винты крепления узла при помощи крестовой отвертки

Снимаем дроссельный узел.

После этого, осторожно снимаем регулятор

Осторожно откручиваем регулятор

• Прежде чем устанавливать новый датчик ХХ двигателя, необходимо тщательно очистить от пыли и грязи воздушный канал внутри дроссельного узла и ту поверхность, где устанавливается уплотнительное кольцо.
• Если обнаружили трещины на уплотнительном кольце, потертости либо повреждения, значит лучше его заменить.
• Перед установкой смазываем уплотнительное кольцо моторным маслом.
• Кольцо устанавливаем на поверхности дроссельного узла (смотрите фото выше).
• Затем туда устанавливаем до упора новый датчик, тщательно закручиваем крепежные винты.
• Также не забываем про кронштейн крепления жгута проводов.
• Устанавливаем назад дроссельный узел и прикручиваем.
• Тщательно проверяем плотность и правильность прилегания всех участков несколько раз. Надеваем клеммы на аккумулятор и затем проверяем плавность работы двигателя.

Как выбрать новый

Новый датчик выбираем по одному важному параметру – расстоянию между монтажным фланцем и кончиком иглы клапана, оно должно составлять 2.3 сантиметра. Производитель может быть любой, тут вы ориентируйтесь сами, исходя из опыта

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Датчик детонации

Простой, но необходимый сканер, расположенный на блоке цилиндров между 2 и 3 цилиндром. По сути, представляет собой пьезоэлемент, реагирующий на стуки в кривошипно-шатунном механизме, а стук — это признак детонации. Как только датчик детонации выявляет стук, он посылает импульс на блок управления, а тот корректирует угол опережения зажигания в сторону более позднего.

Неисправности и симптомы

Первый и главный симптом — ЭБУ не реагирует на детонационный процесс: цокают клапана при растущей нагрузке на двигатель, слышны металлические удары в моторе, двигатель может троить, чаще всего загорается Check Engine.

Как проверить

Датчик детонации проверяется при помощи мультиметра, установленного в режим проверки напряжения с порогом 200 мВ. Если датчик имеет два вывода, щупы мультиметра подключаются к обоим, если один, то минус устанавливают на корпус, плюс на вывод. Теперь достаточно нанести лёгкий нежный удар по рабочей поверхности устройства, при этом стрелка (или цифры) покажет скачок напряжения. Датчик детонации исправен. Если он не реагирует на постукивания, подлежит замене. Кстати, датчик детонации можно заменить на волговский, такие же ставят и на УАЗ.

Замена

Для работы вам потребуется:

1. Новый регулятор, подходящий для вашего ВАЗ 2114;
2. Ветошь;
3. Крестовая отвертка;
4. Ключ на 13 миллиметров;
5. Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

• Поставьте автомобиль на ровную площадку, включите ручник.
• Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
• Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
• Снимите защитный кожух с силового агрегата.
• Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
• Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
• Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
• Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
• Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
• Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
• Снимите разъем датчика с клемм.
• При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
• Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
• Достаньте из крепежного гнезда регулятор.
• Промойте с помощью карбюраторного очистителя весь дроссельный узел.
• Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
• Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
• Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
• Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
• Подключите разъем на клеммы устройства.
• Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
• Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Замена РХХ на ВАЗ 2114

Для того, чтобы поменять РХХ, нужно приобрести новую деталь в автомагазине. Для разных моделей мотора её каталожный номер различен. Но многие мастера уверяют, что элементы взаимозаменяемы. Его замена на силовом агрегате объёмом 1,5 л очень проста, а на 1,6 – литровом моторе имеет некоторые сложности. Алгоритм выполнения работы следующий:

1. Снять кожух, защищающий силовой агрегат. При работе желательно отключить клеммы аккумулятора.
2. Отсоединить патрубок воздушного фильтра.
3. Снять трос заслонки дросселя.
4. Открутить ключом на 13 две гайки и удалить дроссельный узел.
5. Выкрутить два винта и отсоединить провода от регулятора.
6. Вынуть стабилизатор из посадочного места.
7. Поставить новый регулятор и провести указанные выше операции в обратном порядке.

По окончании работ следует проверить новый клапан. Для этого нужно включить зажигание авто и, выждав несколько секунд, запустить мотор. Его холостые обороты будут плавно меняться по мере прогревания. Ранее присутствовавшие проблемы на ХХ должны исчезнуть.

Чистка ДХХ

Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.

Что потребуется для чистки:

• очиститель (смазка) WD-40 или подобные чистящие средства для техники;
• вата, чистая ветошь, тампоны.

Чистка:

1. Датчик демонтируется полностью, с отсоединением колодки.
2. Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
3. Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.

Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).

Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.

Признаки неисправностей и как проверить датчик холостого хода

Поскольку РХХ ВАЗ 2114 не снабжаются системами диагностирования (коды ошибок не выводятся на табло бортового компьютера), определить поломку можно по некоторым внешним признакам:

• резкое увеличение или снижение оборотов ДВС;
• в момент переключения передач во время движения глохнет двигатель;
• при запуске холодного двигателя обороты не повышаются и т.д.

В случае с РХХ сигнал с кодом ошибки на бортовой компьютер не поступает. Для выявления поломки устройство отдельно тестируют на работоспособность. Существует два способа, как проверить РХХ.

Первый способ с использованием тестера:

• при выключенном зажигании отключить датчик холостого хода от колодки с проводами, отсоединив крепежи дроссельного узла, сдвинуть его от ресивера;
• при включенном зажигании тестером проверить наличие напряжения на регуляторе («минус» — масса, «плюс» — колодка), показания тестера должны быть минимум 12 В;
• отсутствие напряжения говорит о проблемах в цепи питания или ЭБУ автомобиля;
• напряжение меньше 12 В говорит о низком уровне заряда АКБ (АКБ подзаряжают);
• после проверки цепи, отключив зажигание, можно приступить к проверке РХХ, поочередно подключая клеммы к тестеру парами: А-В и С-D, нормальный показатель сопротивления должен быть в пределах 53 Ом;
• повторить замеры, поменяв пары: А-С и В-D, нормальный показатель сопротивления должен быть большим;
• если показатели не соответствуют нормам, карбюраторным очистителем чистят дроссельную заслонку, контакты, конусовидную иглу и другие элементы РХХ;
• при такой возможности, оптимально отремонтировать РХХ или заменить его на новый.

Второй способ без использования приборов:

• открутив крепежные винты РХХ, нужно снять его с посадочного места вместе с подключенными проводами;
• слегка удерживая указательным пальцем правой руки конусную иглу, включить зажигание;
• если устройство работает правильно, игла выдвинется (пальцем ощущается небольшой толчок);
• если устройство вышло из строя, толчка не будет.

КАКИЕ БЫВАЮТ ПРИЗНАКИ ЕГО НЕИСПРАВНОСТИ

Пока ещё такие датчики не снабжаются системами для проведения диагностики, водитель не увидит на табло сигнала о его неисправности. Пока судить о проблемах с ним или проверить рхх на ВАЗ 2114, можно только по косвенным признакам, которых вполне достаточно для постановки правильного диагноза. К таким признакам можно отнести:

• Непредвиденные остановки при работе на холостом ходу;
• Наблюдаются плавающие обороты при работе на оборотах холостого хода;
• Нельзя добиться повышения оборотов во время пуска холодного двигателя;
• При выключении скорости происходит остановка мотора.

Хочется предупредить владельцев машин о том, что схожие признаки неисправностей бывают и у других датчиков, но на некоторые из них реагирует контроллер и выдаёт на табло код ошибок.
