Как проверить бензонасос – ищем проблемы самостоятельно

Диагностика и устранение неполадок

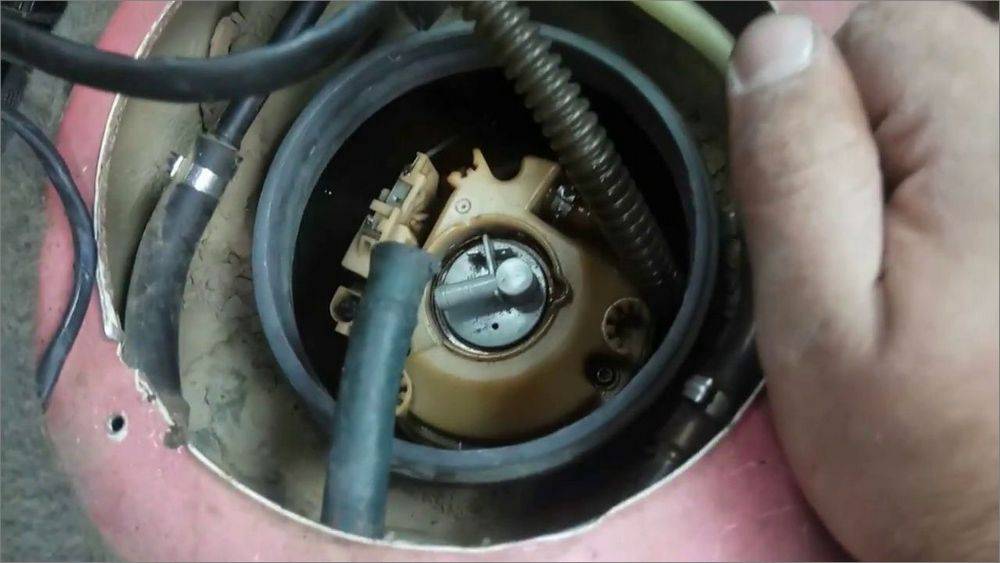

Убедиться в неисправности электрической сети относительно просто — это можно сделать, не снимая бензонасоса. Когда при включенном зажигании не слышен звук его работы, необходимо сразу же проверить предохранитель, отвечающий за эту цепь. Он установлен в блоке, закрепленном в нижней части перед передним пассажирским сиденьем. Нужно снять крышку блока, отыскать предохранитель с маркировкой F3, рассчитанный на ток 15 А, и заменить его. Такую работу можно проделать и в дороге.

Если работа топливного насоса не возобновилась, следует переключить внимание на реле К2, находящееся в том же блоке. Оно замыкает силовую цепь питания перекачивающего устройства по сигналу контроллера

Проверить исправность реле можно и в дорожных условиях, для чего понадобится кусок медного провода. Диагностика производится в таком порядке:

  1. Извлечь реле К2 из разъема.
  2. Включить зажигание.
  3. С помощью провода замкнуть между собой контакты с маркировкой «30» и «87», цифры нанесены на реле. Другой вариант — подать питание на контакт «11», расположенный в диагностическом разъеме. Напряжение +12 В можно взять рядом, от прикуривателя.
  4. Если послышалось жужжание насоса, то необходимо поменять реле К2.

Если после перечисленных манипуляций агрегат по-прежнему «молчит», надо проверять целостность проводки и надежность контакта в месте его подключения. Для этого потребуется прибор, так что подобные работы провести посреди поля не удастся. Разве что проверить исправность самого бензонасоса, отключив от него разъемы и подав напрямую 12 В от любого удобного источника. Если и в этом случае насос не жужжит, его следует заменить.

Диагностировать недостаточную подачу горючего к форсункам в дорожных условиях не выйдет, разве что вы возите с собой манометр с соответствующим шлангом для присоединения к топливной рампе. Количество подаваемого бензина характеризуется давлением в сети, для измерения которого и потребуется манометр. Проверка выполняется следующим образом:

  1. Скрутить пластиковый колпачок, прикрывающий диагностический штуцер. Он находится в торце топливной рампы и представляет собой обычный золотник.
  2. Нажатием на шток золотника стравить давление в магистрали. На случай вытекания бензина под золотник надо подставить небольшую емкость. Возможно, неисправность даст о себе знать уже на этом этапе, если давления в сети нет, а из штуцера не потечет горючее.
  3. Выкрутить золотник и надеть на штуцер шланг от манометра. При выключенном зажигании подать напряжение 12 В напрямую к насосу. Чтобы четко зафиксировать показания, он должен отработать не менее 10 секунд.

При давлении ниже 3,6 бар надо сначала сменить фильтр грубой очистки. Если это не поможет, то придется проверить РДТ и герметичность форсунок. Только так можно точно определить источник проблемы.

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.

Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:

  • плохо качает бензонасос и не создает нужного давления;
  • бензонасос не качает при включении зажигания;

С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Читайте в этой статье

Признаки поломки насоса и поиск неисправностей

Указанием на то, что не качает бензонасос ваз 2114, могут являться следующие признаки:

  1. Двигатель не заводится.
  2. Проработав короткое время, мотор глохнет.
  3. Двигатель троит.
  4. Мотор часто дергается на малых оборотах.
  5. Упало давление в топливной рейке (рампе). В норме оно составляет: для объема 1,5 л — около 300 кПа (+/-20 кПа), для объема 1,6 л — 380 кПа (+/-10 кПа).
  6. После поворота ключа зажигания не слышно вибрации бензонасоса.

Если у вашей машины появились приведенные выше «симптомы», то не следует сразу же спешить с выводами. Многие из них являются достаточно общими, характерными для целого ряда неполадок, и лишь три последних признака явно указывают на неисправность бензонасоса.

Причин же того, почему именно данное устройство вышло из строя, может быть несколько, в том числе:

  • сгорел предохранитель;
  • сломалось реле бензонасоса 2114;
  • отошел или окислился контакт массы;
  • окислились контакты бензонасоса;
  • сгорел электромоторчик;
  • вышел из строя сам насос.

Начинать поиск, как и в большинстве других случаев, следует с проверки предохранителя. Находится предохранитель бензонасоса ваз 2114 в небольшом черном ящичке, расположенном на корпусе электронного блока управления. Он рассчитан на максимальную силу тока в 15 А, а его гнездо имеет маркировку fuel pump. Предохранитель следует аккуратно вынуть и проверить. Если он окажется перегоревшим, его нужно просто заменить на новый, рассчитанный на такой же ток.


Предохранитель бензонасоса ваз 2114

Если же причина окажется не в предохранителе, то следующим шагом стоит проверить состояние реле. Правда, здесь многие автомобилисты могут задать логичный вопрос — а где находится реле бензонасоса на ваз 2114, ведь его нет в общем блоке? Найти это электронное устройство можно рядом с рычагом ручного тормоза, под торпедой. Чтобы открыть к нему доступ, придется убрать пластик вокруг ручника.

Чтобы проверить исправность реле, достаточно просто повернуть в замке ключ зажигания и внимательно прислушаться. Если реле работает исправно, то будет слышен характерный щелчок. Если же оно вышло из строя, то никакого звука прибор не издаст. Сломанное реле следует заменить на новое, поскольку данное устройство не является ремонтопригодным, да и стоит оно немного.

После проверки реле следует проверить и контакт массы, находящийся неподалеку от него (при манипуляциях с реле он будет хорошо виден). Контакт следует зачистить и подтянуть его крепление к стальному корпусу авто.


Реле бензонасоса ваз 2114

Если после всех перечисленных выше действий неисправность так и не удалось найти, стоит проверить состояние контактов в проводке бензонасоса и саму проводку. Последнее сделать можно обычной прозвонкой при помощи мультиметра. В случае, если обнаружится обрыв проводов, следует его устранить — здесь нет ничего сложного. Если же окажется, что проводка исправна, и напряжение поступает на насос, но он не работает, следует проверить его контакты.

На корпусе бензонасоса расположены не два, а целых три разъема — положительный, отрицательный и контрольный (для уровня топлива). К плюсовому и минусовому разъему следует подключить 12 вольтовую лампочку и повернуть ключ зажигания. При исправных контактах лампочка загорится.

Если же этого не произойдет, следует хорошенько зачистить контакты мелкой шкуркой или тряпочкой с керосином, после чего вновь провести эксперимент. Если лампочка вновь не загорится, значит причина кроется глубже.

Следующим этапом в поиске неисправностей насоса должна стать проверка работоспособности его моторчика. Выполнить ее можно при помощи все той же лампы — подключив контакты лампы к включенному в бортовую сеть моторчику, следует повернуть ключ зажигания.

Если лампочка не реагирует — нужно хорошенько зачистить контакты электродвигателя, после чего повторить опыт. Если же лампочка моргнула, а моторчик никак не реагирует на поступающее напряжение, значит он вышел из строя и пора покупать новый.

Самый быстрый способ проверки

Безусловно, самый простой способ проверить работоспособность подозрительного реле топливного насоса или какое-либо другое автомобильное – это заменить его на хорошее.

Вы можете найти другое в вашем автомобиле с такой же конфигурацией – расположением и количеством клемм – как реле вашего топливного насоса. Или вы можете позаимствовать его из автомобиля родственника или друга. Просто убедитесь, что другое имеет такую ​​же конфигурацию.

Снимите подозрительное и установите исправное и проверьте, не запускается ли ваш двигатель теперь. Если это так, установите новое реле. В противном случае проблема лежит где-то еще.

  1. Использование специального тестера

Еще один способ проверить переключатель топливного насоса с помощью тестера. Вы можете найти тестеры, которые помогут вам устранять неисправности наиболее распространенных автомобильных реле, а также более сложных тестеров для устранения неисправностей реле с различными конфигурациями.

Тот факт, что вам не нужны схемы, ускоряет процесс устранения неполадок. Просто следуйте инструкциям, прилагаемым к инструменту.

Вы можете использовать цифровой мультиметр для проверки.

  1. Использование цифрового мультиметра для проверки реле топливного насоса

Но, скорее всего, вы не будете часто тестировать эту деталь, поэтому, вероятно, вы не захотите покупать тестер. Вы все еще можете использовать цифровой мультиметр для той же цели. Если у вас нет цифрового мультиметра, купите его.

Он пригодится для многих задач по устранению неисправностей автомобиля и дома. Вы можете найти полезное, качественное и недорогой цифровой мультиметр в вашем местном магазине электронных запчастей, хозяйственном магазине, универмаге или онлайн.

  1. Визуальный осмотр
  • Перед началом любых испытаний вытащите реле и визуально осмотрите клеммы и розетку (разъем) на наличие следов коррозии и перегрева. Коррозия препятствует правильному протеканию тока, а перегрев указывает на проблемы с реле или цепями, к которым он подключен. Проверьте цепь, если необходимо.
  • Очистите разъеденные клеммы и розетку с помощью очистителя электрических контактов.
  1. Идентификация клемм реле топливного насоса

Теперь вам нужно определить, какие контакты или клеммы принадлежат цепи управления, а какие – нагрузке или цепи управления, то есть силовой цепи.

На автомобильном реле схема управления – это та, которую вы или компьютер активируете. Цепь нагрузки или питания – это та, в которой активируется нагрузка или принадлежность (топливный насос, вентилятор радиатора, фары, клаксон).

Вы обнаружите, что на многих автомобильных реле есть отметка на самом корпусе для обозначения каждого контакта или клеммы номером. Теперь, если вы посмотрите на фактические контакты или клеммы, скорее всего, вы увидите те же цифры, напечатанные рядом с ними.

Стандарт производителя должен использовать номера 85 и 86 для клемм, подключенных к цепи управления, и номера 87 и 30 для клемм нагрузки или цепи питания. На некоторых меньших реле (микро) общая система счисления для этих клемм будет использовать цифры 1, 3, 2 и 4 соответственно. Однако они могут различаться в зависимости от конфигурации. Дважды проверьте маркировку на самом переключателе с электрической схемой в руководстве по ремонту вашего автомобиля для правильных клемм.

Тем не менее, вы найдете реле без номеров или диаграмм для идентификации клемм. Чтобы определить клеммы, обратитесь к электрической схеме в вашем руководстве по ремонту; или, если у вас есть доступ к нижней части гнезда, найдите толстые и тонкие провода, которые подключаются к гнезду. Толстые провода подключаются к клеммам силовой цепи. Тонкие провода подключаются к клеммам цепи управления.

Общие обозначения клемм

Общее реле
Схема управления8586
Силовая цепь8730
(нормально закрытый)3087а
Микро Реле
Схема управления13
Силовая цепь24

Маркировка может меняться с каждой конфигурацией.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Механические бензонасосы

Устанавливаются на карбюраторные силовые агрегаты и отличаются простотой конструкции, работа устройств не зависит от электропитания. Функционирование насоса обеспечивается при помощи привода, перемещающего диафрагму, которая сжимаясь, качает бензин. Как проверить бензонасос? Есть два основных метода.

Без снятия и разборки

Отсоедините шланг, надетый на штуцер карбюратора, и опустите его в подходящую бутылку. Нащупайте на устройстве рычаг подкачки, резко надавите на него несколько раз. Из шланга пойдет относительно сильная струя бензина с минимальным количеством воздуха (почти без пузырьков).

Здесь есть небольшой нюанс, на который «попадаются» неопытные водители. Если толкатель устройства упрется в эксцентрик, подкачка работать не будет. В подобной ситуации просто слегка проверните коленвал стартером. Можно поступить и проще, если у вас есть помощник. Попросите его «крутануть» стартер и взгляните на струю горючего. Если она слабая, запчасть придется демонтировать и осмотреть.

С разборкой

Посмотрите на верхнюю крышку насоса на предмет наличия подтеков. Если они есть:

  1. Разберите устройство и замените пару прокладок;
  2. Следующие объекты осмотра – диафрагмы: трещины и разрывы не допускаются.
  3. Очистите фильтр-сетку, клапаны впуска, выпуска: детали должны быть без грязи, налетов.
  4. Если новые прокладки установлены, а бензин все равно подтекает, приставьте верхнюю крышку к корпусу без них и направьте на свет. Вполне возможно, что после сильной затяжки плоскости неплотно прилегают друг другу. Проблему можно решить при помощи наждачки.

Что касается импортных бензонасосов, то некоторые из них неразборные. Можно попытаться высверлить заклепки, но если внутри изношенные детали, их придется где-то покупать или делать самому.

Как проверяется бензонасос: приемы, способы, поломки

Современные машины оснащены электронной системой управления мотором. Впрыскивание бензина в камеру сгорания выполняется при помощи форсунок. Для подачи топлива предусматривается электрический насос. Горючее с бака под конкретным давлением примерно 3–4 атм поступает в форсунки, и распространяется по тарелке клапана либо прямо на поршне.

Чаще всего, применяется центробежный насос погружного вида. В качестве модуля он ставится прямо в бак. Имеются еще навесные бензонасосы, но они не очень пользуются популярностью.

Владельцы автомобилей могут встретиться с ситуацией, когда автомобиль не заводится, слабо тянет либо едет скачками. Причиной этому, например, может быть поломка насоса. Он прекращает предоставлять необходимое давление в топливную конструкцию, а форсунка слабо распыляет бензин, и состав в камере сгорания не воспламенятся.

Топливный насос необходимо измерить давление в рампе либо возле насоса. Обычно в рампе имеется отдельный штуцер для манометра. Кроме того, возможно, измерить давление собственными руками при помощи манометра дома в случае, если такой имеется в наличии.

Трудности в данной процедуре не появляются, в случае если есть патрубок в рампе. А если он отсутствует, то надо отыскать зону соединения в топливном трубопроводе, а также установить устройство в разрыв шланга подачи топлива, для чего потребуется тройник.

Проверять давление при помощи нажатия на ниппель в рампе бессмысленно, потому что из-за паров топлива, а также нагрева можно ошибочно подумать, что давление имеется. Если же в насосе отсутствуют какие-либо звуки, то необходимо проверить питание с помощью мультиметра или контрольной лампы. Измерение давления в рампе вступает в стоимость проверки мотора. Будет разумнее проверить целую топливную конструкцию, а также ликвидировать нарушения на месте.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.
