Отличия и специфика прокачки тормозов с ABS
Антиблокировочная система позволяет контролировать управляемость автомобиля при торможении. После нажатия на педаль, на центральный пульт управления поступает сигнал реагирования датчиков, установленных на передних и задних колесах. Благодаря системе контроля, колеса замедляются с такой же скоростью, как и сам автомобиль. Иными словами, благодаря ABS автомобиль не может уйти занос.
Вне зависимости от производителя, большая часть устройств имеет общие характеристики:
- Электронные датчики скорости движения на ступицах;
- Контроллеры давления для главных магистралей тормозной жидкости;
- Электронный блок для обработки сигналов.
В отличие от большинства автомобилей с простой тормозной системой, производить прокачку тормозов с системой антиблокировки сложно. Чтобы процедура увенчалась успехом, необходимо детально ознакомиться с теорией работы ABS. Однако, если гидроаккумулятор, клапаны и насос из-за конструкторского решения находятся рядом – технология прокачки будет очень схожа со стандартной.
Перед началом работы, кроме стандартных инструментов необходимо обзавестись сканером для считывания информации с электронного блока. Однако если в автомобиле предусмотрены дополнительные датчики – лучше отвести транспортное средство в специализированный салон. Любое неправильное вмешательство ставит под вопрос безопасность участников движения.
Обычно, для успешной прокачки с системой ABS достаточно следить за давлением в гидросистеме. Стандартный показатель равен 180 атм., но для работы с тормозами его необходимо снизить – выключить зажигание и 20 раз прожать тормоз. Только после этого, часть жидкости выплеснется, и давление значительно упадет. После снижения давления можно приступать к отключению зажигания и отсоединению разъемов и контроллеров на бачке ГТЦ для дальнейших манипуляций.
Схема прокачки тормозов, или, другими словами, последовательность прокачки тормозов, должна выглядеть так:
- механизм переднего левого колеса;
- механизм переднего правого колеса;
- механизм заднего правого колеса;
- механизм заднего левого колеса.
- механизм переднего правого колеса;
- механизм переднего левого колеса;
- механизм заднего левого колеса;
- механизм заднего правого колеса.
Начиная непосредственно саму процедуру прокачки, обеспечьте комфортный доступ к соответствующим механизмам, с которыми будете работать — снимите нужное колесо, или загоните авто на смотровую яму. Порядок прокачки тормозов.
- Снимите крышку с расширительного бачка.
- Открутите штуцер прокачки тормозов, и проведите его очистку от накоплений.
- Оденьте на штуцер соответствующего тормозного механизма чистый шланг, опустив свободный конец в резервуар, наполненный тормозной жидкостью. Благодаря наполненности емкости, воздух не попадает в цилиндр через штуцер.
- Запустите двигатель, и оставьте его работать.
- Нажмите несколько раз на педаль тормоза (это может сделать ваш помощник), пока тормозная жидкость не выльется через шланг в резервуар. Совершайте эти действия до тех пор, пока будет позволять педаль тормоза, до тех пор, пока она не упрется в пол.
- Прокачивайте тормоза, пока весь воздух не выйдет из механизма наружу, при этом постоянно пополняйте бачок новой тормозной жидкостью. Бачок не должен опустошиться полностью, иначе он опять наполнится воздухом. Такая система применяется для автомобилей с механической коробкой передач.
- Закрутите штуцер прокачки abs. Закручивайте его на обратном ходу педали, чтобы избежать попадания воздуха.
- Удалите воздух и жидкость из гидропривода сцепления также.
- Долейте жидкость в расширительный бачок до максимальной отметки.
- Проверьте действие педали тормоза, она должна выжиматься на 1/3 всего педального хода.
В любом случае перед началом прокачки почитайте все нюансы в технической документации к автомобилю.
Accent в трех исполнениях
LS — несколько сильнее стандартной версии. Здесь имеются уникальные дверные ручки с механизмом, предотвращающим случайное открытие двери. Наблюдается отличная отделка кресел. При желании, за дополнительную плату, можно приобрести и кондиционер.
GLS — самая мощная, заряженная версия, но и самая дорогая. Здесь инженеры постарались в полную силу. Версия включает в себя АБС, кондиционер, центральный замок, электрорегулировку и электрообогрев зеркал и стекол и многое другое.
Под капотом Hyundai Accent установлен бензиновый двигатель объемом 1.3 или 1.5 литра, мощностью от 70 до 84 л. с. Моторы работают в комплекте с передним и полным приводами, стандартной, пятиступенчатой механической коробкой передач и новой автоматической трансмиссией в четыре ступени. Средний расход топлива в смешанном режиме — всего лишь 5 литров на сотню километров. Очень даже неплохо. Максимальная скорость — 173 км/ч. Сотни автомобиль достигает за 11.5 секунд. Итоги:
Как прокачать тормоза с АБС
Прокачать тормоза с АБС ничуть не сложнее, нежели делать прокачку традиционной тормозной системы автомобиля. Но чтобы правильно удалить воздух из тормозной системы, на котором установлена система ABS, рекомендуется разобраться с принципом и схемой её работы именно для вашего авто. Поскольку в зависимости от модели схема прокачки может незначительно отличаться. К примеру, когда блок гидроклапанов и гидроаккумулятор с насосом находятся в одном узле, то, что замена жидкости, что прокачка тормозной системы с АБС будут производиться по аналогичной схеме, как и прокачка тормозов без АБС.
Типы систем АБС
- ABS включает: блок гидроклапанов, гидроаккумулятор, насос (прокачивается в гаражных условиях);
- Насос, гидроаккумулятор и блок гидроклапанов размещены по разным узлам, такая тормозная система кроме модуля ABS включает в себя и дополнительные модули ESP, SBC (прокачивается в условиях СТО). Необходимо иметь диагностический сканер чтобы контролировать клапана модулятора.
Исходя из особенностей, можно сделать вывод, что прежде как прокачать тормоза с АБС определитесь с типом именно вашей системы так как данная инструкция будет актуальна лишь для стандартной антиблокировочной системы.
Как правельно прокачать тормоза?
- Автор
- Сообщение
Сообщение Михалыч » Пт ноя 21, 2008 9:30 am
Сообщение Ekb » Пт ноя 21, 2008 11:15 am
9.12. Гидравлическая система тормозов ОБЩИЕ СВЕДЕНИЯ
Предупреждение Необходимо носить защитные очки при прокачке тормозной системы. Если тормозная жидкость попадет вам в глаза, немедленно промойте их водой, и обратитесь к врачу.
Прокачка Прокачку тормозной системы необходимо проводить для того, чтобы удалить из нее весь воздух, который мог попасть в систему при снятии и установке шлангов, трубок, суппорта или главного цилиндра. Если воздух попал в тормозную систему из-за чрезмерного понижения уровня тормозной жидкости в бачке или отсоединения тормозных трубок от главного цилиндра, вам, вероятно, необходимо будет прокачать все четыре тормоза. Если тормозной шланг или трубка отсоединялись только на одном колесе, то необходимо прокачать только суппорт или рабочий цилиндр этого колеса. Если тормозной шланг был отсоединен в месте соединения, расположенном между главным цилиндром и каким-либо из тормозов, необходимо прокачать тот тормоз, к которому шел этот шланг. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Удалите остаточный вакуум из вакуумного усилителя, несколько раз нажав на педаль тормоза при выключенном двигателе. 2. Снимите колпачок с бачка главного цилиндра и заполните бачок тормозной жидкостью. Установите колпачок на место.
Предупреждение Постоянно следите за уровнем тормозной жидкости в бачке при прокачке тормозов и добавляйте тормозную жидкость, если необходимо, для того, чтобы воздух не попал в главный цилиндр.
3. Вам потребуется помощник, а также запас свежей тормозной жидкости, чистый пластиковый контейнер, частично заполненный тормозной жидкостью, резиновая или пластиковая трубка диаметром примерно 4,76 мм для установки на клапан выпуска воздуха и гаечный ключ для того, чтобы открывать и закрывать клапан. 4. Прокачку тормозной системы необходимо начинать с заднего колеса, расположенного на противоположной стороне от главного цилиндра. Немного открутите клапан выпуска воздуха, а затем закрутите его настолько, чтобы он плотно закрывал отверстие, но его легко можно открутить.
5. Наденьте один конец трубки на клапан выпуска воздуха и опустите второй конец трубки в контейнер с тормозной жидкостью. Выходящий воздух будет заметен по пузырькам в трубке и в банке. Перед тем, как переходить к другому колесу, необходимо удалить весь воздух из пормозной системы этого колеса. 6. Попросите помощника медленно выжать педаль тормоза несколько раз для создания давления в системе, а затем задержать ее в выжатом положении. 7. Когда педаль тормоза выжата, откройте клапан выпуска воздуха настолько, чтобы тормозная жидкость потекла по шлангу. Следите за пузырьками, выходящими из конца шланга, погруженного в тормозную жидкость. Когда поток тормозной жидкости остановится спустя несколько секунд, закройте клапан и попросите помощника отпустить педаль тормоза. 8. Повторяйте пункты 6 и 7 до тех пор, пока из шланга не будет вытекать тормозная жидкость, свободная от пузырьков воздуха. После этого, закрутите клапан выпуска воздуха и приступайте к прокачке тормоза на диагонально противоположном переднем колесе, затем втором заднем колесе и закончите прокачкой тормоза оставшегося переднего колеса. Не забывайте часто проверять уровень тормозной жидкости в бачке главного цилиндра. 9. Никогда не используйте старую тормозную жидкость. Она содержит влагу, которая приводит к коррозии элементов тормозной системы. 10. Заполните бачок главного цилиндра тормозной жидкостью по завершении прокачки. 11. Проверьте работу тормозов. Педаль должна становится жесткой при нажатии и не поддаваться. Если необходимо, повторите всю операцию по прокачке тормозной системы.
Предупреждение Не ездите на автомобиле, если вы сомневаетесь в состоянии тормозной системы.
Антиблокировочная система тормозов ABS: типы, виды
В зависимости от типа и вида ABS классифицируются на:
- Одна схема работы система АБС — это, когда все устройства, составляющие АБС, расположены в одном узле. То есть, блок гидроклапанов, гидроаккумулятор и насос находятся в одном узле.
- Вторая схема ABS — это, когда составляющие устройства (блок гидроклапанов, гидроаккумулятор и насос) расположены в разных местах. В таком виде тормозной системы, кроме модуля ABS, есть еще модуль ESP и модуль SBC.
Если в машине система первого типа, то легко можно сделать правильную прокачку АБС.
Если в машине система второго типа, то одному и без сканера не справиться, требуется прокачать в сервис на техническое обслуживание.
Система ABS состоит из:
- Датчики (устанавливаются на ступицах). При замене ступиц заднего колеса, а также некоторых передних, можно заметить специальные выемки для датчиков. Занимаются передачей данный о скорости движения.
- Клапаны управления (устанавливаются в тормозной системе). Служат для изменения давления в системе.
- Электронный блок. Получает информации о скорости от датчиков и регулирует клапаны управления.
Несколько способов прокачки тормозной системы
Напомним что прокачка тормозов очень важна для безаварийных ситуаций на дорогах, следите за системой прокачка тормоза с АБС. Прокачка тормозов с АБС возможна несколькими способами, причем их реализация зависит от конструкции всего комплекса. Удалить воздух из тормозной системы можно 2-мя способами, но в любом случае, потребуется помощник. Процесс прокачка тормозной системы с АБС нельзя считать трудоемким или сложным.
Способ №1
После полного отключения системы АБС надо проделать такие действия:
- Сначала надо прокачать самый дальний от главного тормозного цилиндра узел – заднее колесо с правой стороны. Надо одеть один конец шланга на штуцер, a другой конец опустить в бутылочку с тормозной жидкостью. За руль надо посадить помощника, который будет нажимать ногой на тормоз. И нажимать до тех пор, пока полностью не удалится воздух.
- В то время, когда помощник будет держать нажатой педаль газа, надо отвернуть штуцер. После того, как жидкость или воздух перестанет идти, то надо сразу же штуцер завернуть. Такую операцию надо повторять несколько раз, если пузырьки все еще выходят из рабочего цилиндра.
- Затем можно переходить на заднее левое колесо, и проделывать те же самые действия.
- После этого переходим на правый передний суппорт, а заканчивать прокачка тормоза надо на левом переднем суппорте.
- Когда на каждом рабочем цилиндре удален воздух, это значит, что пришло время посмотреть, сколько жидкости в расширительном бачке. Главное не допустить, чтобы из бачка полностью ушла тормозная жидкость, потому что тогда воздух попадет в систему.
Способ №2. С помощью специального насоса прокачать тормоза
Если есть возможность подключить насос, то можно этим способом прокачка тормозов воспользоваться , только для этого также потребуется напарник. В обязательном порядке после того как процесс прокачка тормоза завершена, прежде чем выезжать нужно проверить герметичность системы и отсутствие подтеков. Контрольно проверить уровень тормозной жидкости.
- Чтобы прокачать правый задний цилиндр, надо одеть на штуцер шланг с одной стороны, а с другой стороны – шланг также положить в бутылочку с тормозной жидкостью. Затем надо открутить штуцер примерно на 1,5 оборота.
- Помощник также будет нажимать на педаль тормоза и включит двигатель. Присоединенный насос создаст давление в тормозной магистрали и выгонит весь воздух. После того, как пузырьки перестанут идти в бутылочку, надо просто выключить двигатель.
- Заднее левое колесо прокачивается немного по-другому. Шланг крепится к штуцеру, и опускается в жидкость, а спускник надо отвернуть на 1 оборот.
- Включить мотор и когда пузырьки пойдут в бутылочку с жидкостью, надо будет нажать на педаль тормоза примерно на половину, после чего быстро штуцер надо закрутить.
- Затем педаль можно отпустить и выключить мотор.
- Главное вовремя доливать в бачок тормозную жидкость.
- Когда прокачка тормозов подошла к концу, надо закрутить все штуцеры, закрутить крышку на бачке и присоединить все ранее рассоединенные разъемы. Заглянуть под днище и проверить насколько герметичны трубопроводы, штуцеры и цилиндры. И если нигде ничего не протекает, значит с машиной все хорошо и можно спокойно ездить. Успехов вам при окончании решение проблемы прокачка тормозов с ABS.
Прокачка тормозов с АБС во время выполнения работ нужно следить, чтобы насос не работал без жидкости. Помните, что тормозная система является крайне важным компонентом, и своевременная прокачка тормозов обеспечивает безопасность движения автомобиля, возможно спасет не только вашу жизнь.
Видео совет — Быстрая прокачка тормозов с АБС на БМВ 75о:
Порядок удаления воздуха
Прокачка тормозной системы с АБС начинается с обработки всех штуцеров на рабочих цилиндрах смазкой WD-40. За время эксплуатации они успевают приржаветь и нередко ломаются при попытке ослабить ключом. Дальше действуйте согласно инструкции:
- Откройте расширительный бачок и долейте туда тормозной жидкости до отметки MAX. В процессе работы следите за уровнем и постоянно пополняйте емкость, чтоб не завоздушить магистрали по новой.
- При выключенном зажигании отсоедините провода от крышки расширительного бачка.
- Наденьте прозрачную трубку на штуцер цилиндра переднего колеса и открутите его на 1 оборот.
- Выжмите педаль тормоза «в пол» и не отпускайте, что приведет к истечению жидкости с пузырьками воздуха.
- Когда пойдет чистая тормозная жидкость, заверните штуцер и бросьте педаль. Пополните уровень в бачке и повторите операцию на втором переднем колесе.
Как вы успели догадаться, развоздушивание контуров передних колес производится за счет гравитационного стекания жидкости. Так что при желании операцию можно выполнить без посторонней помощи. А вот задние контуры прокачать одному человеку гораздо сложнее. Способ самотека здесь не подойдет – трубки слишком длинные и не всегда наклонены в сторону рабочего цилиндра. Прокачка начинается от правой задней части и производится по такому алгоритму:
- Снова наденьте шланг на патрубок и выверните его ключом на 1 оборот.
- Надавите педаль тормоза до конца. Удерживая ее в нажатом положении, включите зажигание.
- Автоматика запустит возвратный насос, который станет выдавливать жидкость через открытый штуцер.
- Как только заметите отсутствие пузырьков в трубке, затяните штуцер и отпустите тормоз.
Задний левый цилиндр прокачивается иначе. Педаль вначале не выжимается, зажигание остается включенным, и сразу откручивается штуцер с надетым шлангом. Насос снова запустится и погонит жидкость через отверстие. Когда воздух перестанет выходить, выжмите тормоз наполовину и перекройте штуцер. Когда насос поднимет давление в системе и остановится, последний раз долейте жидкости в бачок, заверните пробку и подключите разъем.
Существует мнение, что прокачать тормоза на автомате гораздо сложнее, чем на автомобиле с обычной механической коробкой передач. Подобные утверждения беспочвенны, поскольку тормозные контуры никак не связаны с механизмом переключения скоростей в машине. Технология удаления воздуха в обоих случаях абсолютно одинакова.
По окончании работ убедитесь, что рабочие цилиндры не подтекают и уровень в расширительной емкости не снижается. Установите в гнездо предохранитель, а затем испытайте автомобиль на ходу, пробуя тормозить с разной эффективностью.
Благодаря наличию в системе ABS электрического насоса можно попытаться прокачать тормоза самому, если некого пригласить на помощь. В этом случае педаль нажимать не следует, а только откручивать штуцеры и включать зажигание. Об успехе операции вам просигнализирует потухшая лампочка на панели приборов.
За тормозами надо следить, потому что без тормозов сложно говорить о безопасности. Чтобы не получилось так, что нажимаешь педаль тормоза, а она проваливается, при этом машина продолжает ехать на той же скорости. Прокачка тормозной системы с ABS, различается от процесса прокачка тормозной системы обычного авто. Производители рекомендуют выполнять процесс: прокачка тормозов каждые 50-60 тысяч километров.
Прокачка автотормозной системы с ABS затребует от вам присутствия определённых технических умений. Значит пришло время ехать на сервис, потому что скорее всего в тормозную систему попал воздух, чтобы убрать воздух из системы, в которой есть еще и АБС, необходима особая прокачка тормозов с АБС, для этого надо проделать следующие действия, о которых мы более подробно далее поговорим.
Как правильно прокачать (порядок действий)
Такой ремонт требует не только теоретической подготовки, но и некоторых практических навыков. Поэтому если у вас есть знакомый автолюбитель, который уже делал прокачку тормозов, не лишним будет позвать его. Сама прокачка отличается в зависимости от конструктивных особенностей автомобиля. Если гидроаккумулятор, насос и гидроклапана находятся в одном месте, то работа будет схожа с моделями без ABS.
Какой инструмент потребуется для ремонта
Кроме обычного слесарного инструмента, может потребоваться специальное оборудование, например, сканер. С его помощью считывают информацию с электронного блока. В некоторых моделях, кроме системы ABS, устанавливают дополнительные системы контроля движения. В этом случае будет лучше отвезти автомобиль в сервис, так как прокачка повлияет на работу других систем.
Схема работы
Независимо от типа ABS существует несколько правил проведения ремонта, такую схему нужно соблюдать в любом случае. Так как максимальное давление в гидросистеме составляет 180 атм, перед началом ремонта его необходимо снизить. Для этого выключаем зажигание и около 20 раз прожимаем педаль тормоза. Таким образом, происходит выброс некоторого количества жидкости и давление падает. После отключения зажигания отсоединяем все разъёмы на бачке с тормозной жидкостью.
Чтобы сбросить давление жидкости около 20 раз прожимаем педаль тормоза
Прокачка тормозов передних колёс
- Надеваем шланг на прокачной штуцер;
- Открываем штуцер на 1 оборот;Открываем штуцер на 1 поворот
- В это же время второй человек выжимает педаль тормоза и держит её в таком положении некоторое время;
- Наблюдаем за выходом лишнего воздуха из системы;Наблюдаем за выходом воздуха
- После очищения патрубка от воздуха нужно закрутить штуцер и только после этого можно отжимать педаль тормоза.
Заднее правое
- Надеваем шланг и поворачиваем штуцер на 1 оборот;
- Зажимаем педаль тормоза и поворачиваем замок зажигания до отметки с цифрой 2;
- При этом включается в работу насос, который и выводит жидкость с лишним воздухом из системы;
- После выхода «воздушной» жидкости закрываем штуцер;
- Отпускаем педаль тормоза и выключаем зажигание.
Заднее левое
- После небольшого промежутка времени полностью отпускаем педаль и ждём пока насос автоматически выключится.
- После выхода лишнего воздуха закручиваем штуцер и наполовину отжимаем педаль;
- Не выжимаем педаль тормоза, жидкость начнёт выходить под действием работы насоса;
- Повторяем первый пункт, как и для заднего колёса;Надежно зажимаем разъемы и проверяем все соединения
- Выключаем зажигание и подключаем разъёмы обратно к бачку с тормозной жидкостью. Проверяем надёжность соединений и смотрим на индикатор работы системы ABS. Он должен потухнуть, если все было сделано верно.
Нюансы работы с ABS на разных моделях авто
Учитывая то, что на отечественных машинах и иномарках система ABS имеет свои особенности, стоит заранее подготовить необходимый инструмент и оборудование, которое понадобится, чтобы прокачать систему правильно.
- при расположении насоса и гидроаккумулятора в одном узле прокачка существенно упрощается, специальное оборудование не потребуется;
- при отдельном расположении (как у большинства иномарок) нужно использовать электронный сканер для считывания данных с блока управления;
- в случае дополнительных систем контроля стоит не прокачивать самостоятельно, а всё же обратиться в сервис для прокачки тормозов с ABS
Чтобы наладить работу тормозной системы с ABS, необходимо изучить техническую документацию по своему автомобилю и определить расположение основных элементов системы. Выполнение такого ремонта несложное, но может понадобиться помощь знакомого для регулирования положения тормозной педали при выходе жидкости.
(1 голос, среднее: 5 из 5)
Качественная замена передних и задних тормозных колодок на Ford Focus
Замена тормозных колодок — это стандартная процедура для владельцев всех автомобилей без исключения. На авто марки Форд, на таких моделях как фокус 2 и фокус 3, замена тормозных колодок производится по мере их стирания и в среднем это происходит через 15 — 25 тыс. км пробега. Километраж будет во многом зависеть от самих тормозных колодок, состояния тормозных дисков, а также от стиля вождения и трафика.
Выбор тормозных колодок
Самым лучшим выбором тормозных колодок является тот, который регламентирован заводом производителем. Зачастую с конвейера выходят автомобили с расходными запчастями марки изготовителя, или фирм поставщиков производства. Одной из таких фирм для компании Ford является Bosch. В любом случае подбор любой запчасти производится по VIN номеру автомобиля, дабы исключить неточности при подборе.
Замена передних тормозных колодок
На автомобилях Форд фокус на передней подвеске — дисковые тормоза. Значит торможение происходит от трения фрикционных накладок колодок о металлические тормозные диски. Сами колодки устанавливаются в тормозную скобу и приводятся в движение суппортом. Процедура замены состоит из следующих этапов:
Снятие колес
Отжимание тормозного цилиндра

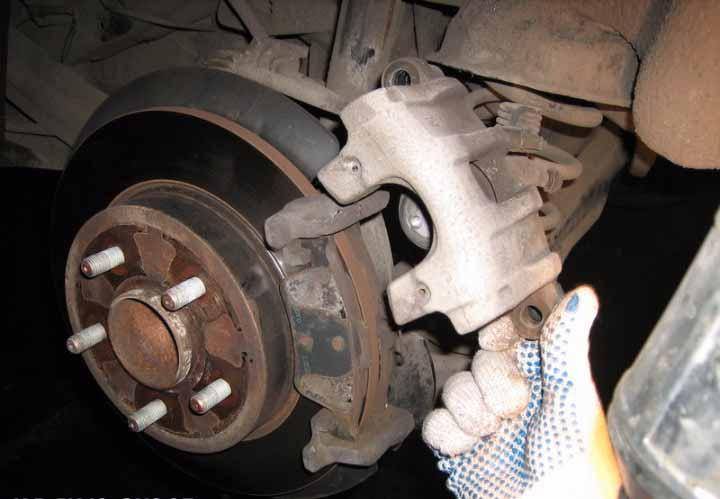

Снятие тормозной скобы и извлечение тормозных колодок (зачастую есть вероятность закисания направляющих, которые в некоторых случаях приходится прогревать газом)
Зачистка скобы суппорта, снятие окалины с тормозного диска, смазка направляющих (смазка должна производиться исключительно специализированной смазкой для тормозных систем, т.к. она не теряет свои свойства от нагрева)
Установка новых колодок, установка антивибрационных пластин (некоторые недобросовестные мастера игнорируют установку пластин, которые должны идти в комплекте с новыми колодками, однако это может привести к шуму и визгу при торможении, а также заклиниванию колодок)
Крайне важно соблюсти все нюансы и точно следовать этапам замены. На передние колеса приходится до 70% тормозного усилия, а значит и 70% безопасности при торможении зависит от них
Не доверяйте замену запчастей, от которых зависит Ваше здоровье и жизнь неквалифицированным автослесарям!
Замена задних тормозных колодок
Тормозная система задних колес на автомобиле Форд фокус бывает в двух различных исполнениях — в дисковом и барабанном.
В первом случае замена почти идентична замене колодок на передних колесах, однако есть свои тонкости. Так как ручной тормоз совмещен с суппортом, то его сжатие необходимо производить специальным инструментом, который вдавливает поршень цилиндра, одновременно вворачивая его внутрь.
Если же сзади стоят барабанные тормоза, например на автомобилях с двигателем 1.4 и 1.6 л., тогда процесс замены будет следующим:
