Замена тормозных колодок: пошаговая схема

Признаки износа передних и задних колодок

Тормозная система состоит из многих узлов, в которых может произойти поломка. Основная неисправность – износ тормозных колодок. Вот несколько признаков, которые могут указывать на другие поломки в системе.

Сигнал с датчика износа

Некоторые современные автомобили в тормозной системе имеют датчик износа колодок. Существует два типа оповещения водителя в износе:

  • На самой колодке имеется сигнальный слой. Когда фрикционная часть израсходуется, сигнальный слой при торможении начинает издавать характерный звук (пищит);
  • Электронный датчик. Когда колодка стирается до соответствующей степени, на приборной панели появляется сигнал.

Уровень тормозной жидкости

Когда тормозные колодки изнашиваются, требуется больше рабочей жидкости, чтобы обеспечить эффективное замедление автомобиля. Это объясняется тем, что у поршня тормозного суппорта увеличивается ход. Так как износ фрикционной части происходит практически незаметно, уровень жидкости в расширительном бачке также будет понижаться медленно.

Увеличение хода тормозной педали

Похожая ситуация и с ходом тормозной педали. Чем тоньше фрикционный слой, тем больший рабочий ход педали. Данный признак также резко не изменяется. Однако по увеличению усилий водителя при торможении можно определить, что тормозная система нуждается во внимании мастера.

Механические повреждения

Если были замечены сколы или другие повреждения тормозных колодок, их нужно срочно заменить. Помимо замены необходимо выяснить, по какой причине произошла такая ситуация. Это может происходить из-за некачественных деталей или повреждения тормозного диска.

Неравномерный износ колодок

Если на одном из колес было замечено, что колодка износилась сильнее, чем на других, то помимо ее замены необходимо отремонтировать или заменить тормозной суппорт. В противном случае тормоза будут срабатывать неравномерно, а это отрицательно скажется на безопасности автомобиля.

Увеличение тормозного пути

Колодки также необходимо заменить в случае, когда заметно увеличился тормозной путь авто. Особенно тревожный сигнал – когда этот показатель резко изменился. Это указывает либо на неисправность суппортов, либо на чрезмерный износ колодок. Не помешает также проверить состояние жидкости – ее количество и необходимость в плановой замене.

Нарушение прямолинейности во время торможения

Если при нажатии на тормоз машину уводит в сторону, это может свидетельствовать о неравномерном износе колодок на разных колесах. Такое происходит при некорректной работе суппортов или тормозной магистрали (нарушение работоспособности тормозных цилиндров).

Появление биения колес при торможении

Если во время торможения отчетливо ощущается биение колес (или одного колеса), то это свидетельствует о разрушении тормозной колодки. Например, из-за заводского брака или вышедшего срока эксплуатации фрикционный слой растрескался и начал высыпаться.

Если суппорт торохтит при движении машины, то причиной этому может быть сильный износ колодки. В изрядно изношенной колодке торможение будет осуществляться за счет металлической основы. Это обязательно приведет к повреждению тормозного диска, а в отдельных случаях к резкой блокировке колеса во время торможения.

Появление скрипа и скрежета

Большинство современных тормозных колодок во фрикционном слое на уровне минимального износа имеет большое количество металлической стружки. Когда колодка изнашивается до этого слоя, металлическая стружка царапает тормозной диск, из-за чего возникает громкий скрип или писк при торможении. При появлении такого звука колодки необходимо заменить, чтобы они не царапали диски.

Появление темного налета или пыли на колесных дисках

Данный эффект является естественным для большинства типов тормозных колодок бюджетного сегмента. Графитовая пыль возникает за счет износа фрикционного слоя, который частично состоит из разного рода смол и графита, которые при торможении спекаются и образуют сажевую пыль, оседающую на колесных дисках авто. Если в графитовой пыли отчетливо различима металлическая стружка (характерный отлив «метталик»), это указывает на износ тормозного диска. Колодки лучше заменить более качественным аналогом.

Необходимый инструмент

Чтобы заменить передние тормозные колодки потребуются:

  • перчатки
  • домкрат (для поднятия автомобиля)
  • баллонный ключ (чтобы открутить гайки крепления колеса)
  • отвертка (для снятия колодок)
  • гаечный ключ (в зависимости от модели может понадобится на 12,13,14 или 17)
  • струбцина (для вдавливания поршня в тормозной цилиндр)
  • противооткатное устройство (ставится под заднее колесо, спереди и сзади, чтобы машина не катилась)
  • подъемная опора или бревно (в помощь домкрату, т.к. машина может соскочить с него)
  • графитная смазка и WD-40

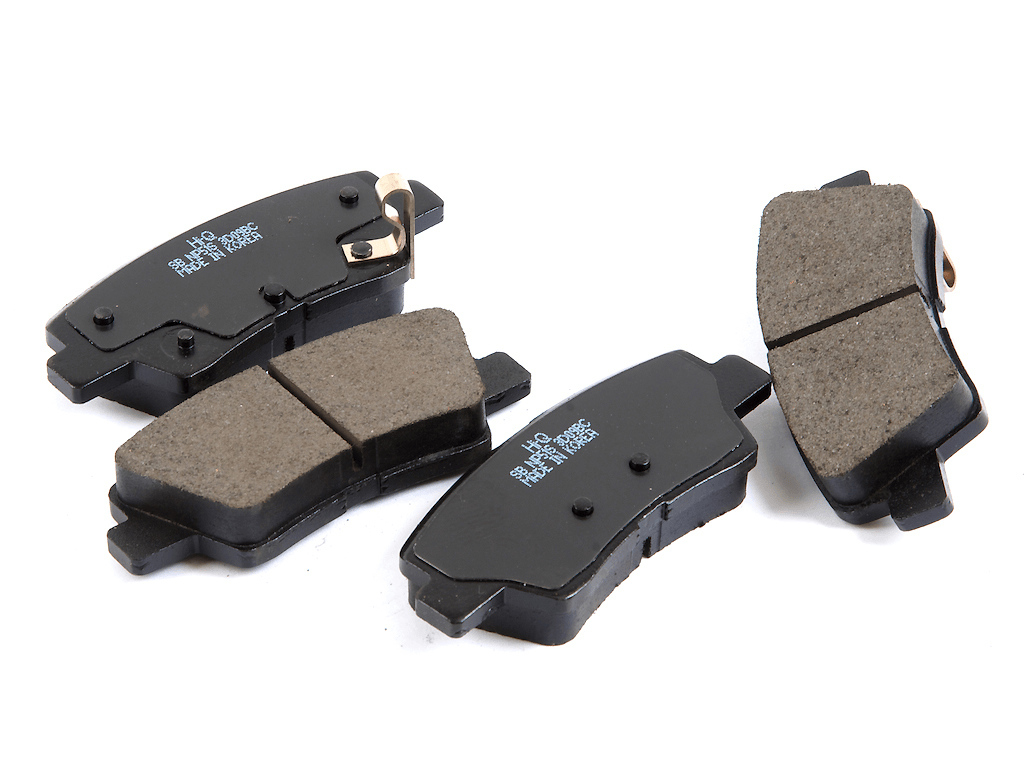

  • новые тормозные колодки.

Также, в зависимости от модели автомобиля, может потребоваться молоток и плоскогубцы.

Замена передних тормозных колодок

Как уже сказано, спереди на авто устанавливаются дисковые механизмы, а поскольку конструкция такого механизма проще, то и замена передних тормозных колодок производиться легче.

Замена передних тормозных колодок

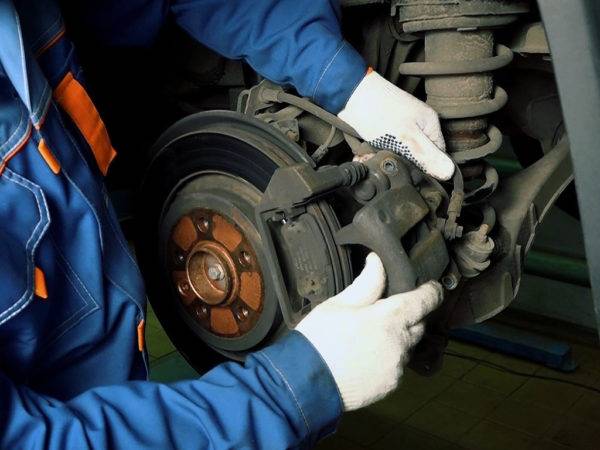

Для замены передних тормозных колодок авто нужно установить на ровную площадку, поставить его на стояночный тормоз и кинуть противооткатные башмаки под колеса. Затем авто поддомкрачивается с той стороны, где будет производиться замена передних тормозных колодок, предварительно ослабляются болты крепления колеса.

После поддомкрачивания колесо полностью снимается со ступицы. На данном этапе можно визуально оценить состояние колодок, если замечен сильный их износ – они меняются. Для этого нужно выкрутить один из крепежных болтов суппорта. Далее суппорт снимается с диска путем проворачивания его вокруг оси второго болта крепления. После чего изношенные колодки извлекаются из суппорта.

Видео: Видео замены передних тормозных колодок VW Passat

Перед тем, как заменить передние тормозные колодки, нужно будет утопить поршень в тормозной цилиндр, иначе установить на место суппорт будет невозможно. Вдавливать его нужно с усилием, но аккуратно, поскольку суппорт сделан из алюминия и повредить его несложно.

После того как поршень будет вдавлен, в суппорт устанавливаются колодки, он ставится на место и закрепляется обратно болтом крепления. После чего устанавливается на место колесо и авто снимается с домкрата.

Замена задних тормозных колодок, если они дисковые, производится таким же путем, как и спереди.

Не следует забывать

Хотелось бы отметить несколько моментов, на которые следует обратить внимание при выборе тормозных колодок

Следуйте рекомендациям производителя автомобиля. На рынке сегодня можно найти множество предложений. Не стоит экономить 20–30 долларов, покупая «аналог». Есть риск, что после замены вы услышите «писк», который будет вас преследовать весь срок эксплуатации

Если по какой-то причине вы решите их вернуть, последует категорический отказ.
Покупая фирменные тормозные колодки, вы получаете комплект всего необходимого, включая пластины «антискрип», скобы и прочее.
Пробег автомобиля после замены изношенных тормозных колодок может быть более 40 000 км в случае фирменного продукта, и не более 10 000 км в случае аналога.

Обращайте внимание на состояние старых тормозных колодок при их замене. Помните, что если износ двух колодок на одном колесе неравномерный, следует произвести замену пыльников на втулках.

Обращайте внимание на состояние тормозных дисков

В случае деформации диска даже новые тормозные колодки не будут работать эффективно, к тому же вас будет преследовать посторонний шум.

Как заменить колодки, где и какие купить, на что обращать внимание, что сделать дополнительно, решать вам. Если информация из этой статьи окажется полезной кому-либо из автолюбителей, значит, время, ушедшее на ее написание, потрачено с пользой

Признаки износа

Выделяют несколько основных признаков, указывающих на необходимость в самое ближайшее время провести замену колодок впереди и сзади.

ПризнакОсобенности
Длительный эксплуатационный срокПри солидном пробеге вероятность износа тормозных колодок достигает постепенно 100%. Потому это сугубо дело времени. Но затягивать не стоит
Не держит ручникЕсли ручник не отрабатывает должным образом, хотя с самим ручным механизмом торможения все в порядке, просто износились колодки
Посторонние звуки от тормозовЕсли диски или барабаны начинают стучать, скрипеть, скрежетать, это означает наличие проблем в системе торможения. Один из наиболее вероятных вариантов — это износ колодок
Низкий уровень тормозной жидкостиПри износе колодок тормозная жидкость в бачке отрабатывается быстрее, потому что расход растет из-за неэффективной работы тормозной системы
Малая толщина фрикционного слояЕсли толщина фрикционного слоя на колодках достигла менее 1,5 миллиметра, это говорит о серьезном износе элементов и необходимости их замены

Это основные признаки износа колодок, которые может обнаружить любой автовладелец без разбора конструкции.

Как часто меняются тормозные колодки

Как уже было сказано выше, тормозные колодки – расходный материал, требующий постоянного контроля и регулярной замены во время периодического технического обслуживания. Срок службы колодок сугубо индивидуален и зависит от многих факторов.

Модель и марка автомобиля

Велика разница между тормозными системами спорткара и малолитражки. Например, у первого автомобиля колодки изнашиваются за максимально короткий срок.

Реагенты, которым посыпают дороги, пыль и грязь разрушают тормозные колодки и сокращают срок их службы.

Качество материала, используемого при изготовлении колодки

Каждый уважающий себя производитель старается использовать свой фирменный фрикционный материал. Это может быть различные сплавы, каучук, керамика и другие инновационные решения, обеспечивающие плотное соприкосновение с диском и повышенную стойкость к перегрузкам.

Таким образом, представленная информация дает нам усредненное представление о рабочих возможностях тормозных колодок, но назревает вопросы: когда нужно менять тормозные колодки и особенно многих может заинтересовать: когда менять задние тормозные колодки? Конкретного и исчерпывающего ответа на эти вопросы никто не сможет дать, но можно дать рекомендации.

Дело в том, что если, например, водитель любит быструю и рывковую езду, то и усилий при торможении будет тратиться больше, а значит и колодки, будут расходоваться сильнее. Кроме того, износ тормозных колодок увеличивается при езде в дождливую и сырую погоду, а также на пыльных и грязных дорогах.

Серьезным аргументом в вопросе частоты замены колодок является их качество. Оригинальные запчасти прослужат относительно долго, а дешевые и некачественные колодки придется менять и менее чем за 10 тыс. км.

По способу работы и конструкционным особенностям тормозные колодки автомобиля разделяют на два вида: дисковые и барабанные.

   Дисковые тормоза.

Барабанные тормоза.

Дисковые более эффективные, поэтому их устанавливают обычно на передние колеса, на которые приходится до 70% тормозных усилий.

Однако, в отличии от барабанных колодок, дисковые – менее долговечные. Срок их службы составляет примерно 20 – 40 тыс. км, при том, что задние барабанные способны прослужить до 100 тыс. км. Кроме того, эффективность торможения во многом зависит от качественного состояния тормозных дисков, срок службы которых достаточно велик и может составлять от 50 до 150 тыс. км.

Учитывая тот факт, что на передние колодки нагрузка в два – три раза выше чем на задние, то и меняются они в два-три раза чаще, чем задние. Конечно, есть определенные рекомендации, закрепившиеся в сознании технических мастеров и предлагаемых изготовителем.

Так, в среднем, тормозные колодки низкого и среднего качества рекомендуют менять:

  • передние – через 10 – 15 тыс. км
  • задние – через 25 – 40 тыс. км.

Колодки более высокого качества и ценового расположения рекомендуется менять:

  • передние – через 15 – 20 тыс. км
  • задние – через 40 – 60 тыс. км.

Барабанная тормозная система в современных автомобилях устанавливается редко и в основном на заднюю ось.

Замена барабанных колодок осуществляется в среднем через 80 – 100 тыс. км.

Это сильно усредненные рекомендации, но в то же время дающие определенные представления о службе тормозных колодок при их эксплуатации в нормальных погодных и климатических условиях при не слишком резвой езде. К тому же, стоит учесть тот факт, что замена тормозных колодок осуществляется одновременно на одной оси колес. То есть, если решили заменить колодки, то меняем сразу передние или задние. Это исключит неравномерность распределения тормозных усилий на колеса и автомобиль не будет вести в сторону при торможении.

Еще одной важной мелочью является то, что непосредственно после замены колодок, им необходимо «притереться». В этот отрезок пути, равный примерно 1-3 км, тормозная система будет работать не эффективно. Все наладится только тогда, когда площадь соприкосновения колодки и тормозного диска будет максимальной

Если же низкое качество торможения сохраняется по прошествии 10 – 15 км, то скорее всего приобретены некачественны колодки, которые необходимо заменить

Все наладится только тогда, когда площадь соприкосновения колодки и тормозного диска будет максимальной. Если же низкое качество торможения сохраняется по прошествии 10 – 15 км, то скорее всего приобретены некачественны колодки, которые необходимо заменить.

Когда нужна замена

Диски нужно менять через 40-100 тысяч пробега, все зависит от модели машины, особенностей ее эксплуатации и качества установленных запчастей. Сроки могут быть и больше, если состояние элементов хорошее и износ не превышает допустимые значения. Колодки меняют намного чаще, средний период на машинах с автоматической коробкой передач составляет от 25 до 30 тысяч километров, с механической – от 30 до 50 тысяч. Основные признаки износа:

  1. Тормозной путь стал заметно больше.
  2. Уровень тормозной жидкости уменьшился и стоит на месте. Если постоянно уменьшается, значит, есть протечка и ремонт надо делать срочно.
  3. Педаль тормоза проваливается или ее ход стал намного больше.
  4. Писк дисков при торможении или любые другие посторонние звуки.
  5. Металлический скрежет во время движения, возникает из-за сильного износа колодок. Это приводит к порче дисков.
  6. Биение при резком торможении. При сильной деформации оно возникает постоянно.
  7. Машину уводит в сторону при нажатии на педаль.
  8. Повреждения или деформации, выявленные при осмотре после снятия колеса.

К сведению!

На многих моделях установлены датчики износа колодок. Когда их толщина меньше допустимого значения, на панели загорается лампочка. Есть более простой вариант – внутри колодки ставят пружину, после истирания накладки она трется о диск и раздается характерный писк.

Любые нарушения работы тормозной системы требуют немедленного вмешательства. Проще всего заехать на диагностику, но можно проверить и самостоятельно, снимая поочередно колеса и осматривая диски и колодки, Не забывать о том, что причиной проблем может быть главный тормозной цилиндр или другие элементы, входящие в конструкцию.

Когда менять тормозные колодки

Затягивать с обслуживанием тормозной системы не стоит. Тормозные колодки постепенно и неизбежно изнашиваются, и несвоевременная их замена может стоить жизни вам и окружающих. Чтобы узнать, что пришло время поменять колодки, существует несколько способов.

Современные дисковые тормоза оснащаются датчиками и индикаторами износа, которые прикреплены к колодке. Датчики бывают электронные и механические. По сути, это кусок металла, который по мере износа колодки, начинает контактировать с тормозным диском и издавать громкий скрежет (писк) или включит индикатор стояночного тормоза на приборной панели (электронный). Подобный скрежет во время торможения, да и вообще любой посторонний сильный звук, служит сигналом для осмотра тормозной системы автомобиля.

На некоторых моделях индикатор стояночного тормоза загорается, когда уровень в бачке с тормозной жидкостью падает. Это может свидетельствовать о том, что тормозные колодки стерты до критического уровня и подлежат замене.

Также, можно снять колесо и визуально определить степень износа тормозных колодок. Минимально допустимая толщина фрикционной накладки – 1,5 мм. Если на поверхности накладки имеются глубокие борозды и сколы, или замасленность, то такие колодки необходимо заменить. Иногда, производители тормозных колодок указывают информацию по сроку эксплуатации фрикционных накладок. Рекомендации по частоте замены тормозных колодок можно посмотреть в мануале по эксплуатации автомобиля определенной марки.

Тормозные колодки, когда меняются и почему

Не существует однозначного мнения, какие тормозные колодки подвергаются износу сильнее — задние или передние. Кто-то считает, что задние, потому что вся грязь и пыль, которую отбрасывают передние колеса, попадает на них. Другие же думают, что передние, что достаточно справедливо. Особенность строения тормозной системы заключается в том, что передние колодки схватываются первыми после нажатия на необходимую педаль. Таким образом, именно они испытывают основную нагрузку, в результате чего трущиеся поверхности интенсивнее стираются. Третьи полагают, что задние и передние колодки необходимо менять одновременно, что бы тормозные диски всех четырех колес равномерно схватывались.

Производить замену тормозных колодок необходимо если тормозные колодки довольно изношены. Некоторые производители автомобилей оборудуют тормозные колодки специальными датчиками. Такие механические устройства производят контроль над износом колодок и издают характерный скрип при достижении критического значения. Что касается электронных устройств, то они в таких случаях посылают в блок управления транспортным средством сигнал об износе тормозных колодок, включая на панели управления индикатор.

Кроме того, износ колодок можно определить по поперечным специальным бороздам, которые расположены на защитных накладках. При стирании накладок до основания таких полосок, пора менять тормозные колодки. Минимальная допустимая толщина накладок тормозных колодок составляет два или три миллиметра. Более точно узнать этот параметр можно судя по техническому описанию транспортного средства и техническим характеристикам самих тормозных колодок.

Что нужно учесть, устанавливая задние дисковые тормоза

  • Дисковые тормоза более эффективны, чем барабанные. Поэтому после установки дисковых тормозов на задние колеса необходимо произвести настройку регулятора давления заднего тормозного контура, иначе задние тормоза могут срабатывать раньше передних, что может стать причиной заноса задней оси.
  • Для установки дисковых тормозов придется провести сварочные, фрезеровочные и токарные работы, для которых потребуется специальное оборудование. Если его нет, часть работ придется заказать на стороне.
  • Автомобиль с измененной тормозной системой (с дисковыми тормозами вместо барабанных, предусмотренных производителем) не пройдет техосмотр.
  • Требования к состоянию подшипников ступицы задних колес при установке дисковых тормозов возрастают. Небольшой люфт, допустимый на барабанных тормозах, может стать причиной повреждения
  • Вмешательство в тормозную систему – опасный шаг. Если вы не уверены в своих возможностях, лучше отказаться от самостоятельной установки дисковых тормозов или поручить дело профессионалам.

Последовательность действий

Для работы нам будут нужны инструменты, перечисленные в списке выше. Кроме них нам потребуется жидкость для очистки ржавчины. Лучше, если это будет WD40.

  1. Автомобиль поддомкрачивается, задние колёса снимаются. Открывается доступ к тормозным барабанам и задним полуосям. Полуоси тщательно оттираются от грязи с помощью ветоши, а при необходимости — обрабатываются составом WD40.

    Лучше всего чистить задние полуоси с помощью состава WD40

  2. Тормозная жидкость из системы сливается в заранее подготовленную ёмкость. Из тормозного барабана извлекаются колодки, затем он снимается вместе с полуосями так, чтобы остались лишь тормозные трубки.

    Первым делом из барабана извлекаются задние тормозные колодки

  3. Из полуосей извлекаются крепёжные кольца и ступичные подшипники, находящиеся под кольцами.

    Под стопорными кольцами видны зелёные ступичные подшипники, которые следует извлечь

  4. Теперь полуоси стачиваются на токарном станке таким образом, чтобы их диаметр совпадал с диаметром выбранного тормозного диска (на этом этапе работы автовладельцу потребуется помощь квалифицированного токаря). После этого в полуосях сверлятся отверстия под крепёжные болты тормозного диска. Растачивание задних полуосей ВАЗ 2107 — работа для квалифицированного токаря
  5. Усовершенствованные таким образом полуоси устанавливаются обратно на заднюю ось ВАЗ 2107. Сверху на них устанавливается тормозной диск и прикручивается парой крепёжных болтов так, как это показано на фотографиях выше. После закрепления дисков на них устанавливаются дисковые суппорты с колодками, задние колёса устанавливаются на штатные места и автомобиль опускается с домкратов.

Видео: ставим задние дисковые тормоза на «классику»

Итак, поменять передние тормозные диски на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — это умение пользоваться гаечными ключами и минимальное представление о работе дисковой тормозной системы. Что касается замены задних барабанных тормозов дисковыми, то здесь без помощи квалифицированного токаря обойтись не удастся.

Источники

  • https://bumper.guru/klassicheskie-modeli-vaz/tormoza/kak-snyat-tormoznoy-baraban-na-vaz-2107.html
  • https://provaz07.ru/tormoza/snyatie-tormoznogo-barabana-vaz-2107.html
  • https://semerkavaz.ru/tormoznaya-sistema/kak-pomenyat-tormoznojj-baraban-na-vaz-2107/
  • https://avto-idea.ru/remont/zamena-zadnih-tormoznyh-kolodok-vaz-2107-svoimi-rukami/
  • https://semerkavaz.ru/tormoznaya-sistema/zamena-kolodok-na-vaz-2107/
  • https://semerkavaz.ru/tormoznaya-sistema/zamena-zadnikh-tormozov-na-diskovye-vaz-2107/
  • https://bumper.guru/klassicheskie-modeli-vaz/tormoza/zadnie-diskovyie-tormoza-na-vaz-2107.html

Порядок замены

1. Поднимаем автомобиль и снимаем колесо, для этого:

  • выставляем автомобиль на ровную поверхность
  • включаем стояночный тормоз и ставим машину на передачу
  • ставим противооткатное устройство (или кирпичи) под противоположное задние колесо, чтобы машина не покатилась
  • срываем гайки (или болты) крепления колеса
  • ставим домкрат и поднимем автомобиль, до тех пор, пока колесо не будет свободно вращаться
  • подставляем подъемную опору или бревно под машину. Не полагайтесь только на домкрат!
  • откручиваем гайки (или болты) и снимаем колесо.

2. Снимаем тормозные колодки:

  • откручиваем крышку бачка с тормозной жидкостью (для того чтобы было проще вдавить поршень в тормозной цилиндр)
  • выкручиваем колесо в сторону, где производится замена колодок
  • отверткой немного отводим колодки от диска, ослабляя давление поршня (это позволит поднять кожух суппорта и легко вынуть колодки)
  • если имеется датчик износа, то аккуратно снимаем его

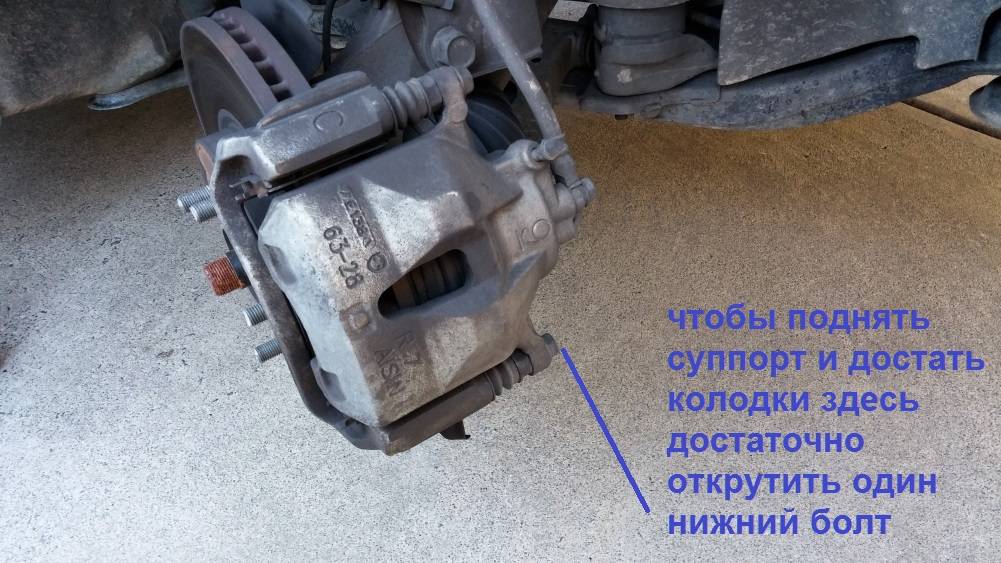

  • определяем тот болт, который при откручивании позволит откинуть корпус суппорта, не задевая тормозной шланг (как правило, это нижний болт) и откручиваем его. Используйте WD-40, если болт не откручивается

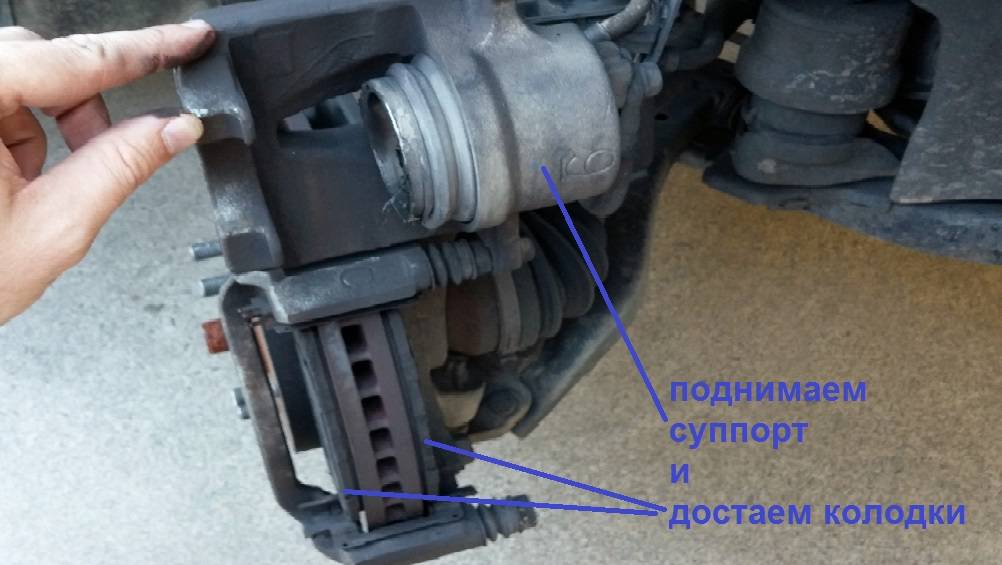

откидываем корпус суппорта, получая доступ к колодкам (если это не удается сделать, то придется открутить второй болт)

аккуратно вынимаем тормозные колодки, при этом запоминаем как крепилась каждая колодка (если не полагаетесь на память, можно сделать несколько снимков).

Теперь вы можете внимательно посмотреть на степень износа тормозных колодок. Если тормозные колодки изношены неравномерно, то это может свидетельствовать о заедании суппорта при движении по направляющим втулка. Это происходит из-за пыльников, которые необходимо заменить и хорошо смазать графитной смазкой. Произведите визуальный осмотр состояния тормозного диска и тормозного шланга на предмет повреждений. Нельзя надавливать на педаль тормоза при снятом суппорте, это приведет к выпадению поршня из цилиндра и утечке тормозной жидкости.

3. Устанавливаем новые тормозные колодки:

  • смазываем поршень тормозного цилиндра (не допускается попадание смазки на рабочую поверхность тормозных колодок!)

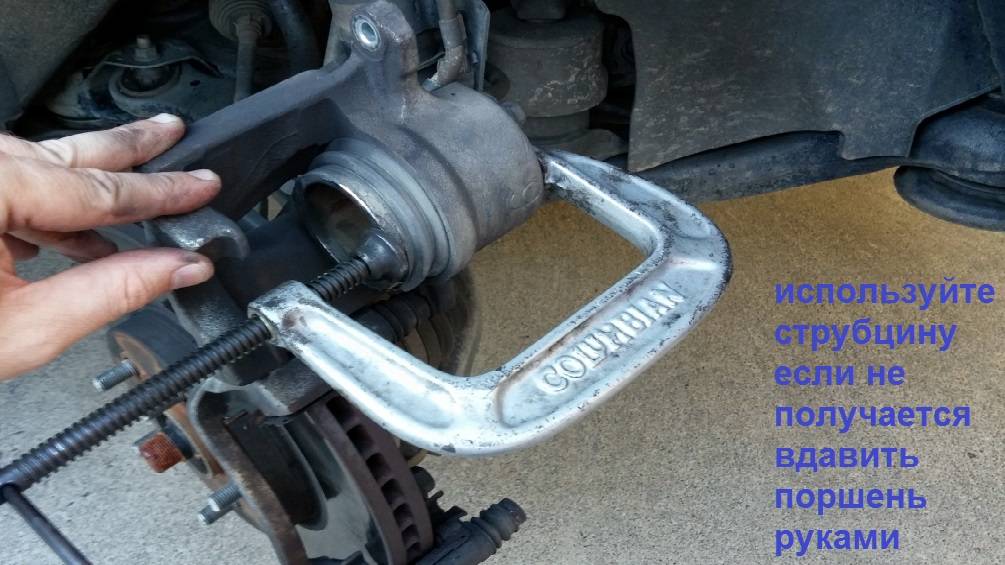

  • вдавливаем поршень суппорта внутрь барабана до упора, используя струбцину (в некоторых моделях достаточно повернуть поршень, чтобы он зашел в барабан). При этом, уровень тормозной жидкости будет подниматься, и необходимо откачать излишки

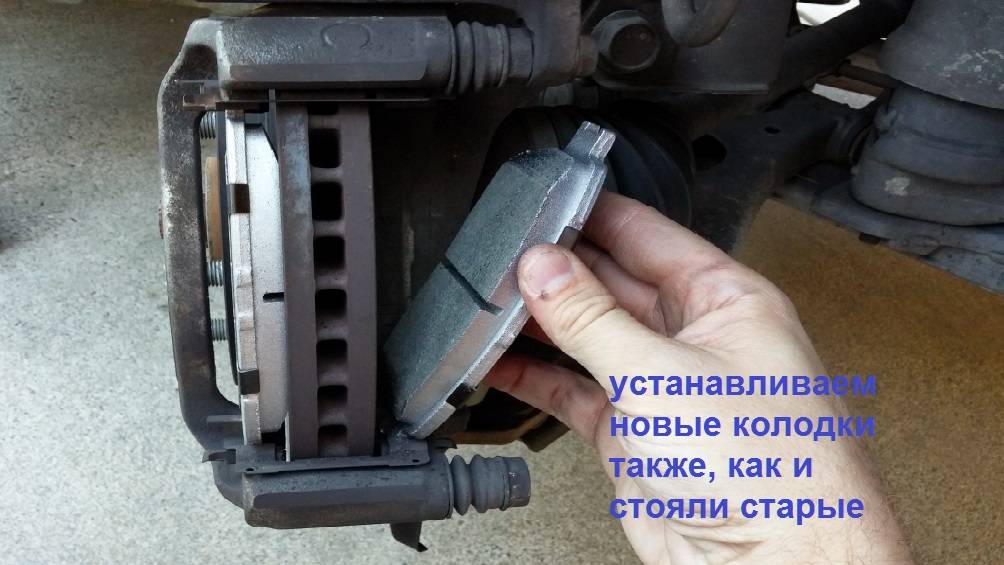

устанавливаем тормозные колодки, датчик износа (если он имеется) и демпферные жестяные накладки

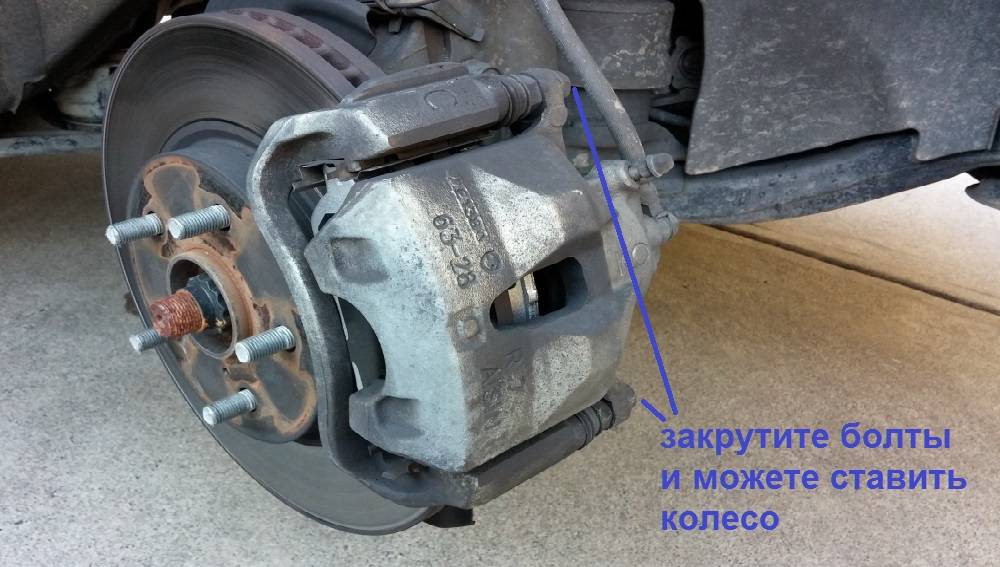

устанавливаем суппорт на место и прикручиваем болты

  • ставим колесо на место и опускаем машину
  • при необходимости доливаем тормозную жидкость до уровня.

После замены колодок несколько раз нажмите на педаль тормоза, чтобы пропал провал педали и колодки подвелись к тормозным дискам. Если педаль стала сильно мягкой, то необходимо прокачать тормоза. Убедившись, что все нормально, нужно проверить как тормозит автомобиль при движении. Во время торможения автомобиль не должно уводить в сторону. Не должно быть ни каких стуков, вибраций и посторонних шумов.
