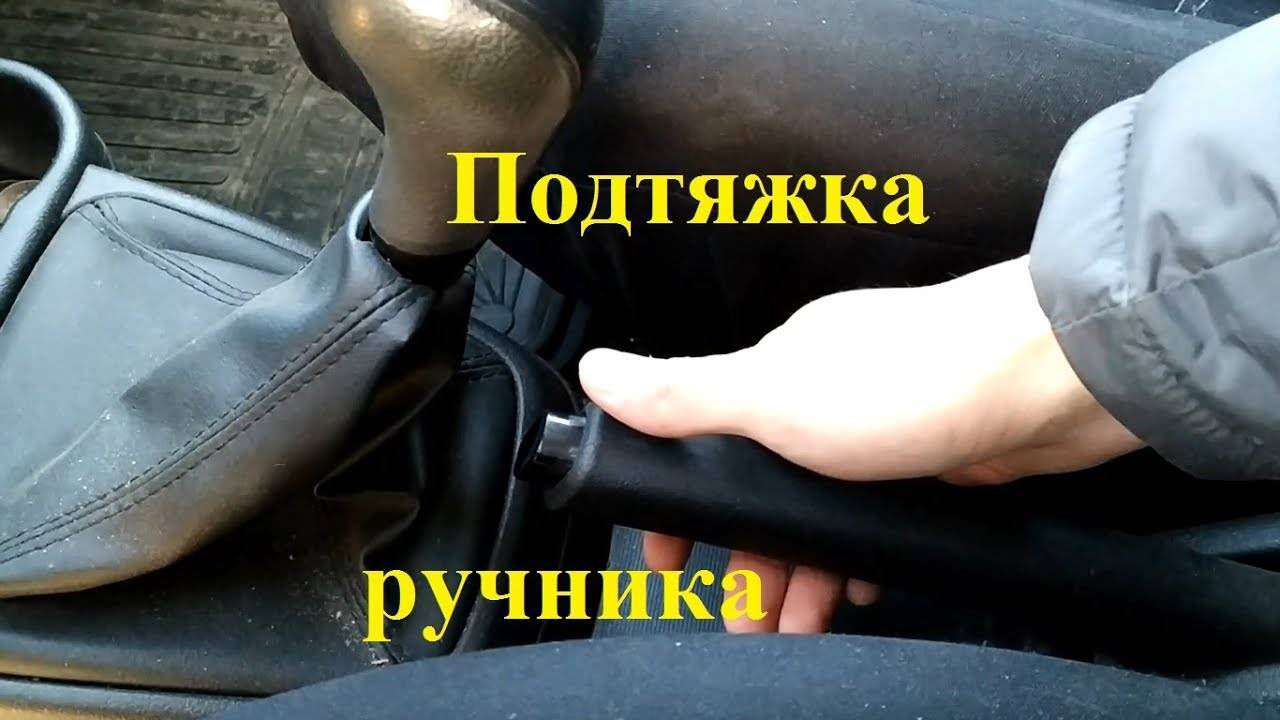

Подтягиваем ручник на Лада Гранта: регулировка и подтяжка троса

Самостоятельная регулировка ручного тормоза

Если вы подготовили всё необходимое для проведения регулировки, можете приступать. Для начала обеспечьте возможность работы под машиной, поместив её над смотровой ямой. Если таковая отсутствует, воспользуйтесь домкратом, чтобы поднять заднюю часть автомобиля. Далее, следуйте инструкции, в которой мы расскажем, как подтянуть ручник на Гранте, чтобы получить результат не хуже, чем у мастера СТО. Итак, процесс установки оптимального натяжения троса выглядит следующим образом:


Для подтяжки тросов ручника необходимо поместить машину над смотровой ямой

  1. Сначала заберитесь в салон транспортного средства, чтобы установить рычаг стояночного тормоза в крайнее рабочее положение — это позволит определить, каким должен быть результат регулировки. Если рычаг поднялся менее чем на два щелчка, значит, следует принять меры по увеличению длины привода. Хотя чаще всего приходится укорачивать, поскольку из-за износа колодок и растяжения троса количество щелчков со временем только увеличивается. Удлинять же привод необходимо только после установки новых тормозных колодок.
  2. Полностью опустите рычаг ручника и переместитесь под автомобиль, чтобы демонтировать подушки с кронштейнов дополнительного глушителя.
  3. Далее, при помощи торцового ключа отверните четыре гайки, на которых держится защитный экран.
  4. Теперь подготовьте деревянный брусок, чтобы подложить его между трубой глушителя и днищем (её для этого придётся оттянуть) — так вы сможете извлечь защитный экран, который освободит пространство для работы.
  5. Воспользуйтесь ключом на «13», чтобы ослабить затяжку контргайки, в то же время придерживая регулировочную гайку вторым таким же ключом.
  6. Для того чтобы подтягивать привод ручного тормоза, заворачивайте регулировочную гайку, а для удлинения, напротив, — эту гайку следует отворачивать. Во время подтяжки необходимо проверять ход рычага ручника.

Именно так выполняется регулировка ручника Лады Гранты, но на этом работа не заканчивается. Ведь необходимо проверить, соответствует ли результат действующим требованиям. Для этого необходимо поднять автомобиль при помощи подъёмника или вывесить его задние колёса, воспользовавшись домкратом. Теперь усилием руки покрутите каждое колесо и убедитесь, что при опущенном рычаге ручного тормоза колёса свободно крутятся. Если этот так и при этом ход рычага составляет 2–4 оборота, значит, вы отрегулировали привод ручника на Ладе Гранте правильно.

Завершающий этап регулировочных работ заключается в установке всех снятых деталей в обратном порядке, после чего стояночная тормозная система должна быть протестирована в дорожных условиях. Для этого найдите подходящий участок дороги с уклоном в 23% (или эстакаду) и поставьте машину на ручник. Если автомобиль самопроизвольно не едет, вы можете гордиться результатом своей работы.

И напоследок хочется отметить, что далеко не всегда проблема с неработающим ручным тормозом решается простой подтяжкой привода. Со временем трос утрачивает способность выполнять свою функцию из-за критического растяжения, износа или повреждения. Ведь работать ему приходится в агрессивных условиях под днищем транспортного средства. В таких случаях единственным решением оказывается замена троса стояночного тормоза.

Почему не держит ручник (не работает стояночный тормоз). Основные причины

Если честно «ручник» или ручной тормоз, в городе не особо нужен, особенно если у вас автомобиль на автомате и вас там есть режим паркинга. Да и на механике, в основном водители ставят машину на передачу. Почему? Да все просто – климат у нас суровый, а поэтому если поставить стояночный тормоз, зимой, то можно попасть в неприятную ситуацию – они банально примерзнут к задним барабанным тормозам.

Однако как учит нас ПДД, ставить его нужно, чтобы избежать аварийных ситуаций, например оставили вы машину на нейтральной передачи, ручник поставить забыли – УШЛИ, а она покатилась. Тут и до аварии недалеко! Поэтому при прохождении ТО обязательно проверяется этот элемент торможения, если не работает (не держит) то технический осмотр вы не пройдете.

Но почему такое происходит, какие есть причины? Давайте разбираться …

Ручник или ручной тормоз, это просто бич на наших ВАЗ. Очень часто получается так, что вы задираете ручку этого тормоза, а ничего не происходит – то есть автомобиль катится.

При прохождении технического осмотра существует золотое правило:

Если автомобиль встает после трех щелчков, то значит — ручной тормоз работает, можно выдавать заветный талончик. А вот если плохо держит при 4 и боле щелчках, то значит работоспособность на низком уровне, либо ее вообще нет!

Неисправные машины отправляют ремонтироваться либо подтягивать ручник, без него никак.

Как работают?

Схема работы банальна и проста — есть ручка, которая соединена с тросом, который в свою очередь находится в специальной оплетке (то есть трос в ней ходит). Дальше этот тросик зацепляется на специальный регулировочный болт (его можно подтянуть и ослабить), который находится в зацеплении с планкой, по краям которой есть еще два троса, уходящих на два задних колеса. А уже эти тросики (отходящие на колеса), находятся в зацеплении со специальной скобой, именно она разжимает колодки и блокирует барабаны.

То есть простыми словами, когда вы отводите ручку вверх (поднимаете ручник), трос натягивается и натягивает два отдельных троса к колесам. Внутри барабанов разжимаются скобы, которые разводят задние колодки, благодаря чему колеса блокируются.

Смотрим небольшое видео, станет понятнее.

Гидравлика или механика

Стоит отметить, что на данный момент не все задние тормоза являются тросовыми или механическими, сейчас есть довольно большое количество ручников, которые работают на гидравлике, особенно это актуально для задних дисковых тормозов, а не барабанных. В гидравлике дублируется работа основной системы торможения.

То есть когда вы поднимаете ручку, то специальным поршнем создается давление на задние диски и они блокируются. Если в такой системе не работает ручник, то причины значительно отличаются от механического собрата.

Причины, по которым не работает ручной тормоз

Зачастую причины банальны, и работы собственно на 10 минут (про это чуть позже), а сейчас перечислю основные моменты:

Износ задних тормозных колодок. Обычно сопровождается скрежетом при торможении. Тут подтягивай, не подтягивай тросик, ничего не получится. Нужно для начала заменить колодки, желательно сразу на обоих колесах, ибо они изнашиваются равномерно.

Неправильно отрегулированный стояночный тормоз. Бывает и такое, просто ослаблен регулировочный болт – нужно подтянуть.

Клин троса в оболочке. Такое часто происходит от времени, и зачастую проявляется на 5 летних и более «старших» машинах. В дело в том, что между оболочкой и самим тросом попадает влага, после чего ржавчина и тросик клинет в оболочке. Здесь есть два пути, либо его смазать и разработать, чтобы он ходил нормально. Либо стоит заменить тросики на новые.

  • Обрыв тросика. Бывает трос рвется, как от самой ручки, так и под машиной, нужно его заменить.
  • Лед или соль, реагенты на поверхности накладок. Происходит редко, но бывает, особенно после проезда глубоких луж. Стоит очистить колодки несильными нажатиями при движении на короткие дистанции. Весь налет должен очиститься.
  • Попадание масла или тормозной жидкости на колодки. Например, потек рабочий цилиндр, возможно, течет сальник задней полуоси. Здесь нужно для начала удалить причину течи, затем очистить колодки. Конечно, они сами очистятся после нескольких циклов торможения. Если «замасливание» сильное, тогда нужно заменить колодки на новые, потому как — поверхность накладок может пропитаться маслом полностью.

По опыту знаю, что в основном это первые четыре причины. Например, на наших ВАЗ, очень часто от времени ржавеет тросик в оболочке, либо его рвет, ну и подтягивать нужно вовремя.

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

1. Опустите рычаг стояночного тормоза до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз 4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

5. Выньте наконечник троса из уравнителя.

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опускаем рычаг ручника до упора вниз.

  • Снимаем с автомобиля задние колеса и тормозные барабаны.
  • После чего необходимо снять передний термоэкран дополнительного глушителя.
  • Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.
  • Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.
  • Вынимаем наконечники оболочек троса из кронштейна на кузове.
  • Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
  • Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.
  • Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
  • Полностью снимаем.
  • Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

  • два рожковых гаечных ключа на 13, один из них желательно – торцевой;
  • один ключ-головка на 8;
  • верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

  1. Опускаем в салоне автомобиля рычаг ручного тормоза.
  2. Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
  3. Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
  4. Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
  5. Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
  6. Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
  7. Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
  8. Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
  9. Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Инструменты:

  • Ключ трещоточный
  • Удлинитель
  • Головка на 10 мм
  • Высокая головка на 13 мм
  • Гаечный ключ рожковый на 13 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

В статье не хватает:

Фото деталей и расходников

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.

Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.

Регулировка ручного тормоза на Лада Гранта ⋆ I Love My Lada

Казалось бы, пустяковое дело — подтянуть ручник. Но не Лада Гранта. Бюджетный до остервенения автомобиль и в этот раз сумел удивить многих владельцев. В силу особенностей конструкции и экономии на мелочах, перед тем, как подтянуть ручних на Гранте, нужно здорово поплясать, при этом без ямы что-то сделать будет сложно. Хочешь-не хочешь, а подтягивать нужно.

Устройство ручного тормоза Лада Гранта

Теоретически, Лада Гранта должна была заменить устаревшую ВАЗ 2107 давным-давно, но по разным причинам ее выпуск откладывался. Автомобиль задумывался как самый дешевый в модельном ряду ВАЗ и эта задумка полностью воплотилась в жизнь. Тормозная система Гранты мало отличается от тормозов классических Жигулей даже по компоновке — все те же дисковые тормоза спереди с плавающей скобой, все те же барабанные тормоза сзади.

Конструкция тормозного механизма Лада Гранта даже не предусматривает простейшей системы автоматической регулировки зазора между колодкой и барабаном

Привод ручника тоже самый простой, а вот в самом тормозном механизме не предусмотрена даже примитивная система автоматической регулировки зазоров между колодкой и барабаном. Усилие от рычага ручника передается напрямую через трос с уравнителем на рычаг 9 в тормозном механизме. Следовательно, после износа фрикционной накладки 8 даже на 2-3 мм приходится подтягивать трос ручника.

Устройство тормозного механизма с приводом ручного тормоза

Опять же теоретически, резьбовой шток с регулирующей гайкой (на фото ниже поз. 6) можно было запросто разместить в салоне, но это потребовало бы применения дополнительных деталей или изменения уже готовых заводских штампов. Поэтому инженеры ВАЗа решили не париться и оставить конструкцию как есть. Для регулировки натяжения троса водитель должен подбираться к регулировочной гайке снизу, что не всегда удобно, особенно в холодную или мокрую погоду. Кроме того, резьбовой шток постоянно находится в пыли и влаге, поэтому ржавеет, и снизу к нему подобраться не так-то просто.

Как подтянуть ручник на Лада Гранта, когда подтягивать

Подтяжка троса ручника необходима в тех случаях, когда рычаг стояночного тормоза не растормаживает колодки в верхнем положении. По науке колодки должны блокировать колеса на 4-6 щелчке и удерживать автомобиль на уклоне 20-25 градусов. В противном случае нам не удастся даже пройти техосмотр.

Конструкция стояночного тормоза

Для подтяжки троса ручника нам нужно открутить и сдвинуть в сторону защитный кожух резонатора глушителя. От крепится на четыре шпильки, вваренные в кузов. Сложность в том, что при откручивании этих четырех гаек головкой на 10 есть опасность, что шпильки сломаются, поскольку резьба часто закисает и ржавеет.

Оборванные шпильки крепления теплозащитного кожуха

В этом случае регулировка ручника может вылиться в просверливание днища и вваривание новых болтов на 6 мм длиной до 25 мм. В крайнем случае, их можно просто вставить в отверстие днища, проставив мощную шайбу и подложив под головку болта гровер. Словом, морально мы уже подготовились, осталось рассмотреть сам процесс.


Подтяжка ручника на Гранта FL

И еще, очень важно заблаговременно обработать эти самые шпильки кожуха проникающей смазкой, к примеру, WD-40. Правда, это тоже связано с путешествием под машину

Регулируем ручник на Гранте своими руками, видео

Если мы готовы к трудностям, то для регулировки нам понадобится стандартный набор инструментов, косистентная смазка для обработки резьбы и смазки компенсатора, а также смотровая яма или эстакада. Если все готово — поехали.

  1. Отпускаем до конца ручной тормоз, спускаемся под машину.
  2. Находим необходимые нам шпильки с гайками и пытаемся их открутить головкой на 10.
  3. Снимаем с кронштейна резиновый подвес глушителя и сдвигаем максимально вперед теплозащитный кожух.
  4. Мы получили доступ к гайке на 13 мм регулировки натяжения троса ручника.
  5. Рожковым ключом удерживаем контргайку,а другим ключом затягиваем ее на несколько оборотов, контролируя натяжение троса.
  6. Натягиваем тросы до легкого натяжения, после чего проверяем силу затяжки. Вывешенное заднее колесо должно вращаться свободно при опущенном рычаге ручника.

После этого проверяем стояночный тормоз в соответствии с нормативными данными. Ниже мы прикрутили видео процесса экстремальной регулировки ручника на Гранте. Удачной всем работы и крепких тормозов!

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

  • два рожковых гаечных ключа на 13, один из них желательно – торцевой;
  • один ключ-головка на 8;
  • верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

  1. Опускаем в салоне автомобиля рычаг ручного тормоза.
  2. Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
  3. Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
  4. Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
  5. Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
  6. Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
  7. Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
  8. Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
  9. Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Инструменты:

  • Ключ трещоточный
  • Удлинитель
  • Головка на 10 мм
  • Высокая головка на 13 мм
  • Гаечный ключ рожковый на 13 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

В статье не хватает:

Фото деталей и расходников

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.

Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.

Регулировка и замена деталей стояночного тормоза Лада Гранта

Страница 1 из 2 Правильно отрегулированный стояночный тормоз автомобиля должен удерживать автомобиль на уклоне 23˚. Полный ход рычага привода стояночного тормоза должен быть от 2 до 4 щелчков устройства рычага.

Для регулировки стояночного тормоза устанавливаем автомобиль на смотровую яму или подъемник и опускаем рычаг ручного тормоза.

рис. 1

Головкой на 10 откручиваем четыре гайки крепления защитного теплового экрана дополнительного глушителя.

С переднего кронштейна крепления дополнительного глушителя снимаем резиновую подушку.

Сдвигаем защитный экран вперед, чтобы был доступ к узлу регулировки тормоза.

рис. 2

Ключом на 13 держим регулировочную гайку наконечника троса и головкой на 13 отворачиваем контргайку.

Для натяжки троса, вращаем регулировочную гайку по часовой стрелке.

Проверяем ход рычага стояночного тормоза. При отпущенном стояночном тормозе задние колеса должны вращаться легко.

Замена тросов стояночного тормоза

рис. 3

Тросы стояночного тормоза заменяем при их вытягивании или при обрыве, заедании внутри оболочек.

Откручиваем контргайку и регулировочную гайку с тяги рычага, как описано выше.

Снимаем уравнитель тросов с тяги рычага стояночного тормозаВытаскиваем наконечники тросов из уравнителя и снимаем его
Извлекаем наконечник оболочки троса из кронштейнаОтсоединяем наконечник троса от рычага привода стояночного тормоза (статья – Замена тормозных колодок автомобиля Лада Гранта)
Выводим наконечник троса из отверстия щита тормозного механизмаКлючом на 10 откручиваем гайку и снимаем скобу крепления оболочки троса к балке задней подвески
Извлекаем оболочку троса из держателя на кронштейне крепления балки задней подвескиОтгибаем отверткой скобу крепления троса на кузове и выводим трос из скобы
Снимаем теплозащитный экран топливного бака. Вынимаем трос из держателя на кузовеВыводим трос стояночного тормоза из-за защитного экрана топливопроводов

Установка тросов

Устанавливаем один трос в обратной последовательности и вставляем его в уравнитель тросов.

рис. 15

Вставляем тягу рычага стояночного тормоза в отверстие уравнителя и закручиваем на несколько витков регулировочную гайку.

рис. 16

Для облегчения установки второго троса можно изготовить приспособление из металлической трубки длиной 30 см и отверстием диаметром 15 – 16 мм (рис. 16). На одном конце трубки сверлим отверстие и нарезаем резьбу под винт (М4 – М6).

Закрепляем трос в держателях на кузове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний наконечник троса и фиксируем винтом оболочку троса на наконечникеСтержнем давим на наконечник троса, сжимая его пружину

При этом передний наконечник троса будет выходить из оболочки и его можно вставить в уравнитель.

Дальнейшую установку троса делаем в обратной последовательности. После регулируем стояночный тормоз, как сказано выше.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
