Меняем ремень ГРМ на 8-клапанной ВАЗ-2114 своими руками: полезные советы и артикулы

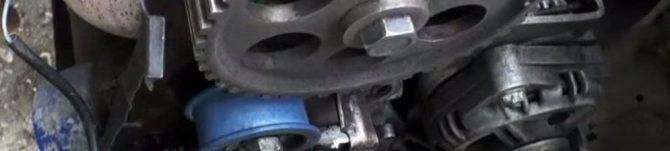

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ », пункт 1.

Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
  • ВАЗ 2110
    • Прочее
    • Двигатель
    • Рулевое управление
    • Электрооборудование
    • Трансмиссия
    • Тормозная система
    • Подвеска
    • Тюнинг
  • ВАЗ 2114
    • Электрооборудование
    • Двигатель
    • Тормозная система
    • Прочее
    • Рулевое управление
    • Трансмиссия
    • Подвеска
    • Тюнинг
  • Лада Приора
    • Рулевое управление
    • Двигатель
    • Подвеска
    • Электрооборудование
    • Тюнинг
    • Тормозная система
    • Трансмиссия
  • Видеопубликации
  • Фотопоток тюнинга ВАЗ
  • Руководства по эксплуатации и ремонту

Признаки необходимости замены ремня ГРМ и последствия обрыва ремня

На автомобиле Ваз 2114, как и на любом другом, рано и поздно может начать подъедать ремень ГРМ.

Вследствие этого, потихоньку он начнем сползать и в результате, окончательно лопнет.

Если оборвет его при движении, автомобиль, скорее всего, достаточно резко дернет, как будто вы переключились с 4-5 передачи на 1 и выполнили торможение двигателем, и больше он не заведется.

В случае оснащенности автомобиля бортовым компьютером, на нем появится значок «ошибка датчика фаз».

Что бы такая ситуация не возникла внезапно, за состоянием ремня необходимо постоянно следить.

Меняется ремень ГРМ по руководству эксплуатации через каждые 50 тыс. км, а по совету профессионалов, через 40.

На 1,5 литровом, 8 клапанном двигателе критичного при обрыве ничего не случиться, а вот при оснащении автомобиля силовым агрегатом на 1,3 литра, может загнуть клапана.

Это было бы весьма печально, ведь произошедшее повлечет за собой выполнение весьма дорогостоящих работ, если вообще не капитальный ремонт двигателя.

VESKO-TRANS.RU

Какова цель ремня ГРМ

Ремень ГРМ соединяет коленчатый вал с распределительным валом и синхронизирует их работу. Это заставляет кулачковый вал вращаться, тем самым обеспечивая свои собственные функции. Сегодня, с этим ременным приводом, приводятся и другие компоненты двигателя. Эта деталь по существу представляет собой резиновое изделие с зубчатой ​​внутренней поверхностью, которая требует синхронизации и устранения проскальзывания.

Внешний вид резинового изделия

Замените ремень самостоятельно (на модели с 8 клапанами)

Смена ремня ГРМ ВАЗ 2114

Это строго регламентировано в аннотации к эксплуатации автомобиля. Рекомендуется менять эту часть через 30-45 км. Но невозможно сосредоточиться только на совете, со временем, без пробега. Это скользит от механизмов, ест, взрывы, и, возможно, взрывы.

Для автомобиля с установленным 1,5-литровым 8-клапанным двигателем приток ремешка не имеет серьезных последствий: автомобиль просто остановится и даже не запустится. При мощности двигателя 1,3 л. Повреждение клапана, что повредит весь двигатель. Если на ВАЗ2114 установлена ​​форсунка, то, когда она скользит, она съедает другой ремень, на приборной панели появляется «ошибка датчика фар». Решите вопрос во сколько километров. эта часть должна быть заменена после визуального осмотра и, если она находится в плохом состоянии. Какой ремень выбрать, написано в инструкции к ВАЗу 2114.

Чтобы внести изменения самостоятельно, вам необходимо подготовить новые детали и инструменты:

  • набор ключей;
  • новый ремень ГРМ;
  • новый натяжной ролик.

Новые монтажные материалы

Последовательность самостоятельной замены состоит из следующих этапов:

  1. Автомобиль должен быть установлен на ручнике.
  2. Установите 4-ую или 5-ую передачу.
  3. Сняв три болта, снимите крышку, защищающую привод распределительного вала.
  4. Затем ослабьте приводной ремень генератора и снимите его с коленчатого вала со шкивом, оставив болт, который его удерживает.
  5. Теперь машина должна быть в нейтральном положении.
  6. Далее нужно сделать теги. Для этого поверните коленчатый вал по часовой стрелке, следуя отметкам и маховику. При этом поверните вал отметка не будет параллельным среднему делению шкалы.
  7. Убедиться отметка на шкиве напротив метки на защитной крышке слегка ослабьте крепежную гайку на натяжном ролике. При необходимости заменить натяжной ролик.
  8. Используйте ролик, чтобы ослабить натяжение ремня, чтобы снять его.
  9. Далее установите новый продукт на шкив коленвала.
  10. Затем потяните уменьшенную ветвь продукта к шкиву распределительного вала, чтобы он не провисал.
  11. После откручивания коленвала на 1,5-2 оборота и принимать теги. Если отметки не совпадают, снимите ремень и повторите процедуру установки снова.
  12. После маркировки открутите болт на коленвале и прикрепите шкив генератора к месту, закрепив его болтом.
  13. Поверните натяжной ролик против часовой стрелки, чтобы отрегулировать натяжение ремня ГРМ и надеть ремень генератора.

Как заменить ремень ГРМ на ВАЗ 8кл. Установите метки правильно. Ремонт машин.

В этом видео механик Петрович покажет и расскажет о замене ремня ГРМ на ВАЗ 2108, 2109, 21099, 2114, 2115 и некоторых.

Гайка для ослабления и затягивания

После завершения всех работ запустите двигатель и найдите регулировку натяжения ремня по звуку.

Процесс замены

Для произведения ремонта такой сложности нам потребуется:

  • набор отверток с разными жалами;
  • стандартный набор ключей;
  • домкрат;
  • новый расходник;
  • набор роликов.

Итак, сначала устанавливаем авто на ровную площадку и ставим его на ручник.
Обязательно должна быть установлена 3 или 4 передача.
Теперь необходимо обесточить автомобиль. Для этого отсоединяем левую клемму аккумуляторной батареи.
Привод распредвала защищен специальным кожухом. Для обеспечения доступа к нему кожух придется снять. Для этого откручиваем несколько крепящих его болтов.
Теперь снимаем шкив коленвала. Снимаем его вместе с ремешком, который для этого придется ослабить.
Ставим машину на нейтралку.
Теперь очень важный этап, он касается совмещения меток. Начинаем крутить коленвал вправо. При этом наблюдаем за маховиком и расположением меток. Крутим вал до тех пор, пока метка на нем ни станет соответствовать среднему значению шкалы.
Метка на шкиве должна быть размещена против отметки, расположенной на корпусе. Слегка ослабляем гайку, крепящую натяжной ролик

Вообще, на ролик нужно обратить особое внимание. Скорее всего, его тоже придется заменить

Даже если вам кажется, что он находится еще в нормальном состоянии, все равно в скором времени на нем могут образоваться люфты. Тогда его уже точно придется менять, но из-за этого придется заново разбирать весь механизм.

9. Теперь начинаем подготавливать ремень к снятию. Для этого ослабляем ремень при помощи натяжного ролика.

10. Снимаем отслуживший свой срок расходник и начинаем натягивать новое изделие на шестерню коленвала.
11. Теперь натягиваем его на шестеренку распредвала. Делаем это аккуратно, исключаем провисание ременной передачи. Надеваем ремень на натяжной ролик.

12. Прокручиваем коленвал на 2 оборота вправо и устанавливаем метки. Если не будет их точного совпадения, процедуру установки ременной передачи придется произвести заново.
13. Возвращаем на место генераторный шкив и закручиваем болт его крепления.
14. Крутим ремень влево, чтобы отрегулировать его натяжку. Натяжение должно быть оптимальным – ремень нельзя перетягивать, но и провисание тоже следует исключить.
15. Надеваем ремешок генератора.
16. После этого останется только возвратить остальные детали на место и проверить работу механизма. Для этого запускаем мотор и слушаем, как он работает. Если посторонних шумов не слышно, с задачей мы справились на отлично. Ну а если все же слышен свист или скрежет, тогда установку придется повторить.

Быстрая замена ремня ГРМ на ВАЗ 2114 с двигателем 8 клапанов

Сегодня приехал в гости к моему старому другу, шашлык и всё такое, а в промежутке небольшое ТО на его свежеокрашенной ВАЗ 2114 замена ремня ГРМ, роликов и помпы. На данном автомобиле установлен стандартный восьмиклапанный двигатель и это очень упрощает дело, так как на данном двигателе процедура замены зубчатого ремня привода газораспределительного механизма занимает 30 минут. В нашем случае немного подъедало ремень ГРМ с внутренней стороны и виной этому бы один из болтов масляного насоса, об этом расскажем в конце статьи.

В стандартных условиях периодичность замены ремня ГРМ составляет 60 тысяч километров пробега или четыре года эксплуатации, в зависимость от того что настанет быстрее. Интервал замены может быть увеличен до 80 тысяч при периодическом контроле состояния ремня, ролика и помпы.

  1. Инструмент и приспособления
  2. Подготовительные операции
  3. Пошаговая инструкция замены ремня ГРМ
  4. Выставляем верхнею мертвую точку
  5. Замена помпы
  6. Установка нового ремня ГРМ
  7. Причины износа зубчатого ремня на двигателях ВАЗ 8 клапанов
  8. Видео замены ремня ГРМ на ВАЗ 2114 8 клапанов

Инструмент и приспособления

Нам потребуется ключи и головки на 10, 17, а также ключ для натяжного ролика ремня ГРМ, купить можно в любом автомагазине.

Подготовительные операции

Сразу видно хозяин любит свой автомобиль.

Если планируется замена помпы, то даем двигателю остыть, снимаем защиту после чего сливаем антифриз. Достаточно слить только с блока цилиндров.

Поддомкрачиваем автомобиль снимаем переднее правое колесо и пластиковый брызговик.

Пошаговая инструкция замены ремня ГРМ

  1. Откручиваем два болта с боку защитной крышки ГРМ. Ключ на 10.
  1. И один спереди, снимаем крышку. Ключ на 10.
  1. Снимаем ремень привода генератора. Ослабляем контрящею гайку, ключ на 13 и выкручиваем натяжной болт, ключ на 10. Подвигаем генератор к блоку цилиндров.
  1. Если отодвинуть генератор не удалось, необходимо ослабить гайку крепления снизу. Ключ на 17.

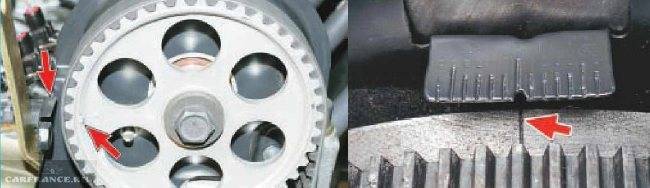

Выставляем верхнею мертвую точку

  1. За болт шкива коленвала проворачиваем его по часовой стрелке.
  1. Добиваемся совпадения метки на зубчатом шкиве распредвала (дале по тексту просто звездочка) и металлическом кожухе.
  1. На звездочке коленвала так же должна совпасть метка с отливом на масляном насосе.
  1. Откручиваем болт шкива коленвала, предварительно застопорив коленчатый вал. Блокируем задние колеса, включаем пятую передачу и вставляем отвертку в вентиляционное отверстие тормозного диска ниже суппорта. Головка на 17 с удлинителем и трубой в качестве рычага.
  2. Откручиваем гайку крепления натяжного ролика и снимаем его вместе со старым ремнем ГРМ.

Замена помпы

  1. Откручиваем болт крепления звездочки распредвала и снимаем ее. Ключ ил головка на 17.
  1. Смазываем прокладку помпы тонким слоем герметика и устанавливаем помпу на место. Ставим защитный кожух и равномерно обтягиваем все болты.

Установка нового ремня ГРМ

  1. Достаем новый комплект ГРМ, в нашем случае фирмы Гейтс.
  1. Для двигателя ВАЗ 2114 8 клапанов он содержит зубчатый ремень и натяжной ролик.
  1. Если кому нужно то артикул на коробке следующий.
  1. Проверяем совпадение всех меток. Устанавливаем на место натяжной ролик, гайку не закручиваем. Далее устанавливаем новый ремень ГРМ, надеваем его сначала на звездочку коленвала, далее на звездочку распредвала, натяжной ролик и помпу. Следим за тем что бы нисходящая ветвь ремня была натянута.
  2. Используя специальный ключ, поворачиваем натяжной ролик, натягиваем ремень ГРМ. Затягиваем гайку.
  3. Правильной считается натяжка при которой, двумя пальцами, мы можем повернуть ремень ГРМ на самом длинном участке максимум на 90 градусов.
  1. Устанавливаем все детали в порядке обратном снятию. Заливаем антифриз.

Данная процедура на столько проста что ее можно выполнить своими руками даже не имея гаража, просто во дворе дома.

Причины износа зубчатого ремня на двигателях ВАЗ 8 клапанов

  1. Износ зубчатого ремня с передней стороны — основная причина износившееся помпа, но иногда бывает и шпилька натяжного ролика и в очень редких случаях звездочка распредвала. Для устранения данной проблемы замените износившеюся деталь.
  2. Износ с задней стороны встречается горазда реже. Основная причина это болт на масленом насосе. Натяжка ремня со временем немного ослабляется и вибрируя он начинает доставать до данного болта. Убрать эту проблему очень просто, меняем болт под звездочку Torx на обычный под головку на 10, шляпка у него меньше и ремень ГРМ уже недостает. На фото видна потертость от ремня.

Как часто менять ролик и ремень

Рекомендуемые показатели замены для автомобилей ВАЗ 2114 определенные заводом производителем определяют срок замены как 60 тыс. км, но это утверждение справедливо лишь для транспортных средств младше пяти лет, в противном случае эту цифру стоит уменьшить ориентировочно на 15 тыс. км.

Также на срок замены влияет работоспособность жидкостной помпы, с максимальным ресурсом в 90 тыс. км. у оригинально заводской детали. «Левую» помпу не стоит брать ни в коем случае, потому как она быстро сломается сама или «съест» ремень с внешней стороны.

Также не стоит забывать о необходимости замены сальников коленвала, которые также имеют схожий износ измеряемый 40 тысячами.

Порванный ремень ГРМ

Следовательно, с учетом вышеописанных данных можно прийти к умозаключению, что менять ремень, ролик регулировки и сальник необходимо каждые 40 тыс. км, а через одну замену вместе с ними ставить и новую помпу, если не произошло непредвиденных поломок.

Как часто менять ролик и ремень ГРМ?

Здесь нет однозначного ответа. Дело в том, что все механизмы автомобиля постоянно изнашиваются, подвергаются чрезмерным нагрузкам

Поэтому на рекомендации завода-производителя можно обращать внимание лишь в том случае, если машина новая – до 5-7 лет. В этом случае замена проводится раз в 55-60 тыс

км. Если машина старая, то уменьшайте на 15 тыс. км. этот показатель смело. Дело в том, что только двигатели с объемом 1,5 литра спокойно и без последствий переживут обрыв. Но на восьмерках, например, ставили моторы 1,3, у которых клапана гнет.

Очень часто жрет ремень ГРМ на ВАЗ 2114 и аналогичных моделях. Происходит это вследствие сильного износа жидкостной помпы. Ее ресурс не более 90 тыс.км. И то лишь в случае, если она качественная. А если попался брак или явная подделка? То она может сломаться и через полчаса езды.

При износе помпы ролик жрет резину с внешней стороны. И чем сильнее износ насоса, тем виднее повреждения ремня. Значит, вывод такой: менять комплект ГРМ (ролик и ремень) каждые 40-45 тыс.км, с каждым вторым ставить новую помпу.

Цена ремня грм и стоимость работы по его замене

Ремень ГРМ можно без проблем купить в любом автомагазине. Его стоимость в зависимости от производителя составляет от 400 до 1000 рублей. Однако при замене ремня рекомендуется менять и натяжной ролик, цена которого колеблется от 400 до 600 рублей.

Примерная стоимость работ по замене ремня в комплекте с роликом в автосервисе составляет от 600 рублей до 1000.

Если у вас нет возможности или желания обращаться на станцию техобслуживания, ремонт можно произвести своими руками. Но для начала необходимо приобрести новый ремень ГРМ и ролик.

Чтобы выбрать запчасти было легче, воспользуйтесь нижеприведенной таблицей, где указаны каталожные номера оригинальных деталей и их аналогов.

БРЕНДКОД
РЕМЕНЬ ГРМ
АВТОВАЗ2112-1006040
GOODYEARG1535
GATES5539
CONTITECHCT 996
CONTICT996
LYNX136CL254
FLENNOR4428
BOSCH1987949559
OPTIBELTZRK1538
LUZARLTB0112
PILENGACTP0996
РОЛИК НАТЯЖИТЕЛЯ
АВТОВАЗ21120-100612000

Учитывая возможные неисправности, вызванные обрывом ремня ГРМ, а также сложность ремонта, покупать запчасти сомнительного качества и неизвестных производителей крайне нежелательно.

Как заменить ремень ГРМ ВАЗ 2114 цена решения вопроса

1. Несколько советов перед тем, как приступить к замене ГРМ2. Первая фаза работ по замене ГРМ3. Вторая фаза работ по замене ГРМ ГРМ расшифровывается, как ремень газораспределительного механизма. Он представляет собой резиновое изделие замкнутого типа, у которого имеются насечки на внутреннем контуре. Его применяют для синхронизации коленчатого и распределительного валов автомобиля. Опытные автовладельцы считают, что менять ремень ГРМ необходимо каждые 40-50 тысяч километров пробега. В противном случае, выход из строя данного элемента автомобиля может носить очень серьезные последствия. В лучшем случае автомобиль заглохнет по среди дороги и не сдвинется с места, пока не будет заменен ремень ГРМ, причем на ВАЗ 2114 это достаточно частая проблема, так как до возникновения конечной проблемы он никак не проявляет себя. А цена на восстановление последствий сбоя может быть на много выше, чем на своевременную замену ГРМ.

Устанавливаем новый ремень и производим его натяжение

Порядок выполнения работ

1.Ремень надеваем, начиная с шестерни коленвала.

2.Проведя ремень через шестерню жидкостного насоса и натяжной ролик, надеваем его на шестерню вала ГРМ.

3.Для натяжения ремня, обычно, используется специальный ключ, которым вращается натяжной ролик. Если такого инструмента у вас нет, можно применить обычные саморезы, шурупы или болты. Вставляем их в отверстия в корпусе ролика (2 шт), и продев отвертку между ними, вращаем ролик против часовой стрелки, натягивая ремень. Периодически проверяем натяжение ремня.

4.Натяжение ремня, без использования специнструмента, именуемого тензометрическим тестером, можно проверить путем его проворачивания вокруг его вертикальной оси. Для этого, взявшись двумя пальцами (большим и указательным) за его поверхность в точке между звездой распределительного вала ГРМ и шестерней жидкостного насоса, проверните ремень вокруг его вертикальной оси. Если его плоскость провернется более, чем на 90 градусов, подтяните еще. Натяжение можно считать оптимальным, когда ремень проворачивается на 80-90 градусов. Но не переусердствуйте: сильное натяжение приведет к износу и самого ремня, и подшипника помпы.

5.Если натяжение ремня ГРМ в норме, затягиваем гайку крепления ролика натяжителя (ключ на 13). Вытягиваем шурупы (саморезы, болты) из корпуса ролика.

6.Накинув ключ на 19 на болт крепления шкива коленвала, проворачиваем вал на 2 оборота. Проверяем, не сбились ли метки. Если все в норме, продолжаем монтаж. Если метки сбились, придется снять ремень и все повторить заново.

7.На коленвале снова отворачиваем болт шкива привода генератора (ключ на 19). Устанавливаем ранее снятый шкив на коленчатый вал. Зафиксировав маховик отверткой, затягиваем болт.

8.Надеваем ремень генератора, производим его натяжение.

9.Проверяем результаты проделанной работы. Запускаем двигатель, слушаем его работу. Если двигатель работает нормально, значит, вы все сделали правильно.

10.Ставим на место защитную крышку привода ГРМ, закручиваем 3 болта ее крепления (ключ на 10).

11.Подгибаем защиту двигателя, и тем же ключом закручиваем 2 болта ее крепления к кузову.

12.Монтируем правое переднее колесо.

13.Опускаем машину, не забываем надежно затянуть болты его крепления.

Вот, в принципе, и весь алгоритм замены ремня ГРМ. Как видите, он не настолько сложен, как может показаться на первый взгляд. Конечно, предусмотреть все нюансы, которые могут возникнуть в процессе замены, невозможно, однако предоставленной информации должно вполне хватить, чтобы справиться с этой задачей. Тем более, в случае ошибки двигатель никоим образом не пострадает.

Если у вас остались вопросы, или вам необходима более детальная информация, посмотрите видео о том, как происходит процесс замены ремня привода ГРМ на автомобиле ВАЗ 2115

Обрыв ремня ГРМ в пути может причинить массу неудобств. На ВАЗ-2115 эта поломка способна привести к загибу клапанов, что грозит более дорогостоящим ремонтом. Также неприятная ситуация может возникнуть, если поломка произойдет в дороге. Ниже мы разберемся в причинах этой неисправности и приведем инструкцию по ее устранению.

Как поменять ремень ГРМ на ВАЗ 2113, 2114 и 2115

Механизм ГРМ (газораспределительный) представлен в каждом автомобиле. В большинстве моделей ВАЗ устройство приводится в действие ремнем, который периодически необходимо менять. Опытные мастера советуют проводить процедуру после 50 тысяч км пробега. Не стоит ориентироваться только на пробег, деталь лучше проверять визуально. В статье рассмотрено, как проходит замена ремня ГРМ ВАЗ разных моделей.

Когда необходимо менять ремень ГРМ

В руководстве по эксплуатации к ВАЗ-2114 и другим моделям концерна сказано, что подобный расходный материал рекомендуется менять один раз в 50-60 тысяч км. Это примерный срок, который зависит от качества изделия.

Гнутся клапаны на ВАЗовских моторах, которые устанавливаются на переднеприводные модели (в том числе старые) с объемами 1.1 и 1.3 л, двигатель 1.6 и 1.5 — не гнет.

  1. На изделии присутствуют трещины, порезы.
  1. Заметно расслоение детали. Менять механизм нужно в короткие сроки.
  2. Зубья на внутренней стороне повреждены, некоторые отсутствуют.

Устройство может прийти в негодность при долгом использовании, неправильно

Где находится

Найти деталь не трудно — при открытии капота с левой стороны. Неопытные автомобилисты путают с механизмом генератора. У изделия есть отличие — наличие зубьев с внутренней стороны. Устройство передает вращение от коленвала к распределительному валу, связан с этими узлами.

Порядок снятия ремня ГРМ

Подробное описание, как снять и поменять ремень на автомобилях ВАЗ с двигателем 8 клапанов. В качестве примера представлен ВАЗ-2115 с силовым агрегатом инжектор.

Процесс снятия на моделях с таким двигателем произвести проще, под капотом больше места.

  1. Поднять авто на домкрат, снять переднее правое колесо.
  2. Открутить 2 болта крепления брызговика двигателя, подогнуть для удобства (должен быть открыт доступ к шкиву коленвала).
  1. Демонтировать ремень генератора, ослабив крепления ключами на 17 и 19.
  2. Открутить 3 болта (10 мм) крышки ремня ГРМ.
  1. Совместить метки для последующей установки. Одна — на шкиве распределительного вала, нанесена с внутренней стороны, другая — в качестве выступа на крышке механизма ГРМ сзади. Третья метка — точка на шкиве коленвала с зубчиками, должна совпасть с вырезом. Провернуть деталь можно, вставив болт и прокрутив по часовой.
  1. Ослабить гайку натяжного ролика. Деталь желательно заменить, лучше открутить гайку ключом на 17, провернуть против часовой.
  2. Натяжение ремня ГРМ ослабло, можно демонтировать без трудностей.

При замене изделия на автомобиле ВАЗ с мотором 16 клапанов действия идентичные. Некоторые метки располагаются иначе, вместе с ремнем нужно менять ролики и помпу, они могут стать причиной износа изделия, в моторе загнутся клапаны. Двигатель 16 клапанов неудобен. При замене слишком мало места, приходится снимать бачок гидроусилителя, адсорбер и подушку узла.

Этапы установки

Ремень ГРМ устанавливать непросто, есть свои нюансы. Рассмотрение на примере мотора 8 клапанов.

Процесс состоит из действий:

  1. Установить изделие на ролики.
  2. Поставить новый натяжной ролик (если нужно), закрутить гайку крепления не сильно.
  1. Установить шкив коленвала, прикрутить его.
  1. Поставить защитную крышку механизма ГРМ.
  2. Вернуть на место ремень генератора. Проверить на наличие повреждений, при необходимости заменить.
  3. Отрегулировать натяжение ремня генератора.
  4. Прикрутить брызговик.
  5. Поставить колесо.
  6. Убедиться, что двигатель работает правильно, если нет — проверить метки.

Некоторые модификации моторов не имеют метки на крышке масляного насоса. Необходимо сделать выступ на маленьком шкиве коленвала в центре разреза.

Заключение

Установить ремень ГРМ на автомобиль ВАЗ – несложная процедура, без опыта работ выполнять не рекомендуется. Если изделие будет установлено не по меткам или с нарушением порядка, мотор станет работать неровно, периодически глохнуть, не запускаться из-за смещения фаз газораспределения.

САМОВЫВОЗ:

— Товар, который имеет статус «в наличии» может находится как в магазине так и на складе.

— Для покупки товара в off-line магазине сначала, обязательно, оформляйте заказ и только после звонка менеджера и уточнения всех деталей Вы сможете забрать товар с точки выдачи.

— Получить заказ в Харькове «в метро», «при встрече», «поближе к окружной», «по пути домой» категорически НЕЛЬЗЯ, (нет возможности там сделать документы))) (от нас до центра. ул. Сумской — 6км, пешком займет один час).

— Мы не имеем отношения к рынку и мы работаем в понедельник!

— Цена товара в on-line магазине может отличаться от цен off-line магазина. Оформляйте заказ через корзину, в таком случае цены которые вы видите на сайте будут зафиксированы для вас.

Процесс подготовки

Данная процедура производится достаточно просто, но до того как выставить метки на ВАЗ 2114 и для полного удобства, вам понадобится помощник и небольшая подготовка.

Итак, чтобы все прошло быстро необходимо:

    1. Находим ровную поверхность, позволяющую легко зафиксировать машину, чтобы она не покатилась (ставим башмак под левое заднее колесо).
    2. Срываем крепления на правом колесе и поднимаем автомобиль домкратом так, чтобы колесо свободно снималось.

Поддомкрачиваем авто

  1. Откручиваем все крепежи и окончательно демонтируем колесо.
  2. Полностью снимаем защиту ремня, для этого понадобится ключ на 10, которым вы открутите 3 болта с головкой, на этом этап подготовки считается оконченным, теперь можно смело приступать к работе.

Снимаем защитный кожух ГРМ

4 основные причины обрыва ремня ГРМ

К чему приведет обрыв ремня ГРМ? Ответ на этот вопрос зависит от нескольких факторов: величины оборотов мотора, конструкции двигателя и т.д. Прежде всего, нужно проверить, что стало причиной обрыва ремня ГРМ.

Чаще всего к такой поломке приводит:

  • Нарушение регламента замены ремня ГРМ, предусмотренного производителем. Для автомобилей отечественного производства срок службы этого элемента составляет 60-70 тыс. км. пробега или 2 года (какое событие наступит раньше).
  • Несоблюдение правил регулировки и эксплуатации узла ГРМ. Зубчатый ремень может порваться в результате подклинивания помпы, роликов или натяжителя. Если коленчатый вал двигателя работает в режиме нескольких тыс. оборотов в минуту, то в момент подклинивания одного из вышеперечисленных элементов возникает импульс, который обеспечивает нарушение целостности даже высокопрочного ремня. Кроме того, чтобы избежать неприятностей стоит проверить степень натяжения ремня. Слишком сильная натяжка также приведет к обрыву, а если ремень натянут слабо, то он соскользнет со шкивов. В ходе диагностики нужно проверить не только состояние ремня, но и других сопряженных с ним деталей (к примеру, соскальзывание ремня может произойти из-за люфта шкива).
  • Воздействие на материал ремня ГРМ технической жидкостью. Если на ремень попало масло или антифриз, его нужно срочно заменить. Вытирание масла не решает проблему, поскольку его материал впитывает жидкость и теряет свои характеристики.
  • Низкокачественный ремень. Достаточно часто запчасти, купленные по заниженным ценам, оказываются низкокачественными. Экономия на ремне ГРМ может обернуться во много раз большими затратами на ремонт двигателя и других агрегатов.

В процессе работы двигателя внутреннего сгорания происходит непрерывное движение клапанов между верхней и нижней мертвой точкой. Если ремень ГРМ обрывается, происходит остановка распределительного вала, в результате чего клапана фиксируются в одном положении. Коленчатый вал, вращаясь по инерции, толкает поршни к открытым клапанам. В результате удара клапана деформируются. Если, обрыв ремня происходит на холостом ходу двигателя, то может понадобиться замена нескольких клапанов, а если это происходит на высоких оборотах, то придется менять весь комплект.

Последствием обрыва зубчатого ремня может быть также деформация направляющих втулок, разрушение поршней, поэтому иногда возникает необходимость ремонта/замены всего блока двигателя. Такие работы требуют больших временных и финансовых затрат, поэтому, не забывайте своевременно проверить состояние ремня ГРМ.

Еще более тяжелыми могут быть последствия в случае обрыва зубчатого ремня на дизельном двигателе. Такие моторы отличаются тем, что их клапана почти не имеют запаса свободного хода, если поршень находится в верхней точке. В результате разрыва ремня ГРМ на дизеле происходит целая цепочка поломок:

  • деформируется распредвал с подшипниками;
  • разрушается ГБЦ;
  • деформируется шатунная группа.

При высоких оборотах мотора возможно также разрушение поршней и цилиндров.

Меняем ремень ГРМ на 8-клапанной ВАЗ-2114 своими руками: полезные советы и артикулы

Дальше речь пойдёт о двух двигателях – 2111 и 11183. Завод ВАЗ их устанавливал на хэтчбеки Лада-114. Узел ГБЦ в этих моторах содержит не 16 клапанов, а 8, и заменить ремень ГРМ на ВАЗ-2114 сможет любой начинающий механик: клапаны не задевают за поршни при любых положениях шкивов. Шкив ГРМ здесь – один, и его надо выставлять по метке так же как и коленчатый вал. Рассмотрим подробности.

То, что мы собираемся делать, у профессионалов занимает 10 минут. Смотрим пример замены ремня ГРМ ВАЗ-2114 на видео:

Все шаги по замене ремня ГРМ «от и до»

Перед заменой надо убедиться, что: включена нейтральная передача, автомобиль застопорен, клемма «минус» снята с АКБ (ключ «на 10»). С двигателя 11183 снимают пластиковую крышку – деталь аккуратно вытягивают вверх. Затем демонтируют кожух привода:

  1. Отворачивают три винта крепления, удаляют пластиковую деталь (см. фото).

Кожух ГРМ на моторе 2111 и 11183

Метки на шкиве и на маховике

Альтернативный способ «срывания» ГРМ

Как придвинуть генератор к двигателю

Шкив генератора на двигателе

Финальный шаг по демонтажу

Новый ремень ГРМ установлен

Как регулировать натяжение?

Если всё было сделано правильно, значит, ремень можно двумя пальцами повернуть на пол-оборота, но не больше (как на фото).

Правильная настройка натяжения

Для выполнения регулировки используется ключ-вилка. Если такого ключа нет, подойдут щипцы для стопорных колец. Ролик удерживают ключом и затягивают гайку.

Рекомендации

  • Перед установкой нового ремня протирают уайт-спиритом все шкивы, то есть зубцы на них. А регулировочный винт можно обработать растворителем ржавчины.
  • Нет смысла защищать новый ремень силиконовой смазкой. Кстати, по регламенту, предусмотренному для ВАЗ-2114, заменять ремень ГРМ надо через каждые 60 000 км либо при необходимости. А необходимость может быть вызвана даже попаданием на резину продуктов нефти.

Артикулы

2108-1006120 – ролик

Внимание : детали 2108-1006120 и 2112-1006120 не взаимозаменяемы!

2108-1006129 – шпилька под ролик;

2108-1006040-10 – ремень;

2108-1006149 – уплотнитель под кожух;

2108-1006146 – кожух пластиковый.

Аналоги ремней

  • GATES 5521 или 5521XS (усиленный), рекомендуется
  • FINWHALE BD-111
  • BOSCH 1 987 949 559
  • LEMFORDER 58-111-19 или 14458 01
  • CONTITECH СТ-527
  • GOOD YEAR G1474 (полукруглый зуб) или G1485 (зуб-трапеция)
  • DAYCO 111х190/1
  • HANSE HZ 011 008
  • БРТИ 21080-1006040-10
  • TOYOTA 13568-19035
  • RENAULT 7701462019
  • OPEL 636359
  • ROVER GTB1124
  • AYWIPARTS AW2110560
  • PROCODIS FRANCE 05CD27
  • FAI 40305
  • GK 791170
  • MAGNETI MARELLI 340018181434
  • MAPCO 43080
  • HEPU 29-0165
  • OPTIMAL R-1113
  • SCT G124
  • WILMINK WG1151273
  • VEYANCE G1474
  • OPTIBELT ZRK 1123 (3 шт.)
  • TRISCAN 8645 5521 (2 шт.) или 8645 5124 (2 шт.)
  • FLENNOR 4410 (2 шт.) или F904410 (ремень + ролик)
  • LYNXauto 111CL19 (1 шт.) или PK-1236 (ремень + ролик)

Аналоги ролика

  • GATES T42042 или T42042A (2 шт.)
  • MAPCO 23081
  • FLENNOR FS99018
  • LUK 531 0671 20
  • OPTIMAL 0N1917
  • BREDA LORETT TDI3009
  • TORQUE 830900АЕ2
  • ESPRA 2108-1006120/ES0108
  • INA 531075010
  • CORAM C747
  • ВПЗ-23 830900АЕ1
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
