Откручиваем шкив коленчатого вала на ВАЗ-2112 16 клапанов своими руками

Натяжка ремня на 16-ти клапанных моторах ВАЗ

Натяжка ремня ГРМ на приоре и других автомобилях, оборудованных 16-ти клапанными моторами, в целом производится аналогичным образом.

Однако есть небольшие отличия. Так, крышка газораспределительного механизма этих двигателей крепится на 6-ти, а не на 3-х болтах, как в предыдущем случае.

Помимо этого, натяжка ремня ГРМ на силовых агрегатах «ВАЗ-2112» (16 клапанов) осуществляется с помощью двух роликов. Один из них подвижный, использующийся для натяжения. Второй — опорный

» alt=»»> Натягивая ремень «приоровского» мотора или мотора 2112, необходимо соблюдать особую осторожность. Надев и натянув его, необходимо в обязательном порядке попытаться провернуть двигатель вручную

Если коленвал не удается прокрутить, следует еще раз проверить правильность установки меток. На этих моторах ошибка практически всегда приводит к повреждению клапанов и поршневой группы.

Замена

Оценили, посмотрели и пришли к выводу, что замена нам светит.

Тогда берем в руки трещетку с головкой «на 10″ и отворачиваем болты крепления передней крышки привода и аккуратно ее снимаем и ложим в сторону.34

Далее нам необходимо снять правое переднее колесо и пластмассовый щиток отсека мотора. В этом случае мы получаем доступ к шкиву коленчатого вала. Для чего это нужно? Мы должны поворачивая коленчатый вал при помощи головки на 17 по часовой стрелке установить его до совпадения меток на шкивах распредвалов с метками, нанесенных на заднюю крышку ремня ГРМ.

При этом не забудьте проследить, чтобы метка на маховике коленчатого вала совпала с меткой на корпусе сцепления.

Теперь нам нужно зафиксировать коленвал в неподвижном состоянии. Это можно сделать при помощи отвертки, вставив ее между зубьями маховика и отверстием в кожухе сцепления.

Откручиваем крепежный болт шкива генератора и снимаем его.

Ослабим гайку крепления натяжного ролика при помощи ключа на 17.

Постепенно поворачивая натяжной ролик ослабляем натяжение зубчатого ремня и снимаем его с зубчатого шкива распредвала и водяной помпы.

Далее снимите его с зубчатого шкива коленвала.

Чтобы установить ремень проделайте все описанные операции в обратном порядке. Поворачивая натяжной ролик натяните ремень и затяните его гайку. Обязательно проверьте совпадение меток на коленчатом валу и распределительных валов.

После установки ремня проверьните коленвал на два оборота по часовой стрелке и снова проверьте совпадение установочных меток. Проверьте натяжение ремня в средней его части между двумя шкивами распредвалов. Ремень должен прогибаться при нажатии с силой 10 кгс на 5,4 мм.

Натяжение

Крючок безмена закрепляем за рукоятку торцового ключа, к примеру, приматываем крючок к торцовому ключу изолентой таким образом, чтобы крючок находился не снизу, а сверху ключа, т. е. чтобы шло измерение при надавливании.

Снимаем верхнюю переднюю крышку ремня.

Домкратим правое переднее колесо автомобиля и снимаем правый грязезащитный щиток моторного отсека.

Торцовым ключом на 17 потихоньку проворачиваем коленвал за болт шкива и осматриваем сам ремень. На нем не должно быть следов грязи и масла.

При попадании масла на ремень срок его службы значительно сокращается.

Проверяем натяжение ремня в средней части (между шкивами распредвалов).

Для этого на шкивы укладываем длинную отвертку как показано на рисунке, и надавливаем на ремень торцовым ключом, к которому прикреплен безмен, с силой в 10 кг и замеряем при помощи штангенциркуля прогиб относительно положенной отвертки.

При правильном натяжении прогиб ремня ГРМ должен составлять 5,4 мм. Если прогиб больше, то нужно натянуть ремень, — если меньше — то ослабить.

Регулировку ремня делаем следующим образом:

Ключом на 17 ослабляем гайку, которая держит натяжной ролик, и натяжным ключом регулируем натяжку ремня. Затягивать гайку крепления ролика необходимо, не отпуская ролик.

Процесс демонтажа

Если знать некоторые технические тонкости, то замена шкива занимает не более 20 — 30 минут. В первую очередь следует выяснить, какой тип крепления используется для фиксации детали. В зависимости от типа мотора шкив может крепиться к коленвалу при помощи болта или гайки. Снятие шкива коленвала обязательно должно происходить с учетом типа крепления, т.к. наиболее сложная часть работы состоит именно в демонтаже крепежного элемента.

Снятие правого грязезащитного щитка Снятие гайки. Гайка на шкиве коленвала встречается на классических моделях машин отечественного автомобилестроения. Для ее удаления транспортное средство рекомендуется установить над смотровой ямой, зафиксировать его противооткатными упорами, предварительно поставить авто на 4-ю передачу, тем самым обеспечить фиксацию коленчатого вала, включить ручной тормоз. В процессе работы вам понадобится:

• ключ торцевой/накидной, имеющий размер зева от 36 до 38 мм;
• кусок трубы, который будет работать удлинителем рычага.

Находясь в смотровой яме можно начинать откручивать гайку торцевым/накидным ключом, заблаговременно соединенным с удлинителем рычага. Нужно учитывать высокую вероятность того, что гайка в процессе эксплуатации транспортного средства может сильно прикипеть к своему посадочному месту, вследствие чего открутить ее описанным выше способом не получится. В таком случае необходимо будет предпринять такие действия:

1. Установить коробку переключения передач на нейтральную позицию.
2. Демонтировать насвечники и ремень генератора.
3. Ключ с рычагом зафиксировать так, чтобы конец удлинителя можно было бы надежно упереть в пол смотровой ямы по ходу вращения коленвала.
4. Осуществить подачу кратковременного импульса посредством быстрого поворота ключа зажигания.

Зачастую гайка начинает поддаваться уже после 2-х – 3-х таких манипуляций.

Удерживаем маховик от проворачивания и откручиваем крепление шкива Снятие болта. Болт на коленвале встречается на переднеприводных транспортных средствах. При этом его снятие – это достаточно сложная процедура, потому что подобраться к болту можно только выполнив в приведенной ниже последовательности следующие работы:

1. При помощи домкрата приподнять на необходимую высоту переднюю правую часть кузова автомобиля.
2. Демонтировать переднее правое колесо.
3. Установить кузов на специальные упоры, имеющие большое пятно контакта с поверхностью днища машины.
4. Демонтировать защитный щиток мотора, ремень генераторной установки и воздушный фильтр.
5. Для предотвращения вращения коленвала при помощи монтировки или любого другого подходящего предмета надежно застопорить маховое колесо.
6. Открутить болт ключом, имеющим подходящую по размеру величину зева.

Шкив коленвала ВАЗ 2110 и зубчатый шкив

Съемник Удалив крепежный элемент можно приступать к снятию непосредственно шкива. Наиболее эффективно использовать для этих целей специализированные инструменты, так называемые «съемники». При помощи захватов, которые присутствуют на этих устройствах, инструмент надежно крепиться к краям шкива, после чего деталь достаточно просто удаляется со своего посадочного места.

Замена

• шестигранный ключ на 5;
• накидные ключи или головки на 15, 17;
• ключ для натяжного ролика;
• большая плоская отвертка.

1.Устанавливаем машину на ровной площадке. Поднимаем капот, отключаем питание бортовой цепи, сняв клемму массы на аккумуляторе.

2.Откручиваем все шесть болтов крепления кожуха привода ГРМ слева от головки блока.

3.Разъединяем контакты на датчике коленвала.

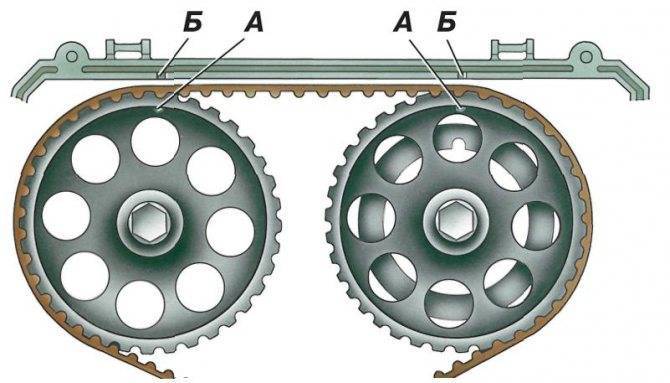

4.Сверяем метки на шестренях обоих распредвалов с метками на задней крышке кожуха (треугольные высечки).

5.Проверяем также совпадение метки на венце маховика. Для этого отверткой поддеваем резиновую заглушку, расположенную на картере сцепления под термостатом. Под ней находится зубчатка маховика, на которой и расположена метка. Она должна совпасть с пропилом на картере слева.

6.Переходим к метке шкива коленвала. Для этого нужно ослабить натяжение ремня генератора, открутив гайку натяжителя.

7.Сняв ремень со шкива, фиксируем текущее положение маховика, вставив отвертку между его венцом и картером.

8.Ключ на 17 накидываем на болт шкива генератора, откручиваем и снимаем его. За ним расположена шестерня коленвала с меткой, которая должна совпадать в этом положении с отметиной на крышке масляного насоса.

9.В случае несовпадения каких либо пар меток, нужно выключить передачу, ввернуть болт крепления шкива генератора, и, не снимая с него ключа, постепенно проворачивать коленчатый вал, пока все метки не совпадут.

10.Когда метки будут на своих местах, демонтируем натяжной ролик ключом на 15, после него – опорный, и снимаем ремень ГРМ.

10.Ставим новые ролики, устанавливаем новый ремень, начиная со шкива коленвала.

11.Натягиваем ремень, вращая натяжной ролик по часовой стрелке с помощью специального ключа (либо зафиксировав кривыми плоскогубцами), пока натяжение не будет оптимальным. Проверить степень натяжения можно без помощи инструментов. Достаточно взяться за ремень на участке между шкивом коленвала и шкивами распредвалов, и прокрутить его горизонтально. Оптимальным будет натяжение, при котором пальцами его удастся провернуть не более чем на 90 градусов.

12.Монтаж производим в обратном порядке.

13.Вытаскиваем отвертку из отверстия картера.

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами. Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

1. Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
2. Из-под переднего сальника коленчатого вала «погнало» масло;
3. Облегченный коленвал начал сильно резонировать;
4. Шкив старого образца или демпфер болтается;
5. Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
6. Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Снятие шкива

Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.

Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.

Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив.

Бывают съемники еще проще, которые можно сделать своими руками. Если нет съемного устройства для шкива, то можно использовать монтировки. Если один человек снимает, то по очереди, с каждой стороны отодвигая по чуть-чуть, чтобы не было перекоса. Если два, то одновременно с разных сторон резким движением выпрессовывают шкив с коленвала.

Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.

Как снять шкив коленвала и не разлюбить свой автомобиль

Каждый второй автолюбитель, который старается проводить ремонт своего любимого четырёхколёсного друга своими руками, сталкивался с проблемой, как снять шкив коленвала. После прочтения инструкции в руководстве по техническому обслуживанию и ремонту, на первый взгляд, процедура не кажется сложной, однако, при первой попытке открутить злосчастный болт, оказывается, что сделать это не так уж просто. Совершенно непонятно, как зафиксировать коленчатый вал, чтобы он не вращался. Другая проблема – откуда лучше подобраться к заветному болту. Немало хлопот доставляет снятие шкива коленвала из-за сильной затяжки. Велика вероятность повредить много деталей моторного отсека или лакокрасочное покрытие кузова. Проблема заключается в том, что болт шкива коленвала (или гайка, в зависимости от модели) при установке закручивается с большим усилием. Делается это для того, чтобы он самопроизвольно не раскрутился, так как в случае отвинчивания не избежать серьёзных поломок и дорогостоящего ремонта. Степень затяжки постепенно увеличивается при работе мотора и усугубляется залипанием, коксованием, коррозией.

Как открутить гайку шкива коленвала?

Гайка на конце коленчатого вала, удерживающая шкив – это признак мотора классической компоновки заднеприводной машины типа ВАЗ от модели 2101 до 2107, «Нива» и им подобные. Такую гайку ещё называют «храповиком», так как она может иметь уступы для «кривого стартера».

Выполнять работу лучше над смотровой ямой. Коленчатый вал следует зафиксировать постановкой КПП на 4-ю передачу и включением стояночного тормоза. Заранее следует запастись таким инструментом:

• торцовый или накидной ключ на 36 (или 38);
• удлинитель рычага в виде отрезка трубы.

Находясь под автомобилем следует попытаться открутить гайку ключом с достаточно длинным рычагом. Если попытка не удалась, ставим КПП на нейтральную передачу и поступаем таким образом:

• снимаются насвечники;
• находясь в яме, устанавливается ключ и удлинитель таким образом, чтобы конец упирался в пол или лонжерон по ходу вращения вала;
• поворотом ключа в замке зажигания подаётся кратковременный импульс.

Как правило, с первой или второй попытки гайка срывается и далее отвинчивается обычным ключом. Следует не забыть ослабить и снять ремень генератора.

Как открутить болт шкива коленвала?

Болт, удерживающий шкив, преобладает у моторов в автомобилях с передним приводом, когда блок расположен перпендикулярно оси автомобиля. В этом случае повозиться придётся больше, так как подобраться к болту сложнее. Для работы следует подготовить:

• домкрат;
• «козелок» (пенёк);
• торцовую головку по размеру болта с удлинителем и рычагом;
• набор автомобильных инструментов.

В поисках ответа на вопрос о том, как снять шкив коленвала, многие автолюбители начинают искать возможность сделать это без предварительной подготовки. По определению, такие попытки удачными быть не могут.

Для того, чтобы правильно извлечь шкив, необходимо проделать следующие манипуляции:

• правая передняя часть автомобиля поднимается, снимается колесо;
• автомобиль устанавливается на «козелок»;
• сверху со стороны капота снимаются все детали, препятствующие доступу: воздушный фильтр и грязезащитный щиток мотора;
• снимается ремень генератора;
• для фиксации коленчатого вала открывается заглушка на блоке сцепления и в образовавшееся окно вставляется монтировка для заклинивания зубьев маховика;
• под колёсной аркой на болт шкива надевается головка с удлинителем и рычагом;
• болт откручивается против часовой стрелки.

В подавляющем большинстве случаев болт удаётся открутить. Если он не поддаётся, то можно добавить длину рычага. Если и это не помогло, то следует воспользоваться помощью стартера так, как это описано для гайки шкива в «классике».

Снимаем шкив используя народно-автомобильный опыт

Любое резьбовое соединение, даже при условии сильной затяжки. можно раскрутить с меньшими усилиями, если воспользоваться некоторыми народно-автомобильными хитростями. Проблема как открутить шкив коленвала перестаёт быть таковой, если заблаговременно смочить головку болта или гайку специальным маслом типа «WD», уксусом или тормозной жидкостью. Иногда помогают несильные постукивания по граням гайки.

Возможные неисправности

При выходе из строя (биение и деформация, трещины и разрывы) шкив коленвала ВАЗа, скорее всего, необходимо будет заменить. После этого садимся за руль, просим нервных соседей по гаражу удалиться и заводим автомобиль быстрым движением ключа. Стартер не должен крутить больше, чем доли секунды. Для этого необходимо открыть заглушку вентиляции картера сцепления. Чтобы выполнить эту работу корректно, вам потребуется динамометрический ключ. Как только датчик покажет момент затяжки в 400 Н/метр, дальнейшее усилие недопустимо. Не забудьте затянуть болты крепления генератора и подключить обратно разъём на катушке зажигания.

При неправильной установке она может выпасть, что и приведет к провороту ступицы. В случае течи смазки из-под сальника коленвала. При снятии коленчатого вала — для ремонтных работ, смены вкладышей и т.д.

Сложность данной операции заключается в трудности демонтажа и проблемной установке новых манжет, вместо изношенных резинок, которые со временем деформируются и уже не выполняют свои функции. В мануале к автомобилям ВАЗ данная операция описывается весьма сжато, так как сам алгоритм действий прост и должен с легкостью реализовываться. Требуемый нам шкив располагается под капотом автомобиля, где не так уж много места. Обычно данная деталь находится за генератором, возле кузовных элементов. Надеемся наши советы окажутся полезными и вы без труда сможете отсоединить шкив коленвала.

Как заменить ремень ГРМ ВАЗ-2110 с двигателем ВАЗ-21124

Ремень ГРМ рассчитан на эксплуатацию в течение 60000 км. Нужно при каждом техобслуживании осматривать ремень и проверять его натяжку. При ослаблении натяжения быстро изнашиваются зубья ремня, кроме этого возможно перескакивание ремня на зубчатых шкивах коленчатого и распределительного валов, что приводит к нарушению установки фаз газораспределения, потере мощности, повреждению двигателя.

Распределительные валы приводятся во вращение от шкива 1 (рис. 1) коленчатого вала посредством ременной передачи с зубчатым ремнем.

Под шкивами распределительных валов находятся два ролика: слева натяжной 4, справа опорный 9.

У опорного ролика отверстие для крепления выполнено по центру внутренней обоймы, у натяжного ролика оно расположено эксцентрично (смещено от центра на 6 мм).

Поэтому, поворачивая натяжной ролик относительно болта крепления, можно регулировать натяжение ремня.

Шкивы распределительных валов отличаются тем, что к шкиву 7 распределительного вала впускных клапанов приварен диск синхронизации 8, обеспечивающий работу датчика фаз.

Спереди и сзади привод закрыт пластмассовыми крышками.

Для установки фаз газораспределения предусмотрены установочные метки А, D, Е на шкивах, В на крышке масляного насоса, а также С и F на задней крышке ремня привода.

При правильно установленных фазах метка А должна совпасть с меткой В, а метки D и Е — с метками С и F.

Замените ремень привода распределительного вала, если при осмотре вы обнаружите:

– следы масла на любой поверхности ремня;

– следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;

– трещины, складки, углубления или выпуклости на наружной поверхности ремня;

– расслоение на торцовых поверхностях ремня.

Вам потребуются: инструменты, необходимые для снятия ремня привода генератора и передней крышки ремня привода газораспределительного механизма, ключ «на 15», накидной ключ «на 17», специальный ключ для поворота натяжного ролика или съемник стопорных колец, монтажная лопатка или большая отвертка.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи

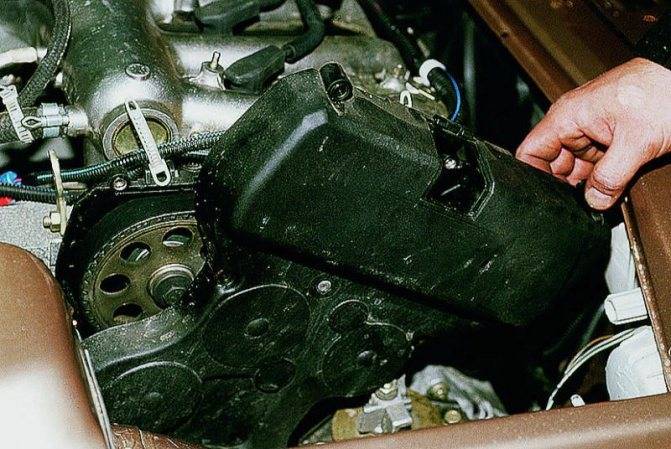

Преодолевая сопротивление резиновых держателей, снимаем пластмассовую крышку двигателя.

1. Шестигранником «на 5» отворачиваем четыре винта по периметру верхней крышки

2. и один винт в центре крышки.

3. Снимаем верхнюю крышку.

4. Тем же инструментом отворачиваем два винта крепления нижней крышки (второй винт показан стрелкой)

Как открутить шкив коленвала Ваз 2110

Для хорошего обзора и доступа к шкиву автомобиля наилучшее всего использовать смотровую яму или эстакаду. Неплохо будет взять помощника ведь справиться в одиночку сложно с некоторыми процессами.

В случае отсутствия смотровой ямы поднять автомобиль с помощью домкрата и можно начинать демонтаж, который состоит из таких этапов:

1. Для избежание поломки болта во время его выкручивания нужно обработать его каким-либо средством (например, WD-40), для лучшей прокрутки, так как он под действием температуры и других факторов может покрыться ржавчиной. Как результат его очень сложно скрутить.
2. Открутить болт и аккуратно снять правое колесо, так как двигатель расположен поперечно, то для доступа к шкиву придётся его снять.
3. Убрать имеющийся там воздушный фильтр.
4. Отвинтить шурупы, и снять щиток для защиты двигателя от грязи. • Убрать ремень генератора, а также все механизмы, которые усложняют доступ.
5. Открыть заглушку на коробке сцепления и в открывшемся пространстве вставляется монтировка, что бы заклинило зубья шестерни.
6. На болт одеть ключ с удлинителем, прокручивать. Аккуратно снять с содействием специального съемника.
7. Монтируем новый, при этом смотрим чтобы выемка на шкиве совпадала с зубцом.

Часто новички при самостоятельном ремонте своего автомобиля, сталкиваются с незнанием того, как снять шестерню коленвала.

Шестерня коленвала это деталь благодаря которой приводится в действие механизмы в приводе. Имеет форму шестерёнки с зубьями, на них одеваться цепь или ремень. Обычно на коленчатый вал крепятся шестерёнки ГРМ и приводы масляного насоса. Шестерёнки ставятся с плотной посадкой и крепятся шатунным стержнем с резьбовым крепежом.

Лада 2109 › Бортжурнал › 17. Замена шкива Демпфера, и шестеренки коленвала

Напомню вкратце о том, что писал в прошлой записи. Прошло дня 2, как я заменил ремень ГРМ и машина отказала ехать при оборотах свыше 2000обмин. Точнее говоря она ехала, но когда обороты становились выше 2000 начинала дергаться и нивкакую не ехала. Бортовик показал ошибку- неверный сигнал ДПКВ. На обочине проверив фишку ДПКВ и провода (одно время они мне мозг парили!) понял, что тут чтото не ладное и решил оставить как есть до утра.Утром решил проверить свою излюбленную болячку! Штифт шестеренки коленвала! И как в воду глядел! В очередной раз ее сорвало. Точнее на половину оборвало, но засчет того, что я туда еще саморез вогнал, для гарантированности, то шкив демпфер не провернулся благодаря этому.

видно как штифт наполовину срезало!

А все дело то было в том, что старый шкив демпфер после неоднократных срывов штифта с внутренней стороны образовал канавки, и отверстие для штифта стало не круглое, а более овальное! Скрипя зубами решил все таки купить новый шкив-Демпфер, да бы забыть раз и навсегда об проблеме, из за которой уже раз 20 на дороге останавливался, чтобы шкив на метки поставить и затянуть… И уже поменял штуки 3 шестеренки коленвала. Да и стоит демпфер порядка 800 рублей. Ну благо щас в отпуске. И решил, раз делать- так все и сразу!Поехав в магазин сразу закупился:-шкив демпфер — 800руб— шестеренка коленвала — 80 руб.— болт коленвала — 35 руб— шайба коленвала — 55 руб— штифт — 5 руб шт.— шпонка шестеренки коленвала — 20 руб.— ремень генератора “Dayco” — 200 руб.

Сняв старый демфер думал, что шестеренку придется снова раздалбливать, как в прошлые разы, Но все оказалось хорошо! И шестеренка слезла благодаря легким покачиваниям.

заменил шестеренку, шпонку, заколотив штифт собрал все вместе! Для того чтобы затянуть болт коленвала пришлось звать соседа, Нажав на тормоз и держа его — я тем временем затягивал болт! Заянул на совесть. Покачав понял, что демфер не качается как было со старым раздолбанным! Ну так что теперь я думаю на долго забуду про эту болезнь! Заодно, пока был снят генератор решил заменить и ремень генератора. Взял фирмы Dayko, просто старый уже потресканный был!Собрав все произвел пробный пуск!

Мотор работает ровно… провалы при 2000 пропали (что и следовало ожидать)Общий итог как я для себя сделал, в том, что из за старого потрепанного демпфера, который так много попил кровушки у меня! И были все эти поломки! Теперь думаю на долго забуду как туда лазить))))

Цена вопроса: 1 200 ₽ Пробег: 195700 км

≡ 4 Ноябрь 2015 · Рубрика: Ремонт

Как открутить шкив коленвала

В зависимости от конструкции коленвала, шкив крепится к нему или гайкой, или болтом. На автомобилях с задним приводом, в основном, шкив крепится гайкой.

Двигатели некоторых заднеприводных автомобилей можно завести специальной рукояткой, для которой сделаны специальные выступы для зацепления рукоятки. Эту рукоятку называют еще «кривой ключ», а зацепление для этого ключа называют храповиком.

Гайка крепления шкива устанавливается размером на 36 или 38 мм под ключ. Используют торцевой ключ. Ключ усиливают путем приваривания длинной ручки или надевают трубку для увеличения «плеча».

Как открутить гайку шкива:

1. Поставить авто на яму или эстакаду.
2. Поднять ручной стояночный тормоз.
3. Включить 4 скорость на КПП, поставить упоры под колеса.
4. Не сильно постучать по граням гайки.
5. Накинуть торцевой ключ, удлинить его трубой и сорвать прикипевшую гайку.

Если гайка шкива не откручивается:

1. Перевести ручку коробки на нейтралку.
2. Скинуть свечные провода со свеч, чтобы не завелся мотор.
3. Надеть торцовый ключ на гайку и удлинить ее трубой. Ключ накинуть таким образом, чтоб труба упиралась в землю или лонжерон машины с правой стороны для исключения поворота шкива по часовой стрелке.
4. Делаем пару коротких резких поворотов ключа замка зажигания для включения стартера. Стартер начнет вращать маховик, маховик коленвал, а шкив зафиксирован ключом. В этом случае, обычно прикипевшая гайка быстро «отходит».

Что мешает снятию шкива коленвала

В инструкции все описывается красиво и не многословно, однако на деле вы столкнетесь с 2-я основными проблемами, это не говоря уже о силе зажатия.

• Неудобное расположение шкива в моторном отсеке. Он может быть скрыт за генератором или элементами конструкции кузова. Чтобы получить доступ к элементам крепления шкива, необходимо ослабить натяжные болты, а также снять ремни гидроусилителя и генератора. Даже завершив выполнение демонтажных работ, будьте очень осторожны, чтобы не повредить лакокрасочное покрытие.
• Выключение сцепления приводит к свободному вращению коленчатого вала при помощи любого гаечного ключа. Перед откручиванием коленвала, необходимо его надежно зафиксировать, чтобы исключить проворачивание во время откручивания. Для этой цели в автомастерских используются специальные приспособления. Чтобы решить проблему в домашних условиях необходимо установить упоры под колеса и поставить 4-ю скорость на коробке передач.
