Как самому правильно и точно измерить компрессию двигателя

Как проверить уровень?

Чтобы узнать о маленькой или слабой компрессии на свечи в первом, во втором или в другом цилиндре мотора, необходимо придерживаться следующих правил:

  • силовой агрегат должен быть раскручен стартером до предельно высоких оборотов, для этого надо снизить вероятность потери энергии;
  • процедура не должна проводиться на холодном двигателе, чтобы обеспечить максимальное сопряжение при температурах, наиболее близких к рабочим;
  • предварительно нужно отключить и выкрутить свечи из цилиндров, чтобы не допустить образования сопротивления вращению;
  • нужно отключить подачу горючего, чтобы моторная жидкость не смывалась со стенок цилиндров;
  • необходимо максимально зарядить аккумуляторную батарею для эффективной раскрутки коленвала.

С помощью компрессометра

Для проверки уровня комперссии с помощью копрессометра:

  1. Нужно прогреть автомобиль до рабочей температуры
  2. Сбросить уровень давления в топливной рампе. После — необходимо опять запустить силовой агрегат.
  3. Следующим этапом диагностики, который позволит понять причину падения компрессии, будет демонтаж наконечников, расположенных на свечах зажигания.
  4. На следующем этапе нужно проверять, упала ли компрессия во всех четырёх цилиндрах мотора.

Таблица: результаты измерения

Причина проблемыПризнаки неисправностиУровень компрессии, МПа
Заслонка полностью открытаЗаслонка закрыта
Силовой агрегат исправен1,0-1,20,6-0,8
Трещина или другой дефект в перемычке поршняпоявление синего дыма из глушителя, увеличенное давление в картере0,6-0,80,3-0,4
Прогар поршня
  • цилиндр не может работать на небольших оборотах;
  • из выхлопной трубы идёт синий дым;
  • давление в картере увеличено.
0,5-0,50-0,1
Залипание колец в канавках поршня
  • цилиндр не может функционировать на малых оборотах;
  • из выхлопной трубы идёт синий дым;
  • давление в картере увеличено.
0,2-0,40-0,2
Задир поршневого элемента и цилиндра
  • неустойчивая работа двигателя на холостых оборотах;
  • цилиндр не может работать на небольших оборотах;
  • из выхлопной трубы идёт синий дым;
  • давление в картере увеличено.
0,2-0,80,1-0,5
Деформирование клапанаОдин или несколько цилиндров двигателя не могут работать на небольших оборотах0,3-0,70-0,2
Прогар клапанаОдин или несколько цилиндров двигателя не могут работать на малых оборотах0,1-0,4
Залипание клапанаОдин или несколько цилиндров двигателя не могут работать на невысоких оборотах0,4-0,80,2-0,4
Появление дефекта на профиле кулачка распределительного вала (для двигателей, оснащённых гидротолкателями)Один или несколько цилиндров двигателя не могут работать на невысоких оборотах0,7-0,80,1-0,3
Увеличение объёма отложений и нагара в камере сгорания вместе с износом колец и маслосъёмных колпачковУвеличенный расход моторной жидкости, из выхлопной трубы идёт синий дым1,2-1,50,9-1,2
Естественный износ элементов поршневой группыУвеличенный расход моторной жидкости, из выхлопной трубы идёт синий дым0,6-0,90,4-0,6

Проверка маслом

Проверка маслом осуществляется с помощью 15-20 грамм смазки, которая заливается в некорректно работающий цилиндр.

После чего необходимо произвести проверку:

  • тепловых зазоров клапонов на каждом цилиндре;
  • мотора;
  • смазочного материала.

Затем производится сборка мотора и его запуск, выполняется диагностика расширительного бачка охладительной системы.

Видео: проверка компрессии без использования компрессометра

Канал «Секретный ГАРАЖ» представил видеоролик, в котором показан способ проверки давления в цилиндрах мотора без использования компрессионного оборудования.

Как измеряют компрессию

Для получения достоверных результатов, при замере компрессии  необходимо придерживаться нижеследующих правил:

  • прогрейте мотор до 70-90 градусов;
  • перекройте подачу горючего: отсоедините провод питания бензонасоса или отсоедините топливный шланг (чтобы в цилиндры не попадало много горючего);
  • извлеките все свечи, чтобы уменьшить сопротивление вращению;
  • убедитесь, что стартер в рабочем состоянии, а аккумулятор заряжен (рекомендуется применять пускозарядное устройство – тогда вал будет гарантировано вращаться с одинаковой скоростью при измерении компрессии в разных цилиндрах).

Методы замера компрессии на горячем двигателе

Существует пара основных способов измерения давления в цилиндрах ДВС: с открытым или закрытым дросселем. Здесь имеется в виду проведение процедуры с выжатой педалью акселератора или при отсутствии на нее воздействия. Каждый из этих методов позволяет получить свои результаты, помогающие более точно определить причину отсутствия компрессии.

Измерения при открытой заслонке

При такой ситуации в цилиндры подается много воздуха, и среднее давление будет в пределах 11-13 кг/кв. см (справедливо для бензина АИ95). В этом случае измерения утечки воздушной массы сопоставимы с его количеством, поступающим в цилиндр двигателя внутреннего сгорания. Т. е. если давление будет ниже нормы, то это значит, что утечки происходят «альтернативным методом». Это может быть неплотное прилегание клапана к посадочному месту, изъян профиля кулачка распредвала (в двигателях с гидротолкателями) или его износ, а также отсутствие герметичности прокладки ГБЦ либо сквозная трещина в камере сгорания.

Как проверить компрессию в двигателе с закрытой заслонкой

Здесь уже картина иная. В цилиндры поступает мало воздуха, благодаря чему давление в цилиндрах вырастает, что увеличивает утечки. Но их объем все равно будет меньше количества подаваемого воздуха. Компрессия должна составлять 12-14 кгс/кв. см. Данным методом можно определить наиболее грубые дефекты:

  • закоксовывание колец (либо их залегание);
  • прогар клапана (одного или нескольких) либо поршней (возможна поломка последних);
  • износ стенок цилиндра.

Измерения с добавкой масла в цилиндры

Оба вышеизложенных способа не позволяют брать в расчет нарастание давления при вращении коленвала. Например, если оно при первых тактах невысокое – 4-5 кг/кв. см, а затем резко увеличивается, то это может свидетельствовать об износе или поломке поршневых колец. Однако есть смысл провести дополнительное тестирование. Как проверить компрессию с учетом нарастания давления? Для этого плесните в цилиндр немного (4-5 мл) моторного масла. Это повысит компрессию, поднимет давление при первом такте и не даст газам прорваться через кольца в картер. Если измеряемые параметры не изменились, то можно с большой долей вероятности утверждать, что пробита прокладка ГБЦ или прогорел поршень. При изменении давления в большую сторону можно говорить о залегании, деформации или закоксовывании колец.

Проверка компрессии на холодном двигателе

Этот способ обычно применяется в случае затрудненного пуска. Давление в цилиндрах холодного мотора иногда бывает в 2 раза  (6-7 кг/кв. см) меньше нормального при серьезных выработках деталей цилиндро-поршневой группы. После запуска и последующего прогрева силового агрегата компрессия поднимается на 3-5 единиц. Если это не так, нужен капитальный ремонт двигателя. Т. е. очевидно, что комплексная проверка (на «холодную» и «горячую») эффективнее.

Проверка компрессии сжатым воздухом

Данный метод позволяет точнее понять причину уменьшения давления в проблемном цилиндре. Подгоните поршень под ВМТ на такте сжатия (все свечи нужно извлечь и заодно удалить пробку с маслозаливной горловины). Далее понадобится компрессор, с помощью которого нужно подать в «подозреваемый» цилиндр воздух под давлением от 2-х до 3-х атмосфер. Если из отверстия под свечу, находящегося рядом, идет воздух, значит, повреждена прокладка ГБЦ. Шипение из-под самой нижней прокладки карбюратора свидетельствует о неплотном прилегании (или прогаре) впускного клапана. Воздушный поток из горловины говорит о нарушении целостности корпуса поршня либо его прогаре. А если шипение идет из трубы глушителя, значит, неисправен выпускной клапан. Последняя неприятность – наиболее распространенная.

Ниже приведена таблица нормальной компрессии у наиболее популярных автомобилей:

Компрессия и ее значимость

Компрессия – это давление, созданное при нахождении поршня в ВМТ при выключенном двигателе. Многие путают ее со степенью сжатия (СЖ), что в корне неверно. Степень сжатия определяет технические характеристика цилиндра, соотношение его объему к объему конца сжатия – остающееся пространство над поршнем при достижении им верхней мертвой точки. Степень сжатия оказывает непосредственное влияние на компрессию, в то время как сама от нее никаким образом не зависит.

На показатели компрессии (К) влияют еще многие факторы: температура при замере, давление начального сжатия, регулировка газораспределения, наличие протечки в камерах сгорания, которая в свою очередь появляется при изношенных кольцах и цилиндрах.

Бытует мнение, что при увеличении К поднимается мощность двигателя. Это не совсем соответствует истине. Чтобы увеличить компрессию нужно либо повысить степень сжатия, либо снизить протечку из камер сгорания. Но нужно учитывать, что повышенная СЖ способствует резкому росту давления в цилиндрах, что порождает детонацию, которую фиксирует датчик и подвигает угол опережения в обратную сторону. Итог – падение мощности и рост температуры выпуска. Это чревато сожженными клапанами и поршнями в будущем.

Уменьшение протечки тоже способствует повышению значений компрессии, но при этом не наблюдается увеличение мощности. К повлияет на детонацию, вследствие чего угол опережения зажигания будет сдвинут назад и негативно скажется на значениях мощности.

Завышенный показатель К тоже не является благоприятным явлением для работы мотора автомобиля. Это может быть последствием загрязнения камеры сгорания различными отложениями, из-за которого уменьшается ее объем. Что и способствует детонации, калильному зажиганию и другим неприятным процессам.

Главное влияние компрессии на работу силового агрегата – улучшение его пусковых свойств, в частности при низкой температуре. Дизельные моторы особенно нуждаются в такой поддержке: давление и температура напрямую влияют на воспламенение рабочей смеси. Бензиновые установки также подвластны влиянию этого показателя. Он воздействует на испаряемость горючего, которое при низкой температуре должно происходить при перемещении в цилиндры. На деле же топливо поступает негорючими жидкими каплями.

Низкий уровень К влечет за собой увеличенное картерное давление. При таком раскладе впуск мотора сопровождается большим объемом масляных паров. Это характеризуется последующими увеличением токсичности и загрязнением камеры сгорания. Неравномерное распределение компрессии по цилиндрам сопровождается вибрацией мотора, ярко выраженной на низких оборотах и холостом ходу. Такие процессы пагубно сказываются на состоянии подвески и трансмиссии.

Как измерить компрессию в цилиндрах


После замеров давления нужно сравнить данные с теми, которые изложены в инструкции к транспортному средству. Завод-производитель там прописывает, какое значение давления должно быть у мотора их машины. Для осуществления подобной диагностики вам не понадобятся специфические навыки. Нужно знать, как осуществлять проверку компрессии правильными методами, для выявления достоверного значения компрессии двигателя. Вдобавок получить результаты теста это только полдела, предстоит ещё разобраться в значении полученных цифр. Для отечественных авто эксперты рекомендуют производить измерения компрессии через каждые 3000-5000 км пробега, а для иномарок, диагностика проводится через 10000-20000 км.

Как измерить компрессию в цилиндрах

Произвести замер компрессии можно как в техсервисе, так и в собственном гараже. Специалисты замеряют компрессию в цилиндрах, как на прогретом моторе, так и на холодном, как с открытой дроссельной заслонкой, так и с закрытой. Различные показатели и методы замера, могут более точно указать место, где следует искать причины снижения компрессии. Так например, если замерять компрессию с открытой дроссельной заслонкой, можно выявить:

  • износ и поломки поршней;
  • закоксованные в канавку поршня, кольца;
  • прогорание или износ клапанов;
  • дефекты поверхности цилиндров;

Замеры компрессии при закрытой заслонке помогают определить такие проблемы:

  • плохое прилегание клапана;
  • зависание клапана;
  • дефекты кулачка распредвала;
  • нарушения герметичности прокладки головки;

Если вы решили произвести самостоятельную проверку компрессии в цилиндрах мотора, вашего авто. Вам понадобится следующее:

  • полностью заряженный и не старый автомобильный аккумулятор;
  • компрессометр – собственно прибор для замера компрессии;
  • свечной ключ;
  • напарник;

Отключаете подачу топлива к двигателю, демонтируете воздушный фильтр, выворачиваете при помощи ключа, все свечи и не забудьте предварительно прогреть мотор. Замеры компрессии на холодном двигателе, это задача для профи.

Далее, при помощи компрессометра, который представляет из себя обычный манометр со специальным переходником, через свечное отверстие производите замер компрессии в каждом цилиндре. Один человек, вращает двигатель при помощи стартера, а второй собственно замеряет компрессию. Существуют разные компрессометры. Насадки в одних позволяют завинчивать прибор в гнездо для свечи. В других же моделях требуется сильно прижимать компрессометр к свечному отверстию. Будет лучше произвести несколько замеров на каждый цилиндр, а их показатели потом усреднить.

По результатам измерения компрессии в двигателе принимается решение о тех или иных ремонтных работах. Это может быть капитальный ремонт мотора, ремонт или замена клапанов, замена прокладки головки двигателя или иной его детали. Если же компрессия у вас в норме, но имеются какие-то нарушения в работе автомобиля, следует поискать причины таких нарушений в других системах и агрегатах авто.

В целом же, значительные снижения компрессии в цилиндрах мотора, как правило, свидетельствуют о необходимости серьезного ремонта.

Одним из самых важных показателей и технических характеристик для дизельного двигателя является компрессия в цилиндрах. Конечно, этот параметр важен для любого агрегата, но дизель с плохо компрессией просто не запустится. Минимально возможная компрессия для современных силовых агрегатов дизельного типа — 20 кг/см2. Но зачастую для нормальной работы агрегата и оптимального потребления топлива требуется большее давление. Если же компрессия в двигателе меньше, завести агрегат будет просто невозможно. В 99% случаев потеря компрессии так или иначе связана с маслом, ведь несмазанные детали двигателя не могут выдавать требуемое давление.

Довольно распространены рекомендации «специалистов», которые призывают владельцев дизельных двигателей при потере компрессии выкрутить свечи, залить немного масла в каждое отверстие, закрутить свечи обратно и запустить агрегат. В таком случае ваш дизельный двигатель практически гарантировано получит гидроклин и отправится на помойку или на капитальный ремонт. Современные нежные агрегаты нуждаются в тщательной диагностике и устранении проблем, если таковые присутствуют в системе.

Как проверить компрессию в двигателе

Компрессия – это максимальная величина давления, созданного движением поршня в отдельно взятом цилиндре двигателя при холодной прокрутке.

Она напрямую зависит от такого показателя, как степень сжатия, являющегося величиной, равной отношению объема цилиндра к объему его камеры сгорания.

По компрессии можно судить о состоянии деталей поршневой группы, так как низкое давление в камере сгорания – это прямое свидетельство их износа.

Зачем нужно проверять

Измерять компрессию рекомендуется хотя бы раз на каждые 15-20 тыс. км пробега. Ее отклонение в меньшую сторону приводит к тому, что топливная смесь не сжимается до необходимого уровня, и воспламеняется с замедленным темпом, вследствие чего двигатель перегревается, а его мощность существенно снижается.

Повышенная компрессия, наоборот, является причиной раннего воспламенения смеси, вследствие чего она детонирует, создавая дополнительные нагрузки на элементы поршневой.

При разности компрессии в цилиндрах одного двигателя воспламенение смеси будет происходить с разной интенсивностью, создавая дисбаланс в слаженной работе поршней и распределительного вала (валов).

К чему приводит низкая компрессия

Чаще всего компрессия в цилиндрах не увеличивается, а уменьшается. Это может быть следствием:

  • износа или повреждения компрессионных колец;
  • износа или прогорания клапанов;
  • повреждения прокладки ГБЦ;
  • трещины в ГБЦ.

Эти неполадки могут стать причиной:

  • уменьшения мощности двигателя;
  • ухудшения динамических показателей;
  • увеличенного расхода топлива;
  • «выгона» масла в корпус воздушного фильтра (в карбюраторных двигателях);
  • попадания масла внутрь камер сгорания (мотор «ест» масло, что характеризуется сизым дымом выхлопа).

Обнаружив в своем авто перечисленные признаки, будьте готовы как минимум к замене поршневой, как максимум – капремонту двигателя. Но прежде чем приступать к его ремонту, стоит убедиться в том, что компрессия действительно низкая.

Как и чем измерить

Компрессометр

Измеряют компрессию специальным прибором – компрессометром. Он представляет собой манометр со шлангом, на конце которого находится штуцер, либо металлический с резьбой под свечное отверстие, либо же резиновый в виде конуса.

Процесс измерения компрессии при помощи компрессометра заключается в помещении штуцера в свечное отверстие и прокручивании коленвала стартером до достижения максимального давления.

Компрессию в цилиндре также можно не измерить, а проверить и сравнить с другими цилиндрами.

Для этого выкручивают все свечи кроме одной, и вручную (ключом за гайку крепления шкива генератора) проворачивают коленвал до достижения поршнем верхней мертвой точки.

Потом таким же образом проверяют второй цилиндр, третий и четвертый, и сравнивают приложенные усилия. Конечно, такой способ не сравнится с измерением при помощи компрессометра, однако может помочь понять, в каком из цилиндров возникла проблема.

Какой должна быть компрессия в автомобилях ВАЗ

Средний показатель компрессии для нефорсированных двигателей ВАЗ составляет 8-9 атмосфер, для форсированных, с уменьшенной камерой сгорания – 11-13 атмосфер.

Для того, чтобы точно определить нормативный показатель компрессии, воспользуйтесь таблицей, в которой указана степень сжатия в цилиндрах восьми- и шестнадцатиклапанных двигателей ВАЗ.

Количество клапанов16168
Объем двигателя, л1,51,61,51,6
Диаметр цилиндра/ход поршня, мм82/7182/75,682/7182/75,6
Степень сжатия10,510,39,99,6

Как проверить самому

Имея под рукой компрессометр и помощника, замерить компрессию не составит никакого труда.

  1. Прогрейте двигатель до рабочей температуры.
  2. Перекройте поступление топлива в цилиндры. Для карбюраторных – отсоедините шланг, идущий от карбюратора к топливному насосу, для инжекторных – извлеките предохранитель топливного насоса и дайте двигателю поработать, пока не израсходуется топливо из системы.
  3. Отсоедините все высоковольтные провода от свечей.

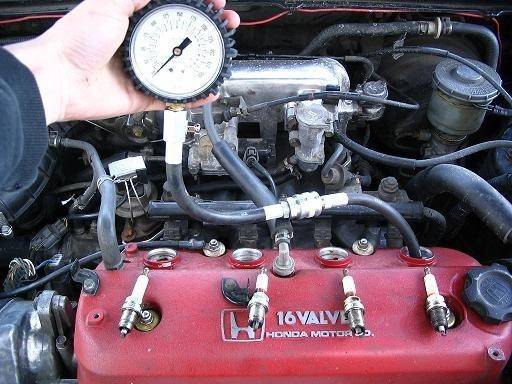

  4. Выкрутите первую свечу, и вставьте на ее место штуцер компрессометра.
  5. Попросите помощника запустить стартер на несколько секунд, пока стрелка манометра не перестанет двигаться вверх.
  6. Снимите показания манометра и сравните их с нормативными.
  7. Ту же процедуру проведите для всех цилиндров. Сравните показатели компрессии в цилиндрах.

Заключение

Получив неутешительные результаты измерений, предварительно оцените состояние поршневой. Можно также посоветоваться со специалистами, а также продиагностировать двигатель на СТО. Если диагноз с износом деталей элементов поршневой группы подтвердится – не тяните с ремонтом.

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Замер компрессии: без компрессометра или при помощи спецоборудования

Итак, на практике активно используются всего два способа, которые позволяют делать замеры компрессии:

  • при помощи компрессометра;
  • замер компрессии от руки;

Естественно, наличие прибора позволяет получить наиболее точные показания, однако в экстренных случаях или для получения приблизительных оценочных результатов также практикуется  решение замерить компрессию вручную.

Сразу отметим, чтобы мерить компрессию без приборов, потребуются определенные навыки и знания, при этом больших сложностей операция не представляет, причем даже для начинающих автолюбителей.

  1. Для начала нужно выкрутить свечи зажигания, оставив только свечу в первом цилиндре.
  2. Затем коленвал нужно провернуть так, чтобы поршень в первом цилиндре оказался в конце такта сжатия.
  3. Чтобы точно определить, что поршень находится в правильном положении, нужно сверяться с метками.
  4. Далее следует приблизительно запомнить, с каким усилием проворачивался коленвал от руки.
  5. После этого вкручивается свеча во второй цилиндр и так далее.

Основная задача — выявить проблемный цилиндр, когда после вкручивания свечи коленчатый вал вращался наиболее легко (с наименьшим усилием). Другими словами, если компрессия понижена в одном цилиндре, тогда усилия, которые нужно приложить для прокручивания коленвала, будут меньше по сравнению с  проверкой  компрессии других цилиндров.

Отметим, что хотя способ достаточно примитивный, однако в ряде случаев даже он позволяет получить общее представление и выявить неполадку в том или ином цилиндре двигателя. Более точные измерения можно выполнить только при помощи компрессометра.

Прежде всего, нужно изучить техническую документацию применительно к конкретному типу установленного на машине ДВС.
Определив конкретное значение компрессии для двигателя, необходимо запустить мотор и прогреть его до выхода на рабочую температуру (происходит включение вентилятора охлаждения).
Затем аккуратно выкручиваются свечи зажигания

Далее необходимо пригласить помощника, который будет выжимать педаль газа (важное условие при замерах компрессии) и прокручивать двигатель стартером.
Если говорить о приборе, компрессометр имеет особый наконечник, который плотно вставляется в свечное отверстие.
После этого двигатель прокручивается стартером около 3-4 сек. Еще важно учесть, что мерить компрессию нужно при условии того, что АКБ заряжена и сам стартер полностью исправен. Дело в том, что недостаточная частота вращения коленвала может привести к заметному снижению показателей, однако это не будет означать, что в двигателе настолько сильно упала компрессия.
Затем, когда показания были получены, их нужно сравнить с номинальными для конкретного двигателя.

Дело в том, что недостаточная частота вращения коленвала может привести к заметному снижению показателей, однако это не будет означать, что в двигателе настолько сильно упала компрессия.
Затем, когда показания были получены, их нужно сравнить с номинальными для конкретного двигателя.

Еще добавим, что разница показаний компрессии по всем цилиндрам (разброс данных) не должна быть больше 1/10 от самого максимального показателя. Это значит, что если в каком-либо цилиндре компрессия упала на 15-20% сравнительно с остальными, тогда высока вероятность того, что изношен поршень и поршневые кольца, произошло повреждение клапанов ГРМ и т.д.

Сейчас читают

Также важно понимать, что дальше продолжительно эксплуатировать двигатель, в котором компрессия снижена в одном или нескольких цилиндрах, не рекомендуется. Дело в том, что детали в этом цилиндре будут еще больше изнашиваться, сам  двигатель будет сильнее вибрировать и работать нестабильно, несгоревшее топливо в избытке стечет в масляный поддон, что вызовет разжижение масла, тем самым усилит общий износ ДВС и т.д

Как измеряют компрессию

Для получения достоверных результатов, при замере компрессии необходимо придерживаться нижеследующих правил:

  • прогрейте мотор до 70-90 градусов;
  • перекройте подачу горючего: отсоедините провод питания бензонасоса или отсоедините топливный шланг (чтобы в цилиндры не попадало много горючего);
  • извлеките все свечи, чтобы уменьшить сопротивление вращению;
  • убедитесь, что стартер в рабочем состоянии, а аккумулятор заряжен (рекомендуется применять пускозарядное устройство – тогда вал будет гарантировано вращаться с одинаковой скоростью при измерении компрессии в разных цилиндрах).

Методы замера компрессии на горячем двигателе

Существует пара основных способов измерения давления в цилиндрах ДВС: с открытым или закрытым дросселем. Здесь имеется в виду проведение процедуры с выжатой педалью акселератора или при отсутствии на нее воздействия. Каждый из этих методов позволяет получить свои результаты, помогающие более точно определить причину отсутствия компрессии.

Измерения при открытой заслонке

При такой ситуации в цилиндры подается много воздуха, и среднее давление будет в пределах 11-13 кг/кв. см (справедливо для бензина АИ95). В этом случае измерения утечки воздушной массы сопоставимы с его количеством, поступающим в цилиндр двигателя внутреннего сгорания. Т. е. если давление будет ниже нормы, то это значит, что утечки происходят «альтернативным методом». Это может быть неплотное прилегание клапана к посадочному месту, изъян профиля кулачка распредвала (в двигателях с гидротолкателями) или его износ, а также отсутствие герметичности прокладки ГБЦ либо сквозная трещина в камере сгорания.

Как проверить компрессию в двигателе с закрытой заслонкой

Здесь уже картина иная. В цилиндры поступает мало воздуха, благодаря чему давление в цилиндрах вырастает, что увеличивает утечки. Но их объем все равно будет меньше количества подаваемого воздуха. Компрессия должна составлять 12-14 кгс/кв. см. Данным методом можно определить наиболее грубые дефекты:

  • закоксовывание колец (либо их залегание);
  • прогар клапана (одного или нескольких) либо поршней (возможна поломка последних);
  • износ стенок цилиндра.

Измерения с добавкой масла в цилиндры

Оба вышеизложенных способа не позволяют брать в расчет нарастание давления при вращении коленвала. Например, если оно при первых тактах невысокое – 4-5 кг/кв. см, а затем резко увеличивается, то это может свидетельствовать об износе или поломке поршневых колец. Однако есть смысл провести дополнительное тестирование. Как проверить компрессию с учетом нарастания давления? Для этого плесните в цилиндр немного (4-5 мл) моторного масла. Это повысит компрессию, поднимет давление при первом такте и не даст газам прорваться через кольца в картер. Если измеряемые параметры не изменились, то можно с большой долей вероятности утверждать, что пробита прокладка ГБЦ или прогорел поршень. При изменении давления в большую сторону можно говорить о залегании, деформации или закоксовывании колец.

Проверка компрессии на холодном двигателе

Этот способ обычно применяется в случае затрудненного пуска. Давление в цилиндрах холодного мотора иногда бывает в 2 раза (6-7 кг/кв. см) меньше нормального при серьезных выработках деталей цилиндро-поршневой группы. После запуска и последующего прогрева силового агрегата компрессия поднимается на 3-5 единиц. Если это не так, нужен капитальный ремонт двигателя. Т. е. очевидно, что комплексная проверка (на «холодную» и «горячую») эффективнее.

Проверка компрессии сжатым воздухом

Данный метод позволяет точнее понять причину уменьшения давления в проблемном цилиндре. Подгоните поршень под ВМТ на такте сжатия (все свечи нужно извлечь и заодно удалить пробку с маслозаливной горловины). Далее понадобится компрессор, с помощью которого нужно подать в «подозреваемый» цилиндр воздух под давлением от 2-х до 3-х атмосфер. Если из отверстия под свечу, находящегося рядом, идет воздух, значит, повреждена прокладка ГБЦ. Шипение из-под самой нижней прокладки карбюратора свидетельствует о неплотном прилегании (или прогаре) впускного клапана. Воздушный поток из горловины говорит о нарушении целостности корпуса поршня либо его прогаре. А если шипение идет из трубы глушителя, значит, неисправен выпускной клапан. Последняя неприятность – наиболее распространенная.

Ниже приведена таблица нормальной компрессии у наиболее популярных автомобилей:

Анализируем полученные результаты

Анализ полученных результатов сводится к сравнению показаний манометра во всех цилиндрах

Стоит обратить внимание на тот цилиндр у которого уровень давления отличается от показаниях давления в других цилиндрах, он может быть, как меньше, так и больше

Если разница в показаниях не превышает одной атмосферы, то грешить на ЦПГ не стоит. Возвращайтесь к диагностики системы зажигания автомобиля, проверьте свечу. А так же проверьте подачу топлива в цилиндры.

Показания в более чем одну атмосферу так же свойственны автомобилям с пробегом более 50 тыс. км.

Причиной отличительно большего давления в цилиндре может быть наличие большого количества масла в нем, причину попадания которого нужно выяснять отдельно. Выверните свечу зажигания и посмотрите, если она в масле, то это наш случай.

Как померить компрессию в двигателе

Прибор для измерения компрессии присоединяется к свечному отверстию. Вращается стартер. На манометре возникает давление. По максимально возросшему давлению судят о состоянии цилиндро поршневой группы.

Анализ измерений

Существует мнение, что разность показания манометра между цилиндрами в 0,5-1 bar говорит о неисправности в поршневой группе. И двигатель требует ремонта. Но на самом деле с точной уверенностью сказать этого нельзя. Потому что изначально цпг не герметичная система.  Потери давления присутствуют даже на совершенно новом обкатанном двигателе. Речь идет о среднем допустимом давлении, при котором происходит воспламенение и расширение горящих газов. Стартер создает небольшое количество оборотов. На заведенном двигателе даже на холостых оборотах картина изменится в лучшую или худшую сторону.

  По этому с уверенностью можно только сказать. Что если компрессия ниже 9 bar то существует проблема требующая вмешательства. Но нет возможности определить в каком именно месте возникла проблема.

 Дедовский способ определения источника проблемы. Заключается  в следующем. При замере компрессии обнаружено низкое давление в цилиндре. Добавляют 5-10 моторного масла в камеру сгорания.

  • Если давление повысилось. Проблема в гильзе или поршневых кольцах.
  • Давление осталось неизменным значит причина в клапанах или прокладке.

Но это не правда. Потому что давление повысится в любом случае. Так как масло уплотнит поршневые кольца с гильзами. И давление возрастет даже если существует прогар клапанов или прокладки.

Говорить о детальной диагностике неисправности цилиндро-поршневой группы при использовании компрессометра  не приходится. Детально определить неисправност возможно если применить другой прибор. Для измерения давления камере сгорания.

Чем меряют компрессию в двигателе


Прибор для проверки компрессии в движке называется компрессометр. Данный измерительный прибор устроен довольно просто: манометр, клапан обратного действия, шланг с набором насадок. А фиксируют его для замеров в колодцах свечей зажигания. Измеритель оборудован обратным клапаном по той причине, чтобы при проворачивании коленвала не было сброса давления.

Разновидности компрессометра

Всего их три: одни предназначаются для бензиновых двигателей, другие для дизелей, а кроме того, имеют место и универсальные приспособления. Они в некоторой степени отличаются друг от друга, но в любом случае каждое из этих измерительных приспособлений можно использовать дома.

Устройство и принцип работы компрессометра

Манометр соединён с клапаном обратного действия и штуцером посредством резинового шланга. Когда коленвал прокручивается, в шланг нагнетается давление и оно будет возрастать до того уровня, пока не станет идентичным давлению в цилиндре. Данное значение как раз и будет демонстрировать наш компрессометр.


Для бензиновых ДВС применяются прижимные разновидности, оборудованные специальным резиновым шлангом. Девайс универсален, однако, при его применении вам понадобится напарник. В помощнике отпадает необходимость в том случае, когда используется резьбовой наконечник. Для диагностики его вкручивают в колодцы СЗ либо в отверстия форсунок.


Универсальными компрессометрами измеряется давление в дизелях. Девайсы иностранного производства комплектуются набором переходничков, что позволяет осуществлять тесты на машинах любых марок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
