Почему не работает звуковой сигнал на Рено Дастер?

В такое случае мы рекомендуем заменить сигнал на Волговский, он работает громче и чётче, а стоит столько же! Сигнал от Волги под бампер рядом с брызговиком Сигнал от Волги под бампер рядом с не работает сигнал на рено дастер Сигнал от Волги под бампер рядом с брызговиком вблизи Вот собственно и все причины неисправности звукового сигнала.

Методы устранения Теперь рассмотрим, каким же образом устранить неисправность звукового сигнала Рено Дастер, если причина известна.

Он указан на самом изделии. Если на предохранители ничего нет, что маловероятно, нужно обратиться к сервисной не работает сигнал на рено дастер, где точно указана его маркировка. Самопальная схема блока предохранителей F17 — номер предохранителя в монтажном блоке. Обрыв на подрулевом переключателе Для устранения обрыва на подрулевом переключателе необходимо будет разобрать. Рассмотрим последовательность действий: Снимаем нижний кожух рулевой колонки.

Не работает сигнал клаксона на Рено Дастер

Подобная проблема случается даже при небольших пробегах. Провод необходимо припаять, уже качественно. Заправляем провод и пропаеваем его в самом переключателе А теперь в гнезде Сборку осуществляем в обратном порядке. Теперь о том, где находится сам клаксон. Штатные клаксоны находятся. Указано стрелками. Существует два метода установки нештатного клаксона.

Видео работы стандартного и не оригинального звуковых сигналов на Логане

Оригинальный звуковой сигнал.

Не оригинальный звуковой сигнал

Для снятия и установки звукового сигнала Рено Логан потребуется ключ «на 10», торцовая головка «на 13». В первую очередь отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите нижнюю часть левого брызговика двигателя

Отсоедините колодку жгута проводов от звукового сигнала

Отверните гайку крепления кронштейна звукового сигнала к кузову автомобиля и снимите звуковой сигнал в сборе с кронштейном

Отверните гайку крепления кронштейна к звуковому сигналу и снимите кронштейн. Установка звукового сигнала Рено Логан и снятых деталей производится в порядке, обратном снятию.

Суть поиска

Для оперативного выявления причины, побудившей клаксон Рено Логан упорно молчать, вначале требуется проверить предохранитель на предмет его целостности. Иногда поломка способна затаиться непосредственно в сигнале, который также нуждается в проверке. Где находится звуковой сигнал, имеет представление почти каждый владелец Логан.

1. 1. Подбираемся к элементу.
   2. Вооружившись мультиметром, контролируем присутствие напряжения на его выводах. Операцию можно осуществить с помощником, поскольку во время этого действия (замера) звуковой сигнал должен быть активирован путем нажатия кнопки на рулевом колесе.
   3. Если напряжение отсутствует, перемещаемся к монтажному блоку для проверки предохранительного элемента.
   4. Если предохранитель цел, но питание по-прежнему отсутствует, то ищем причину неисправности в схеме контактов рулевого колеса.
   5. Далее потребуется разборка кнопки активации звукового тона с детальным осмотром состояния ее контактной группы. В большинстве ситуаций именно контакты становятся «виновниками» пропажи сигнала, поскольку в момент нажатия кнопки может происходить их подгорание.
   6. Упругие элементы кнопки следует подвергнуть очистке и смазке. Если звук и здесь не появляется, не отчаиваясь, продолжаем розыскную работу.

1. Проверяем реле на предмет способности его к подаче электрического сигнала к звуковому устройству.
2. Нажимая на кнопку несколько раз, прислушиваемся к реле и, убедившись в отсутствии признаков его жизнеспособности, заменяем новым элементом. Даже при рабочем реле возможна пропажа подачи электропитания к его выводам. Проверяем целостность цепи.
3. Иногда встречаются неисправности, обусловленные перегоранием высоковольтного кабеля, посредством которого осуществляется подача питания к реле. Здесь проверяем присутствие напряжения на положительном выводе реле. Выполнить проверочное действие можно с помощью мультиметра, а в его отсутствие – контрольной лампой.
4. Когда напряжение не обнаруживается, разбираем блок реле и ищем обрыв контакта. Эта работа под силу самому владельцу без надобности привлечения автоэлектрика.
5. Тщательно проверяем целостность кабеля плюсового контакта вплоть до головного источника, ведь от пропажи питания именно в нем никто не застрахован.
6. В числе распространенных причин может фигурировать окисление или обрыв массового контакта с кузовом Renault Logan. Если присутствует факт обрыва, то об этом может свидетельствовать отказ в работе и других токоприемников бортовой автомобильной сети.

Обозначенные неисправности вполне устранимы в условиях гаража. Главным условием является принятие мер в плане безопасности. Если же не работает звуковой сигнал, после проведенных манипуляций, обратитесь за помощью к специалистам.

Это интересно: Как снять передний бампер на Рено Дастер самому — фото и видео

Как проверить работоспособность предохранителей

Когда какое-то электрическое оборудование в машине перестает работать, то для начала всегда надо проверить предохранители. Всегда проверить можно визуально, или с использованием лампы, и 2-ой вариант предпочтительней, особенно, когда корпуса предохранителей выполнены не из прозрачного материала.

Если вы проверяете блок предохранителей контрольной лампой, то ее следует подключить к прикуривателю. Второй конец поочередно следует приложить к обоим концам проверяемого предохранителя. Когда в обоих случаях лампа горит, тогда данное устройство работает исправно, если лампа не горит, такой предохранитель требует замены.

Когда у вас нет под рукой лампы, тогда устройство вы можете быстро и легко проверить, осмотрев на целостность перемычку. Иногда случается, что дело-то не в испорченном предохранителе, а что оно имеет слабый контакт с посадочным гнездом. Именно поэтому, с лампой можно быстрее и вернее выявить причину неполадки.

Добавим про контроль устройств, располагающихся всегда в цепи потребителей, и работают исключительно приключенном зажигании авто. Конкретно в этом случае следует активировать (и без этого никак), у популярного Рено Дастер сам замок зажигания. Случается так, что недавно поменянный предохранитель перегорает, это говорит о том, что проблема явно не в устройстве, а где-то в цепи. Любую неполадку в обязательном порядке следует отыскать и устранить. Как известно, расположение предохранителей на рассматриваемом нами автомобиле бывает разным, следовательно, какие-либо проблемы в цепи, с которыми вы можете столкнуться, могут иметь различный характер.

Когда вам необходимо поменять предохранители, выбирайте непременно тот вариант, собственно который имеет одинаковый номинал. Если же предохранитель будет некачественный, тогда весь блок может сгореть.

Методы устранения проблемы

Для восстановления работоспособности необходимо:

• установить новый предохранитель;
• восстановить электропроводку в блоке переключателей (жгут в моторном отсеке повреждается только в случае ДТП).

Предохранитель F4

Место расположения защитного элемента зависит от года выпуска машины:

1. Предохранитель на автомобилях до проведения рестайлинга находится в салонном блоке под съемной крышкой на торцевой части панели приборов со стороны места водителя. Вставка номиналом 15 А установлена на 5 позиции слева направо во 2 ряду.
2. После проведения рестайлинга стала использоваться распределительная коробка другой конфигурации. Вставка расположена на 3 позиции слева в 3 ряду предохранителей (номинал 15 А).

Вне зависимости от даты сборки завод использует вставку ножевого типа, которая извлекается из посадочного гнезда пластиковыми щипцами, уложенными на крышке распределительной коробки. Для проверки состояния перемычки корпус изготовлен из прозрачного пластика.

Допускается установка предохранителя номиналом 15 А. Применять временные самодельные перемычки из проволоки или вставки с увеличенными рабочими параметрами запрещено. Рост силы тока в цепи сверх допустимого предела приводит к разрушению изоляции, короткому замыканию и возгоранию.

Предохранитель находится в салонном блоке.

Обрыв цепи на переключателе

При обнаружении обрыва кабелей черного или красного цветов (обеспечивают подачу питания к сигналу при нажатии на кнопку) необходимо:

1. Отвести кабель в сторону, а затем аккуратно срезать изолятор длиной 3-4 мм.
2. Повернуть пластиковый сердечник, через который продеты провода, против часовой стрелки.
3. Удалить остаток шнура из сердечника.
4. Провести зачищенный провод через поворотный пластиковый элемент, а затем припаять наконечник к клемме, используя канифоль и оловянно-свинцовый припой.
5. Установить переключатель на место и смонтировать снятые крышки рулевой колонки.
6. Проверить работоспособность клаксона.

Поскольку штатные провода не отличаются высокой прочностью, то владельцы устанавливают эластичные кабели с изолятором из фторопласта, устойчивым к перепадам температур. Для проведения ремонта требуется выпаять шнуры управления противотуманными фарами, а затем провести через сердечник 2 новых провода (например типа МГТФ) длиной 50-70 мм. После зачистки жилу покрыть слоем припоя и присоединить к контактам.

Не работает сигнал клаксона на Рено Дастер

• Файлы
• Двигатель

Проблема: отсутствие звукового сигнала по причине перетертого провода в подрулевом переключателе.

Судя по количеству комментариев в сети, случай достаточно популярный. К слову — считается гарантийным. Провод перетирается, якобы, от частого использования переключателя освещения.

В случае отсутствия гарантии или невозможности посещения дилера проблему можно решить самостоятельно, имея прямые руки и навыки работы с паяльником.

Для начала снимаем минусовую клемму с аккумулятора.

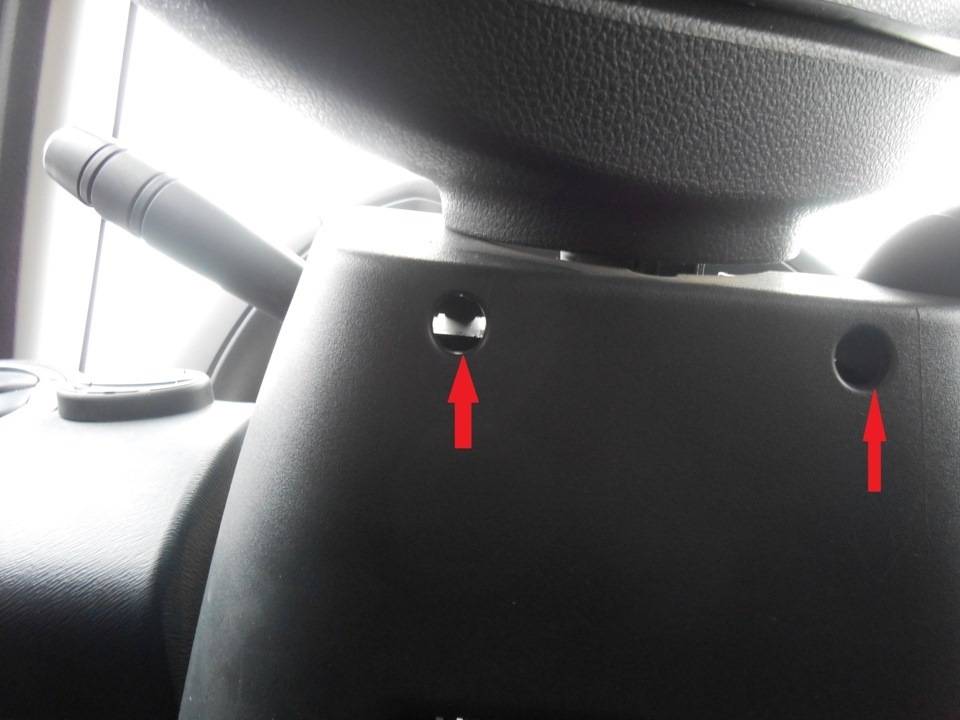

Разбираем и снимаем кожух.

Для снятия кожуха понадобится отвертка торкс T20 с длинной жала не менее 50 мм. А для снятия переключателя отвертка PH1.

Снимаем разъем и откручиваем подрулевой переключатель

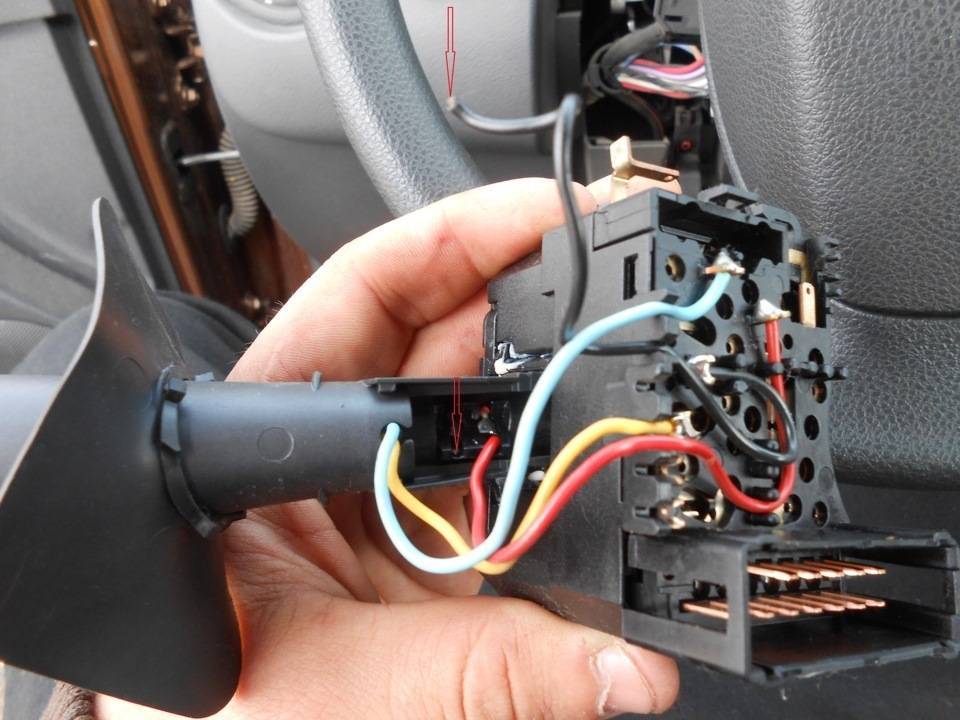

В данном случае переломился провод (черный на фото) из-за частого переключения. Подобная проблема случается даже при небольших пробегах.

Провод необходимо припаять, уже качественно.

Заправляем провод и пропаеваем его в самом переключателе

А теперь в гнезде

Сборку осуществляем в обратном порядке.

Теперь о том, где находится сам клаксон.

Многие владельцы Дастер меняют штатный клаксон на «волговские», двухтональные и другие.

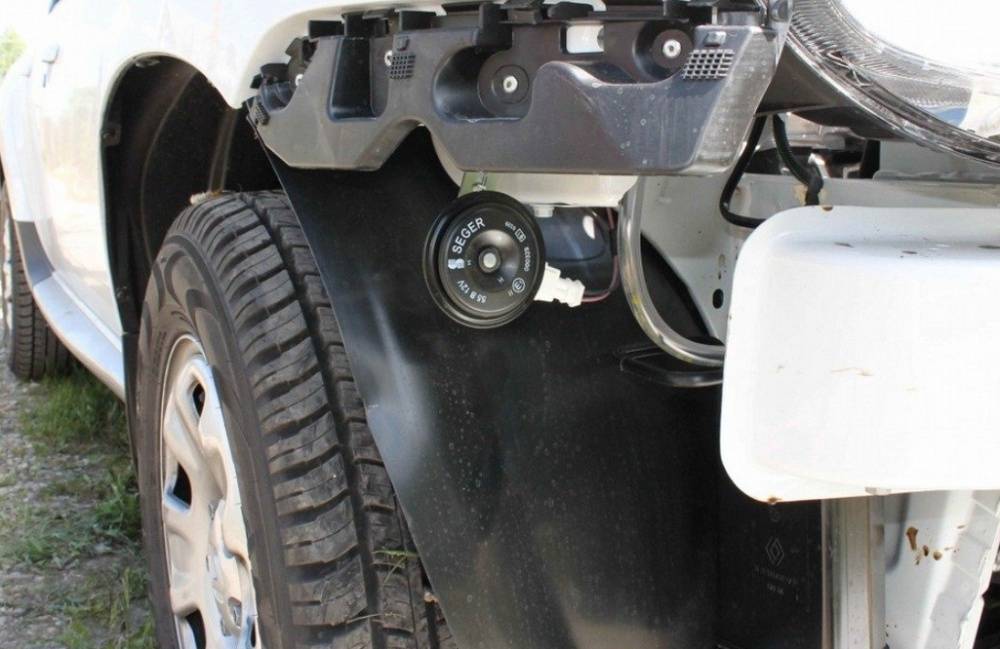

Штатные клаксоны находятся здесь. Указано стрелками .

Существует два метода установки нештатного клаксона. При первом методе демонтируются подкрылки, а при втором передний бампер.

При использовании замене через подкрылки придется столкнутся с рядом неудобств. Более «уверенный» доступ открывается при снятии переднего бампера. Заодно, можно будет установить защитные сетки в бампер.

Как снять передний и задний бампер читайте в этой статье или здесь. Там же описана процедура установки сеток в бампер.

Фото: keeper258 и Shultz (Drive2.ru)

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Видео работы стандартного и не оригинального звуковых сигналов на Логане

Оригинальный звуковой сигнал.

Не оригинальный звуковой сигнал

Для оперативного выявления причины проблем со звуковым сигналом Логана молчать, потребуется проверить предохранитель на предмет его целостности.

К наиболее частым причинам неисправностей данного элемента Logan относятся следующие:

• обрыв провода плюс из-за частого перекручивания во время включения ближнего света;
• перегорание предохранителя, отвечающего за данный узел.

Обе эти проблемы можно решить своими руками без особых проблем. Понять, что у вас есть проблемы с данной кнопкой, можно по работе самого гудка.

Бывает так, что он не пропадает совсем, а то работает, то нет. Обычно это происходит из-за того, что в определенном положении оборванный провод вновь начинает проводить сигнал. Бывают также неисправности с системой самого клаксона, но они возникают значительно реже.

В любом случае, если вы заметили неполадки в работе данной детали, стоит устранить их как можно быстрее. Звуковой сигнал постоянно помогает водителю предотвратить аварии и другие опасные ситуации.

1Устранение проблем с сигналом своими руками2Подрулевой переключатель3Предохранители4Сам звуковой сигнал

Описание для до рестайлинговых

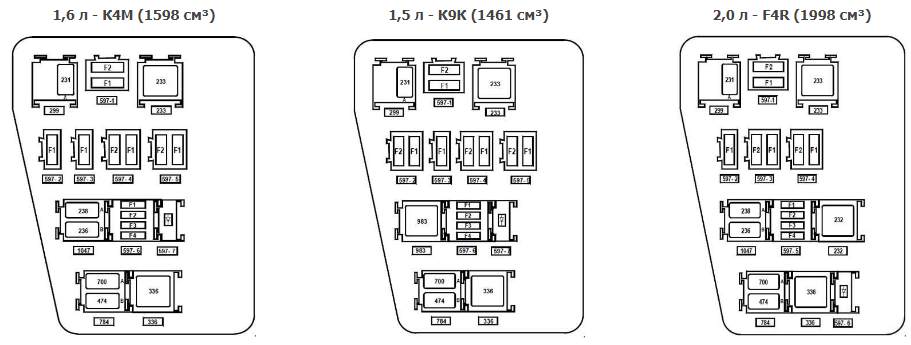

Блок под капотом

Общая фото — схема

Описание предохранителей

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Обозначение реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

В этом случае, полное описание можете скачать тут.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).
