Блок под капотом
Для доступа к щитку потребуется найти на левом брызговике черный, пластиковый коробок. Далее отщелкиваются фиксаторы крышки и доступ к содержимому открывается. Подкапотный блок отличается конструктивно и по назначению. Здесь преимущественно используются силовые предохранители и релейные выключатели, ответственные за основные системы авто. Большая часть вставок предназначена для защиты электронных систем установки, трансмиссии и ходовой части транспортного средства.
Подкапотные блоки могут отличаться конструктивно. Здесь монтируется два варианта панели. В версиях автомобиля 2010 – 2016 годов могут устанавливаться оба типа.
Внешний вид модуля не меняется, разница лишь в содержимом. Понять, какой конкретно разновидности установлен блок можно по схеме на внутренней стороне защитной крышки.
Блоки разгрузочных и управляющих реле и предохранителей УАЗ Патриот и УАЗ Пикап 2018 года, назначение реле и предохранителей.
Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен под крышкой на панели приборов слева от рулевой колонки. Схема расположения разгрузочных и управляющих реле и предохранителей находиться на внутренней стороне крышки блока.
Для доступа к блоку разгрузочных и управляющих реле и предохранителей необходимо:
— Вывести из зацепления две защелки с оборотной стороны крышки блока, расположенные в нижней ее части. — Поочередно расфиксировать пять клипс, расположенные по периметру крышки, прикладывая усилие в горизонтальной плоскости. В противоположном от движения автомобиля направлений
— Осторожно снять крышку не прикладывая чрезмерных усилий
Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап 2018 года выпуска, расположен на левой надставке брызговика автомобиля. Схема расположения разгрузочных и управляющих реле и предохранителей находится на внутренней стороне крышки блока. Для доступа к реле и предохранителям блока реле необходимо снять крышку блока.
Блок разгрузочных и управляющих реле и предохранителей в салоне УАЗ Патриот и УАЗ Пикап.
Назначение реле.
R1 — реле включения противотуманных фар. R2 — реле включения дальнего света фар. R3 — реле дополнительного отопителя салона. R4 — не устанавливается. R5 — реле включения ближнего света фар. R6 — реле компрессора кондиционера. R7 — реле включения обогрева стекла двери задка и зеркал. R8 — прерыватель стеклоочистителя. R9 — дополнительное (разгрузочное) реле. R10 — реле обогрева ветрового стекла. R11 — реле блокировки дифференциала заднего моста. R12 — реле времени обогрева ветрового стекла.
Электрические цепи, защищаемые плавкими предохранителями.
F1 — 10А — Раздаточная коробка «Dymos», кл. 15. F2 — 15А — Розетка салона. F3 — 10А — Компрессор кондиционера. F4 — 30А — Блок управления электропакетом, кл.30. F5 — 7.5А — Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения. F6 — 40А — Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал. F7 — 10А — Противотуманная фара левая. F8 — 10А — Противотуманная фара правая. F9 — 30А — Переключатель стекпоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний. F10 — 20А — Обогрев стекла двери задка, зеркал, МУС. F11 — Не устанавливается, резерв. F12 — 20А — Прикуриватель, розетка в багажном отделении. F13 — 30А — Раздаточная коробка «Dymos», кл. 30. F14 — 10А — Стеклоподъемники (модуль двери водителя). F15 — 5А — Кл. 34 комбинации приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации.
F16 — 15А — Подушка безопасности. F17 — 10А — Медиасистема. F18 — 15А — Блокировка дифференциала. F19 — 10А — Дальний свет фар левый. F20 — 10А — Дальний свет фар правый. F21 — 7.5А — Ближний свет фар левый. F22 — 7,5А — Ближний свет фар правый. F23 — 5А — Габаритный огонь правый. F24 — 5А — Габаритный огонь левый. F25 — 60А — Обогрев ветрового стекла. F26 — 10А — Резерв. F27 — 10А — Резерв. F28 — 30А — Резерв. F29 — 40А — Резерв. F30 — 20А — Резерв.
Блок разгрузочных и управляющих реле и предохранителей под капотом УАЗ Патриот и УАЗ Пикап.
Назначение реле.
R1 — реле стартера. R2, R7 — не устанавливаются. R3 — реле подогревателя. R4 — реле подогревателя. R5 — реле звукового сигнала. R6 — реле КМПСУД. R8 — реле электровентилятора. R9 — реле электробензонасоса. R10 — реле электровентилятора.
Электрические цепи, защищаемые плавкими предохранителями.
F1 — 15А — Звуковой сигнал. F2 — Не устанавливается, резерв. F3 — 30А — Электровентилятор 2. F4 — 25А — АБС (ESP). F5 — 5А — Приборы. F6 — 20А — Электробензонасос. F7 — 20А — Стартер. F8 — 30А — Электровентилятор 1. F9 — 10А — КМПСУД. F10 — 10А — АБС (ESP). F11 — 20А — Подогреватель. F12 — 5А — Подогреватель. F13 — 25А — Подогреватель. F14 — Не устанавливается, резерв. F15 — Не устанавливается, резерв. F16 — Не устанавливается, резерв. F17 — 60А — Монтажный блок. F18 — 40А — АБС (ESP). F19 — 60А — Монтажный блок.
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При снятии реле и предохранителей не допускается применять металлические предметы. Не допускается применять предохранители, не предусмотренные конструкцией.
УАЗ 31519 | Спидометр | Хантер
Спидометр в Audi A4, иначе и не могло быть, является электронным измерительным прибором так же, как и измеритель числа оборотов. Он также обрабатывает импульсы числа оборотов, которые он (не так, как тахометр) получает от датчика на коробке передач. Там измеряется, с какой частотой вращаются колеса.
Сигнал вращения колес используется как измерительная величина для определения пробега, а также в работе индикатора интервала технического обслуживания, индикатора расхода топлива, в регулировке громкости звука радиоприемника и в работе бортового компьютера. Поэтому возникла идея посылать этот сигнал и на спидометр и отказаться от вала спидометра, который обеспечивает привод в старых механических спидометрах.
Уаз патриот предохранители: месторасположение и назначение
Такие элементы, как предохранители УАЗ Патриот, являются важной составляющей электрической системы транспортного средства. Без их нормального функционирования эксплуатация электроприборов (включая и необходимое для езды на автомобиле оборудование) была бы сопряжена с рядом неприятностей
Без их нормального функционирования эксплуатация электроприборов (включая и необходимое для езды на автомобиле оборудование) была бы сопряжена с рядом неприятностей.
Таким образом, каждый автовладелец должен уметь найти блок предохранителей под капотом УАЗ Патриот, а также разбираться в схеме устройства.
Для чего они нужны
Как и в любом другом транспортном средстве, блок предохранителей УАЗ Патриот предназначен для продления срока службы электрической системы автомобиля. Все основные электроцепи защищены предохранителями с низкой температурой плавления. Это позволяет:
- разделить цепи на две группы (управляющие и силовые);
- предотвратить перегрузку электропроводки.
В результате, корректная работа предохранителей УАЗ Патриот позволит избежать серьезных проблем с электрооборудованием в случае скачков в системе. При повышении напряжения сгорит предохранитель, так что не будет доступа лишь к одной определенной опции. В ином случае под угрозой была бы вся электросистема.
Видео-обзор УАЗ Патриот предохранители:
Когда нужно менять предохранители
Как правило, большинство автовладельцев задаются вопросом о том, где находится блок предохранителей УАЗ Патриот под капотом, лишь в случае выхода из строя элемента. Основной симптом поломки – отсутствие отклика определенного электрооборудования транспортного средства.
Как правило, искать причину неисправности всех приборов стоит именно с блока предохранителей.
Где искать узел
Следует отметить, что для того, чтобы найти основной блок предохранителей на УАЗ Патриот, под капот лезть не нужно. В отечественном внедорожнике устройство расположено внутри салона, рядом с левым коленом водителя.
Там вы увидите крышку, за которой и находится элемент. Провести демонтаж крышки достаточно легко – нужно лишь повернуть фиксатор в сторону.
Есть и еще один монтажный блок. Он находится под капотом, на левой части брызговиков. Крышка тут открывается точно так же, как и в салонном блоке.
Особенности салонного блока
Основной блок находится именно в салоне. Там расположены плавкие предохранители и реле большинства систем транспортного средства. В том числе, сюда следует отнести систему внешнего освещения, прикуриватель, отопитель и стеклоподъемники. Разобраться с предназначением каждого конкретного элемента тут вам поможет схема предохранителей УАЗ Патриот:
| № устройства | Сила тока, А | Предназначение |
| 1 | 10 | Незадействованный элемент №1 |
| 2 | 20 | №2 |
| 3 | 30 | №3 |
| 4 | 5 | Габаритные огни и освещение приборной панели |
| 5 | 7,5 | Ближний свет правой фары |
| 6 | 10 | Дальний свет правой фары |
| 7 | 10 | ПТФ правая фара |
| 8 | 30 | Привод люка и стеклоподъемников дверей |
| 9 | 15 | Розетка на 12 В |
| 10 | 20 | Звуковой сигнал и электрический привод боковых зеркал |
| 11 | 20 | Подогрев заднего стекла |
| 12 | 20 | Омыватель и очиститель стекол |
| 13 | 20 | №4 |
| 14 | 5 | Габаритные огни и освещение номерного знака |
| 15 | 7,5 | Ближний свет левой фары |
| 16 | 10 | Дальний свет левой фары и лампа включения света |
| 17 | 10 | ПТФ левая фара |
| 18 | 20 | Привод блокирования дверей |
| 19 | 10 | Поворотные указатели и аварийка |
| 20 | 7,5 | Осветители салона, подкапотного пространства и стоп-сигнал |
| 21 | 25 | Прикуриватель и привод отопителя |
| 22 | 10 | Свет заднего хода |
| 23 | 7,5 | Задние ПТФ |
Электросхема УАЗ Патриот с описанием электропроводки, неисправности электрооборудования
Не заводится Ниссан Альмера Классик, N16 и G15 на холодную, стартер крутит
Если ваш автомобиль Альмера N16 2021 года выпуска не заводится на холодную и на горячую, то причина может скрываться как в электрической цепи, так и в топливной системе. И причин может
Почему не заводится ваз 2106
Опубликовано: 02.11.2017 НЕ ЗАВОДИТСЯ МАШИНА ЧТО ДЕЛАТЬ сами с ключами Вообщем машинка постояла 2 дня. Прихожу – пробую завести, а не заводится. Посмотрел подумал. Посомтрел топливный фильтр – сухой.
Приора не заводится: причины и пути их устранения
Проблемы с запуском мотора автомобиля Лада Приора возникают в случае неисправности одного либо нескольких элементов системы зажигания машины. Повод для их появления – искра, необходимая для воспламенения
Плохо заводится на горячую карбюратор ВАЗ 2109
Плохой ГОРЯЧИЙ ЗАПУСК летом!!! А дело все в Бензине! ПЛАВАЮТ холостые обороты, ДОЛГО заводится — ПОДКАПЫВАЕТ во вторую камеру! Скажи НЕТ парам бензина и ПЛОХОМУ ЗАПУСКУ в жару! Доработка крыши кастрюли!
Kia Spectra не заводится и стартер не крутит (Rio и Ceed): причины и решение проблемы
Стартер – один из важнейших узлов автомобиля. Благодаря ему осуществляется запуск двигателя . Поэтому для успешного запуска нужно следить за его исправностью. Если Киа Спектра не заводится, стартер
Киа Рио не заводится, причины и их устранение
Многим владельцам автомобилей известна эта ситуация, когда необходимо срочно выехать, а двигатель никак не хочет запускаться. Причем это может случиться не только в холодную пору года. От подобной проблемы
Ответы@Mail.Ru: ВАЗ-2109 Есть искра, и заливает свечи, но машина не заводится. В чем проблема??
Остальные ответы Алексадр Хохленко Ученик (233) плохо что карбюратор, свечи заливает большей обьём подачи бензина. смотри дросельную заслонку и винт холостого
ВАЗ-2107. Инжектор не заводится: возможные причины и способы решения
Несмотря на развитие автоиндустрии, классические модели ВАЗ до сих пор пользуются огромным спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались инжекторной системой впуска.
Не заводиться!
Всем доброго дня!!! Может кто сталкивался с такой проблемой!? Honda HR-V 2000г. Была сырая погода, подъехал к дому заглушил, через
Не заводится машина: что делать, основные причины и пути их решения
Если с самого утра возникают какие-либо проблемы с машиной – весь день может быть испорчен. Особенно если она не заводится. К тому же из-за этого можно опоздать на важную встречу, работу, в аэропорт
Где находится предохранитель бензонасоса уаз хантер
Блок находится под капотом рядом с ваккумным усилителем тормоза. Несколько раз был причиной того, что машина не заводилась (не работал бензонасос)
Оригинальный блок не нашел. Были закуплены стандартные колодки реле и колодки под предохранители (взял от старой сигналки)
Автомобиль УАЗ «Hunter» представляет собой модернизированную модель из линейки военного автотранспорта, адаптированного к гражданскому применению.
Машина отличается от своих предшественников более усовершенствованными узлами и агрегатами.
Электрооборудование автомобиля соответствует требованиям и стандартам, предъявляемым к современным автомобилям. Обновления коснулись также предохранителей.
Электронная система автономной диагностики в значительной степени упрощает процедуру определения возможных поломок с механизмами, которые связаны с электропитанием.
Электрооборудование
Каждый узел надежно защищен от непредвиденного повышения тока специальными плавкими вставками (предохранителями). Они собраны в едином монтажном блоке, состоящем из двух линеек, в каждой из которых находится 13 разъемов с плавкими вставками.
Компактный блок устанавливается внутри салона автомобиля с левой стороны от рулевой колонки. Чтобы было удобно осматривать элементы блока, чуть выше от него закреплена специальная лампа подсветки с встроенным выключателем.
В подкапотном пространстве УАЗ Хантер крепится еще один блок, с предохранителями ленточного типа.
Каждая вставка отвечает за определенное направление:
- пусковой выключатель;
- осветительные приборы снаружи авто;
- подогрев топливного фильтра;
- работа свечей зажигания.
Задачей плавких вставок одного и второго блоков состоит в защите электрических цепей оборудования от перегрузки и короткого замыкания. Корпуса предохранителей имеют разную расцветку и на них указывается номинальное значение силы тока.
Плавкие вставки монтажного блока установлены в следующем порядке.
| F1 | Верхняя планка | Резерв |
| F2 | Габаритное освещение | Правая сторона кузова |
| F3 | Ближний свет | |
| F4 | Дальнее освещение | |
| F5 | Противотуманные фары | |
| F6 | Лампа для подсветки места установки монтажного блока | |
| F7 | Стоп-сигналы задних фонарей | |
| F8 | Аварийная сигнализация | |
| F9 | Клаксон (звуковой сигнал) | |
| F10 | Лампы подсветки заднего номерного знака и подсветка приборов на панели управления | |
| F11 | Отвечает за прикуриватель | |
| F12 | Задняя противотуманка (при наличии) | |
| F13 | Резерв | |
| F14 | Нижняя планка | |
| F15 | Габаритное освещение | Левая сторона кузова |
| F16 | Ближний свет | |
| F17 | Дальнее освещение | |
| F18 | Противотуманные фары | |
| F19 | Задний ход (белый свет) | |
| F20 | Указатели поворотов (справа и слева) | |
| F21 | Работа отопительного прибора | |
| F22 | Мотор дворников и омыватели лобового стекла | |
| F23 | Внутреннее освещение салона авто и подключение лампы подкапотного пространства | |
| F24 | Резерв | |
| F25 | Работа приборов и сигнализаторов (датчиков) | |
| F26 | Резерв |
Замена предохранителей
Если обнаружен сгоревший предохранитель в монтажном блоке УАЗ Хантер, то перед его заменой следует разобраться почему это произошло, выяснить все возможные причины поломки и постараться ее устранить.
Запрещается при проведении работ:
- использовать вставки, выполненные кустарным способом (собственноручно);
- устанавливать изделия, которые конструктивно не предусмотрены в данном монтажном блоке;
- применять плавкие вставки, если их номинальная величина силы тока отличается от той, которая указана в сопроводительной техдокументации на автотранспортное средство;
- осуществлять проверку целостности электрической проводки (на наличие искры) путем замыкания ее на раму автомобиля.
Какие узлы и агрегаты защищают предохранители
Монтажный блок предохранителей на УАЗ Хантер обеспечивает надежную защиту следующих узлов:
- Габаритные огни и основное освещение автомобиля.
- Работа поворотных указателей.
- Прикуриватель.
- Звуковое сопровождение (клаксон).
- Работу стеклоочистителей.
- Внутреннее освещение салона авто.
- Стоп-сигналы.
- Отопительная система машины.
- система и радиооборудование.
- Насос отопительной системы.
- Подсветка и работа приборов на панели.
- Резервное оборудование.
Особенности замены
Для замены сгоревших одноразовых размыкателей следует приготовить детали с теми же номинальными значениями тока и напряжения. В качестве временного решения допускается установить элемент более высокого номинала с тем, чтобы заменить его на требуемый в ближайшее время. Категорически не рекомендуется заменять предохранитель монетой или скрученной проволокой.
Чтобы проверить целостность предохранителей в салонном модуле, необходимо открыть крышку поворотом фиксирующего винта и вытащить ее. На внутренней стороне крышки находится пояснительная информация, включающая маркировку и распиновку.
Сначала следует искать сгоревшую деталь визуально. Возможно, на ней останутся следы гари. Если корпуса сделаны из качественного пластика, то следов сгорания не будет и элементы нужно извлекать поочередно пинцетом или щипцами.
На рынке аксессуаров для авто предлагают изделия, интегрированные с высокоомной лампочкой или светодиодом, которые зажигаются и светятся после перегорания плавкой перемычки, что существенно облегчает поиск неисправной детали. Детали в подкапотном модуле проверяются и меняются аналогично.
В ряде случаев плавкие перемычки на 60 и 80 А устанавливаются отдельно в силовом модуле, размещенном в отсеке двигателя и закрытом защелкивающейся пластиковой крышкой. Они крепятся к клеммным площадкам гайками или болтами, что обеспечивает надежное соединение без дребезга и оплавления корпусов и контактов. При замене крышка отщелкивается, болты или гайки откручиваются, сгоревшая перемычка снимается, и на ее место устанавливается новая. Крепеж закручивается, крышка ставится на место и защелкивается.
Особенности конструкции
УАЗ Патриот с завода оснащается моделями стартера от двух и «Bosch». Принципиально эти модели конструктивно ничем не отличаются, разницу можно заметить только в качестве исполнения изделий. Обе модели представляют из себя электродвигатель постоянного тока с электромагнитным возбуждением. Вверху корпуса располагается реле втягивания с двумя типами обмоток: тяговой и удерживающей.
На Патриоте мотор ЗМЗ 409 обычно оснащается стартером «AZE 2517» или «БАТЭ» (5112). Работает это так: в момент запуска двигателя втягивающее реле срабатывает первым и входит в зацепление с венцом маховика, на котором расположено множество зубьев. После этого, в работу подключается и сам стартер, благодаря чему осуществляется вращение маховика, как результат — пуск мотора.
Нередко случаются ситуации, когда при повороте ключа в замке зажигания ничего не происходит, то есть стартер не крутит. Как быть в этой ситуации?
Причины поломки
Основными причинами, из-за которых не крутит стартер на УАЗ Патриоте, могут быть:
- Севший аккумулятор. Количество энергии, потребляемой при запуске мотора, зависит от многих факторов: температура окружающего воздуха, вязкость моторного масла, объем двигателя. Зимой пусковой ток может достигать значений 300 Ампер!
- Возможно повреждение или окисление контактов на самом устройстве. Стоит также проверить провода, идущие от аккумулятора к стартеру.
- Неисправность в электрической части автомобиля. Это могут быть проблемы в проводке, предохранителе, реле или замке зажигания. Данные причины возникают редко.
Схема устройства
Первые два пункта проверить самому — не составит особого труда. А для более углубленной диагностики может потребоваться помощь специалиста. Если получилось так, что по результатам диагностики все в порядке — тогда проблема может быть в том, что стартер просто отслужил свое и его пора менять. Хотя само изделие не имеет четких эксплуатационных границ, в зависимости от интенсивности использования срок его службы может сокращаться.
Демонтаж изделия
Стартер располагается за правым колесом в районе раздаточной коробки, головки болтов находятся ближе к двигателю и расположены один над другим. Болты крепления стартера являются частью болтов крепления колокола коробки и их шляпки смотрят в сторону задка машины. Подлезть сверху не получится никакими ключами, поэтому придется лезть в яму. Для того, чтобы снять стартер на УАЗ Патриот вам потребуются следующие инструменты:
- Отвертка плоская и крестовая.
- Гаечные ключи на 14, 13 и 8. При откручивании болтов крепления (2 болта) удобнее использовать головку с трещеткой.
- Съемник стопорных колец (если планируется полная разборка).
Перед снятием необходимо полностью обесточить автомобиль, отсоединив минусовую клемму аккумулятора. Далее, необходимо проделать следующие действия:
- Оттянуть резиновый чехол и открутить гайку, которая выполняет роль клеммы питания втягивающего реле. Снять клемму со шпильки.
- Отвернуть гайку крепления клеммы плюс питания стартера.
- Отвернуть нижний и верхний болт крепления устройства. Для откручивания верхнего болта придется использовать «трещетку», обычным ключом к нему не подобраться.
Установка изделия осуществляется в порядке, обратном снятию.
Уаз патриот не срабатывает стартер
Съездили к друзьям в Белебей. Пора выезжать обратно, выхожу, как обычно сажусь, ключ в первое положение, жужжит бензонасос. Во-второе положение и… тишина. Стартер будто отсутствует. Втягивающее не щелкает…
Вообще, подобная проблема появлялась с момента покупки авто. Но диагностировать не получалось. Достаточно было открыть заглушку под рулем на панели, как проблема исчезает!
В этот раз не помогло. Пошевелил проводку под панелью. Не помогло.Много читал, что проблема такая бывает из-за контактов в блоке предохранителей в подкапотном пространстве.Пошевелил, проблема не уходит.
Ну, думаю, надо смотреть на предохранитель и реле стартера. Предохранитель целый. Реле тоже. При втором положении ключа, ток на стартер с реле стартера выходит, но до стартера не доходит. Судя по уходящему проводу, он от реле из подкапотного пространства, уходит в салон под приборную панель, а далее выходит к мотору за отопителем. Возится на холоде не очень хотелось, да и ехать пора. Смеркается.
Прокинул провод напрямую с реле стартера до втягивающего. Движок запустился с полоборота.Был очень рад, что вожу с собой немного проводов на случай прокидки временной линии.
Ближайшие дни надо будет найти проблему.Есть подозрение, что при установке сигналки, мне поставили реле на этот провод, чтобы движок не запускался, если сигналку не выключить. Буду смотреть. Как раз, надо в приборку лезть и устанавливать круиз-контроль.
Сложно представить себе полностью исправный автомобиль, в котором не было бы стартера. Он представляет из себя компактный электродвигатель, который работает на постоянном токе от аккумулятора. Он необходим для пуска мотора в момент, когда водитель поворачивает ключ в замке зажигания. В этой статье рассмотрим основные особенности стартера УАЗ Патриот с двигателем ЗМЗ 409: его устройство, процесс замены.
Схема салонного блока предохранителей УАЗ Патриот нового образца
Схема салонного блока предохранителей на УАЗ Патриот нового образца
| № | А | Функция/компонент |
| F1 | 10 | РК “Dymos” кл.15 |
| F2 | 15 | Розетка салона |
| F3 | 10 | Компрессор кондиционера |
| F4 | 30 | Блок управления электропакетом, кл.30 |
| F4 | 5 | До 2014 года: Управление зеркалами |
| F5 | 7,5 | Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения |
| F6 | 40 | Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал |
| F6 | 25 | До 2014 года: Отопитель |
| F7 | 10 | Противотуманная фара левая |
| F8 | 10 | Противотуманная фара правая |
| F9 | 20 | Переключатель стеклоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний, выключатель дополнительного отопителя |
| F10 | 20 | Обогрев стекла двери задка, зеркал, МУС |
| F11 | 20 | Звуковой сигнал (для автомобилей с двигателем ЗМЗ-51432) |
| F12 | 20 | Прикуриватель, розетка в багажном отделении (с 2014 года), обогрев сидений (до 2014 года) |
| F13 | 30 | РК “Dymos” кл.30 |
| F14 | 10 | Стеклоподъемники (модуль двери водителя) |
| F14 | 30 | До 2014 года: Стеклоподъемники |
| F15 | 5 | Кл. 34 комбинация приборов, выключатель заднего хода, кл. 1 датчика скорости, кл. 2 выключателя аварийной сигнализации |
| F15 | 10 | До 2014 года: Кл. 5 ХР1 КП, выкл. света з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F16 | 15 | Подушка безопасности |
| F16 | 10 | До 2014 года: Аварийная сигнализация |
| F17 | 10 | Медиасистема (радиоприемник с аудиопроигрывателем) |
| F17 | 20 | До 2014 года: Блокировка дверей |
| F18 | 15 | Блокировка дифференциала |
| F18 | 7,5 | До 2014 года: Противотуманный огонь |
| F19 | 10 | Дальний свет фар левый |
| F20 | 10 | Дальний свет фар правый |
| F21 | 7,5 | Ближний свет фар левый |
| F22 | 7,5 | Ближний свет фар правый |
| F23 | 5 | Габаритный огонь правый |
| F24 | 5 | Габаритный огонь левый |
| F25 | 60 | Обогрев ветрового стекла |
| F26 | 10 | Резерв |
| F27 | 10 | Резерв |
| F28 | 30 | Резерв |
| F29 | 25 | Резерв |
| F30 | 20 | Резерв |
| Реле | ||
| К1 | Реле включения противотуманных фар | |
| К2 | До 2020 года: Реле включения обогрева стекла двери задка и зеркал | |
| К3 | Реле включения дальнего света фар | |
| К4 | Реле включения ближнего света фар | |
| К5 | Реле дополнительного электронасоса отопителя (для автомобиля с двигателем ЗМЗ-40905) Реле дополнительного отопителя салона | |
| К6 | Реле компрессора кондиционера | |
| К7 | Прерыватель указателей поворота и аварийной сигнализации С 2020 года: Реле включения обогрева стекла двери задка и зеркал | |
| К8 | Прерыватель стеклоочистителя с программируемой паузой | |
| К9 | Дополнительное (разгрузочное) реле | |
| К10 | Реле обогрева ветрового стекла (разгрузочное) Реле переключения топливных баков (для автомобилей с РК “УАЗ”) | |
| К11 | Реле времени обогрева ветрового стекла | |
| К12 | Реле блокировки дифференциала заднего моста |
Блоки предохранителей УАЗ Патриот
Наличие предохранителей цепи электрических приборов управления автомобиля УАЗ Патриот не является случайным. Ведь их отсутствие при первом замыкании цепи вызывало бы массу неприятностей, на устранение которых требовалось не только время, но и деньги
Всем известно предназначение этих устройств, поэтому уделим внимание расположению элементов и их назначению на внедорожнике
Назначение
Предохранитель отвечает за исправную работу электрической цепи и в случае наступления перегрузок или замыканий происходит перегорание плавкой ставки данной детали.
В случае перегорания одного элемента, водитель обнаруживает неисправность какой-либо электрической системы автомобиля. Поэтому чтобы устранить неисправность, следует первоначально проверить плавкую вставку, которая находится в специальном блоке внедорожника УАЗ Патриот.
Но кроме данных деталей, на внедорожнике имеются еще и реле, которые также уместились в монтажном устройстве.
Место нахождения в авто
Очень часто у автовладельцев возникает вопрос: где же находится блок предохранителей на УАЗ Патриот, и какая плавкая вставка за что отвечает? Именно об этом и поведает данный материал. Итак, на внедорожнике блок располагается в салоне с левой стороны рядом с левой коленкой водителя. В этом месте находится крышка, которая извлекается путем поворота фиксатора в сторону.

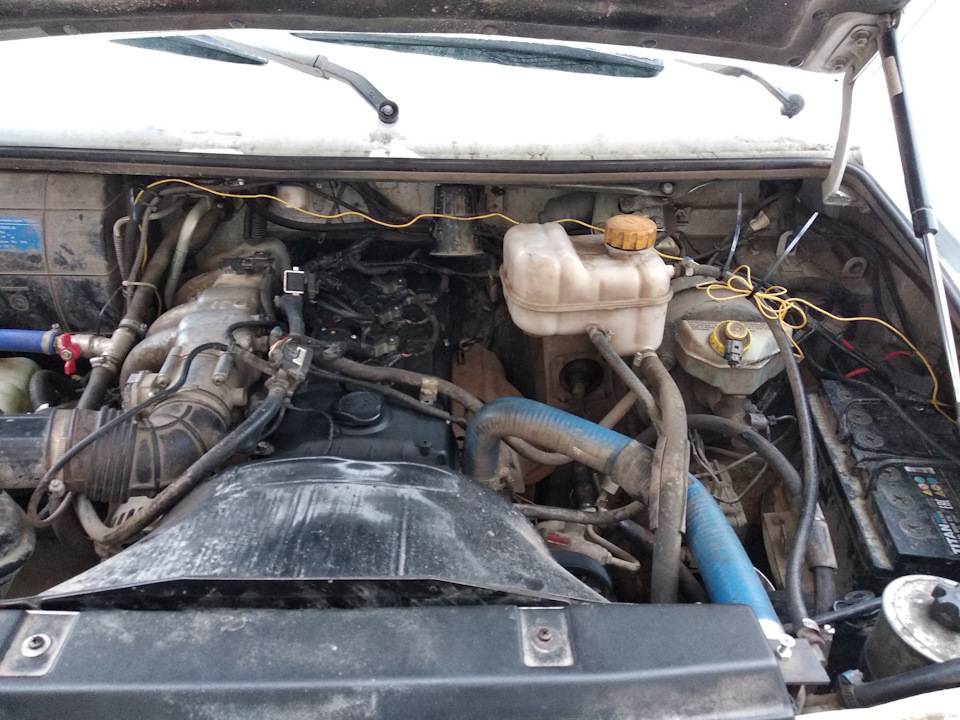

Сразу под декоративной крышкой можно найти реле и предохранители. Но это не единственный монтажный блок на внедорожнике, второй находится в подкапотном пространстве на левой части брызговика. Этот блок также закрыт пластиковой крышкой, снять которую можно путем отжатия фиксирующего устройства. Итак, рассмотрим за какие же, узлы отвечают предохранители в салоне и под капотом.
Салонный блок
Хотите уменьшить расход вашего Патриота? Для этого прочитайте…
Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.
Схема предохранителей УАЗ Патриот в салоне
Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.
| 1 | 10 | Незадействованный элемент №1 |
| 2 | 20 | №2 |
| 3 | 30 | №3 |
| 4 | 5 | Габаритные огни и освещение приборной панели |
| 5 | 7,5 | Ближний свет правой фары |
| 6 | 10 | Дальний свет правой фары |
| 7 | 10 | ПТФ правая фара |
| 8 | 30 | Привод люка и стеклоподъемников дверей |
| 9 | 15 | Розетка на 12 В |
| 10 | 20 | Звуковой сигнал и электрический привод боковых зеркал |
| 11 | 20 | Подогрев заднего стекла |
| 12 | 20 | Омыватель и очиститель стекол |
| 13 | 20 | №4 |
| 14 | 5 | Габаритные огни и освещение номерного знака |
| 15 | 7,5 | Ближний свет левой фары |
| 16 | 10 | Дальний свет левой фары и лампа включения света |
| 17 | 10 | ПТФ левая фара |
| 18 | 20 | Привод блокирования дверей |
| 19 | 10 | Поворотные указатели и аварийка |
| 20 | 7,5 | Осветители салона, подкапотного пространства и стоп-сигнал |
| 21 | 25 | Прикуриватель и привод отопителя |
| 22 | 10 | Свет заднего хода |
| 23 | 7,5 | Задние ПТФ |
Подкапотный дополнительный блок
Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.
Схема элементов на монтажном устройстве в подкапотном пространстве
| 1 | 30 | Цепь питания вентилятора №1 |
| 2 | 20 | Цепь питания стартера |
| 3 | 20 | Цепь питания бензонасоса |
| 4 | 5 | Приборы |
| 5 | 25 | ABS |
| 6 | 30 | Цепь питания вентилятора №2 |
| 7 | 10 | Цепь питания реле управления мотором |
| 8 | 10 | ABS |
| 9 | 40 | ABS |
| 10 | 80 | Питание монтажного блока |
В случае, когда отсутствует питание вентилятора охлаждения, потребуется первоначально убедиться в исправности плавких вставок и реле, так как зачастую причиной отсутствия напряжения является их неисправность. Рассмотрим также предназначение реле, установленных в монтажном устройстве подкапотного пространства:
- Р1 — стартера;
- Р2 — временное реле стеклоомывателя заднего стекла;
- Р3 — блок заслонки рециркуляции;
- Р4 — вентилятора №1;
- Р5 — вентилятора №2;
- Р6 — компрессора;
- Р7 — бензонасоса;
- Р8 — звуковая сигнализация;
- Р9 — управление мотором;
- Р10 — кондиционера.
В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме.
Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.
