Где находится Реле стартера на Рено Меган 2

Таблица расшифровок блоков предохранителей Renault Megane и Scenic 1

Для удобства восприятия данные ниже приведены в табличной форме. Здесь представлены элементы автомобилей, поставляемых с 1997 под 2000 год.Подкапотная часть.

Обозначение	Расшифровка
А	Релюшка топливного насоса
В	Аппаратура ЭСУД
С/I	Релейный выключатель 1/2 нагревателя ОЖ
D	Электромагнитная муфта компрессора кондиционера
F	Магистраль стартера (для АКПП)
G/H	Не используются
J /K	Высокая/низкая скорость вращения вентилятора радиатора

Предохранители:

Номер	Назначение
1	Привод вентилятора радиатора/ на дизеле – подогрев свечей накаливания
2	ЭСУД
3	Управление кондиционером
4/5/8	Система двухкомпонентной топливоподачи
6	АКПП, стартер.
7	Подогрев топливного фильтра (для дизеля), подушки безопасности.
9/10	Диоды кондиционера
11	Нагреватель антифриза, питание свечей накаливания
12/13 15/17	Не используются
14	Вентилятор системы охлаждения на высокой скорости, система подогрева топливного фильтра
16	Контроллер системы АБС
18	Подогрев ветрового окна
19	Питание привода печки
20	ЭБУ
21	Питание на салонный монтажный блок
22	Иммобилайзер, клаксон.

Предохранители Рено Сценик 3/Меган 3

Отдельно следует рассмотреть плавкие вставки и реле, устанавливаемые в салоне автомобиля.

Номер	Назначение
1/3	Привода стеклоподъемников задних дверей для левой и правой стороны соответственно
2	Не применяется
4	Омыватель стекла кормовой части автомобиля
5	Подогрев зеркал заднего вида
6	Штатная акустическая система, привод регулировки зеркал.
7	Выключатель клаксона
8	Питание на реле вентилятора радиатора, индикация приборной панели
9/10	ПТФ для задней и передней части машины соответственно
11/13	Габаритные огни с правого и левого борта соответственно
12	Омыватели фар оптики
14/15	Не используются
16	Питание датчиков АБС
17	Релюшка привода стеклоподъемника переднего пассажира
18	Стопы, контроллер АКПП, питание блока стеклоподъемников
19	Фонари включения заднего хода, управляющая часть ЭСУД
20/21	Резерв
22/24	Ламы дальнего света передней оптики
23	Привод стеклоподъемника водительской двери
25	Переключатели кондиционера, привод люка (при наличии)
26	Питание модуля дополнительного оборудования
27	Система подогревателя сидений
28	Привод системы отопителя
29/31	Лампы ближнего света
30	Прикуриватель, питание акустической системы непосредственно от АКБ.
32	Резерв
33	Перемычка на фарах.

В нижнем ряду панели отдельно вынесены самые востребованные элементы.

Обозначение	Применение
А	Поворотники и аварийка
В	Контроль блока управления
С	Питание центрального замка
D	Дворники
E	Питание на привод блока стеклоподъемников
F	Подогрев заднего стекла и зеркал

Отдельно вынесены реле. Вставки находятся в индивидуальной панели под основным блоком.

Маркировка	Назначение
A	Силовая магистраль насоса омывателя фар головной оптики
B	ДХО – фары
C	ДХО – габариты
D	Главное реле ДХО

Предохранитель кондиционера

Система в машине была неизменна до 2012 года. Ввиду высокого энергопотребления и сложности устройства, предохранители разделены на несколько элементов.

Под капотом смонтировано реле D, ответственное за питание муфты кондиционера. Переключатель вентилятора выведен на элемент №1. Система управления проходит через вставку 3, а диоды работают от 9/10.

Силовая магистраль вентилятора отопителя питается от элемента 19.

Реле и предохранитель стартера

Питание происходит через релюшку, смонтированную на крыле по левой стороне машины. Расположение элемента на моторе 1,9 ДЦИ немного отличается. Здесь вставка смонтирована на салонной переборке.

Печка

Питание происходит от предохранителей 25/28 салонного блока. Силовая линия моторчика проходит от реле муфты кондиционера. Номинала выключателя достаточно для питания двух приборов.

Резистор на двигателе размещен под приборкой у печки.

Бензонасос

В большинстве модификаций реле топливного насоса располагается под маркировкой А, в подкапотном блоке. Отдельные модификации, обладающие переделанной проводкой, агрегируются релюшками на позиции Ф2.

Предохранитель прикуривателя Меган и Сценик 1

Находится под номером 30 в салоне. Отдельные пользователи устанавливают дополнительную розетку и выводят ее на заднюю часть авто. Здесь найти защитную вставку будет сложнее. Ориентироваться следует по магистрали.

Повороты

Конструктивно объединены с аварийкой. Это сделано для упрощения конструкции и ее удешевления, без потери надежности. За работу узлов отвечает единственное реле – А в салоне.

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

1	Резерв
2	Резерв
3	Резерв
4	3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5	20А Обогрев сидений водителя и переднего пассажира
6	20А Электрозамки всех дверей
7	15А Прикуриватель
8	7,5А Обогрев наружных зеркал
9	10А Блок управления ABS
10	15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11	15А Стоп-сигнал
12	Резерв
13	25А Электродвигатель стеклоподъемника двери водителя
14	25А Электродвигатель стеклоподъемника двери перед­него пассажира
15	20А Комбинация приборов, электропривод наружных зеркал
16	15А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17	15А Электродвигатель стеклоочистителя двери задка
18	20А Блок управления электрооборудованием салона, реле дополнительного оборудования
19	30А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20	40А Электродвигатели стеклоподъемников задних дверей
21	20А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1	Реле электродвигателей стеклоподъемников всех дверей
R2	Реле дополнительного оборудования

В данной статье рассмотрены предохранители автомобилей рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.

Где расположен блок предохранителей.

Предохранители установлены в монтажном блоке в салоне автомобиля. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).

На крышке нанесена схема расположения предохранителей

Расшифровка блока предохранителей в салоне

Номер	Сила тока,А	Защищаемая цепь
Резерв
Резерв
Резерв
АР1А	Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
BPR1	Обогрев сидений водителя и переднего пассажира
Электрозамки всех дверей
Прикуриватель
15RP	Обогрев наружных зеркал
SP15	Блок управления ABS
Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони-рования) и вентиляции салона, блок управления охранной сигнализацией
SP17	Стоп-сигнал
Резерв
BP55	Электродвигатель стеклоподъемника двери водителя
BP70	Электродвигатель стеклоподъемника двери перед-него пассажира
ВСРЗ	Комбинация приборов, электропривод наружных зеркал
ВР32	Звуковой сигнал, диагностический разъем, электро-двигатель стеклоочистителя ветрового окна
ВР25	Электродвигатель стеклоочистителя двери задка
ВР77	Блок управления электрооборудованием салона, реле дополнительного оборудования
Электродвигатель системы отопления (кондициони-рования) и вентиляции салона
BP87/BP48	Электродвигатели стеклоподъемников задних дверей
20, 40	BP93	Электродвигатель люка салона, электропривод складывающейся крыши
—	Реле электродвигателей стеклоподъемников всех дверей
Реле дополнительного оборудования

Расположение монтажного блока предохранителей в моторном отсеке.

1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — правая опора подвески силового агрегата; 4 — пробка маслоналивной горловины; 5 — датчик абсолютного давления в ресивере; 6 — ресивер; 7 — транспортная проушина; 8 — дроссельный узел; 9 — бачок главного тормозного цилиндра; 10 — воздухоподводящий рукав; 11 — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтаж- ного блока реле и предохранителей; 14 — аккумуляторная батарея; 15 — воздухозаборный рукав; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воз- духа в ресивере; 19 — крышка бачка омывателя ветрового стекла

Схема расположения предохранителей под капотом

Видео как добраться до предохранителей в моторном отсеке Renault Megane2.

Расшифровка предохранителей под капотом Renault Megane 2

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

• ключи TORX T40, Т30;
• обычный ключ на 10 и 13 мм;
• отвертка с плоским и тонким жалом;
• запасные предохранители;
• щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

1. Отключить клеммы с аккумулятора и снять его с машины.
2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
4. Выкрутить один болт с корпуса контроллера.
5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
7. Вынуть площадку батареи.
8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
14. Отключить разъемы блока и демонтировать его с автомобиля.
15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

Замена предохранителя под капотом Рено Меган 2

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

1. Отстегнуть четыре защелки по углам.
2. Демонтировать два фиксатора красного цвета.
3. Снять заглушку проводки.
4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам. Загрузка …

Загрузка …

ремонт стартера меган 2 своими руками

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	04-05-2019

ремонт стартера меган 2 своими руками — Ремонт стартера Рено Меган 2 своими руками: фото и видео carfranceruremont-startera-reno-megan- 2 -svoimi-rukami-foto Cached Ремонт стартера Рено Меган 2 своими руками Стартер на автомобиле играет чуть ли не самую важную роль в жизни любого автомобиля, и Рено Меган 2 поколения тому не исключение Снятие стартера Рено Меган 2 фотоотчет, бендикс стартера zamenarenaultrumeganeobshhie-temygde-naho Cached 3 Своими руками производим ремонт 4 Подводим итоги Роль стартера в каждом автомобиле, в том числе и Рено Меган 2 трудно переоценить Ремонт Стартера Меган 2 Своими Руками — Image Results More Ремонт Стартера Меган 2 Своими Руками images Меняем стартер на Рено Меган 2 своими руками: видео внутри carfrancerukak-snyat-starter-na-reno-megan- 2 -foto-i-video Cached Подробная статья о том, как снять стартер на Рено Меган 2 , диагностика и замена стартера своими руками , фото и видео материал Как Снять Стартер На Рено Меган 2 Видео — archifiles archifiles449weeblycomblogkak-snyatj-starter-na-reno Cached Ремонт или замена стартера или сопутствующих деталей в автомобиле Рено Меган своими руками Способы определения неисправности Кто снимал стартер с Рено Меган II 16l 16. Меган 2 своими руками Telegraph telegraphMegan- 2 -svoimi-rukami-09-26 Cached Скачать файл — Меган 2 своими руками Renault Megane Megane II Ремонт Renault Megane II Все категории Регламентное ТО Двигатель и его компоненты Трансмиссия Ходовая система Топливная система Тормозная система Система охлаждения Кузов Ремонт стартера рено меган — YouTube wwwyoutubecom watch?vUc4OE1BzuUM Cached Проверка и техническое обслуживание стартера от рено меган с объемом 16 стартера — ремонт своими Ремонт стартера своими руками: фото, видео autoremont 2 ruelektrooborudovanieremont-starterahtml Cached Ремонт стартера своими руками возможен в гараже Рассмотрим с фото и видео неисправности втягивающего реле, ротора, статора, бендикса, замену щеток Ремонт стартера своими руками рено дизель, подводя итоги velesvenrureno-remontremont-startera-svoimi Cached Ремонт стартера — редукторного — своими руками всего за 6 минут Полный видео урок замены бендикса на СТО Ремонт стартера рено меган Рено Меган 2 снятие и ремонт стартера 15dci что делать если wwwyoutubecom watch?vbdBOC 2 Cxv4A Cached Рено Меган 2 снятие и ремонт стартера 15dci что делать если клинет стартер Ремонт Стартера ремонт своими Снятие стартера Меган 1, 2, 3 и замена бендикса и щеток portalmashinrumeganerenmeg-repairsnyatie-startera Cached Ремонт или замена стартера или сопутствующих деталей в автомобиле Рено Меган своими руками Способы определения неисправности, руководство к действиям при устранении неполадок Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 52,100

• Автомобили с пробегом: что выбрать 2 февраля 2021 ABADIYA ABADIYA. Расскажи о своем авто. Стоит ли Р
• ен Меган своих 780 тысяч? Peugeot-405, проблема в стартере или чем еще? — Обсуждение в сообществе Европейские автомобили. Информация по ремонту автомобилей. Виртуальные салоны автомобилей. Технически
• вропейские автомобили. Информация по ремонту автомобилей. Виртуальные салоны автомобилей. Технические характеристики. FAQ форума по Great Wall Hover H7. Видео 2 Содержание FAQ gt;gt; Электрооборудование gt;gt; Стеклоочистители. Загружаем статью, подождите немного. Мetris Toolbox Concept: наши руки не для скуки. А кто успел Тот молодец, как концерн Audi, который запрыгнул в китайскую лодку со своими премиальными и отнюдь не дешевыми электромобилями линейки e-tron. Каталог деталей, поиск, ассортимент, ссылки на ресурсы, авто-новости. Размещение собственного прайс-листа. Для данной модели нет модификаций. Строим, мастерим своими руками, мастер — классы, делимся опытом — Смотреть бесплатно видео канала Семья Бровченко в социальной сети Мой Мир. Фильмы, клипы и видео-файлы. Удивительные свойства горчицы — отмываем краску с рук. 49 респондентов объясняют стремление нынешнего руководства Украины к сближению с Европой и независимости от России тем, что Украина стала марионеткой в руках Запада и США, проводящих антироссийскую политику, показал опрос.

Электрика и электроника

Он может выйти из строя из-за подгорания клемм и потере контакта. Не верите? А вы попробуйте почистить клеммы, а затем ещё раз завести транспортное средство.

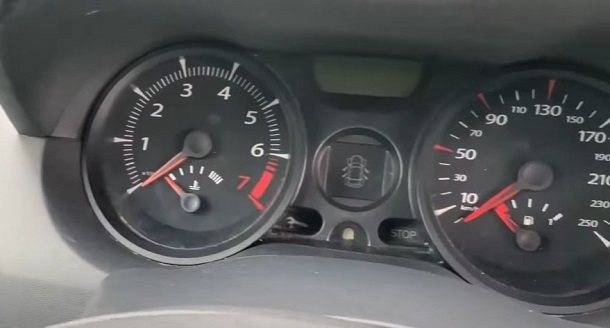

Утром поехал на работу, начал заводить, а она опять капризничать, иммо опять не увидел ключ. Я попробовал снял фишку с кнопки аварийки и о чудо все заработало.

Сегодня решил посмотреть в чем же.

Почему не заводится Renault Megane 2? Поиск неисправностей и путей их устранения

Снял блок с предохранителями из под панели. И увидел на нем мокрые следы, разобрал и увидел печальную картину, по плате пошла плесень. Надо отдавать специалисту что бы все почистил и что нужно пропаял.

Renault Megane 2007, двигатель бензиновый 1.4 л., 98 л. с., передний привод, механическая коробка передач — электроника

Renault Megane, 2004

Комментарии 27

Ребята привет, не работает втягивающее реле стартера есть ли предохранитель на него?

Господа есть вопрос который надо решить .мне нужен свободный провод от блока предохранителей под рулём до подкапотного пространства . Может кто то знает есть ли в меган2 ф2. Или только тянуть ? А если тянуть то через какое отверстие ?

a.d-cd.net/GoAAAgK1GuA-960.jpg. Посмотри номера12. 15 и16. Если у тебя такая же комплектация, то входящие провода можно использовать

«Предохранитель цепи блока предохранителей» и «предохранитель блока предохранителей»

Немного дополню, вот тоже толковое описание нашёл: vsepredohraniteli.ru/renault/megan-2.html

Подскажи где реле бензонасоса?

В своей машине я не нашёл., может оно стоит отдельно, или как вариант- функции реле выполняет блок ЦЭКБС. Т.е от него напрямую идёт провод на сам бензонасос

Подскажи где реле бензонасоса?

В БЗК под капотом впаян в плату.

Офигеть, померять компресию то еще занятие)))

Добрый вечер . Я недавно купил машину ! И тут вот столкнулся с тем что у меня туманки не работают ! На панели индикатор горит что противотуманки включены а по факту не работают хотел для начала проверить предохранитель ! Открыл под рулём а их там раз два и все . Начал искать под капотом понял что под чёрной крышкой что то есть но не понял как туда попасть . Потому бросил сейчас благодаря вашей статье понимаю что бы залезть в блок перлов нужно вынуть акб?

Приветствую. У Французов уж так. Это не так сложно как кажется.

Это ж надо так запрятать предохранители, они там на Рено умом тронулись, идиоты.

В каждой машине есть свои особенности. К сожалению идеальных машин нет. Особенно это относиться к современным машинам, качество которых намного ухудшилось по сравнению с 90-2000 ми годами. Предохранители конечно менять трудно, но есть другие плюсы этой машины- крепкий кузов, надёжный двигатель, комфорт на уровне королы и небольшая рыночная цена

То ли лампы филипс такие хорошие, то ли еще где какая проблема, как могли перегореть сразу две?

Такое тоже может быть, сейчас всё делают одноразовым

как оказалось, питание идет, просто перегорела галогенка, сразу две, совсем новые, месяца еще нет（

Ну это не так страшно.

Подскажите, пожалуста, где копать: пропал сразу ближний на обеих фарах, а габариты, дальний и регулировка фар работают

Надо посмотреть предохранители 6 и 7 в блоке защиты и коммутации. Если они целые, то необходимо посмотреть, подаётся ли питание на эти предохранители при включении дальнего света фар. Причиной может быть- плохой контакт, прогоревшая дорожка в блоке

Инструкции, книги, мануалы по ремонту автомобилей

Открутить гайку ключом на 10 и снять хомут с пучком проводов, открутив винты, которые крепят блок предохранителя. Записывать место нахождения каждого из устройств не надо, их можно поставить только на прежнее место. Заменив блок, поставить все на место в обратной последовательности. Таблица МБП в моторном отсеке Renault Megane 2 Схема расположения предохранителей под капотом В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

Таблица БП под капотом Renault Megane 2 LPG имеет коричневый цвет, отвечающий за климат-контроль в салоне авто, прикуриватель, кнопку выключателя аварийной сигнализации, и центрального замка. Предохранители, которые находятся под капотом, отвечают за все световые приборы, стеклоочиститель, питание сжиженным газом.

Одной из систем, которая чаще всего выходит из строя, является система отопления и кондиционирования, или просто печка. За это отвечает ячейка под номером При этом сама деталь будет иметь заводскую маркировку SP3, поэтому перепутать ее с чем-то другим будет не так просто.

Кроме этого, в салоне есть предохранительный элемент комбинации приборов, имеющий маркировку BCP3 и номер ячейки Рядом с ним располагается важнейшее реле управления электрооборудованием салона.

Благодаря маркировке BP77 и строго определенной 20 ячейке, обладая схемой, найти реле будет достаточно просто

Кроме того, стоит обратить внимание на 10 ячейку и маркировку SP2

От исправности этого плавкого элемента будет зависеть работа штатного головного устройства, электродвигателя омывателя фар и стеклоподъемников всех дверей.

Подкапотное пространство Второй блок расположен под капотом автомобиля. В нем находятся плавкие элементы, отвечающие за электрооборудование двигателя, всех электронных систем и внешнего освещения.

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Коробка передач

Автоматическая коробка (АКПП), Радиатор АКПП, Гидроблок, Гидротрансформатор, Датчик АКПП, Декоративная накладка, Картер АКПП, Кронштейн АКПП, Мехатроник ДСГ, Поддон АКПП, Прокладка АКПП, Подушка АКПП, Ручка АКПП, Сальник АКПП, Соленоид АКПП, Термостат АКПП, Тормозная лента АКПП, Трос АКПП, Щуп АКПП, Механичаская коробка (МКПП), Масляный радиатор, Вторичный вал, Датчик коробки МКПП, Картер коробки МКПП, Кронштейн (крепление) МКПП, Кулиса, Первичный вал, Подушка коробки МКПП, Подшипник вторичного вала, Подшипник первичного вала, Привод спидометра, Прокладка коробки МКПП, Промежуточный подшипник, Ручка коробки МКПП, Рычаг переключения, Сальник вала, Сальник коробки МКПП, Синхронизатор, Трос коробки МКПП, Шестерня передачи, Вариатор CVT, Ремень вариатора
