Распиновка (схема подключения) OBD2 разъема
p, blockquote 19,0,0,0,0 —>
Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
- устанавливается производителем;
- шина J1850;
- устанавливается производителем;
- масса авто;
- сигнальная земля;
- CAN-шина высокий уровень;
- K-Line шина;
- устанавливается производителем;
- устанавливается производителем;
- шина J1850;
- устанавливается производителем;
- устанавливается производителем;
- устанавливается производителем;
- шина CAN J2284;
- L-Line шина;
- плюс с АКБ.
Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.
p, blockquote 23,0,0,0,0 —>
В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.
p, blockquote 24,0,0,0,0 —>
Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.
p, blockquote 25,0,0,0,0 —>
Для большей верности при этом необходимо отключить магнитолу.
p, blockquote 26,0,0,0,0 —>
К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)
p, blockquote 27,1,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
p, blockquote 29,0,0,0,0 —>
Необходимые инструменты, материалы и программы
Чтобы процедура проверки не вызвала у вас проблем, необходимо заранее подготовиться к ней.
Для обеспечения правильного диагностирования вам потребуются следующие устройства:
- Компьютер. Можно использовать ноутбук либо планшет, с помощью этого девайса будет осуществляться проверка. Следует отметить, что ноутбук — более предпочтительный вариант.
- Программа, при помощи которой будет осуществляться проверка. Вариантов программного обеспечения сегодня достаточно много. Каждая из утилит имеет свои особенности и характеристики, скачать такое ПО без проблем можно в интернете.
- K-Line кабель для соединения штекера с компьютером. Приобрести такой кабель можно в любом тематическом магазине. Следует отметить, что если вы решили использовать для диагностики свой планшет или мобильный телефон, при этом проверка будет осуществляться по беспроводной связи, то кабель вам не понадобится. В этом случае нужно будет приобрести специальный адаптер для обеспечения беспроводного подключения.
Пример диагностики сканером ЕЛМ327
Ниже приведен пример диагностики автомобиля сканером с АлиЭкспресс на версии 1,5 с использованием телефона на Андроид и приложения OpenDiag на Лада Приора.
Все манипуляции со сканированием ЭБУ необходимо проводить на запущенном двигателе или со включенными зажиганием.
Подключаем сканер к разъему ОБД-2 ждем пока заморгают индикаторы.
Далее в телефоне переходим в Настройки/Bluetooth. Там находим OBD II и делаем с ним сопряжение. При сопряжении устройство запросит код-пароль — 1234, данный код является для всех сканеров одинаковым.

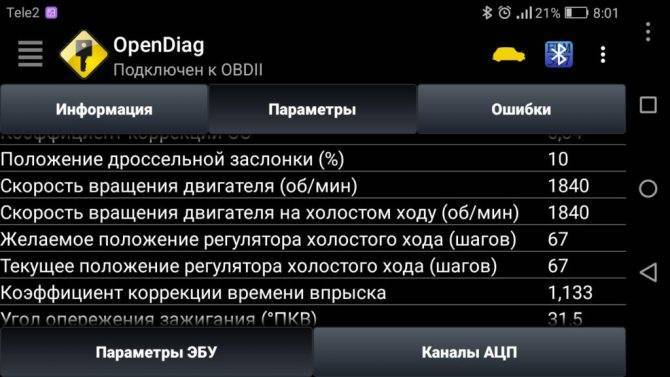

Следующим этапом переходим в приложение OpenDiag. Нажимаем на кнопку меню, выбираем тип соединения и ставим галочку на Bluetooth ELM.
Далее нажимаем на кнопку в верхнем правом углу и выбираем наше устройство в данном случае OBD II. После этого произойдет подключение.
Процесс подключения завершен далее можно форсировать само приложение и ознакомиться с его функциями.
Приложение для диагностики
Существует несколько действительно полезных приложений с помощью которых можно провести качественную диагностику автомобилей.
OpenDiag Mobile
Является основным и наиболее полезным приложением для диагностики отечественных автомобилей. Данное приложение разработано специально для автомобилей российского производства.
Плюсы и минусы
Плюсы:
- Раскодирование всех ошибок и подробное описание неисправности;
- Мониторинг за работой двигателя онлайн;
- Просмотр пропусков воспламенения;
- Запись ЛОГов;
- Принудительное включение вентиляторов и многое другое;
Минусы:
- Отсутствие в AppStore, то есть для iOS оно не подходит;
- Некоторые ЭБУ являются платными;
Car scanner ELM OBD2
Данное приложение хоть и не затачивалось под отечественные машины, но очень хорошо работает с ними. Является альтернативой опен диаг для iOS.
Плюсы и минусы
Плюсы:
- Бесплатное приложение;
- Большое количество различных функций;
- Мониторинг за работой двигателя онлайн;
Минусы:
Нет расшифровки ошибок;
Диагностический разъем Lada Kalina и Priora, диагностика автомобиля через ноутбук
Если в старых автомобилях диагностика неисправностей производится по факту наличия определенных симптомов поломки, то в более современных авто все значительно проще. Чтобы определить неисправность в работе того или иного узла, достаточно произвести компьютерную диагностику автомобиля. Где находится диагностический разъем Лада Калина и как проверить автомобиль — читайте ниже.
Описание и расположение диагностического разъема
Диагностический разъем представляет собой специальное устройство, использующееся для оперативного обмена данными между транспортным средством и подключенным к нему устройством. Последнее — это, как правило, ноутбук, применяющийся для считывания комбинаций неисправностей, а также регулировки основных параметров. К данном разъему можно подключить не только ноутбук, но и любой другой мобильный гаджет по беспроводному соединению. Что касается непосредственно автомобилей Лада Калина, то в них используется трапециевидный разъема типа OBD-II на 16 контактов.
В зависимости от модификации машины, место расположения штекера может изменяться:
- В версиях Калина 1 устройство находится на центральной стороне так называемого тоннеля, под декоративной накладкой, расположенной выше прикуривателя.
- В версиях Калина 2 его можно найти с правой стороны, на нижней части торпеды.
Диагностический выход Калины
Зачем нужна диагностика?
Предназначение диагностики, как сказано выше, заключается в точном определении возможных неисправностей, которые могут случиться при работе транспортного средства. Если в работе авто появились какие-либо симптомы поломок, а точно определить неисправность самостоятельно не удается, то можно попытаться продиагностировать машину.
Но это — только обобщенная цель, более конкретно причины проверки указаны ниже:
- Необходимость выполнения этого процесса обычно появляется тогда, когда на контрольном щитке появляются индикаторы, которые предупреждают автовладельца о поломке.
- На практике данная процедура часто осуществляется в случае неправильной работы одного или нескольких агрегатов и узлов авто. Выполненная проверка позволит дать автовладельцу точный ответ на тему того, действительно ли эти механизмы вышли из строя или нет.
- При покупке транспортного средства. Благодаря компьютерному распознаванию ошибок потенциальный покупатель может без помощи специалистов определить, насколько правильно работает силовой агрегат, коробка передач и подвеска.
- Кроме того, необходимость проведения этого процесса может быть обусловлена снижением возможных затрат на ремонт машины в будущем. Иными словами, речь идет о профилактическом диагностировании, по словам многих специалистов, такую задачу лучше выполнять не реже раза в год. Если автовладелец узнает о возможных неисправностях заранее, до того, как эксплуатация автомобиля будет невозможной, то он сможет снизить финансовые затраты на его ремонт (автор видео — канал CompsMaster).
Необходимые инструменты, материалы и программы
Чтобы процедура проверки не вызвала у вас проблем, необходимо заранее подготовиться к ней.
Для обеспечения правильного диагностирования вам потребуются следующие устройства:
- Компьютер. Можно использовать ноутбук либо планшет, с помощью этого девайса будет осуществляться проверка. Следует отметить, что ноутбук — более предпочтительный вариант.
- Программа, при помощи которой будет осуществляться проверка. Вариантов программного обеспечения сегодня достаточно много. Каждая из утилит имеет свои особенности и характеристики, скачать такое ПО без проблем можно в интернете.
- K-Line кабель для соединения штекера с компьютером. Приобрести такой кабель можно в любом тематическом магазине. Следует отметить, что если вы решили использовать для диагностики свой планшет или мобильный телефон, при этом проверка будет осуществляться по беспроводной связи, то кабель вам не понадобится. В этом случае нужно будет приобрести специальный адаптер для обеспечения беспроводного подключения.
Диагностический разъем ВАЗ-2112 старого и нового образца: распиновка, где находится?
Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?
Зачем нужна диагностика
Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.
Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:
- Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
- Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.
Стоит ли обращаться на СТО?
Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.
Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.
Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.
Пример адаптера с кабелем
Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.
Рекомендуем: Почему пропадает давление моторного масла в двигателе?
Инструкция по выполнению диагностики
Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.
Колодка для компьютерной диагностики
Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.
Процедура диагностики состоит из нескольких этапов:
- Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
- Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).
Автоматическая КПП диагностируется в следующих случаях:
- не включается какая-либо передача;
- при переключении передач появляются шумы, рывки, пробуксовки;
- повышенный расход топлива;
- обнаружена утечка масла.
Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.
В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.
Где находится диагностический разъём ваз-2112: фото и видео — За рулем
На любом автомобиле ВАЗ-2112 предусмотрена система самостоятельной диагностики неисправностей, которая может без посещения станции технического обслуживания сообщить владельцу о наличии какой бы то ни было неисправности.
Подобная система работает по средством подключения к ней специального диагностического оборудования и дальнейшим считыванием, и расшифровкой ошибок.
Когда требуется диагностика?
Первым признаком того, что следует произвести диагностику системы автомобиля будет мигание лампы CHECK ENGINE расположенной на панели приборов
Обратите внимание, что наличием ошибок в системе будет тот факт, что по истечении 10-ти секунд после запуска двигателя сигнальная лампа не погаснет и данные об ошибке сохранятся в памяти ЭБУ
Ошибка указана стрелкой.
Где находится разъём?
Для того, чтобы считать все возникшие коды неисправностей при помощи диагностического оборудования, Вам придётся добраться к диагностическому разъёму, который расположен прямо под консолью панели приборов с левой стороны.
Расположение диагностической колодки указано стрелкой.
Отмечен стрелочкой
Он будет вами обнаружен сразу, как только вы посмотрите в примерный участок его местоположения, так как его характерная форма весьма специфична.
Особенности разъёма для диагностики
Стандартный 12-ти пиновый разъём для диагностики
В зависимости от года выпуска автомобиля разъём может быть 10-ти пиновым и 12-ти пиновым. Чтобы подключиться к нему потребуется изготовление переходника.
Мастерим проводки
Можно ещё бросить отдельно провод, но это «колхозно».
Схема подключения 12-ти пинового разъёма к стандартному диагностическому адаптеру Подключение 12-ти пинового разъёма к стандартному диагностическому адаптеру Подключение 12-ти пинового разъёма к стандартному диагностическому адаптеру другой ракурс
Распиновка
- 4-й и 5-й контакты – выходы GND.
- 16-й контакт – +12 В (линия питания).
- 7-й контакт – непосредственно диагностическая линия.
С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:
- Контакт H – +12 В (линия питания).
- Контакт G – +12 В для бензонасоса.
- Контакт A – GND-выход.
- Контакт M – линия диагностики.
Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.
Как понять, что машина неисправна?
На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.
После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера. Связь с контроллером осуществляется с помощью колодки диагностики.
Заводской контролер
На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.
Вычисление кодов
Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.
Само диагностика происходит так:
- Соединяете контакт «В», который имеет колодка диагностики и «массу»;
- Ключ в зажигании поворачиваете на третье положение, машину не заводите;
- Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
- Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.
Тип диагностического разъёма Приоры
За время развития «инжекторных» автомобилей разрабатывались различные варианты опроса ЭБУ (электронного блока управления). Сначала это была система считывания кодов по контрольной лампе. В особых условиях различных для разных систем впрыска контрольная лампа начинала мигать. Мастеру оставалось только записать на бумаге ритмичность и сверившись с таблицей определить ошибку.
В дальнейшем были разработаны специальные диагностические устройства:
- Диагностические адаптеры для персональных компьютеров.
- Автомобильные диагностические сканеры.
Есть отдельные статьи, описывающие работу этих устройств. Но объединяет их, несомненно, одно, для связи аппаратуры с ЭБУ необходим специальный разъём. Сначала эти штекеры делались различными для каждой марки автомобиля. Были и круглые, и квадратные. И просто спаренные отверстия под щуп, как на системах «VAG». Но постепенно производители стали задумываться над унификацией. Так к началу 2000-х появился столь распространённый сейчас, диагностический разъём OBD-2.
Внимание! Некоторые автомобилестроители, в основном выпускающие дорогие, эксклюзивные марки автомобилей, продолжают пользоваться «своими» разъёмами. Но «Приора» оборудована именно OBD-2.
Устройство разъёма OBD—2, и его контакты
Этот соединительный штекер сделан из пластмассы. Соединительная часть выглядит как трапеция (см. фото). В общем, на ней имеется 16 контактов типа «мама». Отсчёт идёт с верхнего ряда, слева направо. Верхним рядом считается широкая сторона трапеции. Для автомобиля «Приора» используются следующие гнёзда:
- Заземление (масса), гнезда 4 и 5.
- Постоянный «+» 12 Вольт — 16.
- Гнездо диагностики — 7.
Важно! В диагностическом разъёме «Приоры» задействованы иногда и другие гнёзда. Обычно это линии связи с дополнительными ЭБУ и L-линия для программирования. К ним не стоит подключаться, не имея специальных навыков работы с программными модулями.
К ним не стоит подключаться, не имея специальных навыков работы с программными модулями.
Обычно, аппаратура подключается к этому разъёму через специальную «вилку». Штекер-соединитель той же формы, но типа «папа». Хотя те, кто работают с различными адаптерами могут проводить соединения и напрямую. Это делается на некоторых видах адаптеров, которые имеют отдельный щуп для К-линии. Только нужно помнить, что «+» и «-» для аппаратуры нужно брать непременно с аккумулятора проверяемого автомобиля. Иначе сигнал связи будет некорректным.
Расположение разъёма диагностики
Кроме того, что эти соединители имели разные формы, они и располагались в разных местах. На «Приоре», он спрятан весьма хитро. Не зная где именно расположен, найти его весьма проблематично.
Не стоит напускать туману. Диагностический разъём OBD-2 на «Приоре» расположен на внутренней стенке перчаточного ящика со стороны пассажира. Как его называют — бардачка. На той части, которая прилегает к «бороде». Это хорошо видно на фото. Опытный специалист, мастер-диагност, без проблем подключится штатным разъёмом на ощупь. Просто открыв ящик, и нащупав за его стенкой гнездо.
Для начинающих специалистов диагностики лучше действовать согласно инструкции. По порядку. То есть, открыть полностью перчаточный ящик. Он повиснет на боковых пластмассовых направляющих. Чуть нажать на эти упорные пластины, и бардачок откинется ещё
Осторожно вытащить боковые выступы и полностью отпустить перчаточный ящик. Тогда доступ к входному штекеру диагностики станет полностью свободным. Ну и далее уже действовать по инструкции подключения имеющегося в наличии оборудования
Ну и далее уже действовать по инструкции подключения имеющегося в наличии оборудования.
Полезное видео о местонахождении диагностического разъёма на «Приоре»:
- Обновление приложения Навител на Андроиде
- Обновление карт Навител на навигаторах Prestigio
- Установка Навител на Андроид
- Обновление карт Навитела для навигатора Explay
Реально ли переместить диагностический разъем в другое место Приоры
Нередко в головах автомобилистов возникает вопрос: можно выбрать другое местоположение для ДР или нет? Возможно ли подобное мероприятие провести своими силами? Этим вопросом интересуются автовладельцы, поскольку угонщики автомобилей знают, в каком месте расположен ДР, в частности на Приоре, и легко способны отключить ее от сигнализации. Но вот если же данный элемент установить в другом месте, то вполне реально в разы усложнить процедуру угона. Следовательно, таким образом удастся упредить вероятное преступление.
Сразу скажем: установить диагностический разъем в ином месте в Ладе Приора вполне реально, однако опытные специалисты советуют к такой услуге прибегнуть на станцию техобслуживания. Там квалифицированные сотрудники выполнят перенос данной детали бережно и безошибочно. В том случае, если автовладелец задумал выполнить подобную операцию собственноручно, придется действовать поэтапно, к тому же исключительно опытным водителям, разбирающимся в подсоединении и отсоединении электрооборудования автомобиля.
- бережно и аккуратно необходимо отсоединить провода от разъема;
- без спешки извлечь прибор из гнезда;
- перенести диагностический разъем в выбранное место;
- снова подключить соединительные провода.
Внимание! Опытные специалисты советуют самим демонтировать коннектор рядом с ручкой переключения передач либо левее рулевой колонки. Когда другой участок для ДР выбран и произведена запланированная манипуляция, лишь вы теперь в курсе, где конкретно расположен коннектор
А вот, заметим, угонщики не смогут среагировать вовремя, где находится интересующая их зона
Когда другой участок для ДР выбран и произведена запланированная манипуляция, лишь вы теперь в курсе, где конкретно расположен коннектор. А вот, заметим, угонщики не смогут среагировать вовремя, где находится интересующая их зона.
Как чистить дмрв санта фе
Как убрать автозапуск explorer при включении компьютера windows 10
Рено каптур штатный автозапуск как пользоваться
Схема центрального замка тойота витц
- Как разблокировать замок зажигания на пежо 307
Защита разъема от угона
Разъем помогает и угонщикам. Подключившись к нему, злоумышленник легко отключит сигнализацию авто, и дальнейшие его действия будут банально предсказуемы. Вся проблема в том, что угонщик заранее знает расположение штекера, который упрощает его жизнь, и подключается к нему сразу после открытия двери автомобиля.
Планы злоумышленников можно разрушить, если в автомобиле перенести штекер для диагностики в другое место. Чаще этим занимаются в СТО, поэтому рекомендуется доверить эту операцию специалистам. Если же заниматься этим самостоятельно, стоит сначала продумать, куда поставить штекер так, чтобы он «не попадался на глаза».
На словах все довольно просто: вынуть штекер, отсоединить, поставить в новое место и вновь присоединить колодку проводов. На самом деле придется изрядно покопаться в начинке своей Приоры, но оно того стоит, если есть желание позаботиться о защите от угона.
Автобокс на крышу автомобиля своими руками
Штекер диагностики упростит жизнь владельцу Lada Priora – вместо того, чтобы мучить себя с инструментом в руке, копаясь в подкапотном пространстве, достаточно достать этот «переходник», узнать причину и только после этого приступить к ремонту.
Проверка работы системы управления авто проводится с помощью специальных аппаратов. Поэтому для тестирования транспорта нужно найти разъем Приора диагностический и провести подключение техники. Работа занимает минимум времени. Нужно лишь знать правила подключения и использования проверочного прибора.
Приложение для диагностики
Существует несколько действительно полезных приложений с помощью которых можно провести качественную диагностику автомобилей.
OpenDiag Mobile
Является основным и наиболее полезным приложением для диагностики отечественных автомобилей. Данное приложение разработано специально для автомобилей российского производства.
Плюсы и минусы
Плюсы:
- Раскодирование всех ошибок и подробное описание неисправности;
- Мониторинг за работой двигателя онлайн;
- Просмотр пропусков воспламенения;
- Запись ЛОГов;
- Принудительное включение вентиляторов и многое другое;
Минусы:
- Отсутствие в AppStore, то есть для iOS оно не подходит;
- Некоторые ЭБУ являются платными;
Car scanner ELM OBD2
Данное приложение хоть и не затачивалось под отечественные машины, но очень хорошо работает с ними. Является альтернативой опен диаг для iOS.
Плюсы и минусы
Плюсы:
- Бесплатное приложение;
- Большое количество различных функций;
- Мониторинг за работой двигателя онлайн;
Минусы:
Нет расшифровки ошибок;
2. OBD2 автосканер для автомобиля ВАЗ – cписок контролируемых параметров
- Вывод и чтение из блоков памяти БУ данных об ошибках/неполадках;
- Отображение значений измеряемых параметров по факту;
- Управление и контроль исполнительных механизмов;
- Вывод графической информации со значениями во время после проверки (графики и таблицы);
- Использование специализированных возможностей ЭБУ (в зависимости от производителя);
- Тестирование и контроль компонентов схем электрических соединений, корректность установки компонентов электрических цепей (микросхем/датчиков);
- Нормативные (заявленные) данные по контролируемым параметрам;
- Проведение измерений напряжения;
- Проведение измерений сопротивления;
- Проведение измерений силы тока;
- Использование осциллографа для регистрации значений, полученных при тестировании.
- Определение около 3000 кодов ошибок;
- Обороты двигателя – холостой ход, рабочий код;
- ТОЖ;
- Расход топлива;
- Температура воздуха на впуске и скорость потока воздуха;
- Абсолютное положение заслонки дросселя;
- Кислородный датчик;
- Показатели топливной системы и давления;
- Считывание других данных и неисправностей.
Что это и особенности
Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:
- просмотр и изучение кодов;
- выяснение рабочих характеристик системы управления;
- чистка диагностических результатов;
- анализ датчиков с показателем кислорода;
- запросы на результат диагностирования во время движения автомобиля;
- управление исполнительными механизмами;
- просмотр показателей управления, которые были сохранены при неисправности кодов.
Приложение для диагностики
Существует несколько действительно полезных приложений с помощью которых можно провести качественную диагностику автомобилей.
OpenDiag Mobile
Является основным и наиболее полезным приложением для диагностики отечественных автомобилей. Данное приложение разработано специально для автомобилей российского производства.
Плюсы и минусы
Плюсы:
- Раскодирование всех ошибок и подробное описание неисправности;
- Мониторинг за работой двигателя онлайн;
- Просмотр пропусков воспламенения;
- Запись ЛОГов;
- Принудительное включение вентиляторов и многое другое;
Минусы:
- Отсутствие в AppStore, то есть для iOS оно не подходит;
- Некоторые ЭБУ являются платными;
Car scanner ELM OBD2
Данное приложение хоть и не затачивалось под отечественные машины, но очень хорошо работает с ними. Является альтернативой опен диаг для iOS.
Плюсы и минусы
Плюсы:
- Бесплатное приложение;
- Большое количество различных функций;
- Мониторинг за работой двигателя онлайн;
Минусы:
Нет расшифровки ошибок;
