Где находится датчик скорости на Лада Калина: цена, артикулы, фото

Подробная видео инструкция по замене датчика

Датчик скорости Лада Калина, это устройство, которое имеет предназначение не только в измерении скорости движения автомобиля, но и является важным звеном при взаимодействии с другими системами в автомобиле. Принцип его работы построен на электромагнитных импульсах, при помощи которых, происходит анализ и расчет скорости движения автомобиля.

Показания устройства учитываются при расчете количественных параметров подачи топлива блоком управления двигателя

Потому, при поломке или неправильной работе устройства для измерения скорости, блок управления не получает важной для двигателя информации. Вопрос о том, где находится датчик скорости Лада Калина, интересует многих автовладельцев столкнувшихся с некорректной работой данного устройства

Местом расположения, является узел коробки передач в области привода спидометра. Доступ к механизму удобнее всего получить, открыв крышку капота и демонтировав воздушный патрубок который присоединен к дроссельному узлу. Тем самым, вы обеспечите хороший обзор и пространство для комфортного процесса демонтажа.

  • перебои в работе двигателя (некорректная работа в режиме холостого хода);
  • периодические, спонтанные остановки двигателя;
  • не корректное отображение показаний спидометром (либо полное отсутствие каких-либо данных вообще);
  • не согласующиеся между собой данные спидометра и тахометра (например, когда вы движетесь на первой передаче, обороты находятся в пределах 1500, а скорость указывается в районе 80 километров в час);
  • в некоторых случаях, ошибки и отказ электроусилителя руля.

Если при эксплуатации вашего автомобиля, вы заметили один из вышеперечисленных признаков, рекомендуем вам извлечь устройство для его проверки либо замены.

Теперь, необходимо детально рассмотреть все этапы, связанные с заменой (снятием) необходимого нам элемента.

  1. Первое что рекомендуется, это скинуть минусовую клемму от аккумулятора.
  2. После чего, необходимо снять пластиковую крышку защищающую корпус двигателя (если она у вас установлена), демонтировать воздушный патрубок, который отходит от корпуса воздушного фильтра. Сделать это достаточно просто. Требуется лишь ослабить крестовой отверткой хомуты со стороны дросселя и корпуса воздушного фильтра. После того, как патрубок удален, необходимо разыскать область расположения коробки передач.
  3. Быстро определить необходимый нам датчик скорости можно по присоединенному к нему проводу.
  4. Аккуратно отсоединяем фишку с найденного элемента.
  5. Берем в руку головку на 10 (при отсутствии можно использовать ключ того же размера).
  6. Откручиваем удерживающую гайку.
  7. Теперь, для облегчения процесса снятия, возьмем плоскую, длинную отвертку. Она поможет поддеть и удобно демонтировать датчик. Деталь необходимо пошатывать из стороны в сторону и одновременно вытягивать наружу.

Готово, все просто и достаточно быстро!

Не спешите выбрасывать

После успешного снятия изделия, не спешите выбрасывать или производить его замену. Следует произвести доскональный осмотр на предмет окислившихся контактов самого изделия, контактов подключаемой к нему фишки и целостность всех проводов. В случае обнаружения мест окислений или загрязнений, аккуратно зачистите их. Установите датчик обратно в гнездо и присоедините к нему фишку с питанием. Верните на место воздушный патрубок и минусовую клемму АКБ. Заведите двигатель и протестируйте работу приборов и поведение двигателя. Если неисправности не устранены, начинайте процесс с этапа этапу No1 и замените датчик на новый

Обратите внимание! После первоначальной зачистки всех контактов, вы можете сразу установить новое изделие и не тестировать работу старого. Все зависит от ваших целей и бюджета

Следует учесть!

После проведения всех работ, требуется сбросить ошибки электронного блока управления (если ранее данная ошибка высвечивалась на панели приборов). Теперь, все скоростные параметры, километраж и работа двигателя будут соответствовать заводским нормативам. Имейте в виду, что существует несколько разновидностей скоростных датчиков на Ладу Калину. Конкретный вид зависит от года выпуска того или иного автомобиля. Поэтому, уточняйте все подробности относительно совместимости у продавца авто товаров.

  • Постоянно качает бензонасос bmw



  • Спидометр на ауди 80 б3 показывает на 10 км больше реальной скорости причины



  • Маз где находится аккумулятор



  • Заменил датчик холостого хода стали высокие обороты ваз 2110 инжектор



  • Датчик температуры охлаждающей жидкости ауди а3 8l где находится

Признаки неисправности датчика скорости

Если неисправен ДС, то появляются такие признаки:

  • неправильные показания спидометра, стрелка перемещается хаотически, полный отказ спидометра;
  • повышенный расход топлива;
  • отказывается работать усилитель руля;
  • горит надпись проверки силового агрегата;
  • одометр авто не показывает пробег;
  • стрелка, показывающая уровень топлива, колеблется, не давая возможности правильно определить уровень;
  • мотор не тянет либо потерял приемистость;
  • двигатель глохнет на холостом ходу.

Перечисленные признаки могут быть вызваны поломкой и других устройств (автор видео — Автоэлектрика ВЧ).

В начале статьи мы уже упомянули основные признаки неисправности датчика скорости. Но возможны и другие симптомы, к примеру:

  • В процессе движения стрелка спидометра не подчиняется контролю и логике. Она начинает хаотично перемещается от 0 до 200 км/час;
  • не работает электроусилитель руля;
  • срабатывает световой индикатор проверки движка;
  • одометр автомобиля перестает считать километраж;
  • стрелка указателя топлива проявляет большую активность к колебаниям топлива;
  • мотор перестает работать (глохнет) на холостых.

Попадание воды на разъем и окисление контактов. Чтобы избежать таких проблем, стоит смазывать верхнюю часть устройства герметиком;

Перед покупкой и установкой нового устройства, старый узел необходимо снять, прочистить и проверить его работу. Если узел действительно неисправен, тогда стоит его поменять.

Инструкция по снятию и установке

Перед тем как менять ДС, сначала следует провести ряд профилактических действий, которые могут устранить неисправность:

  • почистить контакты: они могли окислиться;
  • почистить колодку, в которую могла попасть грязь.

Датчик также следует снять, почистить и проверить на работоспособность.

Проверку можно выполнить тремя способами:

  1. С помощью мультиметра. Положительный провод снятого ДС нужно соединить с центральным контактом, а минусовой прислоняем к кузову машины. Если на ДС оказать воздействие в виде небольшой вибрации, показания на тестере должны колебаться в пределах от 0,5 до 10 В.
  2. Для проверки вторым способом устройство не нужно снимать с коробки передач. Следует вывесить переднее колесо, затем начать его вращение и присоединить мультиметр аналогично первому способу. Если после присоединения тестер меняет показания, то устройство исправно.
  3. Если нет мультиметра, можно воспользоваться контрольной лампочкой на 12 В в патроне. Минус необходимо соединить с сигнальным контактом ДС, а плюс присоединить к АКБ. Горение лампочки говорит об исправности прибора.

Инструкция по снятию и установке

Перед тем как менять ДС, сначала следует провести ряд профилактических действий, которые могут устранить неисправность:

  • почистить контакты: они могли окислиться;
  • почистить колодку, в которую могла попасть грязь.

Датчик также следует снять, почистить и проверить на работоспособность.

Проверку можно выполнить тремя способами:

  1. С помощью мультиметра. Положительный провод снятого ДС нужно соединить с центральным контактом, а минусовой прислоняем к кузову машины. Если на ДС оказать воздействие в виде небольшой вибрации, показания на тестере должны колебаться в пределах от 0,5 до 10 В.
  2. Для проверки вторым способом устройство не нужно снимать с коробки передач. Следует вывесить переднее колесо, затем начать его вращение и присоединить мультиметр аналогично первому способу. Если после присоединения тестер меняет показания, то устройство исправно.
  3. Если нет мультиметра, можно воспользоваться контрольной лампочкой на 12 В в патроне. Минус необходимо соединить с сигнальным контактом ДС, а плюс присоединить к АКБ. Горение лампочки говорит об исправности прибора.

Если ДС неисправен, то его необходимо заменить.

Для замены ДС нужно приготовить следующие инструменты и материалы:

  • ключ или головку на «10»;
  • плоскую отвертку;
  • крестовую отвертку;
  • ветошь;
  • новый прибор.

Приоровский и калиновский датчики скорости

В зависимости от версии на Лада Калина устанавливаются разные ДС:

  • 1118-3843010;
  • 1118-3843010-02;
  • 1118-3843010-04.

Перечисленные ДС скорости могут заменять друг друга. Они могут устанавливаться на следующих версиях Калины: 1117, 1118 и 1119 с двигателями объемом 1,4 и 1,6 литра. Датчик от Лада Приоры подходит, но его нельзя использовать, так как он дает неправильные показания.

Для проведения процедуры замены автомобиль следует поставить на ручной тормоз и открыть капот. Замена датчика скорости на Калине состоит из следующих шагов:

  1. Для доступа к датчику скорости нужно либо демонтировать воздуховод, который идет к воздушному фильтру, либо отодвинуть его в сторону.Процесс откручивания хомутов отврткой
  2. Отсоединить от датчика разъем колодки проводов.
  3. С помощью ключа на «10» открутить гайку, благодаря которой крепится устройство. Могут возникнуть трудности при откручивании гайки, так как она находится в неудобном месте. Следует найти упор, чтобы приложить достаточно усилий для откручивания.Откручивание гайки ключом
  4. С помощью плоской отвертки нужно отсоединить старое устройство от коробки и снять его. Далее следует очистить ветошью место установки. Далее можно устанавливать новый прибор.ДС на автомобиль Лада
  5. После установки нового устройства, нужно вернуть на место воздушный патрубок.

После замены прибора исчезают все признаки его неисправности. Таким образом, не составляет труда поменять датчик скорости на Калине. С этим справится даже начинающий автолюбитель, тем самым сэкономив на посещении станции техобслуживания.

У вас установлены штатные дворники?

Опрос

  • Да
  • Нет

Загрузка …

Признаки и причины неисправности

Выше уже указывались симптомы, свидетельствующие о необходимости проверки датчика скорости. Главные признаки неисправности — отсутствие показаний на спидометре, повышение «прожорливости» мотора, сбои в работе двигателя на ХХ, ухудшение динамики и т. д.

О поломке датчика может свидетельствовать остановка мотора при движении, выход из строя электроусилителя рулевого колеса или повышение чувствительности ДУТ (к примеру, для Лада Калина).

Распространенные причины выхода датчика из строя:

  • нарушение целостности контактов;
  • окисление в местах соединений;
  • обрыв цепи;
  • расплавление изоляции;
  • износ тросика спидометра и т. Д;
  • сильная вибрация устройства;
  • попадание грязи;
  • перепады температуры;
  • Другие причины.

Если игнорировать проблемы, возникают сбои в работе мотора, повышается износ его элементов.

Как правило, причиной проблем являются загрязненные контакты, которые стоит почистить и обработать «Литолом».

При обрыве в электрической цепи повреждение нужно искать возле разъема подключения. В этом месте провода наиболее подвержены перегибу и поломке. Иногда изоляция повреждается в месте монтажа коллектора выпуска.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Причины провала при нажатии на педаль газа

При действии высоких температур изоляция может повредиться, что приводит к замыканию проводов.

При длительной эксплуатации изнашивается тросик спидометра, на котором со временем появляются трещины и разрывы, что приводит к выходу из строя контроллера.

Не менее распространенная причина поломки датчика скорости — разрыв цепи, поэтому до замены устройства нужно убедиться в его исправности.

Для начала стоит отбросить питание и изучить контакты с позиции загрязнения. После зачистки поверхность обрабатывается смазкой Литол.

В процессе проверки замерьте сопротивление в заземляющей цепи, оно должно равняться одному Ому.

При анализе неисправности нужно учесть следующее:

  1. Если контроллер исправен и шестеренка целая, возможно, на устройство не поступает питание или в сети имеется КЗ.
  2. В показаниях на приборной панели участвует ЭБУ и ABS, поэтому нужно проверить целостность провода, идущего от спидометра до блока. Бывает, что и сама приборная панель выходит из строя.
  3. На машинах с тросиковым приводом причина неисправности часто скрыта в старом масле на шестерни или изношенном квадрате на конце тросика.

Перед заменой датчика, убедитесь, в чем причина неисправности. Алгоритм действий такой:

  • достать трос из коробки, прокрутить его и посмотреть на реакцию спидометра;
  • проверить электрическую часть указателя скорости;
  • если напряжение не поступает, нужно убедиться в целостности предохранителей;
  • вынуть датчик скорости, установить тросик в КПИ и проехать небольшое расстояние (при отсутствии данных на спидометре можно говорить о поломке ДС).

Выяснение причины неисправности требует комплексного подхода, как и проверка датчика (о ней пойдет речь ниже).

О датчике

Датчик выполняется из маслостойкого прочного пластика, так как часть его находится в прямом контакте с маслом. Основной задачей ДСА является считывание показаний с вала КПП о его вращении, затем датчик передает показания на ЭБУ, а он трансформирует вращение (об/мин) в км/ч и выводит информацию на спидометр автомобиля.

Если автомобиль оборудован электро усилителем руля, то при поломке датчика скорости ЭУР перестанет работать. Датчик скорости при достижении более 60-80 км/ч постепенно отключает ЭУР, это необходимо для правильной управляемости автомобиля.

Так же датчик скорости помогает двигателю держать повышенные обороты холостого хода при движении автомобиля на нейтральной скорости. Можно заметить, что холостой ход Калины равен примерно 900об/мин, но если двигаться со скоростью более 20 км/ч, то можно заметить что стрелка тахометра находится на отметке в 1100 об/мин. Это необходимо для более быстрого развития оборотов при включении передачи на скорости.

Датчик является довольно надежным элементом, но иногда его поломки все-таки случаются по некоторым причинам.

Описание датчика скорости

Некоторые автолюбители путают датчик спидометра с датчиком задней скорости, но это неверно. Где стоит датчик скорости на Лада Калина 8 или 16 клапанов, какова распиновка разъема, как проверить устройство? Для начала рассмотрим основные теоретические моменты.

Место расположения, назначение и устройство

Скоростной контроллер в автомобиле Лада Калина представляет собой устройство, выполненное в пластмассовом корпусе в виде цилиндра. Внутри корпуса расположенный чувствительный компонент, определяющий скорость передвижения. Как можно понять, основное назначение устройства заключается в точном определении скоростного режима.

Что касается того, где находится датчик, то он располагается на коробке передач автомобиля, сверху. Чтобы получить к нему доступ, необходимо открыть капот — в моторном отсеке воздушный шланг соединяется дроссель с воздушным фильтром. Если вы демонтируете этот патрубок, то прямо под ним, на верхней части трансмиссии, сможете увидеть контроллер.

Возможные неисправности: признаки и причины

Поломку контроллера можно определить по следующим симптомам:

  1. На спидометре, расположенном в приборной панели, демонстрируются неверные показания. Стрелка указателя может передвигаться хаотично, то резко подпрыгивая, то так же быстро опускаясь. В некоторых случаях спидометр может вовсе не работать, то есть стрелка не поднимается.
  2. Увеличился расход потребляемого горючего.
  3. Если автомобиль оборудован электроусилителем, то он может отказаться работать. Дело в том, что по принципу работы ЭУР должен автоматически отключаться при превышении скорости движения 60 км/ч. Если же датчик не работает, то блок управления электроусилителем не сможет рассчитать скорость, соответственно, ЭУР просто перестанет работать.
  4. На приборной панели появился индикатор Чек Энджин, свидетельствующий о необходимости диагностики двигателя.
  5. Еще один признак — одометр (счетчик) пробега — не показывает пройденный километраж.
  6. Косвенный признак неисправности также может коснуться и датчика уровня горючего. Стрелка датчика может колебаться, что не позволит точно выявить объем оставшегося горючего в баке.
  7. Также о неисправности датчика может свидетельствовать снижение мощности силового агрегата. Двигатель может потерять приемистость.
  8. Иногда силовой агрегат может глохнуть при движении на холостых оборотах (нейтральной передачи).

Эти симптомы также могут свидетельствовать и о других неисправностях. Предлагаем также ознакомиться с основными причинами поломки.

  1. Отсутствует контакт устройства с электросетью автомобиля. Контакт может быть нарушен в самом разъеме девайса, нужно проверить качество подключения штекера и при необходимости зачистить контакты от окисления. Иногда контакты оказываются поврежденными, тогда их надо менять.
  2. Причина может заключаться в нарушении целостности электрической цепи. Поврежденные провода более подвержены окислению и воздействию коррозии, поэтому при пробое изоляции их желательно сразу менять, поскольку это в любом случае придется сделать в будущем.
  3. При регулярной работе в жестких условиях на чувствительных компонентах устройства может собираться грязь. Это будет способствовать ухудшению передачи сигнала на спидометр и блок управления. Проблему позволит решить очистка устройства.
  4. Вышел из строя сам датчик, речь идет именно о его чувствительном элементе. Выхода, кроме как замена устройства, нет (видео обнародовано каналом VooDoo).

Разновидности контроллеров

Изначально автомобиль комплектовался тремя видами ДС. После 2011 года на заводе стали устанавливать “приоровские” датчики. Все они очень похожи внешне, подходят по посадочному месту, но не взаимозаменяемы. Ни один специалист не сможет заведомо правильно сказать, какой именно ДС установлен на данном автомобиле. Поэтому покупать новый датчик скорости “Калины” следует только после того, как будет снят старый.

Все началось с того, что стрелка спидометра стала странно себя вести — периодически прыгала вверх, вниз. Потом и вовсе легла и больше не поднималась. Стало ясно — надо менять датчик скорости. Ремонту он не подлежит, так как представляет собой цельный, литой кусок пластмассы, можно разве что разбить, посмотреть что внутри.

Можно, конечно, ездить и без него, но это чревато последствиями — в движении (40-60 км/час и выше) перестает отключатся электро-усилитель руля, руль становиться очень чувствительным и с непривычки можно угодить в кювет. Так же, при продолжительной езде, электро-усилитель наоборот — полностью отключается. Так что как ни крути, а заменить его придется.

Основной причиной отказа может послужить подтекание тосола. Прямо над ним проходит патрубок, идущий к печке. Жидкость, которая может из него подтекать попадет прямо на контактную фишку, что приводит к замыканию и поломке. Поэтому убедитесь, что все шланги хорошо закручены и охлаждающая жидкость на месте. Иначе, через несколько десятков километров пробега Вам придется выполнять эту работу снова.

Датчик скорости на Калине (8 клапанов) установлен сверху на коробке передач в правой части. Что бы облегчить к нему доступ нужно снять патрубок с воздушного фильтра или же аккумулятор. Все крепление состоит лишь из одной гайки. Отсоединяем провода, берем ключ на 8 (желательно головку) и откручиваем гайку. Вытаскиваем его (возможно нужно будет приложить некоторые усилия, что бы вытащить его из гнезда). Датчик будет в масле, поэтому позаботьтесь, что бы рядом была тряпочка.

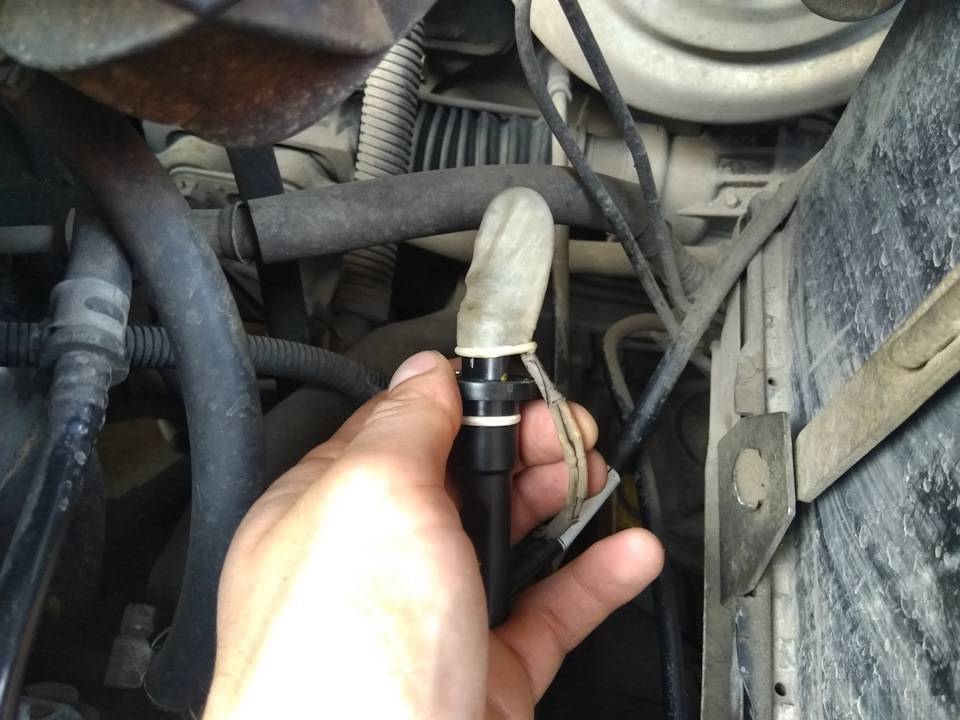

Теперь надо взять новый датчик (номер моего 1118-3843010-02) и произвести замену, придерживаясь инструкции в обратном порядке. Новая деталь может туго входить в отверстие. Но ей можно помочь при помощи деревянной наставочки и молотка, только главное не переусердствовать. Что бы упростить эту задачу предварительно смажьте уплотнительное кольцо трансмиссионным маслом (желательно тем же, что залито в КПП).

Так же, если корпус был сильно грязным (много намагниченной стружки), то можно просто попробовать протереть его и установить назад. Этот метод не всегда работает, но попытаться стоит.

Датчик скорости (ДС) является элементом топливной системы двигателей с инжектором. Его назначение — определять скорость вращения передних колес машины и передавать полученные данные электронному блоку управления. Контролер анализирует полученную информацию и отправляет ее на панель приборов. Кроме того, эти данные используются для расчета необходимых пропорций топлива и воздуха для образования качественной топливно-воздушной смеси, которая подается в цилиндры силового агрегата.

Ремонт

Без правильного определения причины поломки ремонт невозможен. Поэтому лишний раз убедитесь в том, что провели тщательную диагностику.

Внимательно осмотрите все контактные соединения – если они покрыты грязью или ржавчиной, возможно, это и стало причиной поломки спидометра. В таком случае их необходимо почистить.

Если причина в перетертом или пересохшем тросике спидометра, то придется заменить или смазать его соответственно.

Одна из многих “болезней” автомобиля Лада Калина – это проблемы спидометра на приборной панели, порой он попросту не работает. На форумах регулярно появляются сообщения – “почему не работает спидометр на калине”, сегодня мы рассмотрим основные причины неисправности данного узла в автомобиле.

Самой распространенной причиной не работающего спидометра, на автомобиле Лада Калина, как выясняется из интернетовских форумов, бывает отказ датчика скорости. Есть несколько признаков этой неисправности. Стрелка спидометра, может лежать на 0, совершенно не шевелясь, а бывает и скачет, как горный козёл.

Иногда происходит её зависание, причём ей не важно, движется автомобиль или нет. Бывает также, загорается сигнальная лампа ЭУР, но это касается только тех Лад Калин, где установлен электроусилитель руля

Почему это происходит, водители, попавшие в эту ситуацию, понять пока не могут, ведь руль и спидометр, это ведь разные вещи.

Займет это не более 5 минут. А вот на 8 клапанных двигателях, чтобы до него добраться, придётся снять гофру, идущую от воздушного фильтра. Но, к сожалению, в запчасти поступают не всегда исправные датчики, и их приходится перебирать.

Перед тем, как заменить датчик, отщёлкните колодку проводов, подходящую к датчику и посмотрите состояние контактов.

Напомним, что в предыдущей статье мы рассматривали как установить противотуманные фары на Гранту своими руками. Будьте внимательны, там очень щепетильный процесс подключения птф.

Щиток приборов

Если датчик был родной, то обязательно посмотрите его маркировку, она должна начинаться с первых четырёх цифр 1118, но в 2011 году на Калину стали ставить коробки перемены передач, от Приоры.

На этих коробках маркировка датчика скорости будет начинаться с цифр 2170. Электрическая схема щитка приборов защищена предохранителем обозначенным, как F1, он установлен в монтажном блоке.

При выходе его из строя спидометр работать не будет.

Хотя конструкция спидометра полностью основана на электронике, но возникающие при его работе неисправности, водитель может устранить самостоятельно.

Сообщения на форумах

Алексей:у меня было такое, ты можешь снять приборку снять защиту с нее, ну там идет балансировка стрелок, если она слетела то она ставить на место и все.

Олег: у отца было такое, машина прошла 2800 км и также стрелка прыгала то залегала то потом снова начала прыгать! тут подходило 1 ТО, оказалась всему жгут! разобрали жгут и оказалось 1 провод отошел заменили и все нормально! по гарантии поменяют! тоже думал датчик скорости оказалось все просто!

Андрей:ну короче это датчик скорости. меняется элементарно, стоит 450 рублей или по гарантии, выходит из строя из-за попавшей в него влаги или масла.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта. » alt=»»>

Диагностика датчика скорости

Проверка датчика скорости на Калине требуется в том случае, если показания спидометра не стабильны или не соответствуют действительности. Например, во время стоянки автомобиля стрелка не указывает на ноль или не отклоняется от первоначального положения во время движения. Так как аналогичные проблемы могут быть вызваны повреждением проводки или неполадками контроллера, выявить истинную причину неисправности позволит диагностика.

Основные признаки неисправности датчика скорости

Помимо хаотично меняющей положение или неподвижной стрелки спидометра на неисправность датчика указывают и другие симптомы. Обычно через некоторое время после выхода его из строя начинает нестабильно работать электроусилитель руля, о чем свидетельствует загоревшаяся лампа ЭУР на панели приборов. Для поворота рулевого колеса в данном случае приходится прикладывать большее усилие. В некоторых случаях ЭУР отключается и включается спонтанно. В дальнейшем неисправность может быть также зафиксирована контроллером, о чем свидетельствует появление значка Check Engine.

При нерабочем датчике не соответствуют действительности не только показания спидометра, но и одометра, расхода топлива. Более чувствительным становится также прибор, показывающий уровень топлива в баке. При наличии подобных признаков необходимо проверить датчик скорости и цепи его питания.

Проверка работоспособности датчика скорости

Перед проверкой следует осмотреть контакты датчика на предмет повреждения и следов окисления, а при необходимости зачистить их или заменить разъем.

Диагностику датчика скорости необходимо начинать с проверки состояния проводки. Для этого нужно при помощи вольтметра удостовериться в том, что на датчик подается питание. Для этого необходимо при помощи вольтметра замерять напряжение между выводами 1 и 2 на колодке проводов, предварительно отсоединив ее. Значение вольтметра должно быть около 12 В при включении зажигания и в течение 10 с после выключения. Если оно отсутствует, это свидетельствует об обрыве цепи или о неисправности контроллера, контактной группы замка или об обрыве проводки.

При наличии напряжения проверить исправность датчика можно следующим образом. Щупы вольтметра и два отрезка провода вставить в разъем с наружной стороны таким образом, чтобы они были соединены с выводами 1 и 3 при подключении. После этого включить зажигание и несколько раз пронести металлический стержень или отвертку в непосредственной близости от торца датчика. Если тестер при этом не фиксирует напряжение – необходима замена датчика скорости.

Причиной неработоспособности спидометра, одометра и электроусилителя руля может быть неисправный датчик скорости, окисление его контактов или обрыв проводки. Провести диагностику датчика и проверить подачу напряжения на его контакты можно при помощи вольтметра.

olade.ru

Сигнализатор включения заднего хода Меандр занимательная электроника

Предохранители и реле Коробка передач переднеприводных автомобилей ВАЗ устроена так, что зад­ний ход и первая передача включаются почти одинаковыми движениями. Первое время, с непривычки, можно стартануть с перекрестка задним ходом…, со всеми вытекающими из этого последствиями. Несложный сигнализатор, схема которого приводится здесь, позволит избежать этих неприятных последствий. В общем, это всего лишь звуковой сигнализатор, кото­рый звучит, когда включен задний ход.

В самом простом случае можно взять зуммер типа НСМ1212Х и подключить его параллельно фонарю заднего хода. Здесь даже схему рисовать не нужно. Но у такой простоты есть и недостаток, — тихое и мо­нотонное звучание, не прекращающееся все время, пока включен задний ход. В общем, это можно терпеть, но можно сделать и получше.

Рис. 1

На рисунке 1 показана схема сигнализатора, ра­ботающего в следу­ющем алгоритме:

  1. При включении задней передачи сигнализатор издает непродолжительный звуковой сигнал, для того чтобы пре­дупредить водителя о включении задне­го хода.
  2. Если задний ход остается включен­ным продолжительное время сигнализатор периодически с периодом в 4-5 секунд издает непродол­жительный звуковой сигнал, напоминая водителю о том, что включен задний ход. С помощью подстроенного резистора можно установить любое соотношение продолжительности паузы и звукового сигнала.

Схема построена на одной популярной микросхеме CD4001 или её отечествен­ном аналоге К561ЛЕ5 (К176ЛЕ5). Источ­ником звука служит капсюль-динамик от неисправного телефонного аппарата.

Устройство подключается параллельно фонарю заднего хода («К фонарю З.Х.») с соблюдением полярности. При включении заднего хода напряжение поступает на фонарь заднего хода и на устройство. Цепь C1-R1 создает импульс, который поступает на вывод 6 D1.2. В результате на выходе D1.2 на время действия импульса появляется логический ноль, что приводит к запуску мультивибратора D1.3-D1.4, генерирующего импульсы частотой около 1500 Hz. Эти импульсы через VT1 поступают на источник звука В1. Разда­ется тональный звук, продолжительность которого зависит от величин С1 и R1 (их подбором можно установить желаемую продолжительность).

Если задний ход остается включенным, конденсатор С1 заряжается, и на выводе 6 D1.2 устанавливается логический ноль. Начинает работать мультивибратор D1.1- D1.2, генерирующий импульсы периодом около 4-5 секунд. По спаду каждого импульса запускается мультивибратор D1.3-D1.4 и раздается звук

Соотношение длительности паузы и звука можно установить подстроечным резистором R2, регулирующим скважность импульсов мультивибратора D1.1-D1.2

Микросхему CD4001 можно заменить любым другим аналогом «…4001» в 14-выводном DIP корпусе, либо отечествен­ным аналогом К561ЛЕ5 или К176ЛЕ5.

Транзистор КТ3102 — любой транзистор структуры n-p-n, маломощный, общего при­менения.

Диоды 1N4148 можно заменить любыми кремниевыми, например, КД522, КД521.

Конденсаторы С2 и С1 обязательно не­полярные и неэлектролитические.

Источник звука — капсюль-динамик от любого стационарного телефонного аппа­рата. Его можно заменить практически любым миниатюрным динамиком, напри­мер, от карманного приемника. Но жела­тельно, чтобы его сопротивление было в пределах 30-200 Ом.

Монтаж выполнен на печатной плате из фольгированного стеклотекстолита. На рисунке 2 приводится чертеж печатных дорожек и монтажа. Чертеж печатных дорожек показан со стороны печати.

Рис. 2

То есть, если плату делать методом фото­экспонирования или «лазерным утюгом», нужно будет рисунок напечатать в зер­кальном изображении. Но, я думаю, такую простую плату будет легче сделать «дедовским» способом, — перечертить через копирку и нарисовать дорожки нитроэмалью или битумным лаком поль­зуясь заточенной спичкой как пишущим пером.

Налаживание. Тон звука можно устано­вить подбором сопротивления резистора R4. Продолжительность первого звучания при включении заднего хода — подбором сопротивления R1. Соотношение паузы и звука — подстроечным резистором R2.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
