Замена датчика скорости на ВАЗ-2112 своими руками

Пошаговая замена датчика скорости ВАЗ-2110 на 8 и 16 клапанов

Для того, чтобы поменять датчик скорости самостоятельно, достаточно иметь под рукой два или три ключа (на 10, 21, 22) и крестовую отвёртку.

1. Отключается ток на машине, для этого снимается разъем с АКБ.
2. От датчика отсоединяется разъём проводов, при котором рекомендуется запомнить распиновку.
3. Датчик можно открутить вручную, или при помощи ключей 21 или 22 (в зависимости от конструкции).
4. Изучается состояние привода. После того, как датчик извлечён, при помощи ключа на 10 откручивается и вынимается гайка, которой крепится привод датчика.
5. Замене подлежит привод с механическими повреждениями, если таковых нет, можно оставить прежний.
6. Установку нового устройства следует производить в обратном порядке.
7. На новом приводе установлена резиновая насадка, которую нужно смазать трансмиссионным маслом.
8. После установки рекомендуется проверить полярность проводов при помощи мультиметра. Если вдруг были перепутаны контакты, их меняют местами.
9. Остаётся проверить. Делается это либо при заведенном автомобиле, либо же при подвешенных колесах.

Замена датчика скорости Ваз 2110: Инструкция по замене

Для того чтобы вы уверенно ощущали себя на трассе — вам крайне необходимо точно знать свою скорость. Быстрый взгляд, брошенный на спидометр, сможет не только сэкономить вам деньги на оплате штрафов ГАИ. В самой критической ситуации исправный датчик измерения скорости даже сможет спасти вашу жизнь. При монотонном пейзаже, мелькающем за окном, вы можете непроизвольно перестать объективно оценивать реальную скорость движения вашего автомобиля, а это чревато непредсказуемыми, катастрофическими последствиями.

Чтобы спидометр вашего ВАЗ 2110 показывал правильную скорость – необходимо, чтобы исправно работала вся система, передающая по цепочке информацию, которая в конечном итоге отобразится на циферблате вашего спидометра.

Датчики измерения скорости на автомобилях модели ВАЗ 2110 работают на физических принципах, описанных в открытии ученого Холла. Вращаясь с угловой частотой, равной скорости вращения соприкасающихся с землей ведущих передних колес, он формирует электрические импульсы, частота поступления которых является прямо пропорциональной действительной скорости вашего авто.

Для того чтобы провести снятие и смену неисправного датчика измерения скорости модели ВАЗ 2110, вам необходимо прежде всего обесточить автомобиль, отсоединив в моторном отсеке минусовой провод аккумуляторной батареи машины.

Собственно, датчик измерения скорости расположен на поверхности коробки передач, на пространстве, размещенном между местом стыковки привода вашего спидометра и окончанием гибкого вала этого же прибора. Найдите вертикально расположенный датчик измерения скорости.

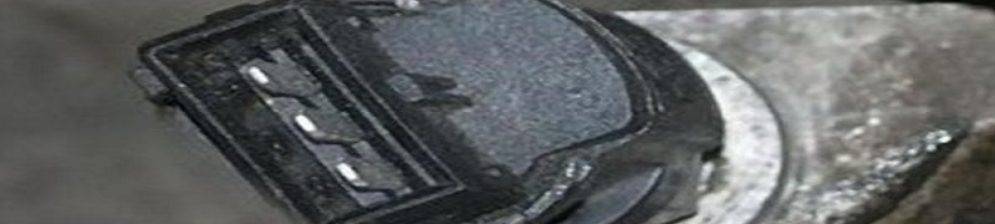

Разъедините коробку жгута проводов от корпуса датчика измерения скорости. Чтобы расстыковать колодку сожмите пальцами пружинящие фиксаторы.

Затем, используя ключ размерностью 21–22, открутите датчик измерения скорости от приводного узла спидометра.

Разместите новый датчик измерения скорости, стараясь попасть его штоком точно в центр отверстия, расположенного в приводе корпуса спидометра.

После установки датчика закрутите корпус устройства и состыкуйте коробку жгута проводов.

Возможно, при установке датчика вы обнаружите повреждение штока датчика измерения скорости – его конец может остаться в гнезде привода спидометра. Для исправления этой неприятности разберите корпус привода спидометра.

Для выполнения этой операции — открутите корпус привода, используя ключ с размерностью «10». В случае возникновения трудностей возьмите ключ большего диаметра и попробуйте расшатать привод.

Устанавливая новый шток – тщательно смажьте уплотнительное кольцо из резины.

Исправный датчик измерения скорости – это залог вашей безопасной езды.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
Параллельно советуем проверить проводку;
Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП

Это явно не в ваших интересах;
Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
Сборка выполняется в обратной последовательности;
Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание

Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

Для того чтобы вы уверенно ощущали себя на трассе — вам крайне необходимо точно знать свою скорость. Быстрый взгляд, брошенный на спидометр, сможет не только сэкономить вам деньги на оплате штрафов ГАИ. В самой критической ситуации исправный датчик измерения скорости даже сможет спасти вашу жизнь. При монотонном пейзаже, мелькающем за окном, вы можете непроизвольно перестать объективно оценивать реальную скорость движения вашего автомобиля, а это чревато непредсказуемыми, катастрофическими последствиями.

Привод спидометра ваз 2110 — Ремонт автомобиля своими руками

Не работает спидометр на ВАЗ 2110: что делать?

Спидометр это один из самых неподменных устройств, от корректности работы которого может зависеть не только лишь безопасность, да и жизнь водителя и его пассажиров. В случае если не стал работать спидометр, хоть какой автомобилист сходу ощутит его нехватку. При этом это не только лишь неприятно вам, да и небезопасно для других участников движения.

Например, неисправность спидометра может стать предпосылкой неверного выбора скорости вхождения в поворот и, как следствие, дорожно-транспортного происшествия. Вприбавок можно получить приличный штраф от сотрудника ГИБДД за превышение скорости. В любом случае, если не работает спидометр (на ВАЗ 2110 в том числе), следует немедля его отремонтировать.

И сейчас мы побеседуем о причинах поломки данного устройства и способах их решения на примере десятой Лады.

Почему на ВАЗ 2110 не работает спидометр? Причины

На автомобилях российского производства данная составляющая может выйти из строя по нескольким причинам. Более возможной из их является окисление контактов. Это, пожалуй, более очевидная и обычная причина, убрать которую можно практически за 5-10 минут. Для этого нужно просто снять и почистить контакты, после этого назад установить их на место.

https://youtube.com/watch?v=7l29Eamy5bM

Не считая этого, предпосылкой дефектов спидометра может стать и сам провод, а поточнее его деформация. При осмотре зрительно он возможно окажется целым (изолирующая обмотка без трещинок и надрывов), но внутренняя часть (жилы) могут быть разорваны. В таком случае нужно произвести прозвонку провода. Делается это с помощью специального тестера.

Если не работает спидометр на ВАЗ 2110 (либо другой модели авто десятого семейства), может быть, у вас разбиты шлицы, поворачивающие тросик данного элемента. Может быть и такое, что совместно с ним выходит из строя и вся панель устройств, но это случается только на электрических щитках.

Замена датчика скорости на ВАЗ 2110, 2111 и 2112 своими руками

Аннотация по замене датчика скорости на автомобилях ВАЗ 2110-2112 с инжекторным движком. Личный опыт

Также неисправность спидометра может быть спровоцирована поломкой самого датчика скорости. В таком случае следует приобрести новейшую деталь и установить ее на место старенькой (более подробную аннотацию и описание разглядим незначительно ниже). Так, если спидометр заработает, то вывод очевиден неувязка пряталась в датчике. Если же вы нашли, что не работает спидометр на ВАЗ 2110 после ремонта коробки, поглядите, не запамятовали ли вы подключить сцепление.

Принцип действия датчика

Метод работы этого устройства заключается в последующем. При вращении колес машины контроллер получает маленький сигнал от датчика скорости, который, в свою очередь, пропорционален оборотам шин. Принцип действия этой детали основывается на эффекте Холла.

Что делать, если не работает спидометр на ВАЗ 2110?

Как произвести замену устройства своими руками? Поменять данную запчасть очень просто. Другое дело добраться до датчика спидометра. Вот тут и возникают трудности. Чтобы не запутаться в нюансах, рассмотрим по порядку, как заменить датчик скорости на отечественных автомобилях ВАЗ десятого семейства.

Итак, при наличии новой запчасти приступаем к замене. Первым делом необходимо обесточить бортовую систему автомобиля, то есть снять минусовую клемму с аккумулятора. Будьте внимательны: иногда она может искрить, поэтому во избежание неприятных ощущений работаем в резиновых рукавичках. Далее следует найти датчик спидометра на коробке передач.

На десятках он расположен между приводом спидометра и наконечником гибкого вала. Дальше отсоединяем колодку с проводом от датчика. В данном случае необходимо снять дополнительно пружинные зажимы. После этого откручиваем при помощи ключа на 22 устройство от привода. Теперь нам предстоит задача с установкой новой детали. Главное здесь попасть в центр привода штоком нового датчика.

После можно смело все подключать, закручивать и приступать к эксплуатации.

Чистка

Достаточно часто можно избежать замены ДМРВ, просто проведя чистку этого элемента двигателя.

Выполнить чистку своими руками следует таким вот образом:

• Снимите патрубок с датчика массового расхода воздуха;
• Теперь снимите датчик с патрубка. Иначе качественная промывка не получится;
• Чтобы снять датчик, заранее вооружитесь ключами «звездочки». Такие комплекты отыскать не проблема;
• Открутите все крепежи, извлеките датчик из патрубка и оцените его внешнее состояние;
• Часто на датчике имеются следы масляного налета. Задача очистки — сделать устройство как новенькое;
• Для чистки ДМРВ часто применяют очиститель для карбюратора;
• Внутри на пленке имеются датчики, которые представляют собой маленькие проволоки, закрепленные на специальной смоле. Эти элементы нужно аккуратно сбрызнуть очистителем, дабы не повредить устройства;
• Подождите некоторое время, пока поверхности высохнут. Чтобы ускорить процесс, используйте баллончик со сжатым воздухом;
• Не редко вместо карбюраторного очистителя используют спирт, который также работает достаточно эффективно;
• Правильная чистка ДМРВ подразумевает обработку патрубков от скопившегося мусора, грязи и пыли;
• Тщательно обработав все компоненты извлеченного ДМРВ, дождитесь высыхания, после чего выполните обратную сборку. Очистка завершена.

Очистка спреем

Статистика показывает, что около 80% случаев позволяют простой очисткой вернуть прежнюю функциональность датчика массового расхода воздуха.

Цена вопроса

80% — это не 100. Потому порой приходится менять датчик. А чтобы выполнить замену, его нужно купить.

Выделяют три ценовые категории ДМРВ:

• Дешевые. Это преимущественно китайская продукция, цена которой составляет до 1000 рублей. Покупать такие регуляторы настоятельно не рекомендуется;
• Средние. К ним относятся датчики от АвтоВАЗ, отечественные и некоторые зарубежные аналоги. Такие стоят от 1500 до 2500 рублей;
• Дорогие. Качественные, надежные, импортные ДМРВ, цена которых может достигать 5,5 тысячи рублей. Насколько рационально их покупать, сказать тяжело. Но они точно прослужат долго.

Контроль движения автомобиля

Данную функцию выполняет датчик скорости, принимающий участие в формировании топливной смеси контроллером. Он заменил собой механический тросовый привод, устанавливаемый ранее на карбюраторных моделях ВАЗ 2112. Схема работы элемента такая:

1. Привод датчика скорости осуществляется от вала, находящегося внутри коробки передач.
2. Со стороны контроллера прибор получает опорное напряжение 12 В.
3. В ответ датчик выдает сигнал в виде импульса определенной частоты. Частота меняется в зависимости от скорости движения авто.
4. На основании этих импульсов контроллер управляет показаниями указателя скорости и одометра на приборной панели, а также формирует обогащенную или обедненную топливную смесь для двигателя.

На неисправность измерителя скорости указывают такие признаки, как отказ работы спидометра, неустойчивая работа силового агрегата и пропадание холостого хода при движении накатом. Косвенным признаком может служить и кратковременное высвечивание табло «Check Engine» на панели приборов

Если обратить более пристальное внимание, то станет заметен увеличенный расход бензина. При выходе датчика из строя можно продолжать движение, но следует заменить его как можно скорее

Ремонт изделия невозможен.

Сам приборчик представляет собой пластиковую коробку с приводом, из которой жгутом выходят провода с колодкой для подключения. Колодка может иметь круглую или прямоугольную форму в зависимости от производителя изделия. Колодка от бренда Bosch прямоугольная, от General Motors — круглая.

Несколько слов о том, как проверить датчик скорости. Идеальный вариант — присоединить к контроллеру через соответствующий разъем ноутбук с установленной программой для ВАЗ 2110-2112. Но в домашних условиях у рядового автомобилиста может оказаться только мультиметр, с его помощью и придется испытать работу элемента.

Для этого одно переднее колесо автомобиля вывешивается домкратом, а от датчика отсоединяются провода, ведущие к контроллеру. Вместо них следует подключить мультиметр и, вращая вручную колесо, убедиться, что показания изменяются вместе со скоростью вращения. Если никаких изменений нет, то изделие лучше поменять, иначе при такой езде наступит более серьезный ремонт с заменой деталей двигателя.

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно — нормальное функционирование спидометра, к этому процессу следует правильно подготовиться.

Во-первых, на ВАЗ 2110 замена ДС подразумевает покупку нового контроллера

Приобретая новый регулятор, необходимо обратить внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «А» и «+», а не цифры

В принципе, в данном случае особой разницы между этими вариантами нет, то при подсоединении разъема у вас возникнет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, такая распиновка позволит вам закончить его правильно.

Распиновка разъема контроллера

Еще один, не менее важный нюанс. Покупать необходимо то устройство, которое оснащается металлическим штоком. Данный шток позволит прослужить не менее полугода, чего не скажешь о регуляторах с пластиковыми штоками. Помимо этого, при покупке обязательно необходимо проверить, вращается ли шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, также он должен быть оснащен шайбой.

Ремонт и замена

Демонтаж производим по схеме:

1. Обесточиваем машину, сняв разъем «-» с АКБ;
2. Отсоединяем от датчика разъем проводов, и запоминаем, какова их распиновка;
3. Сам датчик откручиваем рукой. Если не получается, используем ключ 21 или 22 (могут быть конструкционные различия);
4. Заодно проверяем, как себя чувствует привод. После снятия датчика нужно открутить гайку, при помощи которой привод прикреплен к КПП. Извлекать нужно очень аккуратно, так как уронив шток в коробку передач, придется разбирать и ее. Новый привод имеет резиновое кольцо, которое перед установкой смазывают трансмиссионным маслом.

Новые приборы устанавливаем, соблюдая обратную последовательность. Снова-таки – особое значение имеет распиновка проводов.

Внутри колодки смотрим как обозначена распиновка. И с помощью мультиметра при включенном зажигании определяем, на какой разъем идет подключение какого провода.

Если мультиметр показывает «минус», а этот провод вы подключили на разъем плюс, значит нужно срочно поменять полюсность. Вот в этом отношении лучше брать ту колодку, что мы советуем.

Но если такового не оказалось, можно и обычную. В этом случае распиновка такова: 1 – «+», 2 – выход сигнала, 3 – «-».

Проверяется привод, а также работа в целом во время движения автомобиля, или при вывешенных передних колесах.

Замена датчика скорости ВАЗ 2110

Основная причина неполадок спидометра – отказ датчика скорости, и если ДС неисправен, его необходимо поменять. На «десятке» ВАЗ заменить датчик несложно, практически любой водитель эту работу может выполнить самостоятельно. Особенно просто производится операция на машине с 8-клапанным двигателем. Приступаем к замене:

• ставим автомобиль на ровной горизонтальной плоскости, без ямы или автоподъемника здесь можно обойтись;
• находим датчик – он располагается сверху на корпусе коробки передач, неподалеку от масляного щупа;
• чтобы отсоединить штекер от датчика, надавливаем на скобу фиксатора;
• ключом на 22 против часовой стрелки отворачиваем сам датчик, часто ДС отворачивается усилием руки;
• устанавливая новую деталь, применяем усилие руки, заворачивать ДС ключом не рекомендуется, можно поломать деталь или сорвать резьбу.

При установке ставим на место разъем, он должен установиться на место со щелчком, на этом работу можно считать законченной. При достаточной сноровке такая операция выполняется за 5-10 минут.

Нередко автовладельцы встречаются с проблемой, когда после замены датчика стрелка спидометра начинает «врать» – показывать не ту скорость. Следует учесть, что для ВАЗ «десятки» разработаны несколько типов ДС, и они имеют разные каталожные номера

При покупке следует обратить внимание на номер вышедшего из строя датчика, и приобретать необходимо новую деталь только с такой же маркировкой

Меняем электронный датчик

1.Обесточиваем бортовую цепь авто.

2.Отверткой ослабляем хомут гофры, и снимаем ее.

3.Отсоединяем провода от ДС, отодвинув защелку.

4.Ключом на 10 откручиваем гайку крепления датчика.

5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.

6.Подсоединяем гофру.

7.Подключаем клемму массы.

Источники

• https://vazweb.ru/desyatka/elektrooborudovanie/datchik-skorosti.html
• https://osensorax.ru/dvizhenie/datchik-skorosti-vaz-2110
• https://autoadvisor.ru/kak-proverit-datchik-skorosti.html
• https://zamanuha66.ru/shema-spidometra-vaz-2110-inzhektor/
• https://remont-inomarki.ru/datchik-skorosti-na-vaz-2110.html
• https://nadouchest.ru/raspinovka-razjoma-datchika-skorosti-vaz-2110/
• https://ladafakt.ru/zamena-datchika-skorosti-vaz-2110.html
• https://labavto.com/vaz/2110/datchik-skorosti/
• https://www.vazzz.ru/gde-datchik-skorosti-na-vaz-2110/
• https://mylada.net/remont/zamena-datchika-skorosti-na-vaz-2110-2112.html

Накрылся ДМРВ? Не спешите покупать новый

Новый датчик стоит от 2 до 3,2 тыс. руб. Но прежде чем бежать в ближайший магазин или на авторынок, попытаемся привести в чувства старый. Такой способ реанимации не даёт 100% гарантию на восстановление работоспособности. Но попробовать стоит.

Сначала отключите клемму «минус» на аккумуляторной батарее. Демонтируйте датчик с автомобиля. Снимите его с корпуса воздушного фильтра. Разберите устройство с помощью крестообразной отвёртки. Будьте осторожны с платиновыми нитями, не касайтесь их руками и другими предметами. Чистите средством для карбюраторов. Брызните 3–4 раза жидкость на места, обозначенные стрелками на фото. Соберите ДМРВ и установите его на автомобиль.

Датчик скорости в общей схеме датчиков и приборов

Гадать, где расположен датчик скорости на ВАЗ 2114, долго не приходится. Ведь он выполняет, в том числе и функцию определения скорости движения. Конструктивно привод спидометра остался на том же месте, следовательно датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСА. Наилучший доступ к ДС можно получить снизу, если поставить машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электрической схеме автомобиля он запитан через средний предохранитель, номиналом 7,5 А, который стоит на реле электровентилятора печки, в салоне. На комбинации приборов в передней приборной панели выводной штеккер с адресом — «ДС» и «контроллер управления двигателем» имеет один номер — «9».

На что влияет датчик скорости? Напрямую он подключен к контроллеру и электронному спидометру. В работоспособном состоянии ДС выдает нужную информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме через формирование адекватных сигналов на ЭБУ.

Поскольку электронные приборы подвержены различным внешним воздействиям, которые приводят к сбоям в общей системе, надо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью. Так, бытует мнение, что если не работает спидометр на ВАЗ 2114, то однозначно отказал датчик скорости. Однако существуют методики контроля электронного спидометра. С помощью специальной аппаратуры на стенде можно определить его работоспособность.

Делается три замера на скоростях — 40, 80 и 120 км/час:

• при этом показания спидометра в км/час должны быть соответственно — «40,35 — 44», «81,38 — 85», «122,07 — 127»;
• а номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Дополнительные признаки неисправности

Если не работает спидометр в карбюраторной версии ВАЗ 2114-2115, то это никак не влияет на динамические и скоростные качества машины. На холостом ходу двигатель тоже работает стабильно, поскольку вал привода, тросик и указатель не связаны с системой питания двигателя.

Другое дело — система прямого впрыска с инжектором, где всеми процессами управляет электронный мозг автомобиля — контроллер. Получая сигналы от различных датчиков, в том числе измерителя скорости, контроллер посылает команды форсункам о длительности впрыска и степени обогащения топливовоздушной смеси. Поэтому при выходе из строя датчика скорости автомобиль может заглохнуть на холостом ходу или во время движения накатом при включенной передаче.

При длительной эксплуатации с неисправным измерителем станет заметен повышенный расход топлива.

Поломка тросового привода обнаруживается визуально, нужно только снять его с коробки передач. Чаще всего гибкий вал обрывается на входе в КПП. Проверить электронный прибор рядовому автомобилисту без специального оборудования будет затруднительно. Здесь путь один: купить и поставить новый датчик. Но перед покупкой необходимо убедиться, что причина не кроется в проводах подключения измерителя и контактной группе, которая зачастую окисляется.

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя

Датчики, подключаемые к ЭБУ

Перечислим все элементы по одному:

• 15 – ДТОЖ. Резистор, вкручиваемый в корпус термостата. Определяется температура тосола;
• 17 – ДПРВ, он же ДФ (датчик фаз). Принцип работы – эффект Холла. Контролируется положение распредвала. О его проверке здесь.;
• 20 – ДПДЗ. Резистор, закреплённый на дроссельном узле 19. Измеряется угол отклонения дроссельной заслонки;
• 21 – ДМРВ. Датчик, соединённый с корпусом фильтра. Контролирует расход воздуха, основные признаки его неисправности рассмотрены здесь;
• 22 – РХХ. Не датчик, а регулятор (электромагнит). Используется в режиме холостого хода. О его проверке и даигностике здесь. О замене РХХ здесь.;
• 24 – лямбда-зонд или датчик кислорода (см. выше);
• 25 – датчик скорости. Закреплён в прорези КПП. Принцип работы – эффект Холла;
• 26 – ДПКВ. Электромагнитный датчик. Контролируется положение коленвала;
• 27 – ДД (датчик детонации). Пьезоэлемент, закреплённый на внешней стенке блока цилиндров.

Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).

Каждый элемент легко будет найти под капотом

Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку.

Подкапотное пространство и мотор 21124

Важно понять, где находятся следующие элементы:

1. ДПКВ;
2. Лямбда-зонд;
3. Датчик скорости;
4. РХХ;
5. ДПДЗ;
6. ДМРВ;
7. ДТОЖ.

Местоположение датчика фаз указано в предыдущей главе.

Артикулы

Для датчиков кислорода сначала использовалось обозначение 21120-3850010. Затем появился артикул с цифрами 1118 (см. фото). Похоже, он относится к датчику нового типа. Проще будет использовать артикулы BOSCH. Перечислим артикулы остальных датчиков:

• ДМРВ (21124 или 21120): 21083-1130010-01, -10, -20;
• ДМРВ (мотор 21120 c ЭБУ Январь 4.1): 2112-1130010, -01;
• ДПДЗ: 2112-1148200;
• РХХ: 2112-1148300-02;
• ДПКВ: 2112-3847010, -01, -03, -04;
• ДТОЖ: 2112-3851010, -01, -02, -05;
• Датчик скорости: 2110-3843010-13, -18;
• ДПРВ: 2112-3706040, -02, -03;
• ДД: 2112-3855020, -01, -02, -03;
• Датчик давления масла: 2106-3829010, -01, -02;
• Датчик уровня тосола: 2110-3839310-10, -11, -12, -13, -14;
• Датчик указателя температуры охлаждающей жидкости: 2101-3808600, -02, 2106-3828010.

Три последних датчика к блоку ЭБУ не подключаются. Зато может быть подключён датчик неровной дороги (2123-1413130). На работу двигателя он влияет, хотя и закреплён на кузове. В составе двигателей с ЭБУ Январь 4.1 датчиков кислорода нет. Вообще на хэтчбеках ВАЗ-2112 датчики могут использоваться другие – не те, что указаны в списке. Но тогда речь идёт о 8-клапаннике. А всё, что мы указали, относится к 16-ти клапанам, вот схема этого двигателя.

Как заменить датчик скорости на ВАЗ 2110-ВАЗ 2112?

Примечание! На автомобили десятого семейства устанавливались за всё своё время, пока она была на конвейере, различные детали, различные двигателя и конечно же датчики были тоже различные, таким образом Вам может попасться датчик от которого исходят провода и на конце у этих проводов находится колодка (см. правое фото), так же Вам может попасться датчик от которого не чего не идёт, а разъём только выходит (см. левое фото), снимаются они очень похоже между собой и заворачиваются в одно и то же место, показывать как оба датчика снимать нужно мы не будем, а приведём пример лишь на одном, от которого не идёт проводка!

1. При работе с электроникой, обесточить всю бортовую сеть нужно, по средством скидывания клеммы минус с АКБ, как только это сделаете, отсоедините колодку проводов от датчика, чтобы это сделать, боковые фиксаторы на колодки сожмите и потяните её на себя, тем самым её отсоединить можно будет, после чего рукой попытайтесь открутить датчик против часовой стрелки, если не получится, тогда берите гаечный или накидной ключ и сорвать датчик попытайтесь за его грани, потом об хватившись рукой отверните и снимите его с коробки.

Примечание! Вынимайте датчик строго вертикально и аккуратно, потому что он в привод спидометра входит и если вдруг шток у датчика обломится и в привод упадёт, то потом привод снимать придётся, отворачивается он ключом на 10 и разбирать его, чтобы этот осколок достать оттуда, более подробно привод на фото ниже показан:

2. Устанавливается датчик скорости в обратном порядке снятию, штоком который внутри датчика расположен, попадите в привод спидометра и заверните после этого датчик до упора (До дури только не закручивайте, знайте меру), после проделанной операции подсоедините провода к датчику и заводите двигатель у автомобиля, проедьтесь и убедитесь что датчик работает верно.

3. Если же Вам нужно проверить датчик на работоспособность, то делается это следующим образом, от датчика у которого провода идут, есть три провода, если проводов никаких не идёт а проводка подсоединяется, то же самое, опять же те же самые три провода, один заземление, другой напряжение, а третий импульсный сигнал, вольтметр нужно будет подсоединить к клемме импульсного сигнала, а второй его контакт заземлить на движок или на кузов, вывесив одно из передних колёс у автомобиля, начните его вращать (Удобней гораздо когда помощник его крутит) и смотрите за показаниями прибора, если напряжение меняется, то в этом случае датчик исправен и не требует замены.

Примечание! Датчик как Вы уже поняли снимать нельзя, поэтому к клемма подсоединить ничего не получится, так как они закрыты, чтобы всё сделать как надо, возьмите иголку, проткните где ни будь изоляцию у датчика (Иголка маленькая нужна) и найдите именно тот самый контакт и сделайте так, чтобы иголка соприкоснулась с проводом, а потом уже к ней подсоедините вольтметр и проверьте напряжения, тем самым поняв исправен датчик или же нет!

Дополнительный видео-ролик: Подробный процесс замены датчика, Вы можете увидеть в видео-ролике который мы разместили ниже:

Если на вашем автомобиле перестал функционировать спидометр или одометр на приборной панели, а стрелка, указывающая на скорость автомобиля показывает просто нелепые значения, значит на вашем автомобиле вышел из строя датчик скорости. Заменить это устройство не составит труда даже тем, кто не сталкивался с подобной проблемой ни разу, потому как она доступна для ремонта даже своими руками, ниже мы подробно расскажем, как.

На видео подробно рассмотрен процесс замены датчика скорости на ВАЗ-2112:

Где находится датчик скорости на ВАЗ 2110-2112?

Многие автовладельцы, особенно начинающие водители еще ни разу не сталкивались с подобной проблемой, поэтому могут и не знать местоположения данного датчика. На самом деле добраться до него не так сложно.

Если рассматривать 8-клапанный двигатель, то дополнительно даже отсоединять ничего не придется. Нужная нам деталь находится в непосредственной близости от щупа проверки уровня масла в КПП, а именно — правее, если смотреть по ходу движения автомобиля.

В принципе, на 16-клапанных моторах он находится там же, но возможно, что добираться будет немного сложнее, хотя утверждать не могу.

Диагностика датчика скорости

Первый способ диагностики датчика скорости:

1. Снимаем датчик.
2. Определяем, какая клемма датчика за что отвечает (у датчика скорости всего три клеммы — импульсный сигнал, напряжение, заземление).
3. Клемму импульсного сигнала подключаем к входящему контакту вольтметра, а второй контакт вольтметра заземляем на металлическую деталь мотора либо корпуса транспортного средства.
4. Когда датчик скорости будет вращаться (для этого накиньте на ось датчика кусок трубки), напряжение в вольтметре должно повышаться.

Второй способ диагностики датчика скорости:

1. Поддомкрачиваем автомобиль — одно колесо, при этом, не должно касаться земли.
2. Соединяем с датчиком контакты вольтметра таким же образом, как описано выше.
3. Крутим поднятое колесо и следим за изменением напряжения.

Обратите внимание, что данные методы проверки подходят лишь для датчиков скорости, применяющих в своей работе эффект Холла

Как проверить датчик скорости на функционал

Симптоматика дефектов данного прибора состоит в следующем:

• приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
• при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации

транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

О КОНСТРУКЦИИ И ПРИНЦИПЕ РАБОТЫ

Если первый и второй вариант ДС ещё имел в своей конструкции шестерёнки и гибкий трос, то последняя версия приборов чисто электронная. В основу её конструкции положен эффект Холла. Это использование взаимодействия электрического и магнитного полей. Это взаимодействие вызывает в полупроводниковой пластинке разность потенциалов, которую назвали напряжением Холла.

Применение на практике этого эффекта достигнуто тем, что датчик спидометра преобразует вращательное движение от привода в электрические импульсы. Их на одном километре пути будет 6004. По продолжительности интервалов между этими импульсами, контроллер определяет фактическую скорость машины.

Больше всего проблем владельцам доставляет привод датчика скорости. Он представляет собой шестерёнчатую пару, которая изготовлена из пластмассы, и довольно часто выходит из строя шток или шестерня. Привод такой конструкции устанавливался на более ранних выпусках автомобилей, в которых используется гибкий трос и спидометр. Позже вместо тросика стали устанавливать датчик скорости для электронного узла измерения скорости.

Вынимать и устанавливать привод нужно с осторожностью, чтобы шток не упал во внутреннюю часть  коробки. В противном случае придётся осваивать снятие и установку, а также сборку и разборку коробки передач Ремонт датчика скорости возможен в том случае, когда неисправность возникает в приводе ДС. Конструкция ДС. Конструкция ДС

Конструкция ДС.
