Снимаем и ремонтируем концевики дверей Лада Гранта

Частые причины неисправности блока управления стеклоподъемниками

Управление стеклоподъемниками автомобиля является сложной технической функцией.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Одновременно решаются несколько задач:

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

  • перемещение стекол в верхнее и нижнее положение;
  • автоматическая остановка приводов при достижении крайних точек;
  • управление положениями стекол с водительской зоны контроля;
  • блокировка перемещения стекол задних дверей при нахождении детей на заднем сидении;
  • автоматическое закрывание стекол при постановке автомобиля на охрану или закрытии центрального замка.

В современных автомобилях одновременно отслеживать различные режимы стало проще при наличии CAN-шины, которая связывает между собой блоки управления стеклоподъемниками, центрального замка, многофункционального модуля, охранной системы.

p, blockquote 5,0,0,0,0 —> adsp-pro-1 —>

Тем не менее, блоки управления стеклоподъемниками являются сложными электронно-механическими устройствами. Они относительно часто выходят из строя, требуют обслуживания.

p, blockquote 6,0,0,0,0 —>

Принцип работы концевиков

В зависимости от копмплектации Лада Гранта может быть оснащена одним концевиком (только водительская дверь) — комплектация Стандарт, или 4-мя концевиками — комплекатция «Норма+» и «Люкс».

Действительно, многие владельцы автомобиля Лада Гранта поменяли концевики в пороге на выключатели в дверном замке. Зимой концевики в порогах часто не реагируют на открытие двери из-за потери эластичности резинового колпачка. Также иногда встречаются случаи, когда концевики Лада Гранта в порогах сами срабатывают при резком повороте автомобиля, когда дверь может немного отходить от кузова.

Переход на концевики в дверном замке устраняет эти проблемы, и это можно осуществить собственными силами. Для этого понадобятся дополнительная проводка и штекеры.

Извлекаем старые концевики

Старые же концевики в порогах удаляются довольно просто. В зависимости от конструкции они крепятся либо на резиновые усики, либо на саморез.

  1. В первом случае их просто нужно аккуратно потянуть на себя, так как выключатели держатся за счет фиксирующих усиков.

Концевики с креплением типа «усики», такие концевики стоят на водительской двери

Во втором случае необходимо открутить саморез концевика.

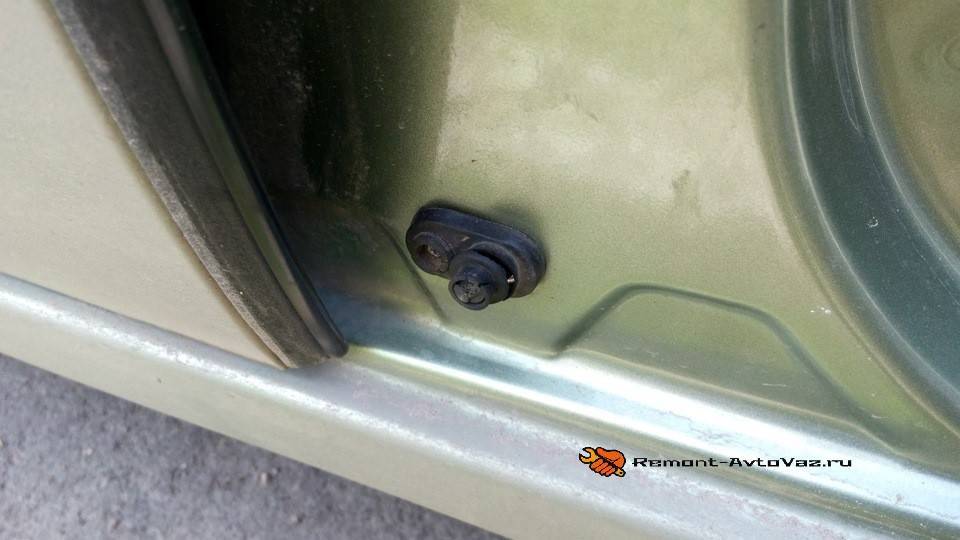

Саморез крепления концевиков, обратите внимание какие щели от концевика до кузова

Концевик водительской двери

На всех четырех дверях принцип удаления концевиков одинаков. Правда, на Грантах в комплектациях «Стандарт» и «Норма» с завода установлен только концевик водительской двери, а на остальных в порогах стоят резиновые заглушки. Такой же заглушкой можно будет заделать и пустое отверстие от удаленного из порога концевика левой передней двери.

С завода установлен только концевик водительской двери

Выше мы писали о варианте концевиков с саморезом, так обычно поступают, когда хотят установить концевики на все двери. В данном случае покупается три концевика, и параллелятся к водительской двери к плюсовому проводу, а минус — это саморез, который будет питаться от кузова автомобиля.

Ремонт концевиков

Эта проблема идёт ещё с первых Самар, где качество отдельных запчастей было очень плохим. Владельцы девяток подтвердят, что концевики там были ущербны, так и здесь на Лада Гранта, концевики делал «враг народа». Посмотрите, что с ними стало, через три года эксплуатации.

Автомобиль Лада Гранта Лифтбек в комплектации «Стандарт» оснащена лишь одним концевиком у водительской двери. Оставшиеся три двери имеют встроенные резиновые заглушки.

В комплектации «Норма» аналогичное размещение, но предусмотрена возможность дополнительной установки концевиков на Гранту Лифтбек владельцем самостоятельно. Для этого предварительно снимите декоративные вставки на порогах. Лишь в комплектации «Люкс» предоставлен полный набор функциональных концевиков на четыре двери.

Принцип работы следующий:

  • при активации двери водителя контакты концевика разжимаются, загорается индикатор на приборной панели, включается освещение салона;
  • при активации оставшихся трех дверей загорается лишь лампа освещения салона.

Установка концевиков на Лада Гранта

Датчик активации во всех дверях обеспечит дополнительный комфорт. Чтобы провести процедуру установки, потребуется специальный инвентарь и подручные материалы: смазка, резиновые наконечники, отвертка, тряпка.

Пошаговый алгоритм действий:

  1. Снять резиновый наконечник.
  2. Открыть корпус и извлечь концевик.
  3. Снять колодку с проводами и осуществить отсоединение.
  4. Провести установку нового датчика.
  5. Выполнить обратную сборку.

После основных действий нужно проверить работоспособность прибора. Чтобы осуществить подсоединение концевика к цепи питания, потребуется подключить две клеммы: сначала «+», а потом «—».

Концевики дверей на Ладе Гранте Лифтбек

Конструкционно каждый концевик расположен в правом нижнем углу дверного проема. Как только дверь открывается, контакты размыкаются, передается сигнал на приборную панель, блок освещения салона.

Примерзание резинового наконечника способствует затвердению колпачка, нестабильной работе механизма активации двери. Чтобы максимально продлить срок эксплуатации резиновых наконечников, их периодически смазывают силиконовой смазкой для сохранения (повышения) эластичности. Фиксация к кузову осуществляется при помощи распорных зажимов из пластика. Когда цоколь вставили в посадочное гнездо, зажимы расширяются, предотвращая свободный ход цоколя.

Чтобы подсоединить датчик к цепи питания, две клеммы «+» и «—» подключают к проводам, следующим от фонаря освещения салона.Обязательно соблюдайте полярность! Как правило, «плюс» обозначают изоляцией красного цвета, а «минус» — белым с черной полоской.

➤ Снять обшивку двери гранта лифтбек — подробное описание

Все модели Лада Гранта Лифтбек по умолчанию имеют предустановленную обшивку из полимерного материала поливинилхлорида.

Нередко дверная карта становится объектом повышенного внимания со стороны водителя из-за возникновения скрипов и стуков внутри двери. Устранение дефектов, уплотнение стыков и соединений вполне допустимо самостоятельно. Процедура не сложная, обращаться в сервисный центр не обязательно.

Распространенные причины снятия обшивки с дверей Лады Гранты Лифтбек

  • скрип, скрежет в полости дверного проема;
  • механическое повреждение, удар, вследствие чего произошла деформация;
  • брак при изготовлении;
  • деформация дверной карты из-за систематического попадания прямых лучей солнца;
  • естественный износ пластиковых защелок, клипс.

Передняя и задняя обшивка дверей Лады Гранты Лифтбек крепится к кузову на болты и пластиковые пистоны.

  • 3 болта на «10» по нижнему периметру;
  • 8 пистонов по всему периметру дверной карты.

В процессе установки и демонтажа будьте предельно аккуратны, так как полимеры очень хрупкие. Избыточное давление, перекос конструкции способствуют деформации, надлому пистона. Замена полимера не сложная, но требует времени на восстановление исправного состояния.

Инструменты и материалы для снятия обшивки двери

  • отвертка с плоским, крестообразным наконечником;
  • ветошь, резиновые перчатки;
  • запасные пистоны, новая дверная карта на случай повреждения прежних.

Последовательность действий при снятии обшивки передней двери Лада Гранта Лифтбек

  1. Помещаем машину на ровную платформу или площадку с обязательным свободным доступом по периметру.
  2. Принимаем первоочередные меры по безопасности: выжимаем ручной тормоз, устанавливаем противооткатные башмаки.
  3. Скручиваем флажок защелки.
  4. Выкручиваем три крепежных болта, фиксирующие нижний периметр карты.
  5. Поддеваем пластиковую обшивку, снимаем с посадочного места клипсы.
  6. Отсоединяем колодку с проводами от музыкальной колонки.
  7. Заменяем карту на новую, устанавливаем в обратной последовательности.

Процесс снятия обшивки с задней двери Лады Гранты несколько усложнен. Установлены дополнительные крепления ручки для закрытия двери. Она крепится к кузову автомобиля при помощи двух болтов на «10».

  1. Аккуратно поддеваем пластиковую крышку дверной ручки. Сделать это лучше полимерным материалом, пластиковой картой. Категорически запрещено использовать металлические предметы, так как повредится кромка.
  2. Крестообразной отверткой выкручиваем два болта, фиксирующие ручку, снимаем ее.
  3. Скручиваем флажок защелки.
  4. По периметру карты отстегиваем пластиковые клипсы.
  5. В полости проема отсоединяем колодки с проводами, следующие к акустической колонке.
  6. Заменяем дверную карту, проводим профилактику, подключаем электрическую проводку. По мере необходимости устанавливаем новое вспомогательное оборудование.
  7. Сборка конструкции проводится в обратной последовательности.

По аналогии снимаем обшивку с задней двери с противоположной стороны.

Регулировка замка задней двери

Туго открываются двери, заклинил замок, появился сторонний скрип при отпирании — первые признаки необходимости регулировки дверного замка. Проблема распространенная среди отечественного транспорта.

Преждевременно изнашивается левая сторона по причине ее частого использования.

Малоопытные владельцы практикуют устранять поломку смазыванием механизма. Однако эффективность такого решения низкая. Мастера СТО рекомендуют следующую регулировку:

  1. Ослабить крепление скобы при помощи ударной отвертки.
  2. Сдвинуть скобу вверх (вниз) на несколько миллиметров, параллельно пробуя захлопывать дверь.
  3. Как только достигнем результата — жестко фиксируем скобу.
  4. Смазываем шток тонким слоем Литола, графитной смазки.

На этом регулировка замков задних дверей окончена.

Приведенный алгоритм эффективен при условии исправного состоянии замка. А что делать, если на рамке двери образовалось искривление, деформация? В таком случае мастера советуют сделать доработку:

  1. Открываем заднюю дверь.
  2. В замок вставляем ограничитель из пластика так, чтобы он не закрылся.
  3. Трехгранным напильником аккуратно спиливаем острые концы зубьев замка. Делаем это аккуратно, чтобы не сломать механизм.
  4. Извлекаем пластиковый стопор, проверяем исправность работы механизма.

Вместе с регулировкой замка приходится регулировать дверь. Причина в увеличении радиуса искривления рамки. Дефект распространенный, устраняется путем выравнивания искривления.

С 2015 года АвтоВАЗ запустил серийное производство замков задней двери нового образца на Ладе Гранте. Это модернизированный вариант прежнего запорного механизма.

Самостоятельная доработка концевиков дверей Лада Веста

Как выполнить установку колонок в передние двери в лада гранта В первую же зиму, после того как Лада Веста поступила в продажу, начали всплывать незначительные неисправности, что, в целом, нормально и случается с любой новой моделью. Одной из таких проблем стали концевики дверей Лада Веста.

В чем дело?

Владельцы российского седана начали подмечать, что в мороз во время открывания дверей, свет в машине либо вовсе не загорается, либо же загорается, но с заметной задержкой. Кроме того, бывают перебои в функционировании сигнализации. Это происходит из-за не совсем удачной конструкции концевиков дверей Лада Веста.

Суть в том, что для Весты, Калины 2 и Гранты закупаются одинаковые концевики. Однако при низкой температуре эластичности их защитных пыльников явно недостаточно для корректной работы. Как следствие, шток концевика не в состоянии выйти, из-за чего электроника Весты полагает, что двери все еще закрыты.

Ответ АвтоВАЗа

Несмотря на то, что нарекания на работу концевиков далеко не единичны, российский автопроизводитель не спешит признавать дефект конструкции. Согласно официальном ответу на такой запрос, представители АвтоВАЗа указали, при температуре -30 °С никаких перебоев инженеры завода не наблюдали, и только при -40 °С возможна небольшая задержка перед включением света в салоне.

Сотрудники АвтоВАЗа не признают наличия проблемы.

Варианты решения

Тем не менее, реальность расходится с выводами завода, что вынуждает обладателей авто самостоятельно решать вопрос с концевиками дверей Лада Веста. И тут они нашли несколько выходов из ситуации:

  1. Замена пыльников;
  2. Демонтаж;
  3. Установка пружины;
  4. Подпиливание.

Каждый из этих способов имеет право на жизнь, так как позволяет нормализовать работу системы.

Замена пыльников

Некоторые идут на замену пыльника на какой-то аналог. Одним из наиболее популярных является изделие от бренда Toprun, которое можно найти по артикулу 104035756. Цена такого концевика варьируется от 50 до 100 руб. Напоминаем, что оригинальный пыльник продается по артикулу 11190-3710206-00.

Аналог штатного концевика.

Сам концевик такой же, как и штатный, однако пыльник выполнен из гораздо более эластичной резины, что гарантирует его гибкость в сильный мороз. Причем производить замену непосредственно концевиков не стоит, если штатные исправно работают, разумеется. Достаточно просто поставить другие пыльники.

Пыльник ставится вместо заводского. Сам концевик менять необязательно.

Демонтаж

Этот вариант многих подкупает именно своей простотой. Казалось бы, нужно только снять заводские манжеты и дело с концом. Но проблема в том, что этот элемент защищает сами концевики от загрязнений, поэтому придется постоянно наблюдать за их чистотой. Компромиссным вариантом является демонтаж только в период морозов.

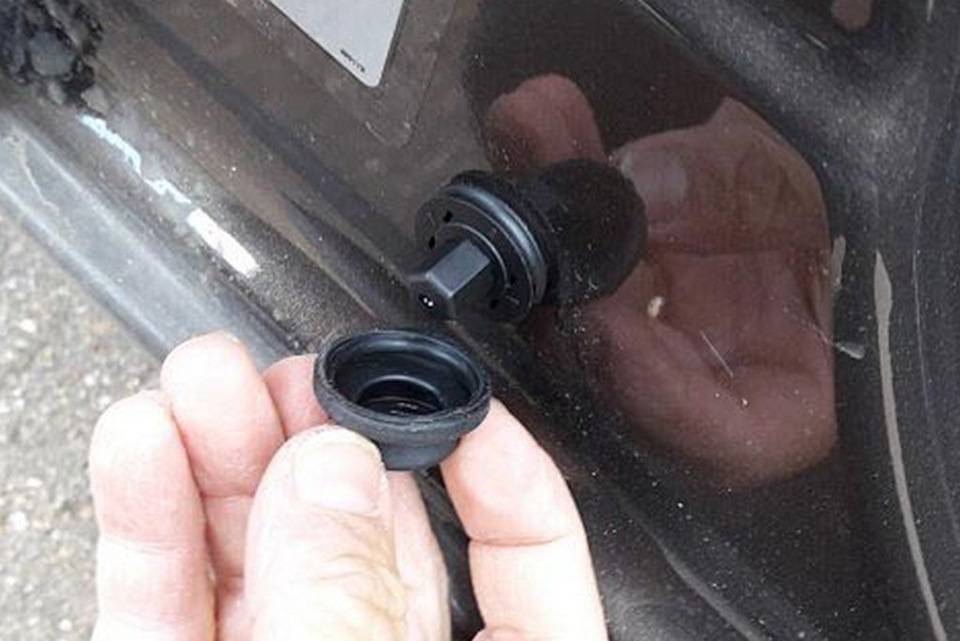

Можно просто снять пыльник с концевика.

Установка пружины

Такой способ решения проблемы заманчив отсутствием необходимости тратить время на поиск аналога. Если у вас есть небольшие пружины, диаметр которых составляет около 12 мм, а длина около 18 мм, можно использовать их. Для этого требуется поставить пружину под пыльник.

Она не даст манжете на морозе оставаться сжатой.

Пружина под манжетой концевика.

Подпиливание

Еще один вариант самостоятельной доработки концевиков Лада Веста. Если снять пыльник и вывернуть его наизнанку, станет виден небольшой шип в центре, длиной в пару миллиметров.

Его нужно аккуратно срезать, после чего напильником немного сточить пыльник изнутри – это сделает край манжета более тонким.

После остается только смазать обработанную поверхность антисиликоном и поставить обратно.

Как видно, вариантов достаточно, поэтому каждый владелец авто сможет доработать концевики своей Лады Весты тем способом, который посчитает оптимальным.

Точки подключения и карты установок сигнализации на Lada Granta

Замок зажигания: +12 – коричневый ign1 – синий/черный стартер – красный

Панель приборов: повороты – синий и синий/черный ручник – коричневый/синий (в разрыв диод)

Порог водителя: концевик водителя – красный/зеленый, к нему же подключаем остальные двери

Под капотом: тахо – белый/черный на модуле зажигания концевик капота в штатное место

Концевик багажника – на багажник ставим разъем (концевик уже в замке есть).

Центральный замок ставим свой.

Фотоотчёт по подключению автосигнализации на Lada Granta комплектации Люкс

На замке зажигания: +12 — розовый стартер — красный зажигание — синий/чёрный

Подключаемся к центральному замку в двери водителя согласно нижеприведённому рисунку.

Подключаемся к тахометру на малом разъёме электроусилителе руля — коричневый/красный провод.

В левом пороге подключаемся к концевикам дверей и багажника, поворотам, ручнику.

Подключаемся к концевику капота в жгуте, идущем под капот за монтажным блоком — белый/чёрный провод.

Для дистанционного отпирания багажника подаём минус на красный/белый провод на разъёме отпирания багажника.

Фотоотчёт по установке автосигнализации на Lada Granta 2011

Фото 1. Показан монтажный блок, который очень трудно снять, так как, что бы открутить саморез мешает усилитель руля. Но для установки это не нужно будет делать.

Фото 2. Реле ЦЗ. И оно нам не нужно для установки.

Фото 3. Замок зажигания, традиционно ВАЗовский.

Фото 4. Левый порог, в котором берем: повороты — синий и синий/черный; ручник — коричневый/синий; бензонасос — серый (их там два, не путайте); дверь водителя — коричневый/зеленый (и вот засада, пассажирских концевиков нет и, мало того, вскрыв все пороги, я не обнаружил даже проводку для них).

Фото 5. Щиток приборов, в котором можно взять ручник — коричневый/синий, и водительскую дверь, которая здесь уже красный/зелёный. За щитком можно расположить блок сигнализации, места предостаточно.

Фото 6. Показан ЭБУ двигателя, он находится за перчаточным ящиком, с которого (правый разъём) можно взять сигнал генератора — коричневый/синий.

Фото 7. Подцепляемся к концевику багажника — белый/черный. В разрыв ставим диод.

Фото 8. Устанавливаем в моторном отсеке в штатное место концевик «еврик».

Фото 9. В водительскую дверь необходимо установить привод. Гофра из стойки в дверь стоит от Калины, нужно рассоединить разъем и в обеих половинках, в центре просверлить отверстие сверлом на 6мм и протащить провода для привода.

Что лучше концевик в двери или пороге Лады Гранты?

Многие задаются вопросом, зачем и как подключить концевики дверей Лада Гранта, если есть штатные выводы на пороги. Проблема пороговых элементов заключается в их замерзании. Зимой срабатывать освещение не будет до полного прогрева авто. А в загруженном транспорте на поворотах может включаться свет.

Решением станет перенаправление проводов к двери. Производится операция просто: длины проводов хватает на переподключение. Далее проводится монтаж в самой двери и нужно понять, как снять концевик двери Лада Гранта для правильного подсоединения. Обычно на месте резиновой кнопки находится пластиковая заглушка. Она легко заменяется прорезиненной деталью.

Читать также: Форд транзит бортовой новый

Процедура покупки и установка не требует значительной траты денег и времени. Но автомобилисту нужна схема подключения концевиков дверей на Лада Гранта, чтобы корректно выполнить работу. Получить ее можно вместе с приобретаемыми запчастями. Также можно воспользоваться эксплуатационной книгой авто.

Всем доброго времени суток!

Как и многие не люксовые грантоводы после покупки с ужасом узнал что в машине установлен всего один концевик двери, на водительской. Разумеется при установке сигналки были установлены еще 3 недостающих концевика. Но кто же знал что они уже установлены в замках. Даже установщик сигналки был не вкурсе. АВТОВАЗ просто пожалел провести провода в двери для их подключения. Сначала думал что в порогах концевики даже лучше, но зима поставила все на места. Зимой резинка на нем дубенеет и концевик «залипает» в нажатом состоянии. Но и это не всё. Заметил что при загруженной машине (5 человек в салоне) при резких поворотах иногда загорается свет в салоне, тобишь кузов играет и дверь немного отходит освобождая концевик. В итоге практически сразу захотел переделать все на концевики в замках. Но собирался я очень долго, машине уже почти два года и у меня только дошли руки. А ведь работа заняла менее двух часов, делал один. Пока ограничился задними дверями. Передние зашумованы капитально, не охота вскрывать. ДА и работают они получше.

Установка: Как оказалось в клеммных колодках нет клемм для концевиков, поэтому помимо проводов нужно еще клеммы установить. На просторах драйва нашел что для этого дела идеально подходят клеммы из ISO разъема магнитолы. Спасибо bimulyk

за это.

Далее нам понадобится снять замок с двери! Может конечно кто то и умудрился обойтись без этого, но у меня это не получилось. Откручиваем три болта держащих замок и еще один держащий направляющую стекла, иначе она не даст вынуть замок. Потом снимаем ручку открывания двери и кнопку блокировки двери. Отсоединяем от них тяги и вынимаем замок.

Читать также: Задние тормозные диски хендай солярис

Разъем на замке фиксирует скоба, вынимаем ее и отсоединяем разъем. Из за этой скобы нам и пришлось снимать замок.

Общая информация

Функционирование автосигнализации, свет в салоне и работа лампы открытия дверей на панели приборов тесно связаны с работой концевиков. Стоимость описываемых приборов составляет примерно 160-175 руб. (к примеру, такова стоимость приборов с колпачком с артикулом 1118-3710199 и концевиков с артикулом 104035756).

Отметим и ряд отличий, существующих у различных комплектаций Грант:

  • В машине комплектации «Стандарт» кнопки на посадочных местах заменены на заглушки из пластика. Проводка в машинах данной комплектации отсутствует;
  • На Гранте «Норма» концевики устанавливаются не только на водительской, но и на всех остальных дверях, правда, все другие посадочные места (кроме водительского) снабжаются заглушками. В автомашинах указанной комплектации прокладывается проводка;
  • В автомобилях комплектации «Люкс» также имеется полный комплект датчиков открытия дверей, устанавливаемых на каждой из дверей машины. В некоторых ранних модификациях датчик на двери водителя, был ответственен за включение осветительной лампы и индикатора закрытия двери на панели приборов. Остальные участвовали только при включении света. Современные модификации имеют более полный функционал, то есть все датчики подают сигнал и на включение света и на приборную доску.

Работа концевиков основана на замыкании цепи электромеханического прибора при открытии двери. Именно в этот момент происходит подача питания на освещающую автосалон лампу и параллельное направление электроимпульса в сигнализационную систему. При функционировании концевых выключателей, установленных на автомашинах Волжского Автозавода (включая Гранты), отмечаются некоторые проблемы, решать которые придется самому автовладельцу.

Фото: https://www.drive2.ru/l/288230376152835049/

Принцип работы концевиков

Действительно, многие владельцы автомобиля Лада Гранта поменяли концевики в пороге на выключатели в дверном замке. Зимой концевики в порогах часто не реагируют на открытие двери из-за потери эластичности резинового колпачка. Также иногда встречаются случаи, когда концевики Лада Гранта в порогах сами срабатывают при резком повороте автомобиля, когда дверь может немного отходить от кузова.

Переход на концевики в дверном замке устраняет эти проблемы, и это можно осуществить собственными силами. Для этого понадобятся дополнительная проводка и штекеры.

Извлекаем старые концевики

Старые же концевики в порогах удаляются довольно просто. В зависимости от конструкции они крепятся либо на резиновые усики, либо на саморез.

  1. В первом случае их просто нужно аккуратно потянуть на себя, так как выключатели держатся за счет фиксирующих усиков.

Во втором случае необходимо открутить саморез концевика.

Саморез крепления концевиков, обратите внимание какие щели от концевика до кузова

Концевик водительской двери

С завода установлен только концевик водительской двери

Ремонт концевиков

Эти концевики можно починить, но проще выкинуть. Необходимо зачистить контакты на месте.

Зачистить этот контакт, но учитывая количество ржавчины, эффект будет ненадолго

Добрый день.Прочитал данную статью от начала и до конца.Нашел много для себя полезной информации.Спасибо.

Раньше бы поехал на СТО, но благодаря понятному детальным фотографиям, все можно поменять самому

Купил концевики Jp Group (арт.1196500300) 3шт. Сюрпризом стало что они пришли без разъемов (без “пап”). Зато с резиновыми колпачками. )Начал искать подходящий разъем. Оказалось что такой разъем продается отдельно, и стоит он нехилых 100р за шт! Причем отечественный концевик для него стоит 50(!)руб. Правда без резинового колпачка.Мне показалось что сумма завышена (вопрос принципиальный, не денежный), и я решился на колхоз. Подбирал в магазинах, безуспешно. Полез в инет. Наткнулся на сайте реношек вроде, что подбирают разъем от датчика коленвала с ТАЗов и стоит он порядка 50 руб. Нашел, купил…как всегда скупой платит дважды, в одном магазе их только 2 было, в другом он уже 70 стоил.Купить их мало, надо еще их закрепить нормально на самом концевике. Он еще немного болтается в нем. А для этого я кусачками обкрамсал пластик, насадил разъем, законопатил остатками резинки с разъема (между мамой и папой натыкал кусочков резинки) и надежно обмотал изолентой стык — чтоб не соскочил.В общем, сделал разъем. Сейчас пишу текст и думаю — ну нафига я сразу 100 рублевые разъемы не купил? )) Хотя, на самом деле, если бы сразу купил эти разъемы от коленвала, без подбора в магазинах, без поездок в другие магазины — то вполне ничего страшного, и профит был бы более очевидным.

Далее надо было установить их в штатные места (убрать резиновые заглушки в порогах) и подключиться параллельно к водительскому. Концевик “нормально замкнутый”, т.е. когда дверь открыта есть цепь, когда закрыта — цепь размыкается. Поэтому подключение параллельное (до этого сам допетривал, тестером проверял, т.к. не нашел инфы как подключаться).Самое сложное в этом процессе, как всегда, это работа с обшивкой, точнее с пластиком центрального тоннеля, который и снять тяжело, а поставить еще сложнее. Особенно долго мучился пытаясь закрутить последний винт — не попадает в дырку и все, минут 30 возился. А дырка там тупо в железе, саморезом сделана.

Подключил пробно один концевик, проверил порядок работы на салонном светильнике. Включил режим освещения ДВЕРИ и давай открывать-закрывать двери с подключенным концевиком. Все работает верно. Ну и таким макаром установил и протянул провода с других концевиков. Провода провел под обивкой у заднего дивана, у вертикальной стенки, где на провод не будет оказываться никакого давления.

Подключил. Проверил. Все работает.Теперь хотя бы буду знать если какая дверь не закрыта до конца…при езде — увижу на панели, а при постановке на охрану — сигналка даст сигнал )Ну и периметр теперь под охраной ))

К данному мероприятию также приурочил установку порогов, купленных еще 2 мес. назад, т.к. знал что буду ставить концевики, чтоб 2 раза не лазить ).

PS: по фото видно, что у меня ремни с преднатяжителями — гуд! (я не задумывался об этом при покупке, знал только, что подушек 2).

Зажигание света при открытии двери и запуск сигнализации производится при помощи кнопок-накладок. Часто они не подключаются на заводе, поэтому владельцам Гранта концевики дверей необходимо подсоединять самостоятельно.

При аккуратной работе время замены составит пару часов. Проводить подключение нужно для каждой двери по отдельности.

Как продлить срок службы датчика активации двери народным способом

Народные умельцы придумали множество способов реанимации резинового колпака, предотвращения его деформации, замерзания. Представляем наиболее эффективные методы:

  • вставка под резиновый наконечник пружины. Диаметр витка на «6», длина 1.0 см. При открытии двери пружина выдавливает наконечник в исходное положение, контакты замыкаются, освещение салона активируется;
  • замена штатных колпачков на детали от Опель Астра второго поколения. Размеры идентичные, отличие лишь в форме, она выпуклее, что способствует быстрому реагированию датчика на открытие/закрытие двери;
  • систематическое нанесение на резиновое изделие силиконовой смазки для восстановления эластичности.

Как устранить неисправность концевиков дверей на Гранте

Предлагаем вам детально изучить простые методы устранения неисправности концевых выключателей дверей на популярной Лада Гранта. На практике каждый автовладелец может справиться с ремонтом. Итак, что можно предпринять, когда в холодное время года, концевик двери перестает корректно работать:

Один из наиболее простых способов – обработать поверхность механизма водоотталкивающей специализированной жидкостью. Поможет это до температуры воздуха до минус 50-градусов. Однако такая мера является временной и довольно краткосрочной. С концевиков необходимо снять пыльники. При этом необходимо помнить, что специальные резиновые колпачки выполняют сугубо защитную функцию, и если вы их удалите, то придется более тщательно следить за чистотой механизма

Важно, что пыльники снять можно на непродолжительное время, когда на улице сильные морозы, которые негативно влияют на работу устройства. Резинотехнические поверхности рекомендуется смазать силиконом. Однако этот метод вам пригодится при температуре воздуха не ниже минус 10-градусов

Штатные колпачки можно заменить аналогами. Можно использовать пыльники от других механизмов, например, хороший вариант Toprun, они практически идентичны оригинальным колпачкам LADA Granta. Самое главное, что такие пыльники изготовлены из материала, который не теряет свою эластичность при морозах. Под пыльник можно установить небольшую пружину. Для этого можно использовать пружины диаметром 12-13мм, длиной 18-20мм, при толщине используемой проволоки 1мм. Устанавливаются пружинки непосредственно на штоки выключателей под пыльниками. Если пружина хорошая, то она позволит колпачку быть в сжатом состоянии, и при температуре минус 40-градусов вас никогда не подведет

Однако этот метод вам пригодится при температуре воздуха не ниже минус 10-градусов. Штатные колпачки можно заменить аналогами. Можно использовать пыльники от других механизмов, например, хороший вариант Toprun, они практически идентичны оригинальным колпачкам LADA Granta. Самое главное, что такие пыльники изготовлены из материала, который не теряет свою эластичность при морозах. Под пыльник можно установить небольшую пружину. Для этого можно использовать пружины диаметром 12-13мм, длиной 18-20мм, при толщине используемой проволоки 1мм. Устанавливаются пружинки непосредственно на штоки выключателей под пыльниками. Если пружина хорошая, то она позволит колпачку быть в сжатом состоянии, и при температуре минус 40-градусов вас никогда не подведет.

Как правильно снять обшивку на двери на Ладе Гранта


Заменить замок, отремонтировать стеклоподъемник или динамики – для того чтобы все это сделать понадобится снимать карту с двери. Потому сейчас мы опишем детально, как снять обшивку с двери Лады Гранта так, чтобы ваш лифтбек не пострадал от неосторожных и непродуманных действий. Процедуры демонтажа обшивок с передних и задних дверей авто немного отличаются, но мы расскажем подробно о каждом процессе, чтобы вы смогли самостоятельно справиться с этой не очень сложной работой.

Дополнительная шумоизоляция тоже может стать причиной для снятия обшивки с некоторых элементов салона, но это отдельная история, которая нуждается в особом подходе.

Пошаговый демонтаж карты передней двери

Для замены обшивки вам понадобится набор отверток, но стоит запастись и запасными клипсами, которые необходимы для крепежа обшивки.

Сначала в целях безопасности необходимо снять минусовую клемму с аккумулятора.

Ваши действия:

  1. Открутите кнопку блокировки дверного замка, чтобы получилось ее полностью извлечь.

  2. Подцепите с помощью отвертки заглушку винта, который крепит обшивку к двери.
  3. Крестообразным инструментом выкрутите сам винт.
  4. Проделайте ту же процедуру с винтом, расположенным в нише подлокотника, а также его двумя винтами в нижней части карты.
  5. Подденьте верхнюю часть ручки плоским инструментом, чтобы получилось снять ее.
  6. Открутите два винта внутри ручки, которые обнаружились под верхней накладкой.
  7. После того как обшивка больше ничем не крепится к двери, ее нужно начинать снимать с нижнего переднего края. Чтобы получить к нему доступ, достаточно плоским инструментом поддеть плотно прилегающий к металлу двери край.
  8. По мере демонтажа обивочного материала вы должны отсоединить держащие его пистоны. В такие моменты стоит быть предельно осторожным и не повредить их. Всего на двери Лады Гранта есть 8-9 пистонов (клипс), и они расположены по периметру обивочного полотна, но ближе к краям.
  9. От угла двигайтесь во время снятия карты сразу в обе стороны.
  10. Выведите тягу блокировки замка из отверстия.
  11. Отсоедините показавшуюся колодку с проводами электростеклоподъемника, отжав фиксирующий элемент. В автомобилях, комплектация которых не предусматривает электростеклоподъемники, снимите уплотнитель рычага с шарнира ручки.
  12. Только после этого вы сможете полностью удалить обивку двери.

Как снять бардачок на Лада Гранта

Пошаговый демонтаж карты задней двери


Инструменты те же, так как сама суть процесса мало чем отличается от предыдущего.

Ваши действия:

  1. С помощью плоского инструмента отожмите фиксирующий элемент ручки стеклоподъемника.
  2. Сдвиньте фиксатор в сторону и снимите полностью ручку.
  3. Извлеките вторую часть ручки и розетку.
  4. Открутите фиксирующий элемент замка.
  5. Подденьте плоским инструментом или металлической лопаткой верхнюю накладную часть ручки. Снимите ее.
  6. Открутите два винта внутри ручки.
  7. Подденьте с помощью длинного плоского инструмента обшивку внизу, просунув ее между металлом двери и картой.
  8. В процессе снятия отщелкивайте пистоны, максимально стараясь не повредить их. На задней дверце клипс больше, чем на передней, – 10 штук.
  9. Вот и все, теперь вы можете полностью снять обшивку с задней дверцы Лады Гранта.

Установка обшивки немного отличается от демонтажа не только последовательностью действий, а и тем, для чего именно снималась старая. Потому данный вопрос будет рассматриваться отдельно.

Установка в замок

При втором варианте деталь будет размещаться не в пороге, а вверху дверки. Провода перенаправляются к замку. В этом случае функцию коммутатора берут на себя контакты замка. Сложностей в установке практически нет. Доработка схемы предполагает установку дополнительной проводки и штекеров для соединений. При монтаже нужно обеспечить защиту проводов от истирания при помощи гофрированного шланга или изоляционной ленты. Чтобы реализовать этот способ, необходимо провести разбор замка, снять блокирующую скобу. Работу проводят в такой последовательности:

  1. Снять замок.
  2. Вытянуть защитную скобу.
  3. Открыть заглушки разъема.
  4. Вставить клеммы.
  5. Подключить провода со стороны водительской двери.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
