Ford непредсказуем!!! | Автор темы: Barzillay
Подскажите пожалуйста где находится вход aux?
Viktor (Katell) Алексей, в бордочке.
там же и USB. (если Вы про фокус 3)

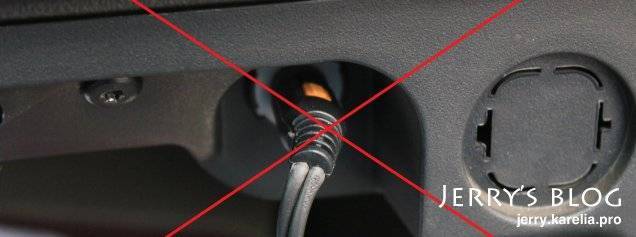

Alexey (Osborn) В бордочке возле USB, действительно есть вход под aux но пустой.Снимал крышку USB думал провалился и тут обломки!!!
Alexey (Osborn) Подскажите для чего этот разъем
Alexey (Osborn) НИКТО НЕ ЗНАЕТ НАВЕРНОЕ..ХОТЯ ВОПРОС ИНТЕРЕСНЫЙ
Dmitry (Devansa) Этот разъём используется при подключении пакета «город», по крайней мере так дилер объяснил.
Tags: Форд фокус 3 где находится выход aux
Это интересно: Форд фокус 3 ближний свет какая лампочка — разъясняем досконально
Инструкция по эксплуатации
Штатная магнитола Ford FOCUS 2 6000CD включается отдельной кнопкой, допускается прослушивание музыки при отключенном зажигании. Встроенный таймер автоматически выключит устройство через 60 минут работы. Корректировка громкости воспроизведения производится вращением рукоятки, расположенной в центре фронтальной панели магнитолы.
Боковые кнопки позволяют выбирать режимы работы, регулировка параметров производится через встроенное меню, которое вызывается нажатием на кнопку Menu. Для перехода между разделами используются повторные нажатия, изменение значения выполняется правой кнопкой с символикой в виде треугольника. В руководстве приведен ручной и автоматический алгоритм поиска радиостанций, обнаруженная частота записывается в ячейки памяти.
Функции
- защита изделия от кражи цифровым паролем;
- отображение времени и даты на экране;
- регулировка низких и высоких частот;
- воспроизведение компакт-дисков и композиций в формате MP3;
- случайное воспроизведение и повтор мелодии;
- прием радиостанций в 3 диапазонах;
- отображение на дисплее дорожной информации RDS;
- возможность подключения мобильного телефона (если в магнитоле есть Bluetooth);
- коммутация внешних устройств через порт Aux (требуется доработка оборудования).
Сайт установщиков
FORD FX3000 MADE IN KOREA BY INTERCONTI A94 SX 18 C 8122 AA Разъём магнитолы Ford FORD SOUND 2000 Разъём магнитолы Ford FORD 2006 RDS (Portugal) FORD 4500 (made in Brazil) FORD 5000 RDS (Portugal) part no. 96AP-18K876-CC FORD 7000 RDS (Portugal) part no. 95GB-18K876-BA Разъём магнитолы Ford
FORD 5000 RDS EON (Portugal) part no. 98AP-18K876-BC Разъём магнитолы Ford
FORD 3000, FORD 4000 (Разновидность разъёма) Разъём магнитолы Ford FORD 3000, FORD 4000 (Ещё одна разновидность разъёма) Разъём магнитолы Ford FORD 5000, FORD 6000, FORD 7000 (Разновидность разъёма) Разъём магнитолы Ford FORD 6000 CD Разъём магнитолы Ford Фото FORD 6000 CD с кнопкой CDDJ Разъём магнитолы Ford

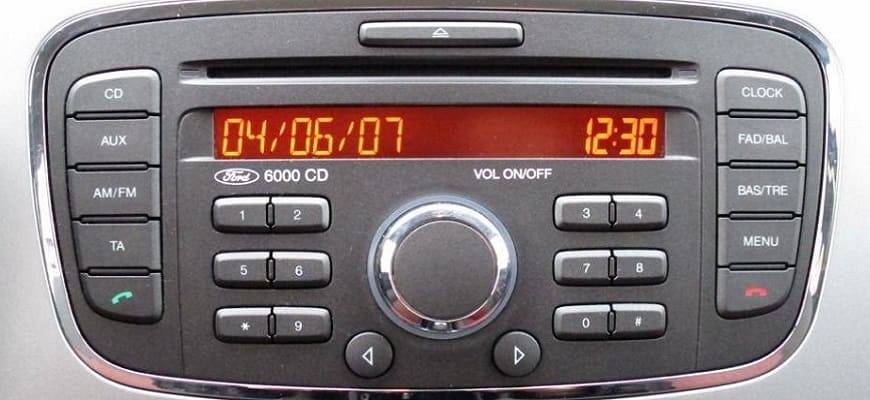

Фото FORD 6000 CD с кнопкой AUX Разъём магнитолы Ford
FORD 6000CD (7S7T) Разъём магнитолы Ford Разъём магнитолы Ford
FORD Mondeo, Galaxy, Mazda, Ford CD MP3 Разъём магнитолы Ford FORD 2006 R (VW SHARAN, FORD GALAXY) 95VW-18K876-JB FDZ7R2WM059374 Made In Portugal Разъём магнитолы Ford FORD Windstar Разъём магнитолы Ford ]FORD 1998 — 1999 года выпуска. Разъём магнитолы Ford FORD 2007 RDS. Разъём магнитолы Ford FORD E-STR 22DPS710 A91SX-18K876-EA (INTERCONTI) Разъём магнитолы Ford FORD 2007 RDS 94FP-18K876-HA (Без внутреннего усилителя НЧ) FORD 2007 SOUND2 RDS VWZ7Z3 (Без внутреннего усилителя НЧ) Разъём магнитолы Ford
FORD 2500 (4S61-18K876-BA) Разъём магнитолы Ford
FORD 3500 (4S61-18K876-BA) Разъём магнитолы Ford
FORD 4500 (2S61-18C815-AF) FORD 4500 (4S61-18C815-AA) Разъём магнитолы Ford
Разъём магнитолы Ford
FORD 6006E CD RDS EON (1S7F-18C815-AD) VISTEON Разъём магнитолы Ford
FORD 6000 MNE MP3 Разъём магнитолы Ford FORD 5000C Разъём магнитолы Ford FORD F57F-18C852-BE (made in Mexico) Разъём магнитолы Ford
FORD Radio Navigation System BP1422 (Germany) Разъём магнитолы Ford
FORD YL1F-18C870-JA (made in Mexico) Разъём магнитолы Ford
FORD Radio Navigation System BP1422 (Germany) Разъём магнитолы Ford FORD 2028 (89GB-19B160-AA) Made In Japan PRODUCED BY SONY CORPORATION Магнитола не имеет собственных усилителей мощности Разъём магнитолы Ford FORD 2008 RDS Made in Portugal Разъём магнитолы Ford
FORD 1L2F-18C868-BB Made in MEXICO Разъём магнитолы Ford
Разъём магнитолы Ford
FORD 4R3T-18C815-HU Разъём магнитолы Ford Разъём магнитолы Ford
FORD Avic-1377ZF Ford part № 8R3T-18K931-EA Pioneer ref № Avic -XD1377ZF Разъём магнитолы Ford
FORD CD132-MP3/CDS Разъём магнитолы Ford
Ford 2007RDS 95GP-18K876-CA Разъём магнитолы Ford
FORD YU3F Разъём магнитолы Ford Разъём магнитолы Ford
Разъём магнитолы Ford
Разъём автомагнитол: FORD series 100MM Bezel Radios Разъём магнитолы FORD 100M
Разъём магнитолы FORD 100M
Партномера автомагнитол «Ford» выпуска до 1998 года. Section 100MM/A Multiplex modele (Non-Line-Level): F5AF-19B131-AE F57F-19B131-AE w/Cik F6AF-19B131-BA# w/Cik F6HF-19B131-AC w/Cik F65F-19B131-AD w/Cik Cassette Models (Non-Line-Level): F5AF-19B132-AE F5AF-19B132-CF++ F57F-19B132-AF w/Cik F6AF-19B132-DA# w/Cik F6HF-19B132-AC w/Cik F65F-19B132-AD w/Cik F65F-19B132-BD w/Cik Section 100MM/B Premium Cassette (Line-Level) Models with CD-DJ: F7HF-19B165-AA F7LF-19B165-AD F7LF-19B165-CD F75F-19B165-AB++ F75F-19B165-DA F77F-19B165-BB F77F-19B165-CA F77F-19B165-DA++ Section 100MM/C CD Models (Non-Line-Level): F8AF-19C815-AA F87F-19C815-BB Section 100MM/D CD DJ Models: F7XF-19B132-BA F7XF-19B132-CA F7XF-19B165-AA Section 100MM/E Premium Models: F8AF-18C870-AF F8OF-18C870-AF F8UF-18C870-AF F8VF-18C870-AF Audiophlle Models: F8AF-18C870-BF F8AF-18C870-CF++ F8AF-18C870DF+ F8OF-18C870-BF F8OF-18C870-CF++ F8OF-18C870-DF+ F8VF-18C870-BF F8VF-18C870-CF++ F8VF-18C870-DF+ Section 100MM/F Multiplex Models: F7CF-18C858-AK F7CF-18C858-BK F7CF-18C858-CL F7CF-18C858-JG Cassette Models: (Non-Line-Level) F7CF-18C858-DK F7CF-18C858-GK F7CF-18C858-HG Cassette Models: (Line-Level) F7CF-18C858-KB++ Section 100MM/G Multiplex Models: (Non-Line-Level) F7AF-19B131-AA F7AF-19B131-BA# w/Cik F75F-19B131-AA w/Cik F77F-19B131-AA w/Cik Cassette Models: (Non-Line-Level) F7AF-19B132-AA F7AF-19B132-BA F7AF-19B132-CA# w/Cik F75F-19B132-AA w/Cik F75F-19B132-BA w/Cik F77F-19B132-BA w/Cik
Подключаем AUX к магнитоле на Форд Фокус 2 (где находится разъём)
Автомобиль: Форд Фокус 2.Спрашивает: Абраменко Никита.Суть вопроса: Подключение aux на Форд Фокус 2
Подскажите, пожалуйста, как подключается разъем aux на Форд Фокус 2?
В ФФ2 устанавливается только CD-магнитола, которая может иметь разные модификации. Тут всё будет зависеть от года выпуска самого автомобиля. Но также на этой магнитоле может быть разъем AUX с кнопкой или может и не быть его. Потребуется такой разъем для подсоединения внешнего устройства к магнитоле.
Магнитола с AUX разъемом.
Если нужно будет установить такой разъем, то сделать это можно и самостоятельно. Если в машине уже есть такой выход, то находится он возле прикуривателя. Может быть, что к тому месту просто подведены провода от магнитолы, а самого разъёма нет.
- Купить разъем (1310208).
Открыть бардачок. Для этого надо открутить корпус. Держится он на 4 саморезах.
Откручиваем корпус бардачка.
Извлечь бардачок и вынуть провода. Выбрать надо тот, который расположен возле металлического кронштейна. Обычно он обмотан скотчем.Из под железного опоры (слева наверху на фото) вытаскиваем обмотку проводов, откручиваем изоленту и вытаскиваем 4-пиновый провод. 4-пиновый провод.
К этому проводу стоит подключить разъем AUX.
Подключаем AUX разъем.
На этом работа завершена. Такой разъем можно поместить в любое удобное место на панели или в салоне авто.
Выводим AUX порт под панель кондиционера.
Сборка производится в обратной последовательности.
>Видео об установке AUX разъема на Форд Фокус 2

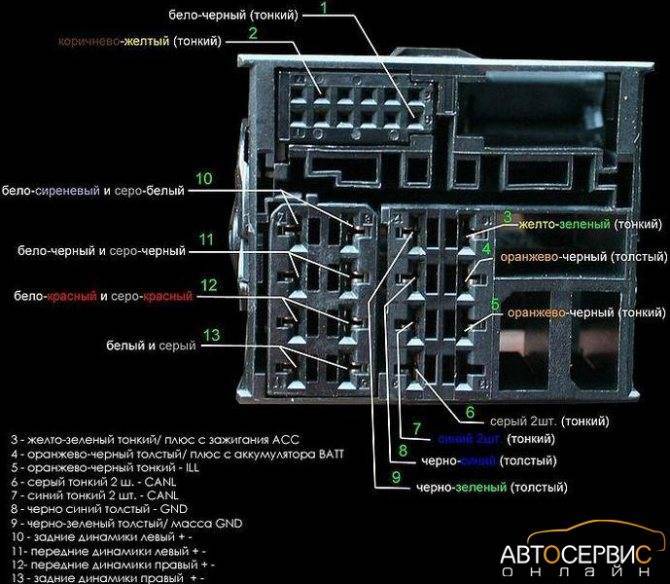

Распиновка штатной магнитолы ford focus 3
Отзыв владельца Ford Focus III Hatchback — автозвук. И так, однажды захотелось посмотреть фильм с телефона в машине, и было бы здорово слушать звук через колонки с сабвуфером. Смотрю в бордачке рядом с флешкой отверстие под aux, но самого провода нет. На форуме вычитал, что нужно лишь вставить пару проводов в шлейф магнитолы. Главное, чтобы на магнито Схему разборки магнитолы не описываю, так как там все элементарно. Но выложу распиновку разъемов магнитолы РП Всем удачи, если будут вопросы- пишите! Цена вопроса: 70 ₽. Распиновка разъемов штатных автомагнитол устанавливаемых на Ford. 6 — Ant или ANT+ или AutoAnt или NAKOP.ME = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда). 7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона. 8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH R функция компрессии звука, магнитола имеет измерительный микрофон).
FORD , FORD (Разновидность разъёма) Разъём магнитолы Ford. FORD , FORD (Ещё одна разновидность разъёма) Разъём магнитолы Ford. FORD , FORD , FORD (Разновидность разъёма) Разъём магнитолы Ford. FORD CD Разъём магнитолы Ford. Фото FORD CD с кнопкой CDDJ Разъём магнитолы Ford. Подбор ламп. Распиновка разъемов. Размеры штатной акустики. Схемотехника. Автомобильные компьютеры. Учебник JBL SpeakerShop. Видеогалерея. Справочник. Логотипы автомобилей.
Извиняюсь, но нужно этот вопрос задать бывшему хозяину авто как я понимаю это была автоледи с длинными ногтями. Так же можно установить панель с кнопками от РП AUX нискоуровневый межблочник вход плюс левый Где что можно посмотреть?
Распиновка разъемов автомагнитол
Вот и повернулась к моему дню рождения уникальная возможность заменить штатное головное устройство. Всегда были мысли по этому поводу, но как то то денег лишних не было, то куда-то не туда они уходили… В общем такой подгон к дню рождения я получил от папы, за что я ему превилико благодарен. Магнитола с отличным набором функций, здесь есть все, что необходимо и даже больше, включая выход в интернет, навигацию с пробками, dvd, tv, подключение камеры заднего и фронтального вида и другое… Начинка на платформе виндоус 6.
Схему подключения, и распаковку нашёл в интернете, собственно вот они от штатного, до евро кабеля. Переходник был в комплекте. Распиновка от штатной 2din cd. Прочие синие 3 провода решил заизолировать и убрать куда по дальше. Ну, решил я про себя, контрольный запуск и можно идти спать, и тут начало твориться что то не понятное, это как раз то, о чем я спрашивал в предыдущей статье.
Перестала отображаться температура наружного воздуха, не работали стеклоподъемники, подогревы сидений, не отображались на приборке индикаторы включения поворотников и чего только не было…. Именно с таким видом я отправился домой…. На следующий день решил я не пытать удачу, а поехать в сервис к знающим людям и спросить совета. Со слов автоэлектрика, моя проблема в кан шине и решить её может только дилер, и стоить это будет отнюдь не дешево, я ухмыльнулся, говорю понятно, бывай.
Поехал на другой сервис, там ребята были уже по продвинутей и после того, как я описал все мои действия по подключению они сразу же поняли в чем дело и решить эту проблему не составляло ни какой трудности. Дело в том, что те самые провода синие нельзя оставлять просто так, они должны быть замкнуты, причём между собой. Вот схема правильного подключения магнитолы и кан проводов.

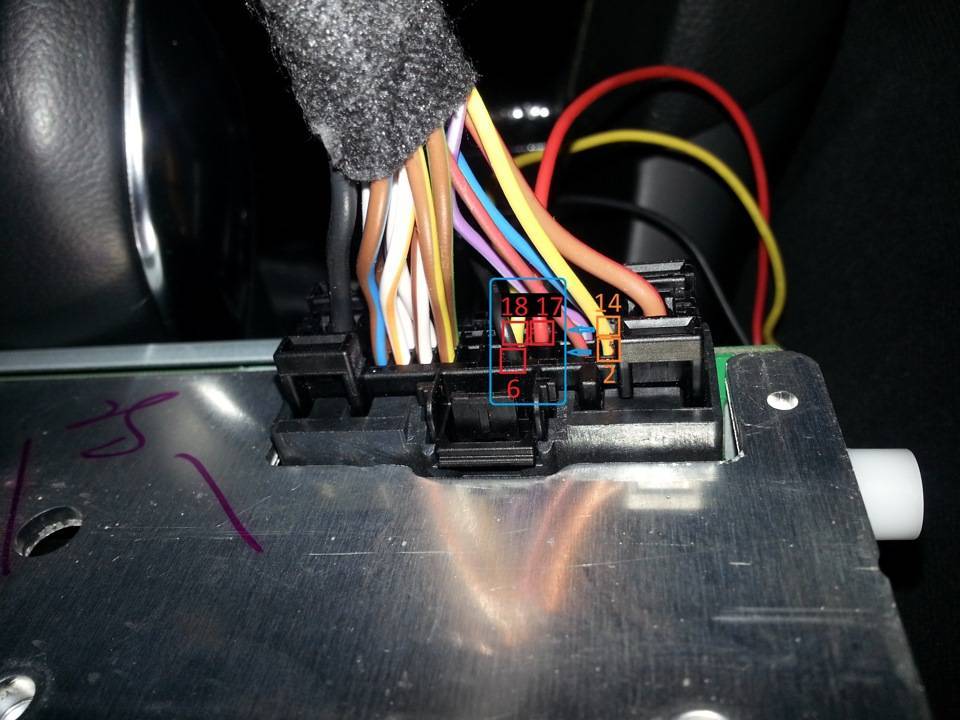

Собственно провода идущие в мафон. В этот же день я купил переходную рамку для установки квадратной магнитолы с овальный.
И в итоге все выглядит именно так. Я думаю вам тоже бросается в глаза стертые кнопки блока климат контроля, но об этом позже. Кстати датчик GPS необходимо устанавливать так, чтобы для него не было преградой никакой железной пластины, только под пластмассой, либо спутники ловить не будет… Основное было подключено, осталось дело за подключением камеры заднего вида, антенны тв, и покупки модема, об этом в другой статье…. Извиняюсь, но нужно этот вопрос задать бывшему хозяину авто как я понимаю это была автоледи с длинными ногтями.
Cars Experience Communities Read most popular. DanStrong last online more than a month ago. Prev Когда увидел новые цены на страховку… Next Подключение камеры заднего вида. Comments 5 Only registered users can participate in discussions. Sign Up Login with. А что вы делали что так кнопки облезли? Да уж, царапки однако.
Руководство пользователя
Прилагаемая к руководству по Форд Фокус 2 документация на автомагнитолу содержит основные советы по эксплуатации:
- включение и выключение головного устройства производится отдельной кнопкой, встроенный таймер обеспечивает подачу питания в течение часа после отключения зажигания;
- отображение даты и времени выполняется нажатием на кнопку Clock;
- изменение громкости звука производится поворотом регулятора;
- для корректировки тональности или баланса требуется активировать режим при помощи кнопок Bass/Tre или Fade/Bal;
- для начала и окончания телефонного разговора имеется отдельная клавиша, отмеченная значком трубки.
Меняем магнитолу
Китайская магнитола с USB-гнездом на передней панели.
Хотя есть довольно соблазнительные предложения от братьев-китайцев. Конечно, качество магнитолы будет, мягко говоря, средненькое, зато многие модели, предлагаемые на замену 6000cd, предлагают и USB-разъем, в который можно включить флешку, и ж/к дисплей, к которому подключается камера заднего вида, и поддержку телефона, и навигатор, и многие другие прелести.
Один из вариантов!
Если новая магнитола адаптирована именно к Фокусу второго поколения, то будут работать и кнопки управления на руле . Кстати, на азиатских версиях второго Фокуса USB-разьем и AUX предусмотрены.
Аналоги
Аналог 6000cd из КНР под названием CD-1053 поставляется с кабелем USB, более того, в комплекте идёт замена заглушки для панели управления климатом, в которой установлен сигнальный светодиод и само USB-гнездо. Магнитола может читать флешки объёмом до 32 Гб.
Схема подключения магнитолы ford 6000cd
Смотреть все результаты поиска на сервисе Яндекс.Картинки.
Распиновка разъемов штатных автомагнитол устанавливаемых на Ford. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы. 6 — Ant или ANT+ или AutoAnt или ASTKRAS.RU = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда). 7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона. 8 — GALA или GAL = Вход датчика скорости.
Отзыв владельца Ford Fusion — автозвук. Блиииинннн, люди, забыл про эти видео. Делал их раньше июля г. поэтому немного нарушу хронологию рассказа про то, что делал в машине:(1. Как снять магнитолу и сделать AUX. ASTKRAS.RU?v=XyFdPlUdeks Кабель желательно экранированный. Обычно у людей возникают помехи или наводки. Пробл Ford Fusion Off-Road Edition › Бортжурнал › Магнитола cd: AUX, разборка, подключение отдельно. SAnat96 был 1 час назад. Блиииинннн, люди, забыл про эти видео. Делал их раньше июля г. поэтому немного нарушу хронологию рассказа про то, что делал в машине:(1. Как снять магнитолу и сделать AUX. Кабель желательно экранированный.
Так, с их помощью в салоне автомобиля станет уютнее, в результате чего настроение водителя значительно улучшится. Итак, при помощи изоленты, или скотча, или чего угодно другого делаем вот такую штуку. Все о двигателе 1,6 л. Советуем не экспериментировать и всегда прибегать к помощи знающего специалиста.
Руководство пользователя
В прилагаемом документе к машине, магнитола форд 6000 CD полностью описана, а инструкция позволяет узнать о следующих характеристиках:
- отдельная кнопка для включения/выключения основного устройства;
- встроенным таймером подается питание на протяжении 60 минут после полного выключения машины;
- Clock отображает дату и время;
- поворот регулятора позволяет изменить громкость;
- корректируется уровень баланса и тональности активным режимом посредством кнопки Bass/Tre или Fade/Bal;
- телефонные звонки можно принимать при помощи кнопки с изображением трубки.
Как включить блютуз
Для включения/отключения системы Bluetooth на устройстве 6000 CD необходимо выполнить следующее:
- зайти в Menu;
- в Menu нажать правая кнопка мыши позволяет вывести навигацию по разделам;
- нажимать Menu до появления надписи BT ON или BT OFF.
У некоторых машин нет блока громкоговорителя. Если активировать блютуз, то смартфон не распознает основное устройство. Проверка присутствия модуля коммутации возможна только при компьютерном диагностировании машины. Блок блютуз-связи используется для разговоров по телефону, при этом отсутствует возможность трансляции музыкальных композиций
Важно отметить, что поддержки русского языка нет
Подключение телефона к магнитоле на Форд Фокус 2 через блютуз
Чтобы подключить телефон к стандартной магнитоле 6000 сд достаточно модуль и провода USB/ Необходимо также приобрести Bluetooth-адаптер, подключающийся к устройству. К нему же можно будет подсоединить смартфон и другие гаджеты с возможностью воспроизведения музыки. Чтобы подключить адаптер, необходимо снять переднюю панель:
Данные контакты требуются для подключения адаптера следующим образом:
Вынимается магнитола из гнезда и подключаются адаптерные провода к обратной контактной стороне в соответствии со схемой.
Теперь нужно найти питание для адаптера, имеющего номинал 5 В. Преимущественно, он берется с основного конденсатора с середины платы
Важно не перепутать полярность. Достаточно произвести активацию устройства, и при грамотной сборке можно подключать телефон
Как подключить флешку
У головного устройства 6000 CD на рестайлинге форд фокуса нет заводского USB, позволяющее подключить флешку или другие внешние накопители. Можно самостоятельно подсоединить конвертер сигнала. Некоторыми владельцами коммутируется декодер файлов MP3.
Питательную колодку нужно подключить к сети машины с использованием дополнительного стабилизирующего устройства. Это поможет понизить параметры напряжения до 9 В. Остальные провода нужно подключить к штекеру на корпусе оборудования. Порт выводится в элемент пластика на консоли по центу или на кнопочные заглушки.
Как подключить AUX
Разъем AUX позволяет включать музыку от внешнего источника. Для подключения требуется обычный штекер для наушников с диаметром 3,5 мм. Прослушивание возможно при переводе основного устройства в нужный режим посредством кнопки.
Прежде чем использовать «аукс» повышается уровень громкости посредством регулятора, который расположен на внешней панели. Это позволит понизить воздействие помех, которые появляются от электроцепи машины.
Контролировать громкость тембра можно при помощи регулирующих поворотных ручек на оборудовании. Переключаются треки, приостанавливаются и воспроизводятся при помощи нажатия на клавиши внешнего проигрывателя. Некоторые Форд с головным устройством 6000 CD не имеют заводского AUX, но он легко монтируется своими силами.
Процедура заключается в следующем:
- Покупается шнур для соединения, имеющий 3,5 мм разъем.
- Снимается корпус, при этом боковины сжимаются. Фиксаторы можно снять при помощи пластин из металла. Устанавливается в 4 паза, имеющиеся с передней стороны оборудования. Рабочие стороны немного подрезаны.
- При вынимании магнитолы необходимо отключить все провода.
- Подсоединяются порта AUX к контактам и выводятся в ящик.
- Теперь осталось установить снятые элементы и проверить работу разъема.
Меняем магнитолу
Китайская магнитола с USB-гнездом на передней панели.
Хотя есть довольно соблазнительные предложения от братьев-китайцев. Конечно, качество магнитолы будет, мягко говоря, средненькое, зато многие модели, предлагаемые на замену 6000cd, предлагают и USB-разъем, в который можно включить флешку, и ж/к дисплей, к которому подключается камера заднего вида, и поддержку телефона, и навигатор, и многие другие прелести.
Один из вариантов!
Если новая магнитола адаптирована именно к Фокусу второго поколения, то будут работать и кнопки управления на руле . Кстати, на азиатских версиях второго Фокуса USB-разьем и AUX предусмотрены.
Аналоги
Аналог 6000cd из КНР под названием CD-1053 поставляется с кабелем USB, более того, в комплекте идёт замена заглушки для панели управления климатом, в которой установлен сигнальный светодиод и само USB-гнездо. Магнитола может читать флешки объёмом до 32 Гб.
Руководство пользователя
Прилагаемая к руководству по Форд Фокус 2 документация на автомагнитолу содержит основные советы по эксплуатации:
- включение и выключение головного устройства производится отдельной кнопкой, встроенный таймер обеспечивает подачу питания в течение часа после отключения зажигания;
- отображение даты и времени выполняется нажатием на кнопку Clock;
- изменение громкости звука производится поворотом регулятора;
- для корректировки тональности или баланса требуется активировать режим при помощи кнопок Bass/Tre или Fade/Bal;
- для начала и окончания телефонного разговора имеется отдельная клавиша, отмеченная значком трубки.
Как включить Блютуз
Чтобы выключить или включить Блютуз на устройстве 6000CD, требуется:
- Войти в режим настройки путем нажатия на кнопку Menu.
- Нажать на правую клавишу навигации по разделам.
- Последовательно воздействовать на кнопку Menu, пока на дисплее не отобразится текстовая надпись BT ON или BT OFF. Затем необходимо переключить функцию в желаемое состояние.
Дизайн и функции
Основное устройство на форд 6000 CD на ранних моделях имела прямоугольную форму. За счет постоянных изменений интерьера машин был изменен и внешний облик фронтальной панели. Так, у нее рамка более закругленная, а грани стали мягче.
Чтобы защиты устройства от кражи применяют специализированную цифровую кодировку, передающуюся владельцу вместе с комплектом документов. Возможно установить модуль на Ford управления автомагнитолой 6000 CD для пассажиров на заднем сидении, а также подрулевой джойстик. Хорошо подходит для форд фьюжн устройство Sony.
Если говорить о функциях устройства, то они следующие:
- часы и календарь;
- возможность раздельной частотной настройки;
- 3-х диапазонная настройка приемника для радио с памятью;
- прием дорожных данных RDS с транслированием сообщений через громкоговоритель;
- воспроизведение CD-дисков;
- ускоренная прокрутка музыки;
- установка повтора трека и случайного порядка;
- штатный декодер сжатых треков в MP3;
- отображение текста;
- возможность подключения устройств посредством AUX.
Где находится AUX выход и как подключить разъём в Форд Фокус 2
Автомобиль: Форд Фокус 2. Спрашивает: Абраменко Никита. Суть вопроса: Подключение aux на Форд Фокус 2
Подскажите, пожалуйста, как подключается разъем aux на Форд Фокус 2?
В ФФ2 устанавливается только CD-магнитола, которая может иметь разные модификации. Тут всё будет зависеть от года выпуска самого автомобиля. Но также на этой магнитоле может быть разъем AUX с кнопкой или может и не быть его. Потребуется такой разъем для подсоединения внешнего устройства к магнитоле.
Магнитола с AUX разъемом.
Если нужно будет установить такой разъем, то сделать это можно и самостоятельно. Если в машине уже есть такой выход, то находится он возле прикуривателя. Может быть, что к тому месту просто подведены провода от магнитолы, а самого разъёма нет.
Процесс:
Купить разъем (1310208).
AUX разъем.
Открыть бардачок. Для этого надо открутить корпус. Держится он на 4 саморезах.
Откручиваем корпус бардачка.
- Извлечь бардачок и вынуть провода. Выбрать надо тот, который расположен возле металлического кронштейна. Обычно он обмотан скотчем. Из под железного опоры (слева наверху на фото) вытаскиваем обмотку проводов, откручиваем изоленту и вытаскиваем 4-пиновый провод.
К этому проводу стоит подключить разъем AUX.
Подключаем AUX разъем.
На этом работа завершена. Такой разъем можно поместить в любое удобное место на панели или в салоне авто.
Выводим AUX порт под панель кондиционера.
- Сборка производится в обратной последовательности.
Установка AUX, лайт версия! —
Я немного упростил установку AUX к штатному штекеру! Так как чем больше разъемов и соединений, тем хуже качество звука! И так преступаем…
откручиваем 7 болтов крепления вещевого ящика и вынимаем его…
я не стал заморачиваться и нахрен отрезал штекер)))
берем обычный AUX провод (длину сами выбирайте, смотря куда будете выводить провод)…
защитные экраны отделяем и аккуратно скручиваем…
сами провода тоже зачищаем и скручиваем…
предварительно подготавливаем термо кембрики…
защитные экраны скручиваем друг с другом…
вернемся в бардачок, там так же отрезанные от колодки провода зачищаем…
тут вышел косяк))) забыл сфоткать что с чем соединил и с красными кембриками погорячился (маленькие оказались)! черный провод из бардачка соединяем с защитным экраном провода AUX, остальные 2 провода без разницы как соедините…
одеваем последний кембрик, и все готово)))
вывел пока отсюда, шуруповерт дома забыл, лень было идти)))
АвтомобилиFOCUS 2 оснащались штатной магнитолой размера 2 DIN. Часть машин, имеющих базовую комплектацию, имели только подготовку под установку акустического оборудования. При проведении самостоятельного ремонта или установке дополнительных устройств вLADA столкнется с проблемой: как снять магнитолу с Ford FOCUS 2. Знание основных методик демонтажа и особенностей крепления головного устройства позволяет ускорить процедуру обслуживания и снижает риск повреждения электрических цепей транспортного средства.
Меняем магнитолу
Китайская магнитола с USB-гнездом на передней панели.
Хотя есть довольно соблазнительные предложения от братьев-китайцев. Конечно, качество магнитолы будет, мягко говоря, средненькое, зато многие модели, предлагаемые на замену 6000cd, предлагают и USB-разъем, в который можно включить флешку, и ж/к дисплей, к которому подключается камера заднего вида, и поддержку телефона, и навигатор, и многие другие прелести.
Один из вариантов!
Если новая магнитола адаптирована именно к Фокусу второго поколения, то будут работать и кнопки управления на руле . Кстати, на азиатских версиях второго Фокуса USB-разьем и AUX предусмотрены.
Аналоги
Аналог 6000cd из КНР под названием CD-1053 поставляется с кабелем USB, более того, в комплекте идёт замена заглушки для панели управления климатом, в которой установлен сигнальный светодиод и само USB-гнездо. Магнитола может читать флешки объёмом до 32 Гб.
Ford Focus Sedan › Logbook › AUX в заводскую магнитолу Ford 6000CD
С данной проблемой сталкиваются все владельцы фордов, магнитофон читает только CD диск и радио… И вроде на магнитологе есть кнопка AUX, но выхода под него нигде нету… Со временем меня начала нагнетать такая ситуация и я начал поиски информации в интернете, и о чудо, оказалось все не так печально как я думал! Итак нам необходимо: 1. Разъем AUX. Едим в экзист и заказываем там заводской разъем AUX номер 1310208, стоит буквально 200 рублей! 2. Два шнурка джека 3.5 кажется, спаиваем и делаем из двух один чтоб с обоих концов был джек 3,5. (на фото не смотрите мое, то я спаял шнурок из того что было, удлинитель 3,5 — 3 пиновый и шнурок из под гарнитуры телефонной белый 3,5 — 4 пиновый) 3. Ну и отвертка звездочка чтоб болты открутить бордачка. Кстати если делать все кривыми руками можно остаться без охлаждаемого бордачка! я по этому поводу не напрягался, ибо мне он не нужен, ну а если применить русскую смекалку то и с ним можно что-нить придумать)
Начинаем работы. 1. Откручиваем 7 болтов на бордачке, звездочкой, 4 сверху и 3 снизу под заглушками. 2. Немного применив силу вытаскиваем бордачек на себя, он будет сопротивляться ибо будет держаться на двухстороннем скотче на патрубках охлаждения. Тут немного остановимся, сняв бордачек надо вынуть внутрь обе заглушки, чтоб потом, когда поставим его на место, воткнуть их обратно. 3. Немного нагнувшись мы вытаскиваем фишку разъема AUX, она должна быть привязана скотчем и спрятана за железным eголком, прям посередине. Ищите и найдете, только должен быть именно такой как на фото, не перепутайте с разъемом отключения подушек безопасности. 4. Подключаем заранее купленный разъем AUX, в него вставляем заранее сделанный шнурок с двумя джеками. 5. Скажу сказу что у меня порван чехол на рычаге переключения коробки передач, поэтому и получилось легко так и далеко вывести шнукок пряз за сиденье, но можете вывести и просто в ноги пассажира, или же оставить его в бордачке! 6. Ставим на место бордачек, включаем AUX на магнитоле, подключаем телефон и наслаждаемся музыкой! Всем спасибо)
Кстати небольшой бонус этой конструкции) Когда телефон подключен и играет через него музыка на магнитофоне, то система работает как хэндс фри:)
— Установка разъема AUX в ФФ2 — бортжурнал Ford Focus Sedan II NeMka :p 2006 года на DRIVE2
Всем доброго времени суток! )Решил установить в стандартную магнитолу AUX разъем. Раскрутив бардачок обнаружил заветный 4х пиной штекер под AUX, находиться в верху под металической железкой скрученный черной изолентой, который офицалы пытаются впарить за отдельные деньги.
Купил оригинальный разъем AUX, потратив меньше 300 рублей.
Финис код 1310208
Далее взялся за подготовку барадачка под этот разъем. Взяв разъем, штангель, вымерив все приступил к сверлению бардачка. Все получилось прекрасно. Но для большей надежности и долговечности разъема, я взял кусок пластмасы и просверлил еще такое же отверстие и в него то я и вставил разъем AUX, далее я приклеил с обратной стороны бардачка разъем и прекрутил двуми маленьки саморезами. Теперь разъем сидит как влитой, просто намертво.
Разъем разместил там, где вы его видите. Для удобства, что бы можно было спокойно закрывать бардачок и не бояться, что сломается провод AUXса или сам разъем AUX.
Цена вопроса: 300 ₽
Установка магнитолы Форд Фокус — пошаговое руководство
Мой Ford Focus был напрочь лишен какого-либо аудиоустройства, и после его приобретения я сразу решил исправить эту несправедливость. Как видно на фото вместо нее у меня заглушка черного цвета.
1. Первым делом необходимо снять эту черную заглушку, для этого необходимо отжать ее фиксаторы.
2. После того как вы ее демонтируете у вас образуется ниша для магнитолы.
3
Прежде чем установить магнитолу, обратите внимание на разъем подключения. Лично я бы советовал для удобства и эстетики использовать при подключении переходник стандарта: Ford Focus 2 ISO, на фото вы можете увидеть как он выглядит
4. Когда установка магнитолы будет закончена, зафиксируйте этот разъем, используя штатный зажим.
5. Провода под динамики — четыре двойных провода, пятый провод – регулятор напряжения, он проходит от подсветки приборной панели к контакту подсветки магнитолы. В некоторых «Фокусах» его нет.
6. Подключив магнитолу по схеме, которая приведена ниже, мне удалось получить хорошую яркость подсветки днем и нормальную умеренную ночью.
