Замена передних пружин, амортизаторов и стоек стабилизатора Форд Фокус 1
Износ амортизаторов, который выражается в наличии подтеков масла на корпусе амортизаторной стойки, увеличившейся раскачке при проезде «лежачих полицейских», ухудшившейся управляемости при движении на больших скоростях.
2. Усадка или поломка пружин выражается в уменьшении клиренса автомобиля. В случае поломки одной из пружин наблюдается уменьшение зазора между колесом и колесной аркой со стороны сломанной пружины.
Необходимый инструмент: накидные ключи S18, S13, S15, бита Т40, стяжки для пружин, головка S32 c длинным воротком, молоток. Так же для удобства работы желательны тиски.
Стяжки для пружин.
Устанавливаем автомобиль на ровной поверхности, включаем заднюю или первую передачу и ставим его на «ручник». Головкой S32 с длинным воротком откручиваем на 0,5-1 оборот гайку ступицы (большая гайка, расположенная в центре колеса). Ослабляем крепление колесных гаек, поддомкрачиваем колесо и снимаем его. Отворачиваем до конца гайку хвостовика ШРУСа и откладываем ее в сторону.
Очищаем от грязи место крепления стойки стабилизатора к амортизаторной стойке.
Ключом S15 отворачиваем гайку крепления стойки стабилизатора, удерживая резьбовую часть стойки от проворачивания битой Т40. Выводим ее из крепежной проушины в амортизаторной стойке.
Если требуется замена стойки стабилизатора — проделываем аналогичные действия с другим ее концом, который прикреплен к стабилизатору.
Накидным ключом S18 ослабляем гайку штока амортизатора, удерживая шток от проворачивания с помощью биты Т40.
Отворачиваем болт крепления амортизаторной стойки к поворотному кулаку, вынимаем его.
Вынимаем тормозной шланг из проушины на амортизаторной стойке.

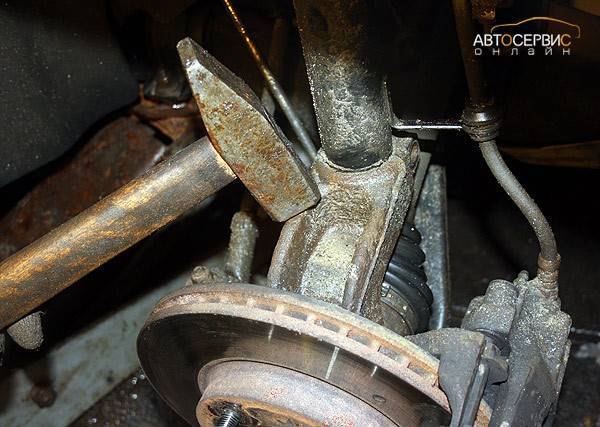

Несильными постукиваниями молотка по поворотному кулаку выводим амортизаторную стойку из отверстия в кулаке.
Удерживая рукой стойку от падения вниз, ключом S13 откручиваем 3 гайки крепления стойки к кузову.
Вынимаем стойку и устанавливаем ее в тиски (будьте аккуратны, не сжимайте сильно губки тисков — можно повредить корпус стойки в нижней части). Устанавливаем на пружину стяжки и сжимаем ее до того момента, пока она не будет без особых усилий проворачиваться вокруг оси руками.
Отворачиваем гайку крепления штока амортизатора.
Снимаем со стойки опору амортизатора с подшипником, верхнюю опору пружины, буфер отбоя, пыльник штока.
- буфер отбоя
- пыльник штока
- верхняя опора пружины
- верхняя опора амортизатора
- гайка штока амортизатора
Раскладываем, запоминая порядок снятия (на фото пронумеровано в порядке сборки). Если вы меняете пружину на новую, то необходимо снять стяжки со старой пружины и стянуть ими новую до той же длины. Если меняете амортизаторную стойку — перед установкой крайне желательно сжать пару раз шток до упора, что бы проверить ее работоспособность — шток должен утапливаться со значительным усилием.
Устанавливаем новую амортизаторную стойку в тиски аналогичным образом. На шток амортизатора надеваем буфер отбоя надписью TOP вверх, надеваем пыльник штока амортизатора. Нижний конец пыльника необходимо натянуть на пластиковую накладку на амортизаторной стойке, в месте выхода штока из корпуса стойки. Устанавливаем новую пружину, верхнюю опору пружины, верхнюю опору амортизатора.
Закручиваем новую гайку штока амортизатора. Снимаем стяжки с пружины, вставляем собранную амортизаторную стойку в арку колеса. Наживляем 3 верхних гайки крепления опоры стойки к кузову, после чего вставляем нижний конец амортизаторной стойки в отверстие поворотного кулака, следя за тем, что бы в процессе работы тормозной шланг не натягивался слишком сильно.
Затягиваем 3 верхние гайки крепления опоры стойки.
Если его нет — затягиваем при вывешенном колесе до тех пор, пока оно не начнет проворачиваться, окончательную затяжку производим уже после снятия машины с домкрата.
Перекатывать автомобиль с незатянутой гайкой нельзя — это может привести к повреждению подшипника ступицы!
Процесс замены втулок
Нередко в замене нуждается не вся стойка заднего стабилизатора, а только ее втулка, которая имеет сильный люфт при использовании. Происходит это из-за износа резины из-за трения о металл или попадания химических реагентов с дорог.
Несмотря на то, что втулка является частью стоек, ее износ так же отрицательно повлияет на управляемость машины.
Замена предполагает частичное снятие стойки. Для этого необходимо получить доступ к скобам. Чтобы добиться этого подобает выполнить следующие действия:
- демонтировать колесо;
- открутить стойку;
- выполнить снятие наконечника рулевой тяги;
- снять скобу (открутить 2 болта).
После выполнения таких действий можно легко и быстро снять старую втулку и на ее место установить новую.
2 TRW
Гигант в сфере производства деталей на широкий рынок, поскольку затрагивает и аэрокосмическую, и военную отрасли. Имеет действующие контракты с несколькими производителями автомобилей о поставке и выпуске большой номенклатуры изделий. Что до деталей ходовой части, то продукция очень редко попадает на вторичный рынок. Найти оригинальные стойки стабилизатора от TRW где-нибудь в торговых рядах проблематично, хотя они того стоят. Основная же их масса отгружается на склады официальных дилеров или попадает прямиком на конвейер.
До вторички доходят только восстановленные детали или грубый контрафакт, рассыпающийся уже на первых порах применения. Но определить фальсификат можно, и в первую очередь следует тщательно выбирать поставщика – если официальный представитель дорожит своим имиджем (а это очень легко заметить), то стойки стабилизатора от фирмы TRW у него будут исключительно оригинального происхождения. Несмотря на высокую популярность и великолепное качество, цена на продукцию достаточно демократичная, что и было отмечено потребителем.
Процесс снятия стоек стабилизаторов
После приобретения нового элемента необходимо выяснить, как произвести демонтаж старого. Вся процедура не занимает много времени. Произвести ее можно самостоятельно или обратиться за помощью к специалистам на станциях технического обслуживания.
Чтобы снять стойку необходимо выполнить несколько шагов:
- Поместить автомобиль над ямой и поднять заднюю часть при помощи домкрата (предварительно затянуть ручной тормоз). Для обеспечения повышенной безопасности под транспорт рекомендует подложить подпор, а под колеса противооткатные упоры, так как машина имеет значительный вес. Такие действия исключают скатывание.
- Снять колеса.
- Нанести при необходимости на железные крепления WD-40 (произойдет очищение от грязи и закисления).
- Открутить крепление стойки при помощи ключа на 15.
Процедура занимает не продолжительное время, особенно если на Ford Focus 2 установлены стойки типа Г.
Инструкция по замене задней стойки стабилизатора
Благодаря дальновидности конструкторов Форд Фокус 2, все операции по замене задней стойки стабилизатора в точности такие же, как и в случае с передней стойкой. Принцип разборки точно такой же – гайки крепления стойки стабилизатора откручиваем также при помощи накидного ключа и шестигранника. Однако имеется и небольшая особенность, демонтаж необходимо начинать со снятия верхней гайки, поскольку сама тяга стабилизатора съедет вместе со стабилизатором вниз. В таком случае не нужно поджимать стабилизатор назад вверх для удобного освобождения стойки.
Для того, чтобы максимально продлить срок службы стоек стабилизатора, да и всей ходовой в общем, необходимо придерживаться умеренного стиля вождения и быть максимально аккуратным на отечественных дорогах.
Замена задних стоек стабилизатора Форд Фокус 2: изучаем суть
Одной из причин стука в задней подвеске могут быть стойки стабилизатора Форд Фокус 2. Добраться к ним и проверить отнюдь не сложно, так же легко их поменять, если обнаружится люфт. Замена задних стоек стабилизатора Форд Фокус 2 своими руками не составит большего труда.
Причины и признаки выхода из строя задних стоек стабилизатора
Старая и новая задняя стойка стабилизатора.
Чтобы определить, что стойки стабилизатора требуют замены необходимо знать признаки возникновения неисправности, а также причины.
Для диагностики неисправности стоит только загнать машину на яму и подёргать за стойку. Если деталь неисправна будет слышен стук и присутствовать люфт.
Итак, рассмотрим, основные признаки неисправности стоек стабилизатора Форд Фокус 2:
- Потеря устойчивости на дорожном покрытии. В данном случае даже на ровной дороге транспортное средство начинает носить, особенно заднюю часть.
- В задней части подвески слышен четкий стук.
- Автомобиль будет качать в стороны при поворотах.
Стук или шумная работа двигателя
Давайте, обо всем по порядку Грубая работа хоть какого мотора Форд Фокус с пробегом, в особенности при прохладном пуске, цокот компенсаторов, толкателей, клапанов — это конструктивная особенность машины. Цепные движки объемом в 1.8 и 2.0 литра работают еще грубее из-за цепи, но не намного.
И без того сильный, по отношению ко многим другим иномаркам, грохот мотора Форд Фокус может стать еще грубее и от «не того топлива». Кстати, верный бензин для Форд Фокус 2 отыскиваете тут. Правильная замена стойки стабилизатора на Форд Фокус.
Машина может грохотать и полностью нормально работать годами, другое дело, когда шум появился от неисправности, но углубляться в это не будем.
Износ стоек стабилизатора Ford Focus 2: последствия
Последствия эксплуатации транспортного средства с высоким уровнем износа стоек приводят к опасным ситуациям. Порванный пыльник приведет к появлению загрязнения на элементах, защитная функция стоек будет нарушена. В результате контакта металла с водой происходит химическая реакция, приводящая к коррозии.
Если пренебречь данными проблемами, то транспортное средство в момент движения может опрокинуться. Автомобиль потеряет сцепление с проезжей частью. Не исключено, что из-за проблем с задними стойками транспорт может самопроизвольно сменить траекторию движения при наезде на неровность.
При этом вред будет нанесен не только автомобилю, но так же и другим участникам движения. Не редко такие аварийные ситуации приводят к гибели людей.
Стук в передней подвеске и рулевой
Сначала необходимо проверить цепочку соединения и крепления фронтального стабилизатора:
- Стойка стабилизатора
- Стабилизатор
- Хомут крепления втулки стабилизатора
- Втулка стабилизатора
- Расходный материал — стойки стабилизатора. Форд Фокус что есть возможность неплохо восстанавливать передние стойки стабилизатора. Конченные стойки могут вообщем не иметь свободного хода при обыкновенной диагностике ходовой руками и монтажкой, как было у меня. Но, когда я их снял и проверил — они трупы. Стук впереди справа и слева на Форд Фокус 2 быстрее сначала может быть из-за их, их замена и выбор, как фронтальных, так и задних, смотрим тут.
Как проверить стойки стабилизатора самостоятельно
Существует несколько способов проверки стоек, по которым вы сможете определить неисправность.
Способ 1
Необходимо поддомкратить автомобиль, откручиваем колесо в зависимости от стороны подозрения стойки. Откручиваем верхнюю часть стойки. Вынимаем стойку из посадочного места и проверим ее люфт и вращение. Обе «косточки» должны вращаться с небольшим усилием и не люфтить. Если хотя бы одна из сторон свободно крутится, стойку стабилизатора необходимо заменить.
Способ 2
Этот способ гораздо проще первого, но первый надежней. Ставим автомобиль на ровную поверхность и просим друга или помощника покачать автомобиль в стороны, а сами нащупаем стойку стабилизатора. Необходимо проверить верхний и нижний шарниры стойки при раскачивании автомобиля. Если они люфтят или свободно крутится, это можно сразу почувствовать.
Какие лучше стойки стабилизатора на Форд Фокус 2
Не многие автомобилисты умеют выбирать запасные части к своему автомобилю. Так, к подбору передних стоек стабилизаторов на Форд Фокус 2 стоит отнестись с особой внимательностью, поскольку от качества изделия будет зависеть, насколько транспортное средство будет устойчивое на дорогах.
Немного теории о стойках стабилизатора
Процесс замены передних стоек стабилизатора.
Перед тем, как перейти непосредственно к процессу подбора передних стоек стабилизатора необходимо понимать месторасположение детали в передней подвеске и места крепления.
На Форд Фокус 2, что правая, что левая деталь – одинаковые.
Схема передней подвески Форд Фокус 2
Итак, перейдем к рассмотрению разрезной схемы передней подвески второго Фокуса:
Схема передней подвески.
Расшифруем обозначение деталей указанных на схеме:
- Штанга переднего стабилизатора
- Стойка переднего стабилизатора
- Втулка переднего стабилизатора
- Скоба втулки
- Подрамник
- Передний рычаг
Подбор стоек стабилизатора
Стойки стабилизатора Pilenga одни из самых дешёвых.
Конечно, завод изготовитель рекомендует покупать и устанавливать стойки стабилизатора только оригинального производства. Но, поскольку цена на аналоги намного ниже, то, как показывает практика, большинство автомобилистов выбирает именно второй вариант.
Перед тем, как перейти непосредственно к рассмотрению выбора стоек, стоит посмотреть, почему оригинальные стойки лучше аналогов:
- Более высокое качество изготовления.
- Из-за высокой меры контроля качества на заводе изготовителя, меньшая вероятность получить бракованную деталь.
- Если правильно подобран каталожный номер, то изделие идеально станет по посадочным креплениям.
К минусам стоит отнести высокую стоимость оригинальных деталей, по сравнению с аналогами.
Оригинал
Оригинальная передняя стойка стабилизатора.
1686594 – артикул оригинальной стойки стабилизатора передней подвески для Форд Фокус 2-го поколения. Средняя стоимость изделия составляет 1600 рублей.
Аналоги
Аналог оригинальной стойки стабилизатора.
Кроме оригинальной запасной части стоит указать аналоги, возможные к установке, с указанием рейтинга от 1 до 10 по качеству, где 10 – высшее качество.
Наименование производителя Артикул Стоимость в рублях Рейтинг качества
| 555 | SL1760 | 800 | 3 |
| ABS | 260413 | 500 | 4 |
| Blue Print | ADM58526 | 700 | 4 |
| Febest | 0523-004 | 600 | 8 |
| Febest | 2123-CA2F | 800 | 8 |
| Febi | 22408 | 800 | 8 |
| Kamoka | 9967760 | 400 | 8 |
| Lemforder | 29499 01 | 800 | 10 |
| Mapco | 59664HPS | 600 | 6 |
| Mapco | 59664HPS | 350 | 6 |
| Meyle | 716 060 0014/HD | 900 | 8 |
| Optimal | G7-1079 | 600 | 7 |
| Rts | 97-90609 | 800 | 6 |
| Jp Group | 1540400200 | 500 | 7 |
| TRW | JTS490 | 1700 | 10 |
| Sidem | 67760 | 600 | 5 |
| SWAG | 50 92 2408 | 1000 | 8 |
Выводы
Как видно, кроме оригинальных передних стоек стабилизатора на Форд Фокус 2, существует большой выбор аналогов, которые можно устанавливать на автомобиль
Стоит отдельное внимание обратить на рейтинг качества аналоговых запасных частей, предоставленный немецким независимым центом автоиндустрии
Виды изделия
Заводы, выпускающие автомобили Форд фокус 2 не рекомендуют экономить на таких деталях ходовой как задние детали стабилизатора. Кроме этого производить диагностику изделий следует в момент прохождения машиной технического осмотра.
Автовладелец должен знать не только, как поменять на форд фокус 2 задние стойки стабилизатора, но и какие изделия подобает выбрать. В авто магазинах представлен широкий перечень изделий, которые включают оригинальные продукты и их аналоги.
Оригинал
Отличие оригинальной продукции от аналога состоит в цене и качестве. В первом случаи стоимость стоек будет выше средней (более 5000 рублей). Однако высокое качество обеспечивает более длительный период эксплуатации.
Номер задней стойки стабилизатора от официальных производителей – 1500682.
Аналоги
Однако позволить приобрести себе дорогую деталь может не каждый автовладелец, поэтому рынок авто товаров представляет для своих клиентов множество компаний, выпускающих аналоги для Форд фокус 2. В число наиболее популярных входят следующие производители:
- Lemforder;
- Fenox;
- Delphi;
- Febest;
- Pilenga и т.д.
Ценовой сегмент задних стоек этих компаний составляет 600-1300 рублей.
Однако качество таких изделий вызывает сомнения у специалистов и опытных автовладельцев.
Замена Задних Стоек Стабилизатора Форд Фокус 1 ~ AUTOTEXNIKA.RU
Стойки стабилизаторов, представляют собой штанги U-образной формы, с концами изогнутыми под определённым углом.
Устройство фиксируется в 2-ух точках резиновыми втулками, и соединяются с амортизаторами и рычагами подвески. Изделие призвано понизить кузовной наклон Форд Фокус, повысив устойчивость тс в процессе выполнения манёвров.
Эксплуатация машины с неисправными компонентами, потенциально угрожает созданием аварийной ситуации.
Внимание! Укороченные стойки стабилизаторов, имеют винты, шаг резьбы и крепления совместимые с длинноватыми аналогами. Подтянув и поджав надлежащие составляющие, может быть, достигнуть взаимозаменяемости, но делать это категорически запрещено!. Первым признаком неисправности стоек стабилизаторов считается возникновение стука в момент движения по неровной поверхности
Нужно провести диагностику Форд Фокус, действуя по последующему методу:
Первым признаком неисправности стоек стабилизаторов считается возникновение стука в момент движения по неровной поверхности. Нужно провести диагностику Форд Фокус, действуя по последующему методу:
- установка под колёса противооткатных упоров и затягивание ручного тормоза;
- демонтаж колеса;
- установка тс на опору, дополняющую домкрат;
- откручивание болта, находящегося в районе верхнего наконечника;
- удаление гайки стойки стабилизатора с изъятием верхнего наконечника.
Внимание! Идентично снимается нижний наконечник. Получив доступ к детали нужно оценить состояние и в случае завышенного износа выполнить смену
Элемент фиксируется средством гаек на «15–17» к стабилизатору и амортизатору. За ранее закрепив палец шестигранником, во избежание прокручивания, следует произвести откручивание стойки
Получив доступ к детали нужно оценить состояние и в случае завышенного износа выполнить смену. Элемент фиксируется средством гаек на «15–17» к стабилизатору и амортизатору. За ранее закрепив палец шестигранником, во избежание прокручивания, следует произвести откручивание стойки.
Замена задних стабилизаторов форд фокус 1
Внимание! Деталь находится в повсевременно натянутом положении и освобождается средством приподнимания амортизатора при помощи поднятия расположенной снизу шаровой опоры домкратом. Ориентироваться в процессе откручивания нужно на положение пальцев, в момент их выравнивания произойдёт высвобождение элемента
Ориентироваться в процессе откручивания нужно на положение пальцев, в момент их выравнивания произойдёт высвобождение элемента.
Осуществляя смену стоек Форд Фокус использовать шестигранник не нужно, довольно затянуть крепёжные гайки, приложив среднее усилие.
Необходимость в проведении смены выявляют по наличию соответствующего износа, приводящего к появлению свободного хода. Поломка компонента вероятна, в случае разрыва пыльника, выполняющего защитную функцию.
Беспрерывное попадание грязищи и воды приводит к появлению коррозии, негативно влияющей на изделие. Если пренебречь процедурой смены стоек стабилизатора Форд Фокус, то произойдёт опрокидывание тс.
Выяснить о необходимости установки нового компонента может быть по соответствующему наклону машины во время поворотов. Утрата сцепления Форд с проезжей частью значительно увеличивает возможность ДТП.
Замена стойки стабилизатора на Ford Focus 2
Многие владельцы Форда Фокуса 2 сталкиваются с таким явлением, как сильный стук в ходовой части. При этом стучать может как в передней, так и в задней подвеске автомобиля. Такой стук может быть похожим на удары молота по днищу машины. Многие автовладельцы в таких случаях начинают паниковать и немедленно обращаться в сервис. Но весьма часто происходят курьезы, связанные с тем, что автомеханики, прощупав внимательно чуть ли не всю подвеску, выносят вердикт, что все по ходовой части в машине в порядке. Но стоит вам проехаться по дороге с небольшими неровностями, как снова появляется этот раздражающий стук. Так себя выдает стойка стабилизатора.
Многие автолюбители сами приходят к такому выводу методом исключения, когда после переборки всей ходовой части подозревать больше нечего, как стойку стабилизатора. Вот тогда возникает необходимость в ее замене.
Самыми основными причинами выхода этой запчасти со строя являются порванные пыльники или износ шарового пальца внутри корпуса шарнира, что сопровождается характерным люфтом, который можно увидеть на снятой стойке. На Форде Фокусе второго поколения заменить стойку стабилизатора несложно.
Поэтому эту работу можно выполнить самому, не обращаясь в сервис и экономя средства.
Необходимый инструмент
- Накидной ключ на 15 (или на 17, в зависимости от производителя запчасти).
- Шестигранный торцевой ключ на 5.
Замена стойки переднего стабилизатора
Итак, приступаем. Для начала ставим автомобиль на ручной тормоз, под задние колеса устанавливаем упоры, препятствующие скатыванию.
Поднимаем автомобиль с помощью домкрата и подставляем под лонжерон кузова страховочный подпорный предмет.
Это необходимо в целях безопасности, потому что для такой тяжелой иномарки, как Форд Фокус, недопустимо висеть на одном домкрате. Для удобства выполнения данной операции необходимо снять переднее колесо.
Процесс замены тяги стабилизатора в задней подвеске
Здесь нужно отметить практичность конструкторской мысли производителя Ford Focus 2. В технологии замены задней стойки все действия в точности повторяют процедуру ее замены в передней подвеске.
Такой же самый принцип: гайки крепления стоек стабилизатора откручиваем с помощью таких же накидного и шестигранного ключа. Существует маленькая особенность — начинать демонтаж следует с откручивания верхней гайки, потому что сама тяга стабилизатора сдвинется вместе со стабилизатором вниз.
В этом случае не нужно будет поджимать стабилизатор обратно вверх для удобства освобождения стойки.
Правильная замена стойки стабилизатора на Форд Фокус своими руками
10.01.2015 3 316
Необходимость замены стойки стабилизатора возникает после того, как в передней части автомобиля начинают появляться стуки, особенно во время езды по неровностям. В некоторых случаях обнаружить эту неисправность довольно сложно, и даже после тщательной проверки вы можете прийти к выводу, что у машины все в порядке.
Также случаются ситуации, когда автомобилисты «подозревают» совершенно другой элемент ходовой части: подшипники, втулки стабилизатора, проблемы с сайлентблоками, амортизаторы и т. д. Многие не согласятся и скажут, что проще всего обнаружить неисправность стоек стабилизатора — проверить их при помощи монтажки, если нет люфта — значит все в порядке. Но я позволю себе не согласиться, поскольку при проверке у меня, действительно, не было люфта, хотя причина заключалась именно в них.
Как заменить стойки стабилизатора на Ford Focus своими руками — пошаговая инструкция
1. Ставим машину на ручник, а под колеса устанавливаем противооткатные упоры.
2. Снимаем колесо с той стороны, с которой запланирована замена.
3. Устанавливаем под машину опору, работать на одном домкрате ОПАСНО ДЛЯ ЖИЗНИ.
4. Обеспечьте доступ к стойке стабилизатора.
5. Крепится стойка при помощи гайки на «15», иногда на «17», в нижней части к самому стабилизатору, а в верхней к амортизатору. Перед тем как приступить к откручиванию, советую зафиксировать палец при помощи шестигранника, в противном случае он может прокручиваться.
6. Точно также откручивается стойка стабилизатора и сверху.
7. Так как стойка стабилизатора находится в натянутом состоянии, освободить ее можно просто, приподняв амортизатор, например, путем поддомкрачивания нижней шаровой опоры. Во время откручивания следите за положением стабилизаторной стойки, ориентируясь по его пальцам, после их горизонтального выравнивания стойка должна освободиться.
8. Как выяснилось, причиной стука стала стойка стабилизатора, которая все же немного люфтила, судя по характерному износу, а вторая вышла из строя из-за разорванного пыльника.
Замена втулок: частный случай
Часто проблема кроется не в полном износе стоек, а в неисправности отдельно взятых компонентов. Так, если появляется люфт в работе втулки, то ее замена может полностью решить проблему стука при движении без замены самих стоек. Часто за износом втулки кроется трение резины о металл, попадание во втулку грязи, пыли и пр. Чтобы провести замену, потребуется частично освободить втулку. Сперва придется добраться до скоб. Сделать это можно последовательно, выполняя следующие операции:
- убрать колеса около той стойки, чью втулку собираетесь заменить;
- снять непосредственно стойку;
- при помощи ключа и отвертки снять наконечник рулевой тяги;
- открутить 2 болта и снять скобу, которая выполняет крепление втулки.
Если вы в точности будете следовать вышеприведенной инструкции, то сумеете поменять втулку без особых проблем.
