Какой предохранитель отвечает за прикуриватель на Форд Фокус 2

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Вариант подразумевает выполнение операции.

  1. Снять приборную панель. Обычно демонтируется вся консоль и крышка багажника.
  2. Подготовить 3 метра кабеля сечением 4 квадрата и отрезок провода для присоединения массы. Также потребуется выносное гнездо предохранителя и плавкую вставку на 20А.
  3. Через технологическое отверстие протянуть силовую жилу к аккумулятору и подпаять ее к плюсовой клемме.
  4. Отступив 30-40 см от АКБ сделать разрыв магистрали и впаять в нее гнездо предохранителя. Для надежности контакт следует поместить под термоусадку.
  5. Минусовую жилу следует посадить на винт в любом удобном месте.
  6. В салоне провести провода в посадочное отверстие прикуривателя.
  7. Лампу подсветки следует подключить к цепи внутреннего освещения салона.
  8. После обратной сборки консоли присоединить к проводке контакты для возможности подключения прикуривателя.
  9. Собрать все контакты и установить прикуриватель в свое гнездо.

Расположение предохранителей на Форд Фокус 2

Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.

Схема расположения предохранителей:

  • 36 — РСМ
  • 35 — предохранитель клапанов, РСМ
  • 34 — предохранитель катушки зажигания, форсунок
  • 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
  • 32 — предохранитель датчиков кислорода
  • 31 — предохранитель зарядки аккумулятора
  • 30 — предохранитель коробки передач, РСМ
  • 29 — предохранитель системы климат-контроля
  • 28 — управление свечой
  • 27 — компрессор кондиционера
  • 26 — коробка передач
  • 25 — предохранитель зажигания
  • 24 — предохранитель вспомогательного отопителя
  • 23 — предохранитель омывателя
  • 22 — предохранитель усилителя руля
  • 21 — предохранитель вспомогательного отопителя
  • 20 — звуковая сигнализация
  • 19 — предохранитель ABS
  • 18 — инвертирующий усилитель мощности
  • 17 — крыша
  • 16 — предохранитель левого обогревателя ветрового стекла
  • 15 — предохранитель вентилятора охлаждения двигателя
  • 14 — предохранитель правого обогревателя ветрового стекла
  • 13 — предохранитель стартера
  • 12 — реле зажигания
  • 11 — предохранитель стартера и приборов
  • 10 — вентилятор климат-контроля
  • 9 — предохранитель силового агрегата
  • 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
  • 7 — насос системы динамической стабилизации, антиблокировочная система
  • 6 — предохранитель свечей подогрева
  • 5 — предохранитель вспомогательного отопителя
  • 4 — блок предохранителей
  • 3 — блок предохранителей
  • 2 — предохранитель усилителя руля
  • 1 — предохранитель вентилятора охлаждения

В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.

Схема расположения предохранителей в салоне Форд Фокус:

  • 143 — предохранитель левого ближнего света
  • 142 — предохранитель правого ближнего света
  • 141 — электропривод зеркала заднего вида, габариты заднего хода
  • 140 — предохранитель левого дальнего света
  • 139 — предохранитель правого дальнего света
  • 138 — трансмиссия, акселератор, силовой агрегат
  • 136 — предохранители жиклеров и насоса омывателя
  • 135 — ночная подстветка
  • 134 — электрика водительской двери, центральный замок
  • 133 — электрика пассажирской двери, центральная система блокировки
  • 132 — стоп-сигнал
  • 131 — предохранитель заднего стеклоочистителя
  • 130 — не задействован
  • 129 — предохранитель очистителя ветрового стекла
  • 128 — не задействован
  • 127 — предохранитель стеклоподъемников
  • 126 — система управления без ключа
  • 125 — предохранитель правых габаритов
  • 124 — предохранитель левых габаритов
  • 123 — предохранитель обогрева зеркал
  • 122 — подушка безопасности
  • 121 — обогрев передних сидений
  • 120 — электрика задней правой двери
  • 119 — гнездо питания в багажнике
  • 118 — электрика задней левой двери
  • 117 — подсветка номера
  • 116 — предохранитель фар и противотуманных фар
  • 115 — внешнее освещение от генератора
  • 114 — иммобилайзер, питание от генератора
  • 113 — подфарники
  • 112 — предохранитель аудио-системы
  • 111 — топливный насос
  • 110 — переключение освещения от генератора (в дневное время)
  • 109 — дополнительное гнездо питания сзади, прикуриватель
  • 108 — система навигации, аудио-система
  • 107 — система бортовой диагностики, питание приборов от аккумулятора
  • 106 — система управления без ключа
  • 105 — предохранитель обогревателя заднего стекла
  • 104 — внутреннее освещение
  • 103 — внешнее освещение от аккумулятора
  • 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
  • 101 — привод крыши, привод водительского кресла, привод люка
  • 100 — питание электронных модулей от замка зажигания

Видео-инструкция по замене предохранителя на Форд Фокус 2:

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций. Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями

Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Замена прикуривателя на автомобиле Форд Фокус

Это устройство уже давно плотно вошло в обиход практически каждого водителя. Даже некурящие владельцы используют прикуриватель. В гнездо подключаются различные приборы. Среди самых распространенных:

  • видеорегистратор для фиксации движения;
  • зарядное устройство для телефона, ноутбука или планшета;
  • компрессор, накачивающий шины;
  • вентилятор, а также масса прочих девайсов.

О том, как снять прикуриватель своими руками с модели Форд Фокус 2, а затем провести ремонт устройства, рассказано в статье. Прибор может выйти из строя из-за возраста, интенсивной или неправильной эксплуатации, что чревато массой неудобств.

Причины поломки прикуривателя Форд Фокус 2

Прибор выходит из строя в разных случаях. Следствием поломки прикуривателя на Форд Фокус становится возраст авто или неправильная эксплуатация устройства, при которой срабатывает предохранитель. К распространенным болезням стоит отнести.

  1. Сгоревший предохранитель. В электрической цепи Форд Фокус 1-3 должна быть определенная сила тока. Из-за одновременного подключения нескольких приборов через разветвитель прикуривателя или мощного компрессора, показатель выходит за рамки. После этого перегорает самое слабое место цепи – предохранитель. Надо добраться до монтажного блока и поменять прикуриватель. Дорестайлинговый ФФ2 получил предохранитель на 20 ампер под номером 39. После рестайлинга изменилось наименование детали. Предохранитель имеет номер 109.
  2. Обрыв проводки. При солидном возрасте автомобиля Форд Фокус или вследствие неграмотных манипуляций с электрикой, провода прикуривателя могут коротнуть и выгореть или по самой цепи возникнет разрыв. Срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления.
  3. Поломка нагревающего элемента на Форд Фокус. Конструкция прибора проста. Внутри металлического патрона находится нихромовая спираль, которая способна разогреваться. Патрон вставляется в гнездо прикуривателя, находящееся в разных местах салона. При нажатии рукоятки происходит замыкание контактов, вследствие чего спираль начинает греться. После того, как нагрев достиг максимальной точки, срабатывает термореле, и прибор отщелкивается до первоначального положения. От частого использования спираль прикуривателя и предохранитель перегорают. Эта проблема решается заменой запчасти новой деталью.
  4. Плохой контакт. От возраста на усиках прибора могут появляться окислы или следы коррозии. Если прикуриватель модели Форд Фокус 2 перестал работать, то предварительно необходимо вытащить металлический патрон и проверить его контакты на наличие окислов. Рекомендовано зачистить контактные места. Перед проведением процедуры рекомендовано снять минусовую клемму с аккумуляторной батареи. Это отключит зажигание, исключит возможность короткого замыкания цепи.
  5. Поломка подсветки на Форд Фокус. Вокруг самого разъема светится лампа, помогающая отыскать гнездо прикуривателя в темноте. Она перегорает с возрастом. Чтобы отремонтировать поломку, необходимо снять подсветку и заменить лампу новой.

Ford Focus Sedan 2.0 / АКПП / R18 › Бортжурнал › Замена предохранителя прикуривателя Ford Focus 2

Как то раз отдыхал за городом и обратил внимание, что колесо одно начало немного спускать. У знакомого с кем отдыхал, в авто был компрессор от прикуривателя

Компрессором по-пользовался, колесо подкачал, отключил компрессор и отдал. Когда решил воспользоваться в следующий раз прикуривателем, он у меня больше не заработал.

Логично предположить, что виновником не работающего прикуривателя является предохранитель, по крайней мере ремонт этой неисправности лучше начать с него, если виноват не пред, то тогда уже смотреть сам прикуриватель и электрическую цепь.Для замены какого либо предохранителя нам потребуются сами предохранители, пластиковые “кусачки” для того-что бы достать предохранитель (или пассатижи, я ими доставал, так как кусачек не было)

Сам монтажный блок находится под перчаточным ящиком в ногах у переднего пассажира. Для того что бы до него добраться нужно снять обшивку, делается это руками без использования инструмента, там пластиковые фиксаторы просто стягиваются и все. Далее выкручиваются руками два пластиковых фиксатора и вниз опускается сам монтажный блок салонных предохранителей. На сколько я понимаю на рестайле и дорестайле они разные.У меня дорестайл, но год выпуска автомобиля — 2008. Так что у меня оказался такой блок

Для того что бы понять какой предохранитель требует замены, необходимо воспользоваться книгой, в которой обозначается какой пред за что отвечает

А так же нужна расшифровка:№ 100 — 10А — Электронные модули (питание от замка зажигания)№ 101 — 20А — Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)№ 102 — 10А — Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления№ 103 — 10А — Внешние освещение (питание от аккумуляторной батареи)№ 104 — 10А — Освещение салона, система экономии электроэнергии№ 105 — 25А — Обогрев заднего стекла№ 106 — 20А — Система бесключевого доступа / запуска№ 107 — 10А — Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем№ 108 — 7,5А — Дополнительные функции комбинации приборов (аудиосистема и система навигации)№ 109 — 20А — Прикуриватель, задняя дополнительная розетка№ 110 — 10А — Дневные ходовые огни№ 111 — 15А — Топливный насос (бензиновые двигатели)№ 112 — 15А — Аудиосистема (питание от аккумуляторной батареи)№ 113 — 10А — Дневные ходовые огни№ 114 — 10А — Комбинация приборов (питание от замка зажигания), иммобилайзер№ 115 — 7,5А — Внешние освещение (питание от замка зажигания)№ 116 — 20А — Противотуманный свет№ 117 — 7,5А — Освещение номерного знака№ 118 — 20А — Модуль электрооборудования левой задней двери№ 119 — 15А — Розетка в багажном отделении№ 119 — 25А — Розетка в багажном отделении, разъем прицепа№ 120 — 20А — Модуль электрооборудования правой задней двери№ 121 — 20А — Подогрев передних сидений№ 122 — 10А — Подушки безопасности№ 123 — 7,5А — Обогрев зеркал№ 124 — 7,5А — Габаритный свет с левой стороны№ 125 — 7,5А — Габаритный свет с правой стороны№ 126 — 20А — Система бесключевого доступа / запуска№ 127 — 25А — Стеклоподъемники№ 128 — Не используется№ 129 — 20А — Стеклоочиститель№ 130 — Не используется№ 131 — 15А — Стеклоочиститель заднего стекла№ 132 — 15А — Лампы стоп-сигнала№ 133 — 25А — Модуль электрооборудования двери переднего пассажира, реле центрального замка№ 134 — 20А — Модуль электрооборудования двери водителя, центральный замок№ 135 — 20А — Дневные ходовые огни№ 136 — 15А — Стеклоомыватель, обогрев жиклеров стеклоомывателя№ 137 — 10А — Резервное питание противоугонной системы№ 138 — 10А — Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач№ 139 — 10А — Дальний сеет правой фары№ 140 — 10А — Дальний свет левой фары№ 141 — 10А — Лампы заднего хода, зеркала с электроприводом№ 142 — 15А — Ближний свет правой фары№ 143 — 15А — Ближний свет левой фары

Реле R1 Топливный насосРеле R2 Не используется

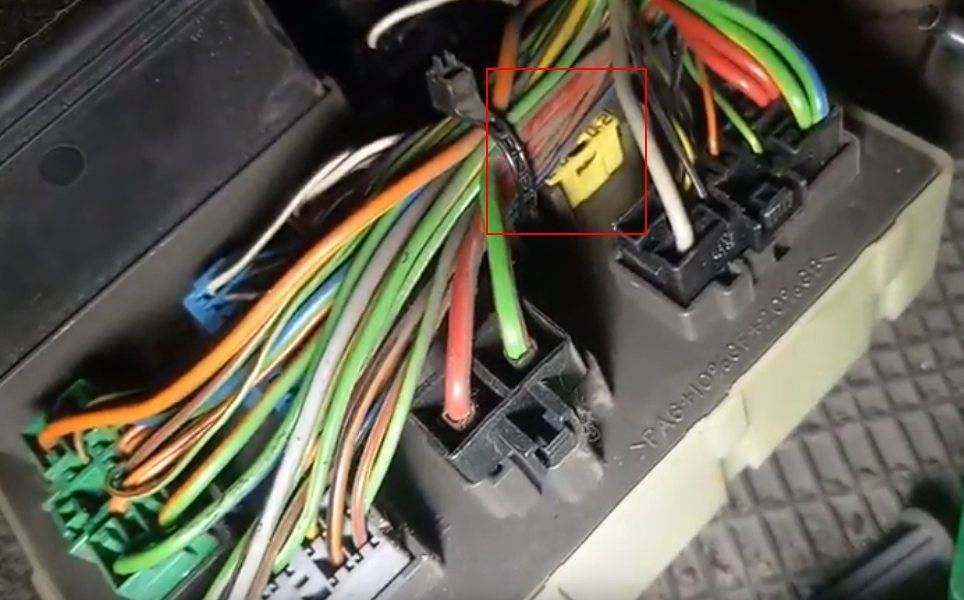

Тот который нам требуется заменить имеет номер 109. Находится во втором ряду снизу, самый левыйВыдергиваем его пассатижами аккуратно и смотрим на просвет

Устанавливаем новый предохранитель на место, все проверяем. Собираем в обратном порядке

К чему я рассказывал, про компрессор в самом начале? Так вот как я понимаю виновником сгоревшего предохранителя стал именно он. Видимо когда выключал компрессор, то он выдал скачек тока и сплавил предохранитель.Работа по замене элементарная, написал больше для себя, так как в статье присутствует схема расположения предохранителей и реле.Может тоже кому-либо будет полезно)

Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2

В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя.

Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто.

Нужно только знать, где находится предохранитель прикуривателя.


Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:

  • Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
  • Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
  • Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:
Номинал(А)Цвет изолятора
12345

  • 7,5
  • 10
  • 15
  • 20
  • 25
  • 30
  • 35
  • 40
  • 60
  • 70
  • 80
  • 100
чёрныйсерыйфиолетовыйрозовыйоранжево-жёлтый

  1. коричневый
  2. красный
  3. голубой
  4. жёлтый
  5. белый
  6. зелёный
  7. светло-фиолетовый
  8. оранжевый
  9. голубой
  10. коричневый
  11. светло-жёлтый
  12. сиреневый

На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором.

В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2.

Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

Местонахождение предохранителя прикуривателя


Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

Заглушить мотор Ford Focus и выключить зажигание.
Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки

В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом

Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене.

В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока.

Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

Вам также может понравиться

Блок в салоне

h2<dp>1,0,0,0,0–>

p, blockquote<dp>5,0,0,0,0–>

Он находится в панели приборов, со стороны водителя, за перчаточным ящиком либо защитной крышкой.

p, blockquote<dp>6,0,0,0,0–>

p, blockquote<dp>7,0,1,0,0–>

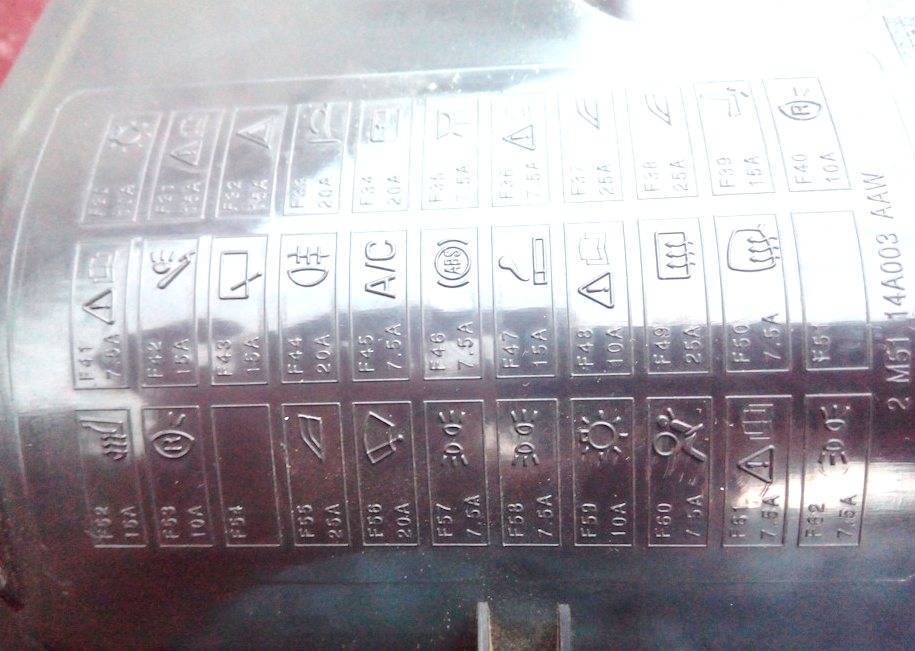

С обратной стороны которой будет нанесено актуальное назначение предохранителей для вашей модели.

p, blockquote<dp>8,0,0,0,0–>

p, blockquote<dp>9,0,0,0,0–>

Фото — схема

p, blockquote<dp>10,0,0,0,0–>

p, blockquote<dp>11,0,0,0,0–>

Описание предохранителей

p, blockquote<dp>12,0,0,0,0–>

3010А Выключатель наружного освещения 7,5 ABS-модуль
3115А Магнитола
3215А Указатели поворота 10А Выключатель света
3320А Звуковой сигнал, электропривод регулировки переднего сиденья, люк 15А Система аварийной сигнализации
3420А Люк, Звуковой сигнал
357,5А Лампы освещения салона, электропривод наружных зеркал заднего вида
367,5А Электронные блоки управления, комбинация приборов, блок управления кондиционером, аварийная сигнализация (’02-’04)
3725А Электро стеклоподъемники дверей с левой стороны
3825А Электро стеклоподъемники дверей с правой стороны
3915А Регулировка сидений 10А Свет заднего хода, автоматический привод
4010А Фонарь заднего хода, 25А Стеклоподъёмник, центральный замок
417,5А Магнитола (дополнительный)
4215А  Задние фонари (лампы сигнала торможения)
4315А Электро стеклоподъемники, очиститель стекла двери задка
4420А Противотуманные фары и фонари
457,5А Система кондиционирования воздуха, рециркуляция воздуха
467,5А Блок управления АБС 15А Прикуриватель
47 15А Прикуриватель 7,5А Парковочный свет (левый)
4810А Соединительная колодка диагностического разъема 7,5А Парковочный свет (правый)
4925А Обогрев заднего стекла/ стекла двери задка
507,5А Обогрев наружных зеркал заднего вида, радио, панель приборов, центральный таймер
517,5А Обогрев зеркал
5215А Подогрев передних сидений
5310А Фонарь заднего хода, обогрев форсунок стеклоомывателя
5415А Огни стоп-сигнала
5525А Электро стеклоподъемники передних дверей 20А Очистители лобового стекла
5620А Очиститель ветрового стекла 25А Электроподъемник боковых стекол
577,5А Лампы габаритного света (правая сторона)
587,5А Лампы габаритного света (левая сторона) либо кондиционер, вентилятор салона
5910А Выключатель наружного освещения, электронный модуль, приборная панель
607,5А Блок управления подушек безопасности
617,5А Электронные блоки, комбинация приборов
627,5А Фонари освещения номерного знака 15А Обогрев передних сидений
6320А Центральный замок

p, blockquote<dp>13,0,0,0,0–>

Обращаем внимание, что 63 предохранитель находится с обратной стороны блока. p, blockquote14,1,0,0,0–>

p, blockquote<dp>14,1,0,0,0–>

p, blockquote<dp>15,0,0,0,0–>

Реле

p, blockquote<dp>16,0,0,0,0–>

  1. Стартер
  2. Задний стеклоочиститель
  3. Передний стеклоочиститель
  4. Розетка (прикуриватель)
  5. Резерв
  6. Резерв
  7. Звуковой сигнал
  8. Реле экономии заряда аккумуляторной батареи
  9. Обогрев заднего стекла (обогрев зеркал)

Снятие прикуривателя в автомобиле Ford Focus 1

Можно отремонтировать устройство своими руками. Достаточно знать, как снять прибор:

Открываем капот, снимаем минусовую клемму аккумулятора.
Вытаскиваем цилиндр автоприкуривателя.
Подгибаем две зеленые защелки внутри гнезда.
Засунув палец внутрь и, поддевая окружность отверткой, вытаскиваем цилиндр наружу.
Отсоединяем штекер подключения.
Вынимаем зеленое кольцо подсветки.
Перед сборкой обратно выгибаем загнутый металл.
Вставляем кольцо подсветки

Важно, чтобы пластиковая насечка попала в паз панели.
Устанавливаем сам автоприкуриватель, предварительно подключив его к сети.. Читать дальше: Хомут глушителя фольксваген пассат б5

Читать дальше: Хомут глушителя фольксваген пассат б5

Подробное видео по замене устройства с пошаговой инструкцией представлено далее.

Как отключить прикуриватель

Постоянно работающее устройство может спровоцировать поломку элементов бортовой сети. Для устранения этой проблемы рекомендуется найти способы отключения. Чтобы устройство прекращало работу после поворота ключа в замке зажигания, в схему вводят дополнительное реле. Так прикуриватель не будет питаться при выключенном двигателе. Полностью отсоединить отключаемое устройство от бортовой сети можно, удалив провода. Однако его невозможно будет использовать по назначению даже после запуска двигателя.

Неделю назад ранним утром, как обычно, я поехал на работу. Сел в машину, завел, вставил питание видеорегистратора Каркам Q2 в прикуриватель. Регистратор настроен так, чтобы миниатюрный экран на нем всегда был включен. Можно выставить, что он будет отключатся, а запись все равно будет идти. Доверять такой технике нельзя и поэтому я выставил именно такие настройки. Но этим утром дисплей видеорегистратора не загорелся, сам он не включился и светодиод на блоке питания тоже не горел. Попробовал все автомобильные зарядки в машине — не работают. Вывод — сгорел прикуриватель.

В видеорегистраторе Каркам Q2 есть аккумулятор, который не позволит в такой ситуации остаться без видеозаписи. Т.к. стало ясно, что прикуриватель не работает, то я включил запись от внутреннего источника питания и отправился на работу.

Поехал вечером в сервис. Выявили сгоревший предохранитель, заменили его, прикуриватель ожил. Мастер сказал, что в последнее время очень много обращений по сгоревшим предохранителям, как раз из-за подключения видеорегистраторов. Может совпадение, а может нет. Все равно без регистратора никак нельзя.

Самое печальное в этой истории, что через 3 дня прикуриватель снова перестал работать. В этот раз я в сервис не поехал, а в автомагазине купил предохранитель, достал инструкцию по эксплуатации и полез сам его менять. Далее я расскажу, как это было…

Как поменять предохранитель в Форд Фокус 2

Внутренний блок плавких предохранителей находится под ящиком для перчаток, т.е. бардачком. Сам блок предохранителей держится на двух крепежных болтах, которые спокойно откручиваются руками.

Получаем доступ до блока предохранителей. Двигатель и зажигание должны быть выключены!

По схеме расположения определяем нужный предохранитель и вынимаем его. Предохранитель сидит достаточно жестко, поэтому достать его пальцами сложно. Можно вытянуть его за пластиковый корпус плоскогубцами (пассатижами).

За прикуриватель отвечает предохранитель на 20А, который находится в гнезде 109.

Если предохранитель сгоревший, то это сразу будет заметно по перегоревшей нити внутри. Меняем предохранитель на новый, просто его втыкая в то же гнездо.

Осталось закрутить крепежные болты блока предохранителей и проверить работоспособность.

Дополнение

Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл

Нашли опечатку в тексте? Пожалуйста, выделите ее и нажмите Ctrl+Enter! Спасибо!

Хотите поблагодарить автора за эту заметку? Вы можете это сделать!

03 Окт 2011 в 23:40

29 комментариев на «Не работает прикуриватель в Фокусе или как поменять предохранитель»

Вы можете подписаться на RSS-ленту комментариев или оставить

Подобное проделывал со своим Golf V, только вместе со сменой предохранителей пришлось еще менять лампочку подсветки в прикуривателе, не обошлось без двухкомпонентного клея, герметика, и часика работы.

Дмитрий: кстати, надо проверить подсветку прикуривателя. Может после второго сгорания предохранителя и лампочка погорела.

did5

Точно, у меня так и было, лампочка перегорела.

Снятие прикуривателя в автомобиле Ford Focus 2

Он припаян к самому как поменять прикуриватель на форд фокус 2 тубус. Второй конец провода — масса, замкнутая на корпус автомобиля. Плюс, отвечающий за нагрев металлической спирали. Лампа фильтра подсветки. Оба провода уходят к аккумуляторной батарее. Переключаем мультитестер в режим сопротивления, а затем прозваниваем целостность проводки. При отсутствии контакта ищем обрыв и спаиваем конца паяльной лампой.

Не работает прикуриватель Форд Фокус 3 Причины выхода прибора из строя на ФФ3 аналогичны другим, описанным ранее. Во многих случая потребуется замена прикуривателя и предохранителя. На рынке продаются разные варианты деталей от китайских концернов. При покупке надо выбирать оригинальные детали

Дополнительно надо обратить внимание на упаковку — она должна быть аккуратной, а внутри находиться сертификат соответствия стандартам

Дешевые китайские аналоги для Форд Фокус сделаны из некачественных материалов и могут перегореть в первые недели после замены прикуривателя.

Особенно, при подключении разветвителя, позволяющего использовать несколько приборов одновременно. Цена качественной запчасти колеблется между отметками рублей.

Снятие прикуривателя в автомобиле Ford Focus 1 Можно отремонтировать устройство своими руками. Достаточно знать, как снять прибор: Открываем капот, снимаем минусовую клемму аккумулятора. Вытаскиваем цилиндр автоприкуривателя.

Как Поменять Прикуриватель На Форд Фокус 2

Подгибаем две зеленые защелки внутри гнезда. Засунув палец внутрь и, поддевая окружность отверткой, вытаскиваем цилиндр наружу. Отсоединяем штекер подключения. Перед сборкой обратно выгибаем загнутый металл.

Вставляем кольцо подсветки

Важно, чтобы пластиковая насечка попала в паз панели. Устанавливаем сам автоприкуриватель, предварительно подключив его к сети

Подробное видео по замене устройства с пошаговой инструкцией представлено далее.

Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до года, применялся в одном исполнении, а на моделях, произведённых после года, — в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом — под номером Её номинальный ток — 20А.

Проверка предохранителей и реле Ford Focus 2

Для тех, кто терзается муками сомнения по поводу целесообразности проведения самостоятельной замены поломавшихся предохранителей, стоит обозначить, что справиться с этой задачей более чем реально, причем вне зависимости от того, с какой версией Фокуса доводится иметь дело: первого поколения или второго.

Необходимые инструменты

Первое, что следует сделать перед покупкой нового предохранителя и уж тем более его заменой, это определить, какой именно элемент вышел из строя.

Раздобыв этот инструмент, следует позаботиться о средстве для демонтажа поломавшегося предохранителя, ведь снять его с блока голыми руками практически нереально.

В принципе, на этом все, и если не считать изолянта, и прочих мелких вспомогательных материалов и инструментов, которые есть у каждого водителя, то больше для замены прогоревшего предохранителя ничего не понадобится. Ну, кроме самого предохранителя, конечно, который должен иметь аналогичный номинал, ведь если дать меньшее напряжение, то и этот элемент практически сразу выйдет из строя.

Если же действовать с точностью наоборот, используя больший потенциал, то все закончится оплавлением самого предохранителя и используемого в качестве его основы блока или, что еще хуже, воспламенением проводки.

Процесс снятия и замены

Что касается самого процесса замены, то он также не представляет собой ничего сложного. Так, определив вышедший из строя элемент и совершив его демонтаж, а также предварительно позаботившись об отключении всего электрооборудования транспортного средства, можно смело приступать к монтажу.

В целом же, даже у начинающего автомобилиста не должно возникнуть никаких проблем, главное только не забывать о мерах безопасности. Так, обесточивание основных элементов, правильный выбор замены и применение изолирующих материалов и инструментов позволит справиться с поставленной задачей без малейшего риска для здоровья и состояния автомобиля.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
