Изготавливаем фаркоп на Рено Логан своими руками: две модели чертежа с размерами

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа.

Все доступные фаркопы можно разделить на несколько типов.

• Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
• Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
• Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
• Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

• Лидер-Плюс;
• VFM Bosal;
• Thule (Brink);
• Imola;
• Leader;
• Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

• Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
• С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
• Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа.

Все доступные фаркопы можно разделить на несколько типов.

• Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
• Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
• Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
• Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

• Лидер-Плюс;
• VFM Bosal;
• Thule (Brink);
• Imola;
• Leader;
• Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

• Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
• С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
• Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

Процесс изготовления

Можно также воспользоваться и видео инструкцией. Как было замечено, изготовление и установка фаркопа для авто Renault Logan не вызывает особых сложностей. Для этой цели вооружаемся:

• шлифовальной машиной (болгарка);
• сварочным агрегатом;
• прилагаемыми ниже чертежами (потребуется опыт в их чтении).

На рис.1 представлен общий план уже изготовленного рассматриваемого изделия.

Чертеж на рис.2. В роли базового элемента позиционирована силовая балка, посредством которой усилие, прилагаемое к крюку, трансформируется на кузовные панели.

Рис. 3. Изображен боковой кронштейн, служащий для крепления основной балки к кузову.

Рис.4. Следующая немаловажная деталь – крюк. Он необходим для зацепления трейлера. Изготовить этот элемент можно из подходящего отрезка трубы, который подвергают изгибанию до требуемого радиуса с помощью трубогибочного устройства. В завершении к торцу изогнутой трубы привариваем шаровой наконечник.

На чертеже (рис. 5) видим конструктив фланца.

На рис.6. показаны нюансы щеки. Она помогает надежно зафиксировать крюк на поверхности балки.

На обозначенных чертежах можно увидеть отсутствие дефицитных позиций. Все элементы изготавливаются собственноручно из доступных материалов. Если вы засомневались в собственных силах, приобретайте готовое изделие. Это позволит запастись дополнительной уверенностью в надежности при транспортировании тяжелых прицепов.

В продаже фаркоп укомплектован всем перечнем железных деталей, набором крепежных элементов и электрической частью.

Особенности установки

Теперь поговорим о том, как установить тягово-сцепное устройство своими руками. Ничего особо сложного в этой процедуре нет. Логан отлично адаптирован под монтаж фаркопа. Наибольшую сложность для неопытного автовладельца будет представлять проводка и электрика.

Но имея под рукой необходимые чертежи с размерами, заводские схемы и инструкции, работа пройдет весе ло, быстро и завершится приятной усталостью.

Предположим, что у вас есть Рено Логан 2014 года выпуска, то есть новое поколение. И вы выбрали себе подходящий фаркоп со всеми комплектующими, которые идут вместе с ТСУ при покупке. Остается загнать машину на яму, собрать набор отверток и ключей, и приступить к работе.

Фото и видео материалы вам в помощь. Предлагаю рассмотреть поэтапно особенности самостоятельного монтажа тягово-сцепного устройства на Логан.

• Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
• Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать ;
• Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
• Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;

• На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;
• В лонжероне есть отверстия, закрытые защитной пленкой. Крестовой отверткой надавите на них. Пленку порвали. С противоположной стороны делается аналогичная процедура;

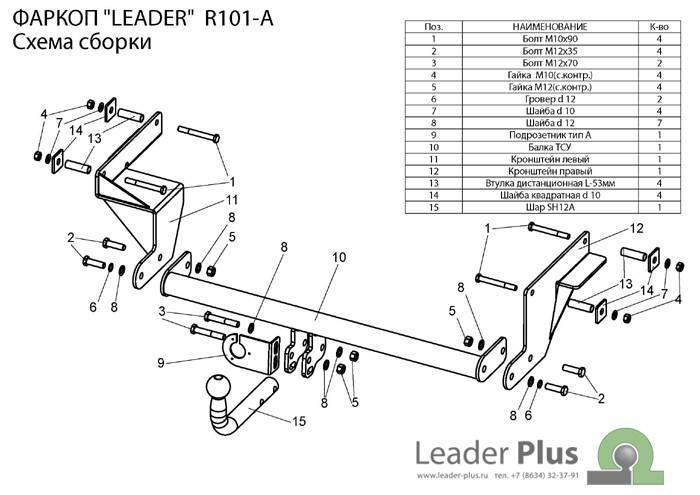

• Соберите свой купленный фаркоп согласно схеме производителя. Сборка начинается с боковых пластин. Пока не затягивайте все болты слишком сильно;
• Выберите оптимальную позицию для сцепного шара. Он обязательно ставится так, чтобы оказался параллельно продольной оси автомобиля;
• Теперь наступила очередь монтировать буксировочный крюк. Здесь тоже ничего сложного;
• Далее устанавливается площадка, необходимая для розетки фаркопа;

• Пройдитесь по всей конструкции своим орлиным взглядом. Если все ровно, тогда смело затягивайте болты;
• Возвращайте свой глушитель на место;
• Отключите минусовую клемму с аккумулятора, поскольку пора устанавливать электрическую составляющую;
• Для этого убирается запаска, а под обшивкой находится отверстие для проводов. Его закрывают пластиковой заглушкой;
• Шлейф подключите через штепсельную розетку к соединительным клеммам в багажнике. Здесь все делайте согласно схеме проводки вашей машины. Перепутав провода, вы рискуете столкнуться с коротким замыканием, и не только;

• Зафиксировав контакты на колодке с клеммами, подключите ее к бортовой сети, следуя определенной последовательности;
• Не забывайте про блок согласования для ТСУ для новых версий Логана, иначе бортовой компьютер будет выдавать постоянные ошибки, и вы не сможете управлять световым оборудованием прицепа.

Вообще в комплекте к каждому ТСУ идет подробная и понятная инструкция. Универсальных руководств по подключению, как таковых, не существует.

Не смотря на то, что в магазинах продаются фаркопы на любую машину, сделать фаркоп своими руками гораздо проще, быстрее и дешевле, чем дожидаться доставки, а потом посещать автомастерскую для его установки.

Само изготовление фаркопа дело не сложное, главное уметь пользоваться болгаркой и сваркой.

Посмотрите на сборочный чертеж самодельного фаркопа на Рено Логан, согласитесь – его не трудно сделать своими руками!

Для изготовления потребуются чертежи.

Какой фаркоп выбрать?

Фаркоп от «законодателя моды» Thule

Фаркоп – считается модельным изделием, а это значит, что для каждой модели выпускается свой продукт. Поэтому прежде чем прийти в магазин вы должны точно знать какой тип этого прицепного устройства необходим для вашего автомобиля.

На рынке представлено множество различных видов фаркопов и всё они разделены на группы:

Наглядно показано как выглядит каждый вид фаркопа.

• Вариант А – предназначен для перевозки грузов с максимальным весом 1500 кг. (Является самым простым по конструкции).
• Вариант В – обладает такой же грузоподъёмностью, но конструкция включает в себя полуавтомат на гайке.
• Вариант С – конструкция представляет из себя полуавтомат на эксцентрике, грузоподъёмность увеличена до 1800 кг.
• Вариант G и F – отличаются количеством крепёжных отверстий к кузову, имеют железо-кованную структуру и имеют грузоподъёмность 2000 килограмм груза.

Для автомобиля Рено Логан, используется самый простой тип конструкции: вариант А, поэтому перед выбором фаркопа обратите на это особое внимание. >. >

>

Артикулы и распространённые варианты на новый Рено Логан

8201555829 — поперечина (новый Рено Логан)

Код оригинальной поперечины на новый Рено Логан

Установочный комплект фаркопа

8201555830 — комплект крепежа фаркопа.

82 01 555 830 — артикул оригинального комплекта крепежа фаркопа

Оригинальный комплект крепежа фаркопа

Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

• Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
• Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
• Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда.

Существуют следующие схемы подключения розетки фаркопа:

• Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
• Европейский и Американский стандарт на тринадцать разъемных соединений;
• Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

1. сигнал на левый поворот;
2. задний ход;
3. масса 12В;
4. сигнал на правый поворот;
5. правый габаритный сигнал;
6. Стоп сигнал;
7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

1. указатель левого поворота;
2. противотуманные задние фонари;
3. масса в цепи 1,2,4-8;
4. указатель правого поворота;
5. сигнал правый габаритный;
6. Стоп сигнал;
7. сигнал левый габаритный;
8. сигнал заднего хода;
9. 12 В постоянно;
10. 12В при включении зажигания;
11. масса в цепи 10;
12. Резервный пин;
13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Сейчас читают: Ремонт Renault Logan : Коробка передач

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда.

Существуют следующие схемы подключения розетки фаркопа:

• Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
• Европейский и Американский стандарт на тринадцать разъемных соединений;
• Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

1. сигнал на левый поворот;
2. задний ход;
3. масса 12В;
4. сигнал на правый поворот;
5. правый габаритный сигнал;
6. Стоп сигнал;
7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

1. указатель левого поворота;
2. противотуманные задние фонари;
3. масса в цепи 1,2,4-8;
4. указатель правого поворота;
5. сигнал правый габаритный;
6. Стоп сигнал;
7. сигнал левый габаритный;
8. сигнал заднего хода;
9. 12 В постоянно;
10. 12В при включении зажигания;
11. масса в цепи 10;
12. Резервный пин;
13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Как смонтировать устройство?

Как установить правильно, пошагово? Для самостоятельного монтажа элемента на Рено Логан устанавливаем авто на эстакаду. Отлично подойдет также яма, а в ее отсутствие вывешиваем заднюю ось с помощью домкратных устройств. В последнем варианте прибегаем к обязательному использованию противооткатных упор.

• отвертку со шлицевым профилем;
• ключи с типоразмерами: «8»; «17» и «19».

Перед началом монтажных манипуляций целесообразно будет освободить багажное отделение от непотребных вещей, что существенно повысит удобство «операции».

1. Снимаем патрубок глушителя с резиновых подвесок. Для этих целей нажимаем на корпус глушителя в направлении вниз, затем в растянувшейся подвеске обнаруживаем появившееся отверстие. В него просовываем отвертку, предварительно смазанную в солидоле, и снимаем глушитель, уложив его в последствии на балку задней оси Рено Логан.

1. Далее переходим внутрь багажника Рено Логан. На внутренней поверхности «щек» находим пластиковые заглушки, которыми затампонированы технологические отверстия на поверхности лонжеронов. Применив отвертку, легко демонтируем данные элементы.
2. Аналогичную операцию повторяем под автомобилем Рено Логан. С нижней части отверстия тщательно замаскированы посредством заводской самоклеящейся ленты. После ее прорыва отверткой нелишней будет антикоррозийная обработка контуров отверстий посредством специального средства (например, мастики).
3. Теперь навешиваем на болты ранее указанные силовые пластины, на которые крепим силовую балку.
4. Полную затяжку всех болтов осуществляем только после 100-процентной сборки, именно такой и должна быть установка фаркопа. Если конструкция не самостоятельного изготовления, а приобретена, то ее монтаж выполняем в соответствии с алгоритмом, обозначенным в прилагаемой инструкции.
5. Электрическая схема не является сложной, поэтому ее монтаж не вызывает каких-либо затруднений. Для безошибочной разводки достаточно будет прибегнуть к разборке левой фары кормы с целью изучения особенностей коммутации. Из указанной фары можно вывести кабели для подключения ламп: габаритов, тормозов и левого поворота.
6. Подключение указателя правого поворота реализуем посредством коммутации с правой фарой авто.

Теперь вы знаете, как установить фаркоп. Если монтируется фаркоп, произведенный в условиях промышленного предприятия, на автомобиль Renault Logan то рекомендуется не выполнять крепление к нему розетки для коммутации прицепного электрооборудования. Ведь потребность в ней возникает только во время буксировки. Во всех остальных случаях она подвергается риску механического повреждения. Более оптимальной и безопасной мерой будет подключение розетки к бортовой сети посредством удлиненного отрезка кабеля с расположением в багажном отсеке. Фиксировать ее на штатном месте рекомендуется при необходимости. Не следует опасаться за деформацию провода багажной крышкой, ведь даже в закрытом состоянии под ней предостаточно запаса места для протяжки кабеля.

Фаркоп – дополнительное тягово-сцепное оборудование, предназначенное для сцепки автомобиля с различным кузовом и прицепа. Состоит из несущей рамы, которую прикрепляют к кузову авто, и соединительного крюка с шаром (диаметр – 50 мм). Конструкция фаркопа регламентируется Госстандартом 28248-89. Выбор тягово-сцепного устройства зависит от марки и модификации авто.
