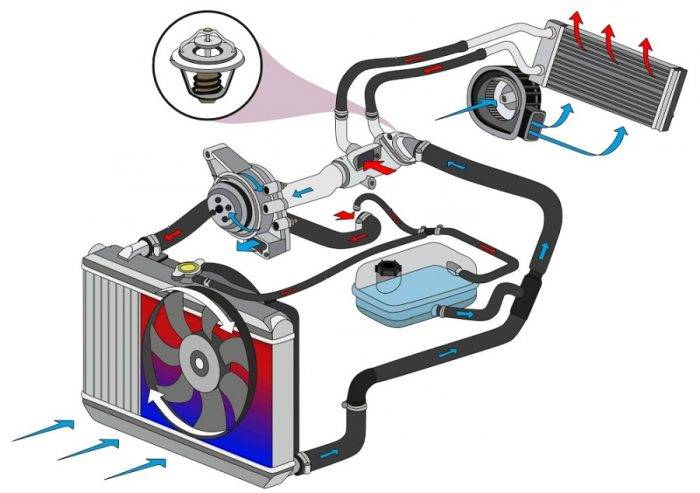

Проверка системы охлаждения двигателя: диагностика возможных неисправностей

Самостоятельная проверка автомобильного мотора с системой впрыска

В большинстве современных силовых агрегатах горючее поступает в топливную систему через специальные распыляющие его элементы, называемые форсунками. Такая подача считается более прогрессивной, чем в карбюраторных автомобилях. Однако погрешности в работе порой возникают и в ней. Поскольку от качества распыления топлива зависит дальнейшее его сгорание, чрезвычайно важным является предотвращение сбоев в механизмах, поставляющих горючее.

Собственноручная диагностика инжекторных двигателей проводится для выявления неисправностей в системе впрыска. Своевременное устранение обнаруженных в ходе исследования неполадок способно предотвратить более существенные неприятности, грозящие незапланированными финансовыми потерями, вызванными необходимостью капитального ремонта.

В идеале комплекс работ по определению работоспособности инжекторных моторов состоит из нескольких этапов:

  1. компьютерное обследование;
  2. проверка функциональности системы впрыска;
  3. визуальное исследование механических элементов силовой установки.

Для инжекторного двигателя самостоятельная диагностика осуществляется с использованием специального оснащения. Его подробный перечень требует отдельного рассмотрения.

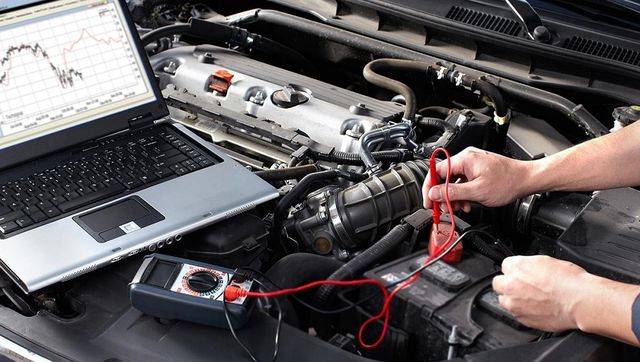

Диагностическое оборудование для проверки инжекторного мотора

Обследование состояния системы впрыска автомобиля своими руками вполне доступно практически каждому водителю. Однако необходимо предварительно подготовить следующие приборы и приспособления:

  1. показатели давления горючего контролируются манометром. Это позволяет своевременно выявить неполадки в работе топливной аппаратуры;
  2. диагностический кабель соединяет силовой агрегат с компьютером. Умная электроника способна определить причину погрешностей в работе. В некоторых современных моделях автомобилей производителем предусматривается самодиагностика двигателя. В таких случаях неисправности выявляются бортовым компьютером;
  3. состояние показателей уровня компрессии в цилиндрах контролируется специальным прибором, называемым компрессометром;
  4. для определения полярности на форсунках и модуле зажигания используется светодиодный пробник. Проверка целостности и функциональности электрических систем осуществляется мультиметром.

Основные этапы проверки работоспособности инжектора

Необходимость обследования инжекторного двигателя возникает при появлении погрешностей в стабильной работе мотора или в случаях, когда автомобиль без видимых причин отказывается заводиться. Самостоятельной диагностикой предусматривается поочередное выполнение следующих манипуляций:

  • для начала проверяются функциональные способности всех датчиков. Для этого применяется компьютерное сканирование электронных систем автомобиля своими руками;
  • затем оценивается работоспособность системы зажигания. Осуществляется проверка светодиодным пробником;
  • на следующем этапе производится оценка качества и надежности контактных соединений. Достаточно опытный водитель, досконально знающий свой автомобиль, способен выявить отклонения после визуального осмотра. Более подробное исследование проводится с использованием специального прибора, называемого микрометром;
  • далее выполняется проверка функциональности свечей;
  • работоспособность бензиновой помпы определяется ее производительностью. Для оценки показателя топливного насоса осуществляется замер давления горючего в системе;
  • о нарушениях и сбоях в работе инжекторного мотора свидетельствует изменение уровня компрессии в цилиндрах. Измерение данного показателя производится компрессометром.

Неисправности топливных систем с впрыском бензина во впускной трубопровод

Приведем перечень наиболее часто встречающихся неисправностей систем впрыска и основных причин их возникновения.

Холодный двигатель не запускается или запускается с трудом. Основные причины: недостаточное давление топлива, отсутствие давления; неисправность пусковой форсунки или ее цепи (для автомобилей с пусковой форсункой); неисправность в цепи датчика охлаждающей жидкости; отсутствие или слабый сигнал от датчика частоты вращения коленчатого вала; неисправность потенциометра дроссельной заслонки; загрязнение форсунок; повышенное сопротивление со стороны выпускной системы; подсос воздуха во впускной коллектор.

Горячий двигатель запускается с трудом или не запускается. Основные причины: быстрое падение давления топлива после выключения двигателя; несанкционированная работа пусковой форсунки (при ее наличии); неисправность в цепи датчика охлаждающей жидкости; неисправность в цепи расходомера воздуха или датчика абсолютного давления.

Двигатель запускается и глохнет или неустойчиво работает в режиме холостого хода. Основные причины: подсос воздуха во впускной коллектор; неисправность системы холостого хода; неисправность в цепи датчика температуры охлаждающей жидкости; несоответствие давления топлива заданному; неисправность в цепи расходомера воздуха или датчика абсолютного давления.

Чрезмерно высокая частота вращения коленчатого вала в режиме холостого хода. Основные причины: подсос воздуха во впускной коллектор (системы с датчиком абсолютного давления и системы с расходомером воздуха и λ-регулированием); неправильная работа системы холостого хода; неисправность в цепи датчика положения дроссельной заслонки.

«Провалы» при ускорении. Основные причины: недостаточное давление или производительность топливного насоса; неисправность расходомера воздуха; неисправность в цепи датчика положения дроссельной заслонки; загрязнение форсунок.

Подергивание автомобиля и пропуски воспламенения под нагрузкой. Основные причины: недостаточное давление или производительность топливного насоса; неисправность в цепи расходомера воздуха или датчика абсолютного давления; неисправность в цепи датчика дроссельной заслонки; загрязнение форсунок.

Двигатель не развивает полной мощности. Основные причины: недостаточное давление или производительность топливного насоса; неисправность в цепи расходомера воздуха или датчика абсолютного давления; неисправность в цепи датчика дроссельной заслонки; повышенное сопротивление выпускной системы; загрязнение форсунок.

Повышенное содержание оксида углерода и (или) повышенный расход топлива. Основные причины: повышенное давление топлива; неисправность в цепи кислородного датчика; неисправность в цепи расходомера воздуха или датчика абсолютного давления; неисправность в цепи датчика температуры охлаждающей жидкости; разрыв диафрагмы регулятора давления топлива (системы многоточечного впрыска); повышенное сопротивление выпускной системы.

Когда нужна диагностика системы охлаждения?

Самой явной неисправностью, которая указывает на неполадки в системе охлаждения, будет перегрев двигателя. Это логично, ведь вся эта система и нужна для того, чтобы этого избегать. Частое включение вентиляторов тоже будет говорить о поломке, как и долгий прогрев ДВС.

Самыми частыми неисправностями в системе охлаждения являются:

  • Утечка антифриза, например, через неплотные соединения патрубков;
  • Неисправность радиатора, причиной которой чаще всего являются засоры;
  • Неисправность термостата из-за постоянного движения и работы в агрессивной среде;
  • Неисправность водяного насоса, причиной которой чаще всего становится износ подшипника.

Причин для перегрева двигателя может быть много: начиная от старого масла в ДВС и заканчивая банальным повреждением клапана в расширительном бочке. В случае с системой охлаждения к перегреву может привести поломка любой детали из всей системы, а обнаружить и устранить такую поломку могут только профессионалы.

Опытные водители знают, что в долгой дороге в жаркую погоду дополнительное охлаждение можно осуществить, включив печку в салоне. Это даст выход горячему воздуху и ускорит охлаждение. Но случается так, что перегрев есть, а воздух из печки идет холодный. В таком случае можно проверить уровень антифриза, возможно, где-то произошла утечка. А после такой поездки нужно срочно отправляться в сервис. Также бывают случаи нестабильной температуры двигателя. Причиной этому, скорее всего, является неисправность термостата.

Важно отметить, что системы охлаждения в современных авто очень сложные и не всегда одинаковые. Именно поэтому лучше отказаться от самостоятельного ремонта и доверить свой автомобиль профессионалам

Ремонт составных элементов

Конечно же, карбюратор К-151 далеко не идеален. Для более эффективной производительности его отдельные части нуждаются в рихтовке и шлифовке. Речь о привалочных плоскостях:

  • верхней крышки, а именно в зоне поплавковой камеры;
  • средней части, где поверхность часто выгнута из-за перетягивания устройства к коллектору.

Ремонт насоса-ускорителя

Насос ускорительной системы попадает в зону внимания ремонтника часто после того, как падает динамика автомобиля. Появляются провалы, увеличивается расход — на начальных стадиях, время от времени.

Если проверка насоса даст такие результаты, надо приступать к его ремонту:

  • производительность ниже 8-9 куб. см;
  • наличие люфта ножки насоса, что объясняет запаздывание подачи горючего;
  • кривое направление струи из носика распылителя — бьёт не в камеру, а в диффузор.

Ремонт карбюратора К151 своими руками в данном случае означает грамотную настройку. Естественно, крышка устройства должна быть снята. Ниже приведены полезные рекомендации:

  1. Протестировать производительность насоса можно только на снятом карбюраторе. Его следует заполнить бензином, затем установить над воронкой с мензуркой (отрезанное днище от пластиковой бутыли тоже подойдёт, если знать, сколько там вмещается). Далее открыть дросселя, удержать их секунд пять в открытом положении. Потом закрыть на 1-2 секунды и вновь открыть. Повторить эти операции десять раз подряд. Сверить объём собранного в мензурке горючего;
  2. Струю легко направить в нужное место, проточив стенку и повернув носик распылителя на пару миллиметров. Смесь должна бить прямо в камеру, а не капать туда или вовсе не попадать. При полном отсутствии струи из распылителя, нужно удостовериться в исправности нагнетательного клапана и чистоте отверстия. Вообще, лучше будет диафрагменный механизм разобрать, промыть его полость и продуть все каналы струёй сжатого воздуха. Отверстие распылителя можно эффективно прочистить куском 0,3-миллиметровой проволоки;
  3. На моделях К-151Д/С предусмотрен двойной топливный распылитель ускорительного насоса. Однако он в этих карбюраторах не нужен, так как вторая камера закрыта. Если данный распылитель будет установлен по какой-либо причине (ошибке), то он начнёт заливать топливо и во вторую камеру. При открытии заслонки бензин потечёт в коллектор. Это вызовет провалы в работе двигателя. Поэтому рекомендуется заменить данный элемент на одинарный. Или модернизировать карбюратор, включая в работу и вторую камеру;
  4. Заслонка воздуха при открытии должна стоять строго в вертикальном положении — 90 градусов! Малейший её завал приведёт к повышению расхода топлива;
  5. Ножка регулируется путём лёгкого подгиба. Она не должна иметь даже малейшего свободного хода. Правильно отрегулированный ускоритель начнёт реагировать мгновенно.

Замена игольчатого клапана в поплавковой камере

Как и было сказано выше, потребление большого количества топлива может начаться из-за неисправного игольчатого клапана. Чтобы его заменить, надо провести следующие действия:

  • демонтировать верх карбюратора;
  • вытащить поплавковую ось;
  • снять поплавок с иголкой;
  • отвернуть седло клапана;
  • установить новые детали;
  • собрать всё обратно.

Проверка герметичности систем и двигателя

Первичная проверка системы охлаждения двигателя на герметичность может проводиться при помощи визуального осмотра

Во-первых, нужно обратить внимание на уровень охлаждающей жидкости в расширительном бачке

Эта процедура должна входить в ежедневный осмотр автомобиля каждым водителем перед выездом из гаража или со стоянки. Во-вторых, следует внимательно осматривать двигатель снаружи для выявления потеков жидкости и масла через микроскопические трещины. Ну и соединения всех трубопроводов системы также нужно осматривать регулярно.

Более тщательный способ заключается в следующем. В систему охлаждения наливают максимально возможный объем воды. После этого поршень первого цилиндра нужно установить в верхнюю мертвую точку на такте сжатия. Далее, через отверстие вывернутой форсунки подается сжатый воздух (давление 0.5 МПа) и наблюдают за изменением уровня воды в расширительном бачке радиатора.

Проверка топливной системы на герметичность. Проверка герметичности топливной системы начинается с осмотра всех топливопроводов, мест их соединений, внешнего осмотра топливного бака, карбюратора (если он есть), топливного насоса – одни словом, всех узлов системы. После этого можно приступить к более тщательной проверке. Ее необходимо выполнять после каждого ремонта системы, замены фильтров.

Один из самых эффективных способов проверки заключается в использовании специального топливного манометра. Из-за стоимости прибора он редко используется в гараже, чаще в автосервисах. Чаще всего прибор подсоединяется (при помощи переходников) своим выходом к топливной рампе, а на входе соединяется с топливным шлангом. Далее включается зажигание. При этом на манометре устанавливается определенное давление, которое не должно опускаться.

Следующий этап – замерить давление при работающем двигателе. Оно должно быть постоянным и сохраниться после выключения мотора. Величина рабочего давления для разных двигателей может быть разной. Если давление падает, то нужно искать места утечек. Их поиск, как и проверка герметичности двигателя, может проводиться дымогенератором.

Проверка герметичности блока и головки блока цилиндров

Перед проверкой блок необходимо очистить от грязи, а еще лучше вымыть. Первый и самый простой этап заключается в визуальном осмотре, как и с другими системами, о чем было написано выше. Более тщательно блок и головка блока проверяются по раздельности. То есть, головку требуется снять.

Проверка плотности прилегания клапанов знакома каждому, кто ремонтировал мотор своими руками. Заключается она в том, что ГБЦ переворачивается и устанавливается на ровную поверхность. Далее в камеры сгорания наливается керосин (можно и бензин). Его уровень не должен уменьшаться в течение 2-24 часов. Также можно провести опрессовку блока и ГБЦ.

Герметичность самой головки проверяется так. Головка переворачивается и устанавливается на ровную поверхность. В рубашку охлаждения заливается керосин. Если с герметичностью все в порядке, то никаких протечек быть не должно.

Блок цилиндров на наличие трещин в корпусе проверяется примерно так же. Заглушаются отверстия рубашки охлаждения и она заполняется водой под давление 3 кг на квадратный см. Вода не должна уходить в течение хотя бы нескольких минут. Однако не все трещины могут быть выявлены этим способом. Целостность стенок масляных каналов лучше проверить сжатым воздухом.

Проверка герметичности блока и головки сжатым воздухом может производиться и без разборки мотора. Для этого прибор, именуемый пневмотестром, подсоединяется поочередно к каждому цилиндру через отверстие для свечи. При этом поршень цилиндра необходимо выставить в верхнюю мертвую точку. Утечка воздуха через клапаны или в картер двигателя будет определяться не только по показаниям манометра, но также по звуку.

Еще в рамках данной статьи добавим, что проверять нужно также герметичность тормозной системы. Первый и самый доступный способ проверки – визуальный осмотр. При малейших неполадках в тормозах (о них упоминалось выше), водитель обязан проверить бачок с тормозной жидкостью, осмотреть колеса со стороны днища машины – нет ли на них потеков тормозной жидкости.

Также герметичность всех мест соединения трубопроводов этой системы можно проверить при помощи мыльного раствора. Устранить неисправности можно самостоятельно либо обратившись в автосервис.

Диагностирование системы охлаждения.

Первичная диагностика системы охлаждения проводится по внешним признакам. В таблице 3 представлены основные внешние признаки и соответствующие им неисправности системы охлаждения. Таблица 1. Основные внешние признаки и соответствующие им неисправности системы охлаждения.

ПризнакиНеисправности
Перегрев двигателяНизкий уровень охлаждающей жидкости. Ослабление привода водяного насоса. Нарушение герметичности водяного насоса. Неисправности привода вентилятора. Неисправности термостата. Засорение сердцевины радиатора. Загрязнение наружной поверхности радиатора. Засорение патрубков
Переохлаждение двигателяНеисправность термостата. Неисправность привода вентилятора. Неисправность указателя температуры. Неисправность датчика температуры
Наружная утечка охлаждающей жидкостиНарушение герметичности крепления патрубков. Повреждение патрубков. Нарушение герметичности центробежного насоса. Нарушение герметичности радиатора. Трещины в рубашке охлаждения. Прогорание прокладки головки блока цилиндров
Внутренняя утечка охлаждающей жидкостиТрещины в рубашке охлаждения. Прогорание прокладки головки блока цилиндров

При диагностировании системы охлаждения контролируют герметичность, натяжение ремня привода вентилятора, уровень жидкости в бачке радиатора, действие термостата, а также парового и воздушного клапанов радиатора.

Герметичность системы охлаждения проверяют при внешнем осмотре, однако для обнаружения негерметичности (с подтеканием жидкости во внутренние полости двигателя) применяют опрессовку, используя специальный прибор (например, К-437), с помощью которого оценивают также состояние парового и воздушного клапанов пробки радиатора (рис. 64). Прибор устанавливают на горловину радиатора вместо снятой пробки и насосом прибора создают избыточное давление 0,06-0,07 МПа, не допуская просачивания жидкости из системы.

Затем пускают двигатель и устанавливают минимальную частоту вращения коленчатого вала. При работающем двигателе стрелка манометра не должна колебаться, т. е.

давление в системе охлаждения должно быть постоянным. Затем проверяют работу парового и воздушного клапанов пробки радиатора. Номинальные значения давления открытия парового и воздушного клапанов пробки радиатора указываются в инструкции по эксплуатации автомобиля.

Прибор для проверки герметичности и давления в системе охлаждения: 1 – расширительный бачок; 2 – прибор для проверки герметичности системы охлаждения.

Существуют также многофункциональные установки для проверки систем охлаждения, позволяющие проверять герметичность и давление в системе охлаждения.

О неисправности жидкостного насоса свидетельствует шум в подшипниках вала крыльчатки и подтекание охлаждающей жидкости через контрольное отверстие в нижней части корпуса насоса.

Натяжение ремня привода насоса и вентилятора проверяют при помощи линейки и рейки или специальных линеек-динамометров. Рейку прикладывают к шкивам, между которыми находится проверяемая ветвь ремня. Линейку устанавливают перпендикулярно рейке в ее середине и надавливают ею на ремень с усилием 40 Н и определяют прогиб ремня (рис. 65). Прогиб ремня сравнивают с требуемым значением (указанном в руководстве по эксплуатации автомобиля).

Эффективность действия радиатора оценивают по перепаду температур в верхнем и нижнем бачках, который должен составлять 8-12° С. Засорение трубок радиатора и образование накипи вызывает отклонение перепада температур от этих значений.

Проверка работы термостата осуществляется при замедленном прогреве двигателя после его пуска или при его перегревании. Если термостат исправен, то во время прогрева двигателя верхний бачок радиатора остается холодным. Его нагрев должен ощущаться тогда, когда температура охлаждающей жидкости достигнет 70°С (по указателю). Для более точной проверки термостат вынимают, очищают от накипи и помещают в емкость с водой, после чего воду нагревают, контролируя температуру термометром. Моменты начала и полного открытия клапана термостата (определяемые с помощью специального индикатора) должны соответствовать 65-70°С и 80-85°С.

Неисправности системы охлаждения

Необходимость ремонта системы охлаждения возникает в случае постоянного перегрева или переохлаждения охлаждающей жидкости (ОЖ), снижения уровня ОЖ в системе в результате утечки, возникновения электролиза в ОЖ и др.

Перегрев ОЖ вызывает детонацию двигателя, которая резко увеличивает износ цилиндров и поршневых колец, приводит к прогоранию поршней и снижению долговечности подшипников скольжения (вкладышей). Нарушение процесса сгорания топливновоздушной смеси при перегреве, увеличение сил трения приводят к возрастанию расхода топлива и снижению мощности двигателя. Понижение температуры ОЖ в рубашке охлаждения двигателя повышает износ деталей ЦПГ вследствие смывания со стенок цилиндров масла топливом. Происходит разжижение масла топливом, попадающим в масляный картер, более интенсивное образование смоляных и лакообразных отложений на поршнях и поршневых кольцах.

Понижение температуры ОЖ на каждые 10 °С от номинального значения уменьшает мощность двигателя на 1,5 % и увеличивает расход топлива на 2 %.

Перегрев двигателя может быть вызван: недостатком ОЖ в системе охлаждения из-за ее утечки или выкипания, засорением системы, обрывом или пробуксовкой ремня привода вентилятора, отказом в работе электро- либо гидромуфты вентилятора, заклиниванием термостата в закрытом состоянии или жалюзи в закрытом положении, неправильной установкой угла опережения зажигания.

Переохлаждение двигателя возможно при заклинивании термостата в открытом состоянии или отсутствии самого термостата, неисправности гидро- или электропривода вентилятора.

Одной из неисправностей современных систем охлаждения с радиатором, изготовленным из алюминия, и температурным датчиком включения вентилятора (термовключателем), находящимся под напряжением, является возникновение электролиза.

Электролиз — это реакция разложения раствора химических веществ при прохождении через них электрического тока. Характерные признаки протекания электролиза: засорение трубок радиатора, наличие белого налета возле его негерметичных мест и отложений зеленоватого цвета возле термовключателя. В случае появления таких симптомов необходимо тщательно проверить соединения электрических приборов системы охлаждения.

Для радиаторов, изготовленных из алюминия, не рекомендуется использовать в качестве ОЖ воду, так как при этом происходит коррозия трубок.

Подтекание ОЖ может быть вызвано негерметичностью соединений шлангов системы охлаждения со штуцерами и патрубками, неплотностью соединений фланцев патрубков, негерметичностью сливных пробок и краника отопителя, повреждением шлангов, трещинами в бачках и сердцевине радиатора, износом самоподжимного сальникового уплотнения жидкостного насоса.

Основные неисправности системы охлаждения

Неполадки в работе системы охлаждения могут проявляться такими признаками, как:

  • перегрев двигателя (закипание);
  • переохлаждение двигателя (недостаточный прогрев);
  • утечка охлаждающей жидкости (антифриза).

Как перегрев, так и переохлаждение двигателя легко заметить по показаниям приборов. Ряд моделей автомобилей, помимо указателя температуры, оснащен сигнальной лампочкой аварийного перегрева. Следует иметь в виду, что датчик температуры и температурный указатель тоже могут выйти из строя, в этом случае своевременно заметить проблему сложнее.

Перегрев двигателя – типичное проявление неисправности системы охлаждения

Утечка может быть наружной и внутренней, первая проявляется характерными признаками: появлением потеков на двигателе и под днищем автомобиля, специфическим запахом. Внутреннюю утечку распознать сложнее, ее позволяет заподозрить неоправданно высокий расход охлаждающей жидкости. Если над выпускной системой прогретого двигателя даже в теплый сезон виден белый дым, это тоже признак утечки (в норме такой дым появляется только в момент прогрева двигателя, а также при низкой температуре окружающей среды). При подозрении на внутреннюю утечку рекомендуется осмотреть масляный щуп: если он покрыт светлой пеной, это свидетельствует о затекании охлаждающей жидкости в масло.

Общее диагностирование технического состояния системы смазки

Давление масла в системе смазки двигателя постоянно контролируется манометром и (или) контрольной лампой на панели приборов. В случае постоянного понижения давления масла необходимо убедиться в правильности показаний датчика и указателя, работа которых обычно основана на принципе изменения электрического сопротивления в цепи «датчик — указатель».

Для измерения давления масла в системе используют механический манометр или индикатор типа ИДМ-1 для дистанционного контроля избыточного давления жидкостей в системах топливоподачи, смазки и охлаждения двигателей внутреннего сгорания (ДВС).

Индикатор ИДМ-1 состоит из приемника указателя давления. С помощью штуцера его подсоединяют к главной масляной магистрали двигателя, обычно на место датчика давления масла, затем запускают двигатель и измеряют давление на прогретом двигателе во всех режимах его работы. Так, в режиме холостого хода давление в зависимости от модели двигателя должно быть в пределах 0,08…0,15 МПа, на повышенной частоте вращения коленчатого вала — 0,35…0,55 МПа. Частота вращения коленчатого вала может быть указана в технических характеристиках двигателей.

В случае отклонения давления от номинального неисправность следует искать в элементах системы смазки. При пониженном давлении масла надо проверить чистоту масляного фильтра и убедиться в отсутствии утечек масла. При прогретом двигателе фильтр должен быть теплым; если фильтр холодный, то это свидетельствует о его засорении (масло в таком случае проходит через редукционный клапан, минуя фильтр).

Производительность масляного насоса, которая характеризует степень износа шестерен и корпуса насоса, определяют на специальной установке (рис. 1) по развиваемому насосом давлению при определенном сопротивлении на выходе. Включив электромеханический привод 6 насоса и открыв кран 4, с помощью расходомера 5 определяют производительность насоса в литрах в минуту (л/мин). Нормативные значения для легковых автомобилей составляют 10…30 л/мин (большие значения соответствуют двигателям грузовых автомобилей).

Рис. 1. Схема установки для испытания масляных насосов: 1 — всасывающая магистраль; 2 — испытуемый насос; 3 — манометр; 4 — двухходовой кран; 5 — расходомер; 6 — электромеханический привод насоса; 7 — расходный бак с маслом

На установке фиксируют моменты начального и полного открытия клапана. При давлении 0,3 МПа редукционный клапан должен быть закрыт, допускается вытекание из него лишь отдельных капель; при давлении 0,6 МПа клапан должен быть полностью открыт, а масло должно вытекать из него непрерывной струей.

Промышленность выпускает также стенды для проверки составляющих систем смазки типа КИ-28256.01 (рис. 2).

Стенд предназначен для испытания, обкатки и регулировки насосов смазочной системы дизельных двигателей и насосов коробок передач, редукционных и предохранительных клапанов фильтров (центрифуг) сельскохозяйственных, дорожно-строительных и лесопромышленных машин, автомобилей.

Рис. 2. Внешний вид стенда КИ-28256.01 для испытания, обкатки и регулировки масляных насосов и фильтров ДВС

Замена помпы

Чтобы охлаждающая жидкость циркулировала по системе, нужен мощный насос. Его функции выполняет помпа. Конструктивно она состоит из вала с насаженной на него крыльчаткой, при вращении которой жидкость начинает циркулировать по системе. С обратной стороны вала расположен приводной шкив, иногда в паре с вентилятором. Посредством ремня и приводного шкива энергия вращения мотора передается на вал, что приводит в действие всю систему.

При неисправностях помпы нарушается тепловой режим мотора, что чревато закипанием охлаждающей жидкости и перегревом ДВС.

Замену можно осилить самостоятельно.

Но если вы не имеете такого опыта, хотите сохранить собственное время и нервы, обратитесь к профессионалам. Мастера техцентра Autogarag в ЮВАО (Марьино, Братиславская) выполнят всю работу квалифицированно, грамотно подобрав аналог старой помпы. Не во всех случаях дубликат целесообразно устанавливать. На Сузуки Гранд Витрара 2,0 крыльчатка разбивает корпус, в котором устанавливается сам насос. В этом случае возможно установить только оригинальную запчасть.

Как к нам добраться?

При движении от ул. Профсоюзная в сторону Ленинского проспекта. Вам необходимо пересечь перекресток с ул. Академика Волгина прямо и проехать до пешеходного светофора, за светофором через 50 метров будет поворот направо под шлагбаум (при въезде будет необходимо сказать охране, что Вы едете в Автотехцентр Авангард), далее движетесь прямо 150 метров и Вы приехали, Добро пожаловать!

При движении от Ленинского просп. по ул. Миклухо-Маклая в сторону ул. Профсоюзная. Перед пешеходным светофором (это первый светофор от Ленинского в сторону Профсоюзная) не доезжая до него 50 метров будет поворот налево под шлагбаум (при въезде будет необходимо сказать охране, что Вы едете в Автотехцентр Авангард), далее движетесь прямо 150 метров и Вы приехали, Добро пожаловать! Тел.

Признаки неисправностей

Хочу сразу заметить, что с целью определения неисправностей в составе водяного насоса потребуется снимать узел и разбирать его. Только этот метод дает реальную возможность увидеть образовавшиеся следы коррозии, признаки кавитации и загрязнения.

Практика наглядно показывает, что подобное происходит на самых разнообразных машинах:

  • ВАЗ 2107;
  • Фольксваген Пассат;
  • ФФ2, то есть Форд Фокус 2 поколения;
  • Лада Гранта;
  • Киа Спектра;
  • Шевроле Авео;
  • Ауди А5;
  • Ниссан Кашкай;
  • Митсубиси Аутлендер;
  • Тойота Камри;
  • Шкода Октавия и пр.

Причем везде ситуация примерно одинаковая. То есть невозможно определить наличие проблем, не разобрав и не заглянув внутрь водяного насоса системы охлаждения.

Потому основной упор делается на косвенные признаки. С их помощью водитель получает возможность заблаговременно диагностировать неполадку, и предотвратить серьезные последствия.

Различают следующие косвенные признаки:

  • Появляется тонкий свист без прерываний в процессе работы двигателя. Причем исходит он из зоны шкива распредвала ДВС. Свист сообщает о том, что выше из строя подшипник;
  • Подтеки жидкости охлаждения. Следы антифриза можно заметить непосредственно на силовом агрегате, либо же под днищем машины, то есть на асфальте;
  • Люфт насоса. Чтобы проверить его наличие, просто ухватитесь рукой за шкив помпы, и попробуйте раскачать устройство вниз и вверх.

Не стоит забывать о возможном завоздушивании системы, из-за чего антифриз не выполняет полноценно свои функции, мотор перегревается и происходят ряд вытекающих из этого поломок. Тут будет правильно напомнить об удалении воздушной пробки из системы охлаждения. Еще обязательно почитайте материал про проверку крышки расширительного бачка, имеющего непосредственное отношение к системе охлаждения ДВС.

Я не буду рассказывать о том, как меняется насос. Обычно замена выполняется согласно руководству по эксплуатации от автопроизводителя. Смысл сводится к тому, чтобы слить жидкость охлаждения, отключить патрубки, предварительно обесточить авто, и демонтировать проблемный узел.

Конструкции и расположение у всех насосов разные, потому универсальной инструкции не существует. Можете найти в сети видео, либо просто отдать машину в автосервис.
