Диагностика Лада Калина через ноутбук: программы, подключение, нюансы

Распиновка диагностического разъема ваз 2114

Распиновка и где находится диагностический разъем ВАЗ-2112

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной

Рассмотрим несколько машин ВАЗ в качестве примера:

  • на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
  • на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
  • на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
  • на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
  • на Приоре его нужно искать сразу за бардачком, на стенке.

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

  1. 4-й и 5-й контакты – выходы GND.
  2. 16-й контакт – +12 В (линия питания).
  3. 7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

  1. Контакт H – +12 В (линия питания).
  2. Контакт G – +12 В для бензонасоса.
  3. Контакт A – GND-выход.
  4. Контакт M – линия диагностики.

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя

Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

Распиновка диагностических разъемов автомобилей ВАЗ и ГАЗ

В настоящее время подавляющее число автомобилей имеют диагностический разъем OBD2 (трапецевидная 16-пиновая колодка, обычно находится в районе руля). Через данный разъем можно подключать диагностическое оборудование для диагностики Вашего автомобиля, а также подключать бортовые компьютеры и прочие устройства, работающие через диагностическую колодку.

Часто у людей возникает вопрос по распиновке диагностических колодок каких-либо автомобилей. В нашем магазине есть различные переходники для разных моделей.Но если Вы забыли заказать переходник для автомобиля, можно попробовать изготовить его самостоятельно, либо подключить адаптер напрямую. Для этого мы приготовили для Вас небольшой обзор по распиновке колодки OBD2, распиновке колодок автомобилей ВАЗ и ГАЗ.

Блок управления двигателем Лады Калина

Возможности проведения автодиагностики зависят от типа и марки ЭБУ (электронного блока управления, ECU). Тип ЭБУ зависит от года выпуска авто и двигателя (экологичность и номер двигателя).

На автомобилях Калина 1, 2 чаще всего установлены:

  • Двигатель 21116 — ЭБУ М74
  • Двигатель 21126 — ЭБУ Bosch Me17.9.7 или М75 (с шиной CAN или без неё).
  • Двигатель 21127 — ЭБУ М74 — 638 (аналог М74 с изменённой платой).
  • ЭБУ Январь и Ителма ставились на автомобили до 2008 года.

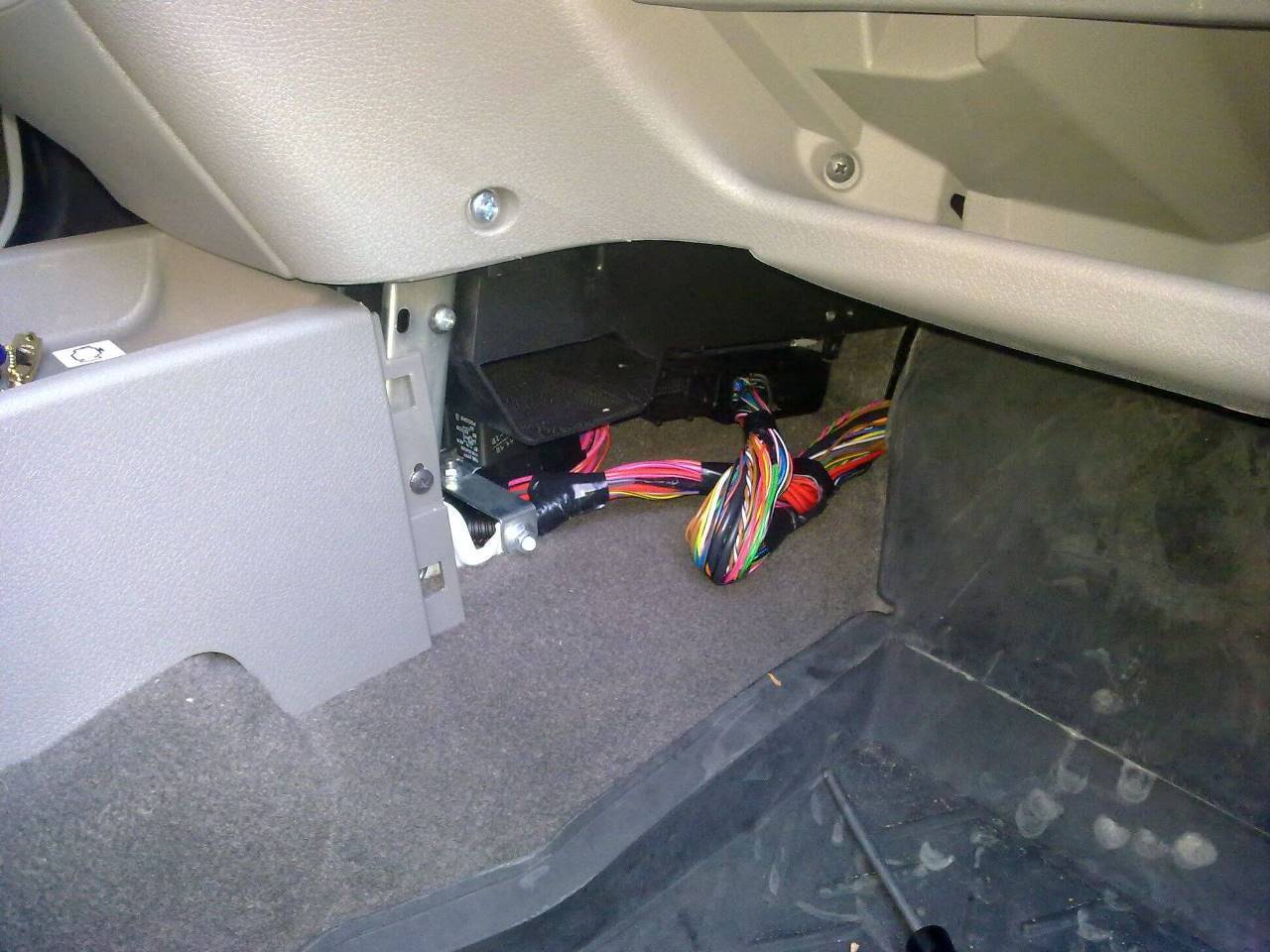

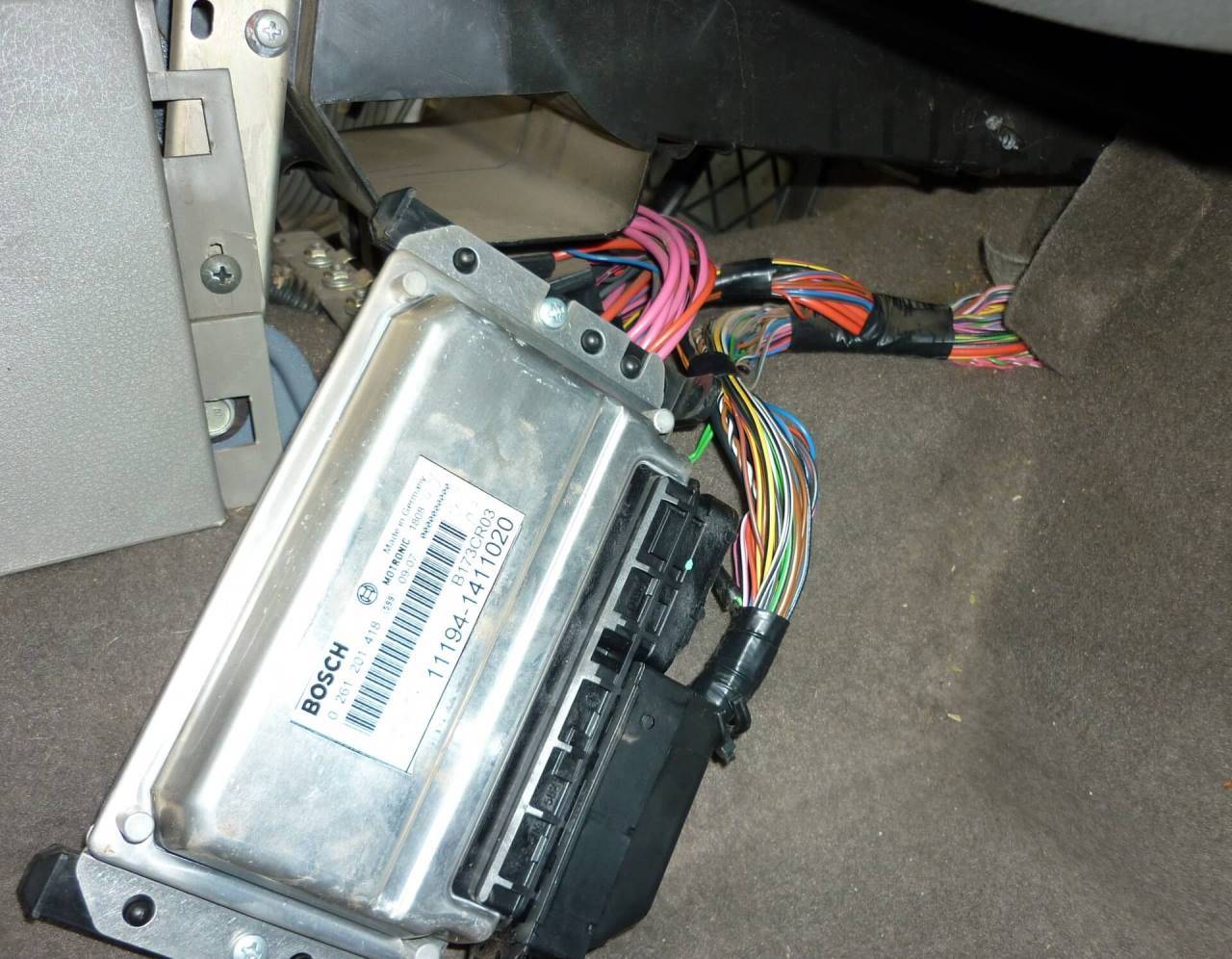

Располагается ЭБУ у Лады Калины под центральной панелью, и чтобы рассмотреть номер и тип ЭБУ следует демонтировать (приподнять панель).

Блоки управления двигателем в свою очередь имеют определённую прошивку, но для диагностики через OBD2 разъем влияет только наличие CAN шины. При наличии СAN необходимо подбирать соответствующий диагностического адаптер с поддержкой этого протокола.

ВАЖНО: Если установлены ЭБУ без поддержки CAN шины, то необходимо использовать KKL VAG адаптер

Диагностику ECU рекомендуется осуществлять раз в 10 000 км пробега, или каждое ТО. На примере показан блок Bosch с прошивкой b173CR03 (серийная прошивка) без CAN.

Коротко о прошивке ЭБУ:

Прошить (перепрошить) блок управления Bosch Me17.9.7 на автомобилях ВАЗ возможно только череp K-Line адаптер, которые поддерживают передачу данных по соответствующей шине.

Самодиагностика

На Калине в ECM с контроллером BOSCH встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается “Check Engine” и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.

Загорелся Check Engine на Ладе Калине?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

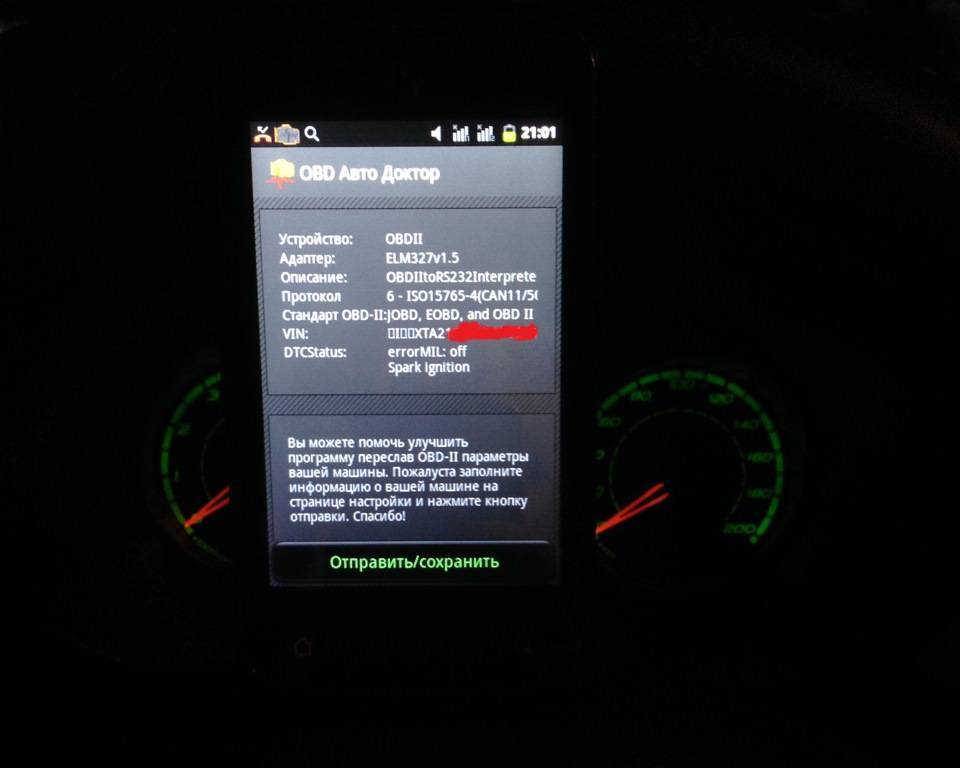

Доброго времени суток!Прикупил себе Адаптер ELM327 Bluetooth.

ELM327 — популярный адаптер для диагностики автомобилей по протоколу OBD-II. Адаптер вставляется в диагностический разъем автомобиля и по Bluetooth соединяется с телефоном (на платформе Android) или с компьютером на котором имеется Bluetooth.

Диагностические возможности адаптера непосредственно зависят от используемого программного обеспечения. Наиболее популярными программами являются: для телефона -Torque Pro, ScanMaster Lite, OpenDiag, для компьютера- ScanMaster-ELM.

С помощью данных программ можно просматривать текущие данные с датчиков автомобиля, читать диагностические коды неисправностей и при необходимости стирать их.

Чтение кодов OBD-II:

P — is for powertrain codes — код связан с работой двигателя и/или АКППB — is for body codes — код связан с работой “кузовных систем” (подушки безопасности, центральный замок, электростеклоподъемники)C — is for chassis codes — код относится к системе шасси (ходовой части)U — is for network codes — код относится к системе взаимодействия между электронными блоками (например, к шине CAN)Вторая позиция:0 — общий для OBD-II код1 и 2 — код производителя3 — резервТретья позиция — тип неисправности:1 — топливная система или воздухоподача2 — топливная система или воздухоподача3 — система зажигания4 — вспомогательный контроль5 — холостой ход6 — ECU или его цепи7 — трансмиссия8 — трансмиссияЧетвертая и пятая позиции — порядковый номер ошибки

Диагностический разъем lada kalina и priora, диагностика автомобиля через ноутбук

J7 Online Tuner — программа для настройки двигателя на основе инженерного блока «Январь 7.2» — позволяет менять калибровки прошивки в онлайн режиме. Для запуска программы необходимо подключить k-line адаптер к порту COM1 компьютера. В папке bir-engine лежат инженерные версии прошивок — одну из которых необходимо залить в блок программой Combiloader 2.1.8. К программе прилагается подробная справка.

  • Разместил: admin1
  • Комментарий: 0
  • Прочитано: 38394

Программа для просмотра логов DiagView 1.5.2

Программа DiagView 1.5.2 (полный доступ) предназначена для просмотра логов, сделанных при диагностике программой OpenDiagPro (Mobile или Free). Доступны все ВАЗовские ЭБУ: bosch 1.5.4, январь 5.1, январь 7.2, м73, м74, м75.

  • Разместил: admin1
  • Комментарий: 0
  • Прочитано: 47535

  • Разместил: admin1
  • Комментарий: 0
  • Прочитано: 87600

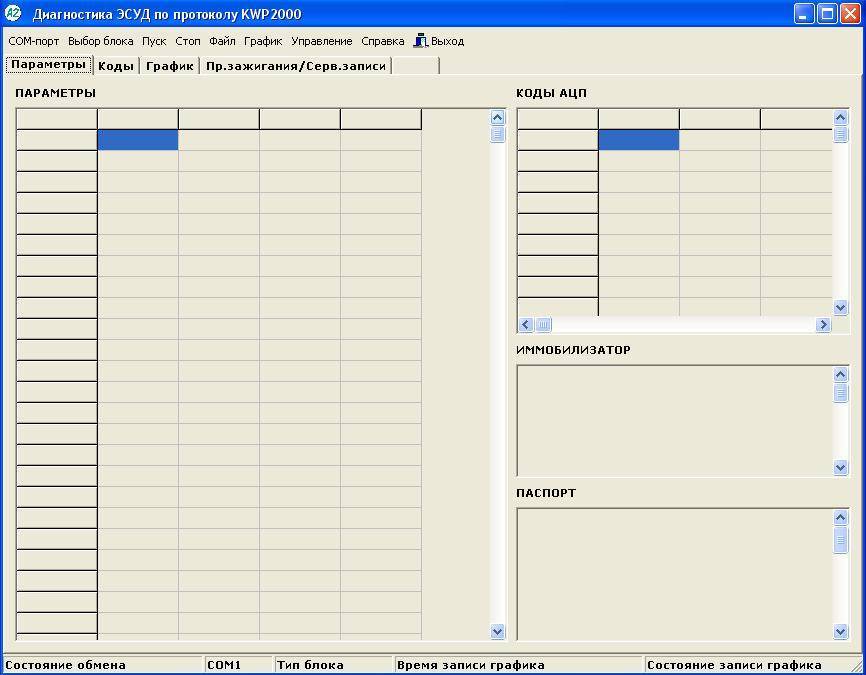

KWP_D — программа для диагностики ВАЗ, ГАЗ, УАЗ (ЭБУ Микас 11, 10.3, Bosch 7.9.7)

Программа kwp_d предназначена для диагностики автомобилей ВАЗ, УАЗ и ГАЗ с двигателями, оснащёнными электронной системой управления впрыском топлива с контроллерами МИКАС 11, BOSCH M7.9.7 и их модификаций.

Данная программа функционирует на персональной ЭВМ типа IBM-PC/AT совместно с адаптером RS-232/K-Line.

  • Разместил: admin1
  • Комментарий: 0
  • Прочитано: 40895

STEVAZ — программа для диагностики ВАЗ, ГАЗ

Программа STEVAZ предназначена для диагностики автомобилей ВАЗ и ГАЗ через k-line адаптер. Программа может связываться с ЭБУ Январь 5.1, Январь 7.2, М 1.5.4, MP 7.0, MP 7.0 евро 3, Январь 4.1, GM-ISFI-2S, M 7.9.7, ME 17.9.7, M10-ECU, Микас 11, Микас 11-ET, а также с ЭМУР Лада. С помощью программы СТЕВАЗ можно посмотреть практически все параметры ЭБУ, комплектацию автомобиля, ошибки.

  • Разместил: admin1
  • Комментарий: 0
  • Прочитано: 54566

Программка для расчета степени сжатия и прочего.

  • Разместил: admin1
  • Комментарий: 0
  • Прочитано: 16613

OpenDiag 1.4 free (программа для диагностики ВАЗ, ГАЗ, УАЗ)

Программа OpenDiag предназначена для компьютерной диагностики автомобильных систем инжекторных автомобилей российского производства. Программа используется для проведения технического обслуживания и ремонта автомобилей в автосервисах, СТО или владельцем автомобиля при наличии соответствующего оборудования (адаптеров и ПК). Программа может работать с двумя видами адаптеров: KL-line адаптер и ELM327.

Диагностируемые блоки:

Bosch: M1.5.4 (N), MP7.0 (E2/E3), M7.9.7 (E2/E3/E4), ME17.9.7(ГАЗ/ВАЗ);

Январь: 5.1, 5.1.1, 5.1.2, 5.1.3, 7.2, 7.2+

Итэлма/Автэл: VS5.1, М73, М74, М75

Микас: 5.4, 7.1, 7.6, 10.3/10.3+, 11.3/11.3+, 11(Euro2)/VS8, 11МТ/11ЕТ, 12/12.3

Дополнительное оборудование автомобиля: АПС6/АПС6.1, ЭП Приора, ЭП Калина НОРМА, ЭП Калина ЛЮКС, ЭП Гранта, усилители руля (Mando, КЭМЗ, Автоэлектроника, Авиаагрегат, Север/ДААЗ), ПБ (Autoliv ACU3), отопитель/климат, АБС (Bosch 5.3, Bosch 8.0, Bosch 8.1), блок управления стеклоочистителем.

Программы для адаптеров OBD-II для мобильных устройств

Как и обещали ранее, приводим список популярных мобильных приложений для считывания данных из ЭБУ автомобилей:

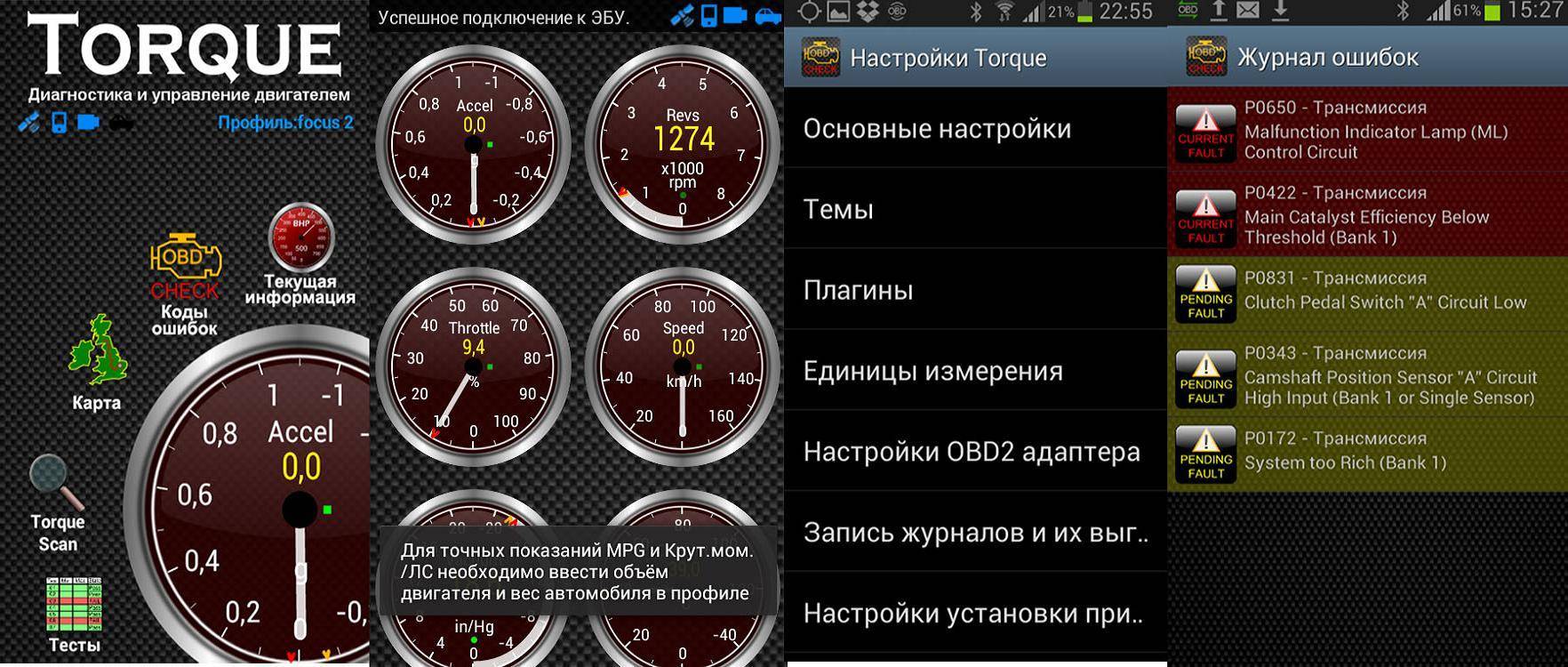

  • Считается самой распространенной программой для компьютерной диагностики автомобилей для мобильных устройств под управлением iOS и Android. Приложение платное, но имеется и бесплатная версия с урезанным функционалом.
  • Данное мобильное приложение для Android разработано компанией Palmer — владельцем авторский прав на рассмотренную ранее программу ScanXL под Windows. Приложение платное. Имеется бесплатная урезанная версия.
  • Car Gauge и Car Diagnostic. Бесплатная и платная (соответственно) версия программы для адаптеров ELM237 с возможностью подключения модулей (только в платной версии) для диагностики автомобилей Ford, Nissan, GM, Toyota и KIA. Доступная для Android-девайсов.
  • Car Doctor. Простая бесплатная программа для Android, позволяющая считывать ошибки и параметры работы систем автомобиля, поддерживающих ODB-II.

Это далеко не все существующие программы для адаптеров ODB-II под мобильные устройства.

Лучшие недорогие любительские автосканеры

Строго говоря, название ELM327, используемое многочисленными китайскими производителями для своих дешевых диагностических приборов, является неправомерным – это обозначение принадлежит конкретной американской компании, впервые разработавшей интерфейс для преобразования различных автомобильных протоколов связи в набор стандартных команд последовательного порта, распространенные на рынке устройства – это его нелицензионные копии.

В зависимости от аппаратной реализации китайский интерфейс может иметь как USB-подключение (в системе такой прибор распознается как виртуальный COM-порт), так и беспроводной интерфейс Bluetooth. В последнее время стали распространены устройства с WiFi-модулем, но, несмотря на активную рекламу, обещающую высокую скорость передачи данных, в реальности они менее функциональны6 большинство программ рассчитаны именно на виртуальные COM-порты, реализуемые через USB или Bluetooth.

Популярность китайским клонам автосканера ELM327 обеспечивает не только низкая цена, но и распространенность бесплатных, дешевых или взломанных программ для различных платформ: владельцы смартфонов обычно используют Torque, для владельцев отечественных автомобилей есть регулярно обновляемая программа OpenDiag (один из немногих случаев, когда ELM327 действительно можно использовать для серьезной диагностики).

  • Наиболее доступная цена из всех диагностических приборов.
  • Наличие программ под Windows, Android и iOS.
  • Большинство моделей компактны и имеют беспроводное подключение.
  • Эффективность работы сканера зависит от использованного для связи с ELM327 программного обеспечения, подавляющее большинство которого – программы любительского уровня.
  • Не может использоваться для адаптаций, перекодирования блоков управления, «видит» минимум устройств (обычно только контроллер впрыска).

Лада Гранта Лифтбек 21917 – 713-42 люкс › Бортжурнал › приложение для диагностики авто

Car Scanner ELM OBD2 (бета-версия) для тех у кого есть сканер ELM 327 Bluetooth v1.5 Лучше чем Torque Pro (OBD2 / автомобиль) и OpenDiag Mobile не верите — смотрите рейтинг на плей маркет. Программа реально работает — спасибо разработчику. Лучшее приложение для диагностики и контроля автомобиля с помощью Вашего телефона или планшета.

Наблюдайте за параметрами работы Вашего автомобиля в режиме реального времени, считывайте и сбрасывайте ошибки и стоп-кадры, следите за результатами самодиагностики ЭБУ, замеряйте разгон автомобиля, ведите статистику расхода топлива и многое другое: 1) Устали от поисков глючных плагинов для Torque? Тогда добро пожаловать в Car Scanner! Множество дополнительных датчиков для различных марок уже интегрированы в программу. 2) Настройте приборную панель так, как Вам удобно. Вы можете настроить несколько страниц, выбрав указатели различного вида (стрелочный указатель, текст, график) и настроив внешний вид каждого из них. 3) Добавляйте дополнительные датчики, чтобы получить то, что скрыл от вас производитель автомобиля. 4) Считывайте и сбрасывайте ошибки. Car Scanner включает обширную базу расшифровок ошибок. 5) Считывайте стоп-кадры (состояние датчиков в момент сохранения ошибки). 6) Наблюдайте за результатами самодиагностики ЭБУ. 7) Проверьте, готов ли автомобиль к тестам экологичности выхлопа.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: список отображаемых параметров различен для каждого автомобиля и на 100% зависит не от программы Car Scanner, а от блока управления автомобилем

ВАЖНО! Работа со старыми ЭБУ АвтоВАЗ возможна, но не гарантируется!

ВАЖНО! Работа со старыми ЭБУ АвтоВАЗ возможна, но не гарантируется!

Самые частые коды ошибок

Они состоят из 5 символов. Для каждой марки авто они свои, самые распространенные из них связаны с повреждениями электроцепи, нарушениями в выведении выхлопных газов, с выходом из строя самих датчиков, с проблемами с напряжением в бортовой сети или с набором скорости машины.

Если ранее авто ремонтировали «на авось», полагаясь только на мастерство автослесаря СТО и нехарактерный звук машины, то сейчас практически любой автолюбитель при желании и необходимом оборудовании может сам провести диагностику своего авто, выявить неисправность автомобиля своими руками и устранить ее. Также можно доверить это профессионалам.

Подробные видео инструкции помогут правильно провести диагностику автомобиля.

Способы устранения неисправности

Теперь, когда все причины определены, можно начать рассмотрение вопроса устранения неисправностей. Но, перед тем, как начать стоит отметить, что автолюбителю необходимо иметь представление о конструктивных особенностях двигателя, если он хочет устранить неисправность самостоятельно. В противном случае, прямая дорога на автосервис, во избежание получения еще других проблем, которые обычно по не опыту автолюбители создают себе сами.

Датчики

Зачастую, причиной, по которой может загораться чек на Калине становиться — выход со строя одного из датчиков. Среди таких вероятными, которые стоит сразу проверить являются: датчик массового расхода воздуха, регулятор холостого хода, датчик положения коленчатого вала, датчик кислорода и датчик температуры охлаждающей жидкости.

Но, существует более простой и эффективный способ определить неисправность того или иного датчика, а именно подключение к электронному блоку управления двигателем. Здесь можно посмотреть ошибки и расшифровав их, определить, где находится проблема.

Дроссель

Засоренность дроссельной заслонки зачастую становиться причиной того, что может загореться чек двигателя, поскольку в силовой агрегат поступает не достаточное количество воздуха. Решением проблемы становится чистка. Этот процесс можно провести при помощи жидкости для чистки карбюраторов или жидкости ВД-40.

Деталь демонтируется с автомобиля и вычищается, после чего, ее устанавливают на место. Также, рекомендуется проверить датчик положения дроссельной заслонки, который мог выйти со строя.

Форсунки

Одной из частых причин появления значка «чек» на приборной панели становится неисправность одной или нескольких форсунок, которые не должным образом распыляют топливную смесь. Так, стоит демонтировать все элементы и проверить их при помощи специального стенда.

Если такового нет, то можно применить народный способ, залив промывочную жидкость в трубки подачи топлива и активировать форсунки при помощи АКБ. Таким образом, будет видно, какая форсунка плохо работает. Но, опытные автомеханики рекомендую проводить чистку и проверку распылителей на стенде, поскольку эффективность процедуры выше.

Бензонасос и фильтр

Еще одной причиной неисправности может стать неисправность бензинового насоса или его фильтра. Отсутствие питания или загрязненность фильтрующих элементов приводит к тому, что в силовой агрегат будет поступать недостаточное количество горючего для образования воздушно-топливной смеси.

Вылечить неисправность можно при помощи проверки работоспособности бензонасоса, а также заменой фильтра внутри бензинового насоса. Отдельно стоит посмотреть на топливный фильтр, который мог забиться при заливке некачественного бензина.

Воздушный фильтр

Засоренность воздушного фильтра может стать причиной недостаточного количества воздуха в камерах сгорания. Так, для проверки этого элемента, его необходимо демонтировать, что делается достаточно просто. Осмотрев фильтрующий элемент, можно узнать насколько он загрязнен и необходимо ли заменить изделие. Так, после замены может пропасть сигнал чек с приборной панели.

Свечи и высоковольтные провода

Проводка, также зачастую становиться причиной того, что на панели загорается значок чек. Это случается тогда, когда неработоспособная свеча или возник пробой по одному из высоковольтных проводов.

Диагностика

Если вы заметили, что в работе транспортного средства Лада Калина возникло что-то неладное, то есть смысл произвести диагностику машины. Как правило, все поломки проявляются сразу после проверки авто. Вы можете обратиться за помощью в проведении диагностики на СТО, где заплатите определенную сумму за эту услугу, а можете все сделать сами. Разумеется, при помощи специального оборудования есть больший шанс определить неисправность, так как при самостоятельной проверке есть вероятность получения неточных данных.

Итак, приступим к самостоятельной диагностике авто. Для этого:

  1. Выключите зажигание.
  2. Нажмите на кнопку сброса дневного пробега и удерживайте.
  3. Удерживая кнопку, проверните ключ в замке зажигания.
  4. Сделав это, на приборной панели все указатели датчиков загорятся, а стрелки тахометра, спидометра, датчика температуры антифриза и уровня бензина в топливном баке пройдут по шкале от нуля до максимума. Далее, нажмите на кнопку, расположенную на подрулевом переключателе дворников. Таким образом вы сможете переключить данные на экране панели приборов. На первом вы сможете увидеть процесс проверки работоспособности панели приборов. На втором будет показана версия установленного в автомобиле программного обеспечения, а на третьем — комбинации неисправностей.

Для считывания комбинаций неисправностей в автомобиле вам потребуется именно последний экран. На нем будут отображены однозначные коды. Чтобы получить четырехзначные комбинации неисправностей, воспользуйтесь специальным оборудованием или услугами специалистов на СТО.

Видео «как можно произвести диагностику калины без ноутбука?»

Менее точный, но более простой вариант диагностики Калины без ноутбука представлен на видео ниже (автор ролика — Игорь Т).

Здравствуйте! Делаю первую запись в бортжурнале чтобы рассказать о возможности самостоятельно диагностировать свою Ладу Калину (а также это должно сработать на Гранте и Приоре) в домашних условиях, без переплаты в сервисе, где с долькой вероятности вам порежут один-другой проводок, чтобы через время вы вернулись к ним снова, и заплатили еще за ими же созданную неисправность… Не буду утверждать за всех, но опыт есть, уже обманывали лично меня подобным образом.Итак: начну с того, что загорелся проклятый ЧЕК

Появилась сразу же мысль поехать в сервис, чисто подсознательно, но позже вспомнил, что однажды меня уже обманули, вышеупомянутым образом. Как я разобрался в том, что меня обманули расскажу в другой записи как-нибудь. Итак, ехать в сервис не решился. Вместо этого поехал в магазин технологий DNS, где спросил про особенный диагностический кабель (я правда не имел представления, что это такое, и увидел это название лишь в интернете).

Там мне подробно рассказали о возможностях кабеля, и как им пользоваться. Оказалось, что это устройство подключается к разъему борт.системы (или что то типа того) в машине через порт OBD-II, а затем соединяется с компьютером (а можно и со смартфоном) через специальное ПО и считывает подробное состояние автомобиля, преобразуя код автомобиля в код операционной системы на вашем устройстве (из меня плохой программист, и поэтому я пытаюсь объяснить как могу).

Такая перспектива более чем порадовала меня, и поэтому я согласился сделать заказ (на складе не оказалось данного кабеля). Сначала я просил, чтобы мне заказали шнур, то есть на входе адаптер OBD-II, а на выходе USB, но девушка-консультант сказала, что наиболее практичным в использовании будет Bluetooth-адаптер. Во первых: его можно использовать не только с компьютером (ноутбуком), но и с телефоном. Во вторых: можно на некотором расстоянии заниматься машиной, что хоть и мелочь, когда вы диагностируете ее, но все же приятно.

Любой автомобилист сталкивался с тем, что на приборной панели выпадал «чек» или светились другие сигнализаторы, но при механическом обследовании ничего не обнаруживалось. В 75% процентах случаев, стоит подключаться к электронному блоку управления, но как это делается, знает далеко не каждый владелец Лады Калины.

Видео о подключении ноутбука к ЭБУ Лада Калина через диагностический разъём:

Видео» материал расскажет, как провести диагностику Лады Калины, а также, основные программы и нюансы, связные с проведением этой операции.

ELM327 программы для компьютера или ноутбука (Windows)

Эти elm327 программы предназначены для диагностики автомобиля с помощью компьютера, устанавливаются на компьютеры на базе Windows. В описании к программе написано для каких автомобилей она предназначена, а так же с какими типами адаптеров она работает — USB, Wi Fi или bluetooth.

ScanMaster ELM 2.1

Самая универсальная и функциональная elm327 программа. Отлично работает как с иномарками, так и с автомобилями Российского производства. Рекомендуем начинать диагностику именно с этой программы.

Работает с адаптерами: USB, Bluetooth, Wi-Fi

Скачать программу ScanMaster ELM 2.1

OpenDiag

Программа для диагностики всех моделей русского автопрома (ВАЗ, ГАЗ, УАЗ и др.). Поддерживает несколько видов адаптеров, в том числе и elm327. Это самая удобная программа для диагностики русских авто. Если у Вас русский автомобиль, то рекомендуем использовать именно эту программу.

Работает с адаптерами: USB, Bluetooth

Скачать программу OpenDiag

FORScan

Эта elm 327 программа создана специально для автомобилей марок: FORD, Mazda, Lincoln и Mercury. Она имеет огромные возможности, сканирует все блоки авто, включая подушки безопасности, ABS и прочее. Есть возможность конфигурации и программирования параметров.

Работает с адаптерами: USB, Bluetooth, Wi-Fi

Скачать программу FORScan

ELMConfig

Эта программа так же для автомобилей FORD. Умеет работать со всеми модулями авто, а так же, помимо диагностики, даёт возможность калибровки и конфигурирования.

Работает с адаптерами: USB

Скачать программу ELMConfig

ScanXL

Программа отлично работает со множеством марок автомобилей и имеет отличный набор функций.

Работает с адаптерами: USB

Скачать программу ScanXL

PROScan

Это универсальная elm327 программа. Имеет все необходимые функции: замеряет параметры, строит графики, считывает и стирает ошибки и многое другое. К сожалению русского языка нет.

Работает с адаптерами: USB

Скачать программу PROScan

TiggoDiag 1.2.0.3

Программа для диагностики автомобилей Cherry Tiggo, GreatWall и некоторых моделей Mitsubishi с помощью адаптера ELM327.

Работает с адаптерами: USB

Скачать программу TiggoDiag

Зачем нужна диагностика?

Предназначение диагностики, как сказано выше, заключается в точном определении возможных неисправностей, которые могут случиться при работе транспортного средства. Если в работе авто появились какие-либо симптомы поломок, а точно определить неисправность самостоятельно не удается, то можно попытаться продиагностировать машину.

Но это — только обобщенная цель, более конкретно причины проверки указаны ниже:

  1. Необходимость выполнения этого процесса обычно появляется тогда, когда на контрольном щитке появляются индикаторы, которые предупреждают автовладельца о поломке.
  2. На практике данная процедура часто осуществляется в случае неправильной работы одного или нескольких агрегатов и узлов авто. Выполненная проверка позволит дать автовладельцу точный ответ на тему того, действительно ли эти механизмы вышли из строя или нет.
  3. При покупке транспортного средства. Благодаря компьютерному распознаванию ошибок потенциальный покупатель может без помощи специалистов определить, насколько правильно работает силовой агрегат, коробка передач и подвеска.
  4. Кроме того, необходимость проведения этого процесса может быть обусловлена снижением возможных затрат на ремонт машины в будущем. Иными словами, речь идет о профилактическом диагностировании, по словам многих специалистов, такую задачу лучше выполнять не реже раза в год. Если автовладелец узнает о возможных неисправностях заранее, до того, как эксплуатация автомобиля будет невозможной, то он сможет снизить финансовые затраты на его ремонт (автор видео — канал CompsMaster).

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

  1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
  2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
  3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Где находится диагностический разъем на Ладе Калина

Основное назначение диагностического разъема (далее – ДР) заключается в обеспечении коммутации ЭБУ, или элекронного блока управления с внешним считывающим прибором. Таковым может являться портативный компьютер либо сканер. Это дает возможность автовладельцам Лады Калина осуществлять диагностику бортовой электросистемы самостоятельно. Подсоединение ноутбука либо другого устройства в ДР производится через адаптер, после чего идет запуск специализированной программы, считывающей с памяти блока управления коды ошибок. И вот здесь появляется логичный вопрос: где искать диагностический разъем?

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
