Расшифровка кодов ошибок на Лада Калина (1 и 2 поколение)

Коды ошибок лада калина 1,6 литра, свидетельствующие о неконтролируемом нарушении в топливной магистрали (0200)

  • 201-204 – разрыв магистрали управления форсунками 1-4, обычно проявляется троением или даже двоением ДВС, также силовая установка может не запускаться;
  • 217 – критическое превышение температуры блока двигателя;
  • 230 – ошибка Лада Калина, сопровождающаяся падением мощности или проблемами с запуском силовой установки, вызвана нарушением цепи реле топливного фильтра;
  • 263/266/269/272 – отказал драйвер управления форсунками последовательно от №1 до №4;
  • 261/267/270/264 – нарушение изоляции провода управления форсунками с КЗ на массу автомобиля для 1-4 элемента;
  • 262/265/268/271 – аналогично предыдущему пункту, только с касанием на 12 вольт.

Диагностика Калины

Определить неисправности в работе системы управления двигателем Lada Kalina можно двумя способами. Путем самодиагностики, а также тестирования с помощью компьютера и специального адаптера. Первый вариант более простой, но менее точный. Компьютерная диагностика автомобиля позволяет получить развернутый ответ о причинах неисправностей.

Самодиагностика

Эта процедура выполняется с помощью приборной панели в салоне машины:

  1. Зажигание автомобиля должно быть отключено. Кликается кнопка сброса дневного пробега на контрольном щитке. Удерживая эту клавишу, необходимо провернуть ключ в замке, чтобы включить зажигание.
  2. Контрольный щиток автоматически переходит в режим самодиагностики. На его экране загорятся все позиции компонентов и диодный индикатор. Стрелки на датчиках начнут двигаться от минимального значения к максимальному.
  3. Используя кнопку управления, расположенную на подрулевом переключателе, можно перейти из одного режима в другой. У пользователя есть возможность зайти в меню самодиагностики, посмотреть версию программного обеспечения, а также определить комбинации ошибок.
  4. Чтобы покинуть меню, нужно не предпринимать никаких действий на протяжении тридцати секунд.

Пользователь Arbix показал процедуру самостоятельного тестирования авто Лада Калина.

Компьютерная диагностика

Чтобы выполнить задачу, потребуется следующее:

  1. Компьютер, можно использовать ноутбук. Допускается применение планшетного девайса.
  2. Кабель USB для подключения к диагностическому разъему.
  3. Программное обеспечение, которым будет выполняться тестирование. Есть множество прошивок для проведения компьютерной диагностики. Отзывы показывают, что оптимальным вариантом будет утилита ВАЗ. Она разработана специально для моделей АвтоВАЗ — Калины, Приоры и Гранты.

Для компьютерной диагностики автомобиля Лада Калина необходимо найти разъем, он расположен перед рычагом коробки передач, в отсеке над прикуривателем.

Процедура проверки осуществляется так:

  1. На компьютер устанавливается программное обеспечение для тестирования.
  2. Перед рычагом коробки передач открывается пластиковая крышка, под ней располагается выход OBD-2 или K-Line.
  3. Следующим этапом будет подключение провода к колодке. Один его конец соединяется с разъемом, а второй — с компьютером.
  4. После этого производится диагностика наличия подключения. Для этого необходимо на компьютере зайти в «Диспетчер задач». Перейдя на вкладку «Оборудование», можно увидеть, есть подключение или нет. При его наличии действия по тестированию продолжаются.
  5. Затем производится запуск прошивки, которая будет выполняться для тестирования. Если программа не считывает коды, то надо кликнуть на «Файл» и выбрать пункт «провести диагностику». Появится таблица, в которой будут продемонстрированы все комбинации неисправностей.
  6. Перейдя в меню «Параметры», можно увидеть состояние транспортного средства. Во вкладке «Коды» выводится информация об имеющихся неисправностях.
  7. После получения комбинаций надо их расшифровать и устранить проблему.

На «приборке» кликается клавиша сброса пробега Нажимается клавиша, расположенная на правом подрулевом переключателе

Виды кодов и ошибок на панели авто Калина

Наверное, каждый владелец Калины когда-нибудь сталкивался с ошибками, которые показывались на приборной панели. Это некая диагностическая информация, которую желательно знать. Отметим, что при помощи бортового компьютера производится самодиагностика и выявляются те или иные поломки. В наше время существует огромное количество различных систем, позволяющих, например, визуально представить место проблемы. К сожалению, создатели этой модели автомобиля не добавили такую возможность, поэтому автовладельцы могут увидеть только цифровое обозначение. Чтобы увидеть эту информацию, нужно научиться делать диагностику. Запустить процесс проверки очень легко, необходимо нажать клавишу фиксации дневного пробега автомобиля. Удерживая кнопку, требуется завести машину. Если все сделано правильно, стрелки всех датчиков начнут двигаться от начального значения до конечного. Далее нужно переключить экраны информации, для этого используйте специальную клавишу на рукоятке переключения дворников.

Чаще всего встречаются такие:

  • 2 – указывает на небольшие отклонения в напряжении бортовой сети машины;
  • 3 – дает знать пользователю, что датчик уровня топлива сломался;
  • 4 – этот код показывает, что в цепи датчика охлаждения разрыв либо он вышел из строя;
  • 5 – говорит о нерабочем датчике температуры;
  • 6 – указывает на перегрев мотора;
  • 7 – предупреждает о том, что давление масла в системе имеет аварийные значения;
  • 8 – данное значение говорит о том, что тормозная система не работает;
  • 9 – это разряженный аккумулятор;
  • С1044 – неполадка электроусилителя руля.

Отметим, что, помимо приборной доски, на данном автомобиле есть возможность проводить диагностику при помощи отдельных контроллеров, отвечающих за ту или иную систему. Расшифровка неисправностей делается при помощи специального программного обеспечения. Однако многие опытные механики знают все наизусть. Таблица с ошибками помогает автомобилистам разобраться в проблемах.

Стоит заметить, что самодиагностика облегчает жизнь автолюбителю и автомеханику, так как есть возможность исключить некоторые неисправности. Например, при появлении кода 0036 специалист сразу поймет, что проблема заключается не в моторе, а в цепи управления нагревателем. Напомним, что информационные коды могут изменяться вместе с версией ПО. Поэтому рекомендуем рядом иметь актуальную таблицу с кодами, ведь в новом варианте старый код способен обозначать совсем другое.

2 Новые функции прибора – чего ждать от производителей в будущем

В связи с ростом популярности компьютеров Штат X5 M производители решили не останавливаться только на одной модели. Недавно прошел ряд презентаций, во время которых консультанты представили потребителям устройства с абсолютно новым интерфейсом и расширенным функционалом. Изменился и внешний вид прибора – теперь бортовой компьютер Штат X5 M-2 на Калину имеет больший дисплей и выпускается в черном, серебристом и красном цветовом оформлении.

Помимо стандартных опций, компьютер теперь напрямую связан с ЭБУ Лада Калина. Это дает возможность следить практически за всеми элементами и системами автомобиля. Теперь владелец Калины получает данные о работе впускной, тормозной и выхлопной систем своего авто. Устройство выдает четкую информацию о диапазоне и интервалах открытия и закрытия дроссельной заслонки, стабильности работы датчика положения дросселя.

Стоит отметить, что производители не собираются останавливаться на достигнутом. Примерно через полгода планируется выпуск устройств класса VIP, владельцы которого получат не просто бортовой компьютер высокого качества. В распоряжении водителя будет парктроник, GPS навигатор, система извещения о пробках или ДТП на улицах города.

Правильная диагностика и сброс ошибок

Кроме основной приборной панели в модели Лада необходимо обращать внимание на специальное устройство – контроллер, задача которого – фиксировать работу разных электронных узлов машины. Некоторые современные модели способны оповещать об ошибках в работе мотора. Для грамотной расшифровки желательно использовать технические справочники, ресурсы в интернете

Для уверенности в качественной работе, рекомендуется обратиться на СТО – механики помнят кодировку наизусть. Рассмотрим несколько вариантов шифров:

Для грамотной расшифровки желательно использовать технические справочники, ресурсы в интернете. Для уверенности в качественной работе, рекомендуется обратиться на СТО – механики помнят кодировку наизусть. Рассмотрим несколько вариантов шифров:

  • поломка датчика кислорода – «0441»;
  • проблемы в работе ЭБУ – «1602»;
  • если сломалась катушка – «0363».

На панели не будет отражаться конкретная неисправность, но будет понятен участок, на котором она произошла. Это удобно – владелец автотранспортного средства точно знает, что обследовать и проверять, более точная диагностика решит проблему. Для тщательной проверки места неисправности нужно выполнить последующий ремонт, используя таблицу или справочник для расшифровки.

Владельцу машины важно понимать самые распространенные комбинации, так как поломка может произойти в любой момент

Знание кодов помогает заострять внимание на определенном участке комплектации, помогает сэкономить время. Небольшой секрет от производителя: в меню бортового компьютера есть одна удобная функция – «Плазмер». Если ее активировать, к электродам свечей внутреннего сгорания направляются новые импульсы, обеспечивая качественную работу мотора в зимние холодные дни

Если ее активировать, к электродам свечей внутреннего сгорания направляются новые импульсы, обеспечивая качественную работу мотора в зимние холодные дни.

В условиях суровой зимы двигатель будет намного проще заводиться, а бортовое устройство будет выдавать гораздо меньше комбинаций ошибок. Есть еще один момент: кнопка «Просмотр ошибок» помогает визуально оценить все технические неисправности и оперативно вмешаться, с целью предотвратить дальнейшие серьезные поломки

Обратите внимание на опцию «Бензиновый насос». Разработчик предложил вам удобный метод для контроля давления и питания всей системы. Благодаря этому дополнению, можно быть уверенным в качественной работе каждого инжекторного форсунка

Благодаря этому дополнению, можно быть уверенным в качественной работе каждого инжекторного форсунка.

Способы устранения неисправности

Теперь, когда все причины определены, можно начать рассмотрение вопроса устранения неисправностей. Но, перед тем, как начать стоит отметить, что автолюбителю необходимо иметь представление о конструктивных особенностях двигателя, если он хочет устранить неисправность самостоятельно. В противном случае, прямая дорога на автосервис, во избежание получения еще других проблем, которые обычно по не опыту автолюбители создают себе сами.

Датчики

Зачастую, причиной, по которой может загораться чек на Калине становиться — выход со строя одного из датчиков. Среди таких вероятными, которые стоит сразу проверить являются: датчик массового расхода воздуха, регулятор холостого хода, датчик положения коленчатого вала, датчик кислорода и датчик температуры охлаждающей жидкости.

Но, существует более простой и эффективный способ определить неисправность того или иного датчика, а именно подключение к электронному блоку управления двигателем. Здесь можно посмотреть ошибки и расшифровав их, определить, где находится проблема.

Дроссель

Засоренность дроссельной заслонки зачастую становиться причиной того, что может загореться чек двигателя, поскольку в силовой агрегат поступает не достаточное количество воздуха. Решением проблемы становится чистка. Этот процесс можно провести при помощи жидкости для чистки карбюраторов или жидкости ВД-40.

Деталь демонтируется с автомобиля и вычищается, после чего, ее устанавливают на место. Также, рекомендуется проверить датчик положения дроссельной заслонки, который мог выйти со строя.

Форсунки

Одной из частых причин появления значка «чек» на приборной панели становится неисправность одной или нескольких форсунок, которые не должным образом распыляют топливную смесь. Так, стоит демонтировать все элементы и проверить их при помощи специального стенда.

Если такового нет, то можно применить народный способ, залив промывочную жидкость в трубки подачи топлива и активировать форсунки при помощи АКБ. Таким образом, будет видно, какая форсунка плохо работает. Но, опытные автомеханики рекомендую проводить чистку и проверку распылителей на стенде, поскольку эффективность процедуры выше.

Бензонасос и фильтр

Еще одной причиной неисправности может стать неисправность бензинового насоса или его фильтра. Отсутствие питания или загрязненность фильтрующих элементов приводит к тому, что в силовой агрегат будет поступать недостаточное количество горючего для образования воздушно-топливной смеси.

Вылечить неисправность можно при помощи проверки работоспособности бензонасоса, а также заменой фильтра внутри бензинового насоса. Отдельно стоит посмотреть на топливный фильтр, который мог забиться при заливке некачественного бензина.

Воздушный фильтр

Засоренность воздушного фильтра может стать причиной недостаточного количества воздуха в камерах сгорания. Так, для проверки этого элемента, его необходимо демонтировать, что делается достаточно просто. Осмотрев фильтрующий элемент, можно узнать насколько он загрязнен и необходимо ли заменить изделие. Так, после замены может пропасть сигнал чек с приборной панели.

Свечи и высоковольтные провода

Проводка, также зачастую становиться причиной того, что на панели загорается значок чек. Это случается тогда, когда неработоспособная свеча или возник пробой по одному из высоковольтных проводов.

Проверять свечи зажигания рекомендуется на специальном свечном стенде. Но, если такового нет, то можно воспользоваться общепринятыми «дедовскими» способами. А вот высоковольтные провода проверяются при помощи обычного мультиметра, где сопротивление по каждому проводу должно составлять около 5 оМ. В случае обнаружения поломанной детали, ее необходимо заменить.

Как выполняется диагностика ошибок?

Если в привычной работе вашего автомобиля стали появляться проблемы и необычные неполадки, задумайтесь о проведении диагностики систем. Помните, что специальные колодки для работы со специфическим профессиональным разъемом присутствуют не у каждой машины, поэтому есть смысл воспользоваться штатным разъемом. Для чего так важен анализ комбинации кода? Он выводится на монитор бортового компьютера, наглядно демонстрирует неполадку и ее локацию, что помогает владельцу оперативно провести ремонтные работы. Для более детального сканирования поломки можно подключить специальное устройство – сканер, подсоединенный к разъему.

Самостоятельная диагностика автомобиля

Система выполняет регулировку самостоятельно, автоматически. В ее структуру включены другие электронные устройства. Благодаря специальным датчикам ЭБУ, в память устройства поступает информация, в том числе и о неисправностях (показаны в виде числовых комбинаций). Чаще всего компании – производители неохотно предоставляют полную информацию об обозначении кодов и шифров, так как считают профессиональный осмотр и уход качественнее самостоятельного.

Специалисты рекомендуют обращаться в сервисный центр Лада, дабы избежать мошенничества. В большинстве машин обустроен ботовой контроллер – агрегат, обрабатывающий полученную датчиками информацию и выдающий ее на монитор. В модели Лада такого приспособления нет, поэтому уместно воспользоваться оборудованием для сканирования. Рассмотрим подробнее сам процесс:

  • включите зажигание, нажмите «Reset» (нужно для того, чтобы сбросить пробег за последние сутки), удерживайте ее некоторое время;
  • на панели приборов появится режим самодиагностики, иконки сегментов, индикаторы. Стрелки придут в движение;
  • переключаться между выбранными режимами нужно кнопкой, локализованной под рулем, с правой стороны;
  • нажмите режим «ошибки», сбросьте их – зажмите вышеуказанную кнопку чуть больше чем на 3 секунды;
  • возвращение из заданного режима произойдет автоматически, если прибор в режиме бездействия.

Как диагностировать через приборную панель

Диагностика может выполняться через панель приборов. Для того, чтобы запустить процесс проверки, рекомендуется кликнуть кнопку фиксации размера пробега авто за сутки. Немного удерживайте ее, медленно включите зажигание. При правильном выполнении манипуляции стрелки приборной панели (тахометр, спидометр, другие индикаторы) будут двигаться по кругу, смещаясь с начала в конец. Когда процесс будет завершен, переключите экран в другое положение с помощью кнопки на поверхности регулировки дворников (находится снизу руля). Когда вы нажмете ее, на панели приборов возникнет иконка с параметрами функционирования приборов ЭБУ. Еще один момент: обязательно появляется программный софт с надписью «самодиагностика».

Диагностика с помощью компьютера

Для самостоятельной диагностики используется также ноутбук или ПК. Удобно применить планшет. Все, что вам понадобится – кабель USB для подсоединения к устройству и установленная ранее программа для проведения тестирования. Прошивки бывают самые разные, к примеру, сервис для ВАЗ, разработанная специально под определенные модели авто (в том числе и Калина). Подсоедините кабель в специальный разъем, расположенный под коробкой передач, рычагом. Точная локализация: место над прикуривателем. Алгоритм такой:

  • установите сервис на девайс;
  • перед рычагом откройте крышку из пластика, откройте выход K-Line;
  • подсоедините провод к колодке. Первый край подсоедините в разъем, второй – к гаджету;
  • можно начинать диагностику, проверить подключение. Зайдите в меню «Задачи», клик вкладку «Оборудование», просмотрите подключение. Если оно есть, продолжайте тестирование;
  • запускайте процесс прошивки. Мониторьте считывание кодов сервисом, если этого не происходит, нажмите кнопку «Файл», нажмите поле «диагностика». На экране выскочит таблица с кодами поломок;
  • в меню есть кнопка «параметры», которая сигнализирует об общем состоянии автомобиля. Если вам нужно посмотреть неисправности, кликните кнопку «Коды».

Когда на монитор будет выведена вся информация, ее нужно расшифровать. Последующие действия понятны: применяется справочник или техническая таблица, и устраняется проблема по предоставленной информации.

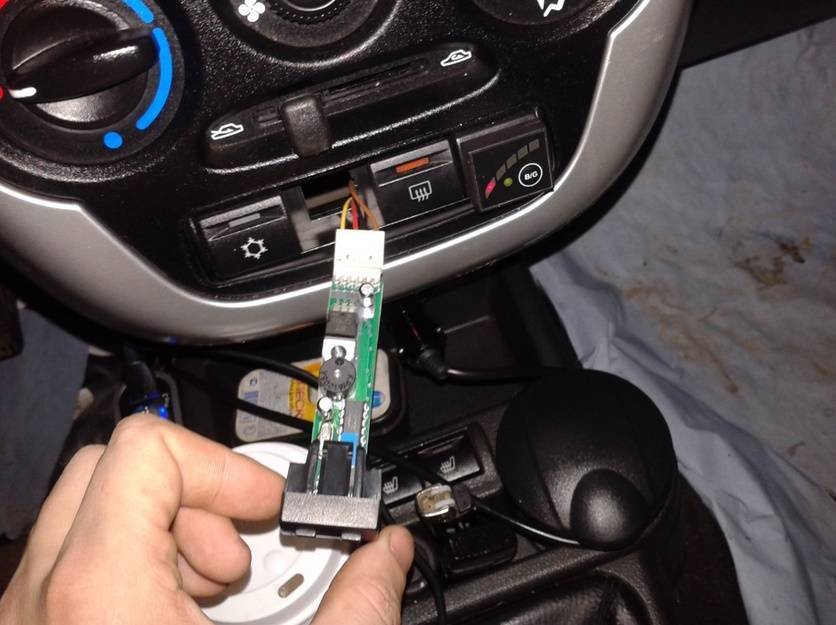

Как производится установка БК ШТАТ X1 на Гранту своими руками?

Простота подключения ШТАТ Granta X1 G позволяет провести работу в собственном гараже. Для ее выполнения владельцу понадобится только сам монтируемый прибор и провода. Все необходимое входит в комплект устройства. Поэтому после покупки устройства можно сразу приступит к монтажу по следующей инструкции:

1. Извлекается заглушка кнопок передней панели.

2. Провод компьютера подключается к диагностическому разъему, расположенному под бардачком справа.

3. Подключенные провода выводятся через отверстие от заглушки.

4. Блок компьютера подключается к проводам и устанавливается в отверстие.

5. Провода подключения убираются под пластик.

Каждый водитель сможет провести указанную работу. Для устройства ШТАТ X1 Гранта установка требует минимум знаний по обустройству транспорта. Поэтому выполнить его сможет даже новоиспеченный владелец Гранты.

Самостоятельный монтаж не требует лишних денежных затрат и может выполняться в любое удобное для исполнителя время. Проверка работы прибора проводится сразу же после установки.

Чтобы бортовой компьютер действительно был полезен, стоит внимательно прочитать прилагаемое описание. Следует постоянно возить с собой список кодов и их расшифровку для моментального определения проблем и их решения.

Прилагаемая к ШТАТ X1 Granta инструкция позволит всегда быть в курсе выявленных ошибок. Большинство из них решаются в мастерской, путем диагностики систем и проведения их ремонта.

Оригинальные немецкие автобаферы Power Guard Автобафферы — экономят деньги на ремонт подвески, увеличат дорожный просвет +3 см, быстрая и простая установка.

Лада Гранта – современный автомобиль отечественного производства, который с момента схода с конвейера пользуется высокой популярностью в нашей стране. При этом многие владельцы данного авто отмечают низкий уровень информативности приборной панели, особенно это касается отсутствия индикатора температуры двигателя. Лучшим решением проблемы служит установка маршрутного или бортового компьютера, это можно сделать своими руками.

Возможные коды ошибок Калины

Какие существуют коды ошибок ВАЗ Калина?

  1. Наиболее высокое напряжение бортовой сети машины.
  2. Ошибка топливного датчика (к примеру, на протяжении 20 с. выявлено то, что цепь оборвалась).
  3. Ошибка температурного датчика охлаждающей жидкости.
  4. Мотор перегрет.
  5. Масляное давление в аварийном состоянии.
  6. Сломалась система тормозов.
  7. Разрядка аккумулятора.

Что делать для устранения неполадок? Следует, удерживая клавишу, включить зажигание, но авто не заводить. Стрелки на приборной панели будут двигаться, включатся лампочки. После этого нужно нажать одну из клавиш на переключателе, который находится под рулем. Потом стрелки будут на начальном положении, на дисплее будут отображены ошибки.

Дадим совет тем, кто покупает подержанную машину ВАЗ — большинство водителей даже не задумываются о том, что есть опция диагностики и сброса ошибок Лады Калина. И потому, перед тем как купить ВАЗ, следует запустить эту опцию, чтобы узнать все о прошлом приобретаемого авто. Современная автомобильная промышленность — это весьма развитая отрасль, она практически всегда является великолепным помощником любому автовладельцу.

Это не зависит от марки машины, наличие БК — отменная черта почти любого авто, выпущенного за последний десяток лет. Подобная система не исключение и для ВАЗа. Что такое бортовой компьютер, знают многие, но как оценить возникшие ошибки и определить их значение, об этом знают не все. Разберем приведенные выше ошибки.

А чтобы произвести устранение, следует нажать клавишу Reset — она находится под кнопками управления бортового компьютера. Но в случае, когда неисправности не определены, нужно спросить помощи у профессионала. Следует также особо отнестись к ошибкам БК машины, если она уже была в употреблении и приобретена с рук.

Расшифровка комбинаций

Ниже рассмотрим расшифровку кодов ошибок. Рассматривать все коды мы не будем: приведены только наиболее распространенные комбинации, свидетельствующие о поломке.

Самостоятельная диагностика

Когда панель приборов переходит в режим самодиагностики, все стрелки на ней покажут максимальное значения и опустятся обратно

Итак, какие коды можно увидеть при самостоятельной диагностике Лада Калина.

Диагностика при помощи оборудования

Ошибка под номером «4», появляющаяся при самодиагностике Лада Калина

Если вы проверяете свое авто на наличие ошибок при помощи специального оборудования, то, как сказано выше, комбинации будут четырехзначными, а перед кодом будет стоять буква.

Для начала рассмотрим, что означают буквы и цифры.

  • В — обозначает возникшую неисправность кузова, то есть речь идет о подушках безопасности, центральном замке, электрических стеклоподъемниках. Разумеется, это актуально для автомобилей Лада Калина, оборудованных этими устройствами;
  • С — означает ошибку в работе ходовой части;
  • Р — обозначает возникшую неисправность в функционировании мотора или автоматической трансмиссии.

Что означает вторая цифра:

  • 0 – общий для OBD-II код;
  • 1 – цифра изготовителя авто;
  • 2 – цифра производителя авто;
  • 3 – резервный код.

Третий по счету символ означает непосредственно тип неисправности:

  • 1 – поломки в работе топливной системы или подачи воздуха;
  • 2 – также сообщается о неисправностях в работе топливной системы или воздушной подачи;
  • 3 – зафиксированы сбои в работе системы зажигания;
  • 4 – вспомогательный контроль;
  • 5 – неисправности в работе холостого хода;
  • 6 – поломки в работе ECU или его цепи;
  • 7 и 8 – ошибки в работе трансмиссионной системы.

Световой индикатор Check Engine — начинает мигать на приборной панели при появлении каких-либо поломок

Если вы обнаружили и ликвидировали поломку, то можете сбросить код ошибки, чтобы при следующей диагностике она не появилась вновь. Для этого зажмите кнопку суточного пробега и придерживайте в таком положении более трех секунд.

Диагностика с помощью сторонних устройств

Для более детальной проверки работоспособности автомобиля применяются сканеры и компьютеры. Они подключаются к диагностическому электрическому соединителю (разъему) расположенному на штатной панели. Неисправности выдаются в виде стандартного набора буквенно-цифровых кодов, состоящего из одной буквы м четырех цифровых обозначений. Буква указывает на определенные узлы, в которых произошла неисправность.

B — фиксирует неполадки электроники внутри салона;

C — указывает на возникшие дефекты в устройстве ходовой части;

P- ошибки в модуле управления двигателем или в трансмиссии;

U — потеря взаимосвязи между электронными модулями.

После буквенного обозначения следуют четыре знака:

  • первый знак, указывает на стандартный код установленный инженерами автомобильной Ассоциацией;
  • второй знак фиксирует персональные коды устанавливаемые производителями;
  • третий знак указывает в какой системе произошла неисправность:

1-2 — в топливной и воздушной системе;

  1. в системе воспламенения;
  2. во вторичной системе ограничения выбросов;
  3. в органах управления скоростным режимом или при отключенной нагрузке (ХХ);
  4. бортовая компьютерная система и проводка;

7-8- ошибки в работе коробки передач;

9,0 -резерв;

четвертый и пятый символ рассматриваются совместно, для более точного нахождения точки неисправности.
