Давление в кондиционере автомобиля – измеряем и настраиваем

Методы контроля количества фреона

Выясняя, как самому заправить сплит систему фреоном, следует помнить, что количество хладагента должно быть достаточным, но не чрезмерным. Если в контуре будет слишком много газа, работа устройства будет серьезно нарушена, поскольку хладагент просто не будет успевать испаряться. Это может серьезно повредить компрессор.

Такая ситуация для устройства хуже, чем если в системе будет недоставать несколько граммов хладагента. Поэтому во время заправки нужно организовать контроль количества фреона, поступающего в систему.

Делают это следующими способами:

  • измеряя изменение массы баллона с хладагентом;
  • учитывая давление в системе, которое должно достичь определенного показателя;
  • оценивая состояние контура через смотровое стекло;
  • учитывая изменение температуры у вентилятора внутреннего блока.

Самый простой способ контролировать количество фреона – фиксировать изменение веса баллона. Для этого перед заправкой емкость с хладагентом ставят на весы, обнуляют результат и наблюдают за изменением показателей при открытом кране баллона.

Как только его вес уменьшится на необходимую величину, заправку сразу же прекращают. Конечно, этот метод используется только для полной заправки контура. Если нужно просто дозаправить систему, то предварительно нужно узнать вес хладагента, который уже имеется внутри, а в домашних условиях это сделать затруднительно.

Существуют профессиональные весы, предназначенные для этих целей, но многие мастера обходятся недорогими бытовыми моделями.

Прибор должен соответствовать следующим требованиям:

  • грузоподъемность – не менее 20 кг;
  • градация шкалы – от 100 г;
  • наличие опции взвешивания тары.

Удобнее всего использовать электронные весы, по которым проще отслеживать изменение веса емкости с хладагентом.

Другой доступный вариант – довести давление внутри контура до нужного показателя. Чтобы выполнить такую заправку, понадобится манометрический коллектор. С помощью этого прибора оценивается давление внутри системы.

Хладагент подают на контур небольшими порциями, постоянно сверяя сведения о давлении с нормативным показателем, пока не будет достигнуто совпадение.


До заправки системы хладагентом необходимо выяснить, почему возникла утечка, а затем устранить обнаруженные неполадки. Повторная проверка выполняется после окончания работ

Коллектор – достаточно дорогое оборудование, которое не имеет смысла покупать, чтобы использовать один раз в несколько лет. Он пригодится не только на этапе закачки фреона, но также и при осушении и вакуумировании системы. Можно занять такой прибор у знакомого мастера или арендовать в специализированной точке.

Метод с применением смотрового стекла доступен профессионалам. Он состоит в том, чтобы наблюдать за состоянием потока хладагента, отслеживая момент, когда из него исчезнут пузырьки воздуха. В домашних условиях часто используются первые два метода.

Измерение температуры – простой, но не слишком надежный способ. У вентилятора при заполненном контуре температура обычно должна составлять около восьми градусов, хотя существуют модели, для которых этот показатель равен пяти, допускается отклонение на пару градусов. Хладагент вводят малыми порциями, периодически делая замеры.

Дозаправка кондера хладагентом

Если давление в кондиционере меньше, чем нужно, то скорей всего, причина кроется в недостатке фреона. Для этого вам потребуется та же манометрическая установка, только теперь дополнительно нужно купить баллончик с жидкостью. При этом убедитесь в том, что причина нехватки хладагента не связана с утечкой, поскольку если система протекает, то сначала нужно устранить причину. Выбор жидкости для заправки производится с учетом года выпуска транспортного средства и информацией, указанной в сервисной книжке к машине.

Нельзя допустить смешивания фреонов разных марок, поскольку это может привести к поломке агрегата в целом, процедура заправки выглядит так:

  1. Сначала следует подключить станцию к магистрали так же, как вы это делали для диагностики давления. Только в этом случае вторую магистраль с установки необходимо накрутить на баллон с купленным фреоном.
  2. Затем нужно завести мотор и увеличить его холостые обороты, число которых должно составить примерно 2 тысячи. Для этого понадобится помощь другого человека, как вариант, на педаль газа можно поставить кирпич.
  3. Далее, кондиционер следует настроить в режим рециркуляции, а температуру желательно выставить как можно меньше. Сделав это, нужно открутить кран на манометрической станции, а затем подождать несколько минут, пока система будет заправляться. Происходит это до того момента, пока давление в системе не стабилизируется, для этого обязательно следите за стрелкой на датчике. Судя по многочисленным комментариям специалистов, процедура заправки должна осуществляться в гараже или под навесом, чтобы не допустить попадания солнечных лучей на машину. Если авто будет находиться под палящим солнцем, то компрессорный узел может повысить температуру, в конечном итоге стрелка будет колебаться, а определить уровень давления будет сложно.
  4. Затем, когда процесс заправки будет окончен, нужно будет закрыть все краны на оборудовании и отключить подсоединенные к нему патрубки. В случае падения давления в кондере после дополнительной заправки следует проверить все патрубки и шланги на предмет возможных утечек.

Многие специалисты скептически относятся к дозаправке системы, потому что точно не знаешь, сколько нужно хладагента. Они считают правильным производить перезаправку нужного веса с добавлением масла и красителя.

Принцип работы

Конечно, как и в случае с любой диагностикой, для ее проведения необходимо иметь хотя бы общее представление об оборудовании. Устройство автомобильного кондиционера – это ничто иное, как «сердце» всей установки – компрессор, сжимающий постоянно курсирующий по внешней и внутренней магистрали, пока еще жидкий фреон. Именно в момент сжатия, тепло покидает салон транспортного средства, а рабочее вещество уже в газированном виде, перемещается дальше по трубкам, таким образом остывая. В этот момент все пассажиры, находящиеся в автомобиле, ощущают приятную прохладу.
style=”display:block”
data-ad-format=”fluid”
data-ad-layout-key=”-4w+de+3y-lz+hl”
data-ad-client=”ca-pub-8734254190151703″
data-ad-slot=”6406675494″>
Однако для беспроблемной эксплуатации сплит-системы, каждый водитель должен удостовериться в отсутствие неисправностей в автокондиционере, иначе летом придется ездить с открытыми окнами, а это соответственно – пыль, грязь и посторонние звуки. Вероятность такого конфуза значительно уменьшается при регулярной диагностике, которую по словам «бывалых» нужно проводить хотя бы один раз в год

Каким образом это будет делаться неважно, хоть собственными силами, хоть с помощью профессионалов. Но честно говоря, особого смысла переплачивать, когда все можно выполнить самому, я не вижу

Ниже ваш покорный слуга докажет правильность своего утверждения тем, кто считает иначе.

Принцип работы автомобильного кондиционера

Конструкция устройства охлаждения состоит из двух замкнутых контуров: высокого и низкого давления. Основные механизмы и узлы, расположенные на магистралях цепи:

  • Компрессор– нагнетает воздух из участка низкого давления в конденсатор с вентилятором, создавая высокое давление за счёт сжатия фреона;
  • конденсатор– обеспечивает преобразование хладогена в жидкое низкотемпературное состояние;
  • осушитель– отделяет лишнюю влагу;
  • расширительный клапан– преобразует разницу давлений;
  • испаритель– отводит тепло из воздуха с помощью воздуховода.

Хладоген проходит три цикла, работая по принципу теплообмена разных состояний вещества, при котором выделяется необходимое количество для охлаждения воздуха. Все магистрали системы находятся под вакуумом– любое повреждение уплотнителей соединений, сальников приводит к утечке газа. Естественный расход фреона составляет от 10 до 25 % в год– это зависит от температурных режимов эксплуатации. Минимальный уровень хладогена не должен падать меньше 50% от нормы.

1, Диагностирование автомобильных кондиционеров с помощью станции заправки

Для точного определения мест утечек рабочей жидкости применяются ультрафиолетовая лампа и электронный течеискатель (рис. 1).

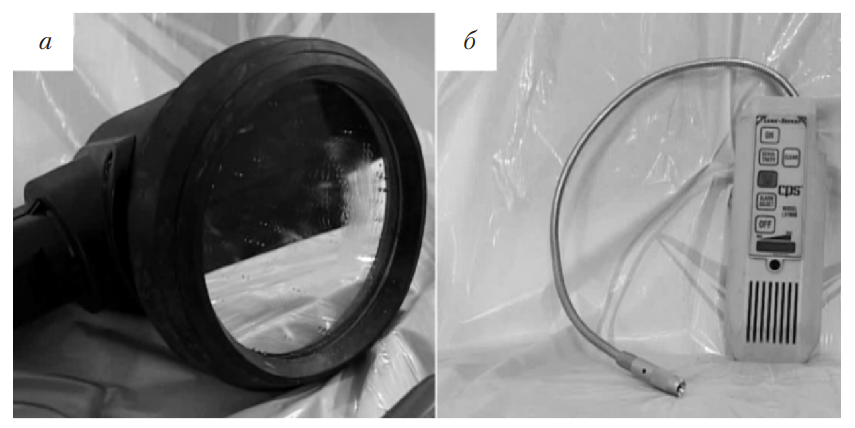

Рис. 1. Средства для определения мест утечек рабочей жидкости: а — ультрафиолетовая лампа; б — электронный течеискатель

Течеискатели анализируют концентрацию молекул хладагента в воздухе. Принцип их действия следующий: специальным датчиком проводят вдоль магистралей и узлов кондиционера, насос протягивает воздух через электронный сенсор, который и анализирует наличие хладагентов в воздухе. Звуковой и световой индикаторы сигнализируют об утечке.

Для обнаружения утечки с помощью ультрафиолетовой лампы в рабочую жидкость кондиционера добавляют специальный краситель, с которым автомобиль должен проработать 1…2 дня. Некоторые автопроизводители добавляют индикатор в хладагент при производстве автомобиля при первой заправке системы. При проверке кондиционер включают, а все магистрали и элементы системы освещают ультрафиолетовой лампой — места утечки хладагента светятся зеленоватым светом.

Некоторые производители (например, Mastercool) выпускают комбинированный прибор, совмещающий электронный течеискатель с ультрафиолетовой лампой.

Станция заправки автомобильных кондиционеров представляет собой блок измерительной аппаратуры (рис. 2), которая предназначена для измерения низкого и высокого давления в системе.

Рис. 2. Блок измерительной аппаратуры: 1 — вентиль низкого давления; 2 — манометр низкого давления; 3 — крюк для подвешивания блока при работе в автомобиле; 4 — манометр высокого давления; 5 — вентиль высокого давления; 6 — клапан для подсоединения шланга высокого давления; 7 — клапан для подсоединения сервисного шланга (к цилиндру с хладагентом, вакуумному насосу, установке для удаления хладагента из системы и др.); 8 — клапан для подсоединения шланга низкого давления

Шланги измерительной аппаратуры всегда окрашены в разные цвета, чтобы исключить возможность их неправильного подключения. Корпус, вентиль и шланг манометра низкого давления 2 обычно красного цвета. Манометр подсоединяется к сервисному клапану 8. Это манометр двойного действия, так как он измеряет как абсолютное давление, так и разрежение. Корпус, вентиль и шланг манометра высокого давления 4 обычно синего цвета. Манометр высокого давления подсоединяется к сервисному клапану 6.

Проверку системы на работающем двигателе с помощью блока измерительной аппаратуры производят после подсоединения шлангов по сравнению величин низкого и высокого давления в системе при температуре испарителя, равной температуре окружающего воздуха.

При необходимости может быть произведена заправка системы хладагентом. Степень заправки систем, работающих на хладагенте марки R12, может осуществляться через смотровое окно: наличие пузырьков говорит о нехватке хладагента в системе. В системах, работающих на хладагенте марки R134a, смотровое окно не устанавливают, так как этот хладагент, смешиваясь с синтетическим маслом, образует жидкость, похожую на молоко, и определить наличие масла в хладагенте невозможно.

Перед заправкой хладагента в систему необходимо проверить уровень компрессорного масла, наличие утечек хладагента, кроме того, система должна быть вакуумирована для удаления атмосферного воздуха и влаги. Влага может замерзнуть в магистрали системы, что затруднит циркуляцию хладагента. Кроме того, вода вступает в реакцию с хладагентом, образуя кислоты, чрезвычайно коррозионноопасные для элементов системы кондиционирования, а также может привести к возникновению в системе недопустимо высокого давления. Вакуумирование производится с помощью вакуумных насосов, заправка — через сервисные клапаны.

Существует два способа заправки системы хладагентом: заправка жидким хладагентом и заправка системы парами хладагента. Первый способ осуществляется со стороны высокого, второй — со стороны низкого давления.

При заправке используют электронные весы или заправочные колбы, которые определяют необходимое количество хладагента.

Как определить и устранить причину поломки?

Если вы заметили, что система кондиционирования недостаточно греет или охлаждает воздушный поток в салоне авто, в первую очередь необходимо произвести диагностику уровня давления. В принципе, проверка уровня давления в установке — процедура не особо сложная, если правильно подойти к этому вопросу, то справиться с ним сможет даже начинающий автомобилист.

Для того, чтобы произвести проверку давления кондиционера автомобиля, вам заранее необходимо будет приобрести специальную манометрическую станцию, а также магистрали к ней. Как правило, все необходимые патрубки уже имеются в комплекте к установке. Помимо этого, потребуется специальный переходник для патрубков конкретно вашего кондиционера.

Манометрическая станция для замера давления

Что касается переходников, то в продаже вы можете найти устройства двух типов — под прошивку и под продавку. Специалисты рекомендуют остановить свой выбор на устройствах последнего типа, поскольку они сами по себе являются более надежными и, как показывает практика — более качественными.

В период с 1992 по 1994 годы мировые производители не могли прийти к единому мнению по поводу того, какой хладагент лучше использовать. Поэтому в машинах этих годов выпуска может применяться фреон марок R-12 и R-134.

Что касается транспортных средств, выпущенных в период после 1994 года, то все без исключения машины заправляются хладагентом марки R-134. Переход мировых производителей на этот фреон обусловлен тем, что данный расходный материал сам по себе менее опасный для озонового слоя в атмосфере.

Фактически уровень давления климатической системы с применением такого хладагента более низкий, чем в случае с R-12. Точно выявить, какую марку фреона использовать в вашем случае и какое давление должно быть в системе, позволит книга по эксплуатации машины либо техническая таблица.

Когда у вас на руках будет весь набор инструментов, необходимый для проверки уровня давления в системе, можно проверить давление. В моторном отсеке вашей машины, как правило, с левой стороны, расположены патрубки замкнутой системы. Это — магистрали высокого и низкого давления, но для диагностики вам потребуется только последняя — именно она позволит точно определить параметр.

Для проведения замера вам потребуется выкрутить заглушку на патрубке и накрутить на ее место купленный ранее переходник с магистралью от манометрической установки. Перед тем, как вы установите переходник, место соединения необходимо очистить, чтобы не допустить попадание пыли и мусора в систему.

Далее, потребуется открутить краник на самой станции, в этот момент второй кран должен быть закрыт, в противном случае вы можете спровоцировать утечку хладагента в окружающую среду. Для диагностики параметра следует запустить силовой агрегат — только на работающей двигателе хладагент начнет перемещаться по системе. Нормальный показатель давления должен составлять в районе 250-270 кПа.

В том случае, если полученный параметр будет ниже, имейте в виду, что система нуждается в дозаправке. Слишком пониженное давление может стать причиной не только слабого воздушного потока в салоне, но и привести к ускоренному износу, а также выходу из строя самого компрессора.

Измерение давления в системе кондиционирования

Наиболее оптимальное давление в магистралях системы кондиционирования должно составлять 280-290 кПа. Если полученный результат выше 290 кПа, то кондиционер в заправке не нуждается, поскольку в этом случае компрессор также может сломаться в результате ускоренного износа.

Какое давление должно быть в автокондиционере

Чтобы измерить давление фреона в автокондиционере, вам понадобится специальный измерительный инструмент – манометр, но лучше воспользоваться для измерений специальной манометрической станцией, оборудованной соответствующими шлангами и соединительными патрубками. Такими станциями оборудованы все автосервисы, дорожащие своей репутацией. Измерение проводится в магистрали низкого давления, где хладагент находится в газообразной фазе, и обязательно – при включенном агрегате. О том, какое давление в автокондиционере считается нормальным, можно узнать, изучив техническое описание автомобиля.

При замерах давление в контурах автокондиционера необходимо сравнивать с эталоном, учитывая температуру наружного воздуха. Чем выше температура, тем выше будет давление, так как при нагреве испарение жидкого фреона увеличивается. Нормы давления в автокондиционере для разных температур можно посмотреть в специальных таблицах. Подавляющее большинство современных автокондиционеров используют хладагент R134а, для которого давление при наружной температуре около 20 градусов должно составлять 250-270 КПа. Если результат измерения будет существенно отличаться от нормы, то нужно задуматься о более глубокой диагностике и выяснения причин сильной разницы рекомендуемого и реального давлений.

Источник

Как повысить давление в сплит-системе самостоятельно

Итак, мы узнали, что уровень давления в сплит системе недостаточный; как повысить давление в сплит-системе самостоятельно? Это довольно несложный процесс. Справиться с ним сможет любой желающий. Необходимо лишь соблюдать следующие рекомендации:

Чтобы увеличить уровень давления в системе, необходимо осуществить ее заправку хладагентом.
Перед началом работы необходимо уточнить, какое рабочее давление должно быть у данной сплит-системы. Обычно данная информация расположена на внешнем блоке и в технической документации.
Для работы нам потребуется прибор манометр. Он даст нам полную информацию о состоянии давления в кондиционере.
Подготовьте необходимый тип фреона. Чтобы выбрать оптимальный вариант хладагента, можно проконсультироваться со специалистами или посмотреть список рекомендуемых к заправке типов фреона в технической документации.
Замена фреона в кондиционере может быть частичной или полной. Это зависит от показаний манометра

В случае, если вам требуется частичная замена, необходимо обратить внимание на тип используемого хладагента. Дело в том, что некоторые их виды не поддерживают частичный способ заправки

Это связано с тем, что в их состав входят сложные многокомпонентные газы. Они имеют разную плотность и свойства. При частичной процедуре заправки произойдет их разрушение.
Необходимо подсоединить к внешнему блоку прибор с хладагентом.
Также прикрепите манометр для контроля работы.
Необходимо постоянно следить за показаниями манометра.
Включите в сеть кондиционер.
Начнется его заправка. Следите за изменениями уровня давления по показаниям прибора.
Также необходимо следить за температурными показаниями устройства. Она показывает степень конденсации хладагента.
Если вы заметили, что температура в кондиционере имеет слишком высокие показания, это означает, что следует еще заправить фреон.
После достижения стандартных значений для давления устройства заправку следует прекратить.
После окончания работ необходимо отключить сплит – систему от сети.
Включите ее в сеть через 2-3 часа и проверьте эффективность работы.
Подключите манометр и проконтролируйте уровень рабочего давления в устройстве.
Если его недостаточно, повторите процедуру через сутки.

Параметры давления в сплит-системе

Для функционирования любой сплит-системы нужен фреон, который образует производную от составляющих углеводородов и хлора. Сейчас сформировано сорок с лишним типов стабильных соединений с индивидуальными качествами.

Однако в бытовых кондиционерах, главным образом, используется 2 типа хладагента для образования напора: R22 и R410a. Буква R обозначает Refrigerant – прохлада. Определить существующее давление в магистрали можно посредством станции с двумя манометрами, при этом один прибор определяет напор при входе во внешний модуль, а другой показывает, какое давление на выходе.

В первом случае участок магистрали называется всасывающим, а во втором – нагнетающим. Всякое цифровое значение на приборе должно быть приблизительно равно данным, указанным в инструкции по этому устройству.

Такая информация, как правило, содержит в себе максимальное и минимальное давление фреона:

  • discharge side – высокое давление, сжатый компрессором газ находится в жидкостном состоянии в наружном блоке;
  • suction side – низкое давление, газ, преобразованный в жидкое состояние, находится в теплообменнике кондиционера.

Если хладона в системе недостаточно, то может не произойти преобразования газа из одного состояния в другое. А в таком случае остатки жидкого фреона попадают в камеру компрессора, и это приводит к заклиниванию двигающихся частей агрегата и полному выходу его из строя.

Необходимо отметить, что анализируемые данные будут действительными только в том случае, если есть соответствие составляющих частей устройства с заявленными комплектующими узлами от производителя.

К тому же любые механизмы, произведенные одним и тем же изготовителем, функционируют в окружении разного напора. Эти параметры образуются несколькими факторами, причем основным из них превалирует производительность компрессора, в то же время она находится в зависимости от его вида.

Параметры давления фреона R410a на стороне всасывания

Мойка наружного блока кондиционера при помощи минимойки KARCHER

Заправка кондиционера, дозаправка кондиционера, проверка давления.

Для работы кондиционеру необходим хладагент – газ фреон. В бытовых системах, как правило, используются два типа хладона: фреон R22или фреон R410a. Буква R обозначает Refrigerant – охладитель, хладагент. Самостоятельно купить фреон, и осуществить заправку кондиционера возможно, но лучше пригласить специалиста!

Проверить давление фреона в кондиционере можно при помощи манометрической станции.

Манометрическая станция под R22Манометрическая станция под R410a

При работе кондиционера в режиме охлаждения, манометр синего цвета (низкого давления) измеряет давление на входе контура магистрали в наружный блок — сторона всасывания хладагента (перед компрессорно-конденсаторным блоком), манометр красного цвета (высокого давления) измеряет давление на выходе контура магистрали из наружного блока — сторона нагнетания (после компрессорно-конденсаторного блока).

Максимальные показатели низкого и высокого давления для каждого кондиционера, при любом типе фреона, как правило, указаны на корпусе внешнего блока на заводской маркировке:

Discharge side — сторона нагнетания, то есть высокого давления, хладагент (фреон) находится в жидкостном состоянии, после процесса сжатия компрессором в наружном блоке;

Suction side — сторона всасывания, то есть низкого давления, хладагент (фреон) находится в газообразном состоянии, после процесса испарения во внутреннем блоке кондиционера.

В бытовых сплит-системах, при работе в режиме охлаждения в теплое время года, как правило, измеряют низкое давление на стороне всасывания хладагента, то есть по синему манометру. Для измерения манометр при помощи специального шланга подключается (накручивается) к сервисному вентилю, который находится в месте присоединения более толстой трубки к наружному блоку. Далее даем поработать кондиционеру (при работающем компрессоре) в режиме охлаждения минут 10 — 15, и смотрим на манометр

Важно помнить, что компрессор периодически отключается, измерения проводятся только при его работе

Ниже приводятся таблицы с параметрами давления для различных типов фреонов и популярных мощностей кондиционеров. Для процесса измерения давления, желательно знать (измерить) температуру воздуха внутри и снаружи помещения

Также важно понимать, что приведенные ниже (в таблицах) параметры могут незначительно отличаться от измеряемых в данных конкретных условиях

Параметры давления фреона R410a на стороне всасывания

Источник

Почему давление в сплит-системе не зависит от количества фреона

Фреоны, применяющиеся в системах кондиционирования и холодильниках, циркулируют внутри закрытого контура, состоящего из двух теплообменников (испарителя и конденсора), компрессора и дроссельного клапана. В первом радиаторе хладагент переходит из жидкой в газовую фазу, отнимая теплоту комнатного воздуха, во втором снова превращается в жидкость.

Номограмма отражает, насколько меняется давления хладона R410a в зависимости от температуры окружающей среды. Четко установленных границ не существует

Напор хладона в системе зависит от нескольких основных факторов:

  • температуры окружающей среды и воздуха в помещении;
  • рабочего режима кондиционера;
  • степени загрязнения теплообменников и воздушных фильтров;
  • марки заправленного хладагента;
  • других, менее существенных факторов.

Реальное давление рабочей жидкости меняется несколько раз в течение суток из-за погоды и переключения режимов охлаждения. Количество хладагента никакого влияния не оказывает, разве что вещество улетучится из системы полностью. В подтверждение этих слов опишем эксперимент, опубликованный в техническом пособии известного автора Патрика Котзаогланиана:

  1. Возьмем 2 закрытых резервуара, имитирующих фреоновый контур системы кондиционирования. Подключим к ним манометры и заполним разным количеством хладагента марки R22.
  2. Нагреем сосуды до одинаковой температуры +20 °С. Все три манометра покажут 8 Бар независимо от уровня жидкости в резервуаре. Почему?
  3. При нагреве фреон испаряется, но газу требуется в 30 раз больший объем, чем жидкости. Паровая фаза быстро заполняет свободное пространство и насыщается, давление в сосудах растет. Когда нагрев прекращается, показания приборов становятся одинаковыми.
  4. Для проверки утверждения нагреем 2 резервуара до температур 27 и 34 градуса. Манометры покажут рост до 10 и 12.2 Бар соответственно.
