Где находится датчик холостого хода на Лада Гранта?

Особенности демонтажа

Что касается демонтажа контроллера, то в этом нет ничего трудного. Разумеется, некоторые моменты могут отличаться в зависимости от конструктивных особенностей вашего транспортного средства.

Но в целом процедура снятия выглядит следующим образом:

  1. Сначала полностью отключается зажигание. На всякий случай, чтобы не допустить замыкания, можно отсоединить отрицательную клемму от аккумулятора.
  2. Следующим этапом будет отключение проводки питания регулятора. Обычно эта колодка представляет собой четырехконтактный выход, его можно просто отсоединить. На некоторых авто колодка проводов может фиксироваться при помощи дополнительного крепления — здесь нет ничего сложного, фиксатор нужно просто отсоединить .
  3. После этого выкручиваются крепежные болты регулятора, сам контроллер снимается.

Адреса фирм, предоставляющих услуги по установке / замене (Регион Москва, СПБ, Киев)

НазваниеАдрес
1.«Дизель-Мастер»Россия, г Санкт-Петербург, ш Московское, д 13А, метро Звёздная
2.«Автор+»Россия, г Санкт-Петербург, ул Минеральная, д 13О, метро Выборгская
3.«Service Team»Автосервис, ремонт АКПП,           ремонт боковых порезов шин, ремонт автокондиционеров, м. Строгино, улица Маршала Прошлякова, 12к1с1
4.

«BerlinMotors»

Автосервисы, ремонт электронных систем управления автомобиля, ремонт электрооборудования,           ремонт топливной аппаратуры дизельных двигателей, м. Площадь Гагарина, Вавилова, 13а, 1 этаж
5.«Kулибины»г. Киев, ул. Борова 2/38
6.«Renault-Life»г. Киев, ул. Новоконстантиновская, 1 Г

Как проверить ДМРВ ЛАДА “Гранта”

Абсолютно точно оценить работоспособность ДМРВ можно лишь при наличии специального дорогостоящего оборудования (мотортестера). Однако существует три простых и надежных метода: визуальный осмотр, отключение датчика и проверка мультиметром.Визуальный осмотр ДМРВ позволяет “на глаз” оценить исправность детали. Чтобы осмотреть датчик, необходимо ослабить хомут воздушного патрубка и снять последний. Внутренняя поверхность гофры и ДМРВ должны быть чистыми, без признаков масляного налета. Также при этом следует убедиться, что гофра не имеет повреждений и не “подсасывает” воздух мимо воздушного фильтра и датчика.
Следующий этап осмотра — снятие и проверка самого датчика. Для этого необходимо выкрутить два болта крепления и демонтировать датчик из корпуса фильтра вместе с уплотнительным кольцом. Входная сетка ДМРВ не должна иметь налета пыли или масла

Если сетка загрязнена, можно попробовать просто очистить ее, не меняя датчик.
При визуальном осмотре ДМРВ следует обратить внимание на состояние уплотнительного кольца. Часто датчик не работает по причине подсоса воздуха через поврежденное или износившееся резиновое кольцо уплотнения. Отключение ДМРВ — самый быстрый и простой способ проверки его работоспособности

Необходимо снять разъем с датчика и завести мотор “Гранты” и произвести пробный заезд. Контроллер двигателя автоматически перейдет в аварийный режим и пропорции топливной смеси будут зависеть лишь от положения заслонки дросселя. Если пробный заезд покажет, что с отключенным ДМРВ улучшается динамика разгона, необходимо заменить датчик новым

Отключение ДМРВ — самый быстрый и простой способ проверки его работоспособности. Необходимо снять разъем с датчика и завести мотор “Гранты” и произвести пробный заезд. Контроллер двигателя автоматически перейдет в аварийный режим и пропорции топливной смеси будут зависеть лишь от положения заслонки дросселя. Если пробный заезд покажет, что с отключенным ДМРВ улучшается динамика разгона, необходимо заменить датчик новым.

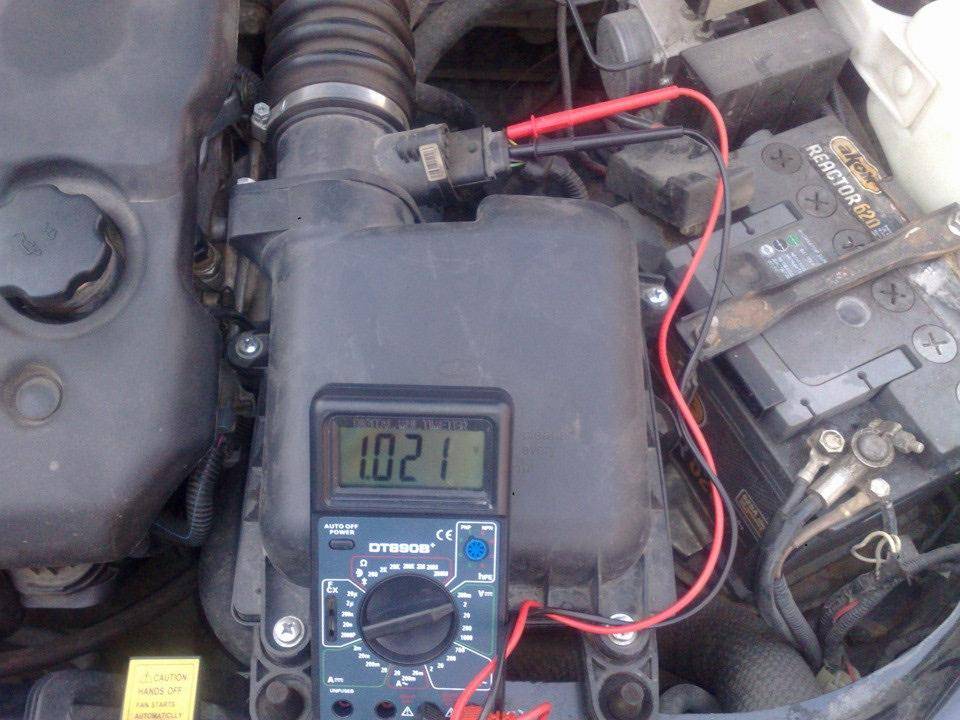

Проверка ДМРВ при помощи мультиметра актуальна только для части датчиков Bosch. Необходимо измерить напряжение на датчике при незаведенном двигателе (между желтым и зелеными проводами). Если напряжение в пределах 1,01-1,02 вольт — датчик исправен. напряжение свыше 1,05 вольт свидетельствует о выходе из строя ДМРВ.

Проверка сопротивления

Для этого необходимо отсоединить клемму, питающую РХХ. Далее, при помощи тестера, установленного в режим проверки сопротивления, снять данные с клемм А-B и C-D. Рабочее сопротивление должно быть в диапазоне от 0.4 до 0.8 Ом.

Электрическая проводимость

Если сопротивление в пределах нормы, необходимо проверить электрическую проводимость. Для этого необходимо отсоединить разъем. Далее необходимо подключить «+» к клемме A. После провести замер выходного напряжения с остальных контактов. Оно должно быть равно 12 вольтам. При этом рабочее сопротивление должно увеличиться до 50 Ом.

Корпус

Проверка замыкания между корпусом очень важна. РХХ может показывать рабочее сопротивление в пределах нормы, но быть замкнутой с корпусом. Для проверки необходимо установить тестер в режим «прозвонка». Далее один щуп тестера соединить с корпусом, а другой по очереди присоединять к токопроводящим контактам в гнезде регулятора. Если один или несколько контактов замкнуты с корпусом, такая деталь является неисправной.

Устранение плавающих оборотов

Если вы не хотите отдавать свой автомобиль на станцию технического обслуживания и собираетесь выполнить всю работу самостоятельно, то вам обязательно понадобятся такие инструменты, как:

головки с трещоткой, причем размер у них должен быть 6 и 8;

специальный ключ под названием ТОРКС Т-25;

нейтральный герметик, при покупке обращайте отдельное внимание на то, чтобы он был обязательно без запаха;

лента ФУМ, ее толщина должна составлять 0.0075 мм, используется она преимущественно сантехниками для того, чтобы сделать уплотнение на какой-либо резьбе;

силиконовая смазка;

хомут со специальным винтовым натяжителем, по размеру он должен быть не менее, чем 22х27, это необходимо для того, чтобы создать укрепление шланга канала, необходимое, в свою очередь, для работы на холостом ходу.

Нужно отсоединить и вывести стопор троса газа из рычага. Данную работу необходимо сделать именно на дроссельном узле. Далее потребуется сделать снятие резонатора и воздушного патрубка. Используя головки и биты ТОРКС Т-25, которые были ранее приобретены, нужно открутить оболочку воздушного фильтра. Чтобы можно было проводить данную работу с максимальным удобством, на выпускном ресивере нужно извлечь провод и все сопутствующие крепления, идущие на дроссельный узел.

Для устранения придется отсоединить шланг ведущий к каналу холостого хода

В дальнейшем приступайте к отсоединению шланга, ведущего к каналу холостого хода. Снова взяв ТОРКС Т-25, открутите несколько винтов, с помощью которых ресивер прикрепляется к ДУ. Для того чтобы эту работу можно было выполнить, не прилагая больших усилий, оттяните его немного в сторону. Необходимо учитывать, что полностью вынуть его не получится по той простой причине, что рядом проходят шланги отопителя.

Теперь, убрав препятствие с дроссельного узла, открутите все головки болтов, используя для выполнения данной работы головку с трещоткой. Только после этого можно будет снять ДУ и на двух концах дроссельной заслонки удалить резиновые кольца, служащие уплотнителем. Все канавки нужно максимально очистить и произвести на них наматывание ФУМ ленты вкруговую, примерно 15 раз, а на малый патрубок — около 10 раз.

Обратите внимание на то, что на штуцере у корпуса выпускного ресивера также располагается уплотнительная резинка, которую необходимо будет вынуть и смазать герметикам. После его высыхания тонкой стяжкой обведите тело резинки

Только после выполнения данной работы можно приступить к полному сбору элементов в единое целое. Также нелишним будет использование хомута при закреплении шланга канала и трубки, ведущей на вакуумный усилитель. Это необходимо для дальнейшего предотвращения подсоса воздуха в соединениях.

Признаки неисправности

РХХ на Гранте называют датчиком или ДХХ. Но он таковым не является, потому что от него не поступает информации о расчетах давления воздуха или числа оборотов. Эта деталь является регулятором. По этой причине на ЭБУ не поступает сигнала об отказе и не подается сигнал «CHECK» на приборную панель. Определить неисправность можно по следующим признакам:

  1. Двигатель заводится с трудом.
  2. Глохнет после пуска.
  3. Обороты нестабильны, особенно в холодную погоду.
  4. Плохое поддержание оборотов на нейтральной передаче.
  5. Высокие обороты на холостом ходу.
  6. Нестабильная работа двигателя при переводе КПП на скорость.

Все эти признаки могут быть следствием неисправности других датчиков и регуляторов, входящих в систему дроссельного узла и топливной системы. Главная причина подобного поведения двигателя, это обеднение топливной смеси или перерасход воздуха в системе. ЭБУ четко регулирует количество воздуха и бензина, смешивая их. Любое расхождение прямо влияет на стабильность работы двигателя.

Проверить РХХ на работоспособность можно несколькими способами. Для этого потребуется демонтаж детали. Без демонтажа можно проверить только сопротивление и электрическую проводимость РХХ.

Признаки неисправности

РХХ на Гранте называют датчиком или ДХХ. Но он таковым не является, потому что от него не поступает информации о расчетах давления воздуха или числа оборотов. Эта деталь является регулятором. По этой причине на ЭБУ не поступает сигнала об отказе и не подается сигнал «CHECK» на приборную панель. Определить неисправность можно по следующим признакам:

  1. Двигатель заводится с трудом.
  2. Глохнет после пуска.
  3. Обороты нестабильны, особенно в холодную погоду.
  4. Плохое поддержание оборотов на нейтральной передаче.
  5. Высокие обороты на холостом ходу.
  6. Нестабильная работа двигателя при переводе КПП на скорость.

Все эти признаки могут быть следствием неисправности других датчиков и регуляторов, входящих в систему дроссельного узла и топливной системы. Главная причина подобного поведения двигателя, это обеднение топливной смеси или перерасход воздуха в системе. ЭБУ четко регулирует количество воздуха и бензина, смешивая их. Любое расхождение прямо влияет на стабильность работы двигателя.

Проверить РХХ на работоспособность можно несколькими способами. Для этого потребуется демонтаж детали. Без демонтажа можно проверить только сопротивление и электрическую проводимость РХХ.

Признаки неисправности датчика холостого хода

Основной проблемой будет то, что данная деталь не оснащена каким-либо из видов самодиагностики. На панели управления вы не увидите мигающей лампочки или надписи, которая будет говорить о неисправности РХХ. Все будет зависеть от вашей внимательности, и того как вы чувствуете и слышите свой автомобиль. Признаками, которые свидетельствуют что деталь стоит проверить, будут:

  • автомобиль начал глохнуть на холостых оборотах (неравномерные обороты холостого хода);
  • резкое падение или увеличение оборотов во время холостого хода;
  • при езде на холодном двигателе, обороты не повышаются;
  • при переключении передачи, автомобиль глохнет.

Причин, по которым РХХ вышел из строя, немного. Как говорили раннее — это достаточно надежная деталь, но все же может выйти из строя. Причин неисправности может быть несколько:

  1. Износ иглы направляющего регулятора.
  2. Обрыв контактов внутри детали.
  3. Засорение иглы по причине некачественного топлива.

Как мы все с вами знаем топливо – одно из самых важных составляющих работы как двигателя, так и автомобиля в целом, и датчик холостого хода не является исключением. Большинство причин поломки детали — это использование бензина с примесями.

О неисправности и неполноценной работе датчика ХХ свидетельствуют любые изменения в работе оборотов двигателя. Если деталь выйдет из строя полностью — вы не сможете завести автомобиль без использования педали газа. А такая процедура скажется негативно на работе транспортного средства в целом. Производители не просто так не рекомендуют использовать такую практику.

Замена датчика холостого хода

Основные симптомы, говорящие о неисправности РХХ и о необходимости замены датчика, отображаются на экране бортового компьютера автомобиля (см. видео «Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре» ниже). В частности, может высвечиваться одна из ошибок:

  • «0505» — Поломка РХХ;
  • «0506» — Холостой ход имеет пониженные обороты;
  • «0507» — Холостой ход имеет повышенные обороты.

Впрочем, если бортового компьютера на автомобиле нет, не менее наглядными будут и внешние проявления проблем с датчиком холостого хода:

  • Если автомобиль едет на малом газе, то его обороты меняются самопроизвольно, либо он просто глохнет;
  • В дороге, при выставлении нейтральной скорости, мотор глохнет;
  • При холодном старте, увеличения оборотов не происходит;
  • Если двигатель недостаточно разогрет, как только активируется любое дополнительное оборудование, сразу же происходит сброс оборотов.

Как проверить РХХ?

В нашей статье мы опишем замену датчика ХХ на примере автомобиля ВАЗ 2114. Но сначала датчик холостого хода нужно проверить на исправность. Простейший способ проверки работоспособности регулятора холостого хода заключается в следующем:

  • Скручиваем крепёжные винты и демонтируем РХХ, вытаскивая его с посадочного места;
  • Подключаем разъём непосредственно к клеммам, имеющимся на датчике, после чего прикладываем палец (без нажима!) к игле датчика;
  • Включив зажигание, убеждаемся в том, что датчик работает, по небольшим толчкам иголки. Если же таковых не будет, то РХХ придётся менять.

Датчик холостого двигателя является маленьким электрическим двигателем, поэтому ещё одним вариантом проверки его работоспособности, является проверка сопротивления. На обмотках датчика сопротивление не должно отличаться от 53 Ом. Если же это не так, то РХХ придётся менять, так как он вышел из строя.

Бывает так, что сам РХХ вполне исправен, но на него не поступают сигналы. Поэтому обязательно нужно выполнить проверку разъёмов и электропроводки.

Инструменты и материалы для замены датчика ХХ

Поменять датчик холостого хода на ВАЗ 2114 несложно, однако, для этого понадобится целый набор инструментов и материалов:

  • Новый датчик холостого хода (при покупке проверяйте, чтобы игла нового датчика не выходила более чем на 2,3 см из своего штока);
  • Отвертка средних размеров (крестовая), гаечный ключ «на 13»;
  • Вэдэшка, очиститель для карбюратора;
  • Кусок ветоши.

Процесс замены датчика холостого хода:

  1. Паркуем авто на ровном месте, активируем ручник;
  2. Поднимаем и фиксируем крышку капота;
  3. Снимаем все клеммы с аккумуляторной батареи;
  4. Демонтируем кожух, защищающий двигатель;
  5. Ослабляем хомут, и отключаем резиновый шланг, соединяющий патрубок воздушного фильтра, чтобы он в дальнейшем не препятствовал отключению патрубка;
  6. Снимаем хомут, фиксирующий патрубок воздушного фильтра, снимаем и отодвигаем в сторону гофрированную часть патрубка;
  7. Приспускаем винт, крепящий тросик дроссель, вытаскиваем сам тросик, который соединяет педаль газа и дроссельную заслонку;
  8. Используя ветошь, очищаем снаружи дроссельный узел, а также место вокруг;
  9. Вэдэшкой обрабатываем крепёжные гайки на дросселе, а также крепёжные винты датчика холостого хода;
  10. Скручиваем обе крепёжные гайки, ключом «на 13», после чего полностью демонтируем дроссельный узел;
  11. Отсоединяем разъем РХХ (отключаем клеммы);
  12. Используя ветошь, тщательно протираем все крепёжные места, а также то место, где датчик прилегает к дроссельному узлу;
  13. Использую приготовленную отвёртку, скручиваем оба крепёжных винта, фиксирующих датчик на корпусе дросселя.
  14. Вытаскиваем клапан, расположенный в крепёжном гнезде;
  15. Промываем дроссельный узел, с помощью очистителя;
  16. Смазываем новую прокладку датчика, используя моторное масло;
  17. Монтируем новый датчик на его посадочное место, так же, как и стоял старый датчик;
  18. Максимально туго затягиваем оба крепёжных винта, чтобы датчик холостого хода, плотно прилёг к дросселю;
  19. Монтируем дроссельный узел обратно, затягиваем все крепёжные гайки;
  20. Подключаем разъём, соединяющий клеммы клапана;
  21. Фиксируем тросик к дроссельной заслонке, после чего подключаем патрубок воздушного фильтра, а также резиновый шланг, и затягиваем хомуты;
  22. Монтируем на место кожу, защищающий мотор;
  23. Калибруем РХХ, подключив аккумуляторную батарею и включив зажигание (секунд на 10).

Всё! На этом процесс замены датчика можно считать законченным.

Видео: Замена датчиков инжектора РХХ и ДПДЗ на ВАЗ 2110, 2112, 2114, Калине и Гранте, Приоре

Датчик давления масла Лада Гранта

Датчик давления масла должен сигнализировать об уровне его давления в двигателе. В случае падения давления масла датчик сообщает о случившемся БК, после чего эти данные будут отражены на БК либо на экране приборной панели.

Принцип работы данной детали несложен – находящаяся внутри нее измерительная мембрана прогибается в зависимости от давления масла, тем самым замыкая или же размыкая контакты. Падение уровня масла в моторе приводит к размыканию контактов, после чего загорается контрольная лампа.

ДДМ включает в себя три составляющих: корпус, измерительную мембрану и передающий элемент. Датчик располагается за головкой блока цилиндров, рядом с кожухом ремня ГРМ.

При подозрении на неисправность датчика давления масла на Гранте необходимо проверить цепь, идущую от него к контрольной сигнальной лампе. Проверка заключается в отсоединении клеммы датчика, которую затем необходимо прислонить к двигателю. Если с цепью все нормально, лампа прекратит гореть, если этого не произойдет – значит, произошел обрыв, либо цепь была повреждена. Многое о датчике можно сказать, отталкиваясь от его состояния при визуальном осмотре, к примеру, если элемент маслянистый – значит, он неисправен и требуется его немедленная замена.

Чистка дроссельной заслонки лада гранта 8 клапанная

Инструменты:

  • Отвертка крестовая средняя
  • Шестигранный ключ на 5 мм

Детали и расходники:

Примечания:

Основными симптомами загрязнения дроссельной заслонки являются:

  1. Плавающий холостой ход
  2. Затрудненный запуск двигателя
  3. Рывки автомобиля при движении на минимальных скоростях

Загрязняют заслонку нагар и масляный пар из системы вентиляции картера двигателя, поэтому ее желательно чистить раз в 40-50 тыс. км.

1. Снимите дроссельный узел. Видно загрязнения на дроссельной заслонке и на канале узла.

2. Обработайте аэрозольным очистителем внутреннюю полость дроссельного узла, саму дроссельную заслонку, ее ось и стенки воздушного канала.

Примечание:

Желательно избегать попадания средства на пластиковую часть дроссельного узла и электрический разъем.

3. Сильные загрязнения протрите ветошью и повторно обработайте аэрозолем.

4. Проверьте результаты очистки дроссельного узла.

5. Очищенный дроссельный узел необходимо высушить и установить обратно на автомобиль.

Возможно, это как раз тот самый случай, когда не следовало бы мешать исправно работающему механизму, т.к. показаний к оперативному вмешательству в дроссельный узел Гранты, не было.

Двигатель, работает. Холостые обороты, не плавают. Отзыв дросселя, на электронный акселератор, проходит в штатном режиме. Изредка замечал, стоя на светофоре, что стрелка тахометра пытается ненавязчиво изменить своё положение, но электроника этот казус, быстро устраняла. Ранней весной, можно было сослаться на некоторое количество конденсата, который иногда появляется в топливной системе. Сейчас, май. Тепло. А стрелка порой, всё же пытается «дёрнуться».

Ситуация не напрягает, но пробег под 17000км. говорит о том, что за дроссельной заслонкой совсем не так, как было на первых сотнях километров пробега.

На СТО «дилера», где Гранта на гарантии, по чистке дросселя, не обращался. После того, как «отрегулировали» тепловые зазоры клапанов при прохождении ТО-1, желание общаться с такими «специалистами», нет.

АВТОВАЗу, давно пора проверить своих дилеров и субдилеров, на предмет качественного выполнения работ при прохождении планового «ТО» гарантийных автомобилей. Статистики достаточно. А нерадивых, наказать рублем так, чтобы желания держать официальный автосервис отпало раз и навсегда.

Если регулировка «клапанов», для меня, ещё требует закрепления полученного опыта, то с чисткой дроссельной заслонки, всё намного проще.

Что понадобилось: *Ключ «шестигранник» 5мм. *Ключ «звёздочка» Т-20. *Кисть флейц. *Смазка. *Фиксатор резьбы. *Новые болты с шайбами, из нержавейки. *Крестовая и шлицевая отвёртка. *Дешёвый обезжириватель. *Спрей для чистки карбюраторов и дросселей. *Ветошь х/б. безворсовая. *Одноразовая тряпка в рулоне. *Перезаряжаемые баллоны и ручной насос к ним. *Мешок для мусора.

Через программу «Open Diag», делаем скриншоты положения дроссельной заслонки до начала чистки.

Повышенные обороты холостого хода, провалы и рывки при разгоне машины, потеря мощности – все это свидетельствует о проблемах с дроссельной заслонкой, которую нужно демонтировать и очистить, либо заменить, если очистка не дала желаемого результата, неприятные явления сохранились.

Порядок снятия дроссельного узла на автомобиле LADA Гранта

Как проверить регулятор холостого хода

Определить неисправность данного устройства в автомобилях, оснащенных бортовым компьютером, можно по выдаваемому им коду ошибки. Например, для ВАЗ2114-15 это 0505 (неисправность РХХ). Цифры 0507 говорят о чрезмерно высоких оборотах коленчатого вала, а 0506 – о низких. Идеальный вариант – протестировать регулятор холостого хода на специальном стенде в автосервисе. Однако это достаточно дорого, особенно если учитывать сравнительно небольшую стоимость самого РХХ. Поэтому стоит рассмотреть доступные методы проверки.

Диагностика РХХ на карбюраторном двигателе

Найдите электромагнитный клапан, который ввернут сбоку в карбюратор. Включите зажигание и отсоедините провод от клапана, потом снова подключите. Должны быть слышны характерные щелчки. Их отсутствие (при условии наличия напряжения 12 вольт на проводе, подходящего к клапану) говорит о неисправности устройства.

Ручное диагностирование

Это простейший метод, для реализации которого потребуется помощник. Алгоритм действий:

  • вытащите из гнезда штекер РХХ;
  • демонтируйте регулятор;
  • подсоедините разъем обратно, держа в руках РХХ;
  • попросите помощника завести мотор: шток исправного устройства в момент пуска полностью войдет в соленоид, а затем выдвинется обратно на некоторое расстояние.

Данным способом можно проверить работоспособность иглы и целостность обмоток катушки. Однако невозможно определить соответствие прошивки: игла должна выходить на строго определенное расстояние. Если следовать принципу «от простого к сложному», то выше рассмотрен начальный этап тестирования. Что дальше?

Как проверить датчик холостого хода с помощью мультиметра

Потребуется тестер, измеряющий сопротивление и напряжение. Чтобы определить возможные неисправности регулятора холостого хода, прикоснитесь щупами к контактам С, D и А, В: тестер должен показать 40-80 Ом. Далее измерьте сопротивление между контактами A, D и C, D: оно будет бесконечно большим. Теперь включите зажигание и переведите мультиметр в режим измерения напряжения. Между контактами А, В и C, D напряжение должно находиться в пределах 12-20 вольт.

Диагностика РХХ на самодельном стенде

Если вы обладаете минимальным опытом пайки радиодеталей, то простейшую схему можно собрать самостоятельно. Для этого понадобятся:

  • припой с флюсом;
  • паяльник;
  • зарядное устройство от мобильного телефона;
  • неполярный конденсатор 10 мкф на напряжение не ниже 10 вольт;
  • штекерная колодка от РХХ;
  • лампочка на 6 В;
  • любой выключатель на два положения.

Данный «стенд» поможет проверить устройство с помощью импульсов. Один из выводов «зарядки» подключите через разъем к контактам А и С датчика холостого хода. Ко второму проводу блока питания подсоедините последовательно лампочку – к ее другому контакту подключите тумблер. Параллельно его выводам припаяйте конденсатор, который одновременно нужно присоединить к контактам B и D. Включите блок в сеть 220 В и щелкните тумблером: яркое свечение лампы говорит о неисправности регулятора, если же она горит вполнакала, РХХ в норме.
