Где находится датчик холостого хода на ВАЗ-2110: 8 и 16 клапанов

Регулятор холостого хода ВАЗ 2110: поломки и диагностика

Из этой статьи вы узнаете, что такое регулятор оборота VAZ 2110. Это устройство, которое позволяет управлять двигателем внутреннего сгорания с использованием блока микроконтроллера. Конечно, этот элемент может испортить.

Следовательно, необходимо точно ознакомиться с его устройством, а также с диагностическими методами

Обратите внимание на то, что в случае сбоя VTC двигатель не сможет функционировать правильно. Тем не менее, стоит рассказать все детали более подробно

Общие сведения

Регулятор стерильного вращения позволяет изменять подачу воздуха в топливо. Это в основном шаговый мотор, который контролируется специальным микропроцессорным электронным блоком

Обратите внимание, что ошибка состоит в том, чтобы вызвать это устройство «Датчик»

Это электродвигатель, и, таким образом, действует приводы. С его помощью это происходит на работе двигателя внутреннего сгорания на низких оборотах. Стоит отметить, что довольно сложно определить провал регулятора. Вы можете сделать это только при диагностическом оборудовании.

Поэтому, если регулятор поврежден, контрольная лампа «Проверка двигателя» не будет блестеть. Это поможет только замену контроллера стерильного скорости.

Как уже упоминалось выше, контроллер позволяет изменить подачу воздуха. Если вы знакомы с топливной системой VAZ 2110, вы знаете, что смесь создается в рампе. Там сохраняется определенное давление, которое достаточно для инъекции бензиновой смеси хорошего качества для камеры сгорания. Довольно сложно отрегулировать воздух.

Особенно, когда дроссель полностью закрыта

Обратите внимание на то, что он использует простаистый регулятор двигателя VAZ, прогревающийся до рабочей температуры. На самом деле, нет «сосания» рычага в инъекционных двигателях

Следовательно, регулирование подачи воздуха происходит только с помощью регулятора на холостом ходу. Эта функция представляет собой стерильный регулятор вращения ВАЗ 2110.

Это не работает во время вождения.

Как работает регулятор?

При включении зажигания панель перемещается на режим ожидания. Он простирается до конца. В то же время он основан на специальной дыре в команде дроссельной заслонки. Затем поршень возвращается в исходное положение. Таким образом, контроллер откалиброван.

Во время работы двигателя большее или меньшее количество регуляторных шагов вызывает изменение объема воздуха, который течет через эту калибровочную крышку. В этом случае такое количество воздуха, в котором нормальная работа двигателя может быть достигнута на топливный рельс.

Вот как стерильный регулятор скорости в ВАЗ 2110 и любой другой автомобиль. Размеры этого устройства очень мало, он легко падает в ладонь. В нем есть три основных элемента. Прежде всего, это шаговый двигатель. Во-вторых, это стержень, на котором расположена иглы в форме конуса.

Стоит отметить, что регулятор скорости холостого хода VAZ 2114 с точки зрения действий аналогичен всем устройствам этого типа. Конечно, будет много проблем, если вдруг проходит регулятор холостого оборота или начать работать неправильно. Могут возникнуть симптомы, такие как спонтанные изменения в вращении коленчатого вала.

Например, внезапное увеличение или уменьшение оборота происходит. Если вы начнете холодный двигатель, и в то же время оборот не увеличивается, можно считать, что клапан холостого хода неэффективен. Также стоит отметить, что после включения света или нагрева оборот холостого хода не следует уменьшаться. Кроме того, при выключениипередач, двигатель часто глохнет.

Например, при переключении на другую передачу или при остановке.

Диагностика РХХ

Чтобы проверить регулятор холостого хода ВАЗ 2110, нужно подготовить машину к ремонту. Первым делом нужно отсоединить шайбу, через которую регулятор подключается к электросети. Затем проверьте наличие напряжения. В розетке два провода и на них должно быть напряжение.

Конечно, делать это нужно при включенном зажигании. Если напряжение слишком низкое, причина, скорее всего, в зарядке аккумулятора. В случае полного пропадания напряжения неисправность должна быть обнаружена в электронном блоке управления или в цепи питания регулятора холостого хода.

Затем проверьте сопротивление между выводами самого контроллера. В среднем это сопротивление должно составлять 53 Ом. Затем вы можете разобрать датчик, подключить его к клеммной колодке, а затем подключить источник питания.

Как настроить и отрегулировать ГБО на двигателе с карбюратором

Начнем с того, что когда речь идет о газовом оборудовании на карбюраторном двигателе, основные манипуляции сводятся к настройкам редуктора-испарителя. Указанный редуктор позволяет выполнить следующее:

  • отрегулировать давление газа применительно ко второй ступени (настроить чувствительность);
  • выставить количество газа, который проходит через клапан ХХ;

Итак, общая процедура настройки выглядит следующим образом:

  • Сначала двигатель запускается, причем запуск должен производиться на бензине.
  • Далее силовой агрегат, работающий на бензине, должен выйти на рабочие температуры.
  • После прогрева нужно выставить на карбюраторе холостые обороты 950-1000 об/мин.
  • Далее подачу бензина нужно перекрыть и выждать, пока его остатки будут выработаны.

Теперь переходим к настройке ГБО. На начальном этапе регулировок следует:

  • Вывернуть дозатор полностью (сечение канала для подачи газа открыто максимально).
  • Если дозатор имеет раздельные секции, позволяя отдельно производить регулировки по каждой камере, тогда для первой камеры выставляется полное открытие канала, а для второй канал открывается по минимуму.
  • Регулировочный винт, который позволяет настраивать ХХ, сначала полностью закручивается, после чего его следует отпустить на 5 оборотов;
  • Что касается винта чувствительности, его следует поставить в среднее положение.

Далее нужно приступать к настройкам режима холостого хода. После того, как все описанные выше манипуляции были завершены, двигатель автомобиля нужно завести, при этом запуск уже производится на газу. Также необходимо вытянуть «подсос».

Затем следует поднять обороты до 1750-1950 об/мин, далее, вращая винт холостых на несколько оборотов, параллельно убирается подсос. Операцию зачастую приходится проделывать по нескольку раз. Основной задачей является найти такие обороты холостого хода, чтобы при полностью убранном подсосе двигатель работал устойчиво на ХХ.

В случае, когда обороты ХХ начинают сильно плавать, тогда винт холостого хода откручивается на максимум. Если же устойчивой работы мотора добиться не удается, тогда винт чувствительности закручивается на пару оборотов обратно, после чего вся процедура настройки повторяется заново.

Как видно, необходимо найти правильный баланс между винтом «количества» газа и винтом холостого хода. Удачным результатом можно считать такой, когда винт чувствительности полностью закручен, а обороты ХХ составляют около 1150-1200 об/мин, при этом мотор работает ровно.

Завершающим этапом можно считать дополнительную подстройку холостых оборотов при помощи соответствующего винта. Указанный винт еще немного закручивается, обороты опускаются до минимально возможных, затем винт немного откручивается, а обороты ХХ должны стать на отметку около 1 тыс. об/мин.

Как проверить регулятор холостого хода?

Если возникла подобная проблема, сразу возникает вопрос о том, как на ВАЗ 2110 проверить регулятор холостого хода?

О поломке могут свидетельствовать следующие моменты:

  • При холостом ходе имеют место плавающие обороты.
  • Очень трудно осуществляется запуск двигателя даже при полностью выжатой педали газа.
  • При достаточно прогретом двигателе никак не сбрасываются обороты.
  • При включении нейтральной передачи двигатель внезапно останавливается.
  • Когда включаются энергопотребляющие приборы, например, печка, это приводит к снижению оборотов.

Какое же решение в этом случае необходимо принять?

Некоторые видят решение вопроса в том, что устройство просто необходимо поменять. Но замена регулятора холостого хода ВАЗ 22110 не всегда приводит к ожидаемому результату. Такое возможно в том случае, если виновником является совершенно другая причина. Она может крыться в свечах зажигания и топливном фильтре.

Проверку начинают с демонтажа креплений, что фиксируют дроссельный узел. После того, как крепления ослаблены, его незначительно аккуратно смещают в сторону. Необходимо посмотреть, присутствует ли на датчике напряжение. Если да, то, какие его показатели. А для этого необходимо будет воспользоваться вольтметром. Клемма «минус» аккумулятора подключается к массе, а прибор подключается к выводам, которые имеют обозначение «А» и «D».

В зависимости от результатов измерения можно сделать определенные выводы. Если на шкале стрелка показывает менее 12 В, скорее всего, это свидетельствует о разрядке аккумуляторной батареи. Может случиться и так, что стрелка прибора вовсе не будет отклоняться. Это говорит о наличии разрыва в цепи. Следует отыскать это место.

Прибор может показывать напряжение, превышающее 12 В. Тогда можно сделать вывод о том, что проблема кроется в сопротивлении регулятора. Для его замеров понадобится тестер. Нормальные показатели характеризуются величинами в 50 или 55 Ом. Дополнительно проводится попарная проверка. Показатели сопротивления должны оказаться бесконечно большими. Если же при измерении получается какой-либо другой результат, это указывает на необходимость замены датчика холостого хода.

Проверка датчика на ощупь

Можно проверить работу датчика и на ощупь. К датчику подсоединяется колодка, а пальцем нажимают на иглу. В нормальной ситуации она должна совершать свои движения толчками. Если толчков нет, то можно просто попытаться почистить устройство. Для этой цели можно воспользоваться универсальным средством WD. Им полностью смачивается весь датчик. Особенно тщательно обрабатывается шток с иглой. При отсутствии положительных результатов, датчик необходимо заменить.

Замена датчика своими руками

Некоторые наивно полагают, что для замены датчика необходимо быть профессионалом. Ничего подобного. Подобную работу можно вполне выполнить самостоятельно, сэкономив при этом определенную сумму денег.

Главное, все выполнять грамотно и в определенной последовательности:

  1. Электронная начинка отсоединяется от аккумулятора.
  2. Колодка отсоединяется от датчика. Если имеет место инжектор, то достаточно простого нажатия на фиксатор из пластика.
  3. Далее необходимо отсоединить два винта, которыми крепится датчик. Начинать необходимо с левого крепежного элемента. Когда он будет откручен, принимаются за правый винт.
  4. Перед тем, как устанавливать новый датчик, уплотнительное кольцо следует обработать моторным маслом. Если оно деформировано (а при длительной эксплуатации это вполне возможно), то его следует заменить.
  5. Затем необходимо провести калибровку. Но особых усилий со стороны автовладельца не потребуется, поскольку эту работу за него выполнит электронное реле.
  6. На некоторое время зажигание необходимо перевести во включенное состояние. Затем его следует выключить.
  7. Если причина была в датчике, то через некоторое время на холостом ходу обороты перестают плавать.

Нетрудно видеть, что в замене датчика холостого хода ничего сложного нет. С этой задачей может справиться практически любой автолюбитель, имеющий представление об устройстве автомобиля.

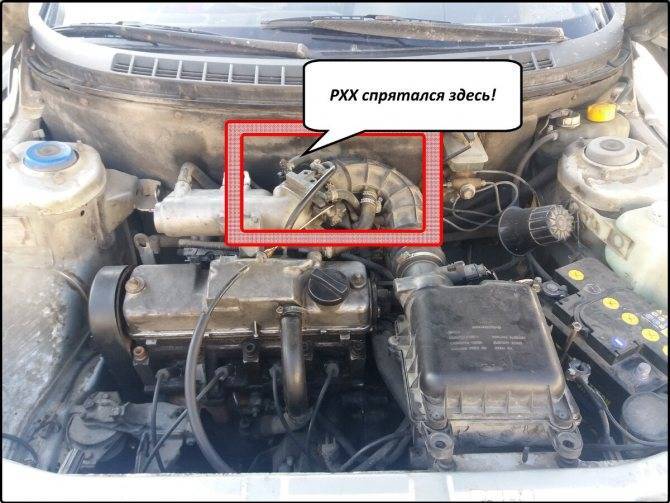

Где расположен датчик холостого хода

Если карбюратор практически не имеет подобной детали, то на машинах с инжектором регулятор располагается около дроссельной заслонки, недалеко от датчика её положения. Чаще всего его закрепляют винтами, но иногда он может быть приклеен лаком. При замене деталь практически не нуждается в регулировке. Необходимо лишь, чтобы расстояние от иглы до посадочного фланца составляло 23 мм. Простота настройки детали считается одним из факторов, почему нынешние автолюбители выбирают инжектор, а не карбюратор.

Понимая, как устроен и где расположен датчик, нужно знать ещё признаки неисправности и методы тестирования регулятора холостого хода.

Регулятор холостого хода авто ВАЗ 2110 – как он работает? + Видео

РХХ – регулятор холостого хода авто ВАЗ 2110, который также нередко называют датчиком холостого хода, позволяет стабилизировать обороты ХХ двигателя автомобиля.

https://www.youtube.com/watch?v=sg7CbkXrksI

Регулятор холостого хода авто ВАЗ 2110 представляет собой электрический двигатель шагового типа, оснащенный конусной подпружиненной иглой. Процесс поддержания им заданных оборотов на ХХ осуществляется посредством изменения объема воздуха, который попадает в мотор транспортного средства в то время, когда дроссельная заслонка находится в закрытом положении.

Воздух при этом подается в обход дросселя через специальный (добавочный) воздушный канал. Именно проходное сечение этого канала и изменяет регулятор холостого хода, контролируя тем самым процесс подачи воздушного потока. Принцип работы описываемого устройства на ВАЗ 2110 достаточно прост:

  • при выключении зажигания наблюдается полное выдвижение расположенного на РХХ штока, который заходит в дроссельный патрубок (в нем есть калибровочное отверстие);
  • регулятор начинает отмерять шаги;
  • клапан отходит в свое начальное положение.

С уменьшением либо увеличением количества шагов объем воздуха, который просачивается через указанное отверстие, также становится больше или меньше (шагов становится больше при вытягивании штока и меньше тогда, когда он втягивается). В результате в мотор попадает объем воздуха, достаточный для качественной регулировки ХХ.

Как выполнить диагностику регулятора?

Интересующее нас устройство является исполнительным. Располагается оно на дроссельной заслонке, к которой крепится при помощи винтов. Системы самостоятельной диагностики на нем не предусмотрено. В связи с этим водителю приходится внимательно следить за поведением своего автомобиля, чтобы не пропустить симптомы, указывающие на его выход из строя. К таковым относят следующие явления:

  • при снятии передачи на КП глохнет мотор;
  • обороты ХХ «плавают»;
  • на холостом ходу двигатель глохнет;
  • нет высоких оборотов при запуске холодного мотора.

Вы можете сами продиагностировать работоспособность регулятора. Для этого нужно отключить зажигание, откинуть от РХХ колодку жгута, проверить мультиметром обмотки регулятора на величину их сопротивления. Если устройство работает нормально, оно должно равняться: бесконечности между контактами А и D, С и В; 40–80 Ом между D и С, А и В.

Если озвученные условия не выполняются, необходимо будет заменить регулятор холостого хода.

Некоторые автолюбители выполняют диагностику описываемого устройства иначе. Они отворачивают крепежные винты, демонтируют регулятор, подключают жгуты к нему, а затем кладут на конец его иглы палец (никаких усилий прилагать при этом не нужно).

При отключении зажигания пальцем можно ощутить легкий толчок, обусловленный тем, что игла выдвигается в полной мере (согласно принципу действия устройства). Если толчка вы не почувствуете, это означает, что датчик, вероятнее всего, неисправен.

Меняем регулятор холостого хода ВАЗ 2110 своими руками

Процесс демонтажа регулятора несложный (даже для новичков в вопросах ремонта своего ВАЗ 2110). Последовательность действий такова:

  • откидываем разъем РХХ при выключенном зажигании;
  • откручиваем винты, с помощью коих регулятор крепится к корпусу дросселя (операция без проблем выполняется при помощи обычной крестообразной отвертки);
  • снимаем нужное нам устройство.

Перед монтажом нового регулятора рекомендуется тщательно выполнить очистку воздушного канала и седла клапана РХХ, а также участка, находящегося под его кольцом-уплотнителем.

 Обратите внимание! Дистанция между монтажным фланцем и кончиком иглы датчика не может превышать показателя в 2,3 сантиметра. Обязательно следует нанести на кольцо-уплотнитель РХХ немного моторного масла, чтобы смазать его. Затяжку креплений регулятора выполняем с моментом около 3–4 Ньютон на метр

Затяжку креплений регулятора выполняем с моментом около 3–4 Ньютон на метр.

  • Марина
  • Распечатать

Симптомы неисправности датчика

Надежность работы топливной системы автомобиля во время холостого хода напрямую зависит от состояния регулятора. ВАЗ 2112 не имеет системы электронной самодиагностики, из-за этого на приборной доске не высвечивается предупреждений о возникающих сбоях. Определить наличие дефекта возможно по следующим симптомам:

  • после прогрева мотора количество оборотов не увеличиваются;
  • двигатель резко прекращает работу;
  • плавные обороты во время холостого хода;
  • машина плохо стартует, даже при нажатии на педаль газа;
  • при включении приборов, потребляющих большое количество энергии (фар, печки, магнитолы и т.д.) понижаются обороты;
  • мотор глохнет, если включена нейтралка или при переключении скоростей во время движения.

При появлении перечисленных симптомов можно сделать вывод, что в датчике ХХ неисправны отдельные детали или на них появился слой ржавчины. Тогда его необходимо заменить.

Методы тестирования устройства

Для тестирования датчика холодного хода на работоспособность нужно отсоединить от него штекер с кабелями и присоединить мультиметр в режим вольтметра. Далее проверяется напряжение, поступающее на РХХ.

Минусовой щуп тестера подключают к массе (корпусу двигателя), плюс на снятую колодку к выводам А и D. После включения зажигания проверяются значения, выдаваемые на датчике ХХ, напряжение не должно быть ниже 12 В.

При меньших значениях причина может быть в разряженном аккумуляторе, отсутствие напряжения говорит о разрыве в цепи.

Сначала проверяется электрическая цепь в целом, потом управляющий блок. Если неисправностей не выявлено, проверяют регулятор хода вхолостую. Подключают клеммы мультиметра, установленного в режим омметра, к выходам колодки. Схема подключения следующая:

  1. Изначально проверяют выходы А и В, потом С и D. При исправном устройстве показания должны быть равны 53-54 Ом.
  2. На следующем этапе проводят замеры на выходах А и D, В и С. Сопротивление близко к бесконечному – это норма.

Есть еще один способ проверки. Датчик снимается с авто, к нему присоединяется колодка. Пальцем нужно нажимать на иглу и следить за ее движением. Когда включается/выключается зажигание, на исправном устройстве игла начинает двигаться.

Иногда для восстановления работоспособности датчика ХХ достаточно его снять и почистить специальными средствами, например, очистителем карбюратора в баллонах или WD-40. На ватную палочку наносится средство, и тщательно обрабатываются контакты. Если много масляных пятен и грязи, средством чистится весь дроссельный узел. После чистки все детали должны хорошо просохнуть.

Как снять и заменить ДХХ: подробная инструкция

Если выявилось, что неисправен датчик холостого хода, то его нужно заменить новым. Процедура замены датчика несложная и по силам даже начинающему автолюбителю. Нужно заранее приобрести датчик. Для ВАЗ 2112 подходит РХХ с артикулом 2112-1148300.

Приобретать изделие лучше в специализированных магазинах

При покупке нужно обращать внимание качество нанесения шрифта и наличие голограмм, чтобы избежать подделки. Резиновая прокладка на оригинале красноватого оттенка, расстояние от корпуса до кончика иглы ложно быть 23 мм

На детали не должно быть механических повреждений, зазоров, люфтов, все элементы надежно соединены.

Для откручивания креплений понадобится крестообразная отвертка. Процесс замены представляет собой последовательность шагов:

  • Сначала нужно обесточить автомобиль, сняв отрицательную клемму с аккумулятора.
  • Затем нажимают на пластиковый фиксатор, отсоединяют колодку проводов и убирают ее в сторону, чтобы не мешала работе.

Затем с помощью отвертки выкручивают два болта,но не до конца. Окончательно выворачивают крепления руками, чтобы они не упали и не потерялись.

  • Далее вынимается неисправный датчик, зачищается посадочное место от пыли и загрязнений. Чтобы они не попали в отверстие.
  • Перед установкой нового устройства следует смазать моторным маслом уплотнительную резинку. Новый РХХ вставляют в отверстие пока он плотно не войдет.

Устройство закрепляют болтами. Затем присоединяют штекер с проводами, и подключают аккумулятор.

После окончания процедуры выполняют калибровку. Никаких усилий прилагать не нужно, всю калибровочную работу делает электронное реле. Нужно включить зажигание и дать поработать мотору несколько минут.

После замены и калибровки оборот должны быть стабильными, не плавать, то увеличиваясь, то уменьшаясь. Силовой агрегат должен работать без сбоев. На холостым ходу коленвал должен вращаться в пределах 0,8±0,05 тыс.

об/мин.

Замена датчика холостого хода на ВАЗ 2112

Назначение и принцип работы регулятора холостого хода

Датчик или регулятор холостого хода обеспечивает нормальный ХХ. Он регулирует обороты силового агрегата, подавая воздух в определённом количестве. Если карбюратор обычно требуется отрегулировать вручную, то в инжекторе в автомобилях, оснащённых электронной системой зажигания, за регулировку данного процесса отвечает этот датчик. ДХХ встречается на ВАЗ и иномарках, у которых:

  • За составление пропорций смеси топлива отвечает ЭБУ;
  • Блок управления отмеряет требуемое количество топлива для каждого цилиндра;
  • Установлены датчики: датчик положения коленчатого вала, датчик положения дроссельной заслонки, датчик массового расхода воздуха, датчик детонации.

На основе информации с этих устройств начинает работу бензонасос и осуществляется распределение зажигания по цилиндрам мотора. По сведениям, передаваемым ДМРВ, регулятор холостого хода принимает решение о дополнительном обогащении смеси. Информация, полученная с ЭБУ, заставляют открыться обводной канал датчика. Если в карбюраторных силовых агрегетах обычно необходимо делать настройку подачи воздуха, то здесь система его регулирует сама. Карбюратор имеет для этого регулировочные шайбы и пусковую ручку. В инжекторных моторах с электронным зажиганием этот процесс происходит автоматически. Принцип действия ДХХ таков:

  • Блок управления мотором обнаруживает датчик и калибрует его;
  • Бортовой компьютер сравнивает показания ДМРВ с данными, передаваемыми ДПДЗ. По этим сведениям он определяет нехватку воздуха в системе;
  • На РХХ поступает напряжение, при этом игла детали выходит из своего канала. Таким образом производится подача воздуха в нужном количестве. Впоследствии он перемешивается с бензином, образуя смесь положенного состава.

На ХХ блок также анализирует данные о температуре моторного масла и антифриза. На основе этих сведений при запуске силового агрегата устройство также может подавать дополнительный воздух. Карбюратор же осуществляет регулировку ХХ в зависимости от положения жиклёров и дроссельной заслонки.

Регулятор холостого хода — это электродвигатель шагового типа. Он оснащён конусной иглой, подающей воздух. Сейчас на многих машинах используется четырёхшаговый датчик. Он обладает ступенчатыми регулировками подачи по байпасу. Датчик имеет следующие элементы:

  • Шаговый электродвигатель;
  • Четырёхпозиционный шток;
  • Иглу;
  • Пружину.

Понимая, зачем требуется и как действует ДХХ, необходимо знать его месторасположение.

Признаки поломки

  • Нестабильный холостой ход (плавающие обороты).
  • Самопроизвольное поднятие либо падение холостых оборотов двигателя.
  • Автомобиль глохнет при сбросе газа.
  • После запуска холодного двигателя отсутствуют прогревочные обороты. В независимости от положения дроссельной заслонки, для уменьшения времени прогрева катализатора ЭБУ на 200-300 об./мин. поднимает холостые обороты. Если РХХ неисправен, шаговый двигатель не сможет адекватно сместить положение штока с конусной иглой, увеличив тем самым проходное сечение байпасного канала дроссельного узла.
  • При включении мощных потребителей тока обороты падают либо начинают плавать. Включение компрессора кондиционера, вентилятора системы охлаждения либо комбинации электроприборов, нагружающих генератор, повышает нагрузку на двигатель, что приводит к падению количества оборотов. Поэтому в режиме холостого хода ЭБУ с помощью регулятора увеличивает проходное сечение байпасного канала, выравнивая тем самым обороты.

Неисправности

  • Загрязнение механических элементов, препятствующее нормальному движению штока. Проникающие через воздушный фильтр пылинки смешиваются с парами масла, выхлопными газами из системы вентиляции картерных газов, что со временем приводит к загрязнению элементов дроссельной заслонки. Нагар не только засоряет байпасный канал, уменьшая его сечение, но и попадает внутрь датчика холостого хода. В таком случае шток начинает двигаться с подклиниванием, что приводит к нестабильной работе двигателя.
  • Износ привода червячно-анкерного механизма. Для превращения вращательного движения ротора электродвигателя в поступательное перемещение конусного штока используется червячно-анкерная передача. Износ резьбы червячного механизма сделает невозможным нормальное перемещение штока датчика холостого хода.
  • Неисправность цепи управления. Речь идет об обрывах в электропроводке, коротком замыкании вследствие перетирания изоляции, образовании на клеммах колодок проводов окислов.
  • Поломка электродвигателя. Сам по себе шаговый электродвигатель – крайне надежный механизм, но вследствие неполадок в цепи питания возможно перегорание обмотки. Если вы знаете, как пользоваться мультиметром, то проверить обмотку на обрыв можно с помощью универсального измерителя.
  • Разрушение уплотнительного кольца, вследствие чего происходит подсос неучтенного ДМРВ воздуха.

Компьютерная диагностика

Несмотря на то что в простонародье РХХ принято называть датчиком, устройство является исключительно исполнительным механизмом, не имеющим обратной связи с ЭБУ. Иными словами, блок управления двигателем подачей напряжения на шаговый двигатель устанавливает желаемый вылет штока. Но ЭБУ не может объективно проверить фактическое положение штока, поэтому несоответствие желаемых и фактических значений нигде не фиксируется. Это значит, что в случае неисправности датчика на приборной панели не загорается Check Engine.

Система самодиагностика может регистрировать лишь немногие неисправности цепи управления РХХ. Варианты ошибок, которые перед проверкой датчика холостого хода можно определить диагностическим прибором через разъем OBD II:

  • Р0505 – код ошибки свидетельствует о неисправности в цепи управления;
  • P0506 – датчик заблокирован, низкие холостые обороты;
  • P1509 – перегрузка цепи управления РХХ;
  • P1513 – замыкание на землю цепи управления датчиком;
  • P1514 – обрыв или замыкание на +12В цепи управления РХХ.

Проверка РХХ мультиметром

Как проверить датчик холостого хода мультиметром:

  • в режиме измерения постоянного тока измерьте напряжение на разъеме регулятора (зажигание должно быть включено). Отсутствие питание будет свидетельствовать об обрыве в цепи управления;
  • проверьте сопротивление обмоток статора в режиме измерения сопротивления (диапазон – до 200 Ом). ШД имеет две обмотки, поэтому нужно следить за правильностью подключения клемм тестера. В технической документации к датчику, установленном на вашем автомобиле, вы можете найти номинальное сопротивление обмоток. К примеру, для РХХ 2112-1148300-02 нормальное сопротивление – 51±2 Ом, а для РХХ 2112-1148300-01 – 53±5 Ом (оба устройства устанавливаются на многие модели ВАЗ). Если показания мультиметра говорят о приближающемся к бесконечности сопротивлении, значит, в цепи обмотки присутствует обрыв.

4 Pioneer TS-A133Ci

Акустическая двухполосная система высокого качества имеет отдельные корпусные твитеры для высоких частот и внешние кроссоверы (фильтры), обеспечивающие четкое разделение. Мощность основного динамика (13 см) в номинале составляет 50 Вт. При этом колонки легко выдерживают пиковые нагрузки до 300 Вт. Судя по этим характеристикам, использовать их без усилителя совершенно неоправданно – потенциал Pioneer TS-A133Ci рассчитан воспроизводить мощное и качественное звучание.

Отзывы владельцев во многом схожи – система выдает безупречно чистые высокие частоты, и в то же время мягкие, буквально «бархатные», басы. При этом чистое звучание не искажается даже при максимальной громкости (с усилителем). Многие пользователи уверены – звучание соответствует уровню дорогих моделей премиум класса. По этой причине, несмотря на самый большой ценник в категории, приобретение этих колонок Пионер считается выгодной покупкой.

Диагностика

Регулятор находится возле механизма, изменяющего положение дроссельной заслонки, закреплен болтами Следует обращать внимание на указанные выше признаки, потому что РХХ исполнительное устройство и система автоматической диагностики автомобиля не укажет на неисправность. Другими словами, при неисправности регулятора вы никогда не увидите на приборной панели значка “Check”

Обращаем внимание, что симптомы, описанные выше очень схожи с неисправностями в работе датчика положения дроссельной заслонки (ДПДЗ), но с той лишь разницей, что с неисправностями последней, в большинстве случаев как раз загорается «Check» на приборной панели.

Совместимость датчиков, как отличить подделку

Датчики отечественного производства имеют нумерацию 2112-1148300-хх, последние цифры указывают производителя: «01» — фирма «Пегас» (г. Кострома), «02» — КЗТА (г. Калуга), «03» и «04» — оснащенные шляпками аналоги вышеуказанных моделей. Есть еще регулятор 2112-1148300 производства «Омеги» (г. Москва).

Принято считать, что датчики, начинающиеся с цифр 2112-1148300, взаимозаменяемые, но специалисты рекомендуют менять на полностью однотипные

Например, 2112-1148300-01 менять на аналогичный или на 2112-1148300-03, а 2112-1148300-02 — на аналогичный или на 2112-1148300-04. Чтобы не купить подделку, а это явление встречается на рынке автозапчастей, обратите внимание на следующие внешние признаки (фото 2):

  • качественный шрифт на упаковке;
  • наличие на корпусе наклеек с голограммами;
  • корпус подделки короче оригинального датчика;
  • на оригинале нет люфта запорной иглы;
  • игла не должна вращаться;
  • у подделки пружина более светлая и имеет более частые витки;
  • уплотнительное кольцо у оригинального изделия имеет ярко выраженный цвет и более толстое, чем у поддельного.

https://youtube.com/watch?v=4Ln1XJet2E8

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
