Датчик детонации ВАЗ 2110 – проверяем и меняем при необходимости

Детонация. Произвольное самовоспламенение топлива

Детонация формируется в камере сгорания, в процессе химической реакции горения бензиновой смеси. В ходе цепной реакции газообразные вторичные продукты, смешиваясь с парами исходной смеси, повторно вступают в процесс горения, создавая неконтролируемый взрыв и самопроизвольное сгорание топливной смеси. По сути, это непредусмотренное и несвоевременное сгорание, сопровождающееся взрывной волной и возросшим коксованием.

Итак, начиная очередной такт, поршень в ДВС сжимает смесь, создавая давление в цилиндре. Затем, через некоторое время (доли секунды) должно произойти воспламенение. Однако, в силу вышеперечисленных причин, аномальное воспламенение происходит уже в момент сжатия (не выдерживая той доли секунды).

Пламя распространяется по камере, образуется фронт увеличенного давления. В купе с давлением поршня на смесь, давление от преждевременного сгорания создают условия образования летучих, легковоспламеняющихся соединений (спиртов, формальдегидов, окислов), которые запускают цепную реакцию. Итогом всего этого становится точечное самовоспламенение взрывного характера.

Датчик детонации рено логан 1.4 признаки неисправности

В любом современном автомобильном двигателе поточная диагностика неисправностей и корректировка регулировочных данных проводится с помощью электронных систем. Все инжекторные двигатели ВАЗ, в том числе восьмиклапанный мотор на 2110, оборудованы системой управления двигателем. Каждый из важных показателей контролируется с помощью массы датчиков и датчик детонации — один из них.

Датчик детонации ВАЗ 2110 — назначение прибора

Детонация — это довольно неприятное явление, вызванное самопроизвольным неконтролируемым возгоранием топлива в камере сгорания.

Она может возникнуть вследствие многих причин — некачественное или несоответствующее степени сжатия топливо, неправильная работа свечей зажигания.

Но в основном детонация возникает из-за неправильно установленного угла опережения зажигания.

Именно в этом случае датчик детонации поможет установить возникновение нежелательного процесса ещё в самой начальной стадии, передать информацию о начинающейся детонации на электронный блок управления двигателем. ЭБУ в свою очередь, подкорректирует угол опережения зажигания автоматически так, чтобы противостоять начинающейся детонации.

Плюсы рабочего датчика

Рабочий датчик детонации полностью избавит двигатель от перегрева, обеспечит экономию бензина и оптимальную мощность и тягу.

Принцип работы и расположение

Слишком раннее зажигание грозит перегревом двигателя, возникновением детонации, падением мощности и перерасходом топлива. Слишком позднее — тем же, но при этом запустить двигатель, особенно холодный, достаточно сложно.

Пьезоэлектрический датчик детонации преобразует вибрации и шумы в головке блока в электрический импульс и передаёт эти данные на электронный блок управления — чем большее единоразовое давление на датчик (микровзрыв, повышенная вибрация), тем сильнее сигнал с него.

Различают два типа датчиков детонации:

• резонансного типа;
• широкополосный датчик.

Первый тип датчика настроен на колебания определённой частоты, он более точный и применяется на автомобилях выпуска после 2002–2003 годов. Широкополосный датчик воспринимает весь спектр частот и его показания носят приблизительный характер, а диапазон передаваемого сигнала достаточно широк.

Два типа датчиков невзаимозаменяемые и перед проверкой и установкой нового необходимо точно знать, какой тип датчика установлен на двигателе.

Датчик вкручивается в блок цилиндров с левой стороны под свечами, его замена и диагностика занимают несколько минут.

Признаки неисправности

Перед тем как менять датчик детонации, убедимся в том, что он не работает. Чаще всего поломка датчика заключается в обрыве цепи. Это выражается в первую очередь в перегреве двигателя и потере мощности. Кроме этого, может загораться контрольная лампа Check Engine при увеличении нагрузок на двигатель, мотор может троить и работать нестабильно независимо от оборотов.

Поиск

Поиск неисправности проще всего начинать со считывания кодов ошибок. В зависимости от типа ошибки, будем принимать соответствующие меры:

• код 0325 , говорит об отсутствии контакта в цепи датчика, вероятнее всего, окислились разъёмы датчика и в этом случае достаточно прозвонить его цепь и зачистить контакты;
• при той же ошибке возможно, что ремень ГРМ проскочил на один зуб, не мешает проверить правильность установки ремня по меткам;
• 0326, 0327 — низкий сигнал с датчика детонации, для начала проверим контакты и момент затяжки гайки фиксации устройства, затягивать её нужно с усилием 10–23 Нм, только тогда датчик будет работать корректно;
• 0328 — сигнал с датчика превышает норму, в основном эта ошибка говорит о неисправности датчика.

В зависимости от производителя, цена датчика может быть как 1200 рублей (Bosch, артикул 2112–3855010 или 0 261 231 046 ), так и 200–300 рублей за устройство отечественного производства. Их артикулы 18.3855—01/18.3855 , 18.3855–01 и 2112–3855010 .

Проверка датчика

Но для начала убедимся в том, что датчик вышел из строя. Для этого нам понадобится обычный мультиметр. Проверку проводим в такой последовательности:

1. Снимаем датчик с двигателя.

Демонтируем датчик детонации.

Видео о проверке датчика детонации

Замена датчика займёт несколько минут, но для установки нового устройства нам будет необходим динамометрический ключ. Датчик находится на блоке цилиндров в районе масляного щупа. Для начала выключаем зажигание и снимаем колодку проводов с датчика. После этого откручиваем и вынимаем старый прибор, устанавливаем новый. Затягиваем гайку крепления с моментом от 10 до 23 Нм.

Как проверить датчик детонации

Зная устройство и принцип работы ДД, проверить его можно достаточно простыми способами, как снимая с двигателя, так и по месту, в том числе и непосредственно на заведённом моторе.

Измерение напряжения

К снятому с блока цилиндров датчику подключается мультиметр в режиме измерения напряжения. Аккуратно изгибая корпус ДД через вставленную в отверстие втулки отвёртку можно проследить за реакцией встроенного пьезоэлектрического кристалла на деформирующие усилие.

Появление напряжения на разъёме и его величина порядка двух-трёх десятков милливольт приблизительно указывает на исправность пьезогенератора прибора и его способность вырабатывать сигнал в ответ на механическое воздействие.

Измерение сопротивления

Некоторые датчики содержат встроенный резистор, подключённый по типу шунта. Его величина составляет порядок десятков или сотен кОм. Обрыв или короткое замыкание цепи внутри корпуса можно зафиксировать подключением того же мультиметра в режиме измерения сопротивления.

Прибор должен показать номинал шунтирующего резистора, поскольку сам пьезокристалл имеет практически бесконечно большое сопротивление, обычным мультиметром не измеряемое. При этом показания прибора также будут зависеть от механического воздействия на кристалл из-за генерации напряжения, искажающего показания омметра.

Проверка датчика на разъеме ЭБУ

Определив по электрической схеме автомобиля нужный контакт разъёма контроллера ЭБУ, состояние датчика можно проверить более полно, с включением подводящих цепей проводки.

На снятом разъёме проводятся те же измерения, что описаны выше, отличием будет только одновременная проверка исправности кабеля. Изгибая и подёргивая провода убеждаются в отсутствии блуждающей неисправности, когда контакт появляется и пропадает от механических вибраций. Этим особенно страдают корродирующие места заделки проводов в наконечники разъёмов.

При подсоединённом ЭБУ и включённом зажигании можно проверить наличие опорного напряжения на датчике и правильность его деления внешним и встроенным резисторами, если это предусмотрено схемой конкретного автомобиля.

Обычно опора +5 Вольт делится примерно пополам и на фоне этой постоянной составляющей генерируется переменный сигнал.

Проверка осциллографом

Наиболее точный и полный приборный способ потребует использования запоминающего автомобильного цифрового осциллографа или осциллографической приставки к диагностическому компьютеру.

При ударах по корпусу ДД на экране будет видно, насколько пьезоэлемент способен генерировать крутые фронты сигнала детонации, правильно ли работает сейсмо масса датчика, не допуская посторонних затухающих колебаний, достаточна ли амплитуда выходного сигнала.

Методика требует достаточного опыта в диагностике и знания типовых картинок сигнала исправного прибора.

Проверка на рабочем двигателе

Простейший способ проверки даже не потребует использования электроизмерительных приборов. Двигатель запускается и выводится на обороты ниже средних. При нанесении умеренных ударов по датчику детонации можно наблюдать реакцию ЭБУ на появление его сигналов.

Должен произойти штатный отскок угла опережения зажигания и связанное с этим падение установившихся оборотов двигателя. Способ требует определённого навыка, поскольку не все моторы одинаково реагируют на подобное тестирование.

Демонтаж

Вначале нужно отыскать датчик. Он располагается слева на двигателе, где линия половины блока цилиндров. Рядом с ним находится воздушный фильтр.

Для определения неисправности или ее отсутствия необходимо произвести снятие в такой последовательности:

• Обесточить автомобиль, сняв минусовую клемму с АКБ;
• Отсоединить от контактов датчика детонации, колодку с проводами. Для этого нужно нажать на фиксатор;
• Открутить гайку, крепящую прибор и снять его с установочной шпильки.

Учтите, что при дальнейшей установке или замене понадобится динамометрический ключ (усилие затягивания должно составлять 20 Нм).

Диагностика прибора

Чтобы быть уверенным в том, что датчик детонации 2110/2112 находится в неисправном состоянии, его стоит проверить. Делается это мультиметром.

Ведь следует понимать — не во всех случаях понадобится замена датчика детонации. В некоторых случаях поможет его очистка. Иногда выявляются и другие неисправности, которые не относятся к самому прибору. Например, обрыв цепи (разрыв сети). Но в этом случае диагностике подлежит рабочая схема подключения.

Если вы не знаете, как проверить устройство, то просто следуйте представленным пунктам:

• Включите мультиметр.
• К двум контактам широкополосного датчика подключите провода. Но здесь есть небольшая ремарка: если речь идет о резонансном типе, то минусовой провод необходимо замкнуть на корпусе, а вот плюсовой в центре датчика.
• Возьмите отвертку или любой другой металлический предмет, начинайте наносить небольшие удары по датчику. А вот на что это влияет, разберем чуть ниже.

Все дело в том, что исходя от силы наносимых ударов, на измерительном приборе будут постепенно меняться значения. Они должны колебаться в пределах 40–200 мВ. Это норма, которая соответствует тому, что устройство находится в хорошем состоянии. А вот любые его серьезные поломки отразятся на экране мультиметра в виде нулевого значения.

Заметим, что на этом проверка датчика детонации не заканчивается. Теперь вам нужно будет выявить причину неисправности. Причем искать ее нужно в проводах. В некоторых случаях может потребоваться всего лишь замена колодки. Все дело в том, что именно она подвержена наибольшему воздействию окружающей среды, что приводит к коррозиям на контактах.

Если вас интересует вопрос о том, как продиагностировать инжектор 8 клапанов, то следует учесть, что в этом случае процесс более трудоемкий. Все дело в том, что иногда нужно потратить лишнее время, чтобы его снять.

Вам необходимо будет:

Демонтировать прибор.
Установить мультиметр в режиме измерения подаваемого напряжения около 200 мВ.
Поставить один щуп на разъем прибора, а второй на противоположный разъем.
Начать постукивать отверткой, как это делали в предыдущем случае

Но акцентируйте свое внимание на силе удара, так как чем сильнее он будет, тем выше уровень сигнала должен быть.
В конце проверьте сопротивление пьезоэлемента.. Вообще датчик ВАЗ 2110 8 клапанов инжектор ломается крайне редко

Самая распространенная причина отсутствия сигнала на ЭБУ — разрыв схемы подключения

Вообще датчик ВАЗ 2110 8 клапанов инжектор ломается крайне редко. Самая распространенная причина отсутствия сигнала на ЭБУ — разрыв схемы подключения.

В случае серьезной поломки этого устройства, следует подумать о приобретении нового. Но обязательно нужно ознакомиться с тем, как осуществляется замена датчика детонации, потому как неправильная его установка может привести к тому, что проблема не разрешится.

Датчик детонации ВАЗ-2110. Описание и замена

December 14, 2013

Датчик детонации ВАЗ-2110 можно смело отнести к категории самых надежных элементов во всем автомобиле. Несмотря на свои небольшие габариты, он выполняет очень важную функцию, выдавая на контроллер показания о текущих детонационных стуках в двигателе. На основе полученных данных последний выполняет корректировку угла опережения зажигания для погашения детонации.

Резонансный датчик детонации ВАЗ-2110

Данный вид механизмов относится к типу пьезоэлектрических. Он располагается на блоке силового агрегата. В случае возникновения в двигателе детонационных взрывов датчиком вырабатывается сигнал переменного тока, у которого величины амплитуды и частоты напрямую зависят от уровня произошедшей детонации. На вход датчика детонации подается опорное напряжение от контроллера величиной в 5В. Внутри измерительного элемента находится резистор с сопротивлением 330-450 Ом, который понижает значение входного напряжения до 2,5В. Если детонаций не происходит (в нормальном режиме работы силового агрегата), то напряжение на выходе остается равным 2,5В. В противном же случае датчик выдает сигнал переменного тока, поступающий на контроллер по цепи опорного сигнала в 5В. Все дело в том, что входной сигнал — это напряжение постоянного тока в то время, как обратный – переменного. Амплитуда и частота выходящего с датчика сигнала зависят от уровня детонационных взрывов в двигателе автомобиля. Полученные данные контроллер считывает и на их основании выполняет корректировку угла опережения зажигания, чтобы загасить детонации.

Широкополосный датчик детонации ВАЗ-2110

Так же, как и резонансный, данный тип механизмов относится к типу пьезоэлектрических и располагается непосредственно на самом двигателе. При работе силового агрегата датчик выдает сигнал в виде напряжения переменного тока, величины амплитуды и частоты которого зависят от одноименных показателей вибрации двигателя. Если в силовом агрегате возникает детонация, то амплитуда вибраций конкретной частоты повышается, в результате чего увеличивается амплитуда выходного с датчика сигнала. Он поступает на контроллер, который, исходя из полученных данных, вносит корректировку угла опережения зажигания, тем самым выравнивая работу двигателя.

Как говорилось ранее, рассматриваемый механизм достаточно надежен. Поэтому при возникновении подозрений на его неверное функционирование сначала следует проверить обрыв датчика детонации ВАЗ-2110. Т.е. обследовать его контакты и провода на целостность. Велика вероятность, что причина некорректной работы кроется именно здесь. Если осмотр не выявил каких-либо неисправностей, то остается только осуществить замену механизма на новый. Иначе двигатель будет продолжать нестабильно работать. Возможно и повышенное потребление топлива на ВАЗ-2110.

Замена датчика детонации

1. Первым делом следует обесточить систему. Для этого достаточно отключить провод от минусовой клеммы батареи.
2. Далее необходимо отсоединить колодку проводов от контактов датчика.
3. Для снятия механизма необходимо открутить гайку крепления.
4. Установить датчик детонации ВАЗ-2110 в обратном порядке.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети. 10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать

Миловидные мальчишки и девчонки превращаются в с

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Как проверить датчик детонации на ВАЗ 2110?

Датчик детонации В итоге получается, что устройство довольно компактных размеров выполняет важнейшие задачи внутри вашего автомобиля. С его помощью система управления двигателя узнает, что стартует детонация, что позволяет ей внести соответствующие необходимые корректировки.

Широкополосный

Для ВАЗ 2110 предусмотрено использование двух типов датчиков детонации.

1. Широкополосные. Регулярно следят за спектром шумов, сообщают о них системе управления движком. Соответствующий сигнал идет в обработку, двигатель корректирует свою работу.
2. Резонансные. Выполняют аналогичные функции с широкополосными, однако они подают сигналы только тогда, когда детонация меняется.

Небольшая разница между устройствами никак не влияет на их надежность, эксплуатационный срок и эффективность. Потому поломка подобного регулятора — явление крайне редкое. Но иногда случается. Скорее всего, причина неисправности заключается в наличии обрыва электроцепи. В первую очередь проверяется она. Чаще всего после устранения разрыва датчик вновь возвращается к нормальной работе.

Проверка функциональности

На дисплее, расположенном на приборной панели ВАЗ 2110, может появиться ошибка с кодом 34. Она говорит о том, что датчик детонации неисправен и следует предпринять какие-то меры.

1. Но не спешите покупать новое устройство. Вполне возможно, старый датчик исправен, а проблема кроется где-то в другом месте.
2. Сбросьте показатели самодиагностики автомобиля, проедьте несколько километров, после чего опять запустите в работу процедуру самодиагностики.
3. Если ошибка вновь показалась на дисплее, придется поменять измеритель.В ситуации, когда ошибка прекратила появляться,
4. можете пока эксплуатировать машину. Ничего страшного значит не произошло.
5. Периодическое появление ошибки 34 говорит вам о том, что в подключении может иметься обрыв. Изучите состояние контактов, проводов, зачистите их, зажмите получше. Это часто позволяет решить проблему.

Снятие

Определить признаки неисправности датчика детонации на ВАЗ 2110 можно путем демонтажа устройства и выполнения определенных манипуляций с ним.

Место установки

Но для начала девайс нужно снять.

• Располагается датчик детонации слева на силовом агрегате, где располагается линия середины блоков цилиндров. В непосредственной близости от него вы увидите воздушный фильтр. Многие ориентируются именно на него при поиске датчика.
• Обесточьте автомобиль путем снятия клеммы с аккумуляторной батареи.
• Отключите контакты от датчика, колодку с проводкой. Специальный фиксатор позволит сделать это, если на него нажать.
• Теперь откручивайте гайку крепления прибора.
• Остается просто снять его со шпильки.

Выполнение измерений

Далее можно разобраться в том, как проверить датчик детонации на автомобиле ВАЗ 2110:

• Вооружитесь мультиметром, выставив на нем минимальные значения. Это универсальное устройство может пригодиться автовладельцу в любой момент. Особенно, если вы предпочитаете самостоятельно решать большинство возникающих проблем с вашим ВАЗ 2110;
• При наличии одноконтактного датчика, минусовой провод от прибора измерения (он традиционно черного цвета) подключаем к месту установки крепежного болта, а плюсовой проводок (красного цвета) к контакту сигнала, расположенного в разъеме;
• Если элемент двухконтактный, тогда мультиметр подключается по правилу «плюс к плюсу, минус к минусу»;
• Дальше для обоих типов датчиков последовательность действий одинаковая;
• Для активации датчика нанесите по нему несколько легких ударов. Желательно чем-то твердым, типа отвертки;
• Если поломки не наблюдается в датчике, тогда напряжение начнет скакать. Обычно скачки наблюдаются в пределах от 40 до 200 мВ;
• Не лишним будет проверить внутреннее сопротивление, которое в норме стремится к нулю;
• Если датчик исправен, проверяйте электронную цель;
• Как показывает практика, искать обрыв долго и проблематично. Оптимальное решение проблемы — замена колодки с проводкой;
• При других показаниях сопротивления и отсутствии скачков напряжения, вы точно будете знать, что датчик вышел из строя;
• Его замена выполняется в обратной последовательности разборки. Ничего сложного в этом нет.

Тем не менее, поломки случаются. Знать о способах их определения и исправления должен каждый автовладелец. Радует тот факт, что при выходе из строя этого девайса, автомобиль еще некоторое время можно спокойно эксплуатировать. Но затягивать с ремонтом не стоит.

Способы проверки работоспособности

При появлении на приборной панели индикатора неисправности датчика детонации многие водители часто игнорируют такой сигнал, снимают на некоторое время провода с батареи аккумуляторов, и перезагружают электронный блок. Этим удаляется сообщение неисправности. Они даже не хотят проверить содержание этой ошибки. Такой сигнал позволяет сравнить возможные симптомы с другими рабочими признаками на работающем моторе.

При этом рекомендуется расшифровать код неисправности, и узнать в чем ее причина. Это может быть серьезной поломкой, которая может вывести из строя мотор в целом. Можно проверить признаки неисправности на работающем моторе, но сначала нужно залить заведомо качественный бензин прогреть двигатель до рабочих параметров. Нужно протестировать работу двигателя – не возникнут ли другие признаки неисправности. На малой скорости до 35 км в час можно переключиться на более высокую передачу, и быстро увеличить обороты мотора педалью газа.

Если датчик исправен, то на короткое время будет слышен детонационный звон, и электронный блок быстро скорректирует детонационное горение путем изменения состава горючей смеси. Если таких симптомов нет, то, скорее всего датчик детонации неисправен.

Чтобы дополнительно проверить работоспособность этого сенсора, можно применить особенность работы электроники автомобиля. При этом электронный блок переключится на аварийный режим с небольшим углом опережения зажигания и топливная смесь значительно обогатится. Это даст возможность сохранить работоспособность мотора при неисправном датчике детонации.

Датчик детонации на Приоре проверяем и меняем самостоятельно

Датчик детонации на Приоре – все подробности работы и замены

Назначение и место расположения датчика детонации

Датчик детонации (ДД) – это прибор, который устанавливают на внешней стороне стенки блока цилиндров для контроля появления аномальных вибраций, вызванных детонацией в двигателе. то есть взрывным самовоспламенением в камере сгорания рабочей смеси. ДД вырабатывает сигнал переменного тока, амплитуда и частота напряжения которого находятся в зависимости от параметров вибрации блока цилиндров.

Каждому уровню интенсивности и частоты колебаний стенок двигателя соответствует свой сигнал. Контроллер управления работой двигателя постоянно анализирует получаемые от ДД данные. При появлении детонации в цилиндрах амплитуда вибраций соответствующей частоты возрастает, и ДД генерирует сигнал, обработав который контроллер производит корректировку угла опережения зажигания, делая его более поздним, что приводит к подавлению детонирования рабочей смеси.

ДД Приоры состоит из шайбообразного пластикового корпуса, у которого по центру предусмотрено отверстие под болт с головкой на 13, а сбоку имеется двухконтактный разъем для подключения проводов от контроллера. Внутри корпуса размещена главная деталь ДД – чувствительный пьезокерамический дисковый элемент, который, собственно, и вырабатывает напряжение (сигнал) при воздействии на него вибрации.

ДД Приоры установлен на блоке цилиндров, а именно: на его передней стенке под впускным модулем, рядом и немного выше гнезда щупа для контроля уровня масла в моторе. Сверху со стороны капота его не видно. Увидеть его можно только снизу, например, из ямы, когда снята нижняя защита двигателя.

Когда на Приоре меняют ДД?

ДД снимают для проверки или замены в случае появления признаков его неисправности или диагностирования, выполненного на стенде проверки работы двигателя. Ремонту датчик не подлежит, и при поломке его надо менять. Когда ДД или электрическая цепь от него до контроллера выходят из строя, последний (блок управления) сигнализирует об этом водителю, включая на панели приборов контрольную лампу.

Одновременно контроллер переходит на другой режим управления работой двигателя, называемый резервным, при котором у опережения зажигания постоянно поздний угол. Для этого режима характерны повышенный расход топлива и меньшая мощность двигателя.

Код ошибки, свидетельствующей о поломке ДД Приоры – 0327.

Появление этой ошибки является основной причиной, по которой датчик меняют. Однако в ряде случаев ДД может быть неисправен только частично, то есть будет работать, но неправильно. При этом контрольная лампа не зажжется, не будет выдаваться ошибка, но двигатель станет детонировать на определенных режимах. Однако причин для такой работы мотора может быть много, и при подозрении на неисправность ДД его снимают для проверки.

Как снять и проверить датчик?

Доступ сверху к ДД Приоры затруднен из-за впускного модуля, расположенного над ним. Проще всего к датчику подобраться снизу, сняв перед этим защиту двигателя либо хотя бы открутив и откинув ее переднюю часть. Работая сверху, придется все делать наощупь. В любом случае перед началом работ необходимо от АКБ отсоединить провод массы, закрепленный на «минусовой» клемме.

Чтобы снять защиту картера, надо:

• открутить 5 гаек с головкой на 10;
• открутить 2 гайки на 19, установленные на задней части щитка;
• снять защиту.

• нажав на металлический фиксатор разъема ДД, отсоединяем колодку проводов, идущих к контроллеру;
• ключом на 13 ослабляем затяжку болта, фиксирующего датчик;
• выкручиваем болт и извлекаем из резьбового отверстия, снимая при этом датчик.

1. К выводам ДД подсоединяем мультиметр. Устанавливаем на приборе режим вольтметра, выбирая предел измерений до 200 мВ.
2. Берем металлический предмет – плоскогубцы или болт – и слегка постукиваем им по ДД.

При постукивании по исправному датчику вольтметр покажет скачки напряжения. Вышедший из строя ДД реагировать никак не будет. Более точную диагностику снятого датчика можно произвести только с помощью специального стенда.

Установку нового ДД производят в последовательности, обратной демонтажу. Специалисты рекомендуют ставить вместо «родного» аналогичный Bosch. Перед походом в магазин за новым ДД следует записать маркировку снятого датчика. Затяжку крепящего его болта на 13 надо делать с небольшим усилием – 10,4–24,2 Н·м (1,1 – 2,5 кгс). Более сильная затяжка скажется на работе датчика.

http://carnovato.ru

Признаки неисправности ДМВР

Устройство датчика массового расхода воздуха

Признаки неисправности датчика массового расхода воздуха могут быть прямые или косвенные. Рассмотрим, все возможные варианты:

1. Загорание на приборной панели Check Engine. В большинстве случаев, индикатор ЧЕК загорается по причине выхода из строя одного из датчиков, поэтому необходимо подключиться к ЭБУ, чтобы точно определить неисправность.
2. Падение мощности является только косвенным признаком, поскольку этой неисправности может быть и другая причина.
3. Увеличенный расход топлива . Конечно, все можно списать на бензонасос, но ДМВР необходимо также проверить. О нормативных показателях расхода топлива здесь.
4. Снижение динамики разгона . Неверное количество воздушной смеси, которое попадает в камеры сгорания, дает плохую зажигательную смесь, что в свою очередь, не дает автомобилю нормально разгоняться и приводит к рывкам при резком нажатии на педаль газа.
5. Плохой пуск или его невозможность . Богатая или бедная топливная смесь не может нормально детонировать, что повлечет за собой именно такие проблемы. А также возможно не прогорание топлива и хлопки в глушителе.
6. Плавающие обороты на холостом ходу. Разное количество попадающего воздуха в топливную смесь даст эффект, когда обороты будут, то понижаться, то повышаться.

Для точного определения неисправности датчика ДМВР необходимо провести ему диагностику.

Как проверить датчик ДМРВ?

Датчик массового расхода воздуха проверяется при помощи мультиметра

Датчик массового расхода воздуха проверяется достаточно легко. Для диагностики понадобится мультиметр.

1. Отключаем фишки от питания датчика и вставляем щупы измерительного прибора.

Подключаем щупы измерительного прибора: красным к жёлтому, а чёрным к зеленому (на массу датчика).

Показания напряжения исправного и неисправного датчика

• 1.01-1.02 — показания нового датчика, всё в норме.
• 1.02-1.03 — есть износ, но параметры в пределах нормы.
• 1.03-1.04 — параметры рабочие, но уже есть износ.
• 1.04-1.05 — критические параметры, готовьтесь к замене, если есть деньги, то меняем. Возможно уменьшится расход топлива.
• 1.05 и выше — не рабочий датчик ДМРВ.

Замер при помощи скрепок — может быть погрешность у прибора. По показаниям видно что датчик «приказал долго жить»

Второй способ проверить работоспособность датчика массового расхода воздуха – это отключить от него питание и проехать несколько километров. Если работа двигателя улучшилась, то проблема именно в ДМРВ.

Заключение

Приобретая новый детонационный датчик, остерегайтесь подделок, так как по своеобразной статистике собранной в одном из гаражных кооперативов из десяти отечественных датчиков всего пара рабочих, остальные являются откровенными муляжами, которые легко проверить вышеописанными способами.Лучше переплатить, чем тратить деньги на ветер, благо цена качественного датчика не так уж и велика, в среднем около пятисот рублей.

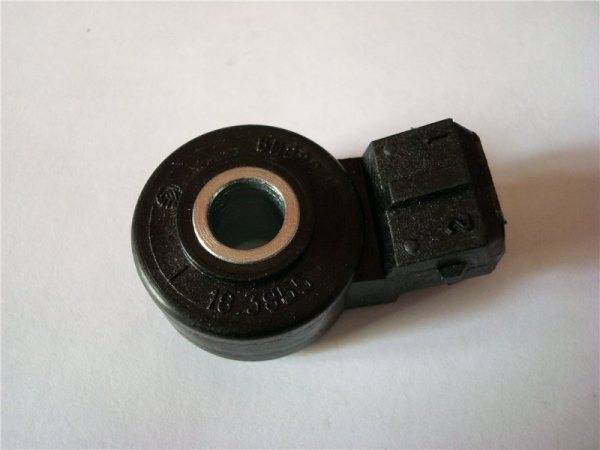

Муляж в разрезе

В конце концов, благодаря универсальности отечественного автопрома, на ваз спокойно подходит датчик детонации от волговского четыреста шестого мотора, который и внешне и по параметрам практически идентичен «родному».
