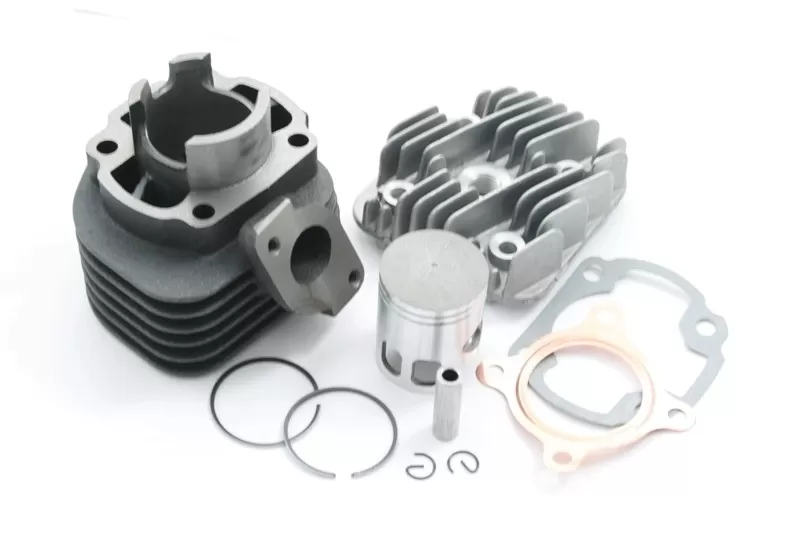

Цилиндро-поршневая группа (ЦПГ)

Принцип работы

Поршень двигается вниз и вверх внутри гильзы, передавая шейке коленчатого вала это движение через шатун. Шатун вращает коленвал, таким образом поступательное движение всех поршней переходит во вращательное. Коленчатый вал вращается, за счет работы ЦПГ.

Поршневые кольца (компрессионные) перекрывают зазор между поршнем и цилиндром (гильзой), препятствуя прорыву в картер газов и горючей смеси из камеры сгорания.  Маслосъемные кольца, убирают со стенок гильзы излишки масла, чтобы оно не попадало в камеру сгорания и не горело там, вызывая появление сажи.

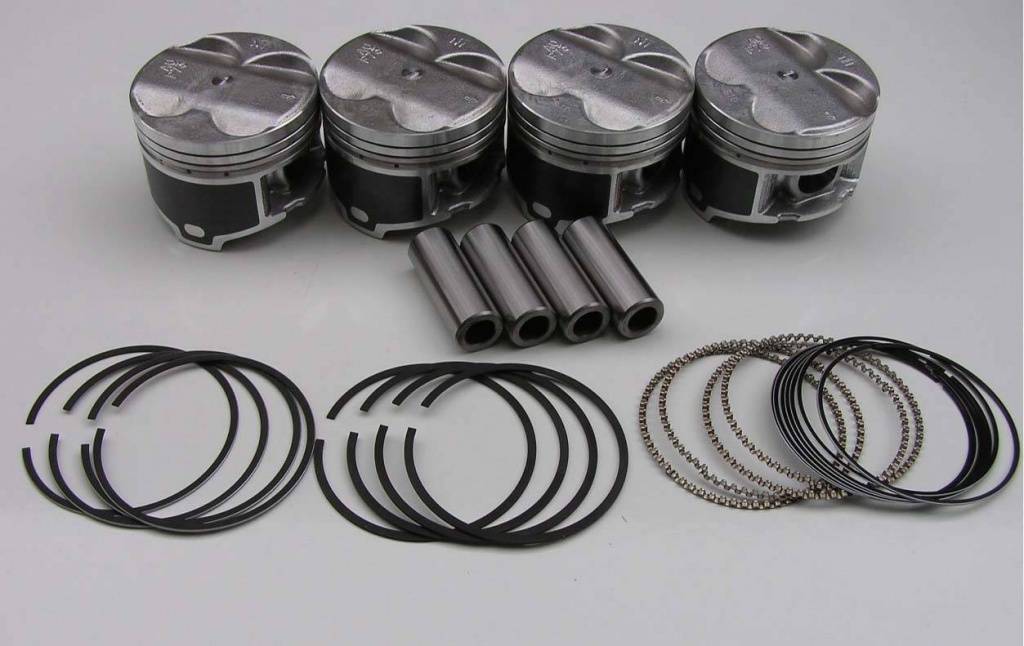

Обычно, каждый поршень имеет 2 компрессионных кольца и одно маслосъемное, но это количество может меняться, в зависимости от конструкции мотора.

Поршневой палец соединяет поршень с шатуном. Обычно, в шатуне палец запрессован, а поршень на нем качается. Но существуют моторы, где наоборот, палец в поршне стационарно сидит, а качается в шатуне.

Современные моторы могут иметь от одного цилиндра (двухтактные агрегаты мотоциклов, мопедов и т.д.) и до 16 – танковые моторы и моторы огромных тягачей (четырехтактные). Количество тактов – количество движений, за которые происходит полный цикл работы цилиндра.

Работа в 4 такта

ЦПГ четырехтактного мотора работает так:

  1. Такт впуска. Поршень из ВМТ опускается в гильзе вниз, при этом открыт впускной клапан, происходит наполнение цилиндра воздухом и впрыск топлива;
  2. Такт сжатия. Поршень достиг НМТ и начинается сжатие топливно-воздушной смеси, клапаны закрытые;
  3. Такт расширения. Поршень максимально сжал смесь и достиг ВМТ, происходит поджог смеси, искрой от свечи. Взрыв топливной смеси толкает поршень вниз, клапаны по-прежнему закрытые;
  4. Такт выброса. Поршень достиг НМТ, смесь уже выгорела, открывается выпускной клапан, отработанные газы выбрасываются в выпускной коллектор, движением поршня вверх. Как только поршень снова достигает ВМТ, начинается новый такт впуска.

Работа в 2 такта

В двухтактном моторе все это происходит за два цикла движения поршня.

  1. Такт сжатия. Поршень идет вверх от НМТ к ВМТ. Горючее поступает через отверстия для продувки, затем поршнем они перекрываются. Дальнейшее продвижение вверх перекрывает выпускные каналы, через которые происходит выхлоп отработавших газов. Поршень подходит к ВМТ, создав давление смеси в пространстве над ним, называемом камерой сгорания.
  2. Такт расширения. Происходит воспламенение смеси, энергия взрыва толкает поршень, заставляя его двигаться вниз. При этом, сначала открываются отверстия для сброса отработавших газов, затем продувка и наполнение камеры новой порцией топлива. После чего, цикл повторяется.

Несколько советов

Главная рекомендация состоит в следующем: не пытайтесь проводить тюнинг или ремонт двигателя, если не уверены в своих силах либо вообще не понимаете, для чего нужны те или иные узлы. Отдайте все в руки профессиональных мастеров, которые сделают работу максимально качественно.

Если вы желаете провести ремонт, то оцените и свои финансовые возможности. Даже самостоятельное его проведение выльется в копеечку. Порой выгоднее оказывается приобрести двигатель с небольшим пробегом, нежели восстанавливать свой. А так как мотор – это запчасть, а не номерной агрегат, то регистрация в ГИБДД не требуется (если он установлен с автомобиля той же модели).

Методы диагностики

Измерение давления внутри цилиндров.

Самый распространённый метод среди диагностов.

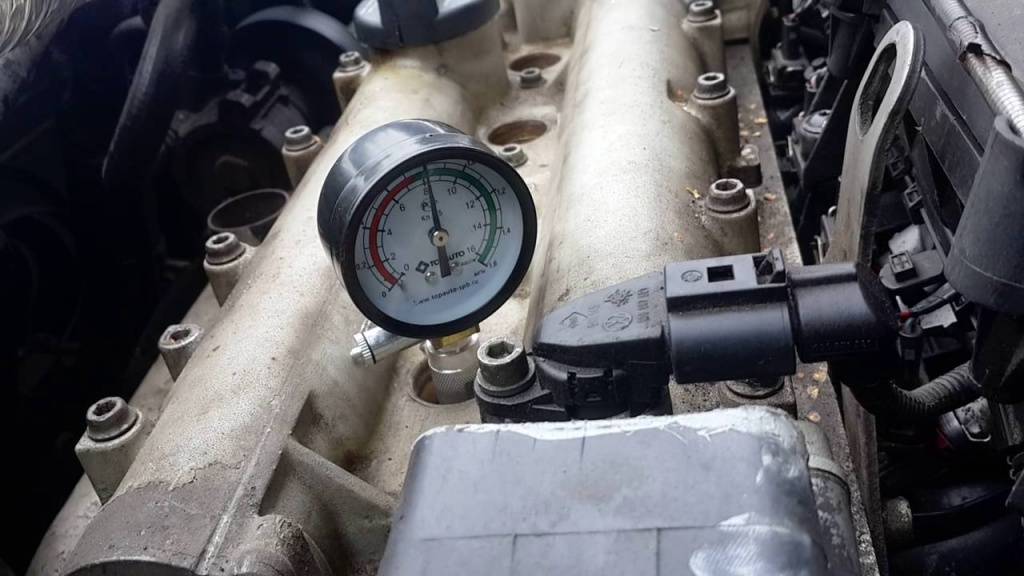

Давление сжатия, которое развивают поршни, определяется компрессометром. Прибор представляет собой полую металлическую трубку. На один её конец навинчен манометр. На другом может быть:

  1. резиновый переходник под отверстия дизельных форсунок;
  2. резьбовая нарезка для ввинчивания в гнёзда свечей зажигания (у карбюраторов).

Существуют и универсальные аппараты. Они предназначены для использования в обоих вариантах.

Как производятся измерения

  • запускается двигатель, прогревается до средней температуры (75-90С);
  • снимаются все свечи (форсунки),
  • в их гнёзда (поочерёдно) вставляется компрессометр,
  • коленчатый вал с закреплённой на нём ЦПГ прокручивается стартером,
  • замеряется давление в камере сгорания (преимущественно на такте «сжатия» и «рабочего хода»),
  • данные сравниваются с нормативами.

Типичные причины снижения давления в цилиндрах

  1. Проблемы в клапанной системе:
    — изношенность втулок;
    — прогорание давящей оконечности поршня;
    — появление излишнего зазора между сёдлом и прилегающей к нему частью клапана.
  2. Дефекты в районе головки, сопряжённой с блоком Цилиндров (БЦ):
    — искривление геометрии плоскости, примыкающей к блоку;
    — повреждение или недостаточная затянутость прокладки.
  3. Поршневые кольца:
    — изнашивание,
    — поломка на мелкие фрагменты,
    — утрата гибкости («закоксовывание»).
  4. Внутренняя поверхность цилиндра:
    — выработка в рабочей зоне,
    — механические повреждения «зеркала» поломанными кольцами.

Вспомогательные методы оценки работоспособности ЦПГ

По расходу картерных газов

Показания снимаются индикаторными приборами типа КИ-13761.

Таким образом, оценивается работоспособность цилиндропоршневой группы. Причём — только ориентировочно, без выявления конкретных причин тех или иных дефектов.

Пневмотестирование

Определение локализации цилиндра, дающего сбои в работе:

  • выворачиваются свечи зажигания (или форсунки у дизеля);
  • поршни поочерёдно выставляются в верхнее и нижнее положение;
  • через уплотнитель внутрь полости компрессором закачивается воздух,
  • подача прекращается,
  • замеряется время, в течение которого давление падает; показатели сравниваются с нормой.

Определить степень изношенности ЦПГ с помощью пневматики нельзя.

Вакуумная диагностика

Для проведения вакуумного анализа применяется специальный анализатор, определяющий герметичность цилиндра.

Это прибор, который позволяет определить техническое состояние:

  • ЦПГ,
  • уплотнительных и маслосъёмных колец,
  • распределительной клапанной группы, обеспечивающей впусковой и выпускной моменты работы мотора.

Как пользоваться анализатором

  • прогреть мотор,
  • снять все свечи зажигания (или форсунки),
  • отключить разъёмы коммутатора,
  • стартером прокрутить несколько раз двигатель (выдуть грязь из всех цилиндров),
  • через переходное устройство, адаптированное под гнёзда свечей (форсунок), подключить анализатор,
  • замерить величину полного и остаточного вакуумного разрежения при стартерной прокрутке коленвала.

Что позволяет выяснить вакуумное разрежение

  1. Полное:
    — изношенность гильзы,
    — «притёртость» клапана к седлу;
  2. Остаточное разрежение:
    — эффективность маслосъёмных и компрессионных колец.

Ремонт ЦПГ производится после сопоставления показателей по всем диагностическим методикам. Уровень его может быть:

  • капитальным (в случае полного износа цилиндропоршневой группы),
  • частичным (например, просто замена колец).

Конструкционные материалы деталей ЦПГ

Сегодня цилиндры и поршни двигателя чаще всего производят из алюминия или стали с различными присадками. Иногда для внешней части блока цилиндров используют алюминий, имеющий небольшой вес, а для гильзы, контактирующей с движущимся поршнем, – более прочную сталь.

В отличие от чугуна, который применялся ранее для изготовления деталей ЦПГ, внедрение алюминия – намного более легкого, но износостойкого материала – стало толчком к появлению мощных и высокооборотистых двигателей.

Поршневые кольца, наиболее подверженные износу и деформациям, производят из специального высокопрочного чугуна с легирующими добавками (молибденом, хромом, вольфрамом, никелем).

Значительные механические и тепловые циклические нагрузки отрицательно сказываются на работоспособности элементов цилиндро-поршневой группы. В то же время от их состояния напрямую зависит стабильная компрессия двигателя, обеспечивающая его уверенный холодный и горячий запуск, мощность, экологичность и другие эксплуатационные показатели.

Именно поэтому для изготовления поршней и других деталей ЦПГ применяются материалы, обладающие высокой механической прочностью, хорошей теплопроводностью, незначительным коэффициентом линейного расширения, отличными антифрикционными и антикоррозионными свойствами.

В целях снижения потерь на трение производители поршней покрывают их боковую поверхность специальными антифрикционными составами на основе твердых смазочных частиц: графита или дисульфида молибдена. Однако со временем заводское покрытие разрушается, поршни снова испытывают высокие нагрузки, под влиянием которых изнашиваются и выходят из строя.

Состав на основе сразу двух твердых смазок – высокоочищенного дисульфида молибдена и поляризованного графита – применяется для первоначальной обработки юбок поршней или восстановления старого заводского покрытия.

MODENGY Для деталей ДВС имеет практичную аэрозольную упаковку с оптимально настроенными параметрами распыления, поэтому наносится на юбки поршней легко, быстро и равномерно.

На поверхности покрытие создает долговечную сухую защитную пленку, которая снижает износ деталей и препятствует появлению задиров.

MODENGY Для деталей ДВС полимеризуется при комнатной температуре, не требуя дополнительного оборудования.

Для подготовки поверхностей перед нанесением покрытия их необходимо обработать Специальным очистителем-активатором MODENGY. Только в таком случае производитель гарантирует прочное сцепление состава с основой и долгий срок службы готового покрытия. Оба средства входят в Набор для нанесения антифрикционного покрытия на детали ДВС.

Проведение тюнинга

При усовершенствовании узлов и агрегатов двигателя необходимо проводить их облегчение. Но нужно и учитывать то, что следует делать это разумно, без фанатизма, чтобы не ухудшить прочность и надежность механизмов. Например, у поршней стачивают юбку с внутренней стороны, что позволяет уменьшить вес на несколько грамм, но крутящий момент заметно увеличивается. Вся поршневая группа двигателя нуждается в значительном облегчении ее элементов. Аналогично производится уменьшение массы коленчатого вала: с его поверхности убирается слой металла. Маховик, расположенный на валу, тоже подвергается обработке: с внутренней части снимается лишний металл. Аналогичные действия проделать нужно и с шатунами.

Стоит заметить, что при усовершенствовании (тюнинге) таких агрегатов, как маховик, коленвал, распредвал, обязательно необходимо проводить по окончании центровку и балансировку. Поскольку это элементы, которые вращаются вокруг оси, если точка тяжести окажется смещена, то появится биение. И если оно слишком сильное, то разрушения агрегатов ждать останется не очень долго. Более простой способ, но с финансовой стороны не слишком выгодный, можно применить, если провести установку узлов для конкретного двигателя, уже прошедших процедуру облегчения. У них и форма несколько иная, и используемый материал по прочности не уступает стандартному, зато масса его намного меньше

Обратите внимание на поздние модификации моторов. Например, поршневая группа “ВАЗ-2101” может быть заменена на более совершенные элементы модели 2103 или 2106

Сборка ДВС осуществляется в порядке обратном разборке:

  1. Собирается поршневая группа:
    — поршни с шатунами,
    — надеваются маслосъёмные, затем компрессионные кольца (зазоры не должны совпадать);
  2. Поршни погружаются в цилиндры через специальное приспособление, вжимающее оба кольца в поршневые пазы;
  3. Устанавливается коленвал;
  4. Шатуны с вкладышами один за одним закрепляются на нём дугообразными накладками с болтами;
  5. Возвращаются на место:
    — головка блока (с обязательно новой прокладкой),
    — масляный насос, задняя крышка коленчатого вала,
    — коробка передач,
    — картер,
    — выхлопные и охладительные патрубки;
  6. Заливаются:
    — свежее масло (с установкой нового масляного фильтра),
    — тосол;
  7. Двигатель прокручивается вручную (толканием автомобиля) или кратковременным запуском стартера. При этом происходит смазывание трущихся поверхностей цилиндров, исключающее задиры от трения сухой ЦПГ.
  8. Вкручиваются свечи (форсунки);
  9. Выставляется зажигание.
  10. Запускается мотор.
  11. В режиме «холостого хода» выявляются:
    — равномерность работы поршневой группы,
    — наличие посторонних звуков (например, недостаточно притянутого впускного коллектора),
    — утечки масла через сальники и прокладки,
    — герметичность патрубков охладительной системы.

Отсутствие претензий по оценочным параметрам свидетельствует, что двигатель полностью исправен и готов к использованию.

Особенности замены поршневых колец

Если износились или поломались только кольца, ремонт ЦПГ можно произвести без демонтажа двигателя, сняв с мотора масляный поддон и головку блока цилиндров.

В этом случае снизу откручиваются гайки (болты) шатунных крышек, и поршни вместе с шатунами выбиваются из гильз цилиндров.

Но ремонт таким методом возможен лишь тогда, когда на цилиндрах нет выработки или значимых повреждений (задиров, борозд, выбоин).

При демонтаже ЦПГ производится осмотр поршней, они не должны иметь задиров, сколов и трещин.

Если поршни не меняются, обязательно следует прочистить канавки, в которые поршневые кольца устанавливаются.

Нагар, оставшийся в канавках, не позволит кольцам нормально разместиться по своим местам, и они при установке поршней в цилиндры легко могут сломаться.

При наличии повреждений внутренних стенок цилиндров замена ПК на месте нецелесообразна, здесь уже необходимо снимать двигатель, растачивать блок.

Но в двигателях со съемными гильзами цилиндро-поршневая группа меняется, и в составе автомобиля, такую операцию возможно осуществить на моторах ЗМЗ-402/4021, УМЗ-417, УЗАМ-331/ 3317/ 3318 и др.

Что еще учесть при проведении тюнинга

Не нужно останавливаться на достигнутом. Так как вы увеличили мощность и крутящий момент, нужно предусмотреть и более эффективную смазку. Без модернизации масляного насоса никуда не деться. Систему смазки лучше всего дополнить канавками с внутренней стороны вкладышей. Занятие не из легких, так как эти элементы с трудом подвергаются какой-либо обработке. Но выполнить все можно, хоть и затратите время. Также позаботьтесь о системе охлаждения. Режим работы мотора существенно изменился, поэтому со стандартным теплообменником он может перегреваться.

Применение сцепления усиленного типа обязательно, так как крутящий момент вышел в плюс. Стандартные диски могут просто не выдержать возросших нагрузок. Выжимной подшипник также подбирается, исходя из новых характеристик. Но самое главное – это модернизация тормозов. Увеличение площади соприкосновения колодки с диском – это эффективное решение для обеспечения торможения. На колесах сзади следует отказаться от применения барабанных механизмов, отдавайте предпочтение дисковым. Любой легковой автомобиль можно переоборудовать таким образом. И если изменяются размеры поршневой группы, проводится облегчение, то в обязательном порядке требуется усовершенствование всех агрегатов автомобиля.

Принцип работы цилиндро-поршневой группы

Современные двигатели внутреннего сгорания оснащены блоками, в которые входят от 1 до 16 цилиндров – чем их больше, тем мощнее силовой агрегат.

Внутренняя часть каждого цилиндра – гильза – является его рабочей поверхностью. Внешняя – рубашка – составляет единое целое с корпусом блока. Рубашка имеет множество каналов, по которым циркулирует охлаждающая жидкость.

Внутри цилиндра находится поршень. В результате давления газов, выделяющихся в процессе сгорания топливно-воздушной смеси, он совершает возвратно-поступательное движения и передает усилия на шатун. Кроме того, поршень выполняет функцию герметизации камеры сгорания и отводит от нее излишки тепла.

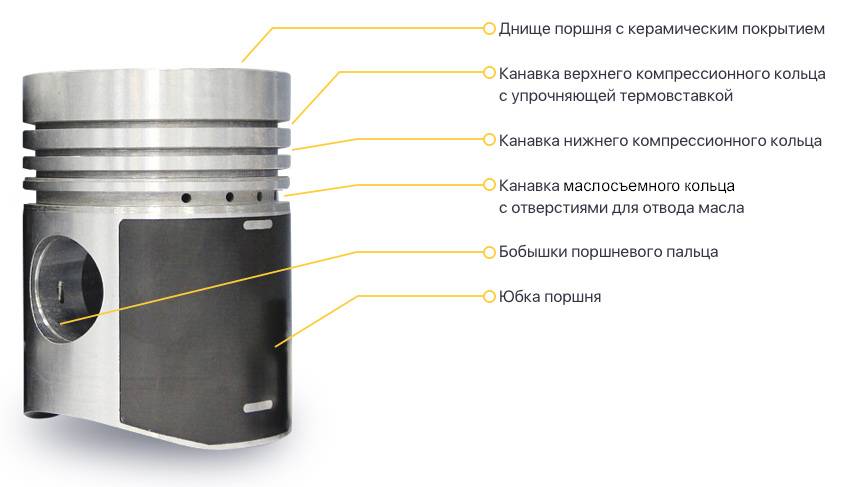

Поршень включает следующие конструктивные элементы:

  • Головку (днище)
  • Поршневые кольца (компрессионные и маслосъемные)
  • Направляющую часть (юбку)

Бензиновые двигатели оснащены достаточно простыми в изготовлении поршнями с плоской головкой. Некоторые модели имеют канавки, способствующие максимальному открытию клапанов. Поршни дизельных двигателей отличаются наличием на днищах выемок – благодаря им воздух, поступающий в цилиндр, лучше перемешивается с топливом.

Кольца, установленные в специальные канавки на поршне, обеспечивают плотность и герметичность его соединения с цилиндром. В двигателях разного типа и предназначения количество и расположение колец могут отличаться.

Чаще всего поршень содержит два компрессионных и одно маслосъемное кольцо.

Компрессионные (уплотняющие) кольца могут иметь трапециевидную, бочкообразную или коническую форму. Они служат для минимизации попадания газов в картер двигателя, а также отведения тепла от головки поршня к стенкам цилиндра.

Верхнее компрессионное кольцо, которое изнашивается быстрее всех, обычно обработано методом пористого хромирования или напылением молибдена. Благодаря этому оно лучше удерживает смазочный материал и меньше повреждается. Остальные уплотняющие кольца для лучшей приработки к цилиндрам покрывают слоем олова.

С помощью маслосъемного кольца поршень, совершающий возвратно-поступательные движения в гильзе, собирает с ее стенок излишки масла, которые не должны попасть в камеру сгорания. Через дренажные отверстия поршень «забирает» масло внутрь, а затем отводит его в картер двигателя.

Направляющая часть поршня (юбка) обычно имеет конусную или бочкообразную форму – это позволяет компенсировать неравномерное расширение поршня при высоких рабочих температурах. На юбке расположено отверстие с двумя выступами (бобышками) – в нем крепится поршневой палец, служащий для соединения поршня с шатуном.

Палец представляет собой деталь трубчатой формы, которая может либо закрепляться в бобышках поршня или головке шатуна, либо свободно вращаться и в бобышках, и в головке (плавающие пальцы).

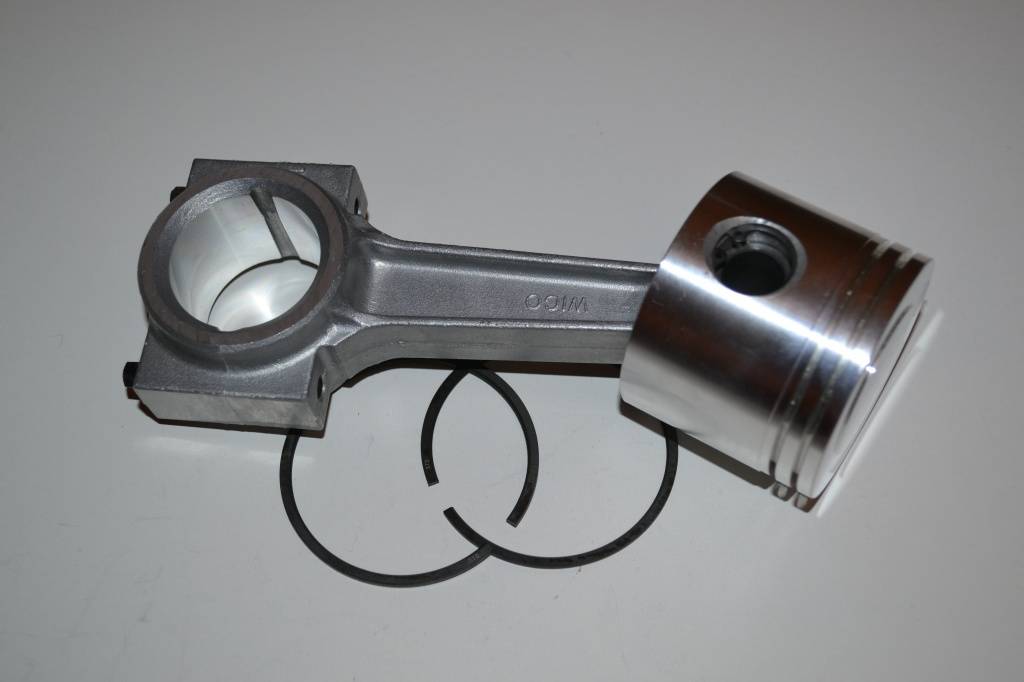

Поршень с коленчатым валом соединяется шатуном. Его верхняя головка движется возвратно-поступательно, нижняя вращается вместе с шатунной шейкой коленвала, а стержень совершает сложные колебательные движения. Шатун в процессе работы подвергается высоким нагрузкам – сжатию, изгибу и растяжению – поэтому его производят из прочных, жестких, но в то же время легких (в целях уменьшения сил инерции) материалов.

Где проводить ремонт поршневой группы

В автосервисе ремонт поршневой группы двигателей стоит не дешево, поэтому многие автовладельцы обращаются к местным «кулибиным», которые разворачивают свои мини автомастерские в гаражных кооперативах.

В данном случае люди полагаются на отзывы об мастере, ну а дальше уже как повезет.

Автосервисы же стараются держать опытных мотористов, которые могут провести ремонт двигателя любой сложности.

Как правило они:

  • знают все нюансы в своей работе;
  • быстро определяют причину поломки;
  • меняют только те детали, которые реально нуждаются в замене;
  • на профессиональном уровне восстанавливают работоспособность силового агрегата в короткие сроки;
  • дают гарантию на свои работы.

Грамотный ремонт ДВС – это залог здоровья «сердца» вашего автомобиля, и доверив мотор специалистам, вы можете быть уверены, что он длительное время будет работать бесперебойно и тихо, радовать высокой мощностью и отличной динамикой.

Ну а если ситуация с двигателем не настолько сложная, как описано выше, то можно сделать раскоксовку двигателя.

Это продлит срок работы последнего на несколько тысяч километров.

Неисправности ЦПГ и их диагностика

Даже грамотная эксплуатация автомобиля не гарантирует, что со временем не возникнет проблем с его цилиндро-поршневой группой.

О неисправностях деталей ЦПГ свидетельствует увеличение расхода масла, ухудшение пусковых качеств двигателя, снижение его мощности, появление каких-либо посторонних шумов при работе. Эти моменты нельзя игнорировать, так как стоимость ремонта цилиндро-поршневой группы иногда равна стоимости автомобиля в целом.

Под влиянием очень высоких нагрузок и температур:

  • На рабочих поверхностях цилиндров появляются трещины, сколы, пробоины
  • Посадочные места под гильзу деформируются
  • Днища поршней оплавляются и прогорают
  • Поршневые кольца разрушаются, закоксовываются, залегают
  • На теле поршней возникают различные повреждения
  • Зазоры между поршнем и цилиндром сужаются, вследствие чего на юбках появляются задиры
  • Наблюдается общий износ цилиндров и поршней

Перечисленные неисправности цилиндро-поршневой группы неизбежны при перегреве двигателя. Он может возникнуть из-за нарушения герметичности системы охлаждения, отказа термостата или помпы, сбоев в работе вентилятора охлаждения радиатора, поломки самого радиатора или его датчика.

Точно определить состояние цилиндров и поршней можно с помощью специализированной диагностики самой ЦПГ (при полной разборке двигателя) или других автомобильных систем (например, воздушного фильтра).

В ходе сервисных работ измеряется компрессия в цилиндрах ДВС, берутся пробы картерного масла и пр. Все это помогает оценить исправность работы цилиндро-поршневой группы.

Ремонт цилиндро-поршневой группы двигателя включает замену маслосъемных и компрессионных колец, установку новых поршней, шатунов, восстановление (расточку) цилиндров.

Степень износа последних определяется с помощью индикаторного нутрометра. Трещины и сколы на стенках устраняются эпоксидными пастами или путем сварки.

Новые поршни – с нужным диаметром и массой – подбирают к гильзам, а поршневые пальцы – к поршням и втулкам верхних головок шатунов. Шатуны предварительно проверяют и при необходимости восстанавливают.

Заключение

Критичный износ вашего двигателя зависит от многих обстоятельств. Основные из них:

  • превышение номинальной величины километража, установленного производителем;
  • запуск мотора в холодную погоду, особенно в мороз (снижение ресурса может достигать 1000 км на каждый пуск);
  • качество масла.

Последний пункт особенно важен. Засор ЦПГ продуктами отработки в применяемой смазке увеличивает изношенность двигателя.

Назначение качественных масел не только в устранении трения в соприкасающихся частях мотора, но и в продлении его эксплуатации при любых температурах.

Остаётся только добавить, что масло и масляные фильтры нужно менять своевременно.

Андрей Гончаров, Эксперт рубрики «Ремонт автомобилей»
