Блок предохранителей под капотом Рено Дастер

Назначение и расположение предохранителей в монтажном блоке в салоне автомобиля Рено Дастер до 2015 года

  Особенностью монтажного блока реле и предохранителей в салоне автомобиля является то, что в нем нет реле. В этом блоке установлены лишь одни предохранители. На предохранителях имеется маркировка и соответствующая цветовая окраска, которая указывает на номинал предохранителя. Предохранители удобно менять, используя пинцет, так как пальцами не всегда удобно извлекать предохранители из монтажного блока. (как показано на фото выше). Сам блок находится с левой стороны в торце панели приборов.

Открываем крышку и видим общий вид на монтажный блок предохранителей в салоне Рено Дастер

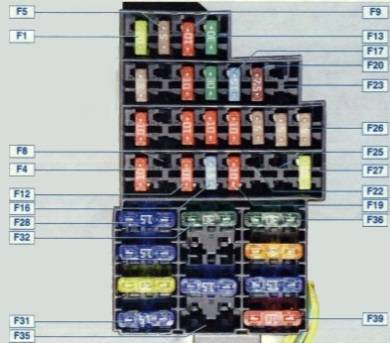

Обозначение, назначение и номинальные характеристики предохранителей в монтажном блоке расположенном в салоне Рено Дастер

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
Ef1	10A Противотуманные фары
Ef2	7.5A Блок управления электрооборудованием
Ef3	30A Обогреватель заднего стекла, обогреватели наружных зеркал
Ef4	25A Блок управления системой курсовой устойчивости
Ef5	60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41
Ef6	60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47
Ef7	50A Блок управления системой курсовой устойчивости
Ef8	80A Розетка в багажном отделении
Ef9	20A Резерв
Ef10	40A Обогрев ветрового стекла 1
Ef11	40A Обогрев ветрового стекла 2
Ef12	30A Стартер
Ef13	15A Резерв
Ef14	25A Электронная система управления двигателем
Ef15	15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef16	50A Электро вентилятор системы охлаждения
Ef17	40A Блок управления АКП
Ef18	80A Электро насос гидроусилителя рулевого управления
Ef19	Резерв
Ef20	Резерв
Ef21	15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз
Ef22	Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23	Топливный насос
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

• F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения — концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

1. Модуль состояния зарядки — 5А
2. Диагностический разъем — 15А
3. Сопротивление выключатели педали тормоза — 15А
4. —
5. Питание группы электронасоса усилителя рулевого управления — 80А
6. Модуль управления предварительным пост-обогревом — 70А
7. Модуль блокировки защиты 3 реле — 100А
8. —
9. —
10. Простое реле защиты двигателя — 30А

Блоки в салоне пежо партнер

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А — Очиститель заднего стекла
2. —
3. 5А — Подушка безопасности
4. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А —  Стеклоподъемники
6. 30А — Замки
7. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А — Розетки 12 В передняя и задняя
10. 15А — Верхняя часть рулевой колонки
11. 15А — Цепь малого тока замка зажигания
12. 15А — Датчик дождя и освещенности, подушка безопасности
13. 5А — Панель приборов
14. 15А — Парктроник, панель управления кондиционером, система громкой связи
15. 30А — Питание системы блокировки замов
16. —
17. 40А — Подогрев заднего стекла и зеркал

Описание реле

• R1 — Реле переднего импульсно стеклоподъемника
• R2 — Реле очистителя заднего стекла
• R3 — Реле аксессуаров + АСС
• R4 — Реле блокировки дверей
• R5 — Реле супер блокировки задних дверей
• R6 — Реле супер блокировки передних дверей
• R7 — Реле пробуждения компьютера
• R8 — Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. —
2. 20А — Подогрев сидений
3. —
4. 15А — Реле складных зеркал заднего вида
5. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А — реле замка зажигания, опционный генератор
• 15А — Питание прицепа 12В
• 15А — Цепь постоянного питания трансформаторов
• 40А — Аварийные огни

Замена топливного фильтра Рено Логан 1 и 2 своими руками

Процесс замены топливного фильтра в автомобиле Рено Логан 1.4 может носить двоякий характер, а именно:

• при плановых технических мероприятиях по обслуживанию;
• в случае появления необходимости устранить причины выхода его из строя.

Где располагается и каковы причины его замены?

Где находится фильтрующий элемент? В версии Логан первого поколения топливный фильтр разместился под днищем авто. Во исполнение регламента руководства по эксплуатации замена этого расходного элемента потребуется с периодичностью в 30 000 км.

Качество отечественного топлива вносит определенные коррективы в этот регламентный временной интервал замены. Однозначного критерия нет, поэтому принятие решения о необходимости замены возлагается на владельца Рено Логан 1.4 и авто Рено Логан 1.

6 исходя из индивидуальных особенностей эксплуатации.

Появившиеся сбои в работе топливной системы, ввиду использования некондиционного топлива, могут косвенно свидетельствовать о засорении фильтрующего элемент, и говорят о том, что требуется замена топливного фильтра.

Согласно установившемуся в среде поклонников Логан правилу замена топливного фильтра необходима через каждые 20 000 км пробега.

Ввиду доступности расположения в автомобиле, его замена не вызывает никаких сложностей, даже у малоопытных автолюбителей.

Основным критерием выбора запчасти должно является качество фильтра. Здесь на помощь придет обращение к вариантам изделия, выпускаемым именитыми брендами и подходящим к конкретной модификации Рено Логан 1.4, а также Рено Логан 1.6.

• Рено Меган 2 замена салонного фильтра
• Меган рено 2008
• Рено Меган 2 воздушный фильтр

О процедуре замены элемента на модификациях первой генерации

Замена топливного фильтра предполагает выполнение работ в несколько приемов:

1. сперва авто обесточиваем путем отсоединения клемм от аккумулятора;
2. далее снимаем верхнюю крышку на монтажном блоке и вынимаем из посадочного места реле бензонасоса (оно располагается слева и обозначено соответствующей маркировкой);
3. подключаем снятые ранее клеммы, запускаем мотор и дожидаемся полной выработки топлива из рампы и магистрали (мотор остановится);
4. замену лучше производить из ямы, нежели под поднятым домкратом автомобилем, поскольку удобство подступа к элементу несоизмеримо выше;
5. крепление детали в штатном месте выполнено посредством фиксаторов из пластика, которые требуется отжать;
6. далее отсоединяем топливные шланги от корпуса (возможны протечки малого количества топлива, поэтому рекомендуется запастись ветошью);
7. после удаления старого элемента монтируем новый топливный фильтр, предусмотрев его правильное расположение в топливной магистрали (внимательно смотрим на направление стрелки на корпусе, обозначающей движущийся поток топлива, и устанавливаем только согласно этой маркировке);
8. посредством штатных зажимов крепим новый топливный фильтр и заканчиваем сборку по алгоритму, обратному процессу демонтажа.
9. Конструктивная особенность топливной системы версий Логан второго поколения подразумевает расположение фильтрующего элемента под подушкой задних сидений.

Как заменить элемент?

Процедура следующая:

• снимаем сидение, удаляем пластмассовую заглушку и отсоединяем разъем проводки;
• конструкция закреплена посредством специального зажима, нажатие на который позволяет ее извлечь;
• отвинчиваем фиксирующий диск и извлекаем резиновую манжету, где находится необходимый элемент;
• вынимаем блок фильтра, который сменяется на новый элемент;
• сборку выполняем в последовательности, обратной снятию.

Подводим итоги

Такая работа, как замена фильтра в топливной системе на Рено Логан 1.4, не способна доставить затруднений подавляющей армии любителей этой модели.

Какие в Дастере применяются предохранители

Для новичков сообщим, что описание разных предохранителей сводится всегда к их номиналам и назначению. Каждый предохранитель классифицируется по своему номеру. Он всегда выглядит как латинская буква «F», рядом обязательно расположена цифра. Также классификация производится по картинки или специальной последовательности букв, по назначению цепи и даже по силе тока, наименование тоже не забываем. В наименование указано предназначение предохранителя.

В популярном Рено Дастер используются предохранители F с цифровым обозначением 1-39, исключение составляют устройства с цифирным обозначением 6, 7, 8, 22, 33, 35. Каждый из них имеет свою силу тока, и даже наименование. Помним, что для определенной цепи во всей схеме подходит исключительно конкретное специальное устройство.

Когда вы приобрели Рено Дастер у кого-то с рук, то вполне случается такое, что в нем установлены рестайлинговые предохранители, которые некоторые владельцы ставят взамен стандартным. Обязательно нужно удостовериться в том, что установленные устройства подходят именно для вашего кроссовера, а сделать это можно сверив их по назначению и номиналу, для этого вам поможет схема предохранителей.

Добавим, что комплектация внедорожника от Рено оказывает большое влияние, какие собственно предохранители ставятся, и которые наиболее оптимальным образом подходят как раз для него.

Это интересно: Ремонт Рено Логан своими руками видео: рассмотрим досконально

Блок предохранителей на автомобилях «Рено-Логан 1—2»

Зачастую этого можно избежать и исправить ситуацию самостоятельно. Неработающий электроприбор не говорит о том, что он сам или цепь пришли в негодность. В 90 случаях из 100 виновником является сгоревший предохранитель.

Для тех, кто впервые слышит о блоке предохранителей (далее – БП) «Рено-Логан» 1 или 2, следующий материал будет очень интересен.

Важно! При сгорании предохранителя нельзя заменять его на ПП с номинальным током большего или меньшего значения, только на идентичный. Традиционно в автомобили устанавливают два БП: монтажный или основной и дополнительный

Основным принято считать тот, что находится под капотом (еще одно название этого БП – внешний). Дополнительный БП находится в салоне и часто именуется внутренним. Мы рассмотрим варианты для автомобилей «Рено-Логан» 1 и 2

Традиционно в автомобили устанавливают два БП: монтажный или основной и дополнительный. Основным принято считать тот, что находится под капотом (еще одно название этого БП – внешний). Дополнительный БП находится в салоне и часто именуется внутренним. Мы рассмотрим варианты для автомобилей «Рено-Логан» 1 и 2.

В скобках значатся номинальные токи для каждого из ПП.

Расположен он там же, где и у автомобилей первого поколения – под капотом рядом с аккумулятором. Крышка держится на двух защелках. На ее обратной стороне (так же, как и в «Рено-Логане» предыдущего поколения) находится схема БП.

Реле в монтажном БП отвечают за:

1. левый элемент обогрева лобового стекла;
2. правый элемент обогрева лобового стекла;
3. топливный насос;
4. компрессор системы кондиционирования воздуха, если данная опция предусмотрена комплектацией, или вентилятор при его малых скоростях (при отсутствии кондиционера);
5. электронный блок управления двигателем.

Расположение этого блока не отличается от «Логанов» первого поколения: в торце приборной панели. Чтобы открыть крышку, придется ее чем-нибудь поддеть.

Реле R1 защищает за систему кондиционирования и обогрева воздуха в салоне, а R2 – систему обогрева заднего стекла «Рено-Логан»2.

Возможно, вам пригодится информация о том, как заменить весь блок целиком. Это бывает целесообразно в тех случаях, когда ПП начинают сгорать один за другим. В процессе замены нет ничего сложного. Для начала заглушите автомобиль и отключите обе клеммы аккумулятора. Далее, открутите болты крепления и выньте деталь из моторного отсека.

Совет! Прежде чем демонтировать узел, промаркируйте провода, которые были к нему подключены, во избежание путаницы.

Начинающие автомобилисты довольно часто сталкиваются с неожиданно переставшими работать электроприборами и не знают, что делать. Обычно они полагают, что электрическая схема авто слишком сложна, поэтому нужно сразу ехать к электрику и устранять неисправность. Зачастую этого можно избежать и исправить ситуацию самостоятельно.

Проверка работоспособности

Если какой-либо узел перестал отвечать на команды хозяина автомобиля, значит, пришло время заглянуть к предохранителям. Осмотр можно произвести двумя способами: визуально и при помощи контрольной лампы. Первый метод не всегда дает 100%-ный результат, перемычка может иметь плохой контакт, что невооруженным глазом не заметить.

Именно лампа позволяет безошибочно определить неисправную деталь. Достаточно подключить один ее конец к прикуривателю или раме автомобиля, а второй – прикладывается к каждому концу предохранителя, установленного в гнезде. Если лампа светится в обоих случаях, это означает, что защита работает. При отсутствии свечения деталь придется заменить.

Бывают ситуации, когда совсем новый предохранитель быстро сгорает. Это указывает на проблемы с работой электрооборудования. Неисправность нужно найти и обязательно устранить.

При работе с защитными устройствами в автомобиле Рено Дастер есть свои нюансы. Одна часть находится в салоне, а другая – под капотом авто. И знать, какой именно предохранитель и где располагается, позволит быстро и легко осуществить замену.

В данном месте имеется специальный монтажный блок. Осуществляется проверка легко и просто:

• В Рено Дастер отожмите 2 фиксатора, которые крепят крышку.
• Снимите крышку.

Под крышкой всегда располагается схема предохранителей. Чтобы извлечь устройство, воспользуйтесь пинцетом. Кстати говоря, специальный пинцет находится тоже под крышкой.

Все выше написанное применимо по отношению к Рено Дастер до рестайлинга. В новой версии блок предохранителей находится далеко, и с ним не очень удобно работать. В чем заключается сложность? Зачастую, на крышке блока отсутствует схема, следовательно, вы не сразу определитесь с какими именно предохранителями проводите манипуляции.

Если ваш кроссовер модифицированный и имеет такой блок под капотом, то его самостоятельно можно усовершенствовать, можно распечатать схему и прикрепить ее к крышке блока. Кроме этого схему можно сделать более удобной, чем бывает оригинальная, если учитывать особенности собственного зрения, и то, как вы воспринимаете зрительную информацию. Это значительно облегчит процедуру замены, а также сэкономит вам силы и время.

Предохранители Рено Дастер

В чем заключается сложность? Зачастую, на крышке блока отсутствует схема, следовательно, вы не сразу определитесь с какими именно предохранителями проводите манипуляции.

Если ваш кроссовер модифицированный и имеет такой блок под капотом, то его самостоятельно можно усовершенствовать, можно распечатать схему и прикрепить ее к крышке блока. Кроме этого схему можно сделать более удобной, чем бывает оригинальная, если учитывать особенности собственного зрения, и то, как вы воспринимаете зрительную информацию.

Это значительно облегчит процедуру замены, а также сэкономит вам силы и время. Рено Дастер точки подключения сигнализации Расположение предохранителей Дастера рено дастер блоки предохранителей салоне В данном месте у Рено Дастер располагается много разных предохранителей. Очевидный вопрос, где находится блок во внедорожнике с предохранителями?

Рено дастер блоки предохранителей левом торце приборной панели. Дабы получить доступ к блоку, подденьте пальцем снизу крышку, немного надавите на нее, поскольку она зафиксирована защелкой. Далее осуществляете проверку. Есть ещё одна причина проверки контрольной лампой в контактных гнёздах блока предохранителей.

Расположение предохранителей и реле в Renault Duster

Это возможность плохого контакта между ножками предохранителя и контактов гнезда. Во время проверки в этом случае потребитель чудесным случаем начинает работать.

При проверке предохранителей, стоящих в цепи потребителей работающих при включенном зажигании, необходимо включить замок зажигания. Если предохранитель перегорел, то его необходимо заменить, на предохранитель такого же номинала, который был установлен. Если предохранитель перегорит снова, то необходимо искать неисправность в цепи соответствующего предохранителя. Используйте только качественные предохранители, в противном случае возможно возгорание блока предохранителей.

Под капотом В этой части автомобиля также имеется монтажный блок. рено дастер блоки предохранителей

Осуществить проверку просто: Нужно отжать оба фиксатора, закрепляющие крышку. Снять последнюю. Воспользоваться схемой, расположенной внутри крышки и пинцетом для извлечения приборов с той или иной целью. Пинцет располагается там же, под крышкой.

В чем же может быть сложность? Во-первых, на крышке такого блока может попросту не быть наклейки с описанием приборов, которые в нем содержатся, а потому невозможно будет сразу представить, с какими именно реле и предохранителями придется иметь.

Важно ли это? Безусловно, рено дастер блоки предохранителей по некоторым брендам можно сразу понять, что предохранитель лучше заменить, на рено дастер блоки предохранителей случай. Более того, можно сделать даже более удобную схему, чем в оригинале, учтя особенности своего зрения и удобство восприятия визуальной информации

Самое главное — чтобы схема для Дастера была достоверной и отражала картину в точности. Это в разы облегчает всю процедуру, экономя время и силы.

На что обратить внимание в первую очередь Под капотом есть множество защитных устройств

Предохранители Рено Дастер: расположение и замена

Оно также отвечает и за замок зажигания. Это прибор F1 рено дастер блоки предохранителей силой тока, равной 60А

Также важно проверить прибор, защищающей цепь питания электронасоса. Последний относится к гидроусилителю управления Дастера

Это также F1, но с силой тока, равной 80 А.

Нужно убедиться, что все в порядке с деталью, защищающей питание дополнительного отопления. Номинал у нее точно такой. Надо отметить, что в данном случае подключение произведено через два реле двух рено дастер блоки предохранителей отопителей. Надлежит проконтролировать деталь, защищающую управление и питание того реле, что отвечает за блокировку системы впрыска.

Предохранители Рено Дастер под капотом

Панель предохранителей 597-1

№	Сила тока	Наименование
F1	50 А	Предохранитель ЭБУ АБС на модификации без ESP — ЭБУ АБС и ESP на модификации с ESP
F2	25 А	Предохранитель ЭБУ АБС на модификации без ESP — ЭБУ АБС и ESP на модификации с ESP

Панель предохранителей 597- 2

F1

50 А (К4М616, К4М696)  40 А (К4М606, К4М690)

Предохранитель в модификации с кондиционером питания электровентилятора системы охлаждения через реле большой скорости электровентилятора системы охлаждения двигателя или через реле малой скорости электровентилятора системы охлаждения двигателя на плате реле и резистора электровентилятора, питания муфты кондиционера через реле муфты кондиционера на плате (784)

Панель предохранителей 597- 3

F1

80 А

Предохранитель цепи питания электронасоса гидроусилителя рулевого управления

Панель предохранителей 597- 4

F1	60 А	Предохранитель замка зажигания,  переключателя наружного освещения
F2	60 А	Предохранитель цепи питания переключателя наружного освещения, блока предохранителей в салоне

Панель предохранителей 597- 5

F1	80 А	Предохранитель питания дополнительного отопителя салона  через реле дополнительного отопителя 1 и реле дополнительного отопителя 2
F2	25 А	Предохранитель F34 цепи питания в блоке предохранителей в салоне на модификации 4×4 (полный привод)

Панель предохранителей 597- 6

F1	30 А	Предохранитель в стандартной модификации с отопителем питания электровентилятора системы охлаждения через реле малой скорости электровентилятора системы охлаждения двигателя на плате реле (784)
F2	25 А	Предохранитель управления и питания реле блокировки системы впрыска на плате реле (1047), питания реле топливного насоса на плате реле (1047)
F3	—	Не используется
F4	15 А	Предохранитель системы питания газом

Панель предохранителей 597- 7

ДИОД

38R

Диод электромагнитной муфты компрессора кондиционера

Одиночное реле 336

336

40 А

Реле высокой скорости электровентилятора

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Предохранители и реле Renault Logan, электрические схемы

Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог. Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой. Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.

Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.

Назначение и расположение элементов в авто до 2015 года

В машинах Duster имеются блоки реле и предохранителей:

• в моторном отсеке (смонтирован справа от аккумуляторной батареи);
• в салоне (находится под торцевой крышкой панели приборов со стороны водителя).

Под капотом

В блоке слева расположены предохранители:

1. Свободное гнездо.
2. Разъем пустует.
3. Бензонасоса и катушек зажигания, реле контроллера мотора (25 А).
4. Муфты включения компрессора климатической установки (15 А).

В вертикальном ряду находятся (сверху вниз) элементы защиты:

1. Обмоток мотора вентилятора на радиаторе (пониженная скорость, номинал 40 А).
2. Цепей, идущих к блоку в панели приборов (позиции 9, 10, 28-32 и 36, вставка на 60 А).
3. Кабелей, проложенных до коробки в салоне машины (точки 13-20, 24, 26-27 и 37-39, элемент на 60 А).
4. Предохранителей в панели приборов (позиции 1-5 и 11-12, номинал 60 А).
5. Кабелей, находящихся под напряжением при повороте ключа в замке в позиции S или A (25 А).
6. Силовых цепей, обеспечивающих обогрев салона (80 А).

Сбоку справа установлены (сверху вниз) предохранители:

1. Защиты контроллера системы ABS (50 А).
2. Цепей блока ABS (с пониженной силой тока, номинал вставки – 25 А).

В салоне

В панели приборов (схема предохранителей находится на крышке коробки) вертикально установлены элементы для защиты цепей (от левого угла вниз по рядам):

1. Питания моторчика очистки и обогрева поверхности стекла (20 А).
2. Контроллера комбинации приборов и реле управления топливной помпой и системой зажигания. Дополнительно к элементу выведены контакты от БУ двигателем, номинал вставки – 5 А.
3. Индикаторов снижения скорости (10 А).
4. Ламп указателей направления поворотов, диагностической колодки и блока иммобилайзера (10 А).
5. Управления электромагнитным приводом включения заднего моста (5 А).
6. Зарезервировано.
7. Не задействовано.
8. Свободное гнездо.
9. Питания нити лампы ближнего света, установленной на левой стороне (10 А).
10. Аналогично предыдущей позиции, но для правой фары (10 А).
11. Питания дальнего света для фары левого борта и индикатора включения освещения в комбинации приборов (10 А).
12. Аналогично позиции 11, но для прибора по правой стороне машины (10 А).
13. Электрических моторов для перемещения стекол в задних дверях (30 А).
14. Аналогично предыдущей позиции, но для передних дверей (30 А).
15. Контроллера антиблокировочной системы тормозов (10 А).
16. Нитей обогрева в подушках сидений для водителя и пассажира спереди (15 А).
17. Сигнала предупреждения (клаксон, номинал 15 А).
18. Габаритного освещения по левой стороне (10 А).
19. Аналогично предыдущей позиции, но для правой стороны кузова (10 А). К контактам выведены лампы подсветки номера и приборов
20. Питания задней противотуманной фары (7,5 А).
21. Элементов обогрева поверхности зеркал заднего вида (5 А).
22. Резервная позиция.
23. Не задействовано.
24. Контроллера электроусилителя руля (5 А).
25. Зарезервировано.
26. Контроллера подушек безопасности (5 А).
27. Парковочного ассистента, индикаторов включения передачи для движения задним ходом и системы удаления грязи со стекла крышки багажника (20 А).

В нижней части блока горизонтально установлены предохранители (от левого угла вниз по рядам):

1. Систем подсветки в потолочном плафоне и в багажном отсеке (15 А).
2. Моторчика трапеции очистки ветрового стекла (15 А).
3. Контроллера управления центральной блокировкой замков (20 А).
4. Передних противотуманных фар (15 А).
5. Подачи питания к нитям обогрева стекла в двери багажника (30 А).
6. Зарезервировано.
7. Питания муфты включения редуктора задних колес (15 А).
8. Зарезервировано.
9. Мотора вентилятора отопителя (30 А).
10. Электродвигателей регулировки зеркал (5 А).
11. Прикуривателя и цепей мультимедийного центра (15 А).
12. Реле включения вентилятора климатической установки (10 А).
