Особенность системы, ее составные части
Если в целом посмотреть на устройство Common Rail, то можно обнаружить очень сильное сходство с инжекторными бензиновыми системами питания, особенно непосредственного впрыска. По сути, конструкторы просто позаимствовали все положительные качества, которыми обладает инжектор, и перенесли их на дизельную установку, но с учетом особенностей работы этого типа мотора.
Отличие дизельного двигателя от бензинового
Особенность этой системы, по отношению к классической механической, заключена в предварительном аккумулировании давления топлива перед подачей его в цилиндры. Отсюда и название – аккумуляторная топливная система.
Как и ранее на дизельных моторах, система питания делится на два контура – низкого и высокого давления. Дополнительно в конструкцию Common Rail добавили электронную часть, осуществляющей контроль и управление исполнительной частью.
Контур низкого давления
Эта составляющая конструктивно практически не изменилась. В его состав входят:
- бак,
- фильтрующие элементы (грубой и тонкой очистки);
- насос подкачки топлива;
- топливные трубопроводы.
Контур низкого давления
Дополнительно в этот контур включены еще некоторые детали – охладитель и подогреватель топлива, а также отсекатель. Об этих составных частях – ниже.

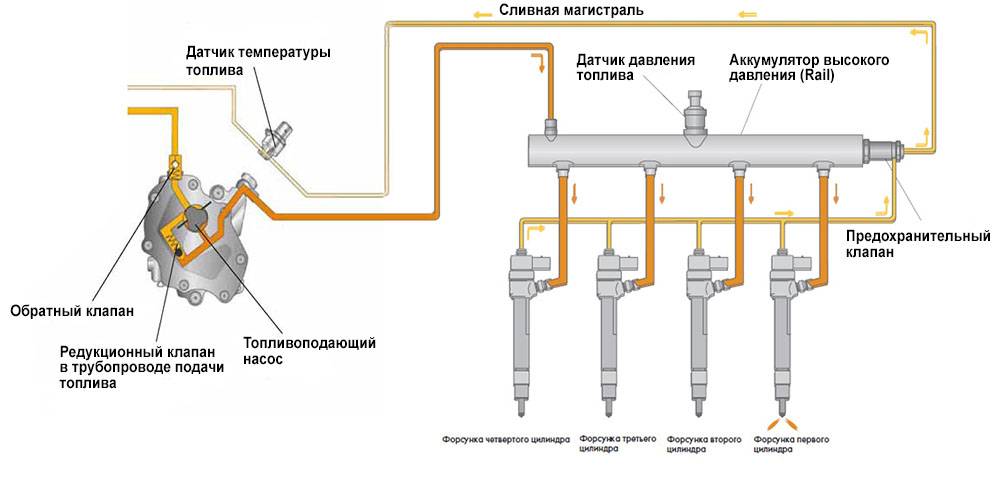

Контур высокого давления
А вот этот контур конструктивно значительно изменился, поскольку в него добавились новые составные элементы. Устройство этой части включает в себя:
- ТНВД;
- магистраль высокого давления;
- центральный магистральный трубопровод (рампа);
- форсунки;
- датчик и клапан регулировки давления.
Контур высокого давления
Суть этой конструкции заключена в том, что насос высокого давления качает топливо не к каждой форсунке по отдельности, как это было в механической системе, а закачивает его в магистральный трубопровод (рампу). А уже из нее оно подается на форсунки.
Использование в конструкции рампы позволяет поддерживать давление дизтоплива перед подачей в требуемом значении, при этом обороты мотора не оказывают на него никакого влияния. Это свою очередь оказывает положительное влияние на процесс подачи топлива при разных режимах функционирования мотора.
Основными рабочими элементами в этом контуре, как и раннее, являются ТНВД и форсунки.
Насос имеет механический привод, а количество плунжерных пар, создающих давление, может варьироваться от 1 до 3. Примечательно, что в таком насосе, поскольку нет надобности качать для каждой форсунки, на некоторых режимах плунжерные пары могут отключаться.
А вот форсунки конструктивно изменились. В Common Rail применяются электрогидравлические форсунки, оснащенные электромагнитными или пьезоэлектрическими клапанами управления. Применение их позволило обеспечить многократный впрыск, повышающий эффективность работы силовой установки.
Электронная составляющая
Что касается электронной части, то она практически полностью идентична используемой на инжекторных моторах. То есть, состоит она из электронного блока управления и ряда датчиков:
- давления в магистральном трубопроводе;
- скорости вращения коленвала;
- положения акселератора (педали газа);
- расхода воздуха;
- лямбда-зонда;
- температуры дизтоплива и воздуха.
На некоторых моторах применяется еще ряд других датчиков. Назначение электронной части идентично бензиновому мотору. Датчики передают информацию о работе систем и механизмов силовой установки и ряд других параметров. Поступающие данные блок сравнивает с табличными, занесенными в память, и на основе этого подает импульс на срабатывание форсунок.
Работа двигателя с закрытыми впускными заслонками
При работе двигателя на послойных и бедных гомогенных смесях, а также на некоторых режимах с использованием гомогенных смесей стехиометрического состава заслонки перекрывают нижние части впускных каналов, расположенных в головке цилиндров. При этом воздух проходит в цилиндры только через верхние части впускных каналов. Форма верхней части впускного канала подобранатаким образом, чтобы впускаемый в цилиндр воздух закручивался на входе в него. Помимо этого повышенная скорость проходящего через зауженный канал воздуха способствует смесеобразованию.
Реализуются два преимущества:
- При послойном смесеобразовании вихревое движение воздуха обеспечивает перенос топлива к свече зажигания. Образование смеси осуществляется в процессе этого движения.
- Вихревое движение воздуха создает условия для образования гомогенных бедной и стехиометрической смесей. Благодаря ему повышается воспламеняемость и достигается стабильное горение бедных смесей
Минусы
Теперь, собственно, о минусах, и для этого хочется заострить внимание на форсунках и ТНВД. Требования к этим элементам предъявляются весьма высокие, так как им необходимо безотказно работать в непростых условиях – высокое давление, высокие температуры, а это тянет за собой удорожание и технологические сложности
Требования к этим элементам предъявляются весьма высокие, так как им необходимо безотказно работать в непростых условиях – высокое давление, высокие температуры, а это тянет за собой удорожание и технологические сложности.
К тому же, на соплах форсунок образовываются загрязнения из продуктов горения топлива, поэтому в автомобили с двигателями, оснащёнными непосредственным впрыском, нужно заливать только высококачественный бензин – тоже проблема в наших реалиях. Масло также для них подходит только самое лучшее. В итоге содержание такого авто влетает в копеечку.
Вот так, мои дорогие читатели, надеюсь, я как-то помог вам приоткрыть глаза на непосредственный впрыск топлива. Но тема инжекторных технологий на этом не исчерпывается, поэтому не пропускайте следующие публикации.
Не лишним будет узнать что такое система mono jetronic.
И не стесняйтесь, делитесь в сетях полученными знаниями.
Другой вариант классификации
Система может быть нескольких видов и вариантов.
- Одновременная комбинация – с практической точки зрения встречается редко. За один оборот все форсунки в ней срабатывают в одновременном порядке.
- Параллельная работа (попарно) – в течение одного оборота вала происходит парное срабатывание форсунок, по одному разу за оборот.
- Фазированная, последовательная – когда за выполнение валом одного оборота происходит отдельное регулирование любой из форсунок. При этом открытие элемента осуществляется 1 раз перед впуском.
Независимо от варианта классификации все механизмы имеют различия по ряду параметров, учитываемых в ходе эксплуатации.
Тест-драйвы, которые читают с этой статьей:
Тест драйв 13 июля 2012
Nissan GT-R”Оправданный риск (GT-R)”
Интересные новости по теме
Обнаружен уникальный Talbot Lago
Тридцатые годы двадцатого века- золотой век мировой автомобильной промышленности. В особенности, это касается сферы дизайна – много икон автомобильного стиля были построены именно тогда 02 марта 2022
20 октября: дата в автомобильной истории
Мы продолжаем вести наш автомобильный календарь, ведь каждый день в том или ином году успел отметиться в истории автомобильной промышленности. Сегодня мы поговорим о закате одной модели и дебюте другой 20 октября 2021
Названы автомобили, которые станут классикой в будущем
Известный автомобильный дизайнер Фрэнк Стефенсон рассказал о современных автомобилях, которые, как он считает, станут будущей классикой 12 июля 2021
В Британии показали уникальный ретро-спорткар
Знаете, сегодня на одного автопроизводителя в мире стало больше. Конечно, на арену вышел не какой-то крупный игрок, а небольшая частная компания, но все равно – больше разнообразия – это хорошо! 09 июля 2021
Автомобильный CD-проигрыватель уходит в историю
Разве существуют еще автомобили с таким древним музыкальным «приводом». Как оказалось, да! Речь идет об автомобилях компании General Motors. Правда, и там CD-плеер скоро канет в лету 05 июля 2021
Toyota предотвратит кражи катализаторов
Воровство катализаторов по всему миру приняло какие-то угрожающие масштабы. Нечистые на руку люди, прознав о том, что в них содержатся драгоценные металлы, начинают активно заниматься вандализмом чужих машин ради добычи ценного компонента 14 мая 2021
Мультимедийным системам пришел конец
Мультимедийные системы в автомобилях часто страдают ограниченными возможностями. Взять, к примеру, штатные системы навигации – обновления сюда поступают не так оперативно, а порой их вообще приходится загружать вручную. 25 марта 2021
Экология ограничивает ретро-автомобили
Данный класс машин не смогли вывести в исключения по запрету проезда в экологические зоны 25 января 2021
Управление процессом впрыска
Чтобы подача горючего осуществлялась своевременно и в нужных для создания оптимальной смеси количествах, требуется специальное управление системой впрыска топлива. В современных автомобилях за это отвечает электронный блок управления (ЭБУ).
Чтобы передать команду на форсунку для впрыска топлива, ЭБУ должен получить нужный сигнал от двигателя. Он передается при помощи соответствующих датчиков. В различных автомобилях для контроля работы двигателя используется до десятка датчиков, среди которых используется три основных, через которые и контролируется электронный впрыск топлива:
1. Датчик фазы и метка
Датчик фазы или датчик положения газораспределительного вала. Его срабатывание является сигналом для начала процесса впрыска топлива. На шестерне или самом распределительном вале устанавливается задающая метка. Рядом с ней — датчик фазы. Когда метка приближается к датчику, импульс передается в блок управления, сигнализируя о начале такта впуска. ЭБУ подают команду, и форсунка впрыска топлива открывается, подавая его в камеру сгорания.
2. Датчик температуры жидкости в системе охлаждения
Он устанавливается в рубашке охлаждения и передает на ЭБУ информацию о температуре двигателя. Если двигатель холодный и не набрал рабочую температуру, то смесь делается богаче за счет того, что топливо впрыскивается дольше и смесь обогащается. Например, бензин впрыскивается не 8, а 10 миллисекунд.
3. Датчик кислорода
Устанавливается в выпускном трубопроводе системы выхлопа. Он подает сигнал в том случае, если количество топлива превышает то, которое необходимо для полного сгорания при максимальной концентрации кислорода. Это заставляет блок управления снижать подачу бензина или солярки, регулируя его расход.
Такая система позволяет оперативно собрать информацию от датчиков, проанализировать его в ЭБУ, после чего подать оптимальную управляющую команду на форсунку. В результате в каждом из режимов работы обеспечивается оптимальная мощность при минимальных затратах топлива и токсичности выхлопа. Такт впуска топлива – это очень быстрый процесс, проходящий за сотые доли секунды.
Основные неисправности
Из-за того, что инжектор – это цепочка сложных электронных систем, некоторые из деталей имеют свойство изнашиваться, а именно:
Электронные датчики, такие как ДМРВ, лямбда-зонд (датчик выявления кислорода в выхлопной трубе), датчик температуры охлаждающей жидкости — часто выходят из строя в силу своей работ в агрессивной среде
Топливные форсунки, особенно непосредственного впрыска, уязвимы к загрязнению, вследствие чего мотор начинает троить. Но чистка форсунок требуется не так часто, как чистка карбюратора
Выход из строя форсунки из-за западания иглы, что приводит к гидроудару (несжимаемая жидкость в виде топлива не сгорает, из-за чего поршень давит на шатун, когда тот стремится вверх, результат — пробитие блока цилиндров).
Прямой впрыск топлива – хорошо или плохо?
Двигатели с непосредственным впрыском (также используется термин «прямой впрыск», или GDI) начали появляться на автомобилях не так давно. Однако технология набирает популярность и все чаще встречается на моторах новых автомобилей. Сегодня мы в общих чертах постараемся ответить, что такое технология непосредственного впрыска и стоит ли ее опасаться?
Для начала стоит отметить, что главной отличительной особенностью технологии является расположение форсунок, которые размещены непосредственно в головке блока цилиндров, соответственно, и впрыск под огромным давлением происходит напрямую в цилиндры, в отличие от давно зарекомендовавшей себя с лучшей стороны системы впрыска горючего во впускной коллектор.
Прямой впрыск впервые был испытан в серийном производстве японским автопроизводителем Mitsubishi. Эксплуатация показала, что среди плюсов главными преимуществами стали экономичность – от 10% до 20%, мощность – плюс 5% и экологичность. Основной минус – форсунки крайне требовательны к качеству топлива.
Стоит также отметить, что схожая система уже долгие десятилетия успешно устанавливается на дизельные двигатели. Однако именно на бензиновых моторах применение технологии было сопряжено с рядом трудностей, которые до сих пор не были окончательно решены.
В видео с YouTube-канала «Savagegeese» объясняется, что такое прямой впрыск и что может пойти не так в ходе эксплуатации автомобиля с данной системой. В дополнение к главным плюсам и минусам в видеоролике также объясняются тонкости профилактического обслуживания системы. Кроме того, в ролике затрагивается тема систем впрыска во впускные каналы, которые можно в изобилии наблюдать на более старых моторах, а также моторы, которые используют оба метода впрыска горючего. Наглядно используя диаграммы Bosch, ведущий объясняет, как все это работает.
Чтоб узнать все нюансы, предлагаем посмотреть видео ниже (включение перевода субтитров поможет разобраться, если вы не очень хорошо знаете английский). Для тех, кому не слишком интересно смотреть, об основных плюсах и минусах непосредственного впрыска бензина можно прочитать ниже, после видео:
Итак, экологичность и экономичность – благие цели, но вот чем чревато использование современной технологии в вашем автомобиле:
Минусы
1. Очень сложная конструкция.
2. Отсюда вытекает вторая важная проблема. Поскольку молодая бензиновая технология подразумевает внесение серьезных изменений в конструкцию головок цилиндров двигателя, конструкцию самих форсунок и попутное изменение иных деталей мотора, к примеру ТНВД (топливный насос высокого давления), стоимость автомобилей с непосредственным впрыском топлива выше.
3. Производство самих частей системы питания также должно быть крайне точным. Форсунки развивают давление от 50 до 200 атмосфер.
Прибавьте к этому работу форсунки в непосредственной близости со сгораемым топливом и давлением внутри цилиндра и получите необходимость производства очень высокопрочных компонентов.
4. Поскольку сопла форсунок смотрят в камеру сгорания, все продукты сгорания бензина также осаждаются на них, постепенно забивая или выводя форсунку из строя. Это, пожалуй, самый серьезный минус использования конструкции GDI в российских реалиях.
5. Помимо этого необходимо очень тщательно следить за состоянием двигателя. Если в цилиндрах начинает происходить угар масла, продукты его термического распада достаточно быстро выведут из строя форсунку, засорят впускные клапаны, образовав на них несмываемый налет из отложений. Не стоит забывать, что классический впрыск с форсунками, расположенными во впускном коллекторе, хорошо очищает впускные клапаны, омывая их под давлением топливом.
6. Дорогой ремонт и необходимость профилактического обслуживания, которое тоже недешевое.
Помимо этого, в видео также объясняется, что при ненадлежащей эксплуатации на автомобилях с прямым впрыском могут наблюдаться загрязнение клапанов и ухудшение производительности, в особенности на турбированных двигателях.
Плюсы
1. Экологичность.
2. Экономичность (правда, здесь нужно сделать оговорку: реальная экономия бензина доступна в условиях, близких к идеальным) – экономия 5-10%.
3. Немного более высокая мощность.
4. GDI при непосредственном попадании топлива в цилиндр охлаждает головку поршня.
5. Происходит лучшее смешение топливовоздушной смеси в цилиндрах.
6. Меньше детонация.
7. Требуется гораздо меньше топлива, смесь при определенных условиях работы мотора может обедняться до 30:1
8. Процесс работы двигателя точнее контролируется при помощи компьютера.
Применяемость двигателя 1.4 TSI ЕА211 на автомобилях по годам выпуска
| Марка, модель автомобилей с 1.4 TSI ЕА211 | Модель двигателя 1.4 TSI ЕА211 | годы применения | |
|---|---|---|---|
| Сиат Леон III | CPWA | 03.2014 — | |
| Шкода Октавия III | 03.2015 — | ||
| Фольксваген Гольф VII | 04.2013 — | ||
| Ауди A3 8V | 02.2014 — | ||
| CZCC | 02.2016 — | ||
| CMBA | 05.2012 – 04.2014 | ||
| Сиат Леон III | 11.2012 – 03.2014 | ||
| Фольксваген Гольф VII | 08.2012 – 04.2014 | ||
| Ауди | A1 | CZCA | 11.2014 |
| A3 8V | 07.2013 – 04.2016 | ||
| Q3 8U | 06.2016 | ||
| Сиат | Леон III | 04.2014 — | |
| Толедо IV | 07.2015 — | ||
| Шкода | Кадьяг | 03.2017 — | |
| Рапид | 04.2015 — | ||
| Фабия III | 04.2018 – 08.2018 | ||
| Superb III | 03.2015 — | ||
| Йети | 06.2015 — | ||
| Фольксваген | Гольф VII | 04.2014 — | |
| Пассат B8 | 07.2014 — | ||
| Тигуан I | 05.2015 – 01.2016 | ||
| Тигуан II | 06.2016 — | ||
| Сиат Леон III | CHPA | 11.2012 – 03.2014 | |
| Шкода Октавия III | 12.2012 – 05.2015 | ||
| Фольксваген Гольф VII | 08.2012 – 04.2014 | ||
| Ауди | A1 8X | CPTA | 02.2013 – 11.2014 |
| A3 8V | 02.2013 – 04.2016 | ||
| Сиат Ибица (6J/6P) | 12.2013 – 08.2015 | ||
| Фольксваген | Гольф VII | 08.2012 – 04.2014 | |
| Поло V | 10.2012 – 03.2014 | ||
| Ауди | A4 B9 | CZDA, CVNA | 08.2015 — |
| A5 F5 | 2017 — | ||
| Сиат Алхамбра II | 05/2015 — | ||
| Фольксваген Шаран II | |||
| Шкода | Кадьяг | 03.2017 — | |
| Октавия III | 05.2015 — | ||
| Йети | 06.2015 — | ||
| Фольксваген | Битл | 10.2014 — | |
| Гольф VII | 04.2014 – 06.2017 | ||
| Пассат B8 | 07.2014 — | ||
| Тигуан I | 05.2015 – 01.2016 | ||
| Тигуан II | 06.2016 — | ||
| Тоуран II | 05.2015 — | ||
| Ауди | A1 | CZEA | 11.2014 — |
| A3 8V | 04.2014 — | ||
| Q2 | 10.2016 — | ||
| Q3 8U | 11.2014 — | ||
| Сиат | Ибица (6J/6P) | 09.2015 — | |
| Леон III | 04.2014 — | ||
| Атека | 04.2016 — | ||
| Шкода | Суперб III | 03.2015 — | |
| Кадьяг | 03.2017 — | ||
| Фольксваген | Гольф VII | 04.2014 – 03.2017 | |
| Пассат B8 | 07.2014 — | ||
| Поло V | 04.2014 — | ||
| Тигуан II | 06.2016 — |
Вывод. Одноразовый конструктив мотора не позволяет ремонтировать блок цилиндров проточкой под ремонтные размеры после окончания ресурса. Капитальный ремонт возможен но агрегатным способом, то есть, заменой изношенных узлов и деталей (блок, коленвал, и т. д.), такой ремонт более дорогой, в отличие от установки контрактного двигателя.
Достоинства и недостатки реально работающих конструкций
Всё идеально работает только при теоретическом рассмотрении системы прямого впрыска. На практике возникают сложности.
- Бензин обладает посредственной смазывающей способностью, в отличие от дизельного топлива. Поэтому ТНВД и форсунки работают в условиях дефицита смазки и быстро изнашиваются. При этом их цена очень высока, как и у любой прецизионной аппаратуры. Приходится предъявлять повышенные требования к качеству топлива, что создаёт проблемы при эксплуатации.
- Возрастает роль системы рециркуляции. Если не разбавлять смесь выхлопными газами, то при горении сверхбедных составов будут образовываться ядовитые азотистые соединения, нейтрализация которых малоэффективна и затратна. С этим столкнулись и разработчики дизельных двигателей в последних поколениях. Однако работа EGR в моторах с прямым впрыском быстро загрязняет канал впуска, поскольку клапаны уже не омываются бензином. Падают рабочие сечения, нагар покрывает стебли, клапан может просто зависнуть и встретиться с поршнем. Помогает описанный выше комбинированный впрыск и рекомендации периодически ездить на мощностных режимах.
- Наличие серы в товарных бензинах при высоких давлениях и температурах вызывает образование серной кислоты, которая разрушает форсунки и ТНВД. Это препятствует эксплуатации таких моторов в районах, где трудно заправиться высококачественным топливом.
Получается, что преимущества системы, а к ним можно отнести экономию топлива на режимах малых и средних нагрузок и простоту обеспечения экологических норм, не перевешивают в глазах водителей связанных с новыми технологиями затрат. Всем нравится, когда двигатель с прямым впрыском и турбонаддувом по расходу топлива приближается к хорошему дизелю, но ровно до того момента, с которого становится ясно во сколько это обходится. Но обратный путь вряд ли возможен, требования по выбросу вредных веществ и углекислого газа уже никто не отменит. А развитие техники постепенно устранит все недостатки в целом перспективного прямого впрыска.
Системы впрыска бензиновых двигателей
В зависимости от способа образования топливно-воздушной смеси различают следующие системы впрыска бензиновых двигателей:
- система центрального впрыска;
- система распределенного впрыска;
- система непосредственного впрыска.
Системы центрального и распределенного впрыска являются системами предварительного впрыска, т.е. впрыск в них производится не доходя до камеры сгорания — во впускном коллекторе.
Центральный впрыск (моновпрыск
) осуществляется одной форсункой, устанавливаемой во впускном коллекторе. По сути это карбюратор с форсункой. В настоящее время системы центрального впрыска не производятся, но все еще встречаются на легковых автомобилях. Преимуществами данной системы являются простота и надежность, а недостатками — повышенный расход топлива, низкие экологические показатели.
Система распределенного впрыска (многоточечная система впрыска
) предполагает подачу топлива на каждый цилиндр отдельной форсункой. Образование топливно-воздушной смеси происходит во впускном коллекторе. Является самой распространенной системой впрыска бензиновых двигателей. Ее отличает умеренное потребление топлива, низкий уровень вредных выбросов, невысокие требования к качеству топлива.
Перспективной является система непосредственного впрыска. Впрыск топлива осуществляется непосредственно в камеру сгорания каждого цилиндра. Система позволяет создавать оптимальный состав топливно-воздушной смеси на всех режимах работы двигателя, повысить степень сжатия, тем самым обеспечивает полное сгорание смеси, экономию топлива, повышение мощности двигателя, снижение вредных выбросов. С другой стороны ее отличает сложность конструкции, высокие эксплуатационные требования (очень чувствительна к качеству топлива, особенно к содержанию в нем серы).
Системы впрыска бензиновых двигателей могут иметь механическое или электронное управление. Наиболее совершенным является электронное управление впрыском, обеспечивающее значительную экономию топлива и сокращение вредных выбросов.
Впрыск топлива в системе может осуществляться непрерывно или импульсно (дискретно
). Перспективным с точки зрения экономичности является импульсный впрыск топлива, который используют все современные системы.
В двигателе система впрыска обычно объединена с системой зажигания и образует объединенную систему впрыска и зажигания (например, системы Motronic, Fenix). Согласованную работу систем обеспечивает система управления двигателем.
Устройство
В инжекторной системе подачи впрыск топлива в воздушный поток осуществляется специальными форсунками — инжекторами.
Классификация
По точке установки и количеству форсунок:
- Моновпрыск ,центральный впрыск , илиодноточечный впрыск — одна форсунка на все цилиндры, расположенная, как правило, на месте карбюратора (на впускном коллекторе). В настоящее время непопулярна ввиду возросших экологических требований: начиная с Евро-3 экологический стандарт требует индивидуальной дозировки топлива для каждого из цилиндров. Моновпрыски отличались простотой и очень высокой надежностью, прежде всего из-за того, что форсунка находится в относительно комфортном месте, в потоке холодного воздуха.
- Распределённый впрыск , илимноготочечный впрыск — каждый цилиндр обслуживается отдельной изолированной форсункой во впускном коллекторе вблизи впускного клапана. В то же время различают несколько типов распределённого впрыска:
- Одновременный — все форсунки открываются одновременно.
- Попарно-параллельный — форсунки открываются парами, причём одна форсунка открывается непосредственно перед тактом впуска, а вторая перед тактом выпуска. В связи с тем, что за попадание топливо-воздушной смеси в цилиндры отвечают клапаны, это не оказывает сильного влияния. В современных моторах используется фазированный впрыск, попарно-параллельный используется только в момент запуска двигателя и в аварийном режиме при поломке датчика положения распределительного вала (так называемой фазы).
- Фазированный впрыск — каждая форсунка управляется отдельно и открывается непосредственно перед тактом впуска.
- Непосредственный впрыск — впрыск топлива происходит прямо в камеру сгорания.
Управление системой подачи топлива
В настоящее время системами подачи топлива управляют специальные микроконтроллеры, этот вид управления называется электронным. Принцип работы такой системы основан на том, что решение о моменте и длительности открытия форсунок принимает микроконтроллер, основываясь на данных, поступающих от датчиков. На ранних моделях системы подачи топлива, в роли контроллера выступали специальные механические устройства.
Принцип работы
В контроллер при работе системы поступает со специальных датчиков информация о следующих параметрах:
- положении и частоте вращения коленчатого вала;
- массовом расходе воздуха двигателем;
- температуре охлаждающей жидкости;
- положении дроссельной заслонки;
- содержании кислорода в отработавших газах (в системе с обратной связью);
- наличии детонации в двигателе;
- напряжении в бортовой сети автомобиля;
- скорости автомобиля;
- положении распределительного вала (в системе с последовательным распределенным впрыском топлива);
- запросе на включение кондиционера (если он установлен на автомобиле);
- неровной дороге (датчик неровной дороги);
- температуре входящего воздуха.
На основе полученной информации контроллер управляет следующими системами и приборами:
- топливоподачей (форсунками и электробензонасосом),
- системой зажигания,
- регулятором холостого хода,
- адсорбером системы улавливания паров бензина (если эта система есть на автомобиле),
- вентилятором системы охлаждения двигателя,
- муфтой компрессора кондиционера (если он есть на автомобиле),
- системой диагностики.
Изменение параметров электронного впрыска может происходить буквально «на лету», так как управление осуществляется программно, и может учитывать большое число программных функций и данных с датчиков. Также, современные системы электронного впрыска способны адаптировать программу работы под конкретный экземпляр мотора, под стиль вождения и многие другие характеристики и спецификации. Ранее использовалась механическая система управления впрыском.
Для оперативного выявления неисправностей инжектора используется компьютерная диагностика инжекторной системы подачи топлива.
Возможность установки системы на автомобиль
Автомобилистов интересует вопрос относительно возможности установки системы впрыска воды с метаном в двигатель своими руками. Возможность такая есть.
Существует множество самодельных схем по реализации водяной системы впрыска, где в ход идут такие приспособления как медицинские шприцы, капельницы и прочие фактически подручные средства. Их монтируют во впускной коллектор, располагая за заслонкой дросселя. Но самое интересное здесь то, что системы оказываются вполне рабочими и достаточно эффективными.
https://youtube.com/watch?v=pMxei0kmL_U
В итоге автовладелец получает некоторый прирост мощности и увеличение крутящего момента. Но за всеми этими преимуществами не стоит забывать о существовании одного весомого недостатка. Заключается он в том, что самодельные системы попросту заставляют заливать воду в больших объёмах внутрь коллектора. Жидкость при этом не распыляется. В итоге взвесь происходит неравномерное распределение по цилиндрам. То есть в одних цилиндрах будет смесь обеднённая, в других нормальная. А это прямой путь к неравномерной работе всего двигателя. Если количество воды превысит критические отметки, гидроудара будет практически не избежать.
Если вы готовы потратить на модернизацию больше денег, тогда есть смысл обратиться в специализированные тюнинг-ателье. Здесь продаются комплекты, куда входят:
- бачок для смеси воды со спиртом;
- насос высокого давления (выдаёт от 5 до 10 бар);
- электронный блок управления, отвечающий за работу насоса;
- форсунки для впрыска жидкости.
Наиболее дорогостоящие системы предусматривают использование регулирующего клапана. Он контролирует давление и следит за объёмами воды, которые поступают в мотор.
Такая система работает по достаточно простому принципу. Блок управления подключается к автомобильному датчику, который отвечает на расход воздуха силового агрегата. Блок считывает и анализирует полученные параметры, определяет оптимальное количество воды и подаёт её путём передачи соответствующей команды исполнительному устройству. В данном случае это насос высокого давления.
Хотя система кажется предельно простой, не стоит забывать о некоторых возникающих сложностях. Водяной впрыск будет осуществляться только в условиях определённого режима работы силовой установкой. Зачастую такие системы функционируют, когда обороты двигателя преодолевают отметку в 3000 оборотов в минуту. Также дополнительное оборудование практически не будет контролировать подачу смеси воды со спиртом. Она только даёт команды, чтобы насос высокого давления включался или выключался. Единственным ограничителем количества поступающей воды становится только форсунка. Потому к её выбору следует подходить предельно внимательно.
Есть ещё один немаловажный момент. Пока управляющий блок передаёт команду насосу за включение, пока насос запустится и начнёт перекачивать жидкость, наблюдается определённая задержка по времени между отправкой сигнала на впрыск и непосредственно самим впрыском. От этого страдает вся система, поскольку снижается эффективность её работы на двигателе.
В итоге мнения относительно форсировки путём использования водяной смеси с метаном расходятся. Но можно сказать, что в настоящее время это достаточно дорогостоящее удовольствие, которое выглядит необычно и многих автомобилистов попросту пугает даже одним своим названием. Люди не могут понять, как это вода может повышать мощность.
Как вы поняли из всего рассмотренного ранее, система действительно работает и приносит определённые плоды. Но предела совершенству нет. Пока подобное форсирование воспринимают как некую экзотику, имеющую множество подводных камней и вопросов, остающихся без ответа.
Удастся ли как-то повысить эффективность, сделать систему доступнее и массово внедрить её в автопроизводство, говорить сложно. При нынешних альтернативных способах форсировки и повышения отдачи двигателей водяной впрыск не выглядит самым предпочтительным. Но ситуация может меняться с течением времени.
Нельзя исключать, что через несколько лет кто-то снова вспомнит про водяной впрыск, придумает новый способ применения системы и реализует её на своих автомобилях. И тогда все скажут, что вода действительно работает, и все захотят себе установить подобное решение. Но пока ситуация складывается не в пользу водяного впрыска.
