Принцип работы и основные типы амортизаторов (масляные, газовые, газомаслянные)
Проиллюстрировать принцип работы амортизатора можно на простом примере (смотрите рисунки выше):
- Нижней частью подпружиненная амортизационная стойка через шток амортизатора соединена с колесом, а верхней – с кузовом машины.
- Воздействие от неровности через колесо передаётся на шток, который перемещает поршень внутри цилиндра.
- В поршне два перепускных клапана (упрощенно – отверстия разного диаметра), пропускающих практически несжимаемое масло с большей скоростью при движении штока (а значит и колеса) вверх, и с меньшей – вниз.
Таким образом, гидравлическая часть амортизатора работает как условно мягкая пружина на сжатие, и жёсткая – на растяжение («отбой» в технической терминологии).
Механическая пружина на рисунке приведена в большей степени для наглядности, а на практике она расширяет возможности настроек и служит своеобразным ограничителем при выходе гидроцилиндра амортизатора из строя.

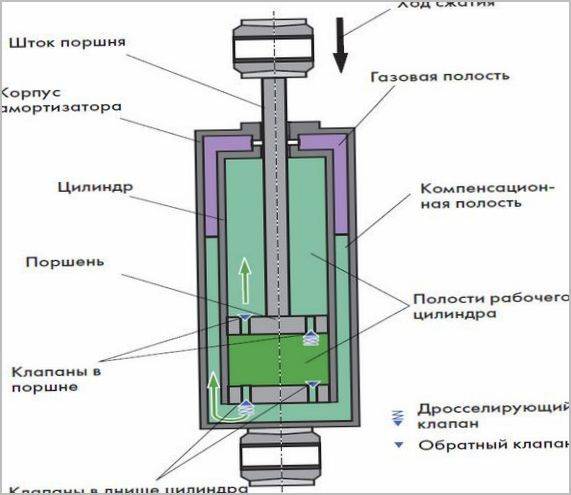

Схема двухтрубного масляного амортизатора
Определение «масляный амортизатор» подразумевает, что в цилиндре в качестве рабочего материала используется только гидравлическое масло. Динамика работы масляного амортизатора всецело определяется работой (производительностью) перепускных клапанов.
Чтобы расширить динамический диапазон и возможности настроек масляных амортизаторов была придумана своеобразная газовая «подушка». Дело в том, что газы, в отличие от жидкостей, сжимаются, причём нелинейно (не пропорционально перемещению штока). Значит, будучи «приставленными» к «масляной» части цилиндра, сделают динамику такой системы более богатой.
На рисунке ниже упрощённо представлена конструкция однотрубного газового амортизатора.
Схема однотрубного газового амортизатора
Понятно, что без нижней (газовой) части он становится масляным (только выдавливаемый излишек надо куда–то девать, но об этом – ниже).
А поскольку амортизаторов, заполненных исключительно газом, на серийных автомобилях пока не встречается, то такую конструкцию правильнее называть «газомаслянным амортизатором».
У масляных и газомаслянных амортизаторов рабочий цилиндр устройства, как правило, двухтрубный:
- В масляных амортизаторах во вторую (большего диаметра) трубу через дополнительные клапана выходит при сжатии излишнее масло, «поджимаемое» во второй трубе воздухом.
- В газомаслянных амортизаторах во вторую трубу вместо воздуха закачивается газовая подушка (обычно это азот под давлением).
Иногда газовую подушку в газомаслянных амортизаторах конструктивно располагают сбоку от цилиндра.
Основные типы амортизаторов
Помимо более узкого диапазона характеристик упругости, подушка из воздуха в масляном амортизаторе не эффективно рассеивает тепловую энергию, выделяющуюся в процессе интенсивной работы, что иногда приводит к закипанию рабочей жидкости. В газомаслянном амортизаторе этот эффект исключен.
Как и любая гидравлическая техника, цилиндры амортизаторов требуют высокоточной (прецизионной) механической обработки, непростой системы клапанов и уплотнений, причем для газомаслянных амортизаторов эта система только усложняется.
Поскольку газонаполненная часть амортизатора значительно расширяет динамический диапазон системы, в целом устройство предполагает более мягкую реакцию на дорожные неровности, чем в «масляном» варианте – это как бы последовательное соединение двух пружин: мягкой и жёсткой, которое суммарно даёт более мягкую реакцию, чем просто жёсткая пружина.
Интересно, что производители поступают ровно наоборот и настраивают газовые амортизаторы в большей степени на агрессивную манеру езды и спортивные автомобили. Точнее, на трассах с хорошим покрытием газовые амортизаторы настроены на более мягкую реакцию от вертикальных воздействий, а на плохих дорогах с этими же настройками становятся более жёсткими.
Необходимо подчеркнуть, что в спортивной езде плавность хода стоит далеко не на первом месте: куда важнее такие параметры, как управляемость и курсовая устойчивость, которые газовые амортизаторы обеспечивают лучше масляных.
Что это такое?
Амортизатор в автомобиле – это оборудование в машине. Элемент разработан с целью гашения силы колебаний, толчков, или возможных ударов элементов, которые отличаются динамикой движения. Амортизатор помогает держать под контролем корпус машины. Если в автомобиль установить амортизатор, то функционирование становится плавным, равномерным, и комфортным. Функционирование осуществляется за счет переработки механической энергии в энергию теплового характера во время хода машины. Амортизаторы функционируют в комбинации другими элементами, такими как, пружинами или рессорами.
Впервые гидравлический амортизатор появился на рынке деталей в 1908 году, патент на разработку получил Луи Рено. Через 30 лет на рынок вышли горизонтальные детали, принцип работы которых заключалась на скручивании пружины.
Амортизаторы помогают транспортному средству передвигаться плавно без резких движений. Если убрать из автомобиля деталь, то передвижение будет похоже на перемещение на телеге, то есть пассажиры будет чувствовать каждые неровности и тещины на полотне дороге.
В стандартной модели транспортного средства в комплектацию заложено четыре амортизатора, чтобы балансировать движения со всех сторон.
Детали автомобиля образуют связь с элементами амортизаторов, могут выполнять следующие основополагающие опции:
- останавливать колебания в области колес и кузова транспортного средства;
- контроль контакта колес с поверхностью для опоры;
- транспортное средство может двигаться плавно.
Принцип работы детали заключается энергия, которая возникает при жидкостном трении, преобразуется в тепловую энергию. Шток перемещается в комбинации с поршнем, что приводит к перетеканию масло сквозь специально разработанные отверстия. Работа рассчитана на сопротивление во время движения. Шток может остановить отбойник амортизатора. Основное напряжение идет на передник детали, поэтому их делают более сильными.
Особенности устройства
Многие отождествляют понятия амортизатор и стойка амортизатора. Одни думают, что это простая пружина, а другие правильно называют амортизаторной стойкой все ее компоненты в сборе.
Рекомендуем: Устройство и принцип работы сцепления автомобиля
Где правда, а где ложь? Будем разбираться.
Начнем с того, что стойками амортизатора называют элемент подвески, необходимый для соединения двух важных составляющих — колес машины и самого кузова. Опора соединяется с демпфером и пружиной. Кстати, именно демпфер считается самым главным компонентом амортизатора.
Амортизаторная стойка или просто АС выполняет несколько ключевых функций:
- удерживает массу машины;
- передает силу сцепления с дорожным покрытием кузову;
- поддерживает оптимальное положение кузова по отношению к колесам;
- устраняет лишний крен;
- принимает на себя боковые нагрузки.
Цена стоек выше по сравнению с амортизаторами, поскольку конструкция у них сложная, а в производстве используют более качественные материалы. Если смотреть на конструкцию, то АС выпускают с пружинами и без них. Внимательно думайте, прежде чем купить.
Выбирать новые стойки на Форд Фокус, Рено Логан, Шкода Октавия, Киа Спектра, а также автомобили типа ВАЗ 2110, 2114 или Лада Гранта и Приора, нужно исходя из конструктивных особенностей подвески и доступного бюджета.
Теоретически передние и задние стойки можно называть просто амортизаторами. Но я с такой позицией не согласен. Эти элементы отличаются друг от друга. Если на фото и видео вы этого разглядеть не можете, то я вам подскажу. Хотя два элемента похожи, у стойки дополнительно имеется опорная пружина и рулевая тяга.
В состав стойки входят следующие элементы:
- Цилиндры. Содержат внутри себя поршень и специальную гидравлическую жидкость;
- Гидравлическая жидкость. Может быть представлена смесью газа и жидкости, либо просто смесью из газов. Она нужна, чтобы передавать усилия между амортизаторами;
- Шток. Удерживает на себе поршень и необходим для сборки толкающих усилий;
- Поршень, дополненный пропускным клапаном. Он осуществляет движение внутри цилиндра. Нужен для плавной передачи колебаний;
- Сальники. Уплотнитель и герметик;
- Внешний корпус. Служит для размещения внутри себя всех составных компонентов амортизатора;
- Крепежи. Сами понимаете, необходимы для соединения амортизаторов с кузовом машины.
Увы, даже на машинах типа Киа Спортейдж, Шевроле Круз, Лачетти и Авео, Рено Логан, разных моделях Митсубиси, Фольксваген и Тойота, как и отечественная Калина, не всегда удается без последствий долго эксплуатировать машину на одних и тех же стойках. Со временем они изнашиваются, ломаются и приходят в негодность.
Тут важно вовремя заметить, когда АС подают признаки усталости и нуждаются в замене
Симптомы чрезмерного износа или поломки
Я не буду расписывать, что может произойти, если сломается левая или правая стойка. Ничего хорошего не случится, это я вам гарантирую. Потому внимательно следите за своим автомобилем. Своевременный ремонт или замена стоек позволит избежать проблем.
На неисправность передних стоек указывают следующие характерные признаки:
- при движении раздается скрип, щелчок и стук;
- автомобиль раскачивается и долго продолжает колебаться из стороны в сторону;
- автомобиль сильно заносит в поворотах;
- для торможения нужен больший тормозной путь, чем обычно;
- автомобиль «приседает», когда вы разгоняетесь или тормозите (ощущения наблюдаются сзади и впереди соответственно);
- машина хуже цепляется за дорогу;
- резина изнашивается неравномерно;
- из амортизаторов подтекает тормозная жидкость;
- пружина, опоры или шток покрываются коррозией;
- повышается уровень шума при разгонах (вероятнее всего, повредились крепежи втулок);
- корпус деформирован, поршень не может нормально перемещаться внутри цилиндра;
- пружины расположены неправильно, потому корпус машина начинает колебаться при движении.
Износ и поломка стоек могут происходить из-за низкого качества самих элементов, неправильной установки или естественного процесса износа и старения элементов.
Сказать однозначно, какие лучше всего покупать стойки, если требуется замена, я не могу. Многое зависит от бюджета и самого автомобиля. Но в цене сейчас бренд Каяба или, как правильно его называть, KYB. Положительные отзывы и адекватная цена делает данные стойки достойным выбором. Но решать вам.
Рекомендуем: Какие факторы влияют на срок службы свечей зажигания?
Как заменить амортизаторы
Замена амортизаторов производится в следующей последовательности.
- Поднять машину на подъемнике. Если она поднимается при помощи домкратов, то, меняя передние амортизаторы, машину нужно поставить на ручник, а при установке задних – включить передачу (в заднеприводных машинах передние колеса нужно заблокировать другим способом, например, использовать противооткатные башмаки).
- Открутить крепление на поворотном кулаке.
- В случае замены передних стоек снимается рулевой наконечник.
- Открутить крепление штока на опорном подшипнике.
Установка стойки производится в обратной последовательности.
На примере ВАЗ 2111 показано, как выполняется процедура:
Замена передних амортизаторов ВАЗ
Рекомендации от профессионалов:
- Перед установкой новой стойки (касается двухтрубной модификации) амортизатор нужно прокачать, чтобы воздух ушел из рабочего цилиндра. Если этого не сделать, то во время езды будут появляться «провалы» поршня. Прокачка выполняется следующим образом: амортизатор, перевернутый штоком вниз, плавно сжимают, фиксируют на 2-3 сек., в этом состоянии его переворачивают и спустя 3-5 сек. плавно отпускают. Затем стойку переворачивают штоком вниз, выжидают пару секунд, и повторяют процедуру три-четыре раза. После прокачки амортизатор должен храниться в вертикальном положении, как он будет установлен на авто.
- Для затяжки крепления штока нельзя использовать пневматический гайковерт. Из-за этого шток может провернуться и испортить сальник. Если этого не произойдет, чрезмерная затяжка создаст в стержне амортизатора натяжение, из-за которого на большой кочке он может сломаться.
- Категорически запрещается фиксировать шток пассатижами и другими зажимными инструментами. Это повредит зеркало стержня. Для его фиксации следует использовать специальный ключ.
- Прежде чем выполнить окончательную затяжку гайки штока, автомобиль нужно опустить с подъемника или домкрата. Так стержень будет закручен ровно и во время езды не сломается или не разобьет сайлентблок.
По поводу комплексной замены амортизаторов автомобилисты расходятся во мнении. Одни считают, что менять стойки нужно сразу все, а другие уверены, что достаточно замены испортившейся детали.
Хотя каждый автомобилист сам решает, как ему ремонтировать свой автомобиль, специалисты настаивают на парной замене – даже если вышел из строя один, то менять оба на стороне (либо спереди, либо сзади). Из-за усталостного износа старые детали в связке с новыми могут значительно снижать эффективность всего узла. В любом случае следует помнить: одна неисправная деталь может отрицательно сказаться на других важных узлах подвески или ходовой части.
Когда надо менять
Вот в каких случаях однозначно необходимо менять стойки:
- в результате визуального осмотра на корпусе выявлены следы вытекания жидкости;
- деформация корпуса стойки;
- увеличилась жесткость подвески – на ямках происходят ощутимые удары в кузов;
- машина заметно просела (чаще выходит из строя один амортизатор, поэтому авто просядет на соответствующей стороне).
В следующем видео показан один из вариантов, как самому диагностировать неисправность подвески:
Советы Водителям — Как Диагностировать Амортизаторы (ходовую)
При появлении стука в подвеске необходимо сразу же обратиться на СТО. Такие изменения в автомобиле нельзя игнорировать, потому что от них зависит безопасность не только хозяина поврежденного автомобиля, но и других участников движения.
5 / 5 ( 3 голоса )
Гидравлический телескопический амортизатор
Гидравлические телескопические амортизаторы отличаются тем, что конструктивно они выполняются в виде двухтрубных, а в качестве рабочего тела используют только жидкости.
На рис. 1 показана типовая конструкция телескопического амортизатора, применяемого на отечественных автомобилях.
Поршень 14 через шток 18 и верхнюю проушину 1 соединен с несущей системой (рамой или кузовом) автомобиля. Труба 16, в которой закреплен цилиндр 17, соединена с колесом через нижнюю проушину 1.Поршень 14 делит рабочее пространство цилиндра 17 на две полости. В верхней части шток 18 перемещается в направляющей втулке и уплотнен уплотнительной манжетой, расположенной в обойме 3. Уплотнение прижимается специальной гайкой по резьбе трубы 16 к направляющей втулке, а так прижимается к цилиндру 17.Таким образом, амортизатор имеет три полости: в цилиндре над поршнем, под поршнем, а также между цилиндром 17 и трубой 16.
В нижней части рабочего цилиндра расположен корпус, в котором установлены впускной клапан 9 и клапан сжатия 10, прижатый пружиной 11. Эти клапаны закрывают отверстия 13 и 12, расположенные в корпусе.
Кожух 2 защищает шток 18 от грязи и повреждений. Во время хода сжатия рессоры (или пружины) поршень амортизатора движется вниз. При этом основная часть рабочей жидкости через перепускной клапан 5 со слабой пружиной перетекает в полость над поршнем, встречая незначительное сопротивление со стороны клапана. Другая часть жидкости переходит в кольцевую компенсационную полость между цилиндром 17 и трубой 16.
При резком сжатии амортизатора дополнительно открывается разгрузочный клапан 10, вследствие чего уменьшается нарастание сопротивления перетеканию жидкости в компенсационную полость.
Усилие пружины 11 клапана сжатия создает необходимое сопротивление амортизатора, в следствие чего частота и амплитуда колебаний подвески и подрессоренных масс автомобиля снижается.
При перемещении штока рабочая жидкость, частично просачиваясь через зазор между направляющей втулкой и штоком, поступает через отверстие 19 в полость между цилиндром 17 и трубой 16, разгружая тем самым уплотнительную муфту от действия высокого давления рабочей жидкости.
Таким образом, сопротивление сжатию определяется сопротивлением перетекания рабочей жидкости в компенсационную полость.
При ходе отбоя, когда поршень перемещается вверх, рабочая жидкость перетекает в нижнюю полость через каналы в поршне и калиброванное отверстие в клапане 7. В это же время жидкость через отверстия, преодолевая сопротивление впускного клапана 9, поступает в цилиндр 17.
При резком отбое перетекание жидкости дополнительно обеспечивается открытием разгрузочного клапана 7. Существенную роль в надежной работе амортизатора играет узел уплотнения штока 18.
В качестве рабочей жидкости в гидравлических телескопических амортизаторах применяются амортизаторные жидкости АЖ-12Т, МГП-10, МГП-12 или смеси трансформаторного и турбинного масла.Основные требования, предъявляемые к амортизаторным жидкостям – хорошие противопенные свойства, и малая зависимость вязкости от температуры.
Замена опор
Алгоритм демонтажа опор примерно одинаков для всех автомобилей. Для начала нужно открутить нижнюю точку крепления и удалить гайки, фиксирующие деталь на кузове. Витки пружины сжимаются специальной стяжкой, которая позволяет освободить опору. Остается только снять гайку штока. Новая верхняя опора стойки амортизатора устанавливается путем проведения всех действий в обратном порядке.
Детали не требуют особого обслуживания и работают в течение длительного времени. Несмотря на это, необходимо периодически проверять их состояние для обеспечения безопасности управления и увеличения срока службы ходовой части автомобиля.
Это интересно: Регулировка ГБО Ловато 2 поколения карбюратор
Лучшие европейские модели
В мире ценится качество сборки амортизаторов немцев и голландцев. Несмотря на высокие цены производителей, стабилизаторы ценят за надежность и долговечность. Модели изготавливаются в соответствии с установленными мировыми стандартами. Европейские модели могут выступать в качестве замены оригинальных вариантов.
Bilstein
Компания начала производство деталей в 1954 году. Устройство помогает повысить уровень управляемости и комфортности при передвижении. Автомобиль движется плавно, несмотря на неровности дорожного покрытия. Сроки эксплуатации высокие.
Преимущества:
- Регулировка может быть выбрана, исходя из показателя качества дорожного полотна.
- Курсовая устойчивость относится к повышенному уровню.
- Подходит под комплектацию со стандартными пружинами.
- Подвеска может управляться электронным вариантом.
- Подвеска в виде винта может иметь индивидуальные настройки.
Недостатки:
Высокая стоимость.
Koni
Компания разработала более 2,5 тысяч моделей, поэтому владелец транспорта может выбрать вариант под себя. Модели оснащены цветной маркировкой, которая помогает выбрать вариант для конкретного автомобиля, технических условий, и стиль вождения.
Преимущества:
- Ход идет мягкий.
- На поворотах демонстрирует высокий уровень устойчивости.
- Подходит под агрессивный стиль вождения.
- Нестрашны статистические нагрузки.
- Высокий уровень комфорта.
- Стабильная управляемость.
Минусы:
Жесткость недостаточная.
Boge
Компания в приоритет производства деталей ставит безопасности при движении на дороге. Модельный ряд широкий, более 4 тысяч вариантов. Модели устанавливают просто, а работают долгое время. Фирма Boge выпускает амортизаторы для Audi, Mersedes, Renault ,Volvo, и других известных марок.
Плюсы:
- Сварка деталей проводится точечным характером.
- Шток проходит стадию закалки.
- Масло работает в параметре от -40 до +180 градусов по Цельсию.
- Длительность эксплуатации.
- Сравнительно невысокая стоимость.
Минусы:
В условиях бездорожье масляные варианты работают мягко, что приводит к потере свойств амортизации.
TRW
Компания сосредоточена на создание высококачественного оборудования, которое соответствует стандартам оригинальных запчастей. Стабилизаторы обеспечивают высокий уровень работоспособности.
Плюсы:
- Продвинутый внешний вид.
- Гарантия безопасности во время движения.
- Хорошая управяемость машиной.
- Работает при любых условиях окружающей среды.
- Надежность конструкции.
Минусы:
После пробега в 100 километров можно услышать звуки стука.
Преимущества и недостатки спортивного варианта
Спортивные амортизаторы
Довольно часто владельцы автомобилей со временем задумываются над улучшением ходовых качеств своих транспортных средств, учитывая свои вкусы и предпочтения. Одним хочется побольше комфорта. Другим же, напротив, более важна возможность от души погонять. Они готовы смириться с возросшей жесткостью ради того, чтобы машина стала гораздо устойчивее при скоростном прохождении поворотов. Изначально подвеска большинства автомобилей устроена таким образом, что установлен некоторый баланс между управляемостью и комфортом. При желании этот баланс можно сместить в любую из сторон.
Однако управляемость при этом страдает. В крутых поворотах машина серьезно кренится, хуже слушается руля на больших скоростях. Кроме того, при длительной езде по кочкам масло существенно разогревается. Это приводит к тому, что амортизатор становится не способен справляться с возложенными на него задачами. Любителей активной езды такое положение дел зачастую не устраивает. Для них существуют так называемые спортивные амортизаторы. При желании их можно поставить на любой автомобиль и существенно повысить его управляемость, потеряв при этом в комфорте.
На сегодняшний день магазины автомобильных запчастей предлагают спортивные амортизаторы самых разных производителей. Дефицита в этом товаре нет. Вместо масла в них закачивается газ под давлением 28 атмосфер. Стоят они существенно дороже стандартных. В зависимости от конкретного производителя разница в цене может достигать нескольких раз. Но фанатов скорости данный факт не останавливает. Не останавливает их и то, что спортивные амортизаторы имеют меньшие ходы, а для их установки необходимо применять специальные укороченные пружины. В результате снижается дорожный просвет. После такого тюнинга придется более аккуратно двигаться по проселочным дорогам, а кое-где проехать и вовсе не удастся. Выехать летом на пикник может оказаться затруднительно. Зима же таит в себе еще больше проблем для владельцев машин с заниженным дорожным просветом. Поэтому перед тем как устанавливать такие амортизаторы на свой автомобиль нужно хорошенько подумать.
Однотрубная стойка
Устройство амортизатора однотрубного типа отличается от предыдущего варианта встроенными в поршень клапанами (система De Carbon). При использовании гидропневматической смеси газ отделяется от жидкости плавающим поршнем. Охлаждение данной конструкции происходит эффективнее, однако, усложняется конструкция клапанов. В определенных модификациях используются отверстия, канавки. Автомобиль, использующий данное устройство амортизатора, увереннее «держит дорогу». При одинаковых габаритах однотрубная модель имеет больший объем рабочей камеры. Отделение газа поршнем позволяет использовать любые варианты установки (шток вверх/шток вниз). При этом неподрессоренная масса автомобиля снижается.
Недостатками такой стойки являются:
- уязвимость – узел чувствителен к механическим повреждениям, любая вмятина корпуса гарантирует необходимость замены
- интенсивный теплообмен – однотрубные стойки зависимы от окружающей температуры, в разную погоду характеристики меняются, подвеска становится мягче в мороз, жестче в жару
Для улучшения характеристик амортизатора производители используют вынос гидравлической, газовой камер за пределы цилиндра. Таким образом, не изменяя размеров, увеличивается объем рабочей смеси, исчезает зависимость от погоды, увеличивается ход штока. Клапаны сжатия, установленные в каналах движения масла, позволяют изменять/настраивать режимы работы (скорость, длина хода штока, жесткость).
Принцип работы передних стоек
Пружина
Пружина — это деталь, которая гасит колебания, вибрацию путям сжимания и разжимания длины конструкции.
Материал пружины должен соответствовать значениям определенных допустимых колебаний.
Один конец пружины устанавливают в посадочное место для нее — чаша стойки. Второй конец упирается в пятачок кузова авто. А между кузовов и пружиной устанавливается резиновая проставка.
Особенности стойки:
- двухкамерный цилиндр заполненный жидкостью или газом, в котором ходит шток с закрепленным на нем поршнем;
- жидкость или газ циркулирует в двух камерах цилиндра.
Амортизатор служит буферным элементом. Он должен гасить удары пружины. В амортизаторе должно быть создано давление, которое может поглощать энергию ударов пружины. Снижение давления происходит за счет клапана на поршне. Клапан автоматический открывается и закрывается в зависимости от частоты и силы колебаний.
Лучшие российские амортизаторы
Несмотря на стереотипы, отечественные демпферные системы долговечны, адаптированы к работе в сложных условиях, подходят многим маркам автомобилей. Есть предложения на любой вкус. Но в рейтинг лидеров входят, увы, немногие. И дело чаще всего не в плохой конкурентоспособности продукции. Наш автопром, как всегда отстает в вопросах маркетинга. По результатам анализа качественных показателей амортизаторов, произведенных на российских предприятиях, выбрано 2 компании. Их продукция признана лучшей.
СААЗ
Скопинский автоагрегатный завод стал первой ласточкой в годы бурного развития промышленности. Даже в трудные времена коллектив старался держать марку. А в последние годы творческий инженерный бум вновь вывел теперь уже Акционерное общество в ряды лидеров.
Продукция СААЗ производится на высокотехнологичном оборудовании. Отлично налажена система контроля и тестирования. Приятный результат: предприятие стало первым, продукцией которого заинтересовались серьезные европейские автопроизводители. Весомый аргумент амортизаторов СААЗ для практичных российских водителей — их возможно ремонтировать. Сейчас предприятие входит в группу «Объединённые автомобильные технологии». Здесь делают автомобили «под ключ».
Преимущества:
- Качественные демпферные системы для всех марок ВАЗ;
- Современная двухтрубная конструкция;
- Оснащены гидробуфером отбоя;
- Серия СААЗ-Энга собирается с учетом индивидуальных требований;
- Ремонтопригодны;
- Недорогие.
Недостатки
Недостаточная плавность на бездорожье.
Когда дорогие импортные демпферы приходят в негодность, их можно только выбросить. А отечественные после небольшого ремонта, еще послужат.
Fenox
Амортизаторы белорусской компании Fenox Global Group делают серьезную заявку на лидерство в своем ценовом сегменте. Постоянное усовершенствование конструирования и производства ведут к тому, что демпферы Fenox становятся привлекательными для европейских потребителей.
Один из 12-ти заводов компании работает в Германии, его продукцию знают и ассоциируют с немецким уровнем качества. Компания старается поддерживать свою репутацию. Демпферы производятся на высокотехнологичных конвейерах. Современная система контроля тщательно следит за процессом.
Преимущества:
- Детали обрабатываются на ЧПУ японской фирмы Okuma;
- Применяется катодно-механическое хромирование штока;
- Устанавливается система клапанов– MultiDisc System;
- Среди ноу-хау самоочищающийся сальник амортизатора;
- Безопасная амплитуда температур от -40° до +55°.;
- Гарантия 5 лет.
Недостатки
После долгой эксплуатации начинают стучать.
Белорусские демпферы в странах Восточной Европы считаются лучшими среди недорогих, но хороших производителей.
Применение амортизаторов в автомобиле
Прежде, чем мы затронем тему особенностей эксплуатации газовых и масляных амортизаторов нам просто необходимо ознакомиться с принципом их работы. Классическая схема размещения амортизаторов на автомобиле, это по амортизатору на каждое колесо. Лучше даже сказать по амортизатору на точку опоры автомобиля. Иногда, для каждой точки опоры, используются по два и более амортизатора, но это частный случай и он в данном случае не принципиален. Так вот, амортизатор располагаясь у точки опоры (у колеса), между подвеской и кузовом, фактически является демпфирующим элементом. Многие скажут, что таким элементом является пружина (рессоры) и будут в этом абсолютно правы. Но пружина не может так эффективно и быстро гасить колебания после проезда неровностей, так как, по сути, работает лишь только в одном направлении, а вот амортизатор, как раз в противоположном ей. Для того, чтобы вам было все наглядно и понятно, мы привели рисунок, который и поясняет воздействие от пружины, амортизатора и кузова при движении. Вернее при проезде через неровности и возникновении колебаний кузова.
Фактически, пружина имеет значительное сопротивление лишь при ее сжатии в подвеске, а вот при растяжении она не способна сколь либо эффективно участвовать в гашении колебаний. Амортизатор наоборот, довольно значительно гасит колебания при «растяжении» подвески, и минимально влияет на ее «сжатие». Теперь когда мы знаем о том, что амортизатор участвует в гашении колебаний от кузова при его раскачивании, разберемся в том, как это ему удается.
Принцип действия и конструкция
Вертикальные усилия, возникающие в подвеске, через шток передаются на поршень, продольно перемещающийся в цилиндре, заполненном рабочей средой. Поршень воздействует на рабочую среду и вынуждает её уменьшаться в объёме. После снятия нагрузки, упругие элементы подвески возвращаются в прежнее положение, увлекая за собой шток с поршнем, и рабочая среда принимает прежний объём.
Корпус амортизатора закрыт цилиндрическим кожухом, закреплённым на штоке и служащим для защиты от грязи и механических повреждений.
В ходовой части автомобиля амортизатор штоком соединяется с рамой (кузовом) машины, нижняя часть закрепляется на рычаге подвески или на мосту. В точках крепления установлены резинометаллические шарниры.
Выполняя функции демпфера, амортизатор одновременно служит ограничителем хода подвески, поэтому на штоке устанавливается буфер отбоя.
По типу рабочей жидкости (среды) все конструкции можно разделить на:
- Гидравлические (масляные);
- Газовые (газонаполненные);
- Газогидравлические (газомасляные).
Гидравлические (масляные)
При сжимающих нагрузках на шток масло перетекает из полости под поршнем в штоковую полость через калиброванные отверстия, снабжённые перепускными клапанами прямого и обратного хода. Клапаны замедляют скорость изменения объёма жидкости и соответственно, скорость движения поршня.
Значительная часть сжимающих и растягивающих нагрузок расходуется на перекачивание масла, скорость перемещения поршня ограничивается вязкостью рабочей среды.
Газовые (газонаполненные)
Отличаются от масляных тем, что после заполненной маслом поршневой полости в рабочем цилиндре расположена камера со сжатым газом (азотом), отделённая от масла плавающим поршнем. Давление азота достигает 30 МПа.
Продольные усилия, действующие на шток, маслом передаются на плавающий поршень, который изменяет объём газовой камеры.
Газогидравлические (газомасляные)
Свободный от масла объём заполнен азотом под давлением от 2 до 8 МПа. При ходе сжатия поршень через клапаны вытесняет масло, сжимая азот. При ходе отбоя масло давлением азота возвращается в поршневую полость.
По внутреннему устройству различают
- Двухтрубные.
- Однотрубные.
Двухтрубные
Корпус состоит из двух соосных цилиндров — внутреннего рабочего, в котором размещены шток и поршень и внешнего, называемого резервуаром.
Вытесняемое при ходе сжатия масло перекачивается в штоковую полость рабочего цилиндра и одновременно вытесняется в цилиндр-резервуар.
Все масляные и газомасляные амортизаторы двухтрубной конструкции.
Однотрубные
Все однотрубные амортизаторы — газонаполненные. В общем корпусе, одновременно являющимся рабочим цилиндром, размещены шток с поршнем, масляная и газовая камеры, разделённые плавающим поршнем.
Наиболее массовый на сегодня тип амортизатора.
