Прямоточный глушитель своими руками, стоит ли его ставить на свой автомобиль

Материалы и инструменты

Для работы необходимы следующие материалы:

  • отрезки нержавеющей стали толщиной примерно 0,8-2 мм;
  • заготовки из чермета толщиной 1-1,5 мм для корпуса и для всего остального – 2-4 мм (для того, чтобы сделать корпус, подойдёт старый термос, газовый баллон, огнетушитель или баллон акваланга);
  • металлическая стружка или металлические кухонные сеточки, базальтовая или другая минеральная вата, сетка из металла с мелкими ячейками для того, чтобы заполнить камеру детали (можно использовать один из материалов или сразу несколько, главное, чтобы они были негорючими);
  • сварочный аппарат;
  • болгарка;
  • дрель;
  • электроды, свёрла, диски по металлу для болгарки и некоторые другие расходные материалы.

Виды устройств

В стандартную схему выхлопной системы современного автомобиля входят резонатор (идет первый от двигателя) и сам глушитель.

Резонатор обрезает низкочастотные колебания, а глушитель как низкочастотные, так и высокочастотные, что в комплексе приводит к хорошему результату.

Но в указанную выше схему как совместно, так и по отдельности могут входить следующие типы глушителей:

  1. Из алюминированной стали;
  2. Из нержавеющей стали;
  3. Глушители ограничители, поглотители и отражатели;
  4. Резонаторного типа;
  5. Прямоточные (спортивные) аналоги.

Из алюминированной стали

Устройства из аллюминированной стали характеризуются не только большим сроком службы, от 5 до 10 лет, но и высокой ценой.

Подобрать такой глушитель для своего авто будет затруднительно, так как выпуском таких устройств занимаются только несколько компаний, а самому сделать будет проблематично.

Из нержавеющей стали

Устройства недорогого сегмента, но и срок службы у них всего от 2 до 5 лет. Большой плюс – можно подобрать элемент практически к любому автомобилю.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Спецодежда для автосервиса, какой она должна быть

Ограничители

Используются, как правило, в виде дополнительного устройства, устанавливаемого перед основным.

Принцип работы основан на создании низкого акустического сопротивления.

Конструктивно это выполнено так – в трубе большой диаметр переходит в маленький, затем идет резкое увеличение объема по принципу большой бутылки с узким горлышком. Звук, заходя в большое пространство, уменьшается.

Отражатели

Используются в качестве вторичного глушителя, установленного после основного.

Выхлопные газы попадая в устройство, встречают на своем пути группу акустических зеркал. Отражаясь, от них поочередно газы рассеивают свою энергию, а на выходе получается слабый звук.

Поглотители

Могут использоваться в качестве основного глушителя. Принцип работы основан на поглощении колебаний пористым материалом, как правило, стекловатой, волокна которой колеблясь нагреваются, тем самым преобразуя звук в тепловую энергию. Конструктивно близки к прямоточным аналогам.

Считаются малоэффективными, так как поглощают только высокочастотные колебания, низкочастотные же пропускает.

Резонаторного типа

Как правило, используются первыми в выхлопных системах в качестве дополнительных.

Принцип шумопоглощения основан на наличии камер разного размера, проходя которые звук эффективно приглушается.

Устроено все так: по центру резонатора проходит труба с прорезями, которую вокруг окружают камеры разного объема. Через прорези выхлопные газы проникают в камеры, где теряется их энергия.

После этого звуки попадают в основное устройство, где еще больше уменьшаются.

Прямоточные

Еще их называют спортивными глушителями. Как правило, изготавливаются из нержавеющей стали. Устанавливаются на спортивные и тюнингованные автомобили.

После установки прямоточного глушителя улучшается всасывание в цилиндры топливовоздушной смеси, понижается сопротивление в выхлопной системе создаваемое обычными аналогами.

Прямоточный глушитель конструктивно чем-то похож на резонатор, имеется такая я же труба с отверстиями и пустые полости, отгороженные перегородками. Только вот сами полости заполняются базальтовой ватой (или другим материалом), которая выдерживает большие температуры.

Состоящая из длинных минеральных волокон базальтовая вата хорошо поглощает звуки, но только до того времени, пока ее не выдует из прямоточника и даже специальные заградительные металлические сетки не спасают ситуацию.

Если прямоточный глушитель, при постукивании по нему, начал звучать как пустая металлическая емкость, то его нужно снова заполнять ватой или менять. Да и звук, издаваемый выхлопной системой, будет другим.

Как сделать прямоточный глушитель своими руками

Прямоточные глушители выпускаются и продаются свободно, в разных конфигурациях, под множество марок и моделей авто. Разные ценовые категории, соотношение «цена — качество» волнует каждого, кто решит поменять в своей машине выхлоп.

Бюджетные версии прямотоков могут не только не улучшить мощностные характеристики, но и навредить. Чаще всего они делаются из тонкого металла, который от действия внешней среды, от влажности и агрессивных продуктов горения, содержащихся в выхлопных газах, быстрее выйдет из строя, чем глушитель штатный. Качественный прямоток от известного тюнинг-ателье или же просто сделанный из долговечных материалов будет стоить очень дорого.

Способов создания прямотока несколько:

  • переделать штатную систему, удалив из неё «лишнее» с точки зрения хозяина авто;
  • сварить из качественного, самим подобранного металла, прямоток любых форм и размеров.

Однако придётся продумать множество моментов — от длины, диаметра труб до способов крепежа глушителя и методов гашения вибраций. Рассмотрим способ производства прямоточного глушителя из глушителя старого, штатного.


Чертеж прямоточного глушителя, подходящий для отечественных автомобилей, может служить основой для изготовления собственного прямотока

Какие инструменты понадобятся

Для изготовления прямотока будут нужны инструменты, доступ к электричеству, средства индивидуальной защиты. При работе со сварочным аппаратом и металлообрабатывающим инструментом следует беречь органы зрения и конечности.

Необходимые инструменты:

  • углошлифовальная машина «болгарка»;
  • сварочный автомат или полуавтомат;
  • дрель с набором свёрл по металлу;
  • измерительные инструменты — линейка, штангенциркуль

Материалы для изготовления прямотока

Собрав необходимый инструмент, нужно приобрести и материалы. Основными будут:

  • штатный глушитель в хорошем состоянии, так как прогоревший «тюнинговать» не стоит;
  • отрезки стальных труб подходящего диаметра и толщины;
  • материал для наполнителя — минеральная вата, асбестовое полотно, иногда используют множество ёршиков для мытья посуды;
  • может пригодиться высокотемпературный герметик для глушителей, продаётся в автомагазинах;
  • резиновые подушки крепления;
  • опционально, если собрались красить глушитель — высокотемпературная эмаль.

Это интересно: Прокачка амортизаторов: пошаговая инструкция

Убедившись, что все материалы и инструменты готовы, можем приступать к производству прямоточного глушителя:


Штатный глушитель должен быть без дыр и прогаров

  1. Вставив подготовленную надрезанную трубу в промежуток между приёмной и выходной трубами, ввариваем её, следя за качеством шва. Вварить трубу нужно по всей окружности.

    Швы должны быть тщательно проварены

  2. Вычищаем внутренности глушителя от всего лишнего, удаляем выгоревшую набивку, срезаем приёмную и выходную трубы так, чтобы изнутри остались их небольшие части.

    Глушитель с вырезанными приёмной и выходной трубами

  3. С помощью «болгарки» делаем прямоугольный разрез, удаляя часть стенки глушителя, чтобы стало доступно его содержимое.
  4. Отрезаем заранее подготовленную трубу, так, чтобы её длина чётко входила между приёмной и выходной трубами в разрезанном глушителе.
  5. С помощью болгарки делаем множество надрезов, или же с помощью дрели и сверла по металлу перфорируем трубу по всей длине, чтобы сделать «сито».

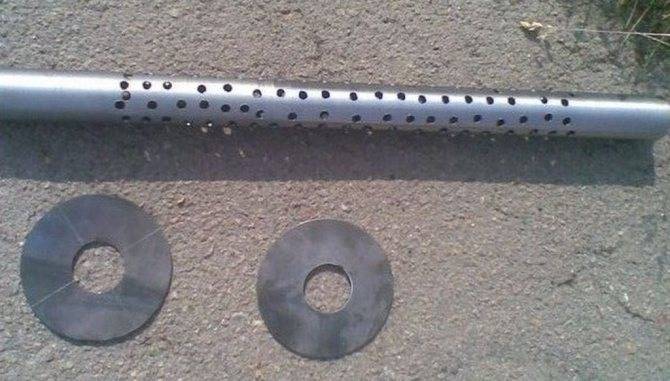

    Трубу следует перфорировать дрелью или болгаркой

  6. Набиваем глушитель минеральной ватой. Можно для начала обмотать внутреннюю трубу асбестовым шнуром. Вместо минеральной ваты допустимо использовать стальную или множество металлических губок для мытья посуды. Набивка должна быть плотной.

    Для набивки глушителя используется минеральная вата

  7. Прикладываем обратно отрезанный участок и привариваем его, аккуратно, не допуская непровара или прожигания металла.
  8. К концу выходной трубы привариваем наконечник, «сопло».
  9. Зачищаем получившийся герметичный шов болгаркой.
  10. Те, кто хотят подольше защитить глушитель от действия внешней среды, могут его покрасить высокотемпературной эмалью, предварительно тщательно зачистив поверхность и обезжирив.

Глушитель готов. Можно устанавливать его на автомобиль, наслаждаться басовитым спортивным звуком и улучшенными мощностными характеристиками.

Можно ли сделать своими руками?

Конечно можно — однако не так просто как кажется. Хочется отметить – если ставить такого типа глушители, то лучше купить специальные тюнинговые, благо сейчас их масса на рынке, практически под любой размер и модель. ЕСТЬ ДАЖЕ БОЛЕЕ-МЕНЕЕ – «ТИХИЕ» в 100 Дб. Но если руки чешутся, то:

1) Покупается стандартный глушитель, или снимается ваш, главное чтобы он был в рабочем состоянии.

2) Трубы, которые далее будут применяться в модернизации, должны быть одинакового диаметра и иметь жаростойкий материал.

3) Также нужно иметь специальный жаростойкий поглотитель шума, обычно это специальная стекловата.

4) Штатный глушитель разрезается, у него вырезаются все стенки, а затем выкидываются все внутренности.

5) После этого берем трубу, которая подходит к основам с обеих сторон, она должна быть чуть меньшего диаметра, привариваем по концам соединения.

6) После этого сверлятся отверстия в этой трубе, диаметром от 6 до 8 мм.

7) После этого нужно проложить звукопоглощающий материал вокруг этого отрезка.

Сейчас небольшое видео изготовления прямотока

Однако минусы также очевидны:

— скорее всего, он будет ходить не долго, ведь нарушена заводская конструкция.

— материал внутренней трубы, действительно хорош?

— газы будут идти прямо, а соответственно он будет сильнее нагреваться, это также нужно учитывать, желательно не вешать близко к кузову.

Как видите вопросов также много, лучше не полениться и купить «специальный», из прочных материалов, под ваш автомобиль.

НА этом буду заканчивать, надеюсь, моя информация для вас была полезной! Читайте наш АВТОСАЙТ.

Что такое прямоточный глушитель, отличие его от обычного

Частным случаем спортивного выхлопа стали прямоточные глушители. Как следует из названия, внутри подобных изделий не используются принципы разворота воздушного потока и перемещения выхлопных газов по сложному лабиринту труб и перегородок.

Весь поток отработавшей смеси азота, углекислоты и водяного пара проходит насквозь по трубе большого сечения, а уменьшение уровня звука достигается другими, менее эффективными способами.

В прямотоках частично используются явления резонанса, в частности для придания звуку выхлопа характерного басовитого тембра, свойственного многолитровым спортивным моторам, работающим на богатой смеси с широкими фазами газораспределения.

Получить такое в гражданской машине сложно и дорого, а вот обеспечить нужный звук вполне реально. В том числе и собственноручно.

Как еще уменьшить шум выхлопной системы

Полученный звук и дополнительная мощность скорее всего понравятся только владельцу нового глушителя и его близким по духу друзьям. Для остальных можно предусмотреть некоторые меры по снижению шума, когда это будет критично.

Обычно используется или управляемая заслонка на выхлопе или съёмная коническая вставка в виде перфорированной трубки с расширителем, называемая ещё флейтой.

Флейту можно быстро установить или удалить, когда в ней нет необходимости, а заслонка, напоминающая дроссель инжекторного двигателя, способна управляться дистанционно, при желании хоть с места водителя.

В более сложных системах выпуска применяются даже переключающие заслонки, когда поток можно по желанию направлять либо в стандартный глушитель, либо в спортивный прямоточный.

Как сделать тихий глушитель на авто – тюнингуем тишину

Лишь небольшая часть автолюбителей хотела бы иметь на своём авто громкий спортивный выхлоп. Подавляющее большинство водителей, наоборот, озадачено вопросом, как сделать тихий глушитель. Езда может быть комфортной лишь в случае, когда в салон проникает как можно меньше посторонних звуков. Глушитель создаёт свой шумовой фон, который можно значительно снизить. Эффект от этого нельзя не заметить.

Основные способы, как сделать глушитель тише

Прежде чем приступать к модернизации выхлопной системы, следует разобраться в природе повышенного звука выхлопа.

С каждым рабочим ходом поршня в камере сгорания цилиндра мотора происходит микровзрыв, который сопровождается существенным резким расширением газов.

Естественно своеобразная взрывная волна, после того, как она сделала своё дело и переместила поршень вниз, с открытием выпускного клапана устремляется по выхлопной системе.

Таким образом, природа шума выхлопной системы двойствена:

  • звук от расширения газов;
  • шум от вибрации элементов выхлопной системы.

Как известно, основным способом борьбы с шумом является увеличение веса элементов. Чем толще металл, тем меньше вибрация и, соответственно шум. Поэтому выпускной коллектор, который первым принимает на себя раскаленные газы из ГБЦ, выполнен таким массивным.

Многие автолюбители, которые имели возможность сравнить вес выхлопной трубы отечественного автомобиля и зарубежного, отметили, что детали выхлопной системы иномарок значительно тяжелее. Именно поэтому «наши» авто менее комфортны при звукошумовом сравнении.

Снизить скорость движения газа в выхлопной трубе призваны специальные элементы: резонаторы и глушители. Первым в очереди находится резонатор.

Важно

Как только газы под давлением попадают в часть трубы с увеличенным объёмом, они сразу теряют часть энергии и дальше продвигаются с меньшим импульсом.

В системе лабиринтов глушителя выхлопные газы окончательно теряют свою энергию, рассеиваются. Настоящий тихий глушитель на иномарке довольно тяжелый и имеет несколько отдельных корпусов.

Делаем тихий глушитель своими руками

Принимаясь за модернизацию выхлопной системы с целью уменьшения звука выхлопа, следует быть готовым технически и материально. Для работы понадобится полный набор автослесарного инструмента. Кроме того, вам понадобится обязательно:

  • сварочный аппарат (желательно полуавтомат или инвертор);
  • углошлифовальная машина с набором дисков;
  • верстак, оборудованный тисками.

Одним из самых доступных способов получить негромкий глушитель в условиях среднестатистического гаража, является включение в имеющуюся выхлопную систему дополнительного резонатора.

Вариантов модернизации выхлопной системы также два: инсталляция на участке между основным резонатором и глушителем дополнительного резонатора заводского производства или изготовление устройства своими руками.

Рассматривая вопрос о том, как сделать глушитель тише, следует учитывать, что любой из вариантов может повлечь разные расходы. Если автолюбитель не ограничен в бюджете, то можно смело покупать новый резонатор, вырезать часть трубы и вварить его на освободившееся место. Второй способ оказывается более увлекательным и о нём следует рассказать более подробно.

Технология изготовления дополнительного резонатора состоит из следующих этапов:

  • изготовление корпуса (бочки) из отрезка стальной тонкостенной трубы или листовой стали в виде двух половинок;
  • выполнение на участке трубы выхлопной системы, соответствующем длине корпуса, за основным резонатором отверстий;
  • соединение половинок корпуса на трубе с отверстиями и обваривание;
  • закладка в полость нового корпуса базальтовой минеральной ваты;
  • заваривание торцевых частей резонатора.

В завершение следует обработать сварные швы, зачистить и обезжирить новый резонатор, при возможности покрасить его термоустойчивой краской.

Дополнительные проблемы тихого автомобиля

После того, как разрешен вопрос, как сделать тихий глушитель, становятся очевидными некоторые проблемные места. В первую очередь следует помнить, что любой из способов изготовление «тихой» системы выхлопа, обязательно приведёт к увеличению веса конструкции.

Это в свою очередь обязывает автолюбителя принять дополнительные меры по усилению кронштейнов и резиновых амортизаторов.

Другой момент, который следует учитывать – изменение баланса поступающего воздуха в мотор и выхлопных газов.

После модернизации системы выхлопа обязательно следует провести испытания работы мотора в разных режимах и осуществить дополнительные регулировки системы подачи топлива и фильтрации воздуха.

Виды устройств

В стандартную схему выхлопной системы современного автомобиля входят резонатор (идет первый от двигателя) и сам глушитель.

Резонатор обрезает низкочастотные колебания, а глушитель как низкочастотные, так и высокочастотные, что в комплексе приводит к хорошему результату.

Но в указанную выше схему как совместно, так и по отдельности могут входить следующие типы глушителей:

  1. Из алюминированной стали;
  2. Из нержавеющей стали;
  3. Глушители ограничители, поглотители и отражатели;
  4. Резонаторного типа;
  5. Прямоточные (спортивные) аналоги.

Из алюминированной стали

Устройства из аллюминированной стали характеризуются не только большим сроком службы, от 5 до 10 лет, но и высокой ценой.

Подобрать такой глушитель для своего авто будет затруднительно, так как выпуском таких устройств занимаются только несколько компаний, а самому сделать будет проблематично.

Из нержавеющей стали

Устройства недорогого сегмента, но и срок службы у них всего от 2 до 5 лет. Большой плюс – можно подобрать элемент практически к любому автомобилю.

Ограничители

Используются, как правило, в виде дополнительного устройства, устанавливаемого перед основным.

Принцип работы основан на создании низкого акустического сопротивления.

Конструктивно это выполнено так – в трубе большой диаметр переходит в маленький, затем идет резкое увеличение объема по принципу большой бутылки с узким горлышком. Звук, заходя в большое пространство, уменьшается.

Отражатели

Используются в качестве вторичного глушителя, установленного после основного.

Выхлопные газы попадая в устройство, встречают на своем пути группу акустических зеркал. Отражаясь, от них поочередно газы рассеивают свою энергию, а на выходе получается слабый звук.

Поглотители

Могут использоваться в качестве основного глушителя. Принцип работы основан на поглощении колебаний пористым материалом, как правило, стекловатой, волокна которой колеблясь нагреваются, тем самым преобразуя звук в тепловую энергию. Конструктивно близки к прямоточным аналогам.

Считаются малоэффективными, так как поглощают только высокочастотные колебания, низкочастотные же пропускает.

Резонаторного типа

Как правило, используются первыми в выхлопных системах в качестве дополнительных.

Принцип шумопоглощения основан на наличии камер разного размера, проходя которые звук эффективно приглушается.

Устроено все так: по центру резонатора проходит труба с прорезями, которую вокруг окружают камеры разного объема. Через прорези выхлопные газы проникают в камеры, где теряется их энергия.

После этого звуки попадают в основное устройство, где еще больше уменьшаются.

Прямоточные

Еще их называют спортивными глушителями. Как правило, изготавливаются из нержавеющей стали. Устанавливаются на спортивные и тюнингованные автомобили.

После установки прямоточного глушителя улучшается всасывание в цилиндры топливовоздушной смеси, понижается сопротивление в выхлопной системе создаваемое обычными аналогами.

Прямоточный глушитель конструктивно чем-то похож на резонатор, имеется такая я же труба с отверстиями и пустые полости, отгороженные перегородками. Только вот сами полости заполняются базальтовой ватой (или другим материалом), которая выдерживает большие температуры.

Состоящая из длинных минеральных волокон базальтовая вата хорошо поглощает звуки, но только до того времени, пока ее не выдует из прямоточника и даже специальные заградительные металлические сетки не спасают ситуацию.

Если прямоточный глушитель, при постукивании по нему, начал звучать как пустая металлическая емкость, то его нужно снова заполнять ватой или менять. Да и звук, издаваемый выхлопной системой, будет другим.

Мощность и прямоток, три разных мнения

Многие владельцы автомобилей ВАЗ или, к примеру, Митсубиси Лансер 10, Мазда 3, устанавливая на свои транспортные средства прямоточные системы выхлопа преследуют несколько целей, как правило, их две:

  1. Тюнинговать свой автомобиль;
  2. Повысить мощность двигателя, мол установка спортивного аналога оставит многих сзади при трогании на светофоре.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Полировочная машинка для авто, используем правильно

Мнение первое – это действительно так. Насчет тюнинга споров нет, этот момент мы упускаем. А вот насчет увеличения мощности существует другое мнение, и оно противоположное.

Мнение второе – спортивный глушитель без глубокого тюнинга двигателя не даст прироста мощности и частично оно совпадает с мнением специалистов.

Третье мнение от профессионалов – ощутимое увеличение мощности двигателя возможно только после существенной его переработки, а прямоточный глушитель, это второстепенная часть вопроса.

Тюнингованный силовой агрегат вырабатывает больше выхлопных газов, а, следовательно, стандартная выхлопная система не будет, особенно на больших оборотах, справляться со своими задачами.

Поэтому необходимо будет увеличивать диаметр всех труб, ставить тюнингованный коллектор, а уже потом прямоточный глушитель.

Как раз на спортивных автомобилях устанавливают не простые двигателя, а требующие к себе особого внимания. И как раз прямоточная система выхлопа вписывается в общую картину тюнингового мотора.

Удаление катализатора Митсубиси Лансер и замена пламегасителем

Стоит отметить, что помимо установки оригинального или универсального катализатора существует ещё способ установки двух пламегасителей. Но тогда потребуется установка обманки лямбда зонда, которой будет отправляться сигнал второму датчику. Иначе появятся ошибки из серии Р0420-Р0430.

Пламегасители представляют собой бочки из нержавеющей стали, и имеют прямоточные перфорированные трубы, устойчивые к коррозии. После их монтажа изменяется звук выхлопа. Удаление катализатора на Митсубиси Лансер 10 и замена на пламегаситель осуществляется специалистами путём:

  • демонтажа штатной системы;
  • приваривания на освобождённое место пламегасителей;
  • наращивания приёмной трубы от фланца выпускного коллектора;
  • работы с главной магистралью глушителя.

Процесс удаления каталитического нейтрализатора и установки пламегасителя в среднем составляет сто минут. После этого двигатель обретает норму токсичности, соответствующую «Евро-2», и в этом случае необходимо отключение датчика кислорода. Кстати, не обязательно вваривать пламегаситель.

Можно разрезать корпус катализатора, извлечь в нём всё содержимое и установить пламегаситель. Тогда не меняется заводская геометрия.

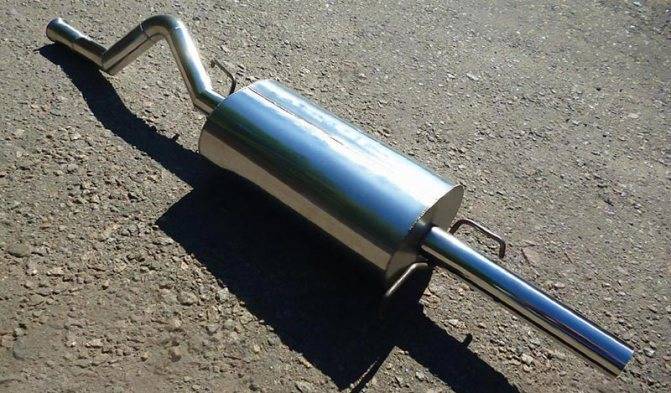

Делаем прямоточный глушитель своими руками

Если вы хотите изготовить и установить прямоток на свой автомобиль, то лучше такие эксперименты проводить с отечественными автомобилями, к примеру, ВАЗ.

Выхлопную систему Митсубиси Лансер 10, Мазда 3 и других иномарок лучше тюнинговать, обратившись в специальные фирмы, которые занимаются этим профессионально.

Конструкцию прямотока мы разбирали выше. Чем отличается спортивный глушитель от обычного показано ниже.

Тюнинговать будем выхлопную систему ВАЗ – 2110 (8 клапанный объемом 1.6 литра).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Деловая поездка в Украину: особенности использования сервиса проката авто в Киеве

Для этого понадобятся следующие материалы и инструменты:

  1. Металлическая труба диаметром 52 миллиметра (чуть больше 2 – х дюймов);
  2. Болгарка с диском для резки металла 1 (1.6) мм;
  3. Сварочный аппарат, желательно инверторный;
  4. Металлические губки (ершики) для чистки посуды – не менее 50 шт.

Ход работ

Демонтируйте старое устройство или подготовьте аналогичное взятое, к примеру, с разборки.

Вырежьте в нем желоб и все внутренности, как показано ниже.

Оставьте с обоих сторон по 4 см выступа для того, что можно было вварить в этот участок новую трубу.

Подготовьте новую трубу, для этого обрежьте ее по размерам и просверлите в ней отверстия диаметром 6-8 мм на расстоянии 1-2 см друг от друга.

Это трудоемкая работа, поэтому можно воспользоваться альтернативным методом – болгаркой с диском в 1,6 – 3,2 мм прорежьте отверстия в трубе в виде елочки на расстоянии друг от друга, 1-2 см.

Приварите трубу с отверстиями к отрезкам в глушителе и заполните все пространство металлическими ершиками.

С обратной стороны электрод может недостать, ничего страшного, оставленное отверстие будет дополнительным к остальным просверленным или пропиленным. А если пойдете на принцип, то придется вырезать другую сторону глушителя.

Приварите внешнюю часть обратно и при необходимости обновите трубу, идущую от прямотока в сторону выхлопа.

Полностью зачистите устройство, вскройте грунтовкой и покрасьте, это продлит срок его службы.

Стоит подробнее остановиться на наполнителе. В описанном выше примере использовалась металлическая сетка, но все же лучшим вариантом будет керамзит (в середине), а сверху наложить огнеупорную минвату.

Как самому сделать прямоточный глушитель

Ничего особо сложного в изготовлении прямотока своими руками нет, надо только обладать минимальными навыками работы с металлом, уметь его размечать, кроить, резать и сваривать. Потребуется также рабочее место и минимальный набор инструментов.

Инструменты

Редко кто планирует строить прямоток на всю оставшуюся жизнь, поэтому не стоит использовать дорогие сорта нержавеющей стали, титан, лазерную сварку и прочие космические технологии.

Но и не надо всё упрощать до сварки оставшимися от дедушки советскими электродами, обмазанными глиной с мелом. Всегда есть разумная середина, позволяющая решать вопросы быстро и эффективно.

Для этого потребуются:

  • Сварочный полуавтомат инверторного типа и к нему баллон углекислого газа, оптимальный набор, позволяющий получать прекрасные швы даже начинающему сварщику. А вот с электродами или флюсовой проволокой связываться не стоит;
  • Угловая шлифмашинка, в просторечии «болгарка», с дисками 125 мм, больше опасно, меньше неудобно, толщину для резки выбрать 1-1,2 мм, для шлифовки 2,5-6 мм;
  • Хорошая двухскоростная электродрель с удобным зажимным патроном;
  • Расходники, то есть сварочная проволока, диски для болгарки, свёрла, углекислота;
  • Защитное снаряжение, очки, перчатки, маски для лица, костюм сварщика, обувь, исключающая попадание капель металла и искр на ноги работающего.

Для тех, кто никогда не варил металл, придётся потренироваться, хотя полуавтомат с углекислотой максимально лоялен к начинающим.

Материалы

Конкретный набор зависит от выбранного способа изготовления, но есть и общие ингредиенты.

  • труба большого диаметра для наружного корпуса, можно использовать пустой газовый баллон подходящего размера;
  • внутренняя труба диаметром 50-60 мм с толщиной стенок порядка 2 мм;
  • подводящий и выхлопной патрубки;
  • листовой металл 1,5-2 мм для фланцев корпуса;
  • наполнитель, можно использовать металлическую губку, минеральную вату с обёрткой из стеклоткани;

Использовать можно конструкционную сталь, а для создания декоративного наружного патрубка насадку из нержавейки.

Инструкция + видео

Внутренняя труба должна иметь перфорацию стенки на расположенном внутри корпуса участке. Выполняется она сверлением множества отверстий диаметром 5-8 мм.

Затем к трубе привариваются фланцы, и она обматывается минеральной ватой со стеклотканью или металлической губкой, смотря какой вариант выбран.

Вся конструкция с фланцами и набивкой помещается в наружный корпус и фланцы обвариваются по диаметру, глушитель должен быть герметичен.

К полученному изделию приваривается подводящий фитинг и выходной патрубок.

Снаружи глушитель лучше покрасить специальной термостойкой краской для тормозных суппортов или выпускных систем. Обычные покрытия не подойдут, при такой температуре обгорит любая краска, кроме специализированных.

Замена обратноточного глушителя на прямоточный своими руками

При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.

Причины замены стандартного глушителя на прямоточный

Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:

  1. получение прибавки мощности двигателя;
  2. субъективное улучшение акустических параметров выхлопа;
  3. повышение эстетических параметров автомобиля;
  4. полная модернизация выпускного канала;
  5. установленный глушитель вышел из строя.

Инструменты и материалы для работы

Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.

Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:

  1. базальтовую или другую минеральную вату;
  2. мелкоячеистую металлическую сетку;
  3. металлические сеточки для кухни;
  4. металлическую стружку.

Инструменты:

  1. шлифовально-угловая машинка (болгарка);
  2. дрель или сверлильный станок;
  3. сварочный аппарат;
  4. расходные материалы: диски по металлу для болгарки, свёрла, электроды и пр.

Переделка старого глушителя

Старый глушитель демонтируем, разбираем с помощью болгарки, оставляем детали корпуса и входной патрубок. При сохранении перегородок сверлим в них отверстия для прохода выхлопных газов. Камеры дополнительно снижают громкость выхлопа.

из старого глушителя вырезаем всё, что не нужно

Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.

небольшое количество мелких отверстий поможет сохранить при выхлопе сочный басистый гул от мотора

Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.

нержавеющая сталь помогает увеличить срок эксплуатации деталей и механизмов в несколько раз

В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.

длину трубы отрезаем в нужный размер

Надеваем на место перфорации трубы металлические сеточки для кухни.

внутреннюю перфорацию перекрываем мелкопористым негорючим материалом

Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.

усиливаем перфорацию, снижая её проницаемость для минеральной ваты

Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.

сварку проводим с соблюдением всех правил безопасности

Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.

наличие нескольких камер способствует большей функциональности глушителя

Работа с минеральной ватой требует индивидуальных средств защиты.

отсутствие металлической сетки между отверстиями и ватой приведёт к более быстрому «выдуванию» ваты из глушителя

  • Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.
  • Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.
  • Монтируем на автомобиль. Заводим двигатель. Радуемся!
  • Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.

Что такое прямоточная система выхлопа

Чтобы понять для чего устанавливать прямоточный глушитель, нужно знать, как работает выхлопная система автомобиля в целом и каковы ее задачи.

Основные задачи:

  1. Наполнение цилиндров подготовленной топливовоздушной смесью, а в дизельных авто – формирование топливной смеси в камере сгорания;
  2. Обеспечение вывода газов отработанного топлива от двигателя и салона за пределы автомобиля;
  3. Уменьшение выброса токсичных газов и вредных веществ в атмосферу благодаря встроенному каталитическому нейтрализатору;
  4. Уменьшение уровня шума в салоне и окружающем пространстве.

Принцип работы выхлопной системы, частично основан на законе инерции.

Благодаря действию данного закона за клапаном выпуска формируется зона разряжения в которую и устремляются газы, а их место сразу же занимает свежая порция топливной смеси.

Происходит это благодаря тому, что фазы впуска топлива и выпуска газов перекрывают друг друга, так предусмотрено в конструкции современных двигателей.

После закрытия выпускных клапанов, рядом с зоной повышенного давления, сформировавшейся в результате выхода выхлопных газов под напором, в коллекторе формируется еще одна зона — низкого давления, которая перемещаться по выхлопной трубе со скоростью звука.

Попадая в глушитель, зона разряжения встречает сопротивление в виде перегородок, отражается и идет в обратном направлении к клапанам.

Идеальный случай, когда данная зона подойдёт к мотору в момент открытия клапанов, но зависит это от частоты работы двигателя и расстояния до препятствия.

А так как в современных машинах такое расстояние большое, зона разряжения от одного цилиндра в итоге в момент открытия клапана, попадает к другому, а не к тому, от которого уходила.

Благодаря конструкции «паука» (выпускного коллектора), где предусмотрены трубы одной длины, происходит эффект затухания колебаний, так как зоны разряжения уходят из 4 –х труб в одну, где на стыке последних создается сопротивление, а также они частично гасят друг друга.

Но в шумоподавлении лидирующую роль играет глушитель, ведь выпускной коллектор и другие элементы неспособны сильно уменьшить шумность.

Но на многих спортивных автомобилях такое устройство можно и не найти, роль глушителя там играет специальная турбина, которая сглаживает колебания и уменьшает силу выхлопа за счет перемалывания выходящего потока газов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
