Признаки неисправности опорного подшипника подвески и порядок его замены

Как определить, что опорный подшипник изношен и чем это грозит

Немаловажную роль в устойчивости подвески играет состояние опорных подшипников. Поэтому необходимо следить за их состоянием и вовремя устранять любые дефекты.

Они устанавливаются на передние стойки автомобиля. Помимо этого, они представляют собой элементы, соединяющие кузов и стойки. Как правило, они защищаются специальным колпачком, который призван уберечь от скопления грязи.

Самой главной функцией этого элемента является обеспечение подвижного соединения кузова со стойками. Благодаря ему передняя подвеска получается более мягкой, а также повышается управляемость автомобиля.

И при этом на подшипники всегда ложится довольно большая нагрузка. Одной из основных причин этого является качество дорог нашей необъятной родины, которое зачастую оставляет желать лучшего. Ямы и колдобины очень плохо сказываются не только на состоянии этого элемента. Но и на функционировании всех систем автомобиля.

Сами же опорные подшипники, хоть и выполняют, по сути, одну и ту же функцию, бывают разных типов: — подшипник одиночно-разделенный; — подшипник, внутреннее или внешнее кольцо которого встроено; — подшипник, внешнее кольцо которого отсоединяется; — подшипник, внутреннее кольцо которого отсоединяется.

Все они сделаны из очень прочных сплавов, именно поэтому, как правило, срок службы у этой детали довольно внушительный. Но на рынке также есть и множество подделок. Поэтому всегда нужно стараться приобрести подшипник у проверенного производителя.

Можно попытаться выявить факт неисправности этого элемента на слух. Но это довольно сложно. Стук очень похож на тот, что раздается и при неполадках в других системах автомобиля.

При слабом износе подшипника можно даже не заметить каких-либо нарушений, вроде ухудшения управляемости и маневренности. А вот когда он будет уже достаточно потрепан, вы это поймете сразу, особенно во время езды по трассе.

Также одним из последствий износа подшипника может стать нарушение развала-схождения автомобиля. В этом случае, если вы на своем пути встретите яму и попадете в нее, то есть риск повредить деталь настолько, что она просто-напросто развалится. Также очень часто из-за этого стойка пробивает кузов.

Для того, чтобы самому поставить диагноз подшипникам нужно поделать несколько простых манипуляций. Первым делом нужно заглушить мотор и установить машину на ручник. После чего необходимо будет снять с подшипника защищающий его колпачок. Затем надавите на запчасть. Тут вам понадобиться помощник, который в это время должен будет немного покачать авто.

Если при этом вы услышите стук, а стойка начнет «гулять», значит подшипник уже довольно сильно износился. Чтобы избежать возникновения более серьезных проблем, стоит наведаться в автосервис и заменить деталь.

Источник

Замена

Замена опорного подшипника на всех автомобилях проходит практически одинаково и отличается только некоторыми конструктивными исполнениями самой машины. На марках, например, Golf 1,2, рулевой рычаг расположен снизу стойки, а на других, например, OpelCadet, ВАЗ 2110 и прочие, он расположен сверху стойки. Это говорит о таком же верхнем расположении рулевой рейки. Кроме того, отличия могут быть в ограниченности пространства, например, DaewooNexia.

Как поменять опорный подшипник? Рассмотрим пример на автомобиле Форд Мондео, замена подшипника заключается в следующих действиях:

  1. Для того чтобы начать работу потребуется установить авто на ручной тормоз и опереть на надежные подставки.
  2. После обеспечения надежной установки машины необходимо снять оба колеса. Замена парных запчастей в ходовой части автомобиля следует полностью, потому что из-за выработки одной обязательно будет подвержена повышенному износу и вторая.
  3. Обязательно перед началом раскручивания всех соединений следует предварительно их обработать WD-40 предварительно зачистив от грязи. Это значительно повысит срок службы всех элементов.
  4. Далее, при помощи накидного ключа на 15 или 18 необходимо расслабить зажимную гайку стойки в стакане. На других марках автомобилей, возможно, потребуется головка на 22 и шестигранник на 6.
  5. На следующем этапе замены потребуется открутить верхний наконечник стойки стабилизатора. Для этого потребуется накидной ключ и шестигранник.
  6. Обязательно извлеките из хомутов на корпусе стойки тормозной шланг и проводку на датчик.
  7. Далее, потребуется полностью выкрутить болт крепления стойки к поворотному рычагу.
  8. Торцевым ключом на 13 нужно открутить болт крепления привода на ступице.
  9. На следующем этапе понадобится помощь постороннего человека. Он должен надавливать на рычаг, а тем временем при помощи монтировки, вставив ее в разрез хомута крепления стойки, необходимо раздвинуть его половины в стороны. Приводной рычаг ступицы должен благополучно слезть со стойки. Замена подшипника на Мондео именно из-за этого этапа является причинной обращения многих в сервисные центры. При сборке учтите, что на ней имеется что-то вроде шплинта, который должен входить в разрез хомута.
  10. Далее, нужно открутить три болта крепления стойки к стакану, они и удерживают опорный подшипник.
  11. На этом этапе и начинается собственного сама его замена. Для этого потребуется стянуть пружину при помощи специального приспособления.
  12. При помощи головки и шестигранника необходимо открутить зажимную гайку самого подшипника.
  13. В разобранном состоянии он извлекается из корпуса опорного механизма при помощи отвертки.
  14. При установке подшипника его поворотную часть необходимо повернуть относительно выступа на стационарной части на угол 60. Эта мера обязательна и является решающей при работе и распределении на него нагрузок. Проверить угол можно при помощи транспортира.
  15. Произвести сборку всех агрегатов и механизмов в обратном порядке. Развал-схождение делать не придется, потому что приводной рычаг от ступицы не откручивался. После установки всех частей необходимо проверить подшипник на биения. Для этого на весу достаточно подергать стойку сильными рывками.

Передние опорные стойки, а также опорные подшипники постоянно подвергаются серьезным нагрузкам, особенно во время движения автомобиля по неровной дороге или пересеченной местности. Своевременная замена опорных подшипников позволяет предотвратить полный выход из строя всей ходовой части, и необходимость ее капитального ремонта.

Как вы знаете, неисправная ходовая часть чревата потерей управляемости, следовательно есть угроза безопасности жизни водителя и остальных участников движения.

В этой статье я расскажу о том, как заменить опорный подшипник передней стойки на ВАЗ 2110

своими руками без необходимости проведения развал-схождения. Замена опорного подшипника будет произведена без откручивания развальных болтов, это позволит нам избежать необходимости регулировать развал-схождение.

Перед тем как заменить опорный подшипник ВАЗ 2110 вам нужно позаботиться об инструментарии. Для выполнения этой работы вам потребуется:

  1. Стяжка для пружин, специальное приспособление для откручивания гаек стоек.
  2. Съемник рулевого наконечника.
  3. Стандартный набор ключей.
  4. Домкрат, молоток, монтажка.
  5. Помощник (желательно).
  6. Новый опорный подшипник.

Признаки выхода из строя опорного подшипника

Опорные подшипники передних амортизаторов нередко выходят из строя.  Однако распознаются эти проблемы не сразу. Автомобиль в таких случаях издает сильный шум. Проверка амортизаторов обычно также заключается в проверке износа всех резиновых деталей подвески. При первых признаках неисправности рекомендуется заменить ОП, чтобы избежать проблем. Поэтому, когда автомобиль начинает издавать шум во время движения, очень вероятно, что срок службы подшипников амортизатора подошел к концу.

Изношенный или неисправный опорный подшипник амортизатора можно определить по:

  1. недостаточной устойчивости на поворотах;
  2. скрипу пружин;
  3. сильных скрипах при поворотах;
  4. неполному повороту руля после поворота;
  5. резким и повторяющимся ударам при движении по плохой дороге.

Замена опорных подшипников амортизатора – непростая операция. Кроме того, поскольку вмешательство касается компонентов, которые связаны с безопасностью вождения, лучше не импровизировать самовосстановителям. Напротив, каждый раз при замене амортизаторов необходимо также заменять подшипники (всегда попарно на одной оси) и аксессуары, предназначенные для обслуживания амортизаторов.

Основные причины поломки опорных подшипников амортизатора

Из-за неисправных подшипников стойки амортизатора влияют на поведение машины при вождении несколькими способами. В зависимости от того, насколько сильно поврежден подшипник стойки амортизатора, возникает:

  • увеличенный разрывной путь;
  • ограничение возможностей вождения и рулевого управления;
  • проблема с отслеживанием;
  • износ шин по бокам;
  • повышенный износ амортизаторов.

Соответственно, вряд ли можно сомневаться в том, что езда на ТС с дефектными опорными подшипниками считается достаточно опасной. В дополнение к аспекту безопасности существует экономический стимул для замены дефектных подшипников опоры стойки. Со временем они вызовут косвенный ущерб другим частям подвески и, следовательно, дополнительные и ненужные затраты на ремонт для автовладельца.

Опора стойки амортизатора считается важной частью подвески и соединяет стойку с кузовом. Подшипники на передней оси позволяют стойке поворачиваться во время рулевого управления, обеспечивая тем самым плавное и точное управление

Кроме того, стойка может в определенной степени изменять свой угол по отношению к корпусу внутри благодаря подшипнику опоры. Демпфирующий эффект подшипника также гарантирует, что шум и вибрации подвески не передаются на кузов.

Подшипники стойки амортизатора рассчитаны на срок службы автомобиля. Однако износ, высокая нагрузка или внешние воздействия, такие как мороз, соль, влажность и колебания температуры, могут привести к сокращению срока службы.

Если нужно обнаружить дефектный подшипник опоры стойки, следует помнить о нескольких признаках:

  • громкий хлопок при проезде выбоины или умеренный стук при движении по неровностям на дороге. Дорога может указывать на неисправность опоры стойки амортизатора;
  • рулевое управление тяжелее, работает иногда даже рывками; имеет больший люфт, чем обычно, или с задержкой реагирует на движения рулевого управления;
  • слегка нужно повернуть рулевое колесо в обоих направлениях при запущенном двигателе и включенном ручном тормозе. Если есть легкий скрип или скрип, вероятно, неисправен один или оба подшипника.

Практика показывает, что подавляющее большинство дефектов амортизаторов проявляется уже при их установке или в первые дни эксплуатации. Поэтому необходимо иметь полное представление о конкретных дефектах, возникающих в результате непрофессиональной установки и возможных заводских дефектах амортизаторов.

Опорный подшипник: устройство и особенности

Подшипники опорные изготавливаются из очень прочного материала, поскольку подвержены большим эксплуатационным нагрузкам, особенно при езде по бездорожью. Во избежание быстрого изнашивания, опорный элемент накрывают защитным чехлом. Конструкция подшипника довольна простая и состоит из трех основных элементов:

  • верхняя пластина с крепежным элементом;
  • непосредственно сам подшипник;
  • основание чашечки (чаще всего, эта часть опорного подшипника впрессована в верхнюю пластину вместе с самим подшипником).

В зависимости от разных технических и конструктивных характеристик опоры передних стоек могут быть нескольких видов:

  • опорный подшипник с отделяемым внутренним кольцом (наружное кольцо соединено с корпусом);
  • опорный подшипник с отделяемым наружным кольцом (внутреннее кольцо соединено с корпусом);
  • опорный подшипник со встроенным внутренним или наружным кольцом (процесс монтажа происходит без использования прижимных фланцев);
  • одиночно-разделенный опорный подшипник (наружное кольцо разделено в одной точке, что значительно повышает жесткость и обеспечивает точное вращение наружного кольца).

Для чего нужны опорные подшипники?

Нужно сначала понимать, как устроена сама подвеска в автомобилях. В частности, передняя. Все подвески в современных автомобилях примерно одинаковы, хотя у каждой модели есть свой ряд особенностей. Опорные подшипники передней стойки стоят далеко не на каждом транспортном средстве. Они обязательно будут там, где амортизатор или амортизаторная стойка поворачиваются вместе с поворотным кулаком. Благодаря подшипнику амортизатор свободно поворачивается в своей верхней опоре. Лишнее трение и сопротивление при этом отсутствуют. Находятся опорные подшипники стойки наверху, над передней пружиной. Шток амортизатора проходит именно через данную деталь. Подшипники могут быть сборными, либо выполняются как одна, единая конструкция. Но именно в этой части автомобиля всегда происходит крепление амортизатора к переднему лонжерону кузова.

Расположение опорника

И снабжается широкой обоймой. Конструкция испытывает весьма серьёзные нагрузки, потому параметр прочности для неё становится особенно важным. Особенно это актуально для путешествий по неровной дороге.

Какие функции выполняет опорный подшипник

Опорные подшипники передних стоек являются основными элементами амортизационной системы и входят в составную часть стойки типа Макферсон. Передние опорные подшипники такого типа устанавливаются практически на все переднеприводные автомобили, у которых движение амортизационной стойки либо амортизатора происходит одновременно с поворотными кулаками.

Это интересно: Проверка опорного подшипника стойки в домашних условиях

Место расположения опорного подшипника — над амортизатором, немного выше передней пружины, при этом шток амортизатора должен проходит сквозь него. Опорный подшипник или опора передней стойки – деталь повышенной прочности, обеспечивающая подвижное соединение кузова автомобиля и амортизатора. Такой подшипник представляет собой одну из разновидностей подшипника качения.

Где расположен опорный подшипник, место установки

Как уже было сказано, базируется ОП в корпусе верхней опоры, которая расположена под капотом автомобиля, а именно на стаканах кузова, под левым и правым передними колесами.

Верхняя часть опоры находится сверху этих «стаканов». Обычно стойка крепится на 3-4 болта, а посредине опоры расположена центральная гайка крепления штока.

Общая схема узла

Вариантов исполнения узла верхней опоры и подшипника зависят от марки авто. Общая схема соединения при этом остается неизменной: стойка крепится к кузову автомобиля в строго определенном месте. Обеспечивается жесткость крепежа, подвижность узла, за счет установки подшипника качения.

Таблица – деталировка узла передней стойки

№Номер деталиНаименование детали

111180-2902840-00Подшипник
211180-2902812-00Буфер хода сжатия с защитным кожухом
311180-2905002-00Стойка телескопическая правая
411190-2902812-00Буфер хода сжатия с защитным кожухом
511190-2905002-00Стойка телескопическая правая
621080-2901056-00Гайка М14х1,5
711180-2902810-00Ограничитель хода верхней опоры стойки
811180-2902821-00Опора верхняя стойки в сборе
921080-2902830-00Болт
1011180-2902834-00Ограничитель хода сжатия верхней опоры стойки
1111180-2902760-01Чашка пружины верхняя
1211180-2902760-00Чашка пружины верхняя
1311180-2902723-00Прокладка изолирующая пружины верхняя
1411190-2902723-00Прокладка изолирующая пружины верхняя
1511190-2902712-00Пружина передней подвески
1611180-2902712-00Пружина передней подвески

Как осуществить проверку опорного подшипника

Есть три метода проверки опорного подшипника в домашних условиях: Снимаем защитные колпаки и прижимаем верхний элемент штока передней стойки пальцами. Теперь начинаем качать машину из стороны в сторону за крыло. Делаем это как в продольном, так ив поперечном направлении. Если подшипник вышел из строя, можно будет услышать такой же стук, как во время езды. Кузов машины при этом будет качаться, а вот стойки или будет стоять на месте или будет качаться с меньшей амплитудой.

Можно положить руку на виток передней амортизационной пружины. Затем нужно покрутить рулем в разные стороны. Для этого понадобится помощник. Если рука почувствует отдачу и зазвучит металлический стук – с подшипником дела плохи. Также можно проехаться сначала по ровной дороге, а затем по не ровной и слушать, какие звуки издает автомобиль. Если придельных нагрузках из передних арок послышится стук металла, то дело, скорее всего, в опорном подшипнике.

Стоит понимать, что частичный и даже полный выход опорного подшипника из строя не является критической поломкой для автомобиля. Однако, это не значит, что на такой машине можно смело ездить. Кроме того, диагностику в отечественных реалиях лучше проводить каждые 10-20 тысяч км пробега

И не важно, есть ли признаки неисправности или нет. Такой подход позволит в первую очередь сэкономить на ремонте других элементов подвески автомобиля

Касается это амортизаторов, пружин, протекторов, наконечников рулевых тяг и самих тяг. Для того, чтобы замедлить износ, нужно помнить о своевременной замене масла.

Проводить техобслуживание своего авто нужно регулярно, иначе можно стать примером безалаберной и опасной «заботы» о своём автомобиле. А это не очень весело.

Чтоб избежать серьезных поломок в системах автомобиля, следует уделять внимание малейшему стуку или скрипу под капотом. Если упорно игнорировать, казалось бы, незначительные признаки неисправностей, то серьезных проблем не избежать

В частности – это стук при повороте руля. Он может говорить о неисправном верхнем опорном подшипнике передней стойки. Сам опорник поменять довольно просто, да и серьезными затратами данный процесс сопровождаться не будет. Но если вовремя не обратить внимание на поломку, она приведет к более серьезным последствиям.

Опорный подшипник передней стойки – это важная деталь подвески автомобиля. К сожалению, большинство водителей исправности систем подвески уделяют минимум внимания. А зря, учитывая состояние отечественных дорог и, порой, низкое качество деталей, которые устанавливаются на современные автомобили. А ведь именно подвеска отвечает за управляемость автомобилем и безопасность на дороге.

Ее обслуживание усложняется многообразием деталей, и все они выполняют свои функции: кронштейны, пружины, амортизаторы и так далее. В данной статье речь будет идти именно про опорные подшипники передней стойки, так как эти детали подвергаются повышенному износу и часто выходят из строя.

Замена опорных подшипников без снятия стоек на Лада Гранта

Здравствуйте. Ремонт ходовой части, пожалуй, самая частая работа, которой приходится заниматься автовладельцу, точнее будет сказать «нашему» автовладельцу. Эти постоянные стуки и скрипы, кажется невозможно полностью «победить», и после того как в порядок приводится одно из строя выходит другое. В общем-то это и не странно, учитывая состояние дорог в России. Постоянные нагрузки и езда по неровной дороге сказываются на ходовой части самым неблагоприятным образом. В принципе, винить одни дороги было бы, наверное, неправильно, часть проблемы безусловно лежит на конструкторах АвтоВАЗа, которые несмотря на проблемы с дорогами продолжают выпускать автомобили с хлипкой подвеской и ходовой. Ну, хватит, я думаю, разглагольствовать, нужно дело делать.

Сегодня, дорогие читатели ВАЗ Ремонт, вы узнаете о том, как заменить опорные подшипники на Лада Гранта, причем не просто заменить, а заменить, не снимая стойки. Интересно как? Тогда продолжаем чтение.

Сразу скажу, что перед тем как заменить опорные подшипники, необходимо удостовериться в том, что они действительно неисправны. О том, как проверить опорные подшипники, читаем здесь.

Те, кто хоть раз сталкивался с необходимостью замены опорных подшипников знают, что для выполнения этой работы необходимо снимать стойки вместе с пружинами, что безусловно усложняет задачу. Однако, как вы знаете, лень порой творит чудеса, кроме того, что она является «двигателем прогресса», она еще и нередко позволяет облегчить себе жизнь. Данный фотоотчет наглядно продемонстрирует вам, как заменить опорные подшипники, не снимая стойки и вы сможете убедиться, что порою лень способна творить чудеса :-). Шутка!

Для работы необходимо иметь:

  • Набор ключей на: «13, 14, 17, 22»;
  • Шестигранник (для того чтобы зафиксировать шток от прокручивания);
  • Два домкрата или подпорки под машину;
  • Специальные стяжки пружин;
  • Собственно, сами опорные подшипники.

Volkswagen Passat 1.8TSI,типтрон,Highline › Бортжурнал › Замена опорного подшипника стойки амортизатора

Решил впервые сделать запись в бж, о замене опорного подшипника стойки амортизатора без снятия самой стойки и опоры , т.к. данной информации очень мало для пассата Б6 . Да и в принципе мне писать то и не о чем, – стандартные замена масел и расходников.Теперь суть. 1,5 года назад, при повороте руля стоя на месте, стал появляться незначительный металлический звук по пружине справа. Проблем не создавал, т.к. при движении звука данного не было. Потом как-то в обычном автосервисе мне сказали, что это “закусывает” подшипник стойки и стоимость работы по замене озвучили в 1900 р. и что нужно менять всё сразу- подшипник, опору подшипника, болты, буфер, чехол. Я ответил — хорошо, когда всё куплю сам тогда и приеду. Так и проездил года 1,5 . Кстати, зимой щелчки пропадали. Но этой весной щелчки стали более звонкими и я решил заменить подшипник своими руками, т.к многие сервисы замену производят со снятием стойки и опоры. А это влечёт за собой ещё и сделать сход-развал.Для этого потребуется :1. Домкрат механический, желательно 2 (если нет, то 2 кирпича и доска)2. Стяжка для пружины 2 шт ( взял у друга от жигулей, одна блин заржавела, но пригодилась)3. Ключ накидной на 184. Головка на 21 ( сделал из старого советского свечного ключа, обрезал и заново просверлил, на фото поймёте для чего )5. Торкс на 456. SP line М6 (бегал по автозапчастям искал поштучно, а торкс 30 вместо него не подошёл)7. Купил подшипник SKF VKD 35025(T), т.к. многие пишут что идёт в оригинале. Но ошибаются, оказался FAG (родной с завода)8. WD- шка на всякий случайПорядок работ, уже с учётом исправленных своих ошибок :1. Вкл. ручник и установить упоры под колёса на противоположной стороне2. Открыть капот, снять пластиковую защиту под лобовухой справа, если слева, то нужно снять дворник.3. Вставляем головку на 21 и в неё же торкс 45 и расслабляем гайку амортизатора

4. Расслабляем болты на колесе.5. Одеваем стяжки на пружины (именно, пока машина под своим весом, прижины сжаты, место вставить достаточно ), зато потом меньше крутить их.

6. Ставим домкрат под кузов и поднимаем машину, снимаем колесо. Ставим под рычаг подвески второй домкрат ( или 2 кирпича с доской)

7. Опускаем кузов, чтобы было удобно снять стойку стабилизатора, накидным ключом 18 и SP line 6 откручиваем один конец стойки и вытаскиваем.

8. Подтягиваем(стягиваем) стяжки для пружин, немного.9. Откручиваем гайку до конца сверху амортизатора

10. Поднимаем кузов, а стойку оттягиваем вниз, потом второй домкрат тоже опускаем вниз.11. Сверху вдавливаем шток амортизатора, чтобы не мешал снять подшипник.

12. Достаём подшипник

13. Если у вас порван чехол, то нужно конечно же его заменить.

Обратный процесс1. Новый подшипник вставляем в опору, он как будто на магните, прицепился и не падает вниз.2. Приподнимаем вторым домкратом рычаг подвески вверх немного.3. Опускаем кузов по тихоньку первым домкратом (поэтому и нужен механический домкрат) и направляем амортизатор и пружину для совпадении штока с отверстием опоры а пружины с подшипником. Следим чтобы ничего не перекосило. Делаем и поправляем не торопясь.4. Сверху поймали шток и накрутили гайку. Если что, то шток можно изнутри вытянуть вверх руками.5. Расслабляем потихоньку стяжки пружин, опять же следя за подшипником (чтоб не перекосило). Снимаем их6. Вставляем чехол в подшипник и распираем его буфером7. Потом манипулируя двумя домкратами, устанавливаем обратно стойку стаба.8. Ставим колесо. Опускаем авто9. Затягиваем гайку сверху амортизатора. Закрываем пластик.

Т.к. делал вообще первый раз, ушло около 1,5 часа.

P.S. Так проездил 3 дня, потом поздно вечером в дождь влетел в лужу с ямой и пробил левое колесо. При замене резины, так же прокатывали диск. Через день стал замечать щелчки уже с левой стороны. Ну и решил разобрать левую сторону. Только не меняя подшипник, а очистить и заменить смазку в нём (вычитал что такой способ тоже эффективен) Так и сделал, разобрал подшипник, очистил, посмотрел что корпус без дефекта и выбоин, забил смазкой, установил ровно шарики. Собрал всё обратно. Покрутил, вытер лишнюю смазку. Уже как 2500 км слева тоже тишина.А теперь с учётом очистки и смазки подшипника и снятия дворника ушёл 1 час.

Так что пусть теперь идут лесом эти “ сервисмэны”, говорящие что раз меняете подшипник, то нужно менять всё сразу с ним вместе, и якобы без снятия стойки не обойтись.

Фото разобранного подшипника (камеру заляпал ) .Разбирается легко, тонкой отвёркой аккуратно поддевается и отщёлкивается корпус (не сломайте защёлки).

Основная информация об опорных подшипниках

Опорный подшипник считается разновидностью подшипника качения, которые достаточно сильно распространены среди современных автомобилей. Такая популярность связана с упрощенным монтажом, восприятием комбинированных нагрузок, а также благодаря высокому уровню эксплуатационных характеристик.

Данный подшипник применяется в конструкции передней подвески и обеспечивает возможность поворотов транспортного средства.

Опорный подшипник Рено Логан

Основные типы этой детали:

  • С встроенным внутренним или наружным кольцом;
  • С наружным кольцом, которое отделено для обеспечения вращения наружного кольца;
  • С внутренним кольцом, которое отделено для обеспечения вращения наружного кольца;
  • Одиночно-разделённый тип.

Распространённые причины неисправностей опорного подшипника автомобиля рено логан

Наверное, всем известно о том, что эта деталь является расходным материалом, который рано или поздно придётся заменить

Стоит обратить ваше внимание на то, что при определённых изменениях автомобиля подшипник может намного раньше выйти из строя. Такие последствия довольно часто встречаются после проведения тюнинга машины, а именно установление широких шин

При движении автомобиля с таким видом тюнинга, детали могут начать испытывать не предусмотренные разработчиками нагрузки.

Основные признаки поломок опорного подшипника автомобиля рено логан:

  • При наезде на какие-либо неровности дорожного покрытия слышится скрежет в районе амортизатора;
  • С самого начала движения, при совершении поворотов или торможения в районе колёс слышится специфический металлический скрежет, а руль немного уводит в сторону.

Замена опорного подшипника на автомобиле рено логан

Набор необходимых инструментов:

  • Шестигранник;
  • Домкрат;
  • Ключ с головкой на 18;
  • Рожковый ключ на 13;
  • Стяжка для снятия пружин.

Алгоритм проведения замены:

  1. Приподнимите машину при помощи домкрата;
  2. Ослабьте болтики крепежа колёс;
  3. Снимаем колёса с нужной нам стороны;
  4. Откручиваем гайку и снимаем стойку стабилизатора;
  5. При помощи шестигранника и рожкового ключа, немножко ослабьте гайку крепежа стойки к подушке;
  6. При помощи ключа с головкой на 18 открутите болтик крепежа стойки к поворотному кулаку;
  7. Отсоедините стойку от кулака;
  8. При помощи ключа на 13 откручиваем три болтика крепежа стойки и снимаем её;
  9. Зажмите стойку в тисках;
  10. При помощи стяжек сожмите пружину;
  11. При помощи шестигранника зафиксируйте шток и открутите гайку;
  12. Замените деталь и проведите обратную сборку.

Причины возникновения неисправности опорного подшипника

Среди основных причин возникновения неисправностей опорного подшипника следует выделить плохое качество дорог, в результате чего грязь попадает внутрь устройства, так как оно не оснащено никакими защитными приспособлениями. Определить причину неисправности, опираясь на слух или личные ощущения очень тяжело, в какой последовательности и как проверить опорный подшипник передней стойки своими силами, но все таки возможно:

  1. Заглушить двигатель автомобиля
  2. Поставить на ручной тормоз (если не работает, то положить под колеса противооткатные опоры)
  3. Открыть капот
  4. Снять крышку «стакана»
  5. Положить руку на опорный подшипник и попросить кого-либо немного раскачать автомобиль из стороны в сторону. При этом, чтобы стойка машины не «играла»

Если при раскачивании будут слышны стуки, поскрипывания или хруст — даже малейший, то скорее всего опорный подшипник стойки вышел из строя и необходимо вам его заменить. Данную процедуру рекомендуется делать не только, когда появятся посторонние шумы или ухудшится управляемость транспортным средством, но и в профилактических целях. Многие производители проводить подобную диагностику рекомендуют через каждые 15-20 тыс. км.

Задняя опора

Неисправность заднего опорного подшипника и его выход из строя возможен в следующих случаях:

  1. Износ по пробегу;
  2. Попадание влаги внутрь;
  3. Несвоевременное обслуживание подвески;
  4. Езда по плохим дорогам, воздействие пыли, грязи;
  5. Сильные удары (пробои) подвески при попадании глубокую яму;
  6. Превышение максимально допустимого веса груза, размещаемого в багажнике и заднем сиденье.

Передняя опора

Агрессивный стиль вождения, плохое состояние дорог или бракованная деталь чаще всего становится причиной поломки. Поломка случается раньше по следующим причинам:

  1. Езда по пыльным дорогам.
  2. Низкое качество запчасти.
  3. Естественный износ.
  4. Резкие повороты руля, дрифт;
  5. Резкое торможение непосредственно перед препятствием.
  6. Износ резинового эластичного уплотнителя.
  7. Ослабление болтов крепления.
  8. Неисправность элементов стойки (пружина, амортизатор, буфер и т.д).

Знакомимся с опорным подшипником

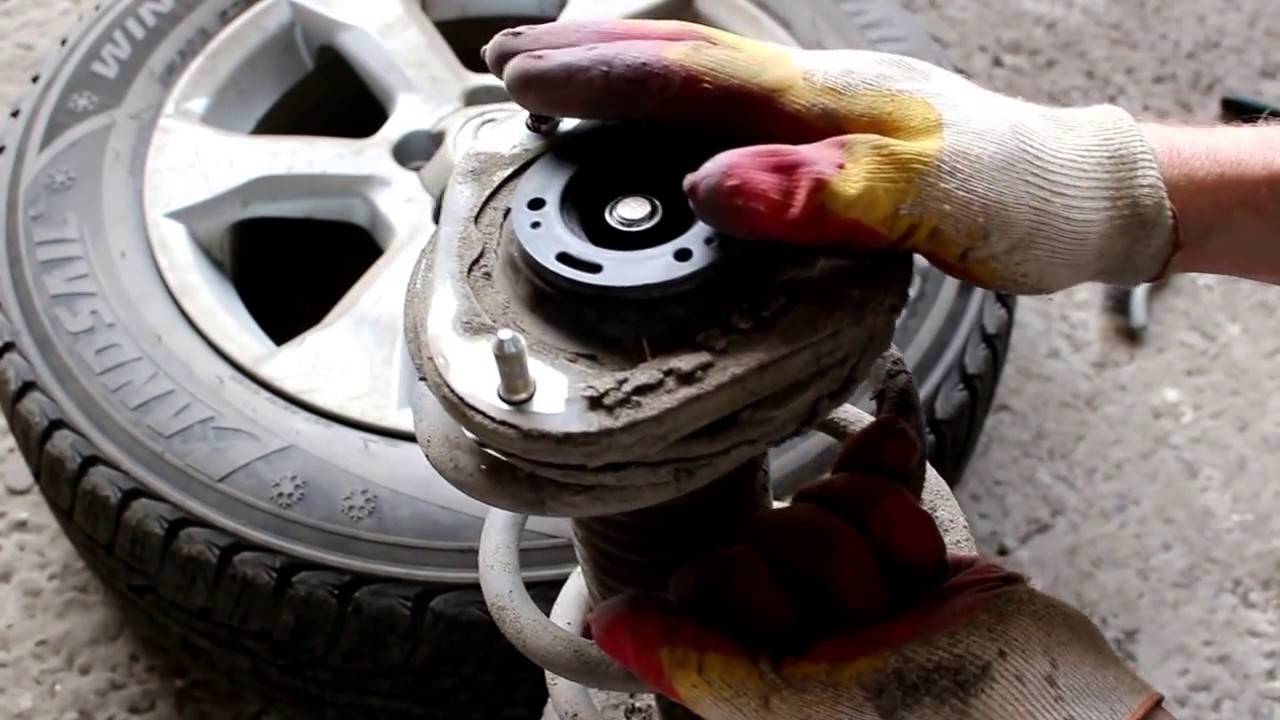

Для начала предлагаю самое простое — знакомство с устройством. Опорный подшипник (ОП) необходим для того, чтобы создать подвижное соединение между корпусом машины и амортизатором. На автомобилях ВАЗ 2110, 2114, моделях типа Гранта, Калина, Приора, а также на всевозможных иномарках Митсубиси, Фольксваген, Фиат или Тойота, к примеру, расположение ОП примерно одинаковое — верхняя часть стойки. Устанавливают подшипник между опорой и верхней чашей (кому угодно, чашкой) пружины амортизатора.

Если посмотреть сугубо с конструктивной точки зрения, то перед нами вариация подшипников качения. Но от них ОП отличается большой толщиной наружного кольца. Телами качения выступают ролики цилиндрической формы. Их располагают перпендикулярно и разделяют между собой. За счет подобной конструкции узел может принимать на себя нагрузки с разных сторон.

Задача ОП заключается в том, чтобы обеспечить амортизаторам возможность свободно вращаться в опорах. В любой машине, будь то Форд Фокус или Мондео, Шевроле Ланос, Круз, Лачетти, Авео, Дэу Нексия, Хендай Акцент или Шкода Октавия, ОП всегда будет находиться немного выше, чем передняя пружина. Амортизаторный шток будет проходить через центральную полость элемента. Корпусы амортизаторов всегда монтируют к кузову там, где находится ОП. В результате на опорник действуют два типа нагрузок — осевые и радиальные.

Перед тем как заменить и купить новый элемент на замену старому ОП, необходимо разобраться в их типах. Именно с этого мы и начнем. Согласны? Тогда вперед.

Разновидности ОП

Какие лучше ОП покупать, сказать однозначно сложно. Многое зависит от конкретного автомобиля. Как проверить, хороший ОП или нет? Для начала спросите, сколько стоят подшипники. Хорошие детали дешевыми быть не могут. Но и гнаться за самыми дорогими моделями при наличии бюджетной машины не стоит. Старайтесь выбирать золотую середину.

Помимо того, что вам нужно смотреть на производителя, немаловажным моментом будет конкретный тип подшипника. Есть несколько разновидностей данного устройства.

  • ОП, имеющий встроенное внутреннее или наружное кольцо. Для установки используют монтажные отверстия на корпусе, потому потребность в прижимных фланцах отпадает.
  • ОП, у которого внутреннее кольцо отделяется. Конструктивно наружное кольцо соединяется с корпусом. Такие устройства актуально брать в тех случаях, если вам нужно добиться максимально точного вращения наружного кольца.
  • ОП, имеющий отделяемое наружное кольцо. Это противоположная предыдущему подшипнику версия. Соответственно, берут их при необходимости получить точное вращение внутреннего элемента.
  • Одиночно-разделенные подшипники. Наружное кольцо на таких ОП разделено в одной точно. С их помощью достигаются высокие показатели жесткости.

Рано или поздно неисправность проявит себя. В основном это происходит из-за попадания в узел грязи, песка и влаги. В среднем первые признаки неисправности появляются примерно через 50-75 тысяч километров. Замена рекомендуется каждые 100 тысяч километров.

Как заменить передний опорный подшипник на Приоре

Перед началом замены ознакомитесь с устройством стойки передней подвески, а так же рекомендуется посмотреть видео (внизу статьи).

НазваниеOEM-номер
1Гайка М14х1,521080-2901056-00
2Ограничитель хода сжатия21700-2902834-00
3Буфер хода сжатия21100-2902816-01
4Кожух защитный стойки21700-2902814-00
5Стойка телескопическая левая21700-2905003-00
6Опора верхняя стойки21700-2902821-04
7Опора верхняя стойки21700-2902821-00
8Болт21080-2902830-00
9Подшипник11180-2902840-01
10Чашка пружины верхняя21700-2902760-00
11Прокладка изолирующая пружины верхняя21700-2902723-00
12Пружина передней подвески21700-2902712-00

Подготовка к ремонту

Поставьте автомобиль на ровную поверхность и обеспечьте освещение, включите первую передачу, желательно так же поставить противооткатные упоры сзади, а при работе с домкратом обеспечить страховку.

Приготовьте требуемый инструмент:

  • новые запчасти для замены.
  • набор ключей и «трещотка»;
  • съемник рулевых наконечников (желательно);
  • молоток;
  • фиксаторы или стяжки пружин (обязательно);
  • домкрат и тиски.
  • проникающая смазка WD-40.
  • Динамометрический ключ (желательно).

Разборка узла передней стойки

  1. Откройте капот и найдите чашку передней опоры.
  1. Сначала снимаем резиновую крышку.
  1. Для откручивания крепления потребуется специальная удлиненная двойная головка на 22, продается за 150 рублей.

  1. Устанавливаем головку внутрь, захватываем баллоником либо рожковым.

  1. Меньшую внутреннюю головку захватываем накидным ключом.

  1. Сначала ослабляем гайку (не откручиваем).
  2. Переходим к нижней части стойки, колесо уже снято. Обрабатываем крепления повторного кулака проникающей смазкой (WD -40), а так же болт рулевого наконечника. Выдерживаем некоторое время.
  1. Срываем болты крепления стойки. Процесс выглядит так:
  1. Сразу их не открутить, в конце придется выбивать. Сначала же открутим наконечник шаровой опоры.

  1. Ослабляем накидным ключом, затем работаем «трещоткой».

  1. Далее потребуется специальный съемник, или выбивайте аккуратно молотком через деревянную прокладку.

  1. Вернемся к нижним болтам стойки. Выбиваем их аккуратно молотком с деревянным клином. Крепёж сверху регулирует сход развал – не перепутайте при сборке с нижним.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
