Меняем задние колодки на Рено Логан своими руками: видео и фото

Замена задних колодок Renault Logan, попытка чесно пройти ТО — logbook Renault Logan on DRIVE2

Таким образом колесо имеет перемещение по болтам, как по полозьям.

Далее приступаем непосредственно к замене задних колодок Рено Логан… Замена первого вида тормозных механизмов: Для этого поддеваем жалом отвертки нижнюю часть колодок, выводим их из нижнего упора колодок на основания щита и снимаем колодки в сборе с регулировочной планкой и пружинами Теперь остается друзья Логанаводы отдать только трос ручника, и как свести задние колодки рено логан этом снятие задних колодок Рено Логан закончено.

Перед сборкой новых тормозных колодок нужно очистить кисточкой или тряпкой и продуть все детали и узлы тормозного механизма. Далее идет сам процесс сборки задних тормозных колодок: Колодки кладутся в такое положение, в котором они находятся на тормозном щите. Сначала устанавливается конец верхней пружины и прорезь регулировочной планки в левую колоду.

Планка вставляется прямой стороной в прорезь тормозной колодки Затем надеваем второй конец пружины в правую колодку с лицевой части, а выступ второй конец регулировочной как свести задние колодки рено логан с внутренней стороны тормозной колодки Затем устанавливаем нижнюю стяжную пружину колодок Далее нужно установить регулировочный флажок.

Он надевается на стойку колодки и заводится в прорезь регулировочной планки. После вашей регулировки расстояние между внешними наружными частями колодок должно составить ровно ,45 мм. Измерить это расстояние лучше всего точным штангенциркулем.

Меняем задние колодки на Рено Логан своими руками: видео и фото

Смотрим фото для наглядности. После того как барабан установлен необходимо взять новую ступичную гайку и головкой на 30 затянуть моментом Нм.

Для точного момента затяжки заднего барабана лучше использовать как свести задние колодки рено логан ключ. Сегодня это вовсе не дефицит. Если при этом вы слышите шелчки, то это нормально, ведь именно так и работает механизм регулировки зазора.

Если хоть один из дефектов присутствует — деталь тут же меняется на другую. Установка новых колодок осуществляется только после того, как проведён тщательный осмотр всей системы.

Сам монтаж не требует дополнительных навыков. Заключение и дополнительные советы Специалисты рекомендуют менять детали в тормозной системы минимум каждые тысяч километров пробега. Есть следующие причины, при возникновении которых без замены детали не обойтись: Барабанное основание страдает от появления трещин со сколами.

При торможении машина издаёт неприятные звуки.

Как развести задние колодки на Рено Логан

Накладки отслаиваются от основания. При уклоне транспорт не сохраняет положение.

Сейчас работает множество фирм, получивших лицензию и разрешительные сертификаты для установки колодок. Часто производители используют красивую упаковку, но реальные свойства колодок не соответствуют тому, что указано на этой самой упаковке.

Для обучения лучше опираться на чужие ошибки. И выбирать варианты, которые уже завоевали доверие.

Съемника под рукой. Решил использовать старый дедовский способ.

Как самостоятельно заменить

В сети можно найти большое количество фото и видео, с указанием порядка и последовательности замены задних и передних тормозных колодок. Пошаговый алгоритм выполнения работ для задних колёс:

  • Со стороны проведения ремонта демонтируется колесо и авто устанавливается на опору;
  • Тормозную жидкость следует откачать из бачка;
  • Снимается тормозной барабан;
  • С колодки снимается пружина рычага регулятора;
  • Демонтируется сам рычаг;
  • Демонтируется стяжная пружина колодок;

Внимание! Для предотвращения получения травм в процессе работы следует использовать специальный съёмник для пружин

  • Далее колодка немного смещается, и демонтируется регулятор зазора.
  • Крепёжная чашка и пружина также снимаются, и демонтируется опорная стойка;
  • С приводного троса снимается разжимной рычаг и колодка.

Внимание! После произведённых действий следует любым возможным способом зафиксировать поршни, так как распорная сила пружины может извлечь их из цилиндров, что спровоцирует утечку тормозной жидкости

  • Места установки колодок обрабатываются тугоплавкой смазкой;
  • Далее в обратном порядке выполняется сборка механизма.

Порядок смены передних колодок

Подготовительный этап:

  • установить автомобиль Renault Logan на горизонтальной площадке и обеспечить невозможность его отката;
  • откачать часть тормозной жидкости из расширительного резервуара гидравлической системы. Это необходимо сделать, потому что при выдавливании поршня цилиндра жидкость может перелиться через край. Откачать удобно обычным медицинским шприцом.

Для замены необходимы такие инструменты и материалы: накидной ключ на 13, рожковый ключ на 17, мощная отвёртка, струбцина или пассатижи, щётка по металлу, средство WD-40, комплект колодок.

Инструкция

  1. Снять колесо спереди.
  2. Утопить поршень тормозного цилиндра отвёрткой через прорезь в скобе суппорта.

    Вставив через отверстие в суппорте отвертку с широким лезвием, утопить поршень в цилиндр

  3. Открутить направляющий палец ключами на 13 и 17.

    Ключами на 13 и 17 открутить скобу суппорта

  4. Приподнять скобу суппорта вверх и вынуть старые накладки.

    Подняв скобу суппорта вверх, получаете доступ к колодкам

  5. Снять пружинные скобы.

    Снять пружинные скобы. Они удерживают колодки в суппорте

  6. Очистить посадочные места металлической щёткой.
  7. Установить новые тормозные колодки. Если будет мешать поршень цилиндра, тогда его утопить глубже с помощью струбцины или пассатижами. Установить фиксирующие пружинки.

    Если мешает цилиндр, то утопить его с помощью струбцины или пассатижами

  8. Опустить скобу суппорта и затянуть гайку на направляющем пальце.

В той же последовательности провести замену на другом колесе. По окончании установки новых накладок на Рено Логан нажать тормоз 6–8 раз. Потом проверить уровень тормозной жидкости в резервуаре. Долить до уровня «Max» при потребности.

Когда колодкам необходима замена?

Понимание о том, что требуется замена задних тормозных колодок, приходит в момент истирания накладок из фрикционного материала, что не позволяет осуществлять управление автомобилем в штатном режиме. Об этом в Интернете есть множество тематических видео.

Минимум остаточной толщины, предполагающий потребность замены этих деталей, составляет 6 мм.

Замер данного параметра выполняется не «на глаз», а посредством инструмента – штангенциркуля. Заметим, измерять следует суммарно, с учетом основания. Для задней оси авто необходимо иметь по 2 задние тормозные колодки в каждом из комплектов (1 комплект на сторону). Частичная их замена недопустима, поскольку она ухудшает управляемость и провоцирует занос в момент торможения.

Информация о максимально возможном пробеге Рено Логан, при котором данные детали сохраняют свои кондиционные и функциональные качества, отсутствует. Однако, присутствует перечень основных факторов, оказывающих влияние на степень износа колодок, когда действительно требуется замена задних тормозных колодок:

  • состояние дорожного полотна;
  • качественные кондиции колодок;
  • манера вождения.

Каковы признаки износа?

Всем понятно, что после износа, требуется замена передних тормозных колодок, как понять, что они изношены? Существуют некоторые весомые симптомы, позволяющие четко определить необходимость предстоящей замены колодок.

  1. По ходу рычага привода стояночного тормоза. Этот фактор адресован задним барабанам. Если ручник не способен удержать авто, то причина может крыться не только в растянувшемся тросе. Возможен факт истирания накладок. Исправный узел ручного тормоза обязан удержать автомобиль на уклоне в 160 при взведенной рукоятке на 3-4 щелчка. Если желаемый эффект будет достигнут за 6-7 щелчков, то вас ожидает гарантированная замена передних тормозных колодок.
  2. По величине хода тормозной педали. Если «схватывание» тормозов ощущается в конечном положении педали, то это существенный симптом износа накладок. Здесь рекомендуется не пренебрегать проверкой трубок и манжет тормозных контуров на предмет их герметичности, поскольку неисправность, как видно, носит двойственный характер. Отсутствие герметичности обнаруживается по очагу утечки и пониженному уровню жидкости.
  3. Появление скрипов. Во время снижения скорости может наблюдаться данный эффект. Это также свидетельствует о потребности проверить тормозные элементы. Писк проявляется не всегда, а только в тех случаях, когда колодки имеют механические датчики степени износа. В качестве такого датчика выступает пластина, которая после износа накладок начинает тереться о рабочую зону диска. Данный элемент безвреден для тормозного узла и не способен износить соответствующую поверхность диска. Писк колодок – гарантированный признак критического износа.

Выбор стоек для Приоры: основные отличия современной продукции

Предлагают качественные детали отечественные и зарубежные производители. Стандартно устанавливаются на модель изделия СААЗ масляного типа. Их приблизительная цена 1800-2000 рублей. Они оптимальны для езды в городской полосе и по незначительному бездорожью, хорошо справляются с длительными переездами по трассе. Поездки по неровному полотну неплохо переносят в первые 30-40 тыс. км, а далее могут потребовать замены.

Положительно зарекомендовали себя и японские стойки Каяба. Компания недавно появилась на отечественном рынке, но порадовала покупателей и приятной ценой, и хорошим качеством: справляются элементы и с ездой по бездорожью, и в гонках по трассе. Отличаются хорошей устойчивостью и способны гасить сильные толчки.

При покупке изделий важно изучить сертификат, поскольку попадаются на рынке и некачественные подделки. Новичку-автомобилисту, определяющему какие стойки лучше на Приору, японские элементы обязательно понравятся: они просты и в эксплуатации, и в монтаже. Отечественные стойки «Демфи» обладают высокой прочностью и надежностью

Срок службы при аккуратной и бережной езде может составлять более 70 тыс. км пробега. Стоимость изделий невысокая и позволить себе приобрести детали сможет каждый владелец Приоры

Отечественные стойки «Демфи» обладают высокой прочностью и надежностью. Срок службы при аккуратной и бережной езде может составлять более 70 тыс. км пробега. Стоимость изделий невысокая и позволить себе приобрести детали сможет каждый владелец Приоры.

Важной является ориентированность на современных автомобилистов, которые привыкли использовать персональный транспорт и для работы, и для отдыха

Поэтому выбирая, какие поставить стойки на Приору для длительной эксплуатации стоит уделить внимание продукции Демфи

Примерно определить стойки на Приору какие лучше, и какие из них дольше прослужат можно и по степени жесткости изделий.

Например, продукция СС 20 имеет отличия по степени гашения ударов и вибраций. Но покупателю нужно помнить, что жесткие элементы, полностью исключая крен в поворотах, не обеспечат достаточного комфорта при езде по неровному дорожному полотну. Мягкие виды, гарантируя удобство управления, не так хорошо будут держать дорогу при прохождении резких поворотов и спиралевидных дорог.

Изучая подходящие стойки, не стоит руководствоваться показателем цены. Стоимость не укажет на высокое или низкое качество. Она устанавливается согласно сегменту рынка, рейтингу компании, цене доставки. Поэтому заказные изделия обычно дороже отечественных аналогов.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Снятие, замена, установка тормозного барабана задних колес renault logan 2004-2020 бензин

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Динамометрический ключ
  • Балонный ключ
  • Домкрат
  • Опорные стойки
  • Зубило тонкое
  • Молоток
  • Башмаки (2 шт.)
  • Монтажные лопатки (2 шт.)
  • Штангенциркуль
  • Напильник

Детали и расходники:

  • Тормозной барабан (2 шт.)
  • Гайка ступицы (2 шт.)

Примечания:

Замена тормозного барабана выполняется при его повреждении или сильном износе.

Работы выполняются на поднятой задней части автомобиля, которая установлена на надежных опорах. Стояночный тормоз должен быть выключен.

Максимальный внутренний диаметр тормозного барабана не должен превышать 204.45 миллиметра (двигатель объемом 1.6 литра). Для данной модели автомобиля с двигателем объемом 1.4 литра, внутренний диаметр тормозного барабана не должен быть больше 181.25 миллиметра.

1. Включаем первую передачу.

2. Устанавливаем противооткатные “башмаки” под передние колеса.

3. Снимаем с заднего колеса декоративный колпак (при его наличии).

Очень осторожно выбиваем защитный колпачок ступицы колеса. Для этого можно использовать тонкое зубило и молоток. 5

Сняв защитный колпачок, получаем доступ к гайке ступицы колеса

5. Сняв защитный колпачок, получаем доступ к гайке ступицы колеса.

6. Ослабляем затяжку гайки ступицы и все болты крепления колеса.

Предупреждение:

При ослаблении затяжки гаек крепления колеса и ступцы, автомобиль должен стоять на земле.

7. Домкратом поднимаем заднюю часть автомобиля и устанавливаем ее на опоры.

8. Полностью выкручиваем все болты крепления и снимаем колесо.

9. Убеждаемся, что автомобиль расторможен. Полностью выкручиваем гайку ступицы заднего колеса.

Предупреждение:

Запрещено повторное использование ступичных гаек. После снятия гайки, ее необходимо заменить на новую.

10. Снимаем тормозной барабан с подшипником ступицы.

Примечание:

Тормозной барабан выполнен как одно целое с подшипником задней ступицы.

11. Проводим замеры диаметра тормозного барабана. Замените его, если диаметр не соответствует предельно допустимым значениям.

Примечания:

Тормозные барабаны всегда заменяются сразу попарно (на двух задних колесах).

Не нужно выпрессовывать подшипник из тормозного барабана без крайней на то необходимости (к примеру, для его замены), так как извлеченный подшипник уже не будет пригодным к повторному использованию.

12. Снимаем и проверяем второй тормозной барабан.

13. При установке старого тормозного барабана нужно, при помощи напильника, убрать буртик, который образовался в процессе эксплуатации на его рабочей поверхности.

14. Устанавливаем регулятор зазоров исходное положение.

15. С помощью монтажных лопаток сводим тормозные колодки.

16. Устанавливаем тормозной барабан в обратном порядке. Момент затяжки гайки ступицы должен составлять 175 Нм.

Предупреждение:

Нельзя перемещать автомобиль при незатянутой гайки ступицы колеса, т.к. это приведет к повреждению сепаратора подшипника.

17. После сборки необходимо установить рабочий зазор между тормозными колодками и барабаном. Для этого нужно нажать 10-15 раз на педаль тормоза, до самого упора. При нажатии будут слышны щелчки регулятора. Их прекращение свидетельствует об установке рабочего зазора.

18. Запрессовуем защитный колпачок гайки ступицы.

19. Устанавливаем колесо и декоративный колпак на место в порядке обратном снятию.

20. Убеждаемся что колесо может легко и свободно вращаться.

Примечание:

Допускается совсем легкое периодическое касание тормозных колодок к барабану.

Замена задних тормозных колодок рено логан видео инструкция

Периодичность замены тормозных колодок зависит от вашего стиля вождения. Я советую каждые 10-15 тыс. км пробега проверять толщину тормозных накладок, и по необходимости менять колодки.

Новые тормозные колодки RENAULT LOGAN по коду поможет приобрести каталог avto.guru.

1. Ослабьте ручник.

2. Снимаем колесо и выбиваем заглушку. 3. Откручиваем гайку на тридцать, которая находиться под заглушкой.

4. Снимаем барабан с помощью съемника. Делаем эту процедуру аккуратно чтобы не повредить подшипник.

5. Вставляем пассатижи в солдатик, поворачиваем, и вынимаем.

6. Далее нужно снять колодки. Чтобы проделать это нужно подковырнуть снизу отверткой. (советую этот момент посмотреть на видео)

После того как колодки вышли, нужно отсоединить тросик ручника.

7. Расцепите все пружины и выбросьте отработанные тормозные колодки.

8. Берем новые колодки и приступаем к сборке. Сборку трудно объяснить, я лишь напишу что за чем идет. А сам момент сборки посмотрите на видео с 1-35 до 3-05.

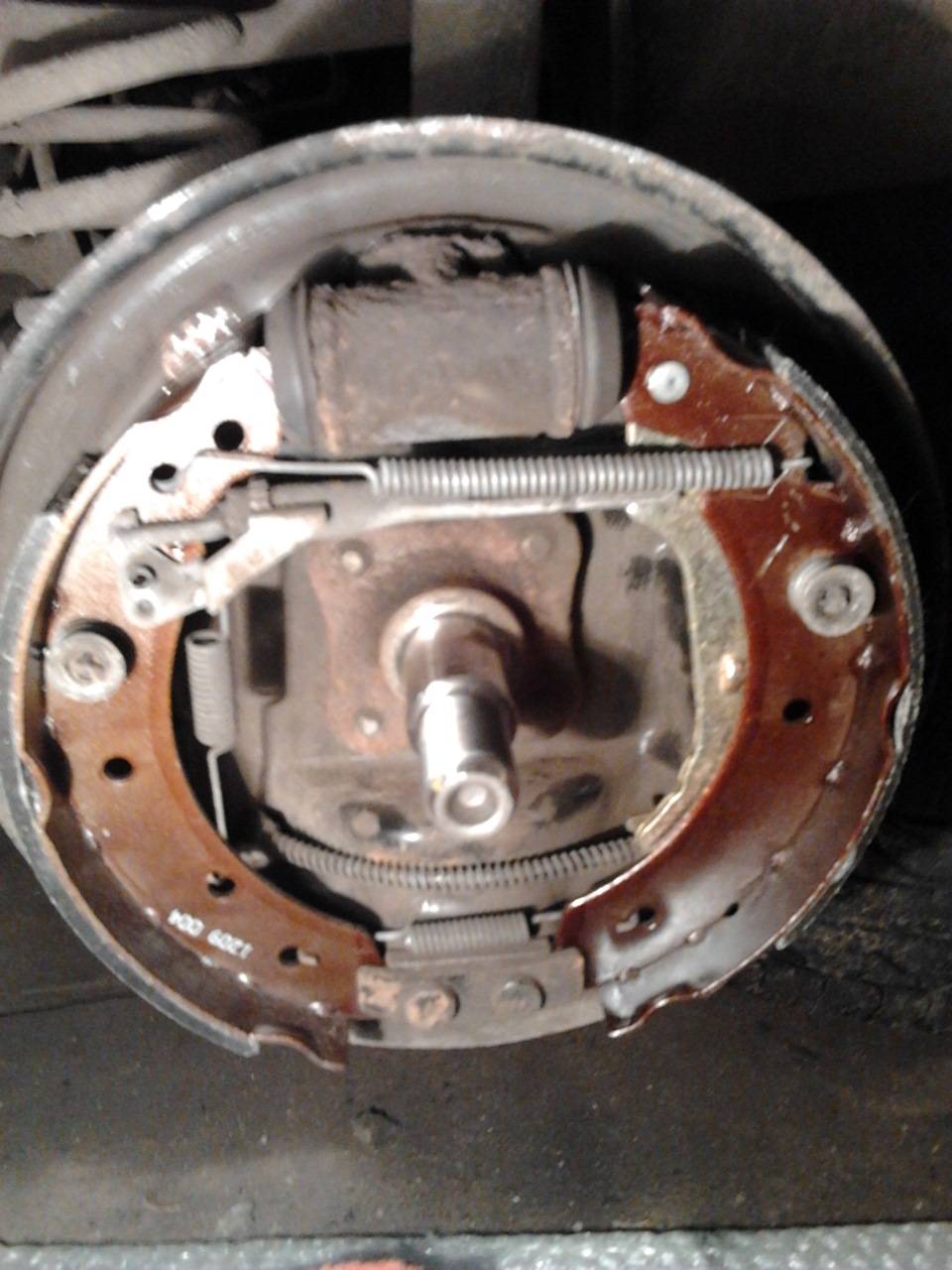

Сборка тормозного механизма:

  1. Ставим верхнюю пружину
  2. Устанавливаем регулировочный болт
  3. Одеваем нижнюю пружину
  4. Ставим регулировочный флажок

9. Одеваем трос ручника на колодку.

10. Укладываем тормозные колодки немного поджимая тормозной цилиндр с левой потом с правой стороны.

11. Вставляем в отверстия болтики и одеваем два солдатика.

12. Перед установкой барабана нужно развести колодки так, чтобы барабан надевался плотно. Регулировать это можно с помощью барашка который можно покрутить отверткой.

13. Одеваем тормозной барабан. Он должен свободно крутиться, но немного цеплять колодки.

14. Затягиваем гайку и ставим заглушку.

Стоит ли менять колодки самостоятельно?

Во время ремонта или обслуживания тормозов необходимо не только правильно собрать весь механизм, но и оценить состояние деталей – направляющих, манжет, пыльников, поджимных пластин, диска, пружин, шлангов и фитингов.

Проводить ли обслуживание своего Renault Logan самостоятельно или доверить процедуру профессионалу, автовладелец вправе решать самостоятельно. Но нужно помнить: вовремя выявленная мастером неисправность тормозов – это не только сэкономленные деньги, но и «страховка» от внезапной поломки, потери управления и дорожной аварии, в которой вы окажетесь виновником.

Проверяйте состояние тормозных колодок при любом удобном случае: при переходе на зимнюю резину или наоборот, при очередном техническом обслуживании или при обращении на шиномонтаж. Исправные тормоза – залог безопасного вождения.

От чего зависит износ тормозных дисков

Степень износа тормозных дисков зависит от многих факторов. Среди них:

  • Стиль вождения автолюбителя. Естественно, что при частых резких торможениях происходит чрезмерный износ диска и износ тормозных колодок.
  • Условия эксплуатации машины. В горной либо холмистой местности тормозные диски изнашиваются быстрее. Это объясняется естественными причинами, поскольку тормозная система таких автомобилей используется чаще.
  • Тип трансмиссии. У автомобилей с механической коробкой передач диски, как и колодки, изнашиваются не так быстро. И наоборот у автомобилей, оснащенных автоматической трансмиссией либо вариатором износ диска происходит быстрее. Объясняется это тем, что для остановки машины с АКПП водитель вынужден пользоваться исключительно тормозной системой. А машину с «механикой» зачастую можно притормозить за счет двигателя.
  • Тип тормозных дисков. В настоящее время на легковых автомобилях используются следующие типы тормозных дисков: вентилируемые, перфорированные, диски с насечками, а также сплошные. Каждый из перечисленных типов имеет свои преимущества и недостатки. Однако как показывает практика быстрее всего выходят из строя сплошные диски, а вентилируемые и перфорированные — ходят дольше.
  • Класс износостойкости. Он напрямую зависит от цены и указанного выше типа диска. Многие производители вместо класса износостойкости просто указывают минимальный пробег для автомобиля, на который рассчитан тормозной диск.
  • Жесткость тормозных колодок. Чем более мягкая тормозная колодка — тем она в более щадящем режиме работает с диском. То есть, ресурс диска увеличивается. При этом торможение автомобиля будет более плавным. И наоборот, если колодка жесткая, то она быстрее изнашивает диск. Торможение при этом будет более резким. В идеале желательно, чтобы класс жесткости диска и класс жесткости колодки совпадали. Это продлит ресурс не только тормозного диска, но и тормозных колодок.
  • Масса автомобиля. Обычно на более крупные автомобили (например, кроссоверы, внедорожники) устанавливают диски с большим диаметром, а их тормозная система является более усиленной. Однако в данном случае указывается, что у загруженного автомобиля (то есть, перевозящего дополнительный груз или буксирующего тяжелый прицеп) тормозные диски изнашиваются быстрее. Это объясняется тем, что для остановки груженного автомобиля необходимо большее усилие, возникающее в тормозной системе.
  • Качество материала диска. Зачастую дешевые тормозные диски сделаны из некачественного металла, который быстрее истирается, а также может со временем иметь дефекты (искривления, наплывы, трещины). И соответственно, чем качественнее металл, из которого сделан тот или иной диск — тем дольше он прослужит до замены.
  • Исправность тормозной системы. Такие неисправности, как проблемы с рабочими цилиндрами, направляющими суппортов (в том числе отсутствие в них смазки), качество тормозной жидкости может повлиять на быстрый износ тормозных дисков.
  • Наличие антиблокировочной системы. Система АБС работает по принципу оптимизации усилия, при котором колодка давит на тормозной диск. Поэтому это продлевает срок эксплуатации как колодок, так и дисков.

Обратите внимание, что обычно износ передних тормозных дисков всегда превышает износ задних так как на них оказывается значительно большее усилие. Поэтому ресурс передних и задних тормозных дисков разный, но при этом и разные требования к допуску износа!. В среднем же, для стандартного легкового автомобиля, используемого в городских условиях, проверку диска необходимо выполнять примерно через каждые 50…60 тысяч километра пробега

Следующий осмотр и замер износа делают в зависимости от процента износа

В среднем же, для стандартного легкового автомобиля, используемого в городских условиях, проверку диска необходимо выполнять примерно через каждые 50…60 тысяч километра пробега. Следующий осмотр и замер износа делают в зависимости от процента износа.

Замена задних тормозных колодок на рено логан

Следить за техническим состоянием автомобиля необходимо регулярно

При очередном техобслуживании обязательно уделите внимание тормозным механизмам. От исправности работы тормозов нередко зависит жизнь водителя и пассажиров

Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками. Также узнаем, что необходимо для самостоятельной замены.

Когда проводят замену колодок

Авто французской фирмы Renault оснащён на задних колёсах тормозами барабанного типа. Замену колодок проводят при достижении критического износа фрикционных накладок. Толщина, при которой необходимо сделать замену, составляет 6 мм. Точное измерение проводят не на глаз, а штангенциркулем. Мерить следует с основанием.

Данных сколько километров ходят задние колодки нет. На износ влияют несколько факторов. Главные из них – это манера езды, качество тормозных колодок и состояние автомобильных дорог.

Признаки неисправности

Признаки свойственны всем автомобилям, не только Renault Logan. Кроме критической толщины накладок, о необходимости замены барабанных колодок говорят такие сигналы:

  • появление скрипа и скрежета при резком торможении;
  • наличие основательных борозд, сколов и трещин на поверхности тормозного барабана;
  • отслоение фрикционной накладки от основы;
  • стояночный тормоз не удерживает автомобиль на уклоне в 20-25 градусов.

Инструменты и материалы

Для самостоятельной замены барабанных колодок нужен следующий инструмент:

  • автослесарный вороток,
  • головка на 30,
  • отвёртка,
  • плоскогубцы,
  • штангенциркуль,
  • надёжная опора для автомобиля.

Чтобы очистить тормозной механизм при замене, пригодится средство WD-40 или обычный бензин, а также металлическая щётка. И главное – комплект новых тормозных колодок для Renault Logan.

Какие колодки выбрать?

Предложений на рынке автомобильных запасных частей огромное количество. Здесь есть и именитые производители и малоизвестные. Чётких рекомендаций от официальных представителей французского концерна нет. Выбор делайте на основе отзывов на специализированных форумах. Опыт других водителей Renault Logan поможет определиться с фирмой. В большинстве случаев главный критерий – это оптимальное соотношение цены и качества.

Пошаговая инструкция.

Замену проводим сначала на одном колесе, затем на втором.

  1. Устанавливаем автомобиль на ровной площадке.
  2. Опускаем рычаг стояночного тормоза вниз.
  3. Ослабляем колёсные шпильки.
  4. Снимаем отвёрткой защитный металлический колпачок.
  5. Поднимаем автомобиль на домкрате и устанавливаем на надёжную опору.
  6. Снимаем колесо.
  7. Откручиваем гайку на ступице и снимаем тормозной барабан.
  8. Очищаем механизм заднего тормоза от грязи и пыли.
  9. Снимаем плоскогубцами пружину и сам регулятор зазора.
  10. Снимаем верхнюю пружинку, стягивающую колодки.
  11. Поворачиваем установочные чашки и снимаем пружинки с опорных стоек.
  12. Вынимаем планку-распорку с храповым механизмом.
  13. Снимаем стягивающую пружинку снизу.
  14. Отсоединяем трос ручника от колодки.
  15. Устанавливаем новые колодки и собираем механизм заднего тормоза в обратном порядке.
  16. Проверяем расстояние между внешними поверхностями барабанных колодок. Оно должно быть 202,45 ± 0,25 мм. Коррекция расстояния проводится путём изменения длины распорной планки.
  17. Устанавливаем тормозной барабан, предварительно очистив его металлической щёткой.
  18. Затягиваем гайку на подшипнике ступицы.
  19. Устанавливаем колесо.
  20. Проводим замену колодок с другой стороны автомобиля, повторяя пункты 3–19.

Видео по замене задних колодок

Для более полной информации предлагаем просмотреть видео про замену колодок задних тормозных механизмов на Renault Logan.

Регулировка и обкатка

После установки новых колодок необходимо провести регулировку зазора между тормозными накладками и барабаном. Для этого нажимаем несколько раз педаль тормозы. Должны быть слышны щелчки. Так срабатывает автоматический механизм регулировки. После нескольких нажатий тормоза щелчки прекращаются.

Обязательно проверьте работу стояночного тормоза. При необходимости подтяните тормозные тросы. При опущенном ручнике колёса должны вращаться свободно, а при затянутом – невозможно провернуть. Загляните под капот и проверьте уровень жидкости в расширительном резервуаре тормозной системы. Если он ниже нормы – долейте.

Убедитесь, что не пришло время производить замену передних тормозных колодок. Инструкция по замене передних тормозных колодок расположена в этой статье: Замена передних тормозных колодок на рено логан

После установки новых тормозных колодок избегайте резких торможений первые 100 км. пробега, дайте фрикционным накладкам притереться. Счастливой дороги!

Признаки износа колодок рено логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

  • Механическая – просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
  • Электронная – пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Сигналом о необходимостизамены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».

Изделия с электронным датчиком износа

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

Снятие, замена, установка тормозных колодок переднего колеса Renault Logan 2004-2009 Бензин

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Гаечный ключ рожковый 17 мм
  • Динамометрический ключ
  • Отвертка плоская средняя
  • Балонный ключ
  • Домкрат
  • Опорные стойки
  • Противооткатные упоры
  • Резиновая груша
  • Металлическая щетка

Детали и расходники:

  • Тормозные колодки (4 шт.)
  • Анаэробный фиксатор резьбы
  • Тормозная жидкость

Примечания:

Ремонт показан на примере тормозных колодок левого колеса. На правом колесе тормозные колодки заменяются аналогичным образом.

Замена колодок производится на тормозных механизмах обоих колес. Запрещено эксплуатировать автомобиль с колодками имеющими разную степень износа.

Полезный совет:

Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к максимальному, необходимо откачать излишки тормозной жидкости, т. к. при ремонте уровень может повыситься.

Замена передних тормозных колодок Renault Logan

1. Снимаем переднее левое колесо, как описано здесь.

2. Отворачиваем и вытаскиваем болт крепления нижнего направляющего пальца тормозного суппорта.

3. Поднимаем суппорт вверх.

4. Снимаем внешнюю колодку с направляющей.

5. Опускаем тормозной суппорт на место, после чего отверткой утапливаем поршень колесного цилиндра. Для этого отвертку необходимо вставить между суппортом и тормозным диском и нажать на суппорт наружу.

6. Поднимаем тормозной суппорт вверх и снимаем внутреннюю тормозную колодку.

Примечание:

При каждой замене тормозных колодок на Рено Логан, обращайте внимание на состояние защитных резиновых чехлов направляющих пальцев. Кроме того, проверяйте перемещение тормозного суппорта относительно направляющей колодок

Если обнаружено затруднительное перемещение суппорта, необходимо смазать направляющие пальцы.

Поврежденные чехлы подлежат замене.

7. Проводим визуальный осмотр тормозных колодок. При наличии дефектов и большого износа, заменяем их новыми.

Колодки в нормальном состоянии.

8. Устанавливаем новые передние колодки на Рено Логан в обратном порядке. Для того чтобы предупредить отворачивание болта крепления направляющего пальца, наносим на его резьбу анаэробный фиксатор резьбы. Момент затяжки болта — 34 Нм.

9. Несколько раз нажмите на педаль тормоза для того, чтобы колодки установились в рабочее положение.

10. Устанавливаем колесо на место.

11. Проверяем уровень тормозной жидкости и при необходимости доливаем ее.

Предупреждение:

После замены новые колодки должны приработаться, поэтому первое время езда должна быть крайне осторожной и небыстрой. Для того чтобы ускорить приработку колодок, отправляемся на тихую улицу без постороннего движения и несколько раз разогнавшись, плавно тормозим

Для того чтобы ускорить приработку колодок, отправляемся на тихую улицу без постороннего движения и несколько раз разогнавшись, плавно тормозим.

Первую сотню километров лучше воздержаться от резкого торможения.

В заключении полезные советы

Конкретные сроки периодичности замены и соответствующие им рекомендации не удастся найти даже на страницах официальной литературы от производителя Renault Logan.

Необходимость замены следует принимать к учету при появлении следующих причин или факторов:

  1. Поверхность барабана подвержена кривизне, трещинам и прочим дефектам рабочей зоны.
  2. Во время торможения авто Renault Logan издает посторонние звуки или вибрацию.
  3. Накладки отслоились, что может подтверждаться скрежетом при активации тормоза.
  4. На уклонной части пути автомобиль не способен удержаться с помощью ручника.

Сегодня присутствует множество компаний, обладающих лицензией и прочей разрешительной документацией на производство колодок. Водителями Renault Logan рекомендуется рассмотреть варианты предложений от таких брендов, как:

  • «Mapco»;
  • «Fenox»;
  • «Ferodo»;
  • «Delphi» и «Bosch».

Довольно часто в реализационной сети предлагается товар в красочной упаковке, однако реальные его потребительские качества далеки от заявленных на таре. Не следует рисковать и отдавать предпочтение таким продуктам. Лучше склониться к проверенным вариантам, ведь цены на колодки весьма доступны.

При замене на Renault Logan работы выполняем со стороны каждого колеса поочередно. Помним о том, что колодки для правой и левой стороны одной оси различаются, поэтому действуем вовремя замены внимательно.

Правильная установка колодок положительно скажется на безопасности передвижения. Исключаем возможность некорректного монтажа данных деталей, чтобы предотвратить угрозу жизни и здоровью как водителя Рено Логан, так и его спутников в дороге.

Как приготовить стейк из зубатки

Обеспечить сочность стейку поможет правильная панировка, а вкус рыбному мясу придаст восхитительный маринад.

Берем:

  • Рыба.
  • Панировочные сухари.
  • Лимон.
  • Яйца.
  • Соль.
  • Водка – 25 мл.
  • Приправа для рыбы.
  • Подсолнечное масло.

Рецепт приготовления стейка:

  1. Первоначально сделайте маринад из водки, сока лимона, приправ и соли. Советую потереть лимонную цедру и добавить в маринад.
  2. Порезанные стейки залейте маринадом. Оставьте на 20-30 минут.
  3. Для панировки взбейте с солью яйца, в отдельную миску насыпьте сухарики.
  4. Раскалите на сковородке масло. Обмакните кусочки во взбитое яйцо, затем обваляйте в панировке.
  5. Жарьте, не снижая мощности огня, с обеих сторон.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
