Меняем задние тормозные колодки на ВАЗ-2112 своими руками

Колодки тормозные задние (колодки заднего тормоза) ВАЗ 2108, Калина

  • Производитель: Начало
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Отзывы 0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке колодок заднего тормоза, в строке «Комментарий» указывайте модель вашего автомобиля и год выпуска, наличие АБС. Тормозные колодки являются чрезвычайно важным элементом тормозной системы автомобиля, и от их исправности во многом зависит безопасность как автомобиля, так и участников дорожного движения.

Правая и левая сторона всегда смотрят ПО ХОДУ автомобиля (по движению вперед) и никак не иначе, водительская сторона – левая, а пассажирская правая.

Колодки тормозные задние предназначены для тормозной системы и нужны для того чтобы останавливать автомобиль, а останавливают они его при помощи тормозных накладок.

1 — гайка крепления ступицы; 2 — ступица заднего колеса; 3 — нижняя стяжная пружина тормозных колодок; 4 — тормозная колодка; 5 — направляющая пружина; 6 — колесный тормозной цилиндр; 7 — верхняя стяжная пружина; 8 — разжимная планка; 9 — палец рычага привода стояночного тормоза; 10 — рычаг привода стояночного тормоза; 11 — щит тормозного механизма.

Тормозной механизм заднего колеса на автомобилях ВАЗ 2108-1118 барабанный, с автоматической регулировкой зазора между тормозными колодками и тормозным барабаном.

Задние тормозные колодки находятся внутри тормозного барабана , при нажатии на тормоз эти колодки притираются к нему, происходит торможение автомобиля. Если не углубляться в их конструкцию, состоят из фрикционной накладки и особого каркаса. Фрикционные накладки осуществляют торможение. Для фрикционной накладки используется особый армирующий компонент, который и определяет такие параметры конструкции, как прочность, стабильность, термостойкость и надёжность тормозных качеств системы.

Как и любая деталь, тормозные колодки ВАЗ 2108-3502090 обладают своим сроком службы, который составляет обычно 30000–50000 км пробега автомобиля или достижения толщины фрикционных накладок в 1,5 мм. (то есть, практически стачиваются «в ноль», но при этом чаще всего при торможении из-под колёс возникают пронзительные неприятные звуки).

При толщине тормозных накладок менее 1,5 мм, возникает избыточный ход поршней тормозного цилиндра, что приводит к его протечке.

Для обеспечения безопасности тормозная система является основной и содержание ее в работоспособном состоянии – первоочередная задача водителя.

В процессе эксплуатации автомобиля, следует обращать внимание на следующие несвойственные нормальной работе характеристики автомобиля:

— Неравномерное срабатывание колес при торможении, следствием чего может стать занос автомобиля. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха;

— Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков;

— Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

Замену элементов тормозной системы необходимо производить с требованием технических условий завода изготовителя.

Технические характеристики задних тормозных колодок ВАЗ 2108-3502090:

Коэффициент трения по чугуну = 0,41 – 0,45;

Максимальный запас прочности – 4,6 тс/дет;

Ходимость составляет 40-50 тысяч километров, в зависимости от стиля вождения.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом .

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2108-3502090-00, 31334, 21080-3502090-55, VR 318, BS 1002, КТ 091357.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110, ВАЗ 2112, ВАЗ 2113-15, ВАЗ 1118, ВАЗ 2170.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить задние тормозные колодки на автомобиле семейства ВАЗ без АБС.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Необходимые запчасти

Еще 10 лет назад старые колодки не меняли, их сажали на клей,  меняли накладки или проклепывали. Сегодня на рынке можно легко приобрести весь механизм полностью. Для замены нужно приготовить новые колодки. Специалисты считают, что лучше устанавливать на замену заводские детали, артикул 2110-3501080-60 (ТИИР-260), 21100350180082 или 2110-3501080. Есть и другие мнения. Некоторые автомобилисты считают, что колодки известных брендов обеспечивают лучшие параметры торможения на ВАЗ 2110, 2111, 2112. Это детали таких торговых марок, как Brembo, ABS, Ferodo, TRW, Bosch, Optimal или Delphi.

Процедура замены колодок на ВАЗ 2110-ВАЗ 2112

Примечание! Запомните, колодки необходимо менять комплектом: решив поменять передние с правой стороны, придется заменить и с левой. Иначе автомобиль будет неровно тормозить, возникнет повышенная опасность аварийной ситуации: при резком торможение автомобиль будет уносить в сторону от направления вашего движения.

Снятие

1) Если у вас машина с датчиком износа (легко узнать, сняв колесо и посмотрев, есть ли рядом с тормозным шлангом разъём и колодка проводов, как показано на фото ниже), тогда скиньте клемму минус с вывода аккумуляторной батареи (подробности читайте в статье: «Замена АКБ на ВАЗ», пункт первый). Разъедините проводную колодку (указана красной стрелкой) и разъём (указан синей стрелкой), идущий на датчик. Выньте тормозной шланг который, обозначенный зелёной стрелкой, из кронштейна на телескопической стойке, указанной чёрной стрелкой.

Примечание! Вы должны понимать, что датчик вмонтирован в колодку, поэтому старую колодку со старым датчиком лучше всего выбрасывать и покупать в автомагазине новую тормозную колодку с уже установленным на ней датчиком.

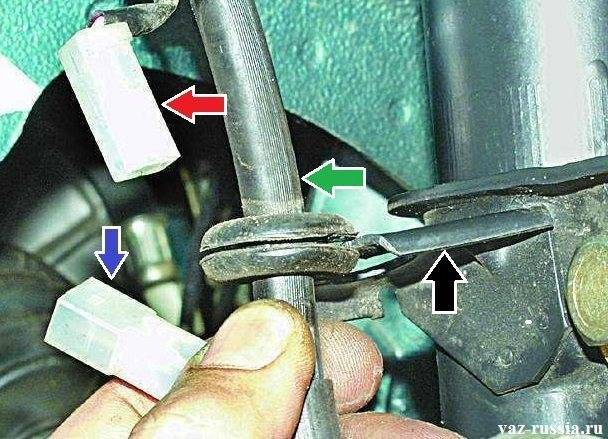

2) Чтобы вынуть датчик, необходимо залезть отверткой в отсоединенный разъем и нажать на усик, держащий провод внутри (фото 1). Надавив усик, станет возможным вынуть провод из разъёма и просунуть его через отверстие в держателе тормозного шланга (фото 2). Оставьте его висеть и приступайте к снятию непосредственно колодки.

Примечание! Разобравшись с проводкой, обязательно проверьте сколько у вас тормозной жидкости залито в тормозной бачок (на маленьком фото бачок указан стрелкой). Если жидкости до отметки MAX, то немного откачайте её с помощью резиновой груши, затем переберитесь к тормозным колодкам и отвёрткой отогните их (показано на большом фото ниже). Используйте отвёртку как рычаг и опирайтесь ею на тормозной диск, отодвигая колодку.

3) Отогните отвёрткой стопорную шайбочку (помечена красной стрелкой) и отверните нижний болт крепления нижней части суппорта (болт обозначен синей стрелкой).

Примечание! Желательно предварительно очистить металлической щёточкой механизмы от грязи. Легче оттирать загрязнения, используя спирт (но ни в коем случае не бензин/дизельное топливо).

4) С помощью накидной головки и воротка или при обычного гаечного ключа, отверните нижний болт, крепящий суппорт, указанный красной стрелкой указан. Если направляющий палец проворачивается и вывернуть не получается, то берите в руки второй гаечный ключ и зажимайте направляющий палец, а основным откручивайте болт.

5) Откиньте скобу у суппорта вверх и снимите обе тормозные колодки, замените их новыми.

Примечание! Очистите поверхность, где они стояли, от грязи и ржавого налёта щёткой. ,Просмотрите тормозной элемент и убедитесь, что тормозная жидкость не капает.

Установка

Устанавливаются новые колодки в обратном снятию порядке. Необходимо будет утопить поршень в тормозной цилиндр, а иначе новые колодки просто не встанут на своё место. Возьмите струбцину и установите её как показано на рисунке. Между струбциной и непосредственно поршнем поставьте какую-нибудь проставку (маленькую дощечку) и после всех операций начните заворачивать струбцину, дождавшись пока поршень полностью не утопиться в цилиндр.

Примечание! Не забудьте загнуть обратно стопорную шайбу, благодаря которой болт направляющего пальца не будет отворачиваться. После установки пару раз (2-4 раза) нажмите на педаль тормоза, чтобы поршни встали в рабочее положение и автомобиль оттормаживался нормально без каких-либо перебоев. ,Доведите количество тормозной жидкости в бачке до нормы. Учтите, новые колодки требуют притирки, поэтому километров 100 шибко сильно ездить и резко нажимать на педаль тормоза не рекомендуется, ездите плавно и аккуратно.

Если вы решите оставить старые колодки, тогда делайте на них фломастером пометки, необходимо строго устанавливать на те же места, не рекомендуется их переставлять между собой или ставить на разные стороны (например, с левой части автомобиля переносить колодки на правую часть) – это может привести к ухудшению тормозов.

Для чего нужны колодки

Замена передних колодок на ваз 2110

Колодками тормозными называют важный элемент всей тормозной системы. Если состояние колодок более чем удовлетворительно, они будут долго и надёжно функционировать. Как правило, они сохраняют тормозной диск с барабаном в целостном состоянии в течение долгого времени. Нужно больше обратить внимания на предназначение тормозных колодок.Что касается некачественных колодок, они могут проделывать глубокие канавы в тормозном диске. Сама же колодка представлена в виде каркаса с фрикционной накладкой. Все тормозные колодки различаются именно по типу фрикционной накладки, поскольку они и влияют непосредственно на процесс торможения. Каждая компания, которая занимается изготовлением таких накладок, обладает смесями, приготовленными по своей рецептуре.

Ваз 2110 замена передних тормозных колодок

Состав колодок

В составе смеси может находиться более 15-ти компонентов. Если изменить процент того или другого компонента, можно наблюдать изменение и свойств самих тормозных накладок. Самым главным компонентом фрикционной смеси принято считать армирующий компонент, именно он влияет на прочностные, термостойкие и на стабильные тормозные характеристики готового изделия. В составе этих смесей могут быть компоненты таких видов:

  • асбестовые;
  • безасбестовые;
  • органические.

Замена передних тормозных колодок на ваз 2110

Все компоненты засыпаются в формы, после чего поддаются процессу прессования, который может проводиться двумя способами, а именно холодным и горячим. Во втором случае улучшаются эксплуатационные характеристики изделия. Далее поверхности шлифуют и проверяют. Итак:

Асбестовые компоненты подразумевают использование асбеста в качестве армирующего элемента

Вредность асбеста, наверняка, известна всем, поэтому проводить замену колодок нужно с особой осторожностью, защищая органы зрения и дыхания.
Армирующим элементом может быть стальная вата, медная или латунная стружка. Помимо этого могут использоваться различные полимерные композиции и прочее

Для изготовления дешевых колодок может применяться смесь как органических, так и неорганических волокон. Что касается дорогих колодок, часто используют гранулы искусственного графита, карбоновые волокна и мягкие металлы. В результате увеличивается термическая стабильность фрикционного материала.
Современные фрикционные материалы изготавливаются на базе органических волокон. Подобные изделия характеризуются отличными тормозными свойствами. Недостатком является высокая стоимость изделия.

При нагревании колодок происходит нагревание рабочих тормозных цилиндров и тормозной жидкости. Если тормозная жидкость закипает, тормоза перестают функционировать. По этой причине нужно своевременно обеспечивать тепловой барьер. При торможении основная нагрузка концентрируется на передних колодках торможения. По этой причине, замена передних тормозных колодок ваз 2110, виде-обзор которого можно посмотреть здесь, проводится чаще.

Износ колодок

Особенности замены задних тормозных колодок ВАЗ 2110

Поднимайте нужную сторону авто домкратом и снимайте колесо. Будьте готовы к тому, что барабан прикипел и его придется снимать особым методом.

При этом действуйте постепенно – делайте по пол оборота каждого направляющего винта по очереди

Будьте осторожно, ведь известны случаи срыва резьбы или поломки направляющего болта

После снятия барабана принимайтесь за демонтаж нижней и верхней пружины, при этом учтите, что она имеет много большую жесткость, чем нижняя «сестра». стягивающей колодки. Демонтируйте наконечник тросика ручника. расположенный на распорной планке.

Далее приступаем к сборке. Закрепите на вновь купленные колодки планку от ручника. С силой вдавите поршенек тормозного цилиндра, ставьте колодки на место.

Возвращайте все в обратной последовательности. При этом максимум проблем возникает с установкой верхней пружины (она ставится уже после монтажа нижней).

Но упростить задачу можно. Возьмите отвертку с длинным жалом, проденьте ее кольцо на краю пружины и уприте инструмент в выступ колодки (возле того места, где должна надеваться пружина).

Теперь тяните отвертку в другую сторону с расчетом на то, что пружина соскользнет с инструмента и займет свою позицию.

По завершении работ обязательно заведите автомобиль и несколько раз выжмите педаль тормоза до пола. Теперь откройте капот и проверьте объем тормозной жидкости в бачке.

Учтите, что в течение следующих дней тормозные характеристики будут хуже, чем раньше (это обычное явление).

Как только новые колодки приработаются, все вернется на круги своя. Следовательно, испытывать тормоза на прочность в пару дней не стоит – можете не рассчитать дистанцию и кого-то «достать» бампером своего авто.

Таким образом, монтаж новых передних и задних тормозных колодок не составит труда. Главное – выделить личное время, отнестись ответственно к работе и следовать инструкции. Удачной дороги и конечно же без поломок.

Снятие

1) Если у вас машина с датчиком износа (легко узнать, сняв колесо и посмотрев, есть ли рядом с тормозным шлангом разъём и колодка проводов, как показано на фото ниже), тогда скиньте клемму минус с вывода аккумуляторной батареи (подробности читайте в статье: «Замена АКБ на ВАЗ», пункт первый). Разъедините проводную колодку (указана красной стрелкой) и разъём (указан синей стрелкой), идущий на датчик. Выньте тормозной шланг который, обозначенный зелёной стрелкой, из кронштейна на телескопической стойке, указанной чёрной стрелкой.

2) Чтобы вынуть датчик, необходимо залезть отверткой в отсоединенный разъем и нажать на усик, держащий провод внутри. Надавив усик, станет возможным вынуть провод из разъёма и просунуть его через отверстие в держателе тормозного шланга. Оставьте его висеть и приступайте к снятию непосредственно колодки.

Примечание! Разобравшись с проводкой, обязательно проверьте сколько у вас тормозной жидкости залито в тормозной бачок (на маленьком фото бачок указан стрелкой). Если жидкости до отметки MAX, то немного откачайте её с помощью резиновой груши, затем переберитесь к тормозным колодкам и отвёрткой отогните их (показано на большом фото ниже). Используйте отвёртку как рычаг и опирайтесь ею на тормозной диск, отодвигая колодку.

3) Отогните отвёрткой стопорную шайбочку (помечена красной стрелкой) и отверните нижний болт крепления нижней части суппорта (болт обозначен синей стрелкой).

Примечание! Желательно предварительно очистить металлической щёточкой механизмы от грязи. Легче оттирать загрязнения, используя спирт (но ни в коем случае не бензин/дизельное топливо).

4) С помощью накидной головки и воротка или при обычного гаечного ключа, отверните нижний болт, крепящий суппорт, указанный красной стрелкой указан. Если направляющий палец проворачивается и вывернуть не получается, то берите в руки второй гаечный ключ и зажимайте направляющий палец, а основным откручивайте болт.

5) Откиньте скобу у суппорта вверх и снимите обе тормозные колодки, замените их новыми.

Примечание! Очистите поверхность, где они стояли, от грязи и ржавого налёта щёткой. ,Просмотрите тормозной элемент и убедитесь, что тормозная жидкость не капает.

READ Замена Топливного Фильтра Киа Спортейдж 3 Дизель

Колодки тормозные задние (колодки заднего тормоза) ВАЗ 2108, Калина

  • Производитель: Начало
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Отзывы 0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке колодок заднего тормоза, в строке «Комментарий» указывайте модель вашего автомобиля и год выпуска, наличие АБС. Тормозные колодки являются чрезвычайно важным элементом тормозной системы автомобиля, и от их исправности во многом зависит безопасность как автомобиля, так и участников дорожного движения.

Правая и левая сторона всегда смотрят ПО ХОДУ автомобиля (по движению вперед) и никак не иначе, водительская сторона – левая, а пассажирская правая.

Колодки тормозные задние предназначены для тормозной системы и нужны для того чтобы останавливать автомобиль, а останавливают они его при помощи тормозных накладок.

1 — гайка крепления ступицы; 2 — ступица заднего колеса; 3 — нижняя стяжная пружина тормозных колодок; 4 — тормозная колодка; 5 — направляющая пружина; 6 — колесный тормозной цилиндр; 7 — верхняя стяжная пружина; 8 — разжимная планка; 9 — палец рычага привода стояночного тормоза; 10 — рычаг привода стояночного тормоза; 11 — щит тормозного механизма.

Тормозной механизм заднего колеса на автомобилях ВАЗ 2108-1118 барабанный, с автоматической регулировкой зазора между тормозными колодками и тормозным барабаном.

Задние тормозные колодки находятся внутри тормозного барабана , при нажатии на тормоз эти колодки притираются к нему, происходит торможение автомобиля. Если не углубляться в их конструкцию, состоят из фрикционной накладки и особого каркаса. Фрикционные накладки осуществляют торможение. Для фрикционной накладки используется особый армирующий компонент, который и определяет такие параметры конструкции, как прочность, стабильность, термостойкость и надёжность тормозных качеств системы.

Как и любая деталь, тормозные колодки ВАЗ 2108-3502090 обладают своим сроком службы, который составляет обычно 30000–50000 км пробега автомобиля или достижения толщины фрикционных накладок в 1,5 мм. (то есть, практически стачиваются «в ноль», но при этом чаще всего при торможении из-под колёс возникают пронзительные неприятные звуки).

При толщине тормозных накладок менее 1,5 мм, возникает избыточный ход поршней тормозного цилиндра, что приводит к его протечке.

Для обеспечения безопасности тормозная система является основной и содержание ее в работоспособном состоянии – первоочередная задача водителя.

В процессе эксплуатации автомобиля, следует обращать внимание на следующие несвойственные нормальной работе характеристики автомобиля:

— Неравномерное срабатывание колес при торможении, следствием чего может стать занос автомобиля. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха;

— Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков;

— Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

Замену элементов тормозной системы необходимо производить с требованием технических условий завода изготовителя.

Технические характеристики задних тормозных колодок ВАЗ 2108-3502090:

Коэффициент трения по чугуну = 0,41 – 0,45;

Максимальный запас прочности – 4,6 тс/дет;

Ходимость составляет 40-50 тысяч километров, в зависимости от стиля вождения.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом .

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2108-3502090-00, 31334, 21080-3502090-55, VR 318, BS 1002, КТ 091357.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110, ВАЗ 2112, ВАЗ 2113-15, ВАЗ 1118, ВАЗ 2170.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить задние тормозные колодки на автомобиле семейства ВАЗ без АБС.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как поменять задние тормозные колодки на ВАЗ 2114

Каждый автовладелец должен быть готов к тому, что его машина рано или поздно даст сбой. Следовательно, придется выполнять ремонт, менять какие-то детали. Многие предпочитают пользоваться услугами станций технического обслуживания, но в случае с такими автомобилями как ВАЗ 2114, целый ряд ремонтных мероприятий вполне можно провести своими руками. Нужно только знать, как это делать.

Сегодня мы поговорим о том, как поменять тормозные колоды на ВАЗ 2114 сзади. Задние колодки не так редко выходят из строя, потому проблема довольно распространенная.

Сколько они служат?

Каждый элемент автомобиля имеет определенный срок годности. На него влияет не только качество изготовления, но и особенности эксплуатации авто.

Устройство барабана

На износ задних колодок влияют:

  • Климат региона, в котором вы эксплуатируете свой ВАЗ 2114;
  • Состояние дорог, по которым приходится регулярно ездить;
  • Особенности управления, навыки водителя;
  • Характеристики автомобиля;
  • Качество установленных предыдущих колодок;
  • Качество выполненного ремонта тормозов, если таковой проводился и пр.

Когда требуется замена

Чтобы не упустить тот момент, когда колодки придут в полную негодность и могут представлять угрозу для вашей безопасности, рекомендуем периодически осуществлять проверку задних колодок. Так вы сумеете проверить, сколько еще осталось «жить» этому узлу.

Некоторые версии «четырнадцатой» модели оснащаются специальным индикатором, определяющим износ элемента. Металлическая пластина при полном износе колодок начинает тереться о тормозной диск, издавая характерный и неприятный скрежет.

Зачем они нужны

Подготовка к замене Принцип хоть и простой, но от этого колодки свое большое значение для тормозной системы не утрачивают.

Замена

Теперь переходим непосредственно к тому, как поменять задние тормозные колодки на ВАЗ 2114.

Специалисты рекомендуют делать это сразу, как только вы купили автомобиль. Обязательно проверьте уровень износа. Автомобиль с изношенными задними колодками эксплуатировать категорически воспрещается.

Последовательность замены

Процедура замены задних колодок отличается от работы с передними. В данном случае времени и сил придется потратить несколько больше.

В процессе замены могут возникать некоторые трудности, такие как:

ПроблемаРешение
Износился барабан тормозной системы (внутренний диаметр составляет больше 200,5 миллиметров)Обязательно заменить элемент
В цилиндре возникла протечка тормозной жидкостиЦилиндр подлежит обязательной замене
Прикипел барабан, тяжело его демонтироватьВоспользоваться деревянным бруском и кувалдой. Ни в коем случае не бить по самому барабану, иначе он сломается

Что же касается замены задних колодок, то эта работа выполняется в следующей последовательности.

  1. Установите автомобиль на эстакаду, включите передачу и обязательно поставьте надежные подпорки под колеса. Машина ни в коем случае не должна откатиться. Это большой риск.
  2. Проверьте, выключен ли ручной тормоз в салоне, после чего отправляйтесь под сам автомобиль.
  3. Снимите с глушителя трубу, где натянут ручной тормоз.
  4. Немного ослабьте ручную систему тормоза. Для этого откручивается гайка натяжения троса. Ослабив трос, вы сможете затем легко установить колодку.
  5. Баллонным ключом ослабьте крепления на задних колесах.
  6. Поднимите автомобиль на домкрате и демонтируйте одно из колес, на котором планируется замена тормозных колод.
  7. Снимите с барабана направляющие болты. Они демонтируются полностью, а не просто ослабляются.
  8. Прокрутите барабан против часовой стрелки примерно на 30 градусов, и начните одновременно закручивать болты. Поскольку там отверстий крепления нет, при закручивании болты упрутся в металл и вытолкнут барабан.
  9. Когда барабан снимется, перед вами появится тормозной цилиндр, пружины и пара колодок. Первыми снимаются пружины.
  10. Колодки снимаются вместе с рычагом. Его потом надо будет поставить на новые колодки.
  11. Избавьтесь от изношенных элементов тормозной системы, а затем сожмите пазы цилиндра.
  12. Новые детали обязательно устанавливаются в эти пазы, планка ручного тормоза заходит в пазы на колодках. После этого ставится на место пружина. Не забудьте также зацепить за рычаг привода трос от ручного тормоза, который вы специально ослабили или на начальном этапе нашего ремонта.

Инструмент

Для работы нам пригодится такой набор инструментов:

  • слесарный молоток;
  • резиновый рихтовочный молоток или деревянная проставка;
  • стальной стержень с крюком на конце для снятия и установки пружин;
  • монтировка;
  • стандартный набор инструмента и проникающая смазка.

    Необходимый инструмент для замены колодок.

Алгоритм работы

Если все это есть под руками, включая новые колодки, приступаем к работе:

  1. Ставим автомобиль на подъёмник или смотровую яму, срываем колёсные болты.
  2. Вывешиваем одну сторону на домкрате, если мы работаем на яме.
  3. Снимаем колесо.

    Поддомкрачиваем часть кузова и снимаем колесо.

  4. Максимально ослабляем трос ручника.
  5. Демонтаж тормозного барабана может пройти не так гладко, как хотелось бы. Во-первых, барабан может сильно прикипеть к ступице по посадочному радиусу, а во-вторых, выработка барабана с внутренней стороны образует бортик, который может упираться в старые колодки. В идеале мы просто выкручиваем две шпильки ключом на 12 и снимаем барабан.

    Ключом на 12 отворачиваем две направляющих шпильки и демонтируем барабан.

    Но если он не поддаётся, спускаемся под машину и постукиваем по периметру барабана резиновым или деревянным молотком. Не получается, обильно наносим проникающую смазку на место посадки барабана на ступицу, ждём 5–10 минут и повторяем процедуру. Можно взять более тяжёлый молоток, но бить им прямо по барабану нельзя, он расколется. Ударяем по нему через деревянную проставку, равномерно прокручивая.

    Равномерно прокручиваем барабан, наносим легкие удары по его торцу молотком. Лучше это делать ребром монтажной лопатки.

  6. Снимаем стяжные пружины. Применяем или длинную отвёртку, плоскогубцы, или стержень с крючком. Отверткой отсоединяем конец верхней стяжной пружины от колодки. Вынимаем пружину.
  7. Поддеваем отвёрткой направляющую пружину. Отверткой выводим из зацепления с колодкой направляющую пружину. Отсоединив нижнюю стяжную пружину, снимаем переднюю колодку.
  8. Снимаем распорную планку.

    Снимаем разжимную планку.

  9. Отсоединяем рычаг привода ручника от троса.

    Отсоединив направляющую пружину от задней тормозной колодки, выводим рычаг ручного привода колодок из наконечника троса.

  10. Снимаем колодки.

Осматриваем колодки и тормозной механизм на предмет поломок, утечек и т.д.

После демонтажа

Обратите внимание на состояние тормозного цилиндра и пыльников

  • Смотрим на уровень тормозной жидкости, если бачок полный, отбираем небольшое количество шприцем.
  • Снимаем со старой колодки рычаг привода ручника и устанавливаем его на новую.

Установка новых колодок проводится в обратном порядке, но во время установки необходимо максимально утопить поршни рабочего цилиндра. Это можно сделать монтировкой, уперев её в бортик тормозного щитка и новую колодку. Не забываем после установки отрегулировать натяжение троса ручного тормоза.

Замена задних тормозных колодок на ВАЗ 2110

Задние тормозные колодки на автомобилях десятого семейства, в том числе на ВАЗ 2110, изнашиваются медленнее, чем передние. Но со временем даже они подлежат замене. Ресурс их может достигать 50 000 км, после чего эффективность торможения снижается, ручной тормоз становится все хуже, что и говорит о том, что пришла пора менять колодки.

Данная процедура легко выполняется в домашних (гаражных) условиях и для ее проведения понадобятся следующие инструменты:

  • Домкрат
  • Ключ баллонный
  • Головка глубокая на 7 с воротком
  • Плоскогубцы и длинногубцы
  • Отвертка плоская и крестовая
  • При необходимости головка на 30 с воротком (если не удастся снять барабан)

Итак, поднимаем заднюю часть ВАЗ 2110 домкратом и откручиваем колесо. После чего необходимо открутить направляющие шпильки барабана:

Если не удается снять барабан обычным способом, то можно открутить гайку задней ступицы и снять его вместе с ней. После чего получается следующая картина:

Теперь берем длинногубцы и вытаскиваем ими шплинт с левой стороны, как показано на картинке, приведенной чуть ниже:

Далее берем плоскогубцы и отсоединяем пружину, которая стягивает колодки снизу:

Теперь стоит обратить внимание, что небольшие пружинки также присутствуют по бокам и придерживают колодки для большей устойчивости. Их тоже необходимо извлечь, поддев пассатижами:

Обратите внимание, что они находятся с обеих сторон, как справа, так и слева. Когда с ними справились, можно пробовать раздвигать колодки сверху, приложив большое усилие, даже не снимая верхней пружины

Когда они растянуты на достаточное расстояние, пластина падает сама собой и колодки становится свободными:

И они легко вынимаются, так как больше их ничего не держит:

После этого покупаем новые задние тормозные колодки, цена которых составляет порядка 600 рублей за качественный комплект и производим установку в обратной последовательности. Когда колодки уже установлены и вы будете надевать тормозной барабан, то возможны трудности при его монтаже. Если он не одевается, то следует немного ослабить трос ручного тормоза и повторить процедуру повторно.

В первое время после замены стоит немного обкатать механизмы, чтобы колодки хорошенько притерлись с барабанами и только после этого эффективность повысится и станет в норму!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
