Как заменить задние тормозные колодки на Лада Калина своими руками

Замена передних тормозных колодок на Лада Калина

Если вы сильно жмете на педаль тормоза, а Ваша Лада Калина (Ваз 1118) останавливается медленно или же, при нажатии на тормоз слышите посторонний звук, значит, требуется замена передних тормозных колодок на Калине. На износ колодок и тормозных дисков указывает биение по педали тормоза при резком торможении. Еще одним признаком износа колодок является наличие на тормозных дисках рыжего налета от металлической пыли тормозных механизмов. Подробнее узнать о способах диагностики тормозных колодок вы можете в статье «Когда менять передние тормозные колодки?». В среднем считается, что замена тормозных колодок на Калине необходима через каждые 40 000 километров пробега автомобиля, учитывая при этом стиль вождения. Но эта величина приблизительная, поскольку есть ряд факторов, которые этот срок могут существенно укоротить. Так как поменять тормозные колодки на Лада Калина своими руками?

Перед началом ремонта поставьте машину на ровную поверхность и подложите под передние и задние колеса, противооткатные упоры или кирпичи.

Обратите внимание на бачок гидропривода тормозов – если она на о, то необходимо резиновой грушей или шприцем откачать часть жидкости. Это нужно для того, чтобы жидкость не вытекала из бачка при заведении поршня в рабочий цилиндр тормозного механизма. Возьмите колесный ключ и сорвите с места болты крепления колеса

Полностью их откручивать не нужно. Поднимите на домкрате одну сторону автомобиля. После этого открутите до конца болты крепления колеса и снимите его

Возьмите колесный ключ и сорвите с места болты крепления колеса. Полностью их откручивать не нужно. Поднимите на домкрате одну сторону автомобиля. После этого открутите до конца болты крепления колеса и снимите его.

Снятое колесо, особенно в дороге, лучше подкладывать под машину. В этом случае, если домкрат сорвется, машина упадет на колесо. Иначе машина упадет на тормозной диск, который можно серьезно повредить.

Для удобства замены колодок поверните руль до упора в ту сторону, с которой вы будете работать. Отогните плоскогубцами или подбейте молотком контрящиеся шайбы, чтобы ослабить их.

Возьмите ключи №13 и №17 и открутите направляющую суппорта.

Отведите поршень тормозного цилиндра внутрь. Одновременно с этим проследите за тем, чтобы поршень двигался плавно, без заеданий и подклиниваний. Если при приложении усилий поршень не задвигается, то, скорее всего, потребуется ремонт или замена суппорта.

Затем полностью снимите два болта направляющих. Приподнимите суппорт и сдавите поршень тормозной колодки.

Внимательно осмотрите все тормозные механизмы.

  • Пыльники направляющих тормозного цилиндра и поршня не должны быть порваны или вздуты.
  • Тормозной шланг не должен содержать следов порезов или трещин до слоя армирования. Кроме того, тормозной шланг не должен иметь подтеков и запотеваний.
  • Тормозной диск должен быть равномерно изношен, а его толщина не должна быть менее допустимой величины, определенной производителем

Если какой-то из механизмов имеет вышеперечисленные дефекты, его следует заменить.

Снимите тормозные колодки. Очистите направляющие, на которые надеваются колодки от окалины и ржавчины. Если этого не сделать, новые колодки просто не получиться надеть. Делать это лучше щеткой, но если ее под рукой нет, можно и отверткой.

Перед установкой новых тормозных колодок постарайтесь максимально глубоко утопить поршень в цилиндре.После чего можно установить новые колодки.

Проверьте, чтобы феродо– тормозной элемент колодок – соприкасалось с тормозным диском. Вставьте верхнюю направляющую на свое место, задвиньте тормозной цилиндр в нижнюю направляющую и закрутите ее.

Спасибо за подписку!

Покрутите тормозной диск – он должен свободно вращаться. Если диск подклинивает, то, скорее всего причина в том, что вы не достаточно хорошо очистили направляющие колодок. Причина также может быть в заводской краске на самих колодках. В этом случае ее необходимо счистить напильником. Затяните назад контрящиеся гайки.

Выровняйте руль. Поставьте на место колесо и закрутите болты. Болты следует зажимать крест-накрест. Опустите домкрат почти до самого конца, чтобы колесо стояло на земле, и дожмите колесные болты. Теперь целиком опустите домкрат.

По такой же схеме замените колодки на другом колесе.

После замены колодок обязательно вернитесь в салон машины и несколько раз нажмите на педаль тормоза. Нужно добиться того, чтобы педаль перестала проваливаться. Проверьте уровень тормозной жидкости в бачке под капотом. Если педаль не перестает проваливаться, то следует искать утечку тормозной жидкости.

Готово!

Снятие заднего барабана своими силами

Для снятия заднего тормозного барабана на Калине, нам потребуется не более 20 минут времени и инструменты, которые приведены ниже:

  1. Домкрат
  2. Балонный ключ
  3. Головка на 30 с длинным воротком
  4. Плоская отвертка

Ход выполнения работы при снятии и установке заднего тормозного барабана

  • Первым делом ставим автомобиль на скорость, и снимаем с ручника, чтобы задние колеса не были заторможены.
  • Затем, берем балонный ключ и срываем болты крепления колеса, все четыре штуки и плоской отверткой поддеваем защитный колпачок на ступичной гайке и вынимаем его:

  • Поднимаем домкратом до такой высоты, чтобы колесо свободно вращалось и можно было без проблем его снять.
  • После того, как машина поднята, до конца отворачиваем все болты и снимаем колесо.

После того, как заднее колесо снято, можно приступать к откручиванию гайки ступицы. Для этого нам как раз понадобится ключ — головка на 30 и вороток

Обратите внимание, что ступичная гайка очень сильно закручена с завода и тем более закернена, так что усилие придется приложить немалое, чтобы стронуть гайку с места. Если с первого раза не получается, можно наставить вороток подлиннее или одеть трубу, но в моем случае все получилось и так:

Затем, когда гайку открутили и вынули толстую шайбу под ней, можно приступать к снятию тормозного барабана. Снимается он довольно просто, достаточно потянуть за него двумя руками и немного ворочая, тянуть на себя.

Если двумя руками снять барабан не получается, то можно с обратной стороны немного подбить его молотком, только не прилагая усилий, чтобы не повредить корпус.

При замене барабана, устанавливаем все детали в порядке, обратном снятию, и не забываем закернить гайку на ступице после затяжки.

Артикулы тормозных колодок

Колодки на первое и второе поколение разные. Варианты без АБС.Для Калины 1 — 21100-3501080-00 или 21100-3501080-01.Колодки LADA Sport (ТИИР-295) для Калины первого поколения.

  • ATF 142E3946
  • AVTOSTANDART 21100350108088
  • PILENGA ITALY FD-P 2005
  • FORTECH FB-1102F
  • TRIALLI PF 965
  • KRAFT KT091355
  • FINWHALE V210
  • BOSCH 0 986 495 214
  • LUCAS/TRW GDB1446
  • BOSCH 0 986 494 533

Для второго поколения применяют артикул 11180-3501800-83.Колодки АТЕ артикул 142E3946 в оригинальной упаковке.
Аналогичные номера используются для Лады Приоры. Владельцами замечено, что с завода используют колодки ТИИР, но они отличаются средним качеством, быстрым износом, а также появлением скрипа во время торможения после нескольких тысяч километров пути.

Когда менять (регламент)

Для контроля износа колодок достаточно заглядывать в смотровое окошко пару раз за год, например, при смене резины.

  • Замену передних колодок необходимо проводить в 1.5-2 раза чаще, чем обслуживание задней тормозной системы.
  • Точно определить пробег для замены сложно, но в среднем износ наступает через 30-50 тыс. км.
  • Для точной диагностики рекомендуется каждые 10-15 тыс. км проверять толщину накладки на колодках.
  • Критическое значение – 2 мм и менее.

Подробно о выборе передних колодок мы уже писали.

Тюнинг

Тормозную систему можно доработать, установив колодки спортивного типа марок: Брембо, Ванкс или ПроСпорт.
Однако для проведения такой работы потребуется не только установить новые колодки, но и заменить суппорта, ведь они будут отличаться по размерам от стандарта.
При тюнинге мы рекомендуем использовать мягкие колодки, у которых на 1 мм толще пластины. Они позволяют обеспечить улучшенное торможение, а скорость износа диска будет в несколько раз меньше, однако срок эксплуатации и замену выполнять приходится каждые 15-20 тыс. км.

Итак, замена передних тормозных колодок Лада Калина своими руками — поехали

1. Первым делом снимите колесо, о том как это сделать рассказывать не буду, поскольку это и так всем известно. В общем «сорвите» болты крепления пока машина стоит на земле, затяните ручник и включите первую скорость.

2. Поддомкратьте машину с той стороны с которой будете производить замену, колесо должно быть вывешенным. Под колеса, которые «остались на земле» установите противооткатные клинки или как вариант — кирпичи, это исключит вероятность.

3. Новые тормозные колодки, как правило, толще старых изношенных, поэтому перед тем как заменить тормозные колодки рекомендую вытянуть шприцом тормозную жидкость из бачка до отметки «MIN», в противном случае она будет выливаться во время выполнения работ.

Домкрат необходимо установить в специальное гнездо «1» (см. фото) или «2», если вы установите домкрат в другое не предназначенное для этого место, это может повредить кузов или привести к опрокидыванию автомобиля.

4. На фото можно увидеть подтверждение версии о том, что штатные колодки на Калине порядком стирают диск, даже небольшой пробег оставил значительный след на тормозном диске.

5. Чтобы было удобно производить все дальнейшие работы выверните руль максимально влево.

6. Поднимите суппорт, для этого открутите болт «1″, используя ключ на «13».

7. Возьмите отвертку и плоскогубцы, с их помощью отогните стопорную пластину, удерживая ключом на «17» гайку «2» от прокручивания. Поскольку старые тормозные колодки стерты, необходимо немного утопить тормозной поршень, для того чтобы установить новые. (см. фото обозначено красным прямоугольником). Иногда усилия рук недостаточно, чтобы вдавить поршень на место, поэтому как вариант можете использовать подготовленную ранее струбцину или разводной ключ.

Вариант №2: оставьте с внутренней стороны одну колодку, после этого в место, которое обозначено на фото стрелкой, установите большую плоскую отвертку. Упирать отвертку необходимо поближе к оси в нерабочую часть диска, затем используя отвертку в качестве рычага, потяните рукоять отвертки на себя. Этим вы сможете сместить суппорт к себе по отношению к диску, а также вдавите тормозной поршень вовнутрь.

8. Установите новые колодки и опустите суппорт.

9. Затяните болт и застопорите предохранительную пластину, это позволит предотвратить самопроизвольное откручивание болта.

10. Выровняйте колеса рулем, чтобы они смотрели прямо.

11. Оденьте колесо на место и «наживите» четыре крепежных болта.

12. Опустите домкрат и произведите дотяжку болтов.

Все вышеописанное повторите по отношению к другому колесу. Долейте тормозную жидкость в случае необходимости, ее уровень должен быть по отметке «MAX».

Важное примечание!

Замена передних тормозных колодок должна проводиться в комплексе, то есть — левая и правая сторона, это позволит избежать неравномерного распределения тормозного усилия по колесам, а также опасного эффекта, когда автомобиль уводит в сторону из-за того, что одна сторона тормозит сильнее.

Также вы должны помнить, что сразу после замены новые колодки будут менее эффективны ввиду того, что им необходимо немного времени для того, чтобы притереться к тормозному диску! Притирка новых тормозных колодок происходит на протяжении первых 200 км, в этот период рекомендую воздержаться от резких и затяжных нажатий на педаль тормоза, по возможности тормозите, заблаговременно используя двигатель.

Замена задних тормозных колодок на калине

Добро пожаловать! Задние тормозные колодки – относятся к заднему механизму тормозов, в которой ещё входит очень множество деталей, а именно тормозной барабан, сами колодки, поршни которые эти колодки приводят в движение и т.д., по сути задние тормозные колодки дольше выходят из строя в отличие от передних, всё дело в том что при торможение весь груз машины смешается вперёд и задним колёсам поэтому и приходится просто немного подтормаживать и поэтому задние тормозные колодки выходят из строя намного реже чем передние.

Примечание! Для замены задних колодок, вам нужно будет взять с собой: Основной набор гаечных ключей, а так же отвёртку, ещё двумя монтажными лопатками запаситесь, молотком и пассатижами!

Где находятся задние тормозные колодки? Они находятся сзади как это уже понятно из заголовка, но так просто вы их увидеть не сможете потому что они находятся во внутренней части тормозного барабана и они кстати ещё и тормозят об него за счёт чего автомобиль и останавливается, поэтому если вы захотите увидеть тормозные колодки то вам нужно будет в первую очередь снять сам барабан и после чего вы увидите вот такую вот картину, на которой обе колодки указаны двумя стрелками:

Когда нужно менять задние тормозные колодки? Обычно когда что то происходит с колодками (Не важно задние или передние), то первое что вы должны будете услышать так это неприятный звук при торможении автомобиля, звук этот будет похож на трение металла об металл (Хотя и будет происходить трение металл об металл, потому что при износе колодок они начинают своим корпусом который у них выполнен из металла, соприкасаться с тормозным барабаном), а так же машина будет хуже тормозить если колодки придут в негодность. Примечание! Кроме всех вышеперечисленных проблем которые будут появляться на автомобиле из-за износа колодок, есть ещё пару нюансов которые вы должны знать, вот к примеру услышали вы этот самый неприятный звук при торможение полезете в автомобиль и замените колодки, но прежде чем сразу же их менять вы должны знать как их можно будет визуально определить на изношенность, для этого взгляните сперва на них и если будут найдены следы масла на накладки колодки, или же если накладка будет плохо соединена с корпусом колодки и тем самым будет отслаиваться от него, а так же если вы обнаружите на накладки глубокие борозды и сколы, то однозначно такую колодку нужно будет менять и ещё правда по толщине смотрят, то есть если толщина у накладки стала меньше 1.5 мм., то такую колодку тоже нужно без промедления менять!

Примечание! Кроме всех вышеперечисленных проблем которые будут появляться на автомобиле из-за износа колодок, есть ещё пару нюансов которые вы должны знать, вот к примеру услышали вы этот самый неприятный звук при торможение полезете в автомобиль и замените колодки, но прежде чем сразу же их менять вы должны знать как их можно будет визуально определить на изношенность, для этого взгляните сперва на них и если будут найдены следы масла на накладки колодки, или же если накладка будет плохо соединена с корпусом колодки и тем самым будет отслаиваться от него, а так же если вы обнаружите на накладки глубокие борозды и сколы, то однозначно такую колодку нужно будет менять и ещё правда по толщине смотрят, то есть если толщина у накладки стала меньше 1.5 мм., то такую колодку тоже нужно без промедления менять!

Если вы не поняли что за накладка и что за корпус колодки, кратко вам объясним, для начала возьмём саму заднюю колодку снятую с автомобиля (см. фото ниже), она состоит из двух частей из основной (Основной частью является корпус колодки, он указан красной стрелкой) и из той части которой колодка и тормозит, а называется эта часть накладка (Она указана синей стрелкой) и когда она изнашивается тормоза становятся очень плохими и как уже говорилось ранее, металл (Имеется ввиду корпус самой колодки) начинает тереться об металл и получается этот самый неприятный звук при торможении!

Меняем задние колодки

Замена задних тормозных колодок Лады Калины – операция сложная, и хорошо, что выполнять её рекомендуют каждые 60 000 км (4-е плановое ТО). Принцип действия барабанных тормозов объяснить легко: есть цилиндр, установленный под барабаном, и два поршня, которые давят на колодки. А вот на практике разбирать механизм барабана оказывается сложнее, чем менять колодки дисковых тормозов.


Действия по замене колодок барабанных тормозов, ВАЗ-2192/2194

Прежде всего, потребуется зафиксировать кузов автомобиля на опорной стойке, и только затем можно будет снять заднее колесо. Дальше, последовательность действий выглядит так:

  1. Рукоять «ручника» опускают вниз до упора;
  2. Ключом на 7 (накидным с шестигранной головкой) отворачивают две шпильки, удерживающие барабан;
  3. Тормозной барабан нужно снять: корпус поворачивают, слегка ударяя молотком через брусок в направлении «на себя»;

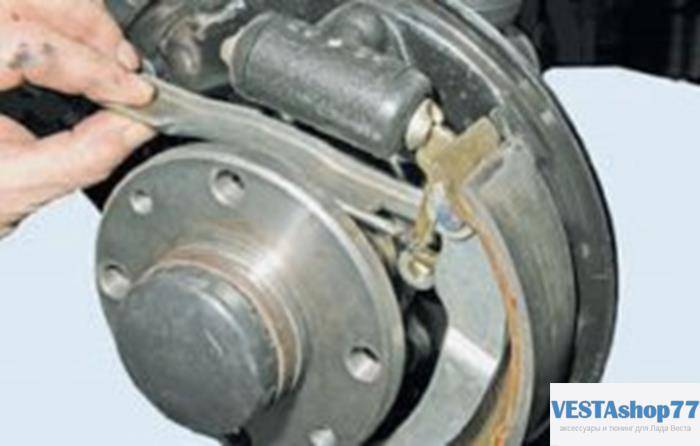

  4. Снимают верхнюю и нижнюю стяжную пружину, упоры колодок выводят из прорезей поршней;
  5. От каждой из колодок отсоединяют короткие направляющие пружины (всего их будет две);
  6. Колодку, расположенную ближе к передней стороне кузова, демонтируют. Затем, вынимают распорную планку;
  7. Вторая колодка демонтируется вместе с рычажком стояночного тормоза.

В завершении, колодку и рычажок «ручника» потребуется разъединить (просто удалите крепёжный шплинт). Монтаж производится в обратном порядке. Чтобы быстро закрепить направляющую пружину, в её проушину вставляют провод и тянут его на себя.


Монтаж тормозных колодок в барабаны, ВАЗ-2192/2194

На фото, размещённых в этой главе, показаны детали с заводским номером 3502090-01 («Стандарт»). В более дорогих комплектациях используются колодки 3502090-10, которые имеют прорезь для датчика ABS.

Рассматривая, как проводить замену салонного фильтра, мы перечисляли изготовителей деталей и различия в обозначениях. В данном случае, детали обозначаются одинаково: 3502090-01 либо 10 (задние колодки). Что касается передних колодок, вариантов будет несколько:

  • 1118-3501080-00 – изготовителем является АвтоВАЗ;
  • 1118-3501080-05 – выпускает ОАО «ТИИР»;
  • 1118-3501080-15 – то же, что «05», но с противоскрипной пластиной;
  • 2192-3501080-19 – то же, что «05», но с противошумным комплексом.

Не ошибитесь с выбором! В крайнем случае, можно обратиться к специалистам, но желательно не к таким, как показано здесь.

  • https://ladaservice.info/lada-kalina/hodovaya-chast-lada-kalina/zamena-zadnih-tormoznyh-kolodok-na-lada-kalina/
  • https://korean-car.ru/zadnie-tormoznye-kolodki-na-lada-kalina-artikuly-zamena/
  • https://carfrance.ru/kak-zamenit-zadnie-tormoznye-kolodki-na-lada-kalina-svoimi-rukami/
  • https://ladakalina.club/service/menyaem-zadnie-i-perednie-tormoznyie-kolodki-na-kaline-2-samostoyatelno

Как заменить тормозные колодки на Ладе Калине

Тормозные колодки являются наиболее уязвимым элементом тормозной системы Лады Калины

Чтобы автомобиль исправно функционировал, важно поддерживать работоспособность колодок и своевременно выполнять их замену. Подготовив необходимый инструмент и ознакомившись с инструкцией, установить новые задние и передние колодки возможно самостоятельно

Причины замены тормозных колодок на Ладе Калине

Основные причины замены колодок — естественный износ и преждевременная поломка. Управлять автомобилем со стёртыми или неисправными колодками не допускается, так как это может привести к аварии из-за снижения эффективности торможения

Чтобы выполнить замену колодок вовремя, необходимо обращать внимание на такие симптомы поломки, как увеличение тормозного пути и посторонние звуки при остановке автомобиля (колодки на ВАЗ гремят, шкребут, свистят)

К износу тормозных колодок может привести некачественный состав фрикционных накладок, неисправность рабочих тормозных цилиндров и частое аварийное торможение. Конкретный срок службы колодок зависит от ряда факторов, но по рекомендации автопроизводителей, менять их следует после каждых 10–15 тысяч км пробега.

Менять колодки нужно в паре, даже если истёрлась лишь одна из них

Перечень инструментов

Для замены тормозных колодок своими руками на автомобиле Лада Калина потребуется следующий комплект инструментов:

  • домкрат;
  • отвёртка прямошлицевая;
  • пассатижи;
  • струбцина;
  • ключ рожковый на 17;
  • ключ торцевой на 13;
  • вороток с головкой на 7;
  • противооткатные упоры.

Как заменить задние

Чтобы не допустить ошибок при установке новых задних колодок на Ладу Калину, следует пошагово выполнить ряд действий.

  1. Переключите коробку передач на первую скорость, положите под передние колёса упоры и домкратом поднимите заднюю часть машины.

Иногда для надёжности под кузов ставят дополнительные упоры

Снятое колесо для страховки можно положить под кузов

Используйте деревянную проставку при работе с металлическим молотком, чтобы не повредить барабан. Лучше для этого подходит киянка

Лучше, если руки будут защищены перчатками

Отводите колодку в сторону, пока пластина не выпадет

Будьте внимательны с пружинами: новые в комплекте для замены не идут!

Как можно поменять: пример на видео

Меняем передние своими руками

Для установки новых передних колодок необходимо руководствоваться следующей инструкцией.

  1. Слегка открутите фиксаторы на колесе, где необходимо выполнить замену. После этого поставьте машину на ручной тормоз, положите под колёса упоры и домкратом поднимите переднюю часть.

Не у всех есть в наличии такой надёжный домкрат, поэтому используйте для подстраховки упоры и снятые во время замены передние колёса

Для удобства демонтажа выкрутите руль в сторону

Отвёртку желательно использовать длинную и толстую

Если не вдавить поршень в суппорт, новые колодки не встанут на место

Видео о том, как заменить и собрать передние колодки

Особенности замены на автомобиле с АБС (ABS)

При установке колодок на Ладу Калину с установленной антиблокировочной системой торможения (ABS) важно учитывать несколько нюансов

  • Прежде чем начать замену, потребуется окрутить датчик ABS, чтобы не повредить его в ходе демонтажа старых колодок. Датчик закреплён на одном винте, который можно открутить только при помощи глубокой звёздочки-головки Е8.
  • Снимая тормозной барабан с крепления, следует проявить аккуратность, так как под ним расположен встроенный диск датчика ABS. Повреждение диска может привести к неисправности системы торможения.

Распространённые проблемы

В ходе работы можно столкнуться с проблемами, которые будут препятствовать замене колодок. Если при снятии барабана он будет надёжно держаться на месте, можно побрызгать вокруг места его размещения средством WD-40 и выждать сколько необходим времени (обычно через 10–15 минут), затем приступить к демонтажу. Также аэрозоль пригодится для лёгкого снятия колодки с места фиксации. В случае когда не получается установить новую колодку, нужно глубже утопить поршень в цилиндр, пока крепление не будет ослаблено.

Своевременно установив новые колодки на Ладу Калину, вы сможете продлить срок службы тормозной системы. Исправно функционирующие тормоза помогут предотвратить опасные ситуации на дороге и сделают управление автомобилем предельно комфортным.

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать

Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

  • Уплотнение тормозного цилиндра;
  • Пыльник тормозного поршня;
  • Пыльники направляющих;
  • Уплотнения направляющих;
  • Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.
