Замена задних колодок Форд Фокус 2 с дисковыми и барабанными тормозами

Снятие передних тормозных колодок

Поддомкрачиваем автомобиль и снимаем колесо. Перед нами изношенный тормозной диск и тормозные колодки не первой свежести.

Отвёрткой поддеваем пластиковую заглушку, которая закрывает направляющие суппорта. То же самое делаем с нижней заглушкой. Тут стоит отметить, что если диск снимать не требуется, а просто необходимо поменять колодки, то достаточно снять заглушку и открутить нижнюю направляющую суппорта. Но так как у сна замена диска снимаем обе заглушки.

Небольшой монтировкой утапливаем тормозной поршень максимально в суппорт. Лучше цеплять за колодку, её всё равно выкидывать, а поршень ещё послужит.

Берём шестигранник 7 мм и откручиваем направляющую суппорта которая находится под заглушкой, которую мы сняли ранее.

Далее, необходимо снять пружину. Её нужно поддеть отвёрткой и вытащить пассатижами. Она снимается достаточно легко.

После этого подвижную часть суппорта вместе с колодками можно легко снять и надёжно закрепить проволокой. Чтобы освободить тормозной диск необходимо открутить неподвижную часть суппорта. Она прикручена двумя болтами. Открутить её можно головкой на 15 мм.

Режимы работы тормозов

Тормозящая колодка состоит из двух разнородных веществ, плотно спрессованных друг с другом. Ее основой является стальная пластина, к которой надежно приварен рабочий материал.

Он изготовлен из асбестовых компонентов, которые хорошо работают в условиях повышенного трения, постоянно испытывая тяжелые неблагоприятные нагрузки.

Кроме трения, на колодки воздействуют резкие ударные, механические нагрузки при нажатии водителем педали тормоза.

В зоне их действия постоянно вылетают камни, грязь, пыль. На тормозные элементы разрушительно воздействует дождевая вода.

Резкие температурные скачки, дорожные реагенты приводят в совокупности к тому, что асбестовая поверхность покрывается трещинами, сколами, задирами.

Рабочий слой колодок становится все меньше и меньше. В итоге, при нажатии на тормозную педаль, машина начинает тормозить с меньшей эффективностью. Существует множество факторов, влияющих на динамику торможения.

Среди них есть объективные показатели, такие, как естественный износ, трение, а также субъективные условия эксплуатации транспортного средства:

Стиль вождения автомашины.

Плавная, неспешная езда сохраняет тормозные колодки. Агрессивный стиль движения резкими рывками с места и быстрым замедлением создает увеличенные нагрузки, приближая износ тормозов.

Режимы движения.

Городская эксплуатация, езда по горной местности заставляют чаще тормозить. Даже при самом аккуратном торможении неумолимо сокращается период службы колодок.

Объем загрузки машины.

Загруженный до отказа багажник автомобиля увеличивает усилие торможения из-за перераспределения нагрузки на его заднюю ось. Задние колодки будут изнашиваться интенсивнее передних.

Конструкция коробки перемены передач.

С учетом всех равнозначных факторов, на машинах с автоматикой тормоза работают более нагружено. Это вызвано более частым нажатием педали тормоза.

Неполадки тормозов.

Заклинивший рабочий цилиндр, закисающие направляющие суппорта, поврежденный диск тормозов непременно приведут к неравномерному износу тормозных колодок и, как следствие, потребуется их досрочная замена.

Состав накладок для торможения.

Дешевые, от неизвестных изготовителей, некачественные накладки, изготовленные с недолговечных материалов, имеют сниженный ресурс эксплуатации.

При работе в тяжелых условиях они неравномерно изнашиваются, оставляя механические отложения, опасные отходы, ухудшающие функционирование тормозов в целом.

Замена колодок на передней оси

Замена фронтальных тормозных колодок – дело достаточно обычное, хоть и просит некоторых умений и познаний. Чтобы это сделать на Форд Фокус 3, для вас придется снять колесо и следовать представленному ниже методу:

  1. Ставим отвертку на внутреннюю часть диска и давим в сторону суппорта. Это дозволит расслабить внутреннюю часть колодок.
  2. Засовываем поршень в суппорт. Делать это необходимо аккуратненько, вставив отвертку меж колодкой и цилиндром, но принципиально не поломать поршень и даже не надорвать пыльник. Его движение является плавным.
  3. Демонтируем стяжку с суппорта, используя отвертку.
  4. Снимаем пыльники с задней части суппорта, которые нередко применяются для защиты и размещаются около фиксаторов пальцев. Выворачиваем их посредством ключа на 7, а в окончании снимаем суппорт.
  5. Чистим и промываем посадочное место фронтальных колодок, чтоб у него не произошло грязищи или сажи. Это нужно для обеспечения свободного хода новых деталей.
  6. Дожимаем поршень и устанавливаем новые колодки, делая что остается сделать нашему клиенту в оборотном порядке.

Замена задних тормозных дисков форд фокус 2.

Более того, есть вариант смазать резьбу просто. Это дозволит упростить работы в ближайшее время. Вот и финал, для тормозных фронтальных колодок на FordFocus 3 Замена на этом деле завершается. Перебегаем к задним колодкам.

Порядок замены задних колодок на дисковых тормозах

Для начала разберемся, как поменять задние колодки на дисковых тормозах Форд Фокус 2.

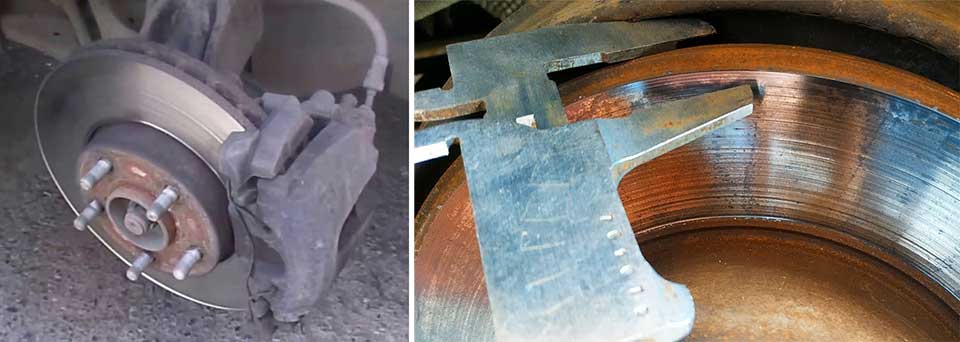

Допустимая толщина дисков для замены

Норма износа тормозного диска указывается каждым производителем отдельно. Она зависит от мощности мотора, размера и типа тормозов. Допустимым считается износ, который не превышает 1-1,5 мм. Если толщина уменьшилась на 2-2,5 мм, это считается предельным параметром.

Какие ставить?

На дисковые тормоза Форд Фокус 2 устанавливаются колодки двух типоразмеров (по длине*ширине*толщине):

  • Вариант №1 — 123,2х51,9х16,7 мм.
  • Вариант №2 — 95,2х43,2х16 мм.

Для первого варианта подходят следующие тормозные колодки:

  1. Ford — 1360254 (комфорт) или 1809259 (эконом).
  2. Sangsin — SP 2091.
  3. Ate — 13046071952.

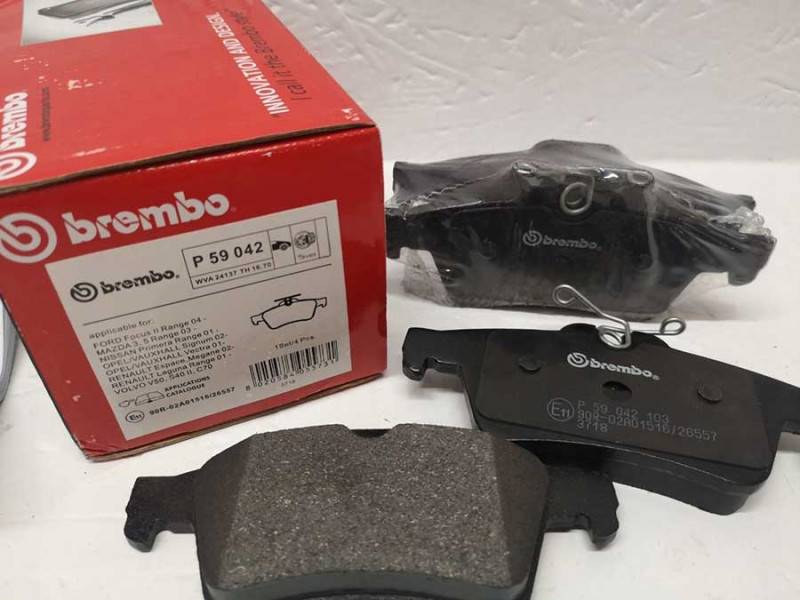

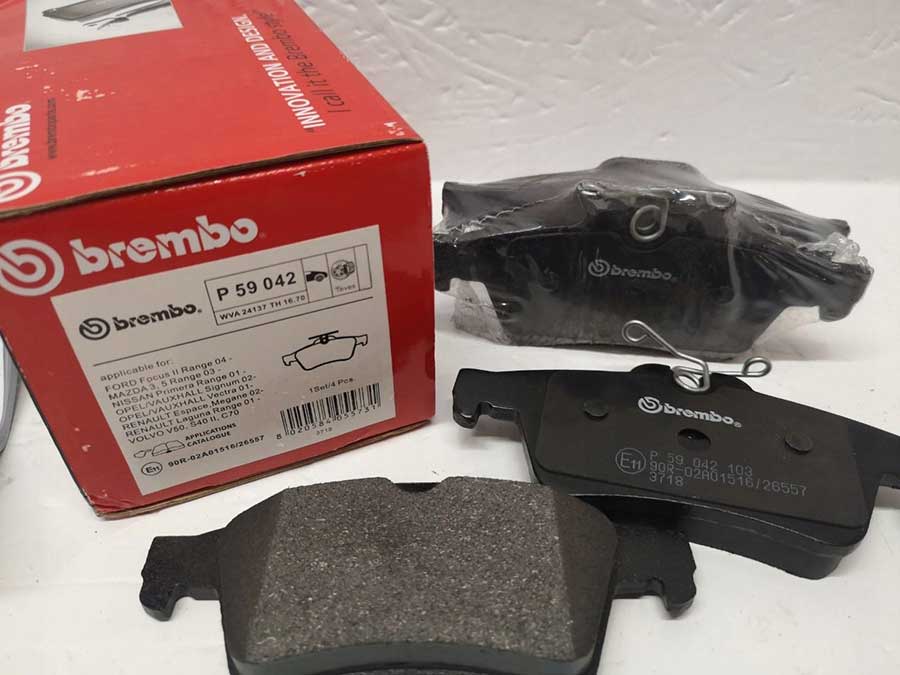

  4. Brembo — Р 59042.

Для второго:

  1. Ford — 1756395.

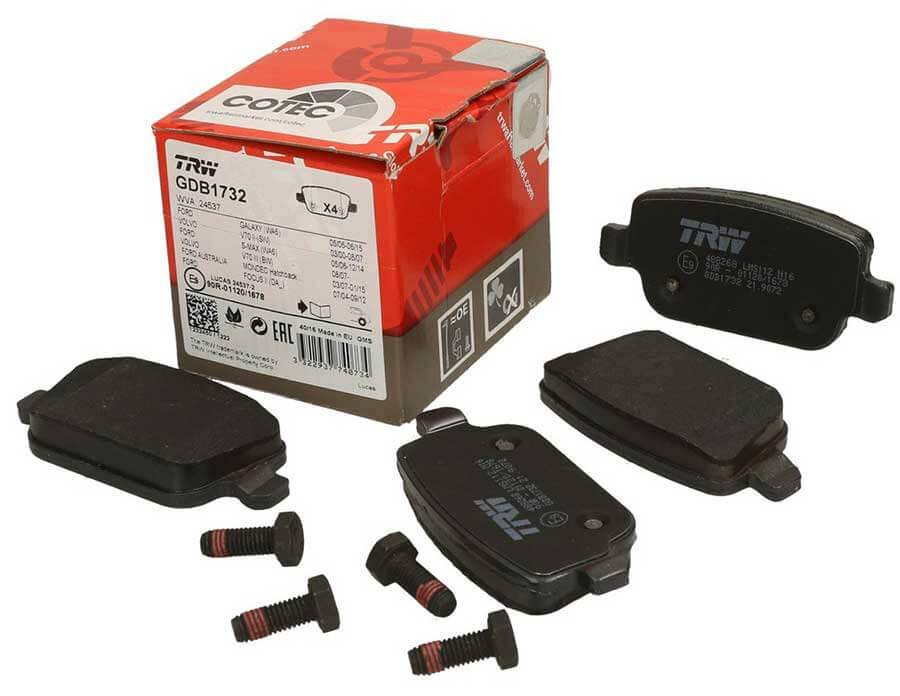

  2. TRW — GDB1732.
  3. Ate — 13046027232.
  4. Brembo — Р 24075.

Выше приведены задние колодки, которые чаще всего устанавливаются на дисковые тормоза Форд Фокус 2.

Из других производителей можно отдать предпочтение Textar, ABS, Remsa, Bosch и другим брендам. Лучшие отзывы получают задние колодки ATE, отличающиеся мягкостью и высоким качеством, а TRW выделяются отменным торможением в любую погоду.

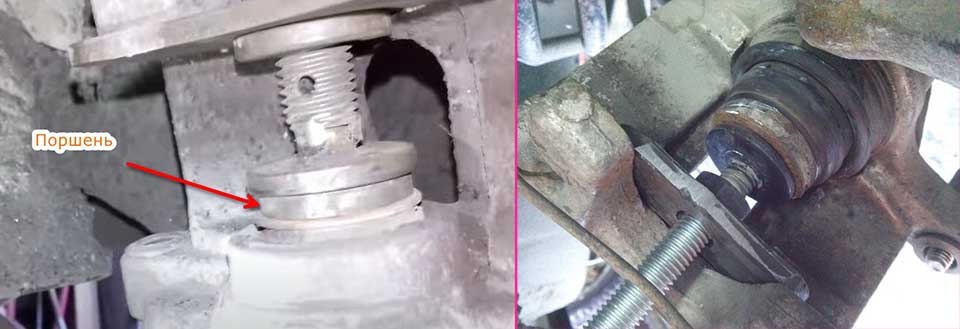

Делаем приспособление для вдавливания поршня

Для корректного снятия задних колодок дисковых тормозов необходимо давить на поршень и одновременно вкручивать его по часовой стрелке. Сделать это без специального приспособления сложно.

Выполните следующее:

  1. Подготовьте металлически диск диаметром в 45-50 мм и просверлите в нем два отверстия диаметром 6 мм на расстоянии 19 мм друг от друга (можно без отверстий, но так надежней).
  2. К нему приварите два штыря диаметром 6 мм, расположенные на том же расстоянии — 19 мм.
  3. Высота штыря должна быть от 4 до 5 мм.
  4. К платформе приваривается болт, к которому с другой стороны крепится металлическая площадка для удобного надавливания.

С помощью такого инструмента можно одновременно давить на поршни и прокручивать механизм.

Если описанный выше способ показался вам сложным, то можно пойти другим путем:

  1. Взять металлическую пластину длиной 10 – 15 см, шириной 22 мм и толщиной 2 — 4 мм.
  2. С помощью наждака проточить в ней с торца углубление 4 мм шириной в 15 мм. Получится что-то похожее на широкую вилку с двумя зубцами.
  3. Эту «вилку» вставляем в углубления в поршне и проворачивая по ходу часовой стрелке утапливаем последний. Не забудьте выкрутить крышку тормозного бачка.

Готовим инструмент

Для выполнения работ необходимо подготовить комплект инструмента.

В него входит:

  • баллонный ключ;

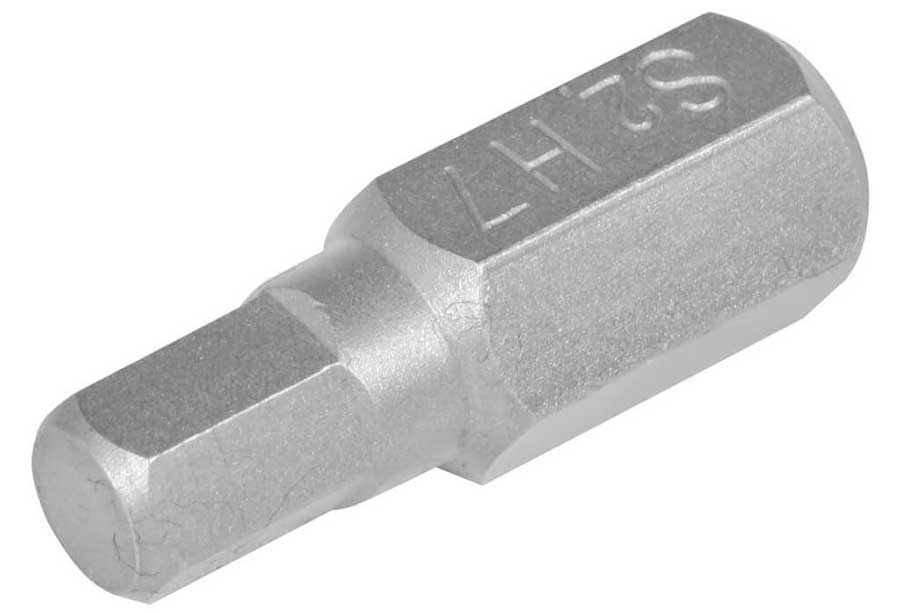

  • шестигранник на 7 мм;
  • специальное устройство для надавливания на поршни (описывалось выше);
  • отвертка с плоским «жалом».

Порядок замены

Для успешной замены задних дисковых колодок необходимо четко следовать приведенной ниже инструкции.

Алгоритм действий:

  1. Вывесите заднее колесо, демонтируйте его и подставьте на опору.
  2. С помощью отвертки освободите пружинный фиксатор внешней колодки и демонтируйте его.
  3. Снимите крышки защитных втулок (заглушки) двух направляющих пальцев.
  4. С помощью шестигранника на «семь» выкрутите нижний направляющий палец и достаньте изделие.
  5. По аналогичному алгоритму выкрутите и достаньте второй палец из верхней части.
  6. Отведите суппорт в сторону, а после достаньте внутреннюю / внешнюю колодку. На этом этапе может потребоваться усилие. Если устройство вообще не хочет двигаться, постучите молотком через «мягкую» выколотку. Учтите, что внутренний девайс комплектуется устройством с пружиной. Также сами диски могут быть изношены – углубления в них на 1 – 1.5 мм могут затруднить демонтаж суппорта (отвертка в помощь).
  7. Обработайте механизм смазкой для суппортов.
  8. Вдавите поршень внутрь с помощью специального инструмента, подготовленного по описанной выше схеме. Если его нет, то используйте подручные инструменты (смотрите фото ниже).
  9. После надавливания вращайте устройство по ходу движения стрелки часов. При правильном выполнении работы поршень будет утапливаться и вкручиваться в цилиндр одновременно.

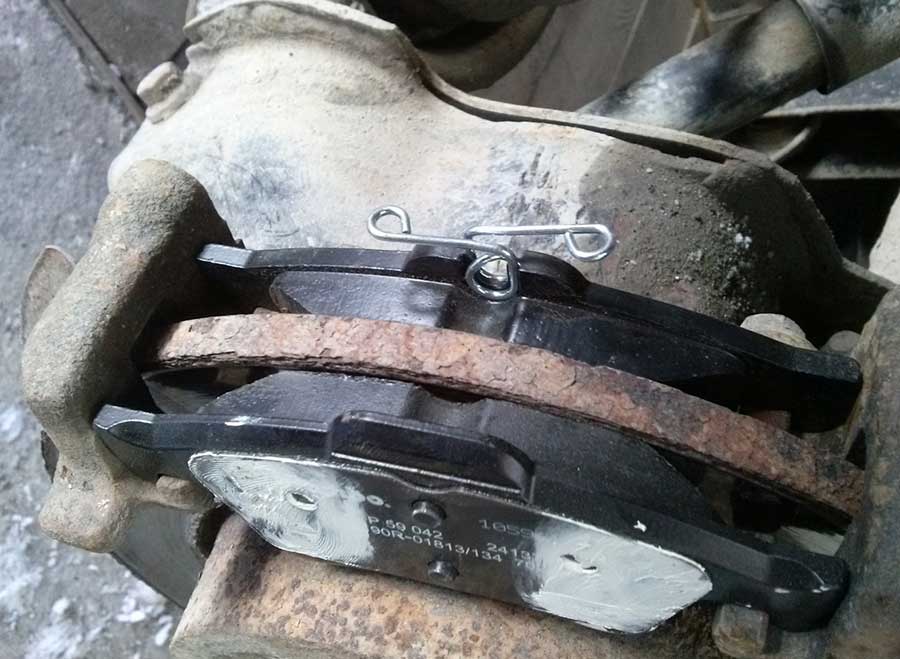

  10. Установите новые тормозные колодки сначала на одно, потом на второе колесо.

На завершающем этапе несколько раз выжмите тормоз для установки правильных зазоров между колодками и дисками.

Задние барабанные тормоза. (Р)

Пробежал мой русфокус аж целых 80т.км. уже

. За это время я ни разу не пытался ничего сделать с задними барабанными тормозами в плане замены изнашиваемых комплектующих или ремонта .

У меня достаточно плохо с теорией автомеханики

с точки зрения барабанных тормозов, посему вопрос: Нужно ли менять какие-либо части задних барабанных тормозов и каким образом это делается? Возможно ли осуществить эту операцию путем привлечения к ней слесарей из непрофильного неродного сервиса?

Благодарю

Информация для ff1 1998-2005 года выпуска: Тормозные барабаны Ford: барабан в сборе с подшипником 4886779 (1 шт.) Внимание! Не оригинальные барабаны продаются без подшипников ступиц. Подшипник ступицы Ford: 1201568. Рекомендована замена парами, т.к

одинаковое торможение разными колесами на одной оси — важное условие безопасного торможения

Рекомендована замена парами, т.к

одинаковое торможение разными колесами на одной оси — важное условие безопасного торможения

Если Вас не устраивает эффективность задних барабанных тормозов или Вы устали бороться со скрипом, то Вам сюда: Задние дисковые тормоза: установка, эксплуатация.

На старой Шкоде , да вроде и на Фокусе интервал замены задних тормозных колодок -120тыщ Это усредненные данные, но если у тебя ничаго не свистит и не пищит — спокойно катайся дальше.

И так для всех. И для советчикв и для офицалов и для неофициалов. Порядок «залаза»(по фордовким документам) в барабаны таков. С внутреннй сторны крепления ступицы колеса открычиваются 4 болта крепления ступицы. При этом сниматся и барабан и ступица. Колодки остаются на колесновм шите.

Мнократно наблюдется неверное снятие тормозных барабанов, путем откручивания центральной гайки и снятия барабана со ступицы. Такой способ ремонта чреват попаданием тормозной пыли в подшипник ступицы с последующим выходом его из строя, кроме того при обратной сборке строго нормирован момент затяжки гайки.

Ослабьте механизм натяжения колодок т.е. на ведомой колодке эксцентрик вниз и незабудьте опусьтить рычаг ручника вниз .

Замена Задних Барабанных Тормозов Форд Фокус 2 ~ SIS26.RU

Форд Фокус Фан

Подмена задних тормозных колодок Форд Фокус 2. Сцепление форд фокус 2 (ford focus ii) спец цены. Замена сайлентблоков форд фокус 2. Видео

Тормозные системы форд находятся на неплохом счету. Замена лампы стопа форд фокус 3 задний фонарь форд фокус 3 2012 года (седан). Фонарь понадобится снять, для замены задних ламп. Но поставив барабаны на заднюю подвеску 2 -ки Русские собиратели пошатнули их. Поменять задние тормозные накладки труднее, чем передние…

Замена колодок фф2

Как поменять задние колодки форд фокус 2.

Подмена колодок 2 -ки при правильном подходе отнимет у вас не достаточно времени. Подмены колодок выполняются на 2-ой модели форд фокус в среднем через 150-200 тыс км. На данный момент мы покажем как самому поменять задние тормозные колодки на форде, но, до того как начать, желаю напомнить какие конкретно тормозные колодки для 2 -ки для вас нужно приобрести.

Почему? Отвечу — колодок 2 -ки два вида: для барабанных тормозов и дисковых, как различить дисковые и барабанные тормоза ? Необходимо всего только поглядеть — стоят у вашего фокус 2 на задней подвеске барабаны либо дисковые (супортные) тормоза.

Как верно собрать колодки на форд 2

Вот так смотрится барабан 2 -ки, а означает ваши тормозные колодки должны быть формы полумесяца. Замена задних барабанных тормозов стали у меня форд фокус 2004г я. В этой статье мы разберем такие вопросы, как: замена антифриза форд фокус 2, течь антифриза, сколько литров заливать, как слить. Для дисковых тормозов употребляются такие же колодки (накладки), как и фронтальные.Сначала расслабим трос ручника форд фокус. Форд фокус 2 не открывается багажник: как открыть. Виды тюнинга передних фар и задних фонарей на автомобиле форд фокус 2 (3) своими руками: установка «ангельских глазок» и «ресничек» на ford focus. На форд фокус 2 замена антифриза на форд фокус 2 в охладительной системе. Делается это в салоне; необходимо снять кожух ручника фокус 2, а под ним находится шпилька с гайкой 13 мм, раскрутите ее до конца.

Кожух ручника форд фокус 2, как ослабить либо натянуть ручник

Как поменять задние тормозные колодки Форд Фокус 2

Мата нет В этом видео я показал как можно просто поменять задние тормозные колодки на фокусе 2.Вариантов.

Проверка задних тормозов Форд Фокус

Проверка и обслуживание задних барабанов Форд Фокус 2. Азбука Форд 5 серия, часть 2. ? Первая часть по замене.

Гайка регулировки ручника Форд Фокус

Далее, разберемся как самому снять барабан форд фокус 2. В первую очередь ослабим трос ручника. После чего, молотком простучим возле каждой шпильки (при этом не задевая шпильку), пока он не начнет смещаться. Далее, поддевая монтировками с обеих сторон поочередно.

Как заменить задние колодки на форде

Снимаем зажимы Вот барабан снят, здесь вот что мы снимем: показываю отверткой крепежные вставки, проворачиваем их верх или вниз, чтобы удобно было и, прижав отверткой, вытаскиваем, дальше снимем нижнею пружину.

Как правильно собрать колодки на форд 2

Дальше осталось отсоединить трос ручника.

Так выглядит «тормозная система» форд фокус 2. Форд фокус 2 :: акустика в передних дверях | ch’. Замена задних тормозов вы знаете как заменить задние тормозные колодки форд фокус 2. Две колодки, скрепленные сверху пружиной и резьбовой регулировочной распоркой. Снижу колодки также стянуты малой пружиной.

Отсоединить трос ручника

И снизу видно трос ручника, его тоже нужно снять, по пазу тянете на себя до круглого гнезда и он ваших руках, и так же собираете первым ставите трос ручника на место (как показано на верху). Для новых тормозных колодок (при ослабленном ручнике) нужно выставить новое расстояние до барабана. В наших автосервисах можно оперативно и недорого произвести замену передних и задних стоек форд фокус 3. Замена заднего амортизатора форд https: замена задних стоек стоек стабилизатора,. Для того, чтобы его можно было одеть, но и чтобы колодки не слишком далеко оказались от внутренней поверхности барабана. Делается это той же регулировочной распоркой.

Ставим колодки в обратном последовательности

Устанавливаются колодки форд фокус (фото выше) сняв нижнюю пружину и установив их верхние кулачки на цилиндрик, а потом стягиваете колодки внизу и застегиваете пружину.

Ставим барабан задний на место

Застегиваем держатели по бокам и подсоединяем трос ручника. После чего устанавливаете барабан на место и ставите колесо. Замена задних тормозных колодок форд фокус 2. Открутить и снять колесо. Вытащить пружину на заднем суппорте. Замена задних тормозных колодок на форд фокус 2. Замена закончена.

Источник

Замена передних колодок на Ford Focus 2

Замена передних колодок производится согласно инструкции.

Вывернуть колесо в сторону.

Вывернутое колесо

Поддомкратить машину и открутить колесо.

Вид после снятия колеса

Отогнуть суппорт.

Отведение суппорта

Вдавить тормозной поршень.

Утапливание поршня

Вытащить стопорную пружину.

Изъятие стопорной пружины

Вынуть 2 заглушки.

Заглушка

Открутить направляющие.

Выкручивание направляющей

Снять скобу суппорта.

Разъединение суппорта

Вытащить колодку из поршня.

Изъятие колодки

Смазать направляющую.

Направляющая

  • Установить новые колодки.
  • Собрать все в порядке обратном разборке.

Когда необходимо менять ступичные подшипники Форд Фокус 2

Запасные части при езде по плохим дорогам и длительной эксплуатации периодически изнашиваются, однако особой нагрузке подвержена подвеска (задняя, передняя) и колеса. Замена ступичного подшипника Focus 2 требуется, когда при движении авто в районе колес возникает гул, причем даже на низкой скорости. Этот дефект указывает на износ деталей.

Подшипник ступицы в автомобилях Focus 2 устанавливается на передних и на задних колесах. Срок службы детали при нормальной эксплуатации в среднем составляет 60 000-80 000 км. Первый признак неисправности подшипника – гул во время движения авто, по мере увеличения скорости возрастает и громкость гула. При снижении скорости он уменьшается, а при остановке авто пропадает совсем.

Самостоятельно проверить неисправность ПС не сложно, для этого нужно:

  • Вывесить колесо (при помощи домкрата) и прокрутить несколько раз.
  • Покачать колесо вверх-вниз и из стороны в сторону.

При такой проверке не должно возникать никаких шумов, допускается только небольшой люфт. Неисправный ПС во время движения машины шумит равномерно (это не зависит от того, едет авто по прямой дороге либо входит в поворот).

Преждевременный выход из строя ПС может возникнуть по причине:

  • Недостаточного количество смазки в ПС.
  • Установлены неоригинальные запчасти сомнительного качества.
  • В ступицу попала вода.
  • Машина эксплуатируется при высоких нагрузках.
  • Нарушена технология установки детали (переднюю ступицу плохо запрессовали).
  • ПС загудел после сильного удара в область колеса.

Ездить с неисправными подшипниками не рекомендуется, их нужно менять сразу после появления характерного шума. Если машину с такой неисправностью эксплуатировать, подшипник может заклинить во время езды. Это значит, что колесо перестанет крутиться. Такая ситуация чрезвычайно опасна, поскольку существует вероятность создания аварийной ситуации.

Важно! Если замечен гул с одной стороны, стоит обратить внимание и на другую, поскольку чаще всего износ происходит с двух сторон (равномерно)

Проверка задних тормозов Форд Фокус

Проверка и обслуживание задних барабанов Форд Фокус 2

. Азбука Форд 5 серия, часть2 . ? Первая часть позамене .

Гайка регулировки фокуса Ford Focus

Затем мы выясним, как удалить барабан Ford Focus 2. Сначала ослабьте кабель ручного тормоза. После этого с помощью молотка рядом с каждой шпилькой (при этом не касаясь шпильки), пока она не начнет смещаться. Далее, подевая монтирует с обеих сторон попеременно.

Как заменить задние колодки на Ford

Удалите клипы. Здесь удаляется барабан, вот что мы удалим: я показываю отверткой крепежные вставки, поворачиваю их вверх или вниз, так что это удобно и, с помощью отвертки, вытащить его, затем мы удаляем нижнюю пружину.

Как правильно собрать колодки для Ford 2

Затем отсоедините ручной тормоз.

Так выглядит «тормозная система» Ford Focus 2. Две прокладки, закрепленные сверху пружинной и резьбовой регулировочной стойкой. Я также уменьшу подушки маленькой пружиной.

Отсоединить кабель ручного тормоза

И снизу вы можете увидеть кабель ручного тормоза, его тоже нужно удалить, в паз тянуть себя к круглому гнезду, и это ваши руки, и просто собрать первый положить веревку бар на месте (как показано на вершина). Для новых тормозных колодок (с ослабленной ручкой) вам необходимо установить новое расстояние до барабана. Для того чтобы его можно было носить, но также и так, чтобы подушки находились не слишком далеко от внутренней поверхности барабана. Это делается с помощью той же регулировочной стойки.

Поместите колодки в обратном порядке

Закрепите подушки Ford Focus (фото выше), сняв нижнюю пружину и разместив верхние кулачки на цилиндре, а затем вытащите подушки вниз и закрепите пружину.

Верните барабан на место

Мы крепим держатели по бокам и соединяем кабель ручного рычага. Затем установите барабан на место и поместите колесо. Замена завершена.

Замена барабанных колодок Форд фокус 2, фокус 1, фьюжн

замерить толщину полностью изношенной накладки тормозной колодки с достаточной степенью точности затруднительно. Поэтому измерьте общую толщину колодки и из полученного значения вычтите толщину основания колодки (2,0 мм).

Заменяйте колодки в следующих случаях:

—    толщина фрикционных накладок меньше допустимого значения;

—    поверхность накладок замаслена;

—    фрикционная накладка непрочно соединена с основанием;

—    на накладках глубокие борозды и сколы.

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.

Вам потребуются: ключ для гаек колес, пассатижи с тонкими губками, отвертка с плоским лезвием, раздвижные пассатижи с фиксацией.

1.    Включите первую передачу и установите упоры под передние колеса.

2.    Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3.    Снимите колесо и установите автомобиль на опору.

4.    Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

6. Поверните вверх..

7. …и снимите прижимные скобы обеих тормозных колодок, потянув их на себя.

8. Если снимаете изношенные тормозные колодки для замены новыми, предварительно установите регулятор зазоров в исходное положение, для чего отожмите вверх отверткой пружинный упор храпового механизма регулятора…

9.    …и, удерживая упор, заверните пассатижами зубчатую гайку регулятора до упора, вращая ее по часовой стрелке.

11.    Немного отведите назад заднюю колодку и снимите распорную планку в сборе с регулятором зазора.

12.    Переместите тормозные колодки вниз, снимая их с нижнего упора на щите тормоза, чтобы ослабить натяжение нижней стяжной пружины, снимите пружину и переднюю колодку

При работе пассатижами и отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин

14.    …отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.

Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распор-ной пружиной и из гидросистемы вытечет тормозная жидкость.

При снятых колодках не нажимайте на педаль тормоза, так как из рабочего цилиндра будут вытолкнуты поршни и из гидросистемы вытечет тормозная жидкость.

15.    Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.6). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

При каждой разборке тормозного механизма заменяйте прижимные скобы новыми.

Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.

Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма — не перепутайте их!

Передняя 8 и задняя 1 колодки заднего тормозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза, а фрикционная накладка передней колодки короче, но толще, чем задняя колодка). Помимо этого задние тормозные колодки различаются как левые и правые.

17.    Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

19.    Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.

20.    Установите на место колесо. Проверьте легкость его вращения.

21.    Аналогично замените тормозные колодки тормозного механизма другого колеса.

22.    После установки тормозных колодок отрегулируйте стояночную тормозную систему

Замена тормозных колодок тормозного механизма заднего колеса Ford Focus 2 2005-2008

Минимально допустимая толщина фрикционных накладок тормозных колодок тормозного механизма заднего колеса составляет 1,0 мм.

Измерить толщину полностью изношенной накладки тормозной колодки с достаточной степенью точности затруднительно. Поэтому измерьте общую толщину колодки и из полученного значения вычтите толщину основания колодки (2,0 мм).

Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок меньше допустимого значения;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки имеют глубокие борозды и сколы.

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.

Вам потребуются: ключ для гаек колес, пассатижи с тонкими губками, отвертка с плоским лезвием, раздвижные пассатижи с фиксацией.

1. Включите первую передачу и установите упоры под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо (см. «Замена колеса») и установите автомобиль на опору.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

6. Поверните вверх…

7. …и снимите прижимные скобы обеих тормозных колодок, потянув их на себя.

Доступ к стойкам прижимных скоб с обратной стороны щита тормоза затруднен. Поэтому проследите, чтобы стойки не сместились вглубь отверстий в щите, и не снимайте стойки без крайней необходимости.

8. Если снимаете изношенные тормозные колодки для замены новыми, предварительно установите регулятор зазоров в исходное положение, для чего отожмите вверх отверткой пружинный упор храпового механизма регулятора…

9. …и, удерживая упор, заверните пассатижами зубчатую гайку регулятора до упора, вращая ее по часовой стрелке.

10. Поддев отверткой, отцепите пассатижами от задней колодки отогнутый конец верхней стяжной пружины, отцепите ее второй конец от передней колодки и снимите пружину.

При работе пассатижами и отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

11. Немного отведите назад заднюю колодку и снимите распорную планку в сборе с регулятором зазора.

12. Переместите тормозные колодки вниз, снимая их с нижнего упора на щите тормоза, чтобы ослабить натяжение нижней стяжной пружины, снимите пружину и переднюю колодку.

13. Переместите назад наконечник удлинителя заднего троса в пазу разжимного рычага так, чтобы он совпал с прорезью в рычаге…

14. …отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.

Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

При снятых колодках не нажимайте на педаль тормоза, так как из рабочего цилиндра будут вытолкнуты поршни и из гидросистемы вытечет тормозная жидкость.

Рис. 9.5 . Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с правой стороны): 1 – задняя колодка тормозного механизма заднего колеса; 2 – прижимная скоба; 3 – разжимной рычаг стояночного тормоза; 4 – распорная планка с регулятором зазоров; 5 – верхняя стяжная пружина; 6 – рабочий цилиндр; 7 – удлинитель заднего троса привода стояночного тормоза; 8 – передняя колодка тормозного механизма заднего колеса; 9 – нижняя стяжная пружина

15. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.5). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

При каждой разборке тормозного механизма заменяйте прижимные скобы новыми.

Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
