Меняем тросик сцепления на ВАЗ-2112 своими руками: видео замены

Причины износа

Основная причина поломки данного элемента – длительное эксплуатирование автомобиля ВАЗ 2110 в плохих условиях. Например, машина застряла в сугробе, водителю приходится часто газовать, что сказывается на состоянии детали.

Отдельно следует сказать о правильности эксплуатирования машины. При резком старте на повышенных оборотах либо при регулярном передвижении, когда нога стоит на педали сцепления, из-за чего возникает пробуксовка – также является фактором износа.

Эксплуатационные причины не единственные. Износ тросика может произойти ранее положенного срока из-за следующих факторов:

  • монтаж тросика низкого качества;
  • проведение ремонтных работ с допущением множества ошибок;
  • игнорирование первых признаков, свидетельствующих о поломке.

Нужно учитывать каждый фактор, чтобы избежать непредвиденных повреждений и трат.

Лада 2110 Original Style › Бортжурнал › Замена троса сцепления Ваз 2110

8 способов легко и быстро выучить пдд Всем привет, на днях, заезжая вечером в гараж у меня лопнул трос сцепления, возле флажка коробки передач.Благо запчасти на ВАЗы есть везде и всегда.

Тема заезженная, все думаю, знают как его менять. Я постараюсь сделать упор на качественный фото отчет и проблемные моменты, может новичкам поможет.

1) Откручивает трос на коробке:

2) Откручивает маленький болтик на 10 на педальном узле:

Что бы отсоединить сам трос от педали, можно пойти двумя путями:— мучаться и пытаться это сделать снизу, с салона (но если ты высокий и крупный, туда попросту не подлезешь);— или же скинуть дворники, жабо, привод дворников и добраться до ревизионного лючка педали сцепления.

Я пошел вторым, более нормальным для меня способом.

3) Снимаем дворники, жабо:

4) Вдалеке виднеется крышка ревизионного лючка педали сцепления:

5) Но добраться до неё нереально, поэтому снимаем механизм привода дворников (трапецию)

, что довольно не просто, как это сделать и как вытянуть её, вот статья remont-vaz2110.ru/zamena-…pecii-stekloochistitelya/Она крепится двумя гайками сверху, и одним скрытым болтом снизу.Отстегиваем резиновое крепление расширительного бачка, и уводим его в сторону.И там будет эта третья точка (болт) крепления трапеции дворников (ссылка выше на статью).Сама трапеция:

6) Сама же крышка лючка педали сцепления, крепится двумя саморезами по бокам (фото с инета). Откручивать не удобно, наберитесь терпения:

7) Когда её сняли, снимаем стопорную пластинку, которая держит сам трос на педали:

9) Вытягиваем трос в салон, проверяем целостность уплотнителя отверстия в кузове:

10) Капаем масло в новый шланг:

11) Смазываем литолом/солидолом ушко троса, которым одевается на педаль, через пластиковую втулку:

12) Собираем все точно так же, как и разобрали.

Настраиваем натяжку троса сцепления на флажке коробки.Для начала так, что бы педаль сцепления стала в уровень с педалью тормоза.А потом уже регулируете гайки в разные стороны: сцепление будет включаться раньше, или позже.

Цена вопроса: 100 грн Пробег: 59000 км

Рассуждения об альтернативной регулировке

Прежде, как отрегулировать традиционным способом сцепление на ВАЗ 2110, порассуждаем о том, насколько он оправдан, и есть ли смысл применения альтернативного варианта. По отзывам многих владельцев «десяток», да и не только их, педаль управления муфтой стоит довольно высоко от пола. Неудобство, к которому большинство водителей привыкает, на самом деле весьма существенно.

Водитель устает во время поездки, ему все меньше и меньше хочется переключать передачи, каждый раз поднимая тяжелый ботинок. Это сказывается не только на скорости передвижения, но и на состоянии трансмиссии. Опытные шоферы уверяют: педаль сцепления в отпущенном состоянии должна стоять так, чтобы ее можно было бы выжать, не отрывая от пола пятку. Недаром на УАЗах и Газелях, где регулировка невозможна, бывалые водители подкладывают под коврик обрезок доски.

Классический порядок регулировки указывает данные, которые обеспечивают выключение муфты с большим запасом. В результате, выжимая полностью педаль, водитель заставляет подшипник прогибать диафрагменную пружину намного больше, чем это технически нужно. В итоге, она теряет свои характерные свойства, а в критические моменты попросту ломается

И неважно, что вы выбрали для замены фирменный комплект сцепления – законам физики подвластны все

Методика альтернативной настройки привода муфты

Опытные автолюбители предпочитают делать юстировку индивидуально для каждого комплекта деталей муфты. Мероприятие не требует наличия помощника и особых приспособлений:

  • Запустить мотор, выжать муфту и включить заднюю скорость. Практически на всех вазовских моделях она без синхронизатора, поэтому происходит полное разъединение дисков.
  • Медленно отпускать педаль и одновременно включать и выключать заднюю передачу.
  • Момент включения скорости проявляется вибрацией на ручке переключения. Если настройка делалась по официальной заводской инструкции, то начало включения будет соответствовать расстоянию педали от пола 75-100 мм.
  • Установить такую длину троса, чтобы момент «схватывания» соответствовал 20 мм от пола до верхней кромки педали.

После того, как мы отрегулировали этим способом сцепление на ВАЗ 2110, педаль муфты в начальном положении находится намного ниже тормозной педали. Это позволяет мгновенно перебрасывать носок ботинка, не поднимая ногу к рулю. Раннее включение значительно упрощает процесс управления авто, передачи включаются мягко и без рывков.

В заключение нужно отметить некоторых «самоделкиных», которые специально отводят выжимной подшипник от корзины, объясняя свои действия, тем, что таким образом удастся продлить срок его эксплуатации. Однако придется их разочаровать – долговечнее подшипник вряд ли станет, а вот, лепестки диафрагменной пружины постепенно будут фрезероваться нераскрученной обоймой подшипника. И, заметьте, мы не обсуждаем дискомфорт от увеличенного хода педали, который может обернуться гораздо большими тратами, чем приобретение элементов муфты.

Несколько замечаний

Пользуясь тем, что вы забрались довольно-таки глубоко во внутренности автомобиля, можно провести кое-какие дополнительные действия, чтобы не возвращаться к этому в ближайшее время.

  • Желательно вместе со сцеплением поменять и выжимной подшипник;
  • Проверить нужно также лепестки и саму корзину сцепления. При значительном износе не поленитесь заменить и их, в противном случае в близком обозримом будущем вам снова придется лезть в яму;
  • Ведомый диск обязательно нужно центрировать . Хорошо бы использовать в этих целях особую оправку. При ее отсутствии нужно хотя бы подобрать деревянный кругляш нужных размеров. Когда затянут крепеж корзины, если центровка проведена верно, оправка (или ее заменитель) должна выйти без всяких усилий. Но и не выпадать самостоятельно.

Диагностика неисправностей сцепления

Традиционно, неисправности данного узла имеют такие характерные проявления, как нетипичные звуки в процессе движения автотранспорта при включении устройства, сложности с функцией переключения передач, отсутствие сцепление при обгоне и прочие. При таких обстоятельствах необходимо вмешательство в работу устройства, соответственно, выполнение ряда мер по регулировке сцепления на ВАЗ 2110 становится обязательным.

Не смотря на характерные сложности работы по диагностике и ремонту, для первоначальной оценки состояния узла целесообразно применить свои знания и навыки без дополнительных консультаций в автосервисе. Обращение на станции техобслуживания даже при наличии незначительных дефектов потребует финансовых затрат.

Как показывает опыт, из многообразия марок автомобилей наибольшей простотой в ремонте обладает именно ВАЗ 2110. Как отрегулировать сцепление, используя минимум ключей и приборов, можно найти на сайтах автолюбителей, в тематических журналах, а также на форумах в личных беседах с ведущими автомеханиками или с более опытными автомобилистами.

В первую очередь владелец транспортного средства должен обладать знаниями в области структуры трансмиссии, передней подвески, а также определенными навыками ухода за авто. Традиционно ремонт лучше всего проводить в гараже со смотровой ямой или подъемником.

Стандартный перечень инструментов, необходимых для регулировки сцепления «десятки», предусматривает наличие следующих элементов:

  • гидродомкрат (или механический вариант);
  • автоопоры;
  • несколько универсальных комплектов ключей (рожковидных, накидных);
  • комплект головок;
  • комплект отверток с плоским и фигурным наконечником;
  • молоток и выколотный брусок;
  • оправочное приспособление для диска.

Помимо гаражного инструментария понадобится слесарный верстак или любой свободный стол для того, чтобы удобно расположить сцепление в процессе ремонта. Для быстрой работы следует предварительно изучить список возможных неполадок трансмиссии автомобиля ВАЗ 2110. Как отрегулировать сцепление, и какие при этом использовать технические приемы, поможет анализ выявленных при диагностировании проблем.

Итак, неполадки, возникающие вследствие поломок либо изнашивания, могут быть следующими:

  • оборванный трос привода;
  • поломанная вилка;
  • разрушенный выжимной подшипник;
  • изношенные фрикционные компоненты;
  • поломанные рессоры диска;
  • деформированный диск при перегревании;
  • поломанная корзина.

Управлять подачей крутящего момента можно из салона авто дальней педалью слева. В процессе нажима на нее, мускульное напряжение трансформируется и направляется по магистрали вилке. Мероприятия по регулировке сцепления ВАЗ 2110 включают настраивание хода данного механизма. Стальная конструкция перемещает выжимной вкладыш по оси цилиндра коробки передач, действующего на пружину диафрагмы. Она же и отклоняет нажимной диск от ведомого, в результате чего происходит отсоединение КПП от электродвигателя.

Среди существующих приемов передачи нагрузки от педали к фрикционному устройству следует выделить гидравлический и механический. Механизм, работающий через жидкостную систему, требует меньших затрат для обеспечения его работы. На ВАЗовском авто установлен механический узел, поэтому передача нагрузки на вилку производится через трос. Недостатком деталей проволочного вида является усталостная растяжка под нагрузкой спустя определенный промежуток времени.

Замена троса

Замена тросика сцепления ваз 2110

Замена тросика сцепления на ваз 2110 займет минимальное количество времени, это касается даже начинающих водителей. Исходя из технических документов по использованию и ремонту машины, в процессе выполнения работ рекомендуется откреплять на ВАЗ стеклоочиститель с жабо.
Конечно, если нужно сэкономить время, можно выполнять работы и без съёма деталей, но большинство специалистов это делают, поскольку сравнительно упрощается процесс фиксирования троса на педаль сцепления. Итак:

  • На первом этапе нужно убрать старый или повреждённый элемент, в данном случае нужно избавиться от троса. Его вытаскивают из кронштейна закрепления, который размещается на КПП.
  • При помощи двух ключей 19-го размера нужно раскрутить крепёжные гайки троса в самом кронштейне, в результате ослабляется его натяжение, и трос легко вынимается из крепежей.
  • На следующем этапе трос выводится из закрепления в вилке активации сцепления. Для выполнения таких действий нужно придерживать вилку и одновременно освобождать трос.

Замена тросика сцепления у ваз 2110

  • Его открепляют от педали сцепления.
  • Если жабо со стеклоочистителем уже сняты, можно легко добраться до защитного кожуха на педали сцепления, он находится недалеко от тормозного вакуумного гидроусилителя.
  • Крепёжный винт кожуха педали откручивается короткой крестообразной отвёрткой, после этого кожух легко снимается.

Заменить тросик сцепления ваз 2110 несложно

  • При помощи отвёртки подцепляют стопорную скобу, удерживающую головку троса на педали сцепления. Эта скоба снимается вместе с тросом.
  • Если жабо со стеклоочистителем ещё не снимались, доставать стопорную скобу нужно будет из салона. Чтобы это осуществить, нужно до упора приподнять педаль сцепления и снять скобу, после чего и сам трос сцепления.

Установка нового троса

Как заменить трос сцепления ваз 2110

  • Перед установкой нового троса втулку, на которую надевают трос, нужно снять с пальца педали сцепления и осмотреть на целостность. Если втулка сильно изношена, её требуется заменить.
  • Новый трос устанавливается в обратном порядке. Его конец пропихивают из салона в отсек мотора, после чего крепят на педаль.
    После этого трос с вилкой включения заводят в зацепление и закрепляют в кронштейне крепления на коробке передач.

Несколько способ замены троса

Заменить трос сцепления на ваз 2110

Сменить трос сцепления «десятки» можно разными методами:

  • снять стеклоочиститель и жабо, это необходимо для удобства доставания крепления наконечника троса к педали;
  • не снимать жабо.

Исходя из порядка замены привода сцепления ВАЗ 2110, подразумевается снятие стеклоочистителя и жабо, но можно выбрать путь немного проще, при котором необязательно выполнять разборку. В любом случае после замены потребуется регулировка сцепления.Конечно, многих интересует инструкция простого способа замены, поэтому ему стоит уделить больше внимания:

  • При помощи ключа на 19 нужно открутить крепёжные элементы троса сцепления.
  • После этого из вилки отключения сцепления выводится наконечник троса. Если трос порвался, то ничего снимать не потребуется.
  • Далее потребуется переместиться в салон и открутить крепёжную гайку троса, которая находится недалеко от педали сцепления. Рекомендуется воспользоваться ключом на 8.
  • Скоба крепления отцепляется от наконечника троса к педали сцепления. Чтобы выполнить подобное действие требуется приподнять педаль сцепления и подцепить клипсу отвёрткой.
  • В этой ситуации трос сцепления придётся вытягивать через салон. Как правило, с тросом сцепления могут проходить и другие провода, которые не указаны в руководстве к автомобилю и которые мешают свободному прохождению троса из-за больших крепёжных шайб.
    Эти шайбы лучше на время открутить.
  • Новый трос сцепления просовывается под капот из салона. Всё крепится обратно.

Рекомендуется уделить больше внимания самому сложному процессу, это надеванию крепёжной скобы наконечника троса к педали. Для осуществления работ придётся занять не очень удобное положение.
Если всё делать по правилам, снимать жабо со стеклоочистителем нужно всегда.
Конечно, скобу можно заменить своим зажимом, который делается из простой скрепки. Клипса аккуратно застёгивается в углублении крепления педали и для надёжности зажимается пассатижами.

Как правило, смазывать трос внутри кожуха густым смазывающим составом не так просто.

Устройство

На современных автомобилях вилка сцепления приводится в действие гидравлическим приводом. Задействуется главный и рабочий цилиндр сцепления. На ВАЗ-2110 эта вилка двигается механически, при помощи тросика (так же, как и акселератор).

  • Оболочка троса.
  • Кронштейны крепления.
  • Нижний наконечник оболочки троса.
  • Регулировочная гайка.
  • Защитный чехол тросика.
  • Верхний наконечник оболочки.
  • Упорная пластина.
  • Уплотнитель.

Весь механизм управляется педалью сцепления. Она подвешена на отдельном кронштейне. Нажимая на нее, водитель двигает вилку сцепления. Та в свою очередь отсоединяет коробку от маховика двигателя при помощи корзины и фрикционного диска. После включения нужной передачи под действием возвратной пружины педаль перемещается вверх. Фрикционный диск входит в зацепление с маховиком. Передача крутящего момента производится на коробку, а затем — на ведущие колеса. Привод имеет достаточно простое устройство, поэтому владельцы часто не сталкиваются с проблемой замены тросика. Однако если его оборвало, вы это заметите сразу. Передачи не будут нормально включаться.

Назначение тросика и его место в устройстве

В машинах ваз 2112 стоит механический привод, он устанавливается на легковых автомобилях семейства ВАЗ и не только, которые оснащены силовыми агрегатами небольшой мощности. Этот вид привода выгодно отличается от других очень простым устройством и дешевизной при его производстве. Кроме этого, механический привод прост в ремонте и обслуживании, потому что содержит в себе минимальное количество необходимых элементов, смотрите фото ниже:

  • Как видно из схемы, главный элемент механического привода представлен гибким тросиком, заключенным в оболочку
  • Педаль сцепления располагается в салоне автомобиля и через гибкий трос связана с рычагом (вилкой сцепления)
  • В месте соединении вилки и троса находится регулировочное устройство, которое предназначено для регулирования свободного хода педали
  • Работа привода невероятно проста: водитель жмет на педаль
  • Этим он приводит в движение на ваз 2112 тросик сцепления, который тянет рычажное устройство
  • Это устройство (вилка) перемещает выжимной подшипник по направляющей
  • Выжимной подшипник давит на лапки (лепестки) корзины
  • Таким образом, происходит выключение сцепления

VESKO-TRANS.RU

Педаль сцепления упала на пол и больше не нажимается? Стоит переживать, если замена ВАЗ 2110 на трос сцепления обойдется вам в любые 250 рублей. Замена кабеля максимально проста, и вам не понадобится 100 поездок.

Но что еще следует делать, если на пути обнаружена неисправность. вы можете даже ездить с неисправной муфтой. Главное знать как. Обычные базы данных автоматической грамотности гарантируют вам уверенность даже в самых непредсказуемых технических проблемах на дороге.

Неисправная педаль сцепления, которая вышла из строя в самый неподходящий момент, является очень неприятным результатом небрежной и экстремальной езды. Ресурс кабеля очень велик, и его редко просят изменить. Невыполнение этого требования может указывать на возраст вашего стального жеребца.

Распространенные ошибки вождения, приводящие к обрыву кабеля:

  • Не включайте педаль сцепления во время движения без скольжения. Это может привести не только к обрыву кабеля, но и к отказу трансмиссии;
  • Запуск с места с самым высоким крутящим моментом также является основным фактором, который в конечном итоге приводит к повреждению кабеля и требует его замены.

Кстати, обрыв кабеля является еще одним из самых нежных и обычных поломок на ВАЗ 2110. Гораздо более неприятной проблемой может стать изменение крепления вилки сцепления (примерно 10% от общей массы соответствующих дефектов). ). В этом случае ремонт обойдется в несколько тысяч рублей.

Таким образом, если ваша педаль сцепления упала на пол, возможны несколько обстоятельств:

Замена тросика ВАЗ 2109

необходимость замены кабеля;

сломана вилка сцепления сцепления;

кабель просто снялся со своих мест и попросил перетянуть болты.

Не каждый водитель ВАЗ 2110 далек от того, чтобы представить, как можно не только заводить, но и ездить, не используя педаль сцепления. Конечно, этот навык очень специфичен, но на самом деле он может быть незаменим, когда трос сцепления отрывается в самый неподходящий момент.

Самый простой способ. запустить автомобиль на первой передаче, нажав педаль акселератора наполовину. После включения зажигания автомобильные стразы начнутся с очень ощутимого прыжка, поэтому будьте осторожны при попытке его запустить. Таким же образом мы включаем заднюю коробку передач.

Длительная езда на первой передаче грозит перегревом двигателя. Если вам предстоит пройти большое расстояние. лучше научиться переключать повышенную передачу без сцепления, почему:

  • отпустите педаль акселератора и, в случае меньшего сопротивления, выключите коробку передач, переместив рычаг переключения передач в нейтральное положение;
  • затем включите следующую передачу, продолжая ускорение.

Предлагаемый способ редуктора коробки передач в случае поломки сцепления, требующий переключения передач, несколько отличается:

  • Переключаясь на нейтральную передачу, мы восстанавливаем, увеличивая скорость входного вала;
  • и только потом перейти на пониженную передачу.

Для замены троса сцепления используйте следующий набор инструментов:

  • плоские и крестовые отвертки;
  • набор храповых гаечных ключей и трещоточных головок.

Переключение передач без сцепления

Далеко не каждый водитель ВАЗ 2110 представляет, каким образом можно не только завести, но и управлять автомобилем, не пользуясь педалью сцепления. Конечно, навык этот весьма специфический, но может оказаться жизненно незаменимым, когда обрыв троса сцепления происходит в самый неподходящий момент.

Проще всего будет запустить автомобиль на первой передаче, предварительно в пол силы надавив на педаль газа. После поворота зажигания машина стразу тронется с места с весьма ощутимым рывком, потому будьте предельно осторожны, пытаясь так ее завести. Аналогичным образом включаем и задний ход.

Долгая езда на первой передаче чревата перегревом двигателя. Если расстояние предстоит преодолеть немалое — лучше научиться переключать повышенные передачи, не используя сцепления, для чего:

  • отпускаете педаль газа и в момент наименьшего сопротивления выключаете передачу, переводя рычаг трансмиссии в нейтральное положение;
  • далее включаете следующую передачу, продолжая разгон.

Несколько отличается предполагаемый алгоритм понижения передачи в случае нерабочего сцепления, требующего замены:

  • переключившись на нейтральную передачу, перегазовываем, повышая тем самым обороты первичного вала;
  • и только затем переключаемся на пониженную передачу.

Как поменять сцепление ВАЗ 2110

Иметь в собственном гараже иномарку очень престижно и круто, однако и сегодня сотни тысяч водителей являются владельцами автомобилей отечественного производства. Они, во-первых, значительно дешевле стоят по сравнению с иностранными автомобилями, а во-вторых, экономичны в эксплуатации и ремонте. Кроме того, авторынки просто переполнены разнообразными запчастями и комплектующими ко всем моделям ВАЗ, как новыми, так и б/у.

Ремонт автомобиля, какой бы поломка не была, всегда требует вложения средств и усилий. Однако ремонт или замена запчастей собственными руками значительно дешевле и выгоднее. Сцепление — очень важный компонент любой машины, поэтому если есть подозрения на неисправность именно этой детали, нужно немедленно проводить ее замену.

Замена сцепления ВАЗ 2110 происходит следующим образом. Прежде всего, необходимо подыскать эстакаду или яму, или еще лучше подъемник.

Отсутствие комфортного рабочего места значительно затруднит проведение ремонтных работ и увеличит продолжительность работы.

Можно приподнять перед автомобиля и зафиксировать его на специальных подставках. Обязательно поставить упоры под задние колеса. Только после устройства автомобиля на рабочее место можно переходить к замене сцепления.

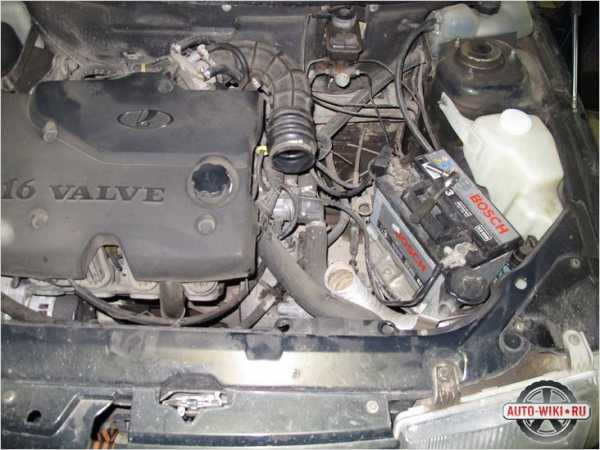

Снимаем воздушный фильтр

  • Необходимо снять с аккумулятора минусовую клемму. Такая необходимость заключается в том, чтобы не допустить короткого замыкания проводки во время проведения ремонтных работ.
  • Снять корпус воздушного фильтра, чтобы получить доступ к болтам, которыми прикреплена КПП к двигателю.
  • Снять с передних колес защитные колпаки и открутить закерненные гайки. Можно сделать это с помощью керна или зубила. Также стоит ослабить гайки на левом колесе. Позже его также придется снять.
  • Приподнять перед машины и поставить под него подставки. Снять переднее колесо (левое).


Снимаем защиту

  • Затем отверните длинный болт, который фиксирует стабилизатор поперечной устойчивости. Перед этим необходимо снять защиту (при ее наличии).
  • Очень важный этап — сдвиг КПП. Чтобы она могла свободно перемещаться, нужно снять левый брызговик, освободить левую шаровую опору от болтов, левую стойку отвести в сторону за привод колес.
  • Отключить от КПП 2 разъема. Справа находится пластина, которая отвечает за крепление реактивной тяги. Свое начало она берет с рычага, который и переключает передачи. Однако прежде чем ее отсоединить, нужно заметить само место для крепления тяги, чтобы потом не было проблем и не пришлось тратить время на подгонку рычага.
  • После освобождения коробки передач, можно снимать ее крепления к двигателю. Здесь всего 1 гайка и 3 болта.


Откручиваем подушки

  • Затем нужно открутить заднюю подушку, которая служит для крепления КПП и двигателя, затем сдвинуть коробку. Делать это нужно таким образом, чтобы сильно не опустить двигатель, поэтому лучше подложить под него какие-либо опоры или поддомкратить.
  • Аналогичные манипуляции нужно проделать с коробкой и уже после этого сдвигать ее на нужное расстояние. Когда все готово, можно приступать к откручиванию корзины сцепления и вынимать выжимной подшипник.
  • Лучшим вариантом будет замена сцепления целиком, включая и выжимной подшипник.


Заменяем сцепление

В обратном порядке выполняется сборка машины. Таким образом можно самостоятельно произвести замену сцепления у автомобиля ВАЗ 2110. Нужно провести центровку диска, лучше всего воспользоваться специальной оправкой, при ее отсутствии деревянным кругляком подходящей длины и диаметра. При правильной дисковой центровке, затяжке всех болтов крепления, оправка или деревянный кругляк должны легко выниматься.

Видео

Подробная инструкция по замене сцепления ниже:

auto-wiki.ru

  • Как отрегулировать фары на ниве шевроле видео
  • Лада гранта на холодную плохо заводится на
  • Как отрегулировать ручник на пежо 406
  • Замена сальника заднего коленвала ваз 2110
  • Снятие панели задней двери тойота премио
  • Антифриз синий
  • Упала педаль сцепления ваз 2110
  • Предохранители golf 3
  • Нет искры шевроле лачетти
  • 2106 кардан
  • Метки грм нива 21213 инжектор

Замена троса сцепления на ВАЗ 2110

Замена троса сцепления ваз 2109/2110/2112 своими руками

В большинстве случаев, поломка МКПП на «десятке» не связана с какими-то серьёзными проблемами в самой коробке. Наиболее часто ломающийся узел в МКПП «десятки» – это трос сцепления, который может быть заменён своими силами. Поэтому далее мы поговорим о том, как правильно делается замена троса сцепления (см. видео «Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112» ниже).

Почему педаль сцепления проваливается?

На «десятке», имеющей солидный пробег, нередко начинает проваливаться педаль сцепления, и причин тому может быть две:

  • Разрыв троса сцепления;
  • Неисправность вилки включения сцепления.

Разрыв троса сцепления на ВАЗ-2110 случается при неправильной длительной эксплуатации автомобиля, например, в экстремальных условиях. Данная деталь починке не подлежит, а потому её просто заменяют. Как открыть капот, если порвался трос? При этом, даже при обрыве троса сцепления, можно доехать до нужного места и без буксирования. Для этого необходимо выставить первую передачу, завести автомобиль и начать движение. Переход с одной передачи на другую, в данном случае, происходит при ри и выставлении нейтральной передачи. Доехав до нужного места, можно будет произвести замену троса сцепления, без снятия коробки переключения передач.

Если же пришла в неисправность вилка сцепления, то потребуется демонтаж МКПП.

Процесс замены троса сцепления

Заменить трос сцепления на «десятке» по силам даже неопытному автолюбителю. Впрочем, если внимательно изучить руководство по ремонту, прилагающееся к автомобилю, то там есть чёткое указание, что вначале следует демонтировать стеклоочиститель, и снять панель под дворниками (так называемое жабо). После того, как эти детали будут сняты, можно переходить к процедуре замены троса сцепления.

ДЕМОНТАЖ РАЗОРВАННОГО ТРОСА

  • Используя два ключа «на 19», разорванный трос демонтируется из кронштейна, располагающегося на коробке передач, откручиванием гайки, удерживающей его;
  • Вслед за тем, как натяжка троса будет ослаблена, его вытаскивают из крепления;
  • Одной рукой фиксируют вилку сцепления, а другой – вытаскивают трос.

ОТКРУЧИВАЕМ ТРОС ОТ ПЕДАЛИ СЦЕПЛЕНИЯ

Если панель под дворниками и стеклоочиститель были заранее сняты, то дальнейший демонтаж троса будет происходить только в двигательном отсеке. Связано это с тем, что доступ к кожуху, защищающему педаль сцепления, оказывается открытым. Располагается же этот кожух рядом с гидравлическим усилителем тормозов.

  • Отвинчиваем, с помощью крестовой отвёртки, крепёжные винты кожуха, и демонтируем его;
  • Той же отвёрткой, нужно зацепить и вытащить из посадочного мета стопорную скобу, которая фиксирует головку троса на педальной втулке;
  • Демонтируем трос.

Если панель под дворниками и стеклоочиститель не были заранее сняты, то стопорную скобу придётся снимать непосредственно из автомобильного салона, а не из двигательного отсека. Эта работа очень неудобная, но, тем не менее, выполняется она так:

  • Приподнимают педаль сцепления до самой верхней точки её траектории, после чего демонтируют скобу, а после этого и сам трос;
  • Используя ключ «на 8», скручивают опорную пластину, и вытягивают трос в автомобильный салон.

МОНТАЖ НОВОГО ТРОСА СЦЕПЛЕНИЯ

  1. Демонтируют втулку, расположенную на пальце педали сцепления – на нёе был надет старый трос (если втулка сильно изношена, то её следует поменять);
  2. С помощью литола, выполняют смазку поводка троса и пальца педали сцепления;
  3. Конец троса сцепления продевается из салона машины в отсек двигателя;
  4. Закрепляют трос на педали;
  5. Выполняют зацеп троса и вилки включения сцепления;
  6. Закрепляют трос в кронштейне на коробке передач.

Как отрегулировать трос сцепления

После того, как была выполнена замена троса сцепления на ВАЗ 2110, необходимо выполнить его регулировку. Смысл этой процедуры состоит в том, чтобы настроить правильный ход педали. Свободный ход педали, который измеряется расстоянием от пола автомобиля до её верхней точки, должен быть в диапазоне 12.5 – 13 см. Если такие замеры делать не очень удобно, то рекомендуется просто отрегулировать педаль сцепления так, чтобы она была вровень с остальными педалями.

  • Немного откручиваем гайки, фиксирующие трос (они находятся на кронштейне коробки передач);
  • Используя регулировочные гайки, регулируют расположение наконечника троса, фиксируя его и проверяя траекторию движения и положение педали сцепления;
  • После того, как педаль будет отрегулирована, закручивают крепёжные гайки.

На этом, все этапы регулировки, полагающиеся после замены троса сцепления, закончены.

Видео: Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112

Демонтаж сцепления ВАЗ-2114

После снятия КПП открутите крепежные болты корзины ключом 8. Зафиксируйте отверткой маховик и вытащите диски. Подденьте отверткой пружины и извлеките их из выступов. Затем вместе с муфтой снимите подшипник и пружину. Замените втулку вилкой, предварительно сняв с вилки защитный чехол. Вытащите втулку и снимите вилку включения, сместив вверх нижний конец рычага.

https://youtube.com/watch?v=Rh382LjE_Xk

Источники

  • https://mylada.net/remont/zamena-trosa-scepleniya-na-vaz-2110.html
  • https://masteravaza.ru/transmisiya-sceplenie/disk-scepleniya-transmisiya-sceplenie/vaz-2112-zamena-diska-scepleniya-1115
  • https://vipwash.ru/stseplenie/zamena-stsepleniya-vaz-2112-2114

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
