Подтягивание троса сцепления на ВАЗ-2114 своими руками: регулировка механизма

Самостоятельная регулировка сцепления ВАЗ-2115

Своевременная регулировка и осмотр сцепления на ВАЗ-2115 позволит избежать выхода данного узла из строя и избавит от необходимости производить его замену. В автосервисе, как известно, эта процедура обойдется недешево, да и времени она занимает немало.

При этом ненадлежащим образом отрегулированное сцепление делает управление автомобилем неудобным для водителя.

В этом материале мы расскажем подробно, как именно правильно выполнить эту операцию и о том, в какой последовательности совершать все нужные действия.

Когда необходима регулировка

Привод сцепления, как правило, при условии, что он не отрегулирован надлежащим образом, располагается либо несколько выше педали тормоза или незначительно ниже. В результате пользоваться им становится совершенно неудобно, что в конечном счете существенным образом повышает риск создания аварийной ситуации на дороге.

Проблема возникает в первую очередь из-за того, что позиция педали по мере износа прокладок, установленных на ведомом диске, изменяется. Чем дольше транспортное средство находится в эксплуатации, тем заметнее данный дефект.

Кроме всего прочего, обязательно требуется провести регулировку в ситуации, если рассматриваемый узел перестал полностью отключаться или же пробуксовывает. Сама по себе процедура предполагает проведение отладки путем укорачивания или удлинения троса сцепления, а также и его оболочки.

Какие инструменты понадобятся

Как известно, в автомобиле ВАЗ-2115 (инжектор) нижнее окончание оболочки, закрывающей трос, фиксируется двумя крепежными элементами, ослабить которые можно только с помощью указанных выше инструментов.

Определяем ход педали

В первую очередь понадобится определить, насколько педаль сцепления отклонилась от нормативных показателей. Чтобы произвести замер, нужно выполнить следующие действия:

  • рукой педаль опускают на максимально возможный уровень;
  • затем ее отпускают;
  • параллельно потребуется при помощи линейки или рулетки определить длину хода привода.

Сначала выясняют, каково расстояние от центральной точки педали до пола салона в опущенном состоянии, а затем производят замер в поднятом положении. В случае если выяснится, что отклонение от нормальных допустимых значений превышает максимум, понадобится регулировать сцепление.

Также есть вариант проверки и без точных измерений. В этой ситуации:

  • машина устанавливается там, где находится совершенно ровная площадка;
  • включается первая передача;
  • плавно отпускается привод, после чего начинается движение вперед.

Отладка понадобится, если транспортное средство сдвинулось с места, лишь тогда, когда педаль достигла самой нижней точки.

Регулировка

  • поднимают капот;
  • демонтируют фильтр воздушный;
  • под ним, возле генератора, находится сам трос;
  • нужные нам гайки расположены внизу.

К сожалению, конструкторы ВАЗ не слишком заботились об удобстве человека занимающегося обслуживанием автомобиля, по этой причине придется изрядно помучиться в процессе регулировки.

При вращении гаек длина троса изменяется, как уже сообщалось ранее. Чтобы сократить амплитуду движения привода, требуется ослабить элемент крепления, расположенный непосредственно внутри кронштейна. Параллельно понадобится также подкручивать и гайку, находящуюся извне.

В случае если нужно удлинить ход, все делается ровно наоборот – внутреннюю гайку закручивают, а внешнюю ослабляют. Ни при каких обстоятельствах нельзя излишне натягивать оболочку троса или оставлять ее провисшей. В первом случае очень скоро он порвется, в последнем – сцепление будет невозможно полностью выключить.

Иногда бывает, что резьбы на гайках окислились – в этой ситуации поможет специальный состав или, на худой конец, немного:

  • бензина;
  • тормозной жидкости;
  • машинного масла.

По завершении регулировки в обязательном порядке нужно проверить работоспособность узла и соответствие нормативам. Делается это точно так же, как было рассказано выше. В случае если вы ошибок не допустили, то ход педали сцепления в целом не будет больше 13,5 сантиметра.

Если ваши усилия ни к чему не привели, скорее всего, понадобится полностью менять весь узел.

Чтобы составить себе более полное представление о процессе регулировки, следует ознакомиться с нижеприведенным видео:

Регулировка сцепления на ВАЗ 2110 своими руками

В данном материале мы поговорим про регулировку сцепления на автомобиле ВАЗ 2110, определим основные ситуации для проведения подобных работ, а также расскажем о последовательности выполнения работы.

Когда нужна регулировка

Отправлять автомобиль в гараж и приступать к подстройке системы сцепления вашего ВАЗ 2110 нужно сразу, как только вы замечаете признаки отклонения от нормальной работы узла.

Педаль может работать слишком туго, либо проваливаться при малейшем нажатии. Обе ситуации говорят о том, что требуется провести регулировку сцепления.

Вообще работа выполняется в два этапа:

  • Проверяется ход сцепления;
  • Проводится непосредственно сама настройка.

Но первое, с чего вам следует начать — это изучение самого главного инструмента по ремонту всех узлов, агрегатов и механизмов ВАЗ 2110. Разумеется, мы говорим про руководство по эксплуатации. Откройте его на разделе сцепления, изучите основные нюансы, поймите суть узла, его конструкцию, принцип работы, после чего ознакомьтесь с процессом регулировки.

Теперь мы поговорим про два основных этапа настройки.

Ход педали

С этого начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров.

Гайка и контргайка

Но с течением времени параметр увеличивается, поскольку накладка ведомого диска изнашивается.Это ведет к тому, что педаль немного поднимается. Замерить показатель не сложно.

  1. Откройте дверь, ведущую к водительскому месту в салоне.
  2. Присядьте, чтобы оказаться возле педалей.
  3. В коврик под педалью уприте обычную линейку, расположив ее перпендикулярно относительно педали сцепления.
  4. Замерьте расстояние от коврика до крайней точки педали, то есть максимальное расстояние.
  5. Если показатель составляет 16 сантиметров и больше, это говорит о срочной необходимости проведения настройки.

Регулировка

Раз ситуация требует, будем выполнять. Разбирать ничего не придется, потому этот процесс может выполнить даже новичок, не имеющий большого опыта в ремонте автомобилей.

Процесс настройки заключается в следующем:

  1. Вооружитесь предварительно парой простых ключей на 13.
  2. Откройте капот и найдите в подкапотном пространстве наконечник от троса сцепления.
  3. На нем находится контргайка.
  4. С помощью первого ключа несколько ослабьте крепление контргайки, а вторым проверните регулировочную гайку.
  5. Если вы будете крутить ее ближе к наконечнику, полный ход педали увеличится, а если двигаться в противоположную сторону, ход уменьшится.
  6. Подкручивайте гайку и проверяйте, как манипуляции сказываются на педали сцепления внутри салона.
  7. Достигнув желаемой отметки в 13 сантиметров, резко нажмите на педаль сцепления около 5 раз и отпустите. Если расстояние оказалось меньше или больше требуемого, операцию повторите.
  8. Закончив регулировку, затяните обратно контргайку, а потому сдвиньте резиновую втулку-ограничитель до упора.

Регулировку сложной не назовешь, потому нет никакого смысла обращаться на станции технического обслуживания. Ну, разве что у вас много других дел и заниматься автомобилем вам некогда.

Регулировка сцепления на ваз 2114

  • крестовая отвертка или головка №8;
  • комплект рожковых ключей на 13 и 17;
  • WD 40 или аналогичное средство;
  • линейка/строительная рулетка/другой измерительный прибор.

Принцип регулировки заключается в подтяжке тросового привода. Здесь нет гидравлики или сложной механики – все меняется и ремонтируется буквально «на коленке». Как это делается можно посмотреть на видео:

Как отрегулировать трос сцепления на ваз 2114

Чтобы правильно подтянуть тросик необходимо провести такую процедуру.

    1. Загнать машину на ровную поверхность и поставить ее на ручной тормоз.
    2. Ради безопасности отключить клеммы с аккумулятора.
    3. В салоне, возле соответствующей педали, параллельно ее движению поставить линейку. В идеальном варианте накладка рычага должна находится в пределах 13 см. допускается погрешность до 5 мм. В случае большого отклонения требуется регулировка.
    1. Открывается капот.
    2. Возле АКБ расположен воздушный фильтр. Снять его можно отпустив хомут воздуховода (отверткой или головкой №8).
    1. Под демонтированной банкой необходимо найти сам трос сцепления. Деталь расположена возле корпуса коробки передач.
    2. На нем находится фиксатор натяжителя (выглядит как несколько гаек, продетых на кожух и прижимающих крепежную пластину с двух сторон).
    1. Ключом №17 требуется отпустить контргайки. При необходимости можно обработать крепление WD-40 или ее аналогом.
    2. Затем при помощи рожка на 13 ослабить упорные гайки (1 и 2).
    3. Далее регулируется натяжение рубашки. Гайки №1,2 вращаются против часовой стрелки. Таким образом, педаль осаживается ближе к полу, для поднятия рычага, необходимо выполнить действия наоборот.
  1. После калибровок, механизм собирается в обратном порядке.
  2. Далее необходимо нажать на соответствующую педаль 5-6 раз до упора и повторить процедуру с линейкой. Если сбоя положения нет – все в порядке.

Как отрегулировать педаль сцепления на ваз 2114

Отрегулировать свободный ход педали сцепления правильно – важная мера, предупреждающая износ выжимного подшипника, непредвиденные ситуации на дороге.

Положение педали устанавливается при помощи того же троса сцепления. Идеальным считается, когда срабатывание механизма происходит в середине хода рычага. Если зацепление наблюдается ближе к полу – необходимо натянуть тросик.

Как на ваз 2114 регулировать и настраивать сцепление

Важным фактором правильной настройки является безопасная, корректная работа механизма. Проверить точность калибровок можно таким образом.

  1. Поставить машину на ручник.
  2. Завести мотор на нейтральной передаче.
  3. Включить первую и не снимая автомобиль с ручника постараться тронуться. Если ДВС дергается и глохнет – все сделано правильно. В случае, когда движение не начинается, а двигатель работает – диск сцепления буксует, нужно ослабить натяжение троса.

Также необходимо проехать на машине, последовательно включая все передачи. Во время манипуляций категорически недопустимо наличие посторонних звуков, вибраций или диссонанса между набором оборотов двигателя и разгоном машины.

Регулировка муфты сцепления ВАЗ 2109


Подтяжка муфты сцепления Ваз 2114 Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».

Для регулировки муфты делаем следующее:

  1. Поставить рычаг КПП в позицию «нейтраль».
  2. Демонтируем картер механизма сцепления.
  3. Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
  4. Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
  5. Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.

Инструкция регулировки сцепления своими руками на ВАЗ 2114

  • крестовая отвертка или головка №8;
  • комплект рожковых ключей на 13 и 17;
  • WD 40 или аналогичное средство;
  • линейка/строительная рулетка/другой измерительный прибор.

Принцип регулировки заключается в подтяжке тросового привода. Здесь нет гидравлики или сложной механики – все меняется и ремонтируется буквально «на коленке».Как это делается можно посмотреть на видео:

Как отрегулировать трос сцепления

Чтобы правильно подтянуть тросик необходимо провести такую процедуру.

  1. Загнать машину на ровную поверхность и поставить ее на ручной тормоз.
  2. Ради безопасности отключить клеммы с аккумулятора.
  3. В салоне, возле соответствующей педали, параллельно ее движению поставить линейку. В идеальном варианте накладка рычага должна находится в пределах 13 см. допускается погрешность до 5 мм. В случае большого отклонения требуется регулировка.

Открывается капот.
Возле АКБ расположен воздушный фильтр. Снять его можно отпустив хомут воздуховода (отверткой или головкой №8).

Под демонтированной банкой необходимо найти сам трос сцепления. Деталь расположена возле корпуса коробки передач.
На нем находится фиксатор натяжителя (выглядит как несколько гаек, продетых на кожух и прижимающих крепежную пластину с двух сторон).

Ключом №17 требуется отпустить контргайки. При необходимости можно обработать крепление WD-40 или ее аналогом.
Затем при помощи рожка на 13 ослабить упорные гайки (1 и 2).
Далее регулируется натяжение рубашки. Гайки №1,2 вращаются против часовой стрелки. Таким образом, педаль осаживается ближе к полу, для поднятия рычага, необходимо выполнить действия наоборот.

После калибровок, механизм собирается в обратном порядке.
Далее необходимо нажать на соответствующую педаль 5-6 раз до упора и повторить процедуру с линейкой. Если сбоя положения нет – все в порядке.

Регулировка свободного хода педали сцепления

Отрегулировать свободный ход педали сцепления правильно – важная мера, предупреждающая износ выжимного подшипника, непредвиденные ситуации на дороге.

Положение педали устанавливается при помощи того же троса сцепления. Идеальным считается, когда срабатывание механизма происходит в середине хода рычага. Если зацепление наблюдается ближе к полу – необходимо натянуть тросик.

Примечание! Каждый автолюбитель вправе устанавливать высоту педали и глубину ее просада не удобном ему уровне. Однако завод изготовитель рекомендует именно такое положение как эталон.

Правильная настройка сцепления

Важным фактором правильной настройки является безопасная, корректная работа механизма. Проверить точность калибровок можно таким образом.

  1. Поставить машину на ручник.
  2. Завести мотор на нейтральной передаче.
  3. Включить первую и не снимая автомобиль с ручника постараться тронуться. Если ДВС дергается и глохнет – все сделано правильно. В случае, когда движение не начинается, а двигатель работает – диск сцепления буксует, нужно ослабить натяжение троса.

Также необходимо проехать на машине, последовательно включая все передачи. Во время манипуляций категорически недопустимо наличие посторонних звуков, вибраций или диссонанса между набором оборотов двигателя и разгоном машины.

Регулировка сцепления

Отечественные автомобили ВАЗ-2114 далеки от идеала, но по своему качеству они могут посоревноваться с множеством современных машин эконом класса.

Из-за невысокой цены, доступности деталей и простоты конструкции, этот транспорт пользуется хорошей популярностью у автолюбителей.

Ниже мы попытаемся детально рассмотреть вопрос настройки системы сцепления, изучим основные проблемы и нюансы, возникающие в ходе проведения этого мероприятия.

Регулировка сцепления ВАЗ-2114 представляет собой достаточно простую процедуру, выполнение которой является гарантом эффективной работы и безопасности. В последнем случае, выход из строя этого механизма может привести к фатальным последствиям.

Как правило, основным признаком, требующими выполнения регулировки сцепления, является изменение хода педали. Этот параметр указан в технической документации транспорта. Если вы заметили отклонения от установленной нормы, нужно быстро приступать к решению проблемы.

Система сцепления переднеприводных автомобилей семейства ВАЗ имеет некоторые отличия от классических машин данного бренда. Управление ходом вилки сцепления осуществляется с помощью троса.

Далее рассмотрим, как выполняется регулировка сцепления ВАЗ-2114, а также основные признаки, требующие выполнения этой процедуры.

Неисправности системы сцепления

Все механизмы и узлы автомобиля имеют ограниченный срок эксплуатации. К сожалению, производитель не дает точных сроков, по истечении которых необходимо выполнять замену и регулировку всех деталей системы сцепления.

Длительная эксплуатация без проведения регулярной диагностики может привести к тому, что определенные механизмы выйдут из строя в самый неподходящий момент.

Наиболее явными симптомами, требующими выполнения регулировки системы сцепления, являются проблемы с включением передач, посторонние звуки во время выжимания соответствующей педали, плохая тяга, частичное включение сцепления и так далее. Чаще всего исправить ситуацию можно, отрегулировав педаль.

Диагностика сцепления

Диагностика должна проводиться на всех автомобилях без исключения. Регулярное выполнение этой процедуры позволяет максимально снизить вероятность появления поломок самого разного рода. Она дает возможность обнаружить сбои и неполадки на начальной стадии.

Благодаря этому ремонтные работы проводятся с минимальными временными и финансовыми затратами. Определенные диагностические процедуры требуют наличия специального оборудование. Его можно найти на любом автосервисном центре. Покупать их самостоятельно не рекомендуется из-за достаточно высокой цены данных устройств.

Ниже приведены операции, которые можно выполнить самостоятельно без специальных технических приспособлений.

Диагностика ВАЗ-2114 сцепления проводится в несколько этапов:

Нужно также обратить внимание на ход педали. Он не должен сопровождаться какими-то рывками или перебоями

Опускание и подъем рычага должны быть плавными. В том случае, если педаль дергается или заедает, нужно проверить регулировку сцепления.

С помощью линейки следует проверить расстояние от пола автомобиля до наружной части педали. Точное необходимое значение указано в технической документации ВАЗ-2114.

Выжмите педаль до упора, затем отпустите и измерьте расстояние, если оно не соответствует заявленному, необходимо провести регулировку педали.

Как отрегулировать сцепление на ВАЗ-2114

Суть данной процедуры заключается в изменении длины оболочки троса относительно узла управления этой функцией. Благодаря этому действию показатели рабочего хода педали можно уменьшить или увеличить.

Регулируем свободный ход педали сцепления

Приводы сцепления могут быть как тросовыми, так и гидравлическими. Поэтому их регулировка проводится различными способами.

Регулировка привода тросом

В том случае, если сцепление в автомобиле механическое, необходимо отрегулировать трос (тросовый привод). Чтобы это сделать, нужно добраться до регулировочного болта, находящегося в подкапотном пространстве. Сначала производят откручивание контргайки, а затем начинают вращать регулировочную гайку. Результат проверяют новым замером амплитуды (предварительно нажав на педаль сцепления 3 раза).

Сама регулировка проводится следующим образом:

  1. При помощи измерительных приборов выясняют, какое расстояние отделяет вилку выключения сцепления и торец демпфера. Оно должно быть не более 8,6 см. При этом погрешность не должна быть более 5 мм ни в сторону увеличения, ни в сторону уменьшения.
  2. Находят, на каком расстоянии расположен наконечник троса от торца демпфера. Этот показатель должен быть около 6 см, с такой же погрешностью, как и в предыдущем случае.
  3. В том случае, если расстояние не будет соответствовать нормальному, трос регулируют с помощью регулировочной гайки, которую проворачивают в ту или другую сторону до тех пор, пока нужный результат не будет достигнут.
  4. В конечном итоге производят несколько выжиманий педали сцепления, а затем осуществляют новые замеры расстояния. В случае необходимости снова проводится регулировка. После этого окончательно затягивают контргайку.

Для начала в районе педалей снимают пластиковые части пола автомобиля. Это нужно для того, чтобы во время ремонта иметь легкий доступ до того места, где происходит соединение троса с педалью.

Затем нужно произвести следующие манипуляции:

  1. Наконечник троса сцепления разъединяют с вилкой его выключения.
  2. Затем вытаскиваю демпфер оболочки троса из крепления, которое располагается в картере коробки переключения передач.
  3. После этого производят разъединение наконечника троса и педали сцепления.
  4. Вытаскивают трос сцепления.

Чтобы установить на место новый трос, все вышеперечисленные действия производят в обратном порядке.

Регулировка гидравлического привода

Перед регулировкой гидропривода в первую очередь необходимо убедиться в отсутствии воздуха в системе. Это проверяется следующим образом: в том случае, если воздуха в системе нет, при нажатии на педаль сцепления она не должна быть мягкой, а после того как давление ноги с педали убирается, она должна вернуться в изначальную позицию.

При гидравлическом сцеплении полный ход педали регулируют из салона автомобиля упорным винтом. При этом величина свободного хода должна быть не более 15 мм. Регулировка делается с помощью вращения штока толкателя главного цилиндра. После того как выполнены все настройки, необходимо плотно закрутить контргайки.

Мягкий старт: как отрегулировать сцепление на ВАЗ 2114 самостоятельно?

Переднеприводные автомобили нового семейства из Тольятти лишились классической конструкции гидравлического привода вилки выключения. Конструкторы объясняют такую модернизацию большей надежностью тросовых механизмов. Тем не менее, и они нуждаются в периодической наладке, что подтверждается, в частности, опытом эксплуатации автомобилей Lada Samara.

Коротко об устройстве фрикционной муфты и ее назначении

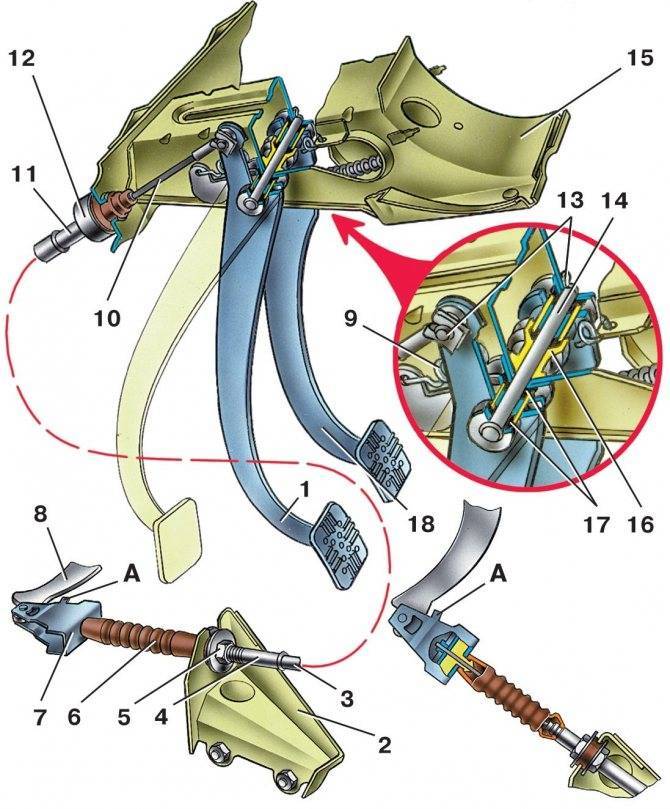

Любой, уважающий себя автомобилист перед тем, как отрегулировать сцепление на ВАЗ 2114, изучит устройство узла. Это поможет грамотно подойти к решению вопроса и не допустить ошибок.

Конструкция с применением механического привода проста и надежна. По сравнению с гидравликой трос нуждается в минимальном обслуживании, а его смена не сопряжена с трудоемкими процессами. Механический привод состоит из следующих элементов:

  • Регулируемый трос в оболочке.
  • Педаль управления.
  • Рычаг вилки выключения муфты.
  • Кронштейн крепления наконечника оболочки троса.
  • Кронштейн педалей тормоза и муфты.

Механизм служит для передачи усилия от педали к вилке выключения, которая, в свою очередь, отводит фрикционный диск от маховика.

Использование тросовой передачи позволяет избежать таких крупных проблем, как протечка жидкости и периодическое удаление воздуха из системы управления муфтой.

Между тем, вопрос, как отрегулировать сцепление на автомобиле ВАЗ 2114, остался актуальным и для тросового механизма. Установка нормативных значений гарантирует оптимальную плотность прилегания ведомого диска к плоскости маховика и корзины при включенной муфте. Также конструкция обеспечивает из салона через педаль полное разъединение (выключение) указанных выше деталей.

Когда нужна регулировка привода муфты Lada Samara?

Как показывает практика, виновниками поломок муфты чаще всего являются сами автовладельцы.

Резкий, с «пробуксовкой» старт, а также продолжительное удержание педали в выжатом состоянии, негативно сказываются на работоспособности механизма.

Наличие шума или вибрации при переключении передач говорит о неполадках в трансмиссионной линии. Ниже перечислены несколько признаков, при наличии которых следует выполнить регулировку:

Падение мощности по причине «пробуксовывания», т.е. ненадежной связи диска с маховиком.
Затруднения при переключении передач.
Изменение расстояния хода педали муфты (норма – от 125 до 135 мм).
Рывки или заедание при нажатии на педаль.

Автомобилисты, знающие, какое сцепление выбрать для Lada 2114, скорее всего, будут устанавливать его вместе с тросом. Замена любого элемента муфты должна заканчиваться настройкой привода, как и изменение хода педали.

Ход педали меряют линейкой, которую упирают в пол. Расстояние между нижней и верхней точками положения педали должно быть в пределах 125-135 мм. Максимально допустимая величина – 160 мм. Если ход педали выходит за границы этих параметров, то можно говорить об износе фрикционных накладок ведомого диска.

Специалисты отработали неплохой алгоритм, как отрегулировать трос сцепления на ВАЗ 2114, он состоит из следующих пунктов:

  • Открыть моторный отсек и отключить «минус» АКБ.
  • Для удобства работы отсоединить шланг от воздушного фильтра и снять его.
  • Используя два гаечных ключа «на 17», вращать гайки наконечника, и установить нужный ход педали.
  • Нажать на педаль муфты несколько раз и измерить еще раз расстояние от нижней до верхней точки положения педали.
  • Затянуть гайки и установить воздушный фильтр на штатное место.

Во время настройки следует обратить внимание на состояние троса. Если на «рубашке» имеются потертости, а стальные волокна частично порваны, то придется заменить трос привода муфты Lada Samara

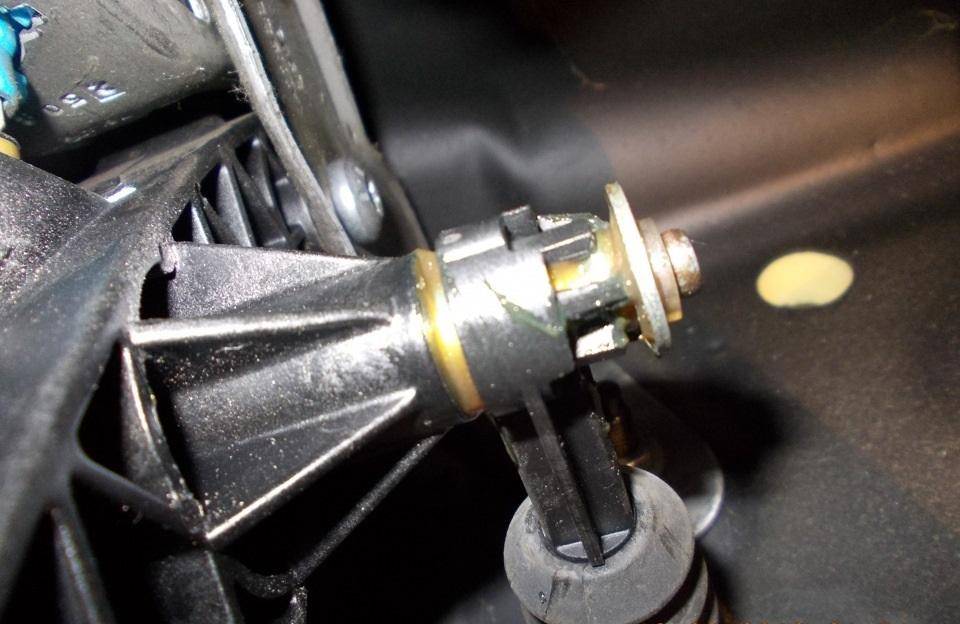

Зачастую на наконечнике наблюдается коррозия, затрудняющая вращение гаек. Для решения проблемы подойдет WD-40. Нелишним будет осмотреть втулки педального кронштейна, а при сильном износе заменить их.

Регулировка сцепления на ВАЗ 2114

Регулировка, как процесс, не представляет сложности и не потребует значительных усилий. Она заключается в изменении длины оболочки тросика сцепления ВАЗ 2114 относительно узла регулировки, благодаря чему изменяются показатели рабочего хода педали в большую или меньшую сторону. Одновременно с уменьшением длины оболочки рабочий ход педали тоже уменьшится, и наоборот. Осталось только найти момент, при котором педаль будет перемещаться на нужные нам 12,5-13,5 см.

Изменение длины оболочки тросика происходит с помощью гаек, расположенных на наконечнике узла регулировки. Изначально необходимо ослабить затяжку контрящей гайки, а затем накручивать или откручивать регулировочную. При накрутке гайки на наконечник троса, педаль сцепления будет подниматься, тем самым увеличивая величину хода, а при откручивании гайки педаль будет прижиматься к полу автомобиля. Конечно, данную операцию удобнее проводить с помощником. После проведения всех манипуляций с педалью контргайка затягивается.

Обратите внимание: во время выполнения работ по регулировке необходимо убедиться в том, что трос сцепления не заедает, свободно передвигается в своем кожухе и на нем отсутствуют порывы отдельных жил. В случае обнаруженных неисправностей трос необходимо заменить

Это даст возможность более точно отрегулировать сцепление и быть уверенным в надежности троса.

Достигнув заданных заводом-изготовителем параметров и затянув после этого контрящую гайку на наконечнике троса, необходимо убедиться в правильности регулировки сцепления. Для этого нужно несколько раз выжать педаль сцепления до пола и снова произвести замер рабочего хода педали. В случае изменения показателей хода педали, регулировку оболочки троса необходимо повторить в порядке, который был описан выше. Общепринятая, но не категорическая мера проверки регулировки – начиная движение сцепление должно «хватать» в середине хода педали.

Окончательная проверка поможет узнать, как точно и насколько правильно отрегулировано сцепление ВАЗ 2114. Для ее проведения автомобиль необходимо установить на ровный участок дороги, затянуть стояночный тормоз, запустить силовой агрегат, включить передачу и попытаться начать движение. Двигатель автомобиля должен заглохнуть. Если этого не произошло, педаль сцепления отпущена, автомобиль стоит на месте и его двигатель работает при включенной передаче – значит, сцепление «буксует».

Иными словами, не обеспечивается должное прижатие ведомого диска к поверхностям маховика и корзины сцепления. Когда при заведенном двигателе передача включается с трудом или не включается вообще – сцепление «ведет». Это обуславливается невозможностью, при данной регулировке хода педали, обеспечить необходимое усилие для воздействия на лепестки корзины сцепления, тем самым ведомый диск не высвобождается. Сцепление постоянно включено. В любом из случаев, кроме того, когда двигатель глохнет, сцепление нуждается в регулировке.

Вот такими, не слишком заумными действиями, осуществляется контроль, который способствует увеличению срока службы троса, выжимного подшипника, ведомого диска сцепления и коробки передач в целом. Ну и как приятное «дополнение», позволяет наслаждаться четким и бесшумным переключением передач во время движения. Если какой-то из моментов регулировки остался непонятным для вас – в интернете есть много видео о регулировке сцепления ВАЗ 2114.

Важные моменты

При замене сцепления необходимо обращать самое пристальное внимание не только на состояние дисков, но и на состояние выжимного подшипника, о котором говорилось выше. После снятия его необходимо несколько раз прокрутить руками

Если вращение идёт туго или во время прокрутки слышен скрип или треск, то подшипник нужно заменить. Если этого не сделать, вся работа по замене дисков сцепления окажется бесполезной, поскольку они опять придут в негодность.
Очищать вал коробки передач и прилегающие детали от грязи следует очень тщательно, лучше всего промыть всё керосином и вытереть насухо чистой ветошью.
Выше приводится способ замены сцепления с полным снятием коробки передач. Но иногда автолюбители обходятся без снятия. Для этого болты, которыми коробка крепится к двигателю, аккуратно выкручиваются (по очереди). На их место устанавливаются шпильки, которые немного тоньше и как минимум втрое длиннее крепёжных болтов. Эти шпильки служат направляющими, по которым коробку можно немного отодвинуть в сторону. Так между двигателем и коробкой образуется щель, через которую и снимаются диски сцепления. Этот способ менее трудоёмкий, но у него имеются свои недостатки: добраться до выжимного подшипника будет невозможно и тщательно очистить вал коробки от грязи не удастся.

Как видно из этой статьи, замена сцепления — операция весьма трудоёмкая. Поэтому необходимо в точности следовать предлагаемой инструкции. Также не следует забывать и о технике безопасности, особенно когда дело дойдёт до снятия коробки передач. Это очень тяжёлый агрегат, при работе с которым следует быть предельно осторожным.

Это интересно: Коробка передач робот

Копирайтер с пятилетним стажем.

Текст видео

При длительной эксплуатации автомобиля система сцепления подвергается износу и механическим повреждениям. Не отрегулированный надлежащим образом привод неудобен для водителя. Кроме того, несвоевременная регулировка может привести к выходу сцепления из строя, что влечет за собой трудоемкую и дорогостоящую процедуру замены. В данной статье мы подробно рассмотрим, как отрегулировать сцепление на ВАЗ 2115 — видео этого процесса поможет дополнительно разобраться в нем. Как отрегулировать? Привод с нарушенной регулировкой находится на несколько сантиметров выше или ниже, относительно тормоза. Это делает привод неудобным для использования и может стать причиной аварийных ситуаций.

Положение привода изменяется в результате изнашивания накладок ведомого диска при длительном вождении машины. У автомобилей марки ВАЗ 2115 нормальным принято считать ход педали 125-135 мм. Наибольший безопасный ход не превышает 160 мм. Регулировка необходима также в том случае, если узел выключается не полностью или буксует. Отладка осуществляется с помощью изменения длины троса сцепления и его оболочки.

Инструменты 2 ключа на 17. У ВАЗ 2115 нижний конец оболочки-«рубашки» троса держится на двух крепежах, которые ослабляются с помощью этих ключей.

Ключи на 17“ – основные инструменты для регулировки троса сцепления Ключи на 17 — основные инструменты для регулировки троса сцепления Пошаговая инструкция Первоначально стоит измерить отклонение педали от нормы. Для этого нужно упереть привод до максимума, затем — отпустить. Необходимо замерить длину хода – расстояние от центра площадки педали в ее нижнем положении, когда она уперта в пол, и ее верхним положением. Если отклонение от нормальной длины существенное, следует отрегулировать педаль. Перед регулировкой нужно замерить длину хода педали сцепления Перед регулировкой нужно замерить длину хода педали сцепления Отклонение от нормы можно обнаружить и без измерений. Для этого нужно расположить машину на ровной горизонтальной поверхности, включить первую передачу и, плавно отпуская привод, начать движение. Если автомобиль тронулся только под конец нажатия педали, необходима отладка. Для того, чтобы отрегулировать привод у ВАЗ 2115, необходимо изменить длину «рубашки» троса. Для этого нужно ослабить или затянуть две гайки, с помощью которых он прикреплен к кронштейну. Регулировка троса сцепления Регулировка троса сцепления Открываем капот. Снимаем воздушный фильтр. Находим трос и гайки, которыми он крепится к кронштейну. Они находятся на его резьбовой части. К сожалению, у ВАЗ 2115 эти детали расположены неудобно. При манипуляциях с гайками изменяется длина оболочки-«рубашки» троса. Для того, чтобы уменьшить ход, ослабляем гайку, находящуюся внутри кронштейна, и подкручиваем гайку снаружи, и наоборот, если нужно увеличить

Важно помнить, что перетяжка, как и слабое натяжение, недопустимы. При перетяжке трос быстро порвется, а при слабом натяжении сцепление перестанет полностью выключаться

Если резьба заржавела, можно использовать жидкость для облегчения отворачивания резьбы. В случае, если таковой нет, можно применить моторное масло либо тормозную жидкость. После отладки следует проверить изменения в работе узла. Делать это нужно так же, как и при первичной проверке на отклонение хода от нормы. После правильно осуществленной регулировки ход не превышает 135 мм. Если процедура ни к чему не привела и сцепление у вашего ВАЗ 2115 продолжает буксовать, значит элемент пришел в негодность, и нуждается в замене.

Будет полезно: Ошибка 0172 «слишком богатая смесь» на ваз 2114: причины, как исправить?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
