Замена тормозных трубок – о ремонте и профилактике

Подробнее о материалах

Сегодня тормозные трубки изготавливают из нескольких типов материалов, однако в легковом автотранспорте используется только медь и сталь. Здесь нельзя упомянуть и о нескольких типах вальцовок. Вальцовка типа «грибок» наиболее распространена в европейских автомобилях, тем временем как коническая – в азиатских. У обоих типов вальцовки есть свои особенности. К примеру, при развальцовке медных трубок в районе «грибка» часто наблюдается деформация – прямое следствие высокой пластичности меди. А вот если вальцовка коническая, то соединение напротив становится более герметичным

Вот о чем важно знать рядовым автолюбителям:

• Медные трубки легче монтировать, они более гибкие и податливые и лучше переносят воздействия агрессивной среды (недаром выше мы упоминали соль, которой покрывают дороги зимой). Медные трубки считаются особенно предпочтительными, если в системе используется коническая вальцовка;
• Стальные трубки жесткие и хорошо держат форму. Их рекомендуется использовать в системе автомобильного сцепление, где трубка жестко фиксируется. Трубки сцепления довольно короткие, так что высокая прочность и низкая склонность стали к деформации оказывается очень кстати.

Эксперты, впрочем, отмечают, что с переходом от обычных тормозных жидкостей из бутилового спирта и касторового масла к жидкостям типа DOT 3 и выше у медных тормозных трубок начали проявляться серьезные недостатки. Во-первых, жидкости DOT довольно гигроскопичны и в тормозной системе они образуют несколько гальванических пар. В местах контакта могут наблюдаться разрушения. Во-вторых, медь имеет отличный от стали коэффициент температурного расширения. В некоторых автомобилях тормозная магистраль может иметь длину около 4 и более метров, и именно такая магистраль при нагревании тормозной жидкости будет ощутимо удлиняться. Опытные автолюбители отмечают, что в обычных легковушках можно смело использовать медные трубки, а вот во внедорожниках, которые эксплуатируются в особенно жестких условиях, лучше использовать трубки из качественной нержавеющей стали.

Как менять передние трубки?

Для работы понадобится наличие специального ключа. Он представляет собой инструмент с болтом для поджатия. Ключ напоминает накидной, но не нужно приобретать в магазинах дешевое изделие. Такие ключи изготовлены из мягких сплавов, которые не выдерживают больших нагрузок. Гайка на трубке изготовлена из стали – ключ легко выходит из строя, а грани на гайке слизываются. Тогда откручивание и закручивание такой детали может быть большой проблемой. Гайки закручены достаточно туго и можно поливать их WD-40, а вот нагревать не стоит. При нагреве тормозная жидкость закипает, из-за высокого давления в системе может разорвать шланги, особенно если они старые.

Как заменить трос спидометра на ВАЗ 2101-ВАЗ 2107?

Примечание!
У тормозной системы есть контуры, на классике они располагаются поперечно друг другу, то есть задний тормозной контур (Оба задних колеса) и передний тормозной контур (Оба передних колеса), как мы уже говорили выше, если рвётся шланг заднего контура к примеру, то оба колеса задних перестают тормозить (Полностью контур выходит из строя) и наоборот, но мы не об этом, про прокачку тормозов пару слов хотим сказать, когда дело касается тормозной системы то и прокачка тормозов всегда затрагивается, для прокачки нужна тормозная жидкость поэтому ей заранее и запаситесь, ещё учитывайте те самые контуры тормозной системы, основываясь на них, при работе с передней частью (Например в передней части Вы тормозные шланги меняете) прокачивайте только её, при работе с задней часть (Например Вы задний тормозной шланг собрались поменять), прокачивайте именно задние колёса к передку можете даже и не приближаться, не забывайте об этом!

1. Начнём с передних тормозных шлангов, даже если они у Вас целы и не нуждаются в замене, не надо сразу листать дальше и искать информацию по замене заднего тормозного шланга (Она в пункте 2 дана), потому что шланги (Что передние, что задние) заменяются аналогично и прочтя этот пункт, Вы будете знать то, чего мы в пункте 2 не указали, ну что же начнём! Для замены шланга спереди, снимите колесо (Как снять колесо, читайте в статье: «») и выкрутите гаечным ключом болт который шланг к суппорту крепит (см. фото ниже), после чего выньте болт и на нём будут медные шайбы (Две, указаны красными стрелками), они должны быть заменены на новые, они играют роль неких уплотнителей и при установке старых (Обжатых шайб) не исключена вероятность того, что тормозная жидкость через то место куда шланг к суппорту подсоединяется польётся.

Примечание!
Во время работы, тормозная жидкость всё же чуть-чуть выльется из тормозного бачка, чтобы это было не существенно (Обязательно проделайте данную операцию), во время выкручивания болта который тормозной шланг к суппорту крепит пережмите его как это показано на фото 1, тем самым, когда шланг будет отсоединён из него выльется незначительная часть тормозной жидкость, вся она не выльется так как шланг пережат будет, после чего Вам будет нужно открутить тормозной шланг где он к тормозной трубке крепиться (Это уже другой конец шланга, более подробно как его отсоединить, читайте в пункте 2 чуть ниже) и после этого, шланг просто отсоединить будет нужно, но и здесь казус, когда шланг будет отсоединён из трубки потекёт тормозная жидкость, чтобы этого не произошло, заткните трубку чем ни будь, к примеру болтом подходящего диаметра или заглушкой, более подробно на фото 2 смотрите! (Если Вам не нужно это, пережимать шланг, затыкать отверстие, то просто берите резиновую грушу и с помощью неё заберите всю тормозную жидкость из тормозного бачка, но после замены шлангов, прокачать все 4-ре колеса в этом случае придётся и кстати, жидкость эту обратно не заливайте, она уже испорчена будет)

2. Переходим к снятию заднего тормозного шланга, он крепится точно так же как и передний, только в том месте где передний шланг к суппорту болтом крепится, задний же за счёт гайки прикручен (см. маленькое фото), но а другим концом, тормозной шланг точно так же как и передний крепится (Мы же в пункте 1 не описали процесс отсоединения шланга от тормозной трубки, а только описали как его от суппорта отсоединить), поэтому чтобы отсоединить шланг от тормозной трубки, её отвернуть будет нужно (Красная стрелка) но в то время когда ключом трубку крутить будете, удерживайте другим гайку шланга (Указана синей стрелкой) и как только трубка будет чуть-чуть ослаблена, пассатижами выньте стопорную скобу (Указана зелёной стрелкой) и отсоедините тормозной шланг от трубки, в обратном порядке шланги подсоединяются точно так же, когда работа будет завершена, залейте тормозную жидкость и прокачайте тормоза в автомобиле (Как прокачать тормоза, читайте в статье: «Прокачка тормозной системы на классике»), потом убедитесь что жидкость не откуда не течёт, по возможности устраните проблему.

Дополнительный видео-ролик:
Посмотрите два видео-ролика, в которых наглядно показан процесс замены передних тормозных шлангов и заднего шланга (Про передние шланги верхний ролик, про задний, последний).

Вакуумный усилитель тормозной системы.

Неисправность вакуумного усилителя трудно спутать с чем-то другим. Если усилие на педаль тормоза значительно возросло, в первую очередь следует проверить исправность ВУ. Для проверки работоспособности вакуумного усилителя рекомендуется запустить двигатель автомобиля, дать поработать ему около 1 – 2 минут. Затем, нажать на тормозную педаль несколько раз. При исправном вакуумном усилителе первые 3-5 нажатий будут легкими.

Поскольку принцип работы ВУ основан на отборе вакуума из впускного коллектора двигателя, при нарушении герметичности его диафрагмы может наблюдаться падение мощности и увеличение расхода топлива. При обширном повреждении диафрагмы ВУ будет отчетливо слышно шипение при работающем двигателе, особенно при нажатии на педаль. Наряду с герметичностью мембраны вакуумного усилителя следует проверить целостность шлангов и мест их соединений.

Если проблема разгерметизации заключается в шланге, его необходимо заменить. Иногда может наблюдаться утечка тормозной жидкости в корпус ВУ из главного тормозного цилиндра. ГТЦ подлежит обязательному ремонту, а заведомо исправный «вакуумник» — промывке неагрессивным очищающим составом (не бензином!). Подавляющее большинство современных вакуумных усилителей имею неразъемный корпус и являются непригодными к ремонту. Поэтому, нерабочий «вакуумник» подлежит обязательной замене.

Как выбрать качественный тормозной шланг

Основное внимание необходимо обращать на качество приобретаемой в магазине замены старым тормозным шлангам. Они должны быть, с одной стороны, достаточно гибкими, с другой — очень прочными

Рукав не должен «дубеть» при минусовой температуре, а также менять своих свойств при перепадах давления тормозной жидкости.

Армированные тормозные шланги — самые на сегодняшний день надёжные (но при этом и довольно дорогие). Они изготавливаются из прочных пластиковых трубок, армированных железной оплеткой, сверху покрываются ПХВ. Любые перепады давления в системе они выдерживают с лёгкостью, при этом совершенно не изменяя своего сечения. Это позволяет водителю точнее дозировать тормозное усилие и лучше чувствовать автомобиль.

Замена тормозных трубок – о ремонте и профилактике

Бывает, что в процессе эксплуатации автомобиля в силу различных причин требуется замена тормозных трубок. Иногда ремонт и замена этих частей должны осуществляться даже не из-за поломки, а в профилактических целях. Почему это происходит и как самостоятельно провести ремонт тормозной магистрали, постараемся развернуто рассказать чуть ниже.

Когда нужна замена тормозных трубок и прочий ремонт системы?

Трубки и шланги тормозной системы служат для передачи усилия, идущего при помощи жидкости от педали на главный цилиндр, и далее к рабочим, которые установлены на опорных дисках. Соединяются трубки с цилиндрами и распределительными узлами при помощи конусных муфт.

Необходимо заметить, что внешний осмотр состояния тормозной системы вполне возможно провести самостоятельно, однако в случае возникновения какой-либо неисправности лучше обратиться за помощью в специализированный центр, где проводится диагностика и квалифицированный ремонт системы автомобиля, а также замена жидкости.

Согласно рекомендациям изготовителей, проверка работоспособности всех узлов автомобиля должна проводиться в соответствии с графиком регламентных работ. Диагностика тормозной системы осуществляется 1 раз в 2 года (или через каждые 50 000 км пробега). Прорезиненные шланги подлежат замене после 125 000 км независимо от их технического состояния.

Основные неисправности системы тормозов:

• существенное увеличение пути торможения автомобиля;
• при нажатии на педаль появляется пульсация и слышен скрип;
• большой свободный ход педали торможения;
• утечка жидкости;
• перегрев тормозных барабанов;
• при нажатии на педаль автомобиль начинает уводить в сторону;
• растрескивание тормозных шлангов;
• неравномерный износ колодок.

Как сделать ремонт тормозных трубок?

Как самостоятельно восстановить поврежденную магистраль? Ремонт тормозных трубок требует от водителя определенного опыта и умения пользоваться слесарными инструментами. Но не все так сложно. Далее поэтапно изложен процесс реставрации поврежденной системы.

1. Вначале необходимо открутить трубку от тормозного цилиндра или суппорта.
2. При помощи трубореза производится разрез трубопровода в нужном месте.
3. Удаляется поврежденный участок.
4. Край трубки обезжиривается бензином.
5. Зажимают трубку клещами так, чтобы ее край выступал примерно на 50 мм.
6. При помощи дрели внутри трубки на краю снимается фаска.
7. По окончании нужно удалить остатки стружки.
8. Далее на трубку насаживается штуцер.
9. Край трубки вставляется в специальное приспособление и проводится ее развальцовка.

Отремонтированный трубопровод продувают сжатым воздухом и соединяют с магистралью при помощи специального переходника. Теперь осталось только прокачать тормозную систему, и автомобиль готов к дальнейшей эксплуатации.

Замена передних тормозных шлангов своими руками

металлические трубки не должны иметь явных механических повреждений и различных деформаций;
прорезиненные шланги должны быть эластичными без трещин и разрывов

Следует особое внимание уделять качеству заделки шлангов в наконечниках. Не допускать попадания на них горючего и смазочных материалов;
крепежные скобы должны быть в удовлетворительном состоянии;
в местах соединения трубок с главным цилиндром, бачком и магистралью не допускается просачивание жидкости.

Простейшие ремонтные работы можно провести даже в домашних условиях. Например, замена передних тормозных шлангов осуществляется в такой последовательности:

1. Установить автомобиль на ровную площадку.
2. Снять переднее колесо.
3. Отвернуть штуцер тормозной магистрали, при этом ключом следует удерживать шланг, чтобы он не провернулся.
4. Снять скобу и вынуть наконечник из кронштейна.
5. Открутить штуцер шланга от рабочего цилиндра.
6. Отвернуть поврежденный шланг от тормозной трубки.
7. Ввернуть новый шланг.

carnovato.ru

Выбор и правильное использование обжимных муфт

Выбор обжимных муфт необходимо делать, исходя из типа рукавов высокого давления, их характеристик, размеров и назначения. Для РВД типов 1 ST/SN и 2 ST/SN подходят муфты легкого типа, для работы с РВД типов 4 SP/SH, R12 и R13 необходимо использовать усиленные муфты. В большинстве случаев достаточно применять универсальные муфты, хотя при изготовлении некоторых трубопроводов может понадобиться концевая арматура с муфтами специальной конструкции.

Для резиновых РВД наилучшим образом подходят рифленые муфты, которые обеспечивают максимально надежный монтаж при продольной опрессовке. Гладкие муфты применяются для поперечной опрессовки, в процессе которой на муфте формируются кольцевые канавки. Гладкие муфты используются и для работы со многими типами пластиковых трубопроводов.

Особое внимание при выборе муфт нужно обращать на технологию их монтажа, а именно — требует ли она зачистки РВД или нет. Если муфта зачистная, то шланг предварительно нужно подготовить — удалить наружный и/или внутренний резиновый слой; если муфта незачистная, то монтаж можно выполнять без предварительной обработки рукава

Монтаж зачистных муфт на не зачищенный шланг запрещен, так как это снижает надежность рукава и концевой арматуры. Это правило актуально и для незачистных муфт — их не рекомендуется монтировать на зачищенный шланг.

Опрессовка рукавов высокого давления выполняется с применением специальных прессов. Если работа выполняется с применением зачистных муфт, то нужно иметь еще и окорочный станок для удаления верхнего и/или внутреннего слоя рукава. При правильном выполнении опрессовки рукав высокого давления и его концевая арматура будут отвечать требованиям ГОСТ, такие изделия обеспечат надежную работу гидравлической и других систем в любых условиях.

Наиболее частые вопросы

В целом, с подбором трубок, инструментов и других вещей, которые потребуются в ходе вальцовки, проблем возникнуть не должно. Однако множество интересных вещей можно почерпнуть из руководств для автослесарей и автомехаников. Давайте ответим на популярные вопросы, касающиеся тормозных трубок, пользуясь указаниями и советами именно из таких руководств:

• Чем покрыть тормозные трубки ? Ответ: оригинальные трубки обычно покрывают полимерным материалом. Рядовой автолюбитель может воспользоваться антикоррозийным спреем;
• Можно ли запаять тормозную трубку ? Ответ: это крайне ненадежное решение, к которому специалисты не прибегают. Подтекающие трубки меняют. Лишь в некоторых случаях допускается пайка с использованием твердого припоя – при правильной завальцовке припой не будет занижать диаметр всей трубки;
• Можно ли гнуть тормозные трубки ? Ответ: можно, но углы сгиба не должны быть большими. Стальные трубки особенно не рекомендуется гнуть под большим углом. Для таких работ лучше всего пользоваться трубогибом. Разгибать трубки запрещено;
• Нужно ли чистить тормозные трубки ? Ответ: да, но в действительности речь идет о чистке всей системы. Достаточно следить за уровнем тормозной жидкости и ее состоянием. Периодически тормозную систему стоит промывать с помощью свежей тормозной жидкости.

Также нельзя не отметить, что некоторые автолюбители тщательно зачищают тормозные трубки и красят их в тот цвет, который им нравится. Данная процедура не является обязательной, но красить тормозные трубки вполне можно без вреда для тормозной системы.

Технология развальцовки трубок

Технологию развальцовки трубок можно привести на примере работы ручного инструмента для развальцовки, состоящего из основания с раззенкованными отверстиями на основные типоразмеры труб и соответствующего им набора насадок.

Перед началом работ трубку необходимо ровно обрезать, так, чтобы срез был строго перпендикулярным центральной оси. Рекомендуется использовать специально приспособленные для этого труборезы. После этого отрезанный край трубы обрабатываем напильником или срезаем фаску с помощью риммера и тем самым удаляем все заусенцы с внутренней и внешней части торца.

Далее, в отверстие основания строго по диаметру вставляется трубка и зажимается прочной металлической рамкой так, чтобы край трубки немного выступал над плоскостью уровня основания.

Берем соответствующую отверстию насадку, представляющую с одной стороны стальной цилиндрический предмет с поверхностью конусообразной формы и приспособлением для прижимного винта на другой стороне. В зависимости от вида будущего соединения насадка для развальцовки может иметь различную форму, поэтому подбираем поверхность необходимой конфигурации.

Установив нужную нам насадку, начинаем постепенно закручивать винт центрирующего стержня, давя поверхностью насадки на трубку, постепенно прижимая ее к краям отверстия в основании. По завершении операции винт стержня раскручивается, основание разбираем и развальцованная трубка свободно достается из приспособления.

Самое главное, не забывать одевать гайку штуцера на трубку заранее, в противном случае вам придется повторить все операции в той же последовательности еще один раз.

Подготовка к замене шлангов

Оборудованный смотровой ямой гараж либо установленная эстакада могут существенно облегчить проведение работ — не придётся поднимать автомобиль домкратом и снимать передние колёса. При отсутствии ямы необходимо подготовить следующие инструменты: домкрат несколько деревянных брусков; противооткатные упоры; специальный ключ для откручивания тормозных шлангов; стандартный набор рожковых ключей от 8 до 17 мм; тормозную жидкость; ветошь; перчатки; набор медный шайбочек.

Медные гайки необходимо устанавливать только определённого диаметра — узнать его можно в руководстве по эксплуатации авто или в онлайн-каталоге запчастей, введя VIN автомобиля. Оригинальные шланги поставляются в комплекте со всеми шайбами, дубликаты — в зависимости от производителя. Как выбрать шланги и зачем их менять? Периодичность замены тормозных шлангов не имеет чётко установленных сроков — многое зависит от условий эксплуатации, возраста авто и качества используемых запчастей. Но существуют общие рекомендации по замене тормозных шлангов: 3–5 лет эксплуатации авто или 80–100 тысяч километров пробега.

Тормозные шланги изготавливаются из высокопрочной резины и должны выдерживать давление свыше 10 МПа (рабочее давление в тормозной системе легковых автомобилей составляет в пределах 10 МПа). Со временем резина теряет свои эксплуатационные характеристики, что приводит к расслоению, вздутию или разрыву шланга. Это чревато следующими последствиями:

• при отслоении часть резины внутри шлага начинает работать подобно клапану — либо не пропускает тормозную жидкость к поршню, либо не пропускает её в обратном направлении. В первом случае тормозные колодки не сжимаются и колесо не тормозит, во втором — из-за избыточного давления колодки остаются постоянно сжатыми, что приводит к перегреву тормозного диска и колодок, и их разрушению;
• при вздутии шланга тормоза будут работать с некоторым запозданием, что чревато потерей контроля над автомобилем во время торможения;
• разрыв шланга приведёт к вытеканию тормозной жидкости, потери давления во всей тормозной системе и полному отказу тормозов.

Последствием любых из перечисленных выше вариантов является потеря контроля над автомобилем, что приводит к возникновению аварийной ситуации

Поэтому очень важно во время периодической замены тормозных колодок и сезонной замены колёс проверять состояние передних тормозных шлангов: на них не должно быть следов подтёка тормозной жидкости, вздутий и трещин

При выборе тормозных шлангов рекомендуется обратить внимание именно на оригинальные детали либо выпускаемые под контролем производителя авто. Некоторые изготовители запчастей маркируют выпускаемые изделия как «подходящие» для использования на определённых марок авто

Но это не означает одобрение автопроизводителя к применению этих комплектующих и прохождение ими тестов на совместимость.

Лучшим вариантом для автовладельца станет покупка оригинального тормозного шланга у официального дилера авто — только это может служить гарантией стабильной работы тормозной системы авто после замены шлангов.

Причины замены

Тормозные шланги предназначены для подачи тормозной жидкости из главного тормозного цилиндра, через тормозные трубки к рабочим тормозным цилиндрам под высоким давлением и температурой. Работают постоянно в движущихся элементах подвески, поэтому сделаны эластичными из резинового состава.

Схема тормозной системы ВАЗ 2110

Основные причины для замены тормозных шлангов на автомобиле ВАЗ 2110 являются:

• наличие трещин на наружной части при изгибе;
• потертости об элементы подвески;
• течь тормозной жидкости из шлицевых соединений трубки;
• в более редких случаях дефект может возникнуть в результате попадания инородного тела при движении по дороге (щебень, камни, снег, лед и т.д.);
• также в исключительных случаях происходит отслаивание внутренней части шланга (визуально обнаружить не возможно), при этом дефекте происходит закупорка внутри и жидкость через нее не проходит, выявляется при демонтаже.

Главный тормозной цилиндр (ГТЦ).

Наиболее частой проблемой тормозной системы является износ уплотнительных манжет, реже – самого поршня или возвратных пружин. Результатом небрежного отношения к чистоте тормозной жидкости, ее несвоевременной замены может стать поврежденный поршень и манжеты. Другой сопутствующей проблемой может стать утечка тормозной жидкости в вакуумный усилитель через поврежденные манжеты и сальники. В этом случае наблюдается снижение уровня жидкости в бачке при внешнем отсутствии потеков.

Другой распространенной проблемой может стать подсос воздуха через негерметичные соединения контуров. В этом случае наблюдается небольшое просачивание жидкости. Иногда тормозная жидкость может уходить через треснутый расширительный бачок. Другой, не менее серьезной проблемой может стать заклинивающий шток, связанный с тормозной педалью. Необходимость замены ГТЦ в сборе можно определить исключительно в условиях СТО на специальном оборудовании. Если на внутренней поверхности цилиндра имеются риски, сколы и задиры, он подлежит безоговорочной замене.

В других случаях, за исключением сильного износа рабочих поверхностей и выработки поршня на «эллипс», замене подлежать лишь резиновые манжеты. Это сильно удешевляет сам ремонт. Треснувший бачок для жидкости также подлежит замене. Потеки через соединения могут быть устранены затягиванием при помощи специализированного гаечного ключа. Использование герметика или каких-либо уплотнителей в соединениях тормозной системы не допускается.

Экскурс в историю

В первой половине прошлого века инженеры экспериментировали над тормозными системами. Так, например, появились барабанные тормоза, которые на некоторое время заменили еще несовершенные дисковые практически полностью. Но вот проблему чего долгое время не удавалось решить, так это проблему привода. Изначально главный тормозной привод был механическим. Он включал в себя тросы, которые протягивались от педали к различным механизмам и уже потом к колесам. Разумеется, такая тормозная система не только была не слишком практичной (требовала больших усилий при нажатии на педаль, к примеру), но еще и сильно страдала от загрязнений и воздействия химически агрессивной езды. К тому же тросы ржавели, деформировались под действием времени и перепадов температур. Решить проблему механического тросового привода сумел Малколм Локхид.

Первый тормоз с гидроприводом, имеющим довольно сложную по меркам прошлого века систему шлангов, был установлен на автомобиль от Duesenberg аж в 1921 году. Доработала систему уже ]Chrysler, а следом за успехов на данном поприще добилась Ford вместе с General Motors.

Как выполняется ремонт тормозных трубок

Этот процесс требует от автолюбителя широких навыков слесаря и умение пользоваться специальным инструментом. Ремонт выполняется в случаях, когда нет возможности провести замену поврежденной магистрали, предполагает экономию средств на покупке новой системы трубок и продлевает срок службы старой.

Для выполнения ремонта необходимо:

1. Выкрутить поврежденную трубку из цилиндра или тормозного суппорта.

2. После отсоединения необходимо срезать поврежденный участок с помощью трубореза.

3. Зажмите трубку в 50 миллиметрах от края разреза и снимите фаску на краю трубки с помощью дрели.

4. Удалите все, что осталось от стружки и насадите в место разреза штуцер, предназначенный для соединения трубки с рабочим механизмом тормоза.

5. Вставьте край трубки в специальное оборудование и развальцуйте ее. Магистраль, подвергшаяся ремонту, подлежит продувке сжатым воздухом. И только после этого осуществляется ее монтаж с рабочим механизмом или другой системой трубопровода с помощью переходника.

Что касается длины трубки, то этот параметр зависит от модели автомобиля. На некоторых машинах тормозные трубки имеют запас, который позволяет укорачивать трубку и снова соединить с рабочим механизмом. Металл, из которого изготавливается тормозная трубка, является гибким, поэтому сложностей с ее положением возникать не должно.

Ремонт тормозных трубок, самостоятельная развальцовка, инструменты и приспособления

Каждый автолюбитель должен немного разбираться в конструкции своей машины, чтобы уметь в случае ремонта устранить неисправность своими руками, если есть такая возможность. Особенно это касается тормозной системы. Часто, при её поломках требуется развальцовка тормозных трубок, по которым жидкость передаётся, при нажатии на педаль, от цилиндра к колодкам.

Признаки замены

Определить неисправность трубок самостоятельно можно при следующих признаках:

• Вытекание тормозной жидкости из системы;
• Перегрев тормозных барабанов;
• Скрип при нажатии на педаль;
• Увеличение хода тормозной педали;
• Тормозной путь становится длиннее;
• Износ колодок происходит неравномерно.

Причины замены

1. Возникновения коррозии;
2. Образований трещин;
3. Закисленность резьбы;
4. Воздействия внешней среды;
5. Плохое крепление.

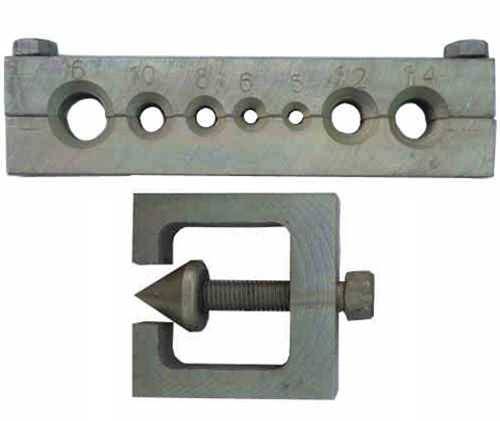

Станок для развальцовки

Конечно, при неисправности трубок, можно отогнать машину на СТО и доверить ремонт специалистам. Но зачем тратить деньги на то, что можно сделать самому? Для этого необходимо приобрести инструмент для развальцовывания в специализированных магазинах или заказать по интернету. Он бывает для дюймовой или метрической резьбы. В набор входит труборез, приспособление, клещи, зажим, штампы под разные диаметры трубок для развальцовки грибком.

При покупке инструмента следует обращать внимание на производителя и стоимость. Самые дешёвые наборы лучше не покупать, так как их качество не способствует долгой эксплуатации

Этот способ ремонта является менее затратным чем в автомастерской, и сравнительно лёгким.

Самодельное приспособление для ремонта тормозных трубок

Ещё более дешёвым методом является изготовление самодельного устройства. При желании и минимальных навыках работать руками, ничего сложного в этом нет. Для начала необходимо изготовить основание (станину) для крепления трубок. Можно собрать её из двух стальных уголков. Уголки нарезать нужной длины шлифовальной машинкой, просверлить в них два отверстия для крепления болтами. Это делается за 15 минут.

Собрав станину нужно сделать отверстия под трубку, и снять фаски на сверлильном станке или дрелью. Самым сложным является изготовление пуансонов (оправок). Можно заказать их знакомому токарю.

Процесс развальцовки тормозных трубок своими руками

Сначала необходимо определить степень поломки трубки и возможность ремонта. Для этого откручиваем её от суппорта или тормозного цилиндра. Если можно удалить повреждённый участок, сохранив при этом нужную длину, обрезаем этот кусок труборезом. После этого обрабатываем бензином оставшуюся часть, зажимаем клещами и снимаем внутреннюю фаску дрелью. При невозможности провести ремонт, покупаем трубку в магазине.

Инструкция по ремонту трубки своими руками:

• Устанавливаем трубку в приспособлении (основании). Необходимо, чтобы конец выступал на 5 мм за край;
• Меняем конус на штамп, необходимый под диаметр трубки;
• Закручиваем штамп;
• Вкручиваем штамп и расплющиваем слегка торец медной трубки;
• Одеваем штуцеры. Обязательно не забыть, а то придётся все переделывать;
• Снимаем штамп и меняем на инструмент в форме конуса;
• Аккуратно не торопясь, закручиваем;
• Вытаскиваем трубку и если необходимо зачищаем.

На выходе имеем новую тормозную трубку под конус. Развальцевать трубку можно и другим способом, называемым «грибок». Обычно на автомобилях европейского производства применяют развальцовку «грибком», а на японских моделях и других азиатских используется «конус». Чтобы развальцевать под «грибок» нужно просто не снимать необходимый штамп.

Плюсы и минусы самостоятельной развальцовки

К плюсам развальцовки своими руками можно отнести то, что вы отнесётесь к работе ответственно и серьёзно и будете уверены в качестве выполненной работы. Нет необходимости платить кому-то за работу, часто необоснованную цену.

Из минусов стоит отметить, что тормозные трубки не очень часто выходят из строя и ваш инструмент может понадобиться всего один раз. Исключение если вы покупаете подержанные автомобили с большим пробегом, которые содержались в плохих, неблагоприятных условиях или были в авариях и довольно часто их меняете.

Делать ремонт своими руками по инструкции или доверить специалистам приходится решать каждому человеку индивидуально, но следить за состоянием тормозной системы и трубок, в том числе необходимо всегда!
