Замена тормозных дисков своими руками

Подготовка к замене ТД

Определив неисправность ТД, надо подготовиться к тому, чтобы самому их поменять. Для этого в первую очередь требуется купить новую запчасть в автомобильном магазине.

Выбирая тормозные диски для своей машины, автовладелец должен учитывать стиль своего вождения. Любит ли резко разгоняться и активно маневрировать. Как часто использует тормоза. Ездит много по городу или преобладают междугородние поездки по трассе.

От этих факторов зависит запчасть какого производителя требуется покупать. Диски могут быть штатными и спортивными.

• Штатный ТД — изготавливается из чугуна, отливка обрабатывается на фрезерном станке. Они бывают вентилируемые и невентилируемые. Без вентиляции — это одинарный диск, который обжимается с двух сторон тормозными колодками. Диск с вентиляцией отличить просто — это два диска соединенных между собой переборками. Вентиляция происходит во время движения за счет попадания воздуха между этими блинами. Одни из уважаемых производителей этой продукции — Bosh, Zimmerman, ATE.
• Спортивный ТД — делается из прочного и сверхпрочного серого чугуна, а также из аустенитовой нержавейки. Считается, что это более прочная продукция, которая может прослужить значительно дольше и при более агрессивной езде. Такие диски производят — EBC, DBA, Brembo.

Объясняется такое правило тем, что неодинаковый вес однотипной запчасти на колесах одной оси приведет к потере курсовой устойчивости.

Таким образом, для ремонта покупается два или четыре ТД, но ни в коем случае один или три.

В гараже или на специальной технической площадке заранее готовится инструмент и материалы необходимые при ремонте.

1. Домкрат и баллонный ключ.
2. Ключи на «13» и «17».
3. Ключ гаечный с трещоткой.
4. Большая плоская отвертка.
5. Тонкая плоская отвертка.
6. Струбцина.
7. Кусок проволоки, чтобы зафиксировать ступор.
8. Молоток.
9. Жидкость WD, для того чтобы открутить прикипевший крепеж.
10. Тормозная жидкость, на случай прокачки тормозов.
11. Ветошь.

Машину установить на яму или на подготовленной ровной площадке. Заранее определиться, нужна ли замена задних тормозных дисков или меняются только передние. От этого зависит, каким образом поднимать машину домкратом. Приподнимать весь борт или только передние колеса.

Подняв машину домкратом, с помощью «баллонника» снять колесо. Освободившийся механизм тормозов и поверхность ступицы очистить от грязи и масла с помощью щетки и ветоши.

Важные нюансы замены тормозов, которые надо знать

Если проводить работу самостоятельно, следует разобраться во всех аспектах, чтобы не допустить ошибок. Не стоит экономить на надежности запасных частей, от этого зависит не только срок их службы, но и безопасность движения, дешевые работают хуже и могут привести к порче других деталей системы. Учитывать следующее:

1. Передние колодки и тормозные диски следует менять намного чаще, чем задние. На них приходится основная нагрузка. В среднем, ресурс меньше в 2 раза.
2. Все данные по дискам нанесены на торцевую часть. По маркировке можно определить, какая допустимая минимальная толщина должна быть. Если она меньше, восстановить их нормальную работоспособность нельзя.
3. Менять диски попарно, даже когда один из них в хорошем состоянии. Это связано с тем, то из-за неравномерной толщины и степени износа тормозная система будет работать не так, как должна. При покупке деталей, бывших в употреблении, стоит брать только те, что стояли на одной машине.
4. Протачивать только изделия из чугуна, если толщина больше минимально допустимого значения. Делать это можно как на цельных, так и на вентилируемых деталях, а составные варианты такой обработке не подлежат. Не получится восстановить диски из металлокерамики и углеродного волокна. Проводить эту работу только на станке, делать в гараже нельзя. Обычно запаса толщины хватает только на одну проточку.
5. Прокачивать тормоза, даже когда система не вскрывалась. Новые детали по параметрам отличаются от старых, поэтому лучше перестраховаться и исключить любые проблемы.
6. Менять тормозную жидкость через каждые 60 000 пробега или раз в 2 года, если машина за этот период проехала меньше. Состав теряет свойства, загрязняется и напитывается водой, что недопустимо.
7. Кроме дисков и колодок необходимо время от времени менять и другие части системы – тормозные цилиндры, пружины, скобы и другие части суппорта. Делается это по мере износа. Когда резиновый пыльник на цилиндрике поврежден, или стальная поверхность изъедена коррозией, следует немедленно провести замену.
8. После работы убедиться в том, что нет протечек на соединениях. Осмотреть узлы из ямы, так намного проще обнаружить проблемы.
9. Проверять состояние тормозных шлангов. Если они потрескались или вздулись, немедленно заменить.

Совет! Желательно использовать диски и колодки одного производителя.

Чтобы тормоза работали дольше, не стоит резко тормозить или держать педаль не отпуская, из-за перегрева металл деформируется. Очень часто диски ведет, если въехать в лужу, когда они сильно нагреты. Перепад температур может испортить их за один раз, особенно когда запчасть низкого качества.

Предельный ресурс

При каждом соприкосновении с колодкой диск изнашивается, хотя его толщина уменьшается не так стремительно, как толщина фрикционных накладок. И всё же наступает момент, когда износ превышает допустимые пределы. Минимальная допустимая толщина тормозного диска обязательно указывается производителем в технической спецификации автомобиля.

Даже для одной модели она может различаться в зависимости от модификации. Для каких-то машин ресурса хватает на 100 тыс. км и более.

У других сроки замены наступают после нескольких десятков тысяч километров пробега. Большинство производителей автомобилей оговаривают сроки замены важных компонентов. Но это приблизительные цифры, поскольку многие факторы влияют на темпы и характер износа.

Оказывающие влияние факторы

Серьёзное влияние оказывает выбор колодок, используемых для замены в процессе прохождения ТО. У большинства производителей существует своя рецептура, по которой изготавливаются фрикционные накладки. Физические характеристики этих накладок могут быть различны.

Оптимально приобретать диски и колодки одного производителя. Их параметры подобраны таким образом, чтобы обеспечить оптимальное торможение при сохранении общего ресурса узла.

Многое зависит от условий эксплуатации техники и манеры езды водителя. Влияет на износ и состояние всей системы в целом. Возникшие неисправности подчас существенно сокращают ресурс деталей. Необходимые рекомендации обязаны давать сотрудники дилерских центров. Но не стоит полностью полагаться на их добросовестность.

Чтобы знать, когда менять тормозные диски, рекомендуется регулярно производить их осмотр и замер толщины. Прежде чем приступать к замерам, необходимо уточнить вариант комплектации автомобиля. Нередко на одну и ту же машину могут устанавливаться как вентилируемые тормозные диски, так и обычные. Они отличаются размерами.

Важно! Следует производить замеры не по краю, где из-за выработки нередко образуется бортик, а по плоскости диска. Износ поверхности, на которую давят колодки, бывает неравномерным

Это связано как со структурой самих фрикционных накладок, так и с попаданием посторонних предметов вроде мелких камешков в зазор между колодкой и диском. Чтобы исключить подобное, посторонние предметы необходимо своевременно удалять. Если дело в структуре фрикционных накладок, стоит отказаться от использования деталей не слишком добросовестного производителя

Износ поверхности, на которую давят колодки, бывает неравномерным. Это связано как со структурой самих фрикционных накладок, так и с попаданием посторонних предметов вроде мелких камешков в зазор между колодкой и диском. Чтобы исключить подобное, посторонние предметы необходимо своевременно удалять. Если дело в структуре фрикционных накладок, стоит отказаться от использования деталей не слишком добросовестного производителя.

Опасный перегрев

Нередко автовладельцы задаются вопросом, почему на их автомобиле греются тормозные диски. На самом деле, периодическое повышение температуры – явление нормальное.

Чем интенсивнее торможение, тем выше нагрев. Но если температура остаётся высокой даже при длительном движении с отпущенной педалью, это означает, что суппорты не растормаживаются по причине закисания их поршней или направляющих.

В этом случае износ деталей резко ускоряется. Неисправность должна быть немедленно устранена. Иногда для этого достаточно очистить детали от грязи и ржавчины. Но может потребоваться ремонт и даже полная замена узла.

Тормозная колодка — что это и какие функции выполняет?

Тормозная колодка представляет собой элемент тормозной системы, которая входит в состав любого автомобиля, а также основной рабочий «орган». Именно колодка отвечает за создание ускорения, замедляющего движение транспортного средства за счёт соприкосновения с поверхностью колеса и диска. Таким образом, сила нажатия «превращается» в тормозной момент.

Тормозные системы колодочной разновидности функционируют за счёт преобразования энергии. Кинетическая энергия движения машины «превращается» в тепловую благодаря интенсивному трению колодки о диск, колёсную пару или барабан. При нажатии на соответствующую педаль в тормозном приводе образуется давление воздушных масс, тормозной жидкости, а также натяжение троса. Последнее передаётся на исполнительные механизмы, такие как цилиндры и кулак. Именно они отвечают за то, чтобы колодка как можно сильнее взаимодействовала с поверхностью диска или барабана.

Чем сильнее она прижимается, тем эффективнее будет торможение. Во время подобного взаимодействия пара трения, то есть колодка и диск, сильно нагревается и «впитывают» в себя кинетическую энергию движущегося транспортного средства. В результате оно останавливается.

Устройство тормозной колодки нельзя назвать сложным. Она представляет собой пластину, выполненную из металла. Она играет роль основы, на которой установлена накладка фрикционной разновидности. Эта конструкция «повторяет» форму поверхности, с которой взаимодействует (диск, барабан), поэтому имеет форму полукруга или прямую.

Накладка фиксируется на колодке при помощи специальных заклёпок и клея. На некоторых моделях современных автомобилей колодка оборудуется датчиками износа. В состав современных колодок входит специализированное фрикционное покрытие, которое предназначено для защиты и сохранения целостности конструкции в экстремальных условиях (температура колодок во время функционирования тормозной системы часто достигает 1000 градусов).

Благодаря наличию фрикционного покрытия колодки способны переносить эксплуатацию при экстремальных температурах в течение продолжительного срока службы. Автолюбителю необходимо помнить, что если есть желание избежать преждевременного износа, то необходимо предохранять тормозные колодки от контакта с водой, машинным маслом, агрессивными жидкостями, такими как антифриз или тормозная жидкость, а также избыточного перегрева.

Когда эффективность торможения падает, при нажатии на педаль возникает визг, происходит полное истирание накладки и замедление транспортного средства происходит только за счёт металлической основы — это верный признак износа колодки. Требуется произвести замену.

Какие тормозные диски лучше?

Разумеется, существуют известные бренды, качество продукции которых доказано опытом эксплуатации. Среди них можно упомянуть Brembo, ATE, TRW. Но на рынке, с одной стороны, постоянно появляются новые игроки, поставляющие продукцию достаточно высокого качества, а с другой стороны, в продаже можно встретить изрядное количество поддельных деталей.

Замена задних и передних тормозных колодок. – здесь больше полезной информации.

По этим причинам пытаться составлять рейтинг тормозных дисков не стоит, а при выборе запасных частей рекомендуется обращать внимание не только на громкое имя производителя, но и на общее качество товара. Поскольку проанализировать состав материала, из которого изготовлена необходимая вам деталь, в домашних условиях вы не сможете, то следует сконцентрироваться на следующих параметрах:

Поскольку проанализировать состав материала, из которого изготовлена необходимая вам деталь, в домашних условиях вы не сможете, то следует сконцентрироваться на следующих параметрах:

Вас заинтересует эта статья – Проточка тормозных дисков своими руками.

• Точное соответствие размерам, из-за нарушения которых сборка узла может оказаться невозможной. Плохая балансировка диска будет вызывать его биение, крайним проявлением которого является пульсация педали тормоза при нажатии. Такие комплектующие придётся сразу отправить в утиль.
• Качество обработки. Недопустимо, если на деталях присутствует облой, заусенцы или глубокие царапины. Добросовестные производители такого не допускают.
• Соответствие каталожным номерам. Они точно должны совпадать с указанными в технической документации либо на сайте компании, изготовившей деталь.

Как уже было сказано выше, крайне желательно приобретать диски и колодки одного производителя. В этом случае эффективность работы тормозной системы в целом окажется выше, а комплектующие прослужат дольше.

Слишком мягкие фрикционные накладки, работая в паре с диском, изготовленным из твёрдого сплава, быстро сотрутся. Твёрдые колодки, напротив, за короткий срок приведут в негодность деталь, изготовленную из мягкого металла.

Полезные советы

В заключение дадим несколько полезных рекомендаций, позволяющих снизить износ тормозных дисков и продлить срок их службы.

• Избегайте по возможности длительных интенсивных торможений. Особенно опасно, если после этого автомобиль въедет в лужу. Из-за резкого перепада температур рабочая поверхность диска может деформироваться. Тогда ему потребуется преждевременная замена.

• Не устанавливайте надолго – на день или более – автомобиль на ручной тормоз. Особенно это опасно зимой, когда на улице сильный мороз. На деталях конденсируется влага, которая потом замерзает. Примёрзшие колодки не только разрушатся сами, но и повредят диск.

• Не допускайте истирания фрикционных накладок до металлической основы. Если машина не оснащена датчиками износа, то время от времени выполняйте профилактический осмотр.

• При возникновении неисправностей производите ремонт тормозной системы незамедлительно. Этим вы не только предохраните её детали от преждевременного разрушения, но и обезопасите себя.

Помните: заботясь о своём автомобиле, вы заботитесь, в первую очередь, о себе!

Подготовка к процедуре снятия старых и установки новых дисков

Хотя замена тормозного диска является относительно простой операцией, она требует использования множества инструментов, посуды и расходных материалов! Вот их примерный перечень (многое зависит от модели автомобиля и особенностей конструкции тормозов, особенно неприятные сюрпризы могут ожидать на задней оси)

• Набор универсальных гаечных ключей и торцевых головок
• баллончик с жидкостью для очистки тормозов
• Если вы заметили, что один из суппортов деформирован или колодки неравномерно изношены и т.д., лучше приобрести направляющие тормоза. – Лучше достать направляющие суппортов и их колодки, скорее всего проблема именно в этом.

  Иногда достаточно очистить направляющие от ржавчины, смазать их и заменить новыми, но если они погнуты, замена – единственное решение. И лучше, если деталь будет приобретена заранее – вам не придется разбирать устройство дважды.

• в некоторых случаях – ударная отвертка (для ослабления болтов, крепящих диск к ступице)
• инструмент для освобождения поршня суппорта (в некоторых случаях его можно заменить съемником подшипников или ступиц, ломиком или аналогичным инструментом, но лучше всего использовать специализированный инструмент)
• для задних дисковых тормозов VAG – инструмент для освобождения поршня суппорта (в экстренных ситуациях это можно сделать с помощью фрезы с головкой ø28 мм)
• Смазка (графит или литий)

Переднеприводные модели

Наиболее простым способом проточки для таких автомобилей является использование наждачного круга. Для упрощения задачи в работе будет использоваться сила двигателя вашего авто. Для работы понадобится помощник. Производится проточка следующим образом:

• Автомобиль приподнимается на домкрате и снимается колесо;
• Помощник заводит двигатель, и включает пятую передачу. Необходимо слегка надавить на акселератор;
• Ваша задача плотно прижать наждак к диску, и держать его в таком положении;
• После приведения диска в норму нужно произвести обратную сборку;
• Занимает эта работа около часа на оба колеса, в особо сложных случаях чуть больше. Не забудьте обработать диск с двух сторон. В обязательном порядке после восстановления замерьте толщину рабочей поверхности.

Отличия и специфика прокачки тормозов с ABS

Антиблокировочная система позволяет контролировать управляемость автомобиля при торможении. После нажатия на педаль, на центральный пульт управления поступает сигнал реагирования датчиков, установленных на передних и задних колесах. Благодаря системе контроля, колеса замедляются с такой же скоростью, как и сам автомобиль. Иными словами, благодаря ABS автомобиль не может уйти занос.

Вне зависимости от производителя, большая часть устройств имеет общие характеристики:

• Электронные датчики скорости движения на ступицах;
• Контроллеры давления для главных магистралей тормозной жидкости;
• Электронный блок для обработки сигналов.

В отличие от большинства автомобилей с простой тормозной системой, производить прокачку тормозов с системой антиблокировки сложно. Чтобы процедура увенчалась успехом, необходимо детально ознакомиться с теорией работы ABS. Однако, если гидроаккумулятор, клапаны и насос из-за конструкторского решения находятся рядом – технология прокачки будет очень схожа со стандартной.

Перед началом работы, кроме стандартных инструментов необходимо обзавестись сканером для считывания информации с электронного блока. Однако если в автомобиле предусмотрены дополнительные датчики – лучше отвести транспортное средство в специализированный салон. Любое неправильное вмешательство ставит под вопрос безопасность участников движения.

Обычно, для успешной прокачки с системой ABS достаточно следить за давлением в гидросистеме. Стандартный показатель равен 180 атм., но для работы с тормозами его необходимо снизить – выключить зажигание и 20 раз прожать тормоз. Только после этого, часть жидкости выплеснется, и давление значительно упадет. После снижения давления можно приступать к отключению зажигания и отсоединению разъемов и контроллеров на бачке ГТЦ для дальнейших манипуляций.

Схема прокачки тормозов, или, другими словами, последовательность прокачки тормозов, должна выглядеть так:

1. механизм переднего левого колеса;
2. механизм переднего правого колеса;
3. механизм заднего правого колеса;
4. механизм заднего левого колеса.

1. механизм переднего правого колеса;
2. механизм переднего левого колеса;
3. механизм заднего левого колеса;
4. механизм заднего правого колеса.

Начиная непосредственно саму процедуру прокачки, обеспечьте комфортный доступ к соответствующим механизмам, с которыми будете работать — снимите нужное колесо, или загоните авто на смотровую яму. Порядок прокачки тормозов.

1. Снимите крышку с расширительного бачка.
2. Открутите штуцер прокачки тормозов, и проведите его очистку от накоплений.
3. Оденьте на штуцер соответствующего тормозного механизма чистый шланг, опустив свободный конец в резервуар, наполненный тормозной жидкостью. Благодаря наполненности емкости, воздух не попадает в цилиндр через штуцер.
4. Запустите двигатель, и оставьте его работать.
5. Нажмите несколько раз на педаль тормоза (это может сделать ваш помощник), пока тормозная жидкость не выльется через шланг в резервуар. Совершайте эти действия до тех пор, пока будет позволять педаль тормоза, до тех пор, пока она не упрется в пол.
6. Прокачивайте тормоза, пока весь воздух не выйдет из механизма наружу, при этом постоянно пополняйте бачок новой тормозной жидкостью. Бачок не должен опустошиться полностью, иначе он опять наполнится воздухом. Такая система применяется для автомобилей с механической коробкой передач.
7. Закрутите штуцер прокачки abs. Закручивайте его на обратном ходу педали, чтобы избежать попадания воздуха.
8. Удалите воздух и жидкость из гидропривода сцепления также.
9. Долейте жидкость в расширительный бачок до максимальной отметки.
10. Проверьте действие педали тормоза, она должна выжиматься на 1/3 всего педального хода.

В любом случае перед началом прокачки почитайте все нюансы в технической документации к автомобилю.

Причины неравномерного износа тормозных дисков

Иногда при замене тормозных дисков можно увидеть, что старые имеют неравномерный износ. Перед тем, как устанавливать новые диски, необходимо разобраться с причинами, почему же тормозной диск стирается неравномерно, и соответственно, устранить их. Равномерность износа диска сильно влияет на эффективность торможения! Так, неравномерная выработка тормозного диска может быть вызвана следующими факторами:

• Дефект материала. В редких случаях, особенно это касается дешевых тормозных дисков, они могут быть изготовлены из некачественного материала либо без соблюдения соответствующей технологии изготовления.
• Неправильная установка тормозных дисков. Чаще всего это банальный перекос. В результате этого будет иметь место конический износ диска, а также неравномерный износ тормозных колодок. На начальном этапе диск можно проточить, однако все же лучше такой диск заменить на новый.
• Неправильная установка тормозных колодок. Если какая-либо из колодок была установлена криво, то соответственно, и износ будет неравномерный. Причем неравномерно изнашиваться будет как диск, так и сама тормозная колодка. Такая причина характерна именно для уже поношенных тормозных дисков, поскольку колодки изнашиваются гораздо быстрее, чем диск.
• Попадание грязи в суппорт. При повреждениях защитных пыльников тормозного суппорта попадает мелкий мусор и вода на движущиеся части. Соответственно если возникают трудности движении (неравномерный ход, закисание) в рабочего цилиндра и направляющих, то нарушается равномерность усилия колодки по площади диска.
• Кривая направляющая. Она может быть неровной по причине неправильной установки тормозных колодок либо механического повреждения. Например, в результате ремонта тормозной системы либо аварии.
• Коррозия. В некоторых случаях, например, после длительного простоя автомобиля в атмосферных условиях с повышенной влажностью диск может покрыться коррозией. Из-за нее диск при дальнейшей эксплуатации может изнашиваться неравномерно.

Обратите внимание, что протачивать тормозной диск, на котором имеется неравномерный износ, допускается, но не рекомендуется. Это зависит от его состояния, степени износа, а также рентабельности процедуры

О том, что диск имеет искривление подскажет стук, возникающий во время торможения. Поэтому прежде чем стачивать борозды с поверхности диска обязательно необходимо измерять его биение и износ. Допустимое значение искривления диска составляет 0,05 мм, а биение возникает уже при искривлении 0,025 мм. Станки позволяют проточить диск с допуском 0,005 мм (5 микрон)!

Заключение

Износ тормозных дисков нужно проверять примерно через каждые 50…60 тысяч километров пробега, либо при возникновении проблем в работе системы торможения автомобиля. Для проверки значения величины износа нужно демонтировать диск и воспользоваться штангенциркулем либо микрометром. Для большинства современных легковых автомобилей допустимый износ диска составляет 1,5…2 мм на каждой плоскости или около 3…4 мм по всей толщине диска. При этом нужно всегда оценивать износ внутренней и внешней плоскостей дисков. Внутренняя сторона диска всегда имеет чуть больший износ (на 0,5 мм).

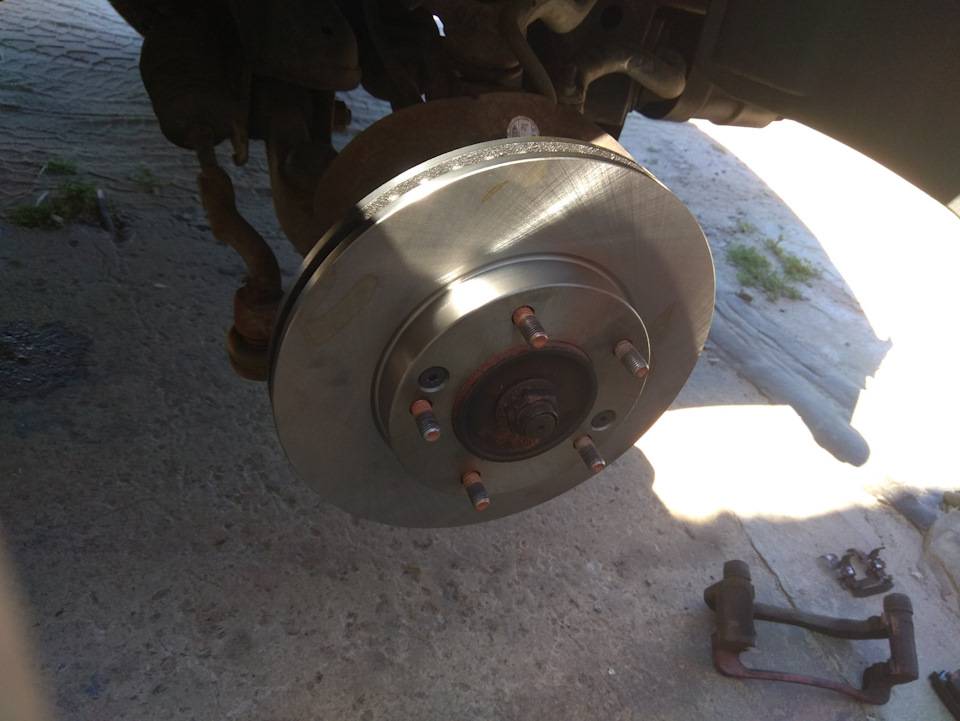

Процесс замены дисков

Все работы следует проводить на ровной поверхности, на которой нет пыли и грязи. Машину необходимо поднять при помощи домкрата и зафиксировать ее в этом положении при помощи металлических подпорок. После того, как авто было зафиксировано на определенной высоте, производят демонтаж тормозной системы и отжим поршня в работающем цилиндре.

Следующим этапом проведения ремонтных работ в системе является снятие тормозных колодок. В случае, когда доступ к тормозному диску сильно затруднен, следует произвести демонтаж суппорта. Обычно диск соединяется со ступицей 1-2 болтами, поэтому демонтировать его не составляет труда. Посадочную плоскость необходимо очистить от грязи и пыли, так как новая деталь может быть установлена неправильно либо неплотно прилегать.

Процесс замены на примере BMW E39 (видео):

Тормозной механизм поставляется в заводской смазке, поэтому не требует дополнительного применения смазочных материалов. Вытирать поверхность диска перед установкой не нужно, так как недостаток смазки может повлиять на плотность прилегания детали к ступице. Монтаж тормозных дисков требует предельной аккуратности. Излишняя закрутка болтов может привести к появлению радиального биения, как и недокрутка. При монтаже лучше пользоваться ключом с динамометром. Нормальный показатель находится в пределах 100-120 Нм. После установки лучше проверить величину вибрации при помощи индикатора. Для каждой марки авто этот показатель индивидуален и его можно найти в интернете. В случае, когда показатели вне нормы, то следует еще раз закрутить болты.

После установки тормозных дисков нужно очистить их рабочую поверхность от смазки. При необходимости также может быть заменен суппорт. В случае установки старой детали необходимо удостовериться в отсутствии на поверхности стыковочного фланца ржавчины и других механических повреждений. Все крепежи лучше затягивать также при помощи ключа с динамометром. Замену тормозных колодок рекомендовано осуществлять вместе с установкой остальных деталей системы.

Проточка без снятия

Современная промышленность производит специальное оборудование, дающее возможность выполнять работы непосредственно на автомобиле, не производя их снятие. Такой подход оправдан. Ведь вращающаяся на подшипниках колёсная ступица заведомо обеспечивает необходимые условия для точной обработки детали.

Стоит ли приобретать станок для проточки тормозных дисков, стоимость которого составляет не менее 100 тыс. руб. для собственных нужд, вам придётся решать самостоятельно. Действовать же придётся в следующем порядке:

1. Устанавливаем автомобиль на прочную и жёсткую опору. Домкрат тут не подойдёт.
2. Снимаем колесо.
3. Демонтируем суппорт и очищаем диск от посторонних загрязнений, заодно убедившись, что он свободно вращается.
4. Устанавливаем на ступице и точно центрируем специальный адаптер, подсоединив к нему остальное оборудование.
5. Располагаем резец (резцы) строго перпендикулярно оси колеса.
6. Включаем станок и, дождавшись, пока он раскрутит ступицу до нужных оборотов, производим обработку поверхности детали.

С учётом того, что на большинстве моделей такого рода станков большая часть настроек не занимает много времени, работа сильно упрощается. Но, очевидно, что при отсутствии специального оборудования вопрос о том, как производится проточка тормозных дисков без снятия своими руками, теряет всякий смысл.

Доверяй, но проверяй

С учётом всего вышесказанного выполнение работ лучше доверить профессионалам, имеющим в своём распоряжении необходимое оснащение. Но и тут автовладельцев могут ожидать «подводные камни». Например:

• Нельзя производить работу на ведущем мосту автомобиля без демонтажа детали или отсоединения от колеса ведущего вала. Несоблюдение этого правила может привести к поломке как обрабатывающего станка, так и трансмиссии обслуживаемой машины.
• Для достижения необходимых параметров шероховатости рабочей поверхности вполне достаточно возможностей обыкновенного резца. Поэтому заявление о том, что на автомобиле будет производиться алмазная проточка дисков, скорее всего, является попыткой получить от владельца больше денег. Никакой реальной необходимости использовать алмазные резцы нет.
• Прежде чем начинать обработку, обязательно следует убедиться, что деталь не вышла из допустимых размеров. Иначе вы можете впустую потратить силы, время и средства.

Но если всё сделать правильно, то можно сэкономить, вдохнув вторую жизнь в ещё сохранившие запас ресурса детали.

Источник autoot.ru

Читаю много блогов и встречаю вопросы как протачивать тормозные диски, в токарном станке или на машине. Решил отписать по этому поводу свое мнение. Начну из далека. Когда то в далеком прошлом я имел опыт работы токарем — фрезеровщиком с ЧПУ. Спустя какое то время меня увлек ремонт автомобилей. На СТО на котором я трудится был токарный станок и само собой мне как имеющему опыт общения с ним, приходилось на нем работать. Тогда то я и попытался восстанавливать геометрию тормозных дисков с помощью токарного станка. Понятное дело что точить диск надо с одной установки. Есть извечная проблема установки диска в станок. За частую диск зажимается за центральное отверстие, и опорой является привалочная плоскость на которую на машине опирается колесный диск. Учитывая разлет кулачков в патроне, даже если их проточить перед установкой диска, все равно будет биение. Ограничения по радиальному биению одной плоскости тормозной поверхности 0,03 мм. Ограничение по разнице в толщине диска (между двумя плоскостями) все те же 0,03 мм. Для незнающих толщина человеческого волоса 0, 06 мм. Очень трудно установить диск в станок с биением меньше указанного, а тем более что тормозная плоскость находится значительно выше от места зажима диска, то есть появляется рычаг.Вывод: проточить диск в токарном станке с указанной точностью НЕВОЗМОЖНО.Еще есть неприятная штука в машинах — согнутые ступицы. И после проточки в токарном станке иногда бывает даже хуже чем было…Проточка дисков на машине, без снятия, рекомендована заводом изготовителем автомобиля как альтернативный ремонт.

Протачиваются обе тормозные поверхности за один проход, что исключает разницу в толщине. Так же момент с изогнутыми ступицами тоже исключается, так как резцы устанавливаются вместо тормозного суппорта. Вывод: только на автомобиле возможна правильная проточка тормозных дисков . Мои рекомендации выравнивать тормозную поверхность при каждой замене тормозных колодок

Важно контролировать минимальную толщину диска, согласно рекомендациям завода изготовителя

Источник www.drive2.ru

Как определить износ тормозных дисков

Проверка износа тормозных дисков довольно не сложная, главное иметь под рукой штангенциркуль либо микрометр, а если таких инструментов нет, то в крайнем случае можно воспользоваться линейкой или монеткой (об этом ниже). Толщина диска измеряется в 5… 8 точках по кругу и если она меняется значит кроме износа тормозной площади имеется кривизна, либо неравномерность истирания. Следовательно необходимо не только будет менять его при пределе, но и выяснить причину из-за которой происходит неравномерный износ тормозного диска.

На сервисе толщину дисков измеряют специальным прибором — это штангенциркуль, только он имеет меньшие размеры, а также на его измерительных губах имеются специальные бортики которые позволяют охватить диск не уперевшись в борт по краю диска.

Как проверяется

Для того, чтобы узнать степень износа лучше всего демонтировать колесо так как толщину диска иначе не измерить, а если требуется проверка износа задних тормозных барабанов, то придется снимать полностью весь тормозной механизм. При проведении дальнейшей проверки необходимо учитывать, что диски изнашиваются с обеих сторон — внешней и внутренней. Причем не всегда равномерно, поэтому требуется узнать степень изношенности диска по двум сторонам диска, но об этом ниже.

Перед проверкой обязательно нужно знать информацию о том, какая толщина нового тормозного диска для конкретного автомобиля. Ее можно узнать в технической документации либо на самом диске.

Предельный износ тормозных дисков

Значение максимально допустимого износа будет зависит от начального размера диска и мощности двигателя автомобиля. Обычно общий износ всего диска для легковых автомобилей составляет порядка 3…4 мм. А для конкретных плоскостей (внутренней и внешней) около 1,5…2 мм. При таком износе уже нужно их менять. Для тормозных дисков, состоящих из одной плоскости (обычно устанавливается на задние тормоза), процедура будет аналогичной.

Проверка износа тормозных дисков подразумевает проверку толщины обеих плоскостей диска, величины буртика, а затем сравнение этих данных с номинальным значением, которое должен иметь новый диск, или рекомендуемыми параметрами. Также оценить общий характер истирания рабочей области диска, а именно, равномерность, наличие борозд и трещин (размер трещин не должен быть больше чем 0,01 мм).

При плановом осмотре необходимо смотреть величину канавок выработки и их структуру. Небольшие регулярные канавки это нормальный износ. Рекомендована замена дисков в паре с колодками если имеются глубокие нерегулярные канавки. При коническом износе тормозного диска нужно обязательно его менять и выполнить проверку тормозного суппорта. Если на диске заметны трещины или другая коррозия и изменение цвета, то обычно связано с тепловыми явлениями, возникающими из-за частых и чрезмерных изменений температуры диска. Они приводят к шуму при торможении и снижают эффективность торможения. Поэтому диск желательно также заменить и желательно ставить более качественные с улучшенным отведением тепла.

Заметьте, что при износе диска по окружности образуется некий бортик (колодки по нему не трут). Поэтому при измерении нужно мерить именно рабочую поверхность. Делать это проще с помощью микрометра, поскольку его «обхватывающие» рабочие элементы позволяют с ним не прикасаться. В случае использования штангенциркуля под его измерители нужно подложить какие-либо предметы, толщина которых совпадает с износом колодок (например, кусочки жести, металлические монеты и прочее).

Если значение толщины диска в целом либо какой-либо из его плоскостей ниже допустимой — диск нужно менять на новый. Эксплуатировать изношенный тормозной диск нельзя!

При замене тормозного диска всегда нужно менять тормозные колодки, причем вне зависимости от их износа и технического состояния! Использование старых колодок с новым диском категорически запрещено!

Если у вас нет под рукой микрометра, а с помощью штангенциркуля проверять неудобно по причине наличия бортика, то можно воспользоваться металлической монетой. Например, по официальным Центрального Банка России толщина монеты номиналом 50 копеек и 1 рубля составляет 1,50 мм. Для других стран соответствующую информацию можно найти на официальных сайтах центральных банков соответствующих стран.

Для проверки толщины тормозного диска с помощью монеты необходимо приложить ее к рабочей поверхности диска. В большинстве случаев критический износ одной поверхности диска находится в пределах 1,5…2 мм. С помощью штангенциркуля таким образом можно узнать толщину износа как одной половины диска, так и общую толщину всего диска. Если бортик не износился измерять можно прямо от него.
