Меняем топливный фильтр на Лада Калина своими руками (+видео)

Проверка бензонасоса Лада Калина/Гранта

Если после поворота ключа зажигания нет жужжания бензонасоса, то первое что следует проверить — это предохранитель и реле бензонасоса. В монтажном блоке Лада Калина и Лада Гранта предохранитель бензонасоса — F21 (15А), а реле бензонасоса — К12. Если предохранитель исправен, выполняем следующее:

  1. Включаем зажигание
  2. Снять реле бензонасоса
  3. Подать +12В на контакт №11 диагностической колодки, либо поставить перемычку между 87 и 30 выводами реле
  4. Проверить на слух включение топливного насоса

Если бензонасос не выключился, тогда проверяем:

Проводку и контакты между бензонасосом и колодкой диагностики/реле бензонасоса. Для этого проверяем напряжение на фишке бензонасоса, используя тест-лампу или мультиметр.
Нет соединения бензонасоса с «массой» автомобиля. Подать массу на фишку бензонасоса (находится под задним диваном).
Бензонасос неисправен

Для его проверки подаем +12В напрямую на контакты бензонасоса (Внимание! Остатки бензина могут загореться от искры!).

В редких случаях бензонасос не работает из-за:

  1. неисправности ЭБУ (контроллер)
  2. неисправности в сигнализации

Что такое бензонасос

Бензонасос является ключевой составной частью системы питания, в его рабочую задачу входит бесперебойная, своевременная подача горючего в систему.

В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.

С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.

Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:

  • простота конструкции;
  • хорошая подача горючего;
  • безопасность.

Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.

Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.

Вопрос с качественным бензином в нашей стране, к большому сожалению, до сих пор остается не решенным, это является одной из причин, почему топливная система Лады Калины выходит из строя.

Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.

Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.

Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?

Виды неисправностей:

  • Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
  • Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
  • В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.

Рекомендуем: Причины и процесс замены бензонасоса Ford Focus

Замена неисправного клапана

Подлежащий замене регулятор расположен в топливном блоке, куда входят и другие элементы: электрический бензонасос, грубый фильтр и датчик уровня топлива Калины. Понадобится вытащить блок из бака целиком, а потом менять регулятор. Для этого следует сбросить давление, как об этом сказано выше, после чего снять заднее сиденье. Модуль находится под люком, накрытым ковриком и звукоизоляцией, которая отодвигается в сторону. Надо открутить саморезы и снять люк, затем отсоединить провода и топливные шланги.

Прижимное кольцо, удерживающее узел, выкручивается в левую сторону. Сдвинуть его с места можно легкими ударами молотка по выступу через наставку. Затем из проема аккуратно извлекается топливный модуль вместе с поплавком.

С установленного в нем регулятора надо снять провод и вытащить крестообразной отверткой пружинный фиксатор. После этого клапан легко вынимается и меняется на новый. Перед установкой на место уплотнительные кольца новой детали необходимо смазать свежим моторным маслом.

Осуществляя сборку узла, важно проследить за состоянием прокладок и заменить их в случае износа. При установке топливного модуля в проем надо проследить за его ориентацией, стрелка на крышке должна указывать в сторону багажника

В конце не помешает заново проверить давление, а уж потом можно вкручивать золотник и производить запуск двигателя.

tweet

назад Процесс замены сцепления на Калине

Вперед Почему не работает ЭБУ Лады Калины?

Тегизамена, зонтик, клапан, Регулятор давления топлива, установка

Замена топливного фильтра Лада Калина

Для тех, кто во всём полагается на себя, подробная инструкция по самостоятельной замене топливных фильтров.

Где находится топливный фильтр

Перед тем, как приступить к работе, нужно знать точно, где топливный фильтр стоит на автомобиле, точнее два фильтра. Сетка подсоединена к бензонасосу, чтобы её поменять, нужно будет снимать этот самый бензонасос.

Топливный фильтр, ответственный за тонкую очистку без смотровой ямы вряд ли вам удастся достать. Если поднять автомобиль справа на домкратах, то можно подлезть. Находится фильтр рядом с бензобаком, возле правого порога автомобиля.

Необходимые инструменты для работы

Инструменты для работы нужны стандартные – отвёртки простая и крестовая, набор рожковых ключей. Для снятия бензонасоса и замены сетки вам дополнительно понадобится небольшое зубило или отвертка простая широкая и мощная, ну и молоток.

Снятие фильтра тонкой очистки

Начнём с замены бочкообразного фильтра тонкой очистки, который меняется по регламенту чаще. Сначала настоятельно рекомендуется убрать давление в топливной системе, дабы бензин не брызгал в разные стороны. Некоторые этого не делают, и при снятии топливо брызнет в стороны, лично видел, как мастеру на СТО бензин так попал в глаза. Если при снятии фильтра не на бензонасосе это не критично, то при снятии шлангов бензонасоса бензином можно забрызгать салон.

Стравливается давление двумя способами. Первый способ – достать предохранитель бензонасоса, который на 15 ампер, вот он на фото ниже.

Поднимаем крышечку, достаём предохранитель. Потом заводим автомобиль и ждём, пока он не заглохнет. При необходимости заводимся ещё пару раз, если заведётесь, конечно. После этого давление в топливной рампе будет сброшено.

Второй способ – это сбрасывание давления через клапан топливной системы. Клапан находится под капотом, под ресивером. Вот на фото для наглядности можно всё увидеть.

Теперь достаём топливный фильтр тонкой очистки. Бензиновые шланги отсоединяются голыми руками, без всяких инструментов – достаточно нажать на фиксаторы.

Сам фильтр может быть закреплён или пластиковым зажимом, или крепёжным хомутом. В случае с пластиковым зажимом, фильтр просто достаётся, нужно поддеть его отвёрткой. Хомут откручивается, там болт стоит обычно на 10.

Снятие фильтра грубой очистки

Сетку бензонасоса менять значительно сложнее. Интервал замены у неё почти в два раза больше, чем у фильтра тонкой очистки. Если качество топлива в вашем регионе низкое, то рекомендуется менять два фильтра одновременно. Если сетка-фильтр забьётся, то бензонасос может выйти из строя, да и топливо начнёт подаваться неравномерно.

Снимаем заднее сиденье, находим откидывающийся клапан обшивки, поднимаем его, и видим лючок, под которым находится колба с бензонасосом.

Лючок откручиваем, там 4 винта под крестовую отвёртку, снимаем лючок. Если вы до этого не отключили аккумулятор автомобиля, сделайте это перед снятием клеммы питания с бензонасоса. Потом снимаем патрубки, там пластиковые фиксаторы и одна металлическая скоба.

Чтобы достать колбу бензонасоса, нужно открутить большую стопорную шайбу. Часто именно на этом моменте возникают трудности. Шайба откручивается против часовой стрелки, но откручивать её нужно небольшим зубилом, ударяя по нему молотком. Не переусердствуйте с силой ударов, шайба пластиковая, хоть и крепкая. После откручивания стопорной шайбы колбу можно извлекать из бака.

Остаётся достать бензонасос из корпуса колбы, предварительно отключив разъём насоса. Иначе его можно оторвать, у меня он раз оторвался. Чтобы достать бензонасос, нужно свести вместе пластиковые защёлки, после чего бензонасос извлекают.

Фильтр на бензонасосе, грубой очистки, снимается голой рукой (в перчатке, если желаете) со штуцера бензонасоса. Оценить состояние сеточки можно визуально или продув её. Но раз уже вы сюда залезли, то лучше сразу поменять, несмотря на состояние.

Установка новых фильтров

Проблем с установкой новых фильтров обычно не возникает. Процесс установки проходит в последовательности, обратной снятию фильтров. Фильтр устанавливается стрелочкой по направлению движения топлива к двигателю, стрелка нанесена на корпус фильтра.

Сетку на бензонасосе нужно надеть на штуцер бензонасоса и жать до тех пор, пока не услышите щелчок фиксатора. После этого останется защёлкнуть топливный насос в колбе. Далее устанавливаем колбу на своё законное место в автомобиле.

Рекомендации

Новый топливный фильтр SCT в сравнении с топливным фильтром снятым с автомобиля

Эксперты и завод-изготовитель рекомендуют устанавливать либо оригинальный топливный фильтр Лада Калина или же от производителя Bosch или SCT. Эти фильтры прошли сертификацию у автопроизводителя данного автомобиля и обладают самой высокой мерой защиты, и фильтрации горючей смеси.

Сроки замены

Еще одной рекомендаций является срок эксплуатации фильтра. В связи с тем, что качество бензина на территории СНГ довольно низкое, то фильтр стоит менять не через каждые 30 тыс. км пробега, а до 25 000 км. Это уменьшит вероятность попадания в двигатель загрязненной смеси и даст ему полностью выработать рабочий ресурс.

Причины выхода со строя топливного фильтра

Причин выхода со строя топливного фильтра Лада Калина немного, но их нужно знать:

Засорение. Фильтр имеет свой размер фильтрации засорений, поэтому при преждевременной забивке фильтровальной сетки перестает выполнять свои функции.

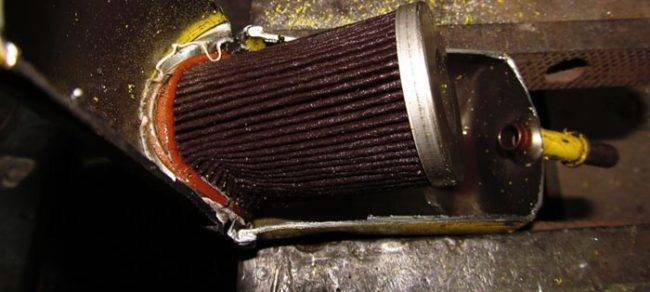

Засорившийся топливный фильтр в разрезе

Это основные причины выхода со строя элемента топливного фильтра.

Выбор фильтра и артикул

Внешний вид оригинального топливного фильтра

Оригинальный каталожный номер топливного фильтра Лада Калина выглядит так — 2123-1117010-82. Этот тот же фильтрующий элемент, что устанавливается на внедорожник ВАЗ-2123 Нива «Тайга». Средняя стоимость оригинального топливного фильтра составляет 360 руб.

Поэтому, существует оригинальный фильтр со своим каталожным номером, а также несколько аналогов, которые его полностью заменяют.

Аналогами для установки на Ладу Калину могут служить следующие запасные части:

Производитель аналогаКаталожный номерСредняя цена в рублях
Pekar2123-1117010360
Zommer21231117010270
Kraft Automotive1728300207
Master-sport512-KF-PCS-MS290
FramG5540375
HolaSF311375
Clean filtersMBNA 985390
Bosch0 450 905 911460
FiaamFT5258630
MANN-FILTERWK 512650
FinwhalePF 001 M804

Как видно с таблицы аналогов достаточно много и есть с чего выбрать. Самыми распространенными и рекомендованными являются топливные фильтры производителей: Pekar, Hola, Bosch, MANN-FILTER и Finwhale.

Назначение фильтра на Ладе Калине

Поступление свежего воздуха в салон обеспечивает вентилятор печки. Поток проходит через салонный фильтр, который должен улавливать дым и неприятные запахи. После определённого пробега фильтр забивается, так что его необходимо снять и заменить. В некоторых случаях можно на время поставить Б/У.

Когда следует поменять салонный фильтр

Инструкция, прилагаемая к машине, гласит, что замена салонного фильтра должна производиться каждые 15 тыс. км пробега. Если условия эксплуатации автомобиля жёсткие (частые поездки по грунтовке), то срок уменьшается вдвое — после 8 тыс. км. Специалисты на станциях рекомендуют замену два раз в год, перед началом осеннего и весеннего сезонов.

Засорившийся салонный фильтр обязательно требует замены на новый

Где находится устройство

Об удобстве размещения фильтра мнения расходятся. Одни водители считают, что устройство расположено удачно, другие с ними категорически не согласны. Если у автовладельца обычный универсал, то эта деталь находится в правой части автомобиля между лобовым стеклом и крышкой капота, под декоративной решёткой.

Какое устройство поставить в хэтчбек

Сегодня в магазинах автовладельцам предлагают два вида салонных фильтров:

Первая разновидность фильтров отличается двумя слоями синтетики, между которыми находится угольный адсорбент.

Процесс замены салонного фильтра на Калине

Перед заменой фильтра следует собрать всё, что нам потребуется для работы.

  • отвёртка с профилем «звёздочка» (идеально подойдёт Т20);
  • отвёртка крестовая;
  • отвёртка шлицевая (с плоским жалом);
  • ветошь;
  • новый фильтр.

Последовательность операций

Открывают капот и находят в правой части декоративной накладки между капотом и лобовым стеклом место, где располагается фильтр.Декоративная решётка, защищающая салонный фильтр Лады Калины
Совет: для удобства можно включить дворники и зафиксировать их в верхнем положении, выключив зажигание.

Решётка крепится саморезами, некоторые из которых прикрыты заглушками. Сколько именно будет закрыто — зависит от года выпуска машины

Снимают заглушки, подцепив острым предметом (шлицевая отвёртка тоже справится с задачей).Извлечение заглушек на винтах решётки салонного фильтра Лады Калины
Выкручивают все винты (всего их 4 штуки: пара под заглушками, пара под капотом).Выкручивание винтов решётки фильтра Лады Калины, находящихся под заглушками
Освободив решётку, осторожно сдвигают её, высвободив сначала правый, затем левый края. Решётка фильтра Лады Калины отодвигается в сторону
Откручивают три винта, два из них держат защитный кожух над фильтром, а на третьем крепится шланг омывателя

Кожух фильтра Калины крепится тремя винтами: два по краям, один посередине
Сдвигают крышку вправо, пока левый край не выйдет из-под скобы, затем тянут её влево вверх. Осторожно! У проёма могут быть острые края! Крышка кожуха фильтра Калины сдвигается вправо и извлекается
Отогнув защёлки по бокам фильтра, извлекают старый фильтр. Защёлки салонного фильтра Калины отгибаются пальцем
Очистив посадочное место, устанавливают новый фильтр. Гнездо салонного фильтра Калины, очищенное перед заменой
Собирают всё в обратной последовательности.

Возможность не менять устройство

Менять фильтр или нет — владельцы решают сами. Если он относительно чистый, можно поступить следующим образом:

  1. Фильтр снимают по схеме, описанной выше.
  2. Тщательно с помощью пылесоса очищают посадочное место.
  3. Затем пылесосят фильтр и промывают его проточной водой (для сильных загрязнений потребуется замачивание и моющие средства).
  4. После чего его обрабатывают парогенератором и продувают сжатым воздухом;
  5. Через 24 часа фильтр можно поставить на место.

Такой замены хватит на несколько месяцев, но при первой возможности владелец должен будет заменить деталь.

Об отличиях в расположении устройства

Вне зависимости от класса Лады Калины салонный фильтр находится на одном и том же месте. Более того, начиная с Калины-2 множество деталей (и фильтры в том числе) перешло во все последующие модели ВАЗа, поэтому принцип замены этого устройства не зависит от типа кузова, объёма двигателя или наличия автомагнитолы.

От чистоты салонного фильтра на Калине зависит качество воздуха, которым дышат пассажиры. Менять его рекомендуется два раза в год, операция не очень сложна и занимает не более получаса.

Как поменять сетку грубой очистки

Комплекс работ по замене фильтра первой ступени состоит из нескольких этапов:

  1. Покупка новой детали.
  2. Подготовка инструмента и места ремонта.
  3. Разборка, снятие бензинового насоса и замена сетчатого уловителя.

Для замены старой загрязнённой сетки необходимо снять бензонасос

Как выбирать сетчатый фильтр «Калины», описывается в предыдущем разделе. Место для ведения ремонтных работ значения не имеет, поскольку вам не понадобится автомобильная эстакада либо смотровая канава — разборка производится со стороны салона.

Подготовительный этап

В тёплое время разбирайте авто прямо на улице, но при ветреной погоде подыщите тихое место, иначе в салон нагонит пыли. Зимой удобнее работать в утеплённом гараже или боксе.

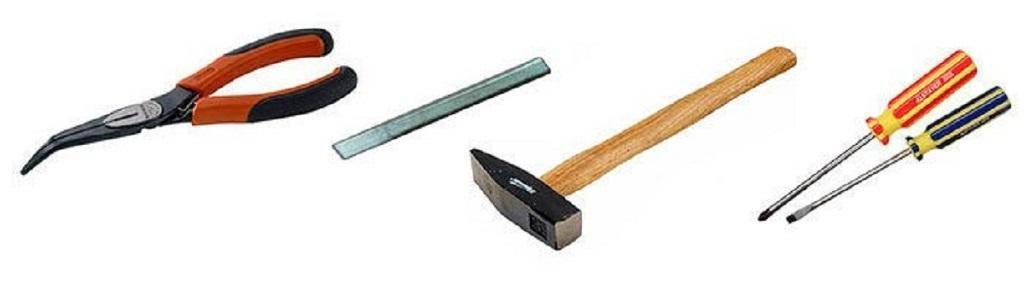

Из инструментов необходимо приготовить:

  • отвёртку крестообразная и плоская;
  • пассатижи;
  • маленькое зубило или металлическую наставку;
  • молоток;
  • чистую ветошь.

Перед началом работ уберите лишние предметы с заднего ряда сидений, после чего демонтируйте сами кресла. Они перекрывают доступ к технологическому проёму с люком, ведущему к топливному баку. Последний прикреплён к днищу машины с наружной стороны.

Снятие бензонасоса и замена сеточки

Первым делом необходимо стравить избыточное давление в топливной магистрали, иначе при снятии трубок струя горючего обольёт обшивку и в салоне надолго «пропишется» острый запах бензина. Существует 2 способа сбросить давление:

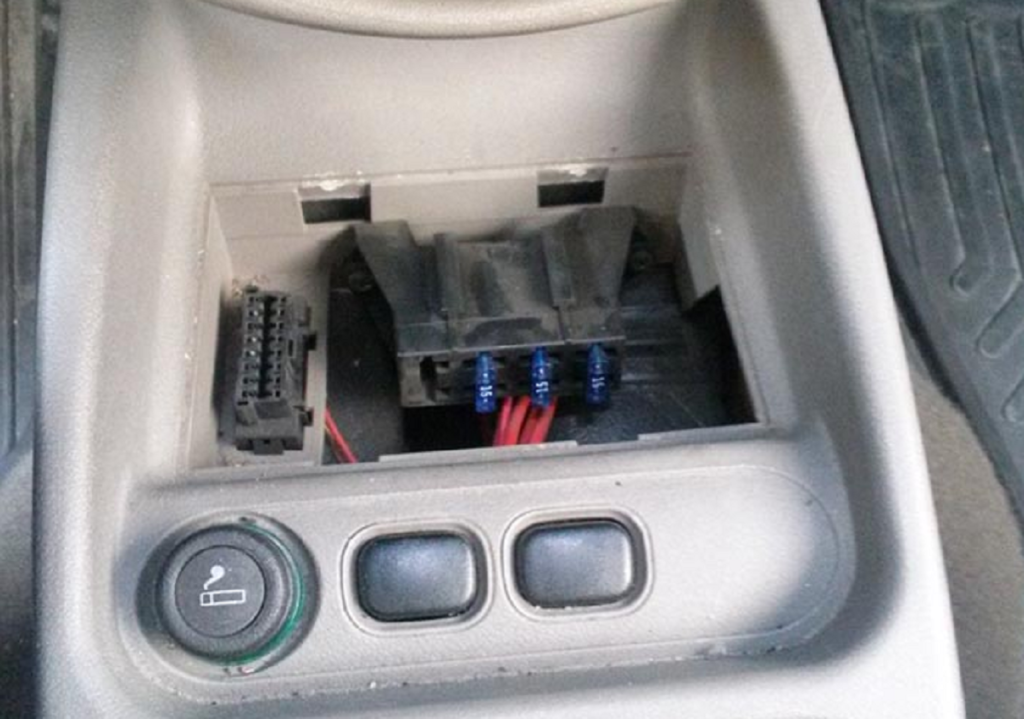

  1. Вытащите предохранитель электрической цепи бензонасоса номиналом 15 А, находящийся под крышкой в центральном тоннеле. Запустите мотор и дождитесь, пока он заглохнет от нехватки топлива. Повторите операцию 2—3 раза.

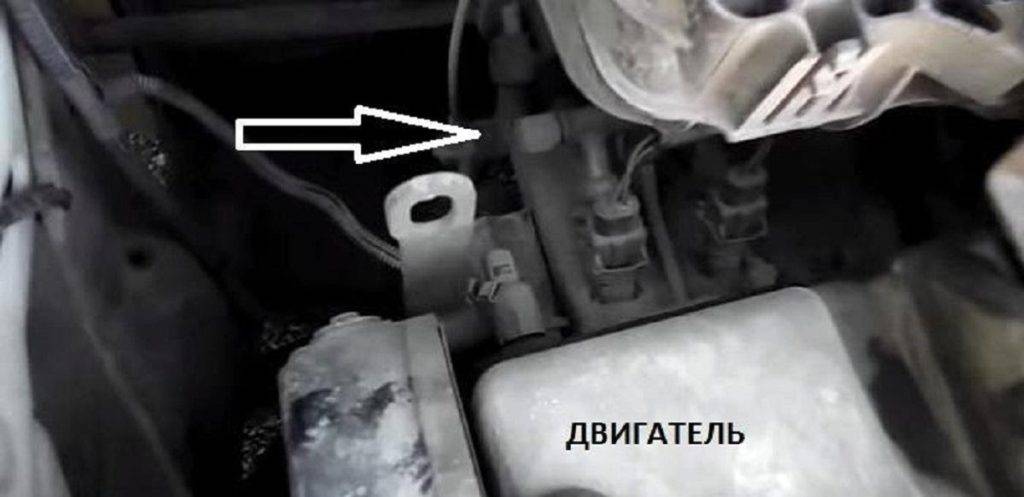

  2. Откройте капот и отыщите клапан топливной рампы инжектора. Он находится с правой стороны (по ходу движения) под ресивером и представляет собой обычный золотник (такие же стоят в шинах). Подставьте небольшую ёмкость и нажмите на клапан, предварительно скрутив защитный колпачок.

После снятия заднего сиденья вы получите доступ к лючку, прикрытому откидывающимся клапаном обшивки. Уберите покрытие в сторону и переходите к разборке, выполняя операции в следующем порядке:

  1. Возьмите отвёртку с крестообразным шлицем и выверните 4 винта, удерживающие люк. Снимите крышку.

  2. Отсоедините отрицательную клемму от аккумуляторной батареи, затем отключите разъём питания бензонасоса.

  3. Сдавливая рукой пластиковый фиксатор, стяните со штуцера насоса первый патрубок. Для снятия второй трубки отогните металлическую скобу и пластмассовую защёлку.

  4. Корпус насоса удерживается стопорной шайбой. Чтобы её открутить, наставьте маленькое зубило и лёгкими ударами молотка поворачивайте шайбу против часовой стрелки.

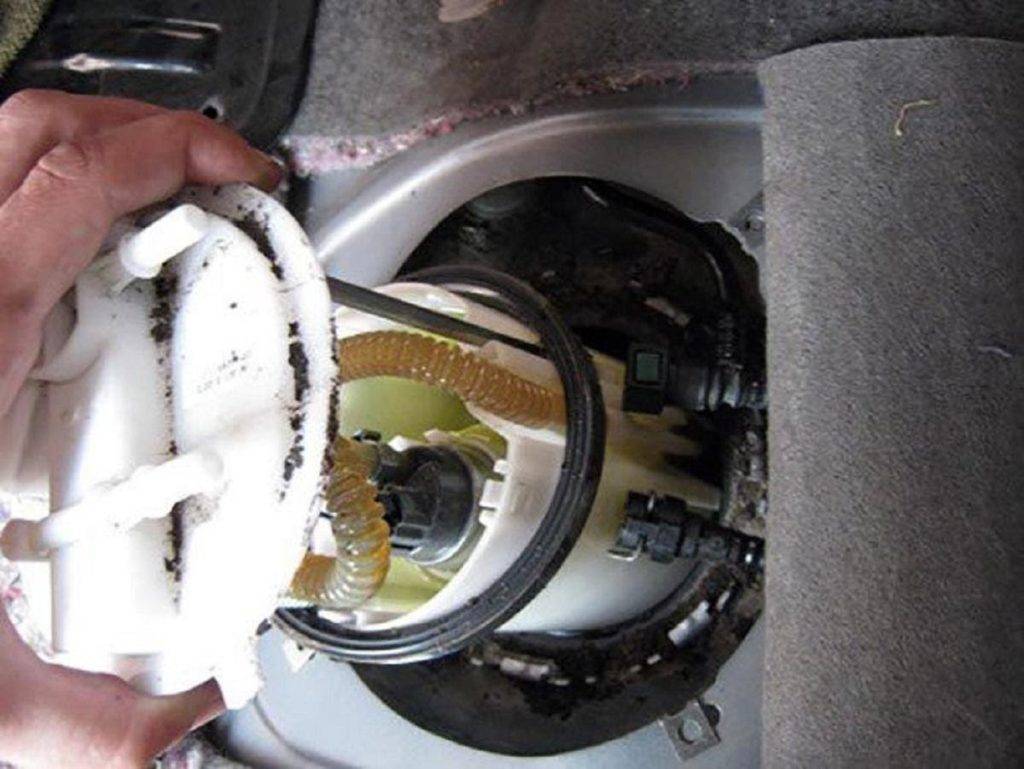

  5. Снимите стопорную пластину и аккуратно извлеките бензонасос из бака. При этом наклоните корпус в сторону, дабы вытащить и не согнуть поплавок. Открывшееся отверстие застелите чистой ветошью, чтобы в бак случайно не попал мусор.

  6. Отключите внутренний разъём насоса (стоит под крышкой) и вытащите его из стакана, сведя вместе 4 длинных пластмассовых защёлки.

  7. Старая сеточка просто насажена на штуцер и снимается усилием руки.

Пыль желательно убрать пылесосом, чтобы она не попадала в открытый бак

Новый сетчатый фильтр устанавливается на штуцер до характерного щелчка фиксатора, после чего узел можно собирать в обратной последовательности. Перед этим загляните внутрь стакана, где стоит бензонасос: если на дне обнаружится грязь, то удалите её ветошью либо вымойте кисточкой, смоченной бензином. Перед запуском двигателя включите и выключите зажигание несколько раз, позволяя бензонасосу поднять давление в магистрали до нормы.

Вышеописанная процедура замены фильтрующего элемента грубой очистки выполняется одинаково на «Калинах» с разными типами кузова. Та же технология применяется при ремонте автомобиля Lada Kalina Sport.

Где находится топливный фильтр в Калине

Строго говоря, в Калине два топливных фильтрующих элемента:

Первый из них представляет собой банальную пластиковую сеточку, устанавливаемую перед бензонасосом. Это так называемый фильтр грубой очистки. Располагается он под задним сидением автомобиля (под специальной крышкой) и задерживает крупные частицы, так или иначе попадающие в бензобак. В идеале его также стоит периодически менять, хотя его засорение обычно серьезно не сказывается на поведении транспортного средства, если только вы не заправляетесь совсем уж плохим бензином и не закрываете крышку бензобака.

Схема крепления топливного фильтра

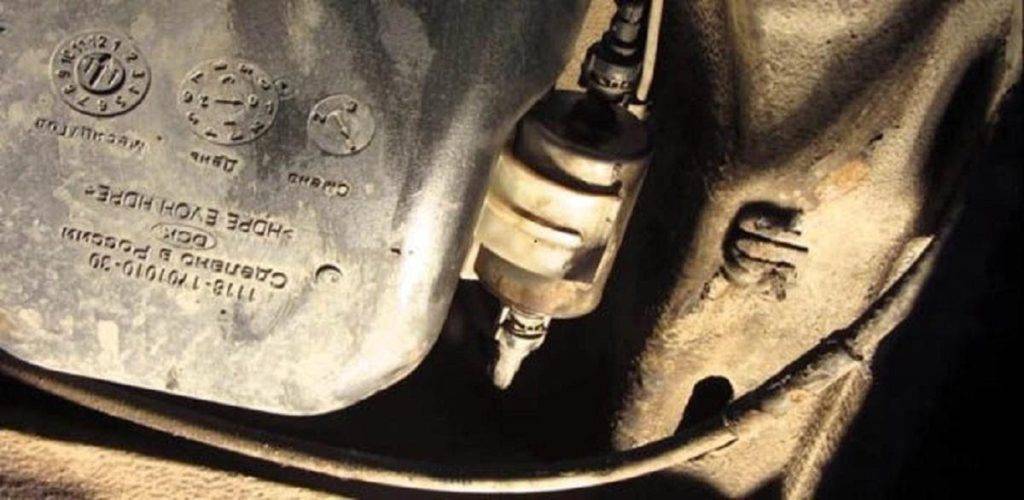

Второй элемент, расположенный под днищем автомобиля со стороны правого заднего колеса, крепится к бензобаку при помощи металлического хомута или пластикового кронштейна (в зависимости от модели). Это и есть топливный фильтр тонкой очистки, который представляет собой неразборный металлический цилиндр, внутри которого находится бумажный гофрированный фильтрующий элемент.

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

  • Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
  • Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

  1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
  2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
  3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Топливный фильтр на Ладу Калину особенности

Не включается бензонасос лада калина

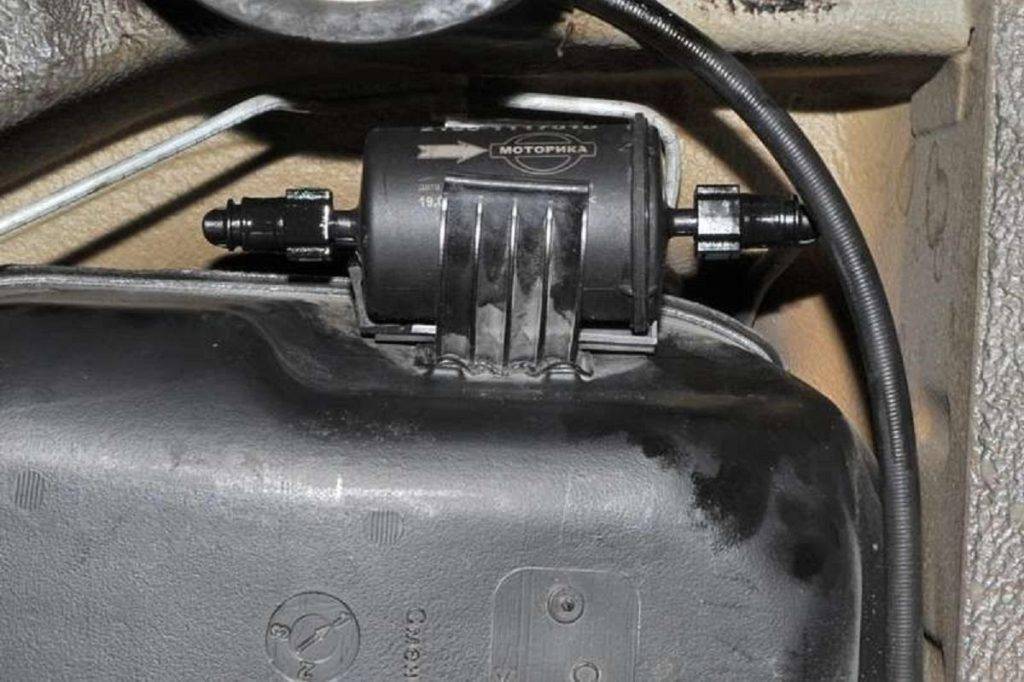

Фильтр тонкой очистки топлива на Калине находится под днищем автомобиля, возле бензобака. Представляет из себя обычный прямоточный фильтр, по конструкции – это металлический цилиндр с фильтрующим элементом внутри, с впускным отверстием с одной стороны, и выпускным – с другой. Артикул оригинальной запчасти — 21230-1117010-82, цена – 300 руб. Производитель – АвтоВАЗ. Встречается также под артикулом 21230-1117010-02.

Аналогичный фильтр топлива устанавливается и на Ладу Гранта (2190-1117010), Приору и Ниву. Также похожие по размерам и конструкции запчасти в оригинале устанавливались на такие автомобили как Chevrolet Aveo, Chevrolet Nubira, Opel Astra G, Lanos и VW Polo (оригинальный номер VAG 6X0201511B).

Размеры топливного фильтра LADA 21230-1117010-82
Высота, ммДиаметр входного/выходного отверстия, ммДиаметр корпуса, мм
1608 / 850

Благодаря тому, что бензофильтр крепится на хомутах, это дает возможность использовать большое количество заменителей, имеющих размеры, отличающиеся от оригинала. В таблице ниже представлены модели, которые ставят на калину чаще всего, и пользуются наивысшей популярностью.

ПроизводительАртикулЦена, руб.
Bosch0450905316400
SCTST342160
MANNWK55/3400
Невский фильтрNF-2109G180

Bosch 0450905316

SCT ST342

По факту в том, какой из вышеперечисленных фильтров будет установлен, особой разницы нет. Все они обеспечивают приблизительно одинаковый уровень очистки топлива. Но наибольшей популярностью все же пользуются производители Бош и SCT, так как их фильтры топлива сертифицированы и рекомендованы производителем Лады Калина.

Обычно, при смене основного топливного фильтра, меняют и фильтр сетку бензонасоса в баке. Оригинальный артикул — 21101-1139200-00, цена – 50 руб. Из аналогов наиболее часто устанавливают Krauf KR1012F, цена – 150 руб.

Когда менять топливный фильтр на Калине?

Производитель рекомендует делать замену фильтра тонкой очистки на Калине через каждые 30 тыс. км. Но, по опыту водителей, этот срок слишком большой, тем более если учесть то, что топливо на отечественных заправках не всегда качественное. Поэтому рекомендуется это делать каждые 15-20 тыс. км. Перед заменой нужно скинуть давление в топливопроводе. Для этого понадобится вытащить предохранитель топливного насоса, завести машину, и подождать, пока она не заглохнет, выработав весь бензин в системе. Потом вновь попробовать запустить двигатель еще 3 раз, после чего уже можно приступать к замене.

Фильтр сетку же можно менять через каждые 50 – 70 тыс. км, а при каждой замене основного фильтра ее можно просто чистить при помощи специальной жидкости, или Carb Cleaner.

Выбор новых фильтрующих элементов

Чтобы приобрести детали системы очистки горючего для моделей ВАЗ 1117—19, нужно знать, как они выглядят:

  1. Фильтр грубой очистки представляет собой плоский сетчатый мешочек, изготовленный из химически стойкой пластмассы и улавливающий крупные частицы 80—100 микрон. В центре элемента находится пластиковый штуцер, надеваемый на ответную часть бензинового насоса.

    Сетчатый элемент оснащён патрубком, надевающимся на штуцер топливного насоса

  2. Фильтр тонкой очистки выполнен в виде цилиндра с двумя штуцерами на торцах. Корпус делается из металла либо специальной пластмассы — полиамида, внутри него расположена фильтровальная бумага. Она задерживает частицы размером 15—50 микрон. Патрубки оснащены фиксаторами для крепления топливных шлангов.

    Элемент оборудован фиксаторами для крепления подводок топливной магистрали

В выборе сеточки грубой очистки никаких премудростей нет — детали изготавливаются по единому образцу и стоят от 30 до 45 руб. Единственное предостережение: чтобы не приобрести некачественное изделие либо подделку, обращайтесь в хорошо зарекомендовавшие себя магазины. Сетка бензонасоса хоть и стоит копейки, но играет важную роль в топливной системе: улавливает крупный мусор, способный быстро засорить фильтровальную бумагу следующего элемента очистки.


В эксплуатации пластиковый корпус не уступает металлическому по надёжности

Материал, из которого делаются вторичные фильтры, не играет большой роли

Важно содержимое «бочонка», которое нельзя увидеть или пощупать. Поэтому критериев выбора всего 3:

  • соответствие размеров корпуса и диаметра штуцеров;
  • наличие пластиковых фиксаторов;
  • бренд (производитель).


Крепежный хомут на «Калине» рассчитан под диаметр корпуса 56 мм

В магазинах продаётся множество разнообразных топливных фильтров, и далеко не все из них оснащены фиксаторами (в других машинах шланги могут фиксироваться хомутами). Деталь для «Калины» должна иметь защёлки, иначе трубки закрепить не удастся.


Пластмассовая защелка фиксирует шланг на штуцере фильтра

На территории стран бывшего СССР лучше всех зарекомендовали себя такие производители бензиновых фильтров:

  • BOSCH;
  • FRAM;
  • FILTRON;
  • SCT Germany;
  • UFI.

На данный момент машины второго поколения «Калины» оснащаются фильтрами тонкой очистки, сделанными из полиамида. Но пользователи отзываются о заводских запчастях не слишком лестно: после разборки обнаруживалось, что бумажная «гармошка» плохо приклеена к корпусу. В результате половина горючего проходила по бензопроводу без фильтрования. В то же время по практике единичных случаев нельзя однозначно утверждать, что металлические фильтры лучше пластиковых.


Внутри фильтрующего элемента стоит пористая бумага, задерживающая мелкие частицы

Таблица: стоимость фильтров ВАЗ 1118

Название брендаBOSCHFRAMFILTRONSCT GermanyUFIMANN
Цена в рублях по состоянию на осень 2019 года390340335230280410
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
