Основные признаки неисправности бензонасоса на Лада Калина: не качает и не работает

Не качает и не работает бензонасос Лада Калина:причины, признаки

Рано или поздно любой автолюбитель сталкивается с тем, что выходит из строя бензиновый насос Лады Калины. Некоторые сразу едут на автосервис, но находятся и те, кто пробует устранить неисправность своими руками. Эту процедуру нельзя назвать легкой, но вполне реально выполнить самому.

Видео по ремонту бензонасоса Лада Калина

На видео показан процесс ремонта и диагностики бензонасоса Лады Калины, а также некоторые рекомендации.

Основные признаки неисправности бензонасоса и диагностика

Бензиновый насос Лада Калина

Прежде чем приступить к ремонту, необходимо определить неисправность бензонасоса. Существуют прямые и косвенные факторы, которые указывают на это. Итак, рассмотрим основные признаки неисправности бензинового насоса на Калине:

  1. Плохой старт мотора на холодную.
  2. Автомобиль двигается рывками.
  3. Мотор не запускается.
  4. Недостаточное давление в трубопроводах.

Все эти причины могут послужить тому, что бензонасос нуждается в ремонте или замене.

Демонтаж бензонасоса

Прежде чем приступить к снятию бензонасоса Калины необходимо собрать инструментарий. Для проведения этой операции понадобится: пассатижи и отвертка. Итак, преступим непосредственно к процессу:

  1. Отключаем «клемму минус» с АКБ.
  2. Сбрасываем давление в системе.
  3. Демонтируем диван заднего сиденья.
  4. Под ковровым покрытием находим люк, с которого необходимо открутить 4 болта крепления.

Под задним диваном и ковровым покрытием находится панель, которая закрывает бензонасос Калины.

  • Разъединяем разъем проводок бензонасоса.
  • Отключаем топливные шланги.

Нажав на колодку можно отсоединить бензопроводящие шланги

Отключаем подводящий и отводящий топливные шланги Лады Калины

Против часовой стрелки откручиваем пластину крепления бензонасоса.

Место, где должно оказаться крепежное кольцо, чтобы можно было вытянуть бензонасос

Попав в определенный паз на кузове, можно вынуть бензиновый насос с топливного бака.
Установка проводится в обратном порядке.

Теперь бензонасос, демонтированный и можно приступить к диагностике неисправностей и ремонту.

Ремонтные операции

Прежде чем приступить к ремонту бензонасоса на Калине стоит отметить, что нужно быть на 100% уверенным, что проблема заключается именно в нём. Если не уверены, то стоит проверить все остальные системы, поскольку не рекомендуется его разбирать без особой надобности.

Также стоит отметить, что проводить ремонт данного узла стоит не спеша и тщательно, поскольку деталь хрупкая и неосторожное движение может только навредить. Итак, рассмотрим последовательность процессов разборки и ремонта:

  1. Поддеваем отверткой сливной модуль и отсоединяем его.
  2. Отключаем провод массы с насоса.
  3. С внутренней стороны отключаем промежуточный разъем проводов.

Засоренная сетка бензонасоса

Рабочая часть бензонасоса Калины

Внутренний вид корпуса бензонасоса

Поддеваем отверткой кольцо и поворачиваем за часовой стрелкой

Демонтируем регулятор давления.
Отжимаем пластиковый фиксатор и снимаем модуль топливного насоса.
Демонтируем сетку-фильтр с корпуса.
Проводим сборку в обратном порядке.

Сетка бензонасоса для топливного насоса Калины

Если при разборке были выявлены детали, которые необходимо заменить, то заменяем их.

Выбор бензонасоса

Если топливный насос перестал подавать признаки жизни, то его необходимо заменить. Для выбора необходимо знать каталожный номер.

Оригинальный артикул топливного насоса Лада Калина – 1118-1139009. Также существует аналог от производителей Master-sport (1118-1139009-PCS-MS) и Pekar (1118-1139009).

Вывод

Замена и ремонт бензинового насоса Лады Калины проводится достаточно легко, по сравнению с тем, что кажется вначале. Провести эту операцию можно своими руками у себя в гараже, при наличии отвертки и пассатижей. Если топливный насос совсем вышел из строя, то можно легко найти новый. Как показывает практика, автолюбители устанавливают оригинальную деталь.

Самостоятельное снятие оборудования

Когда на Ладе Калина не включается бензонасос, можно демонтировать его самостоятельно. Агрегат находится в задней половине машины. Для снятия необходимо иметь под рукой крестовую отвертку и пассатижи.

  • С аккумуляторной батареи скидывается отрицательный провод.
  • Сбрасывается давление в топливной системе.
  • Снимается заднее сидение в машине.
  • Под ковровым покрытием на полу располагается крышка доступа к оборудованию.
  • Откручиваются четыре болта, удерживающие крышку.
  • Отсоединяются провода из разъема детали.
  • Бензопроводящие шланги отключаются нажатием отвертки на колодку.
  • Откручивается пластина, фиксирующая корпус бензонасоса (по часовой стрелке).
  • Оборудование вытаскивается из бензобака.

После снятия деталь можно продиагностировать.

Замена сеточки бензонасоса

Вступление

При обслуживании автомобиля следует тщательно обращать внимание на его фильтрующие элементы. Особое внимание следует уделять фильтрам топливной системы

Одним из таких фильтров является сеточка бензонасоса, ее замену можно произвести довольно просто и без особого труда следуя инструкции указной в данной статье.

Назначение

Сеточка бензонасоса является фильтром грубой очистки топлива. Она служит для того, чтобы всасываемое бензонасосом топливо поступало в топливную систему без грубых частичек мусора и после обрабатывалась в фильтре тонкой очистки, а далее уже поступало на форсунки. Без использования сеточки, срок работы бензонасоса сокращается в разы, так как качество топлива в наших АЗС оставляет желать лучшего.

Где находится

Фильтр грубой очистки находится непосредственно в бензобаке автомобиля, а именно в стакане бензонасоса и плотно надевается на его штуцер. В народе ее называют «памперсом» — это не так, куда правильным будят являться название — фильтр грубой очистки топлива. Стоимость ее начинается от 50-ти рублей.

Признаки забитого фильтра

По косвенным признакам можно определить, загрязнилась ли она, но не всегда можно достоверно узнать о ее состоянии не оценив сеточку визуально.

Признаки загрязненного фильтра:

  • Автомобиль плохо разгоняется;
  • Нет необходимой динамики;
  • Не стабильный холостой ход;
  • Двигатель плохо запускается и глохнет;
  • Повышенные вибрации двигателя;

На основании уже выше изложенных признаков следует приступать к осмотру топливной системы и обязательно начинать с фильтров грубой и тонкой очистки. Как заменить фильтр тонкой очистки можно прочитать тут.

Так же при сильно грязной сеточки возможен выход из строя самого бензонасоса. Поэтому пренебрегать ее заменой не рекомендуется.

Процесс замены

Прежде чем приступить к замене необходимо подготовить инструмент и место разборки самого стакана. Для этого понадобиться чистая ткань для того чтобы расстелить ее на верстаке или столе и уже на ней производить работы. Это необходимо для того чтобы в бензонасос не попал лишний мусор.

Устранение неисправности бензонасоса Калина

В случае корректной работы электрики, объектом пристального изучения остается топливный насос. Замена бензонасоса в сборе — это крайняя, и вовсе не обязательная, мера.

Если топливный насос не включается при нормальной работе электрической сети, то снимите устройство, чтобы проверить бензонасос. Для проверки работоспособности бензонасоса необходимо снимать крышку, которая находится в задней части салона автомобиля, и доставать сам агрегат.

Если насос не качает или качает с перебоями, возможно необходима замена сетки бензонасоса Калина. Снимаем крышку, отсоединяем шланги и провода, с помощью отверток отжимаем стопорное кольцо и получаем доступ к насосу. Само устройство находится в бензобаке и забирает бензин непосредственно из емкости.

Регламентные работы, в которых была бы предусмотрена замена сеточки, не прописаны в инструкции по эксплуатации Лада Калина. Ремонт бензонасоса с целью замены сеточки следует обычно выполнять после 50 тыс. км пробега обязательно, так как топливо на российских заправках в основном низкого качества.

При демонтаже это можно оценить визуально, сеточка из белой превращается в грязно-бурую с вкраплением механических остатков металла, грязи и масла. На дне стакана при демонтаже можно увидеть твердые частицы неизвестного происхождения, которые могли попасть в бак только при заправке топлива.

Существует также мнение некоторых экспертов о возможности промывки сеточки без ее замены

Но принимая во внимание стоимость этой детали, которая не превышает 100 рублей, целесообразность промывки при довольно сложной процедуре снятия-установки бензонасоса подвергается большому сомнению.. Отдельно стоит указать на культуру проведения ремонтных работ: все детали после разбора должны быть очищены от грязи, посторонних примесей, тщательно промыты и установлены на прежнее место без применения излишней силы. При замене сеточки целесообразно заменить и фильтр тонкой очистки, который расположен в арке заднего правого колеса около поддомкратной чашки

Регламентные работы по замене фильтра предусмотрены при обслуживании через каждые 30 тыс. км пробега

При замене сеточки целесообразно заменить и фильтр тонкой очистки, который расположен в арке заднего правого колеса около поддомкратной чашки. Регламентные работы по замене фильтра предусмотрены при обслуживании через каждые 30 тыс. км пробега.

Отдельно стоит указать на культуру проведения ремонтных работ: все детали после разбора должны быть очищены от грязи, посторонних примесей, тщательно промыты и установлены на прежнее место без применения излишней силы. При замене сеточки целесообразно заменить и фильтр тонкой очистки, который расположен в арке заднего правого колеса около поддомкратной чашки. Регламентные работы по замене фильтра предусмотрены при обслуживании через каждые 30 тыс. км пробега.

При прокачке бензина до форсунки на пути установлены еще 2 сетки для очистки топлива. Одна располагается перед регулятором давления топлива, и последний очистительный рубеж установлен перед входом в форсунку. Но до этих фильтров бензин поступает в свободном от грязи состоянии и диагностика неисправностей по этим барьерам практически не проводится, из-за малой вероятности необходимости замены.

Топливная система автомобиля Лада Калина представляет собой надежную и отлаженную комбинацию агрегатов, которые способны обеспечить бесперебойную работу машины в течение длительного периода времени при своевременном и правильном проведении профилактических работ. Они включают в себя обязательную замену фильтра тонкой очистки, через каждые 30 тыс. км и, крайне желательную, замену сеточки бензонасоса, примерно через 50 тыс. км.

Устойчивую работу двигателя обеспечивает целый ряд систем и механизмов. Одной из таких систем, в том числе и для Лады Калина, является система питания. Среди составных частей этой системы ключевую роль играет бензонасос, который обеспечивает бесперебойную подачу топлива к деталям впрыска бензина — специальным форсункам.

Топливный насос Лада Калина: как заменить

Погружной топливный насос «Лада-Калина», как и в других автомобилях необходим для подачи бензина в камеру сгорания ДВС. Насос активируется сразу при включении зажигания и поддерживает рабочее давление до тех пор, пока автомобиль не заглушат или не закончится топливо.Бензонасос является частью модуля, в состав которого входят регулятор давления топлива, который изменяет параметры подачи, когда водитель работает педалью акселератора. Также в составе модуля есть датчик, который отправляет данные на приборную панель, на указатель уровня топлива. Помимо этого конструкция топливного фильтра предусматривает наличие мелкоячеистой сеточки для грубой очистки топлива.

Производителем заявлен ресурс топливного насоса на Lada Kalina в 160 тысяч километров. Самая распространенная модель агрегата — погружной роторный бензонасос марки «Бош». В онлайн-магазинах такой доступен приблизительно за 2500 рублей.

Признаки неисправностей

Есть несколько признаков, по которым можно определить, что не работает топливный насос «Калина»:

  • автомобиль не заводится или практически сразу же глохнет;
  • «Калина» при движении дергается;
  • автомобиль не развивает максимальных оборотов;
  • посторонние шумы или скрежет, доносящиеся из топливного бака.

Схожие симптомы наблюдаются также при засорении топливного фильтра. Поэтому перед тем как снять топливный насос на калине, сперва замените фильтрующий элемент. Если «симптомы» не исчезнут — ремонтируйте или меняйте топливный модуль.

Распространенные неисправности бензонасоса на «Калине»:

Описанные выше виды неисправностей требуют замены бензонасоса. Единственный тип работ доступный автовладельцу — чистка фильтрующей сеточки.

Замена топливного насоса Калина

Перед заменой ознакомьтесь с эксплуатационным руководством, чтобы изучить расположение элемента топливной системы, специфику примыкающих топливных магистралей и виды крепежа

При работе важно следовать изложенному алгоритму, чтобы не нарушить функционирование системы подачи топлива. Повреждение топливопровода или неправильная сборка топливного модуля могут повлечь порчу мотора и даже возгорание автомобиля

Для проведения работ автовладельцу потребуются:

  • пассатижи;
  • молоток;
  • отвертки под плоский и крестовый шлиц.
Последовательность замены бензонасоса Lada Kalina

До начала работ нужно «обесточить» «Калину», скинув клеммы аккумулятора. Ремонтные процедуры должны проводиться вдали от огня и мест, где возможно высекание искры.

  1. Демонтируем заднее сиденье и обшивку пола;
  2. Под сиденьем расположена крышка топливного бака, закрепленная 4-мя «крестовыми» болтами. Откручиваем;
  3. Теперь у автовладельца есть доступ к верхней крышке бензонасоса;
  4. Теперь требуется «отцепить» от насоса все штекеры и штуцеры. Для удаления штекера питания нужно отжать фиксатор вверх, а штекер потянуть в сторону. Сам штекер питания находится с левой стороны крышки бензонасоса;
  5. Для извлечения штуцеров необходимо пользоваться пассатижами. Стопорный фиксатор отжимается рукой, после чего сам штуцер вынимается пассатижами. Главное не перепутать штуцеры: на верхнем фиксатор зеленого цвета, на нижнем — металлического;
  6. После демонтажа штуцеров максимально очищаем крышку бензонасоса — грязь не попадет в бензобак;

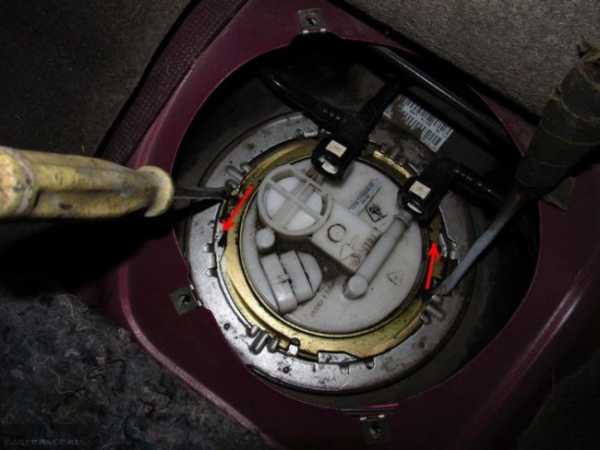

  7. Демонтаж фиксирующего кольца крышки бензонасоса: берем плоскую отвертку, приставляем к контуру кольца и несильно простукиваем молотком так, чтобы кольцо двигалось по часовой стрелке. Фиксатор должен выскочить — крышка будет доступна;
  8. Открываем крышку, аккуратно тянем насос вверх, чтобы не повредить примыкающие элементы. Дополнительно смотрим, чтобы в бак не попал песок;
  9. Берем новый насос, аккуратно погружаем в технологическое отверстие. Крепим крышку. Далее сборка осуществляется в обратном порядке.

После ремонта нужно завести «Калину», проехать несколько минут. Во время работы необходимо проконтролировать работу ДВС в разных диапазонах оборотов, на холостом ходу; также требуется быть внимательным к различным шумам в топливном баке.

“Питер – АТ”
ИНН 780703320484
ОГРНИП 313784720500453

Проверка бензонасоса Лада КалинаГранта

Не крутит стартер

Если после поворота ключа зажигания нет жужжания бензонасоса, то первое что следует проверить — это предохранитель и реле бензонасоса. В монтажном блоке Лада Калина и Лада Гранта предохранитель бензонасоса — F21 (15А), а реле бензонасоса — К12. Если предохранитель исправен, выполняем следующее:

  1. Включаем зажигание
  2. Снять реле бензонасоса
  3. Подать +12В на контакт №11 диагностической колодки, либо поставить перемычку между 87 и 30 выводами реле
  4. Проверить на слух включение топливного насоса

Если бензонасос не выключился, тогда проверяем:

Проводку и контакты между бензонасосом и колодкой диагностики/реле бензонасоса. Для этого проверяем напряжение на фишке бензонасоса, используя тест-лампу или мультиметр. Нет соединения бензонасоса с «массой» автомобиля. Подать массу на фишку бензонасоса (находится под задним диваном). Бензонасос неисправен

Для его проверки подаем +12В напрямую на контакты бензонасоса (Внимание! Остатки бензина могут загореться от искры!)

В редких случаях бензонасос не работает из-за:

  1. неисправности ЭБУ (контроллер)
  2. неисправности в сигнализации

Почему не поступает питание на бензонасос

Электрическая схема управления бензонасосом.

Бензонасос относится к электромеханическим приборам, поэтому его поломка может быть связана как с недостаточным электропитанием, так и с повреждениями механического характера. Выявить отсутствие напряжения несложно.

  1. Для этого включаем зажигание и прислушиваемся.
  2. При повороте ключа запускается бензонасос, который создает при работе лёгкий гул. Если же гудения не слышно, то, скорее всего, прибор обесточен. Вы уже выяснили что на него не подаётся напряжение.

Причины неисправности

  1. Проблемы с проводкой. Проверяется обычной 12-вольтовой лампочкой. Подключаем ее к внешнему разъему. При повороте ключа зажигания, лампочка должна загораться. Если нет – проводка неисправна. Вы проверили этот пункт мультиметром.

    Отогнуть, там внутри бензонасос.

  2. Окисление клемм. Со временем клеммы имеют свойство окисляться, что затрудняет подачу питания на насос. Если это произошло, необходимо зачистить контакты. При сильном окислении клеммы желательно перепаять.

    Также может сгореть клемма на самом бензонасосе.

    Контакт также может обуглиться и на колодке крышки бензонасоса.

  3. Проблемы с контактом массы. Выявить эту неисправность позволяет датчик уровня топлива, который начинает некорректно работать.
  4. Неисправность реле бензонасоса. Выявить поломку несложно. В момент включения зажигания хорошо слышен щелчок включения реле, после чего оно отключается с таким же щелчком. Если этих звуков не слышно, то следует зачистить контакты реле или же заменить его.

    Реле бензонасоса находится не на основном блоке, а на дополнительном, расположенном за облицовкой центрального тоннеля, практически под печкой.

  5. Замена предохранителя. Расположен рядом с коробкой включения передач в салоне в специальном блоке предохранителей. Ищем элемент на 15 А с маркировкой Fuel Pump. Извлекаем его из гнезда и осматриваем контакт. Если он поврежден, меняем предохранитель. Для надёжности его лучше прозвонить.

    Блок с отдельным предохранителем на топливный насос находится здесь.

    Защитная крышка блока предохранителей.

    Стрелочкой отмечен нужный нам предохранитель.

  6. Неисправность дополнительной сигнализации. В большинстве случаев сигнализацию подключают на обрыв питания бензонасоса, или обрывают свечи. Более грамотные установщики ставят реле, которое вводит в заблуждение угонщика, включая бензонасос, но отключая его через пять секунд.

    Дополнительная сигнализация.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

  • неисправность регулятора давления топлива в рампе;
  • поломку бензонасоса или заметное снижение его производительности по причине износа;
  • сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

  • выход из строя предохранителя бензонасоса;
  • поломка реле бензонасоса;
  • проблемы с «массой» бензонасоса;
  • неисправность электромоторчика бензонасоса;
  • окисление или залом контактов и клемм бензонасоса;
  • неисправен сам бензонасос;

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Аналогичные признаки, не связанные с бензонасосом

Симптомы, проявляющиеся из-за нехватки топлива в подающей магистрали, довольно типичны и очень схожи с неполадками других систем. Как методом исключения отсеять возможные проблемы:

  1. Выверните и осмотрите юбки свечей зажигания. Когда горючего не хватает, электроды остаются чистыми либо покрываются белым налетом. Это лишнее доказательство неисправности в системе питания.
  2. Замените свечи зажигания. В случае износа они создают похожий эффект – провалы, затрудненный пуск, падение мощности мотора.
  3. Проверьте работоспособность датчика положения дроссельной заслонки (ДПДЗ) и регулятора холостого хода.
  4. Измерьте компрессию во всех цилиндрах мотора. Из-за большого износа атмосферный двигатель неспособен создать нужное давление и разрежение, смесь плохо сгорает, отчего возникают идентичные симптомы.

В процессе поиска неполадок учитывайте один немаловажный фактор – срок службы бензонасоса, составляющий не менее 100 тыс. км пробега. Чем дольше период эксплуатации агрегата, тем меньшее давление топлива он создает на выходе. Причина – износ мембраны и других внутренних деталей. Если насос отслужил 150 тыс. км и более, стоит задуматься о покупке и установке новой запчасти.

Погружной топливный насос «Лада-Калина», как и в других автомобилях необходим для подачи бензина в камеру сгорания ДВС. Насос активируется сразу при включении зажигания и поддерживает рабочее давление до тех пор, пока автомобиль не заглушат или не закончится топливо.Бензонасос является частью модуля, в состав которого входят регулятор давления топлива, который изменяет параметры подачи, когда водитель работает педалью акселератора. Также в составе модуля есть датчик, который отправляет данные на приборную панель, на указатель уровня топлива. Помимо этого конструкция топливного фильтра предусматривает наличие мелкоячеистой сеточки для грубой очистки топлива.

Замена фильтра тонкой очистки топлива

Порядок замены ФТО следующий.

  1. Через клапан на рампе или запуском двигателя при снятом предохранителе бензонасоса сбрасывается давление.
  2. Под автомобилем разжимается проволочный фиксатор на обратном штуцере (находится справа). Затем снимается шланг и направляется в предварительно подставленную ёмкость. Чтобы снять трубку со штуцера, необходимо слегка разогнуть фиксатор
  3. После слива топлива операция повторяется на подающем шланге. В результате должно слиться 150—300 мл бензина.
  4. Ослабляется гайка крепёжного хомута, и корпус фильтра вытаскивается. При этом нужно запомнить направление стрелки на фильтре. Для снятия ФТО необходимо ослабить крепёжный хомут
  5. Новый фильтр устанавливается с учётом направления движения топлива. На надетых шлангах защёлкиваются проволочные фиксаторы.

Шланги от фильтра уходят под бензобакПосле замены проверяется работа фильтра под давлением. Для этого включается зажигание, и топливные магистрали проверяются на наличие протечек. Затем поверка повторяется на заведённом автомобиле. Алгоритм замены не зависит от количества клапанов двигателя.

Преимущества и недостатки бензонасоса

Несмотря на кажущуюся простоту, чтобы понять назначение топливного насоса, требуются некоторые пояснения. Дело в том, что в большинстве случаев, это касается и машин семейства Лада Калина, бензобак расположен от двигателя в противоположной стороне машины. Поэтому требуется эффективная работа бензонасоса, чтобы обеспечить прохождение топлива на значительное расстояние с требуемым давлением.

В конструкции Лады Калина установлен топливный насос электрического типа, как более современное и эффективное устройство.

Среди основных преимуществ бензонасоса можно выделить несколько:

  1. обеспечение подачи требуемого объема топлива с учетом потребностей двигателя;
  2. высокая надежность и простота конструкции;
  3. высокий уровень безопасности, поскольку работа насоса прекращается сразу после остановки двигателя.

В то же время электрический бензонасос имеет ряд недостатков, которые могут повлиять на его работу:

  1. шумность при работе;
  2. необходимость охлаждения;
  3. требовательность к качеству топлива.

Именно использование некачественного бензина и несвоевременная замена топливных фильтров приводят к снижению производительности или отказу от работы бензонасоса.

Как быстро снять бензонасос на Ладе Калине

Бензонасос автомобиля Лада Калина предназначен для того, чтобы обеспечивать подачу топлива в камеру сгорания ДВС. Погружной насос начинает свою работу одновременно с включением зажигания. Он поддерживает рабочее давление, пока в автомобиле не закончится бензин, или же он не будет заглушен. Данный насос представляет собой часть модуля. В его состав входят регуляторы давления топлива, которые изменяют некоторые параметры его подачи в том случае, если автовладелец работает педалью акселератора. Кроме этого, в составе модуля находится специальный датчик, что отправляет информацию на панель приборов и указывает уровень топлива. Также благодаря конструкции данного фильтра происходит грубая очистка топлива мелкоячеистой сеточкой. Примерный ресурс работы бензонасоса в Ладе Калина – 160 тыс. км. Для доступа к бензонасосу Лада Калина, необходимо откинуть заднее сиденье, убрать утеплитель (при наличии), после чего приступить к демонтажу устройства.

Пошаговый порядок работ

  1. Отключаем минусовую клемму с АКБ.
  2. Открываем доступ к защитной крышке.

Чтобы не потерять, складываем болты в одно место.

Под декоративной крышкой виден бензонасос и ПЫЛЬ!

Колодка отмечена красной , а штуцеры зелёной стрелкой.

Наносить удары следует лишь по кольцу.

Успешно демонтированный бензонасос.

Замена сетки бензонасоса

Сеточка бензонасоса вблизи

Когда бензонасос снят можно провести ревизию фильтрующей сетки. Это так называемый фильтр грубой очистки. Для этого, надо разобрать бензонасос, и заменить фильтрующий элемент.

Слева новая, справа старая сеточки бензонасоса

Замена регулятора давления топлива Калина (этапы)

Мы определили причину нестабильной работы двигателя автомобиля. Остается малое – получить доступ к РДТ и произвести его замену. Итак, приступим:

Как говорилось ранее, регулятор входит в состав бензонасоса, который в свою очередь расположен в бензобаке. Для того чтобы получить доступ к баку, нужно откинуть или демонтировать (зависит от той или иной конструкции задних сидений) из салона автомобиля задние сиденья. Поднимаем тканевую обивку по центру и находим крышку защищающую бензонасос и бак от попадания пыли, грязи и посторонних предметов.
Берем крестовую отвертку и откручиваем четыре расположенных по углам болта. Снимаем крышку и снова удаляем мелкую пыль, теперь уже с поверхности, загрязненного корпуса бензонасоса.
Отключаем фишку питания из гнезда. Теперь требуется отсоединить входной и выходной шланги

Прежде чем приступить к непосредственному отсоединению, приготовьте тряпку или кусок губки, которые обеспечат впитывание остатков вытекающего бензина из трубок
Обратите внимание, что на самих шлангах имеется специальный запорный механизм, который препятствует выдергиванию шланга и предотвращает его случайное разъединение. Чтобы быстро и комфортно снять топливные трубки, необходимо надавить и удерживать при снятии механизмы-защелки

Теперь, следующее препятствие на пути извлечения — запорное, металлическое кольцо, которое одновременно является фиксирующим и вспомогательным уплотнительному кольцу элементом. Для работы потребуется небольшой молоток и отвертка. Наша с вами задача — провернуть кольцо, чтобы оно вышло из пазов крепления. Для этого следует подвести отвертку к кромке кольца и небольшими постукиваниями по отвертке молотком, попытаться вращать кольцо в направлении против часовой стрелки. Как только кольцо сдвинется, его можно вытаскивать.
Сейчас, остается извлечь само устройство бензонасоса. Прежде чем приступить к работам, с целью облегчения всего процесса, следуйте следующей рекомендации: разведите по сторонам и закрепите вводную и выводную трубку. Если этого не сделать, они будут препятствовать процессу извлечения устройства. Теперь аккуратно извлекаем сам корпус бензонасоса

Учтите, что в «стакане» устройства будет находиться некоторое количество остатков бензина, потому извлекать следует осторожно. Кроме того, на определенном этапе снятия, может возникнуть затруднение – препятствующий вытягиванию поплавок. Поэтому, корпус насоса нужно периодически вращать или наклонять из стороны в сторону (в зависимости от расположения самого поплавка).
Извлекаем элемент, сливаем остатки бензина из его чаши

Далее, существуют два варианта действий. Первый, если планируется только замена регулятора давления, то полностью разбирать бензонасос не потребуется. Второй, если вы планируете менять дополнительные составные части (например, фильтр грубой очистки). Наш случай не требует полного разбора, потому снимаем только регулятор. Отсоединяем контакты с проводами от корпуса РДТ. При помощи отвертки поддеваем (с двух сторон) специальную пластиковую защелку, которая удерживает на месте изделие, удаляем ее. Методом расшатывания, немного помогая отверткой, извлекаем само устройство из пластикового гнезда.
Берем новую деталь и вставляем в освободившееся гнездо. Важный момент! Деталь необходимо вставлять с существенным усилим, до того момента как вы услышите щелчок. Теперь остается лишь осуществить сборку в обратной последовательности.

Поэтому, корпус насоса нужно периодически вращать или наклонять из стороны в сторону (в зависимости от расположения самого поплавка).
Извлекаем элемент, сливаем остатки бензина из его чаши. Далее, существуют два варианта действий. Первый, если планируется только замена регулятора давления, то полностью разбирать бензонасос не потребуется. Второй, если вы планируете менять дополнительные составные части (например, фильтр грубой очистки). Наш случай не требует полного разбора, потому снимаем только регулятор. Отсоединяем контакты с проводами от корпуса РДТ. При помощи отвертки поддеваем (с двух сторон) специальную пластиковую защелку, которая удерживает на месте изделие, удаляем ее. Методом расшатывания, немного помогая отверткой, извлекаем само устройство из пластикового гнезда.
Берем новую деталь и вставляем в освободившееся гнездо. Важный момент! Деталь необходимо вставлять с существенным усилим, до того момента как вы услышите щелчок. Теперь остается лишь осуществить сборку в обратной последовательности.

Проблемы с подачей бензина – общие симптомы

Неисправности системы топливоподачи условно делятся на 2 категории:

  1. Горючая смесь вообще не подается в цилиндры.
  2. Бензин поступает с перебоями либо под недостаточным давлением.

В первом случае двигатель не заводится и не схватывает в процессе вращения стартером, то есть, не подает признаков жизни. В подобной ситуации определить причину поломки всегда проще.

Когда топливо попадает в цилиндры в недостаточном количестве, проявляются следующие симптомы:

  • запуск силового агрегата «на холодную» сильно затруднен, мотор схватывает и «чихает», заводится с 3–10 попыток;
  • холостой ход нестабилен, двигатель «троит»;
  • динамичный разгон становится невозможным – резкое открытие дросселя вызывает длительный провал и замедление;
  • когда водитель отпускает педаль акселератора, мотор зачастую глохнет;
  • машина с трудом преодолевает подъемы и медленно разгоняется при полной загрузке.

Причиной перечисленных явлений могут стать неисправности топливного насоса либо других элементов системы, причем первичные симптомы практически одинаковы. Для проведения точной диагностики нужно понимать, как устроена система питания автомобиля.

Какие основные преимущества и негативные стороны насоса?

Первоначально конструктивные особенности указанного узла покажутся простыми. Однако чтобы детально уяснить принцип функционирования агрегата, потребуется перейти к разъяснению следующих аспектов.

Ситуация интересна в том, что бак для топлива в Лада Калина помещен разработчиками под днищем в кормовой части авто. С топливной рампой под капотом он связан посредством магистралей. Для возможности подачи бензина с заданным параметром давления потребуется эффективный и высокопроизводительный бензонасос.

Основными преимуществами насосного агрегата топливной системы принято считать:

  • своевременное обеспечение элементов впрыска потребным объемом топлива вне зависимости от режима работы мотора;
  • простой конструктив и приличный ресурс;
  • высокая безопасность, ведь бензонасос перестает функционировать вслед за остановкой двигателя.

Далее рассмотрим основные недостатки, которыми обзавелся данный узел:

  1. шумность во время функционирования;
  2. потребность в постоянном охлаждении;
  3. чувствительность к качественным показателям топлива.

Именно применение некондиционного бензина в комплексе с несвоевременностью замены фильтра может гарантированно повлечь выход из строя этого дорогостоящего агрегата. Бывает такая ситуация, когда мотор не качает. В данном случае, надо знать, как проверить его и в случае необходимости, как снять.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
