Замена (снятие и установка) головки блока цилиндров своими руками

Головка блока цилиндров, привод клапанов

Зубчатый ремень привода газораспределительного механизма

1. Нижняя защита зубчатого ремня (различные исполнения; для снятия отвернуть болт и снять вибрационный демпфер).
2. Болт (момент затяжки: 10 Н·м).
3. Болт (момент затяжки: 10 Н·м).
4. Болт (момент затяжки: 20 Н·м).
5. Верхняя защита зубчатого ремня (различные исполнения; при установке тщательно совместить с нижней защитой зубчатого ремня).
6. Зубчатый ремень (перед снятием пометить направление вращения мелом или маркером).
7. Болт (момент затяжки: 25 Н·м).
8. Гайка (момент затяжки: 10 Н·м).
9. Шайба.
10. Болт (момент затяжки: 100 Н·м; для отворачивания и затяжки удерживать контропорой 3036).
11. Натяжной ролик (различные исполнения).
12. Звездочка распределительного вала.
13. Защита зубчатого ремня (различные исполнения).
14. Гайка (момент затяжки: 10 Н·м).
15. Болт (момент затяжки: 20 Н·м).
16. Сегментная шпонка (убедиться в плотной посадке).
17. Задняя защита зубчатого ремня (различные исполнения).
18. Установочный болт натяжного ролика (момент затяжки: 25 Н·м).
19. Промежуточная звездочка (пометить правильное положение установки; узкая щека звездочки должна быть направлена наружу, а метка ВМТ первого цилиндра должна быть видна спереди).
20. Звездочка коленчатого вала (контактная поверхность между звездочкой и коленчатым валом должна быть чистой от масла; может устанавливаться только в одном положении).
21. Болт звездочки коленчатого вала (момент затяжки: 90 Н·м + еще ¼ оборота (90°); заменять новым после каждого снятия; не наносить на резьбу масло; для отворачивания и затяжки использовать контропору 3099).
22. Болт промежуточной звездочки (момент затяжки: 100 Н·м; для отворачивания и затяжки использовать контропору 3036).
23. Натяжитель зубчатого ремня (различные исполнения).
24. Болт (момент затяжки: 10 Н·м).

Снятие

1. Снять шумоизоляцию -стрелки-.

2. Снять ремень привода генератора (см. соответствующий раздел выше).

3. Снять верхнюю защиту зубчатого ремня -стрелки-.

4. Пометить направление вращения зубчатого ремня мелом или маркером.

5. Установить коленчатый вал по метке ВМТ поршня первого цилиндра -стрелки-, поворачивая его за центральный болт шкива в направлении нормального вращения двигателя.

Примечание

Одновременно с этим метка спереди звездочки распределительного вала должна совпасть с меткой на защите зубчатого ремня -стрелки-. Если метки не совпадают, провернуть коленчатый вал еще на один полный оборот.

6. Отвернуть болты вибрационного демпфера.

7. Отвернуть болты нижней защиты зубчатого ремня -стрелки-.

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

• набор автомобильных ключей;
• шлицевые и крестовые отвертки;
• плоскогубцы;
• вороток с удлинителем;
• головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
• молоток;
• монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

• выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
• снимаем клемму с аккумулятора;
• сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
• откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
• отсоединяем от карбюратора тягу газа, трос подсоса;
• освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
• скидываем шланг вакуумного усилителя тормозов;
• отворачиваем четыре гайки крепления приемной трубы глушителя;
• отсоединяем от головки высоковольтные провода;
• снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
• отсоединяем от карбюратора бензиновый шланг;
• снимаем клапанную крышку, убираем ее в сторону;
• откручиваем болт с гранями 13 мм крепления ГБЦ;
• снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
• скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
• откручиваем гайки распредвала (ключ на 13), снимаем вал,
• сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

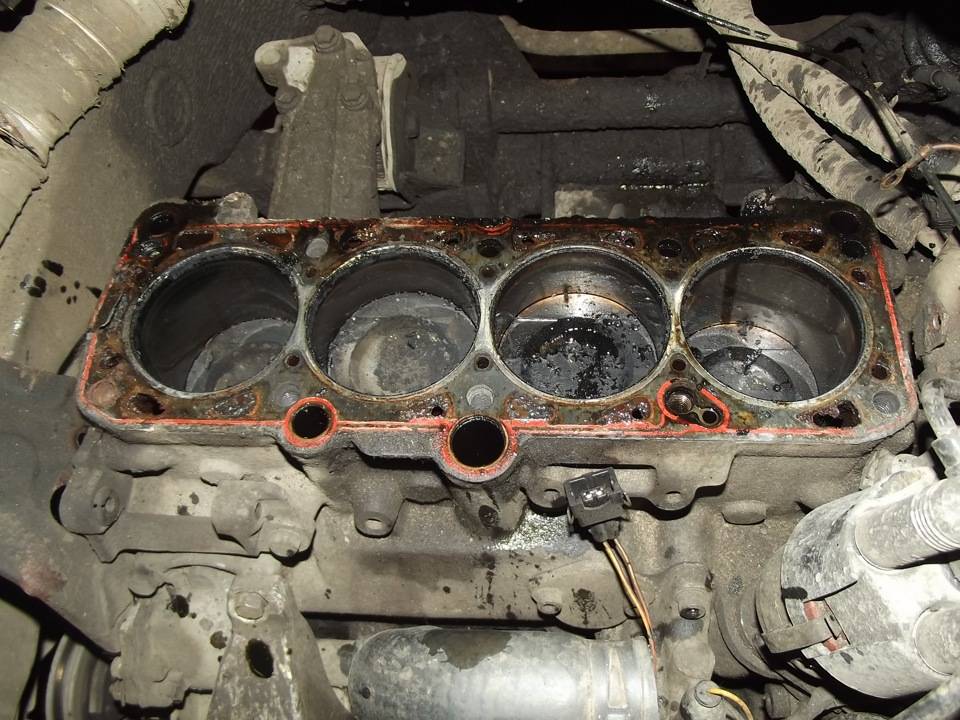

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

• чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
• перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
• чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
• установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
• болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
• распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
• после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
• перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
• после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
• совмещение меток распредвала указаны внизу на рисунке стрелками;
• произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

• браком при производстве ГБЦ;
• высокой нагрузкой на узел;
• некорректным либо недостаточным техническом обслуживании;
• некачественной смазкой внутренних компонентов устройства;
• отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Виды прокладок ГБЦ

Производители автомобильных двигателей используют следующие варианты уплотнительных элементов:

• Асбестовые. Изделия характеризуют высокая термостойкость, достаточная эластичность и упругость. Как правило, входят в наборы ремонтных комплектов.
• На без асбестовой основе. Менее практичны, чем приведенные выше – небольшой коэффициент усадки, ограниченный срок службы.
• Металлические. По праву считают лучшим вариантом уплотнителя. Он обеспечивает максимально равномерное распределение давления по периметру и прилегание стыкуемых плоскостей.

Это интересно: Периодичность замены масла в двигателе – определяем сроки и учимся менять самостоятельно

Диагностика ГБЦ

Диагностика ГБЦ предполагает поиск возможных неисправностей, определить которые зачастую можно и по внешнему виду. Поэтому после демонтажа нужно очистить ее плоскость от нагара и накипи. Для этого можно использовать дизельное топливом или бензин, а лучше всего «отмочить» головку блока в ванне с каустической содой.

После очистки можно попытаться визуально определить наличие повреждений ГБЦ.

1. Сначала необходимо осмотреть корпус головки на предмет наличия сколов, заусениц и иных механических повреждений. В случае, если в корпусе обнаруживаются значительные трещины, то это прямой путь к замене ГБЦ. Такие повреждения не ремонтируются.
2. Также необходимо проверить плоскость крепления ГБЦ к блоку цилиндров. Из-за перегрева двигателя она может искривляться, что приводит к просачиванию охлаждающей жидкости в моторное масло, после чего жизнь движка будет недолгой. Для проверки плоскости можно использовать точную измерительную линейку. Если зазор между ней и плоскостью ГБЦ на всем ее протяжении не превышает 0,05 мм, то все в порядке. В обратном случае плоскость придется зашлифовать до нужных значений, если же отклонения велики — придется и вовсе поменять ГБЦ.
3. Также с помощью микрометра проверяются другие элементы ГБЦ: шеек опоры распредвала (не более 0,1 мм), диаметра стержней клапана (до 0,03 мм), диаметра направляющих втулок (до 0,07 мм), зазора между осью клапана и рычагом (до 0,06 мм).
4. Состояние коромысла, рычага, седел и толкателей механизма газораспределения определяется с помощью визуального осмотра. На них не должно быть никаких механических повреждений (царапин и т. д.). При наличии они устраняются с помощью шлифовки.

Также диагностику герметичности ГБЦ можно провести на специальном компьютерном оборудовании — это даст более точные и надежные результаты.

Как проконтролировать качество работы?

Чтобы убедиться в качестве выполненной работы, обязательно проверяйте момент затяжки (для этого пользуйтесь динамометрическим ключом).

При выполнении работы вы должны дождаться момента, когда болт дойдет до своего «предела текучести». Это легко диагностировать. Как только вы выставите необходимый момент затяжки, он не будет меняться.

При этом учтите два важных момента. Если вы увеличивает момент до уровня в 20 кГсм, а болт не проворачивается, то его необходимо менять.

Причина – слишком большая прочность. Если же затянуть болт невозможно и момент все время уменьшается, то его также стоит заменить.

Замена прокладки ГБЦ ВАЗ 2110 (2112)

На автомомашинах ВАЗ 2110 и 2112 достаточно часто устанавливается 16-клапанный четырехцилиндровый двигатель, у него практически такой же блок цилиндров, но отличается головка блока – она двухвальная. Снимать такую ГБЦ несколько сложнее, по-другому устанавливаются и метки ГРМ.

Замену ПГБЦ выполняем следующим образом:

• все подготавливаем к демонтажу ГБЦ (снимаем клеммы аккумулятора, сливаем тосол);
• отсоединяем полностью корпус воздушного фильтра с патрубками;
• снимаем крышку маслозаливной горловины, демонтируем декоративную крышку головки блока (4 крепления);
• отсоединяем высоковольтные провода, снимаем модуль зажигания;
• демонтируем верхний кожух ремня ГРМ, труднее всего добраться до нижних болтов;
• откручиваем натяжной ролик, скидываем ремень ГРМ;
• демонтируем обе распредшестерни, отворачиваем болты железного кожуха ГРМ к ГБЦ. Следует сразу аккуратно снять шпонки, иначе их можно потерять. Перед снятием шестерен рекомендуется прокрутить коленвал и сразу установить ГРМ по меткам;
• снимаем впускной коллектор, после откручивания гаек его нужно сдернуть с места;
• демонтируем клапанную крышку, открутив все болты ее крепления;
• отсоединяем все имеющиеся провода и крепления ГБЦ, а также топливную рампу, бензиновые шланги (раскручиваем двумя рожками ключами штуцеры). При раскручивании штуцеров следует учитывать, что в топливной системе есть давление, поэтому его лучше предварительно стравить;
• снимаем защитный кожух выпускного коллектора, отсоединяем приемную трубу глушителя. Подлезть туда неудобно, лучше отворачивать гайки снизу;

• откручиваем болты термостата (3 шт., шестигранником на 5);

• скручиваем болты крепления ГБЦ (10 шт.);
• отсоединив все, что может удерживать головку блока под капотом, снимаем ГБЦ.

Зачищаем поверхности, ставим новую прокладку, монтируем головку блока на место. Прежде чем установить ГБЦ, необходимо выставить поршень 1-го цилиндра в ВМТ, а на самой головке следует проверить установку распредвалов, накинув на них шестерни – метки должны смотреть вверх. Заменив прокладку ГБЦ ВАЗ 2110, запускаем двигатель и по мере прогрева мотора доливаем тосол в систему охлаждения.

Самая важная деталь ГБЦ

Замену блока цилиндров как таковую обычно не проводят. Всё начинается с замены тоненькой металлической или асбестометаллической прокладки. Когда обнаруживается течь моторной смазки или ОЖ, долго думать не приходится. Причина как раз скрывается в этой самой прокладке, которую и нужно бывает заменить. Но сначала до неё нужно будет добраться.

Вообще, при каждой замене блока цилиндров прокладку нужно будет менять. Поэтому будет как нельзя кстати начать статью с этого.

Рассмотрим для начала то, для чего вообще нужна прокладка ГБЦ. Как правило, она предназначена для консолидации места соединения крышки с ГБЦ. Следует понимать, что обычная прокладка крышки какой-либо детали и прокладка ГБЦ — разные вещи.

Прокладкой ГБЦ называют такую составляющую, которая отвечает за три системы двигателя: охлаждение, система смазки и газораспределение. Поэтому и требования к этой прокладке соответствующие.

На видео — замена прокладки ГБЦ:

https://youtube.com/watch?v=pW9OyNFXEcU

Стоит помнить, что попытка экономии при замене прокладки ГБЦ равносильна краху. Делать этого нельзя ни в коем случае и, если заметны симптомы, указывающие на её износ, прокладку нужно сразу же заменить. Не забывайте, что прокладка — это одноразовая деталь.

Прокладки бывают нескольких видов. Известны на сегодня безасбестовые прокладки, характерной особенностью которых является низкий коллапс и высокая воспроизводимость.

Кроме того, существуют асбестовые прокладки, отличающиеся пластичностью, термоустойчивостью и эластичностью.

Наконец, металлические прокладки, которые считаются наиболее качественными и которые мы советуем устанавливать вместо обычных. Правда, стоят они дороже, зато проблем никаких не вызовут.

Как и говорилось выше, замена прокладки головки блока цилиндров нужна в том случае, когда заметны признаки течи масла. Кроме того, если при проверке щупом масла замечается инородная смесь мутно-белого цвета, то это может быть результатом попадания ОЖ через изношенную прокладку.

Кроме того, если заметен белый дым, выходящий из выхлопной трубы, то это тоже признак того, что нужно менять прокладку.

Приступаем к замене. Для начала отсоединяем «массу» от аккумуляторной батареи. Затем нужно будет установить правильно поршень первого цилиндра. «Положение 1-го такта» — вот так его нужно установить. После этого слить ОЖ.

Далее, нужно снизить давление в системе питания, если автомобиль ещё «горячий», и отсоединить приёмную трубу глушителя от коллектора. Добираемся до головки блока цилиндров и снимаем крышку.

Замена прокладки ГБЦ

Теперь нужно будет найти регулятор полного расхода воздуха и отсоединить от него провода. Потом ослабить хомут держателя воздухопроводящего штуцера к дроссельному узлу и снять деталь с корпусом фильтра воздуха. Не забываем извлечь также воздухозаборный шланг.

Находим винт, закрепляющий держатель выступа подводящей трубы водяного насоса. Отворачиваем его.

Кронштейн отводим в сторону и ослабляем хомуты. Отсоединяем подводящий и отводящий шланги системы охлаждения от дроссельного узла. После этого ослабляем хомут, фиксирующий шланг тормозов к штуцеру.

Все провода разделяем от регуляторов уровня масла, холостого хода и положения клапанной заслонки.

На видео — снятие головки блока цилиндров:

Находим концы высоковольтных проводов и отсоединяем их от свечей зажигания. Вытягиваем жгут проводов из-под ресивера.

Снимаем крышку ремня привода распредвала, а затем и сам ремень. В этом случае не рекомендуется поворачивать оба вала до установки ремня привода

Это очень важно

Разъединяем пластмассовый держатель, который соединяет топливную раму и составляющую маслоизмерительного щупа.

Выворачиваем болты-держатели ГБЦ. Извлекаем их. В этом случае нужно помнить, что болты крепления ГБЦ отворачиваются только на таком моторе, который несколько часов не работал и полностью остыл. Извлекаем головку.

Головка блока цилиндров — деталь довольно тяжёлая и снимать её лучше вместе с помощником. Теперь нужно будет очистить привалочные поверхности ГБЦ, которые должны быть сухими и чистыми. И удаляем масло из резьбовых соединений. Если этого не сделать, то при обратной сборке в ГБЦ могут появиться трещины, что отрицательно скажется на всей работе автомобиля.

Берём новую прокладку и устанавливаем её, не забывая выровнять её по двум направляющим.

Собираем ГБЦ в обратной последовательности.

В каких случаях необходима шлифовка ГБЦ?

Ни для кого не секрет, что все без исключения компоненты ГБЦ находятся в тесном взаимодействии относительно друг друга. Соответственно, если из строя выходит один элемент, то это может стать причиной поломки и других компонентов либо же привести к серьезному дефекту узла. Например, если в прокладке ГБЦ появились пробоины, то в результате этого может произойти утечка моторной жидкости. Соответственно, ремонтные работы станут причиной необходимости не только замены самой прокладки, но и поиска причин, в результате которых прокладка была пробита.

В данном случае причина может заключаться даже в небольшом перегреве двигателя или случайном попадании влаги. Тем не менее, вся ГБЦ в данном случае подвергнется диагностике. На практике обычно прокладка пробивается в том случае, когда произошли нарушения в работе блока цилиндров, в частности, сопряжение между ГБЦ и самом блоком. В таких случаях необходима фрезеровка ГБЦ. Можно ли это сделать вручную своими руками и какой понадобится станок, вы узнаете далее.

Станок, предназначенный для ремонта и фрезеровки головки блока цилиндров

Но сначала разберемся в истинных причинах, которые требуют такого серьезного вмешательства. В первую очередь, фрезеровка осуществляется в том случае, чтобы довести до необходимых стандартов привалочную плоскость головки, сопрягающейся с плоскостью БЦ.

Следует отметить, что данный процесс необходимо осуществлять в нескольких случаях:

1. Если вы решили протюнинговать двигатель. Такой вариант является не особо актуальным среди отечественных водителей, скорее – среди отдельных личностей. В данном случае шлифовка ГБЦ подразумевает уменьшение ее высоты, а это, в свою очередь, необходимо для увеличения степени сжатия. Однако, следует отметить, что это было актуально, когда качественное топливо было трудно достать, соответственно, многие автомобилисты прибегали к такому решению. На сегодняшний же день данный вариант является актуальным исключительно для тех, кто хочет изменить параметры своего мотора.
2. Второй случай – это необходимость фрезеровки узла при проведении каких-либо ремонтных работ с головкой блока. Имеются в виду практически все работы, начиная от замены уплотнительной прокладки и заканчивая ремонтом или заменой распределительных валов. Мы не рекомендуем уделять время только тем работам, ради которых был осуществлен демонтаж ГБЦ. Поскольку лучше вручную своими руками сделать все сразу и потратить немного больше времени, чем впоследствии опять решать данную проблему.

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

• специальный динамометрический ключ с индикатором;
• штангенциркуль или небольшая линейка;
• набор головок и гаечных ключей;
• головка Torx;
• мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
• чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

• обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
• асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
• металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Установка ГБЦ

Когда ремонт головки блока завершён либо заменена прокладка, механизм необходимо установить на место. Монтируется ГБЦ с помощью таких инструментов:

• головки на 13, 17, 19;
• вороток с удлинителем;
• динамометрический ключ.

Порядок действий по установке таков:

1. Протираем поверхность ГБЦ и блока чистой ветошью.
2. Помещаем новую прокладку на блок цилиндров.

Выбраковка болтов ГБЦ

Болты, удерживающую головку блока, при каждом демонтаже узла рекомендуется менять. Однако делают это довольно редко и ограничиваются обычным осмотром резьбы. Если она в порядке, то болты используют повторно. Нужно учитывать, что новый болт имеет размер 12*120 мм. Если же длина существенно отличается или крепёж при попытке его вкручивания в блок цилиндров идёт с трудом, то это может свидетельствовать о растяжении и необходимости замены болта. При затяжке ГБЦ заведомо растянутым болтом есть вероятность его обрыва.

Если с ГБЦ ВАЗ 2106 возникли неисправности, вследствие чего нарушилась нормальная работа силового агрегата, устранить неполадку можно самостоятельно без посещения автосервиса. Для этого необходимо подготовить соответствующий инструмент, ознакомиться и следовать пошаговым инструкциям.

Источник

Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

• появление подтёков или прорыв газов на стыке между блоком двигателя и головкой. При таком явлении в работе силовой установки появляются посторонние шумы. При разрыве внешней оболочки уплотнителя могут появляться следы смазки или охлаждающей жидкости (ОЖ);
• образование эмульсии в моторном масле. Происходит такое при попадании охлаждающей жидкости через прокладку в масло либо при образовании трещины в БЦ;

  Образование эмульсии свидетельствует о попадании ОЖ в масло

• появление белого дыма из системы выхлопа. Белый выхлоп возникает при попадании ОЖ в камеру сгорания мотора. В такой ситуации уровень жидкости в расширительном бачке постепенно снижается. Несвоевременный ремонт может привести к гидроудару. Гидроудар — неисправность, которая вызвана резким повышением давления в подпоршневом пространстве;

  Если прокладка повреждена и охлаждающая жидкость попадает в цилиндры, из выхлопной трубы будет идти густой белый дым

• попадание смазки и/или отработавших газов в систему охлаждения двигателя. Выявить попадание смазки в ОЖ можно по наличию масляных пятен на поверхности жидкости в расширительном бачке. Кроме этого, когда нарушается герметичность прокладки, в бачке могут появиться пузыри, свидетельствующие о проникновении в систему охлаждения отработавших газов.

  Появление пузырьков воздуха в расширительном бачке свидетельствует о попадании отработавших газов в систему охлаждения

Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

• продолжительная работа силового агрегата;
• перегрев мотора;
• некачественная охлаждающая жидкость.

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

Повреждение привалочной плоскости на примере ГБЦ «Калины»

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Перегрев мотора может привести к появлению трещины на ГБЦ

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

• использование низкокачественного топлива;
• большой пробег двигателя;
• неправильная установка зажигания.

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Дефекты седла приводят к неплотному прилеганию клапана и потере герметичности камеры сгорания

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

• повышенный износ цилиндров, колец и поршней;
• повреждение поршня;
• залегание колец.

При чрезмерном износе цилиндров двигатель полностью разбирают для замены поршневой группы, а также для расточки внутренней полости цилиндров на станке. Что касается повреждения самих поршней, то они хоть и нечасто, но прогорают. Всё это приводит к необходимости демонтажа ГБЦ и замены неисправных деталей. При залегании колец нормальная работа цилиндра и двигателя в целом становится невозможной.

При залегании колец нормальная работа двигателя нарушается
