Порядок замены салонного фильтра Mazda 3

Примечание:

При установке следите за правильным расположением фильтров между собой: стрелки на корпусах элементов должны быть друг напротив друга и направлены назад. Выступ нижней части фильтра должен войти в паз верхней части.

Очень важно правильно и ровно вставить в корпус новые элементы. На дальней стенке корпуса фильтра есть направляющие

Вставляя первый элемент, нужно попасть в направляющие на дальней стенке и в направляющие на ближней стенке. Дальше поднять фильтр вверх. После этого устанавливать и нижний элемент.

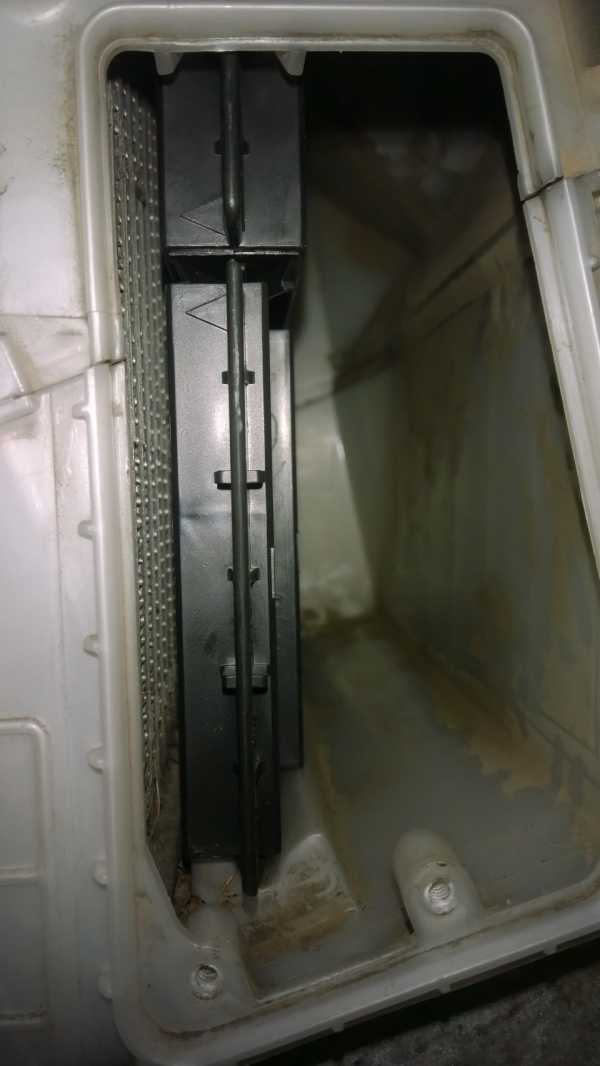

Расположение пазов в коробе фильтра

23. Соберите конструкцию в обратной последовательности.

Замена салонного фильтра — бортжурнал Mazda 3 2.0 2008 года на DRIVE2

Всем привет, вот решил поделиться как поменять салонный фильтр на Mazda 3 олд.Чесно сказатья думал будет намного сложнее, но оказалосьвсе просто и доступно.

Новый фильтр, покупался у ОД за 960р

Снимаем декоративную накладку над бордачком, откручиваем 2 винта и вытаскиваем его

откручиваем винт крепления подсветки

в нижней части под ногами пассажира снимаем крышку блока предохранителей нажав на 2 фиксатора

Вытаскиваем клипсу с бокой накладки и снимаем ее

фильтр находится под этим лючком

Откручиваем 2 винта крепления блока предохранителей

Далее головкой на 12 откручиваем 2 гайки крепления блока предохранителей и сдвигаем его в сторону (ПРОВОДА МОЖНО НЕ ОТКЛЮЧАТЬ я так и поступил)

Отключаем 2 фишки и откручиваем 3 винта

В окшке видно сам фильтр (У МЕНЯ БЫЛИ УСТАНОВНЕНЫ НЕ ПРАВИЛЬНО)

Внутренняя сторона и наружняя для сравнения

Убираем весь мусор, удобнее всего сделать это пылесосом

По имеющимся пазам вставляем новые фильтра, если они не перекашиваются и не падают значит все сделано правильно

Ну и приступаем собирать все в обратной последовательности, по времени у меня ушло примерно минут 30 со всеми сделанными фото. Всем удачи

Зачем необходим салонный фильтр в автомобиле?

Салонные фильтры выполняют роль очистителей воздуха. Таким образом, салонный фильтр препятствует попаданию всевозможных примесей и делает воздух в автомобиле более чистым, тем самым обеспечивая безопасность здоровья водителя. Устанавливается фильтр в корпус отопительного устройства.

Обычно для изготовления фильтрующего элемента салонного фильтра используют особую бумагу. Эта пропитанная фенолоальдегидным полимером бумага содержит электростатический заряд. Подобная технология применяется всеми ведущими производителями фильтрующих элементов.

Когда в автомобиле используется салонный фильтр, то это приводит к исчезновению неприятных запахов, что повышает комфорт в целом. Эффективная очистка воздуха особенно важна для тех автомобилистов и пассажиров, которые подвержены заболеваниям органов дыхания, страдают от аллергии на пыльцу, пыль, сажу и иные загрязнения.

Согласно статистике автомобильных происшествий довольно много ДПТ происходит именно с участием аллергиков, и если пренебрегать заменой либо установкой салонного фильтра, то можно неумышленно поставить на кон не только свою жизнь, но и жизни своих близких и окружающих людей.

Если автомобиль эксплуатируется в условиях с высоким содержанием пыли в воздухе, то длительность срока службы установленного в таком автомобиле салонного фильтра уменьшается вдвое.

Салонный фильтр способствует улучшению видимости в автомобиле. Именно благодаря данному приспособлению не образуется налет на стеклах, приводящий к появлению отражений.

Салонные фильтры – наилучшие защитники автомобиля от грязи улиц и любой пыли, включая пыльцу растений.

Замена салонного фильтра — бортжурнал Mazda 3 zoom-zoom (японка) 2011 года на DRIVE2

Всем доброго времени суток. Те кто уже меняли солонинный фильтр знает как это неудобно, в позе зю, так сказать :))

Замена фильтра заняло немного времени, все не так сложно как я думала изначально, просто не совсем удобно и лично мне не хватало света. Телефон вечно падал, попасть верхнем фильтром в пазы было для немного сложно в связи с тем что телефон падал, то болтики падали, невидно куда их вставлять (решила что мне нужен нормальный фонарик).

Со стороны я смотрелась смешно и это мягко говоря. Меленькая девушка залезла в машину, что-то делает, ноги болтаются в воздухе, что-то там крутит, вертит :)Когда рассказывала своему молодому человеку о том, какие трудности у меня были и как это все происходило, он смеялся, думаю каждый бы смеялся, кто видел бы меня со стороны))

Теперь запись для тех, кто так же как и я не знал где находятся салонные фильтры (их 2, продаются комплектом) и не знал как их менять.

Полный размер

Снимаем панель под бардачком, там две клипсы отщелкиваются, с одной и с другой стороны

Полный размер

Далее снимаем обшивку. Поддеваем снизу и с небольшим усилием снимаем.

Полный размер

В первую очередь я открутила 1 и 2 болтик, плату которую достала, я аккуратно положила под бардачок, чтобы не мешала в дальнейшем. Далее как все уже догадались 3 и 4, может быть еще 5 болтик, но у меня его, как вы видите, нет.

Полный размер

Сняли то что открутили))) и вот они старые салонные фильтры

Полный размер

Вот он. старенький и грязненький. Чувство, что их очень давно не меняли.

Полный размер

Правильное расположение фильтров. Справа верхний, слева естественно нижний.

Полный размер

Новые чистые фильтры)) Расположение лучше видно на предыдущем фото. Взяла угольные фильтры, не знаю на сколько они лучше обычных, решила попробовать поставить их :))

Полный размер

Немного помучившись и вот они стоят, новенькие и чистенькие, можно все закручивать и собирать. Вот и поменяла я салонные фильтры, всем удачи

Цена вопроса: 1 300 ₽ Пробег: 50070 км

www.drive2.ru

Как заменить

Если появилась необходимость провести замену салонного фильтра, рекомендуем сначала определиться с фильтрующим элементом. В продаже есть два вида: угольный и противопыльный. Первый имеет более высокую степень очистки, но и загрязняется существенно быстрее. Второй прослужит дольше и лучше подойдёт для автолюбителей, которые эксплуатируют транспорт в более-менее чистой среде.

Несмотря на то, что в 3-й Мазде заменить фильтр несколько сложнее, чем в других моделях японского производителя, вам потребуется не больше 30 минут. Автомобиль должен быть в заглушённом состоянии, работу можно проводить как на улице, так и в гараже.

Необходимый инструмент

Для замены понадобится обычный инструмент, который есть в каждом доме. Подготовьте заранее:

  • набор накидных ключей;
  • тонкую отвёртку;
  • толстую плоскую отвёртку;
  • несколько тряпок.

Инструменты должны быть чистыми, без остатков масла или других веществ. Работа будет выполняться в салоне, поэтому грязные материалы будут источником неприятного запаха и могут испортить интерьер.

Выбор нового салонного фильтра

Как уже говорилось ранее, для замены можно выбрать угольный или противопыльный фильтрующий элемент. Для Мазды есть довольно много расходников, как новых оригинальных, так и подобных от других производителей. Несмотря на то, что вторые имеют более низкую цену, их качество не всегда отвечает заводским требованиям и они гораздо быстрее изнашиваются.


Выбирайте оригинальные салонные фильтры к Мазде 3

Большинство специалистов рекомендуют выбирать оригинальные фильтры с пометкой (BP4K-61-J6X-9A). При покупке следите, чтобы упаковка была целой, без следов вскрытия. Для замены понадобится два фильтрующих элемента, их лучше приобрести в одном месте.

Пошаговая инструкция по замене фильтра салона

После подготовки всех необходимых инструментов и материалов можно приступать к работе:

  1. Отключаем аккумулятор, отсоединив клему с «минуса».

    Отсоединение клемы с «минуса» аккумулятора

  2. Подбираемся к блоку предохранителей. Для этого необходимо снять крышку бардачка.
  3. Снимаем декоративный элемент на передней панели. Это можно сделать с помощью тонкой плоской отвёртки. Особых усилий прилагать здесь не нужно, достаточно немного сдвинуть полоску влево.

    Снятие декоративного элемента для доступа к болтам

  4. Получив доступ к болтам, которые фиксируют крышку бардачка, откручиваем их. Вытягиваем вещевой мешок, расшатывая его по сторонам.
  5. Далее откручиваем винт под бардачком, который фиксирует штекер.
  6. Снимаем боковую панель со стороны пассажира на переднем сидении. С помощью тонкой отвёртки снимаем несколько заглушек, которые закрепляют декоративную панель к двери.

    Для снятия боковой панели отжимаем клипсу плоской отверткой

  7. Снимаем небольшую панель спереди под бардачком. Её держат две клипсы, которые необходимо отжать аналогично боковым.

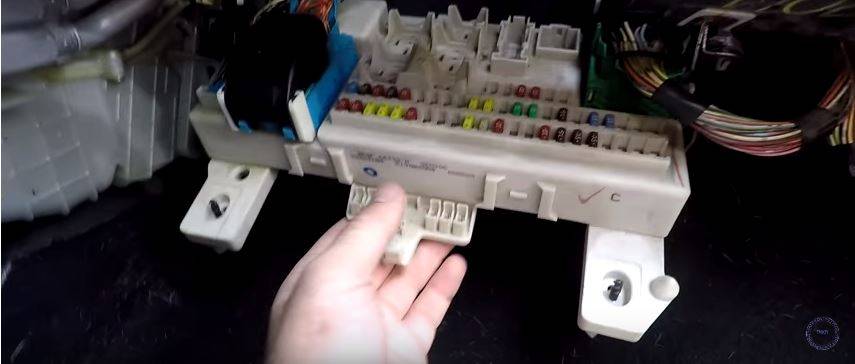

  8. После получения полного доступа к панели предохранителей снимаем её, открутив два болта. После снятия блока болты остаются внутри него.
  9. Чтобы добраться к самому салонному фильтру, потребуется ещё снять коробку со штекерами, которая осталась после демонтажа блока предохранителей. Она также крепится на двух болтах.

    Снимаем заднюю крышку для получения доступа к салонному фильтру

  10. Снятие фильтра начинается с выкручивания двух болтов, которые фиксируют корпус устройства. После этого аккуратно вытягиваем из корпуса штекер электрического управления.
  11. Для замены фильтрующих элементов снимаем боковую крышку отсека и вытягиваем старые расходники.

    Открываем боковую крышку отсека для съема старых фильтрующих элементов

  12. Перед установкой новых рекомендуем протереть тряпкой отсек от грязи и пыли, которая накопилась там за несколько месяцев.
  13. Устанавливаем новые фильтрующие элементы.
  14. Проводим сборку в обратном порядке.
  15. Подключаем аккумулятор.

В качестве наглядного примера можете посмотреть весь процесс замены салонного фильтра на видео.Оговоримся, что существенных отличий в установке фильтра на Мазду 3 различных годов выпуска нет, будь то 2008 или 2011 год.

Видео установки фильтра салона на Mazda 3

Как мы видим, процесс замены салонного фильтра довольно простой, если знать, как добраться до фильтрующих элементов. Нет необходимости использовать специальный инструмент или грубую физическую силу. Поэтому такую работу можно выполнить в одиночку, сэкономив на автосервисе

Рекомендуем уделить особое внимание сборке и надёжно зафиксировать все болты и клипсы

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Периодичность замены салонного фильтра Mazda 3

Штатный фильтр салона в Мазда 3 имеет солидную площадь, и в сухом климате он уверенно выхаживает промежуток между ТО (один год или 15 000 километров пробега). Даже при езде по запыленным дорогам он несущественно теряет пропускную способность за это время. Но вот во влажном климате, особенно осенью, фильтр салона становится источником затхлого запаха достаточно быстро.

Здесь сказываются и неудачная компоновка воздуховодов и короба (у фильтра скапливаются листья, начинающие гнить в замкнутом пространстве), и труднодоступность фильтра – не имея по какой-то возможности поменять фильтр самому при первых признаках ухудшения качества воздуха, владелец «запускает» процесс, забитый фильтр распространяет размножение бактерий на плотно примыкающий к нему испаритель кондиционера.

Признаки загрязнения фильтра салона

Сам фильтр представляет собой плотно спрессованный волокнистый материал (бумага или синтетические аналоги), который пропускает воздух и одновременно улавливает крупные частицы. В процессе эксплуатации пропускная способность фильтра неизбежно снижается по мере загрязнения.

В результате, если фильтрующий элемент грязный, салон недостаточно вентилируется, через фильтр с трудом проходит воздух. Это приводит к тому, что снижается эффективность работы печки и кондиционера, салон может хуже прогреваться и охлаждаться.

Также признаками забитого салонного фильтра принято считать появление неприятного запаха и постоянное запотевание стекол в машине. В случае появления таких симптомов нужно почистить кондиционер в автомобиле, а также в обязательном порядке сменить салонный фильтр.

Замена фильтра на Мазда 3 первого поколения

Как уже сказано, данный расходник установлен за центральной консолью в салоне. Добраться до него можно только со стороны переднего пассажира.

Из инструментов понадобятся отвертки крестовая и плоская, головка на 12 с воротком, и рожковый ключик того же размера.

Не забудьте отсоединить клеммы от аккумулятора.

Из авто вытаскивается коврик, перчаточный ящик полностью опустошается. Перчаточный ящик придется снимать.

Для этого нужно поддеть плоской отверткой декоративную накладку, расположенную над ним, и аккуратно ее снять.

После этого появится доступ к трем болтам крепления ящика. Их выкручивают, ящик смещается вниз по четырем направляющим.

Затем нужно открутить разъем с проводами, идущий к перчаточному ящику, располагается он в его задней стенке, и ящик извлекается из авто.

Далее нужно снять декоративную панель, установленную сбоку центральной консоли.

Для ее извлечения нужно поддеть и вытянуть клипсу крепления, после чего панель снимается. Именно под этой панелью и располагается требуемая крышка.

Снятие перчаточного ящика же обеспечит доступ к защитной панели блока предохранителей, которые мешают снятию крышки. Эту панель нужно снять, предварительно отщелкнув две клипсы крепления.

После снятия панели можно снимать с места блок предохранителей. Крепиться он двумя барашковыми винтами со стороны сиденья. Открутив винты, ближний край блока опустится и появиться возможность отсоединить идущие к нему фишки с проводкой.

Чтобы полностью снять блок предохранителей, после снятия фишек, потребуется открутить фиксирующую пластину, расположенную в передней перегородке.

Крепиться она двумя гайками на 10, добраться до них можно воротком с головкой. После откручивания пластины она снимается со шпилек и блок предохранителей полностью демонтируется.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Автомобильный кондиционер, правильное обслуживание и уход

Переходим непосредственно к крышке фильтра. К ней прикреплен датчик воздуха, к которому идет провод от фишки.

Провод отсоединяется, и выкручиваются три винта датчика, после чего он снимается.

После этого откручиваются 4 винта крепления крышки и снять ее, это обеспечит доступ к фильтрующим элементам.

Использованные элементы снимаются по очереди. Сначала извлекается нижняя часть. Затем надо просунуть руку в отверстие и взяв верхнюю часть, потянуть ее вниз, а затем извлечь.

На новых фильтрах имеются метки, которые указывают, как должны располагаться элементы в посадочных местах.

Перед их установкой корпус желательно прочистить чистой ветошью или пропылесосить автопылесосом.

Установка новых расходников производится в обратной последовательности.

Устанавливая верхнюю часть, нужно попасть боковыми выступами в направляющие желобки, и задвинуть элемент вверх до упора.

Затем устанавливается нижняя часть, при этом нужно попасть выступами в направляющие верхней части и направляющие корпуса.

После установки нижней части, следует проверить, правильность установки.

Если все нормально, части фильтра в корпусе не должны люфтить. Затем все раннее снятые детали ставятся обратно на место.

Замена салонного фильтра Мазда 3: пошаговая инструкция, фото

Замена салонного фильтра Mazda 3 не зависит от года выпуска автомобиля и меняется одинаково на моделях 2008, 2011, 2012 годов. В статье дана пошаговая инструкция, как поменять воздушный фильтр в салоне Mazda 3.

Салонному фильтру следует уделять не меньшее внимание, как и любому другому элементу очистительной системы автомобиля. От его чистоты зависит прежде всего здоровье водителя и пассажиров

В нем большое содержание различных газов, пыли, семян растений, листьев, копоти и других загрязнений.

Замена салонного фильтра Mazda 3 2007 – 2008 гг

На Мазда 3 2008 или 2007 года выпуска процедура замены очень усложнена ограниченным доступом. Вначале нужно «расчистить» себе место и только потом приступать к замене.

  1. Отодвинем пассажирское кресло до упора назад.
  2. Удалим накладку сверху от бардачка, потянув её на себя.

Под ней находятся два болта крепления перчаточного ящика, открутив их, можно достать и сам ящик.

Но не до конца, подтянув его на себя, нужно открутить крепления плафона подсветки бардачка.

Над ногами пассажира стоит пластиковая крышка, её необходимо удалить, отогнув два фиксатора. Надавить на два фиксатора по направлению к передней части авто и одновременно потянуть накладку вниз.

После чего нужно демонтировать пластиковую крышку, которая расположена на центральной консоли, слева от ног пассажира. Сделать это можно, удалив пластиковый фиксатор из центральной части.

Чтобы обезопасить дальнейший ремонт, необходимо отключить электросеть авто от питания, сняв клеммы с аккумулятора.

После отсоединения питания необходимо демонтировать блок предохранителей: для этого нужно отвернуть два пластиковых винта и отсоединить все разъёмы, подходящие к нему. Снимается он несложно: нужно открыть предохранительную крышку разъёма, после чего потянуть на себя. После отсоединения всех разъёмов снять весь блок с железного кронштейна.

За блоком находятся крепления кронштейна к корпусу автомобиля. Нужно открутить две гайки и снять кронштейн со шпилек.

С левой стороны от кронштейна установлена крышка фильтра, перед тем как её открутить, нужно отсоединить клеммы и убрать провода в сторону. Затем открутить три винта крепления (два снизу, один сверху).

Убрав крышку, можно поочерёдно достать фильтрующие элементы (вначале нижний, а затем верхний).

После чего необходимо убрать весь скопившийся там мусор (для этого лучше использовать пылесос) и установить вначале верхний элемент (до щелчка), а затем нижний (важно не перепутать их местами, верхний имеет наклеенный поролон). После очистки установите всё в обратном порядке и проверьте работу отопителя

После очистки установите всё в обратном порядке и проверьте работу отопителя.

Выбор фильтра салона для Мазда 3

Фильтр на этом автомобиле имеет сложную конструкцию – он состоит из двух невзаимозаменяемых частей, устанавливаемых друг над другом. Это еще раз указывает на неудобство компоновки: вставить полноразмерный фильтр просто не получилось бы.

Артикул оригинальной детали – BBP2-61-J6X. Его средняя цена приближается к двум тысячам рублей, поэтому мало кто из автомобилистов приобретает оригинал после снятия машины с гарантии. Естественно, спрос на доступные заменители стимулирует предложение, и аналоги найти нетрудно. Вот только краткий перечень изделий уважаемых брендов:

  • Corteco 80001736,
  • Fram CF10824-2,
  • Delphi TSP0325332,
  • Bosch 1987432209.

Если говорить о доступных заменителях, то можно упомянуть

  • Filtron K1312-2X,
  • «Невский фильтр» NF63742,
  • Mapco 65544.

Особенности установки и период замены салонного фильтра

Не стоит торопиться и сразу все собирать полностью. После установки и подключения блока предохранителей подсоедините аккумулятор, проверьте работоспособность электрики: свет (габариты, ближний, дальний, тормоза, поворотники), дворники, стеклоподъёмники, гидроусилитель, отопитель и т.д. Убедившись, что всё четко работает, продолжайте сборку.

Производитель рекомендует заменять фильтрующий элемент после 30000 км пробега или через 2 года эксплуатации. При постоянной езде в сильно загрязненных, запыленных районах эту процедуру стоит выполнять чаще. Эффективность и продолжительность работы салонного фильтра связана с несколькими факторами:

  • периодом эксплуатации;
  • уровнем загрязнения атмосферы (связан с особенностями местности, где эксплуатируется автомобиль);
  • пробегом.

Более частая замена фильтров (раз в год или после 10-15 тысяч км пробега) обусловлена:

  • эксплуатацией Mazda 3 в особо загазованной, запыленной местности;
  • частым использованием транспортного средства (например, вы каждый день ездите на нем на работу);
  • эксплуатацией в сезон цветения растений.

Периодичность замены салонного фильтра

Периодичность замены зависит от типа фильтра. Производители рекомендуют производить замену бумажных фильтров каждые 15-30 тыс. км, многослойных картриджей  каждые 30-60 тыс. км и угольных, каждые 50-100 км пробега. Но, давайте, не будем забывать, что мы живем не в европейских условиях и что наши дороги далеки до совершенства. Производители могут регламентировать и более высокую цифру эксплуатации салонного фильтра, но в реальных условиях, вы поймете, что они далеки до истины. Следует учесть все факторы, которые в совокупности влияют на износ очистительного элемента, а затем уже прикидывать действительный срок замены фильтра именно для вашего авто. К тому же у разных автопроизводителей рекомендации по сроку замены фильтра существенно различаются. Некоторые советуют менять фильтр каждые 10 тыс. км, другие настаивают на 25 тыс. км пробега. Поэтому, в первую очередь, оцените условия эксплуатации своего автомобиля. Критерии оценки предполагают учитывать такие факторы, как: дорожные условия (асфальтовые или грунтовые покрытия); время года (лето, зима); частоту эксплуатации автомобиля и признаки неисправности салонного фильтра, о которых мы поговорим ниже. Это значит, что если вы живете и эксплуатируете свою машину в южной полосе, где повышенное содержание дорожной пыли в воздухе, то вам придется менять салонный фильтр намного чаще тех, кто обитает в регионах России, с более чистым воздухом. Также, если вы курсируете на своем авто по автомагистралям крупного города, с более плотным потоком машин тоже готовьтесь к более частой смене салонника. Такая необходимость появляется в связи с тем, что многокилометровые пробки образуют повышенное содержание выхлопных газов в воздухе, в результате чего очистительный элемент быстрее приходит  негодность.

Замена фильтра на Мазда 3 первого поколения

Как уже сказано, данный расходник установлен за центральной консолью в салоне. Добраться до него можно только со стороны переднего пассажира.

Из инструментов понадобятся отвертки крестовая и плоская, головка на 12 с воротком, и рожковый ключик того же размера.

Не забудьте отсоединить клеммы от аккумулятора.

Из авто вытаскивается коврик, перчаточный ящик полностью опустошается. Перчаточный ящик придется снимать.

Для этого нужно поддеть плоской отверткой декоративную накладку, расположенную над ним, и аккуратно ее снять.

После этого появится доступ к трем болтам крепления ящика. Их выкручивают, ящик смещается вниз по четырем направляющим.

Затем нужно открутить разъем с проводами, идущий к перчаточному ящику, располагается он в его задней стенке, и ящик извлекается из авто.

Далее нужно снять декоративную панель, установленную сбоку центральной консоли.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена фильтра салона Форд Фокус 3

Для ее извлечения нужно поддеть и вытянуть клипсу крепления, после чего панель снимается. Именно под этой панелью и располагается требуемая крышка.

Снятие перчаточного ящика же обеспечит доступ к защитной панели блока предохранителей, которые мешают снятию крышки. Эту панель нужно снять, предварительно отщелкнув две клипсы крепления.

После снятия панели можно снимать с места блок предохранителей. Крепиться он двумя барашковыми винтами со стороны сиденья. Открутив винты, ближний край блока опустится и появиться возможность отсоединить идущие к нему фишки с проводкой.

Чтобы полностью снять блок предохранителей, после снятия фишек, потребуется открутить фиксирующую пластину, расположенную в передней перегородке.

Крепиться она двумя гайками на 10, добраться до них можно воротком с головкой. После откручивания пластины она снимается со шпилек и блок предохранителей полностью демонтируется.

Переходим непосредственно к крышке фильтра. К ней прикреплен датчик воздуха, к которому идет провод от фишки.

Провод отсоединяется, и выкручиваются три винта датчика, после чего он снимается.

После этого откручиваются 4 винта крепления крышки и снять ее, это обеспечит доступ к фильтрующим элементам.

Использованные элементы снимаются по очереди. Сначала извлекается нижняя часть. Затем надо просунуть руку в отверстие и взяв верхнюю часть, потянуть ее вниз, а затем извлечь.

На новых фильтрах имеются метки, которые указывают, как должны располагаться элементы в посадочных местах.

Перед их установкой корпус желательно прочистить чистой ветошью или пропылесосить автопылесосом.

Установка новых расходников производится в обратной последовательности.

Устанавливая верхнюю часть, нужно попасть боковыми выступами в направляющие желобки, и задвинуть элемент вверх до упора.

Затем устанавливается нижняя часть, при этом нужно попасть выступами в направляющие верхней части и направляющие корпуса.

После установки нижней части, следует проверить, правильность установки.

Если все нормально, части фильтра в корпусе не должны люфтить. Затем все раннее снятые детали ставятся обратно на место.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
